Canon Imageformula Scanfront 400 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS
- UPPER узел-1
- UPPER узел-2
- LOWER узел-1
- LOWER узел-2
- READING узел,UPPER/LOWER
- ELECTRICAL COMPONENTS в сборе

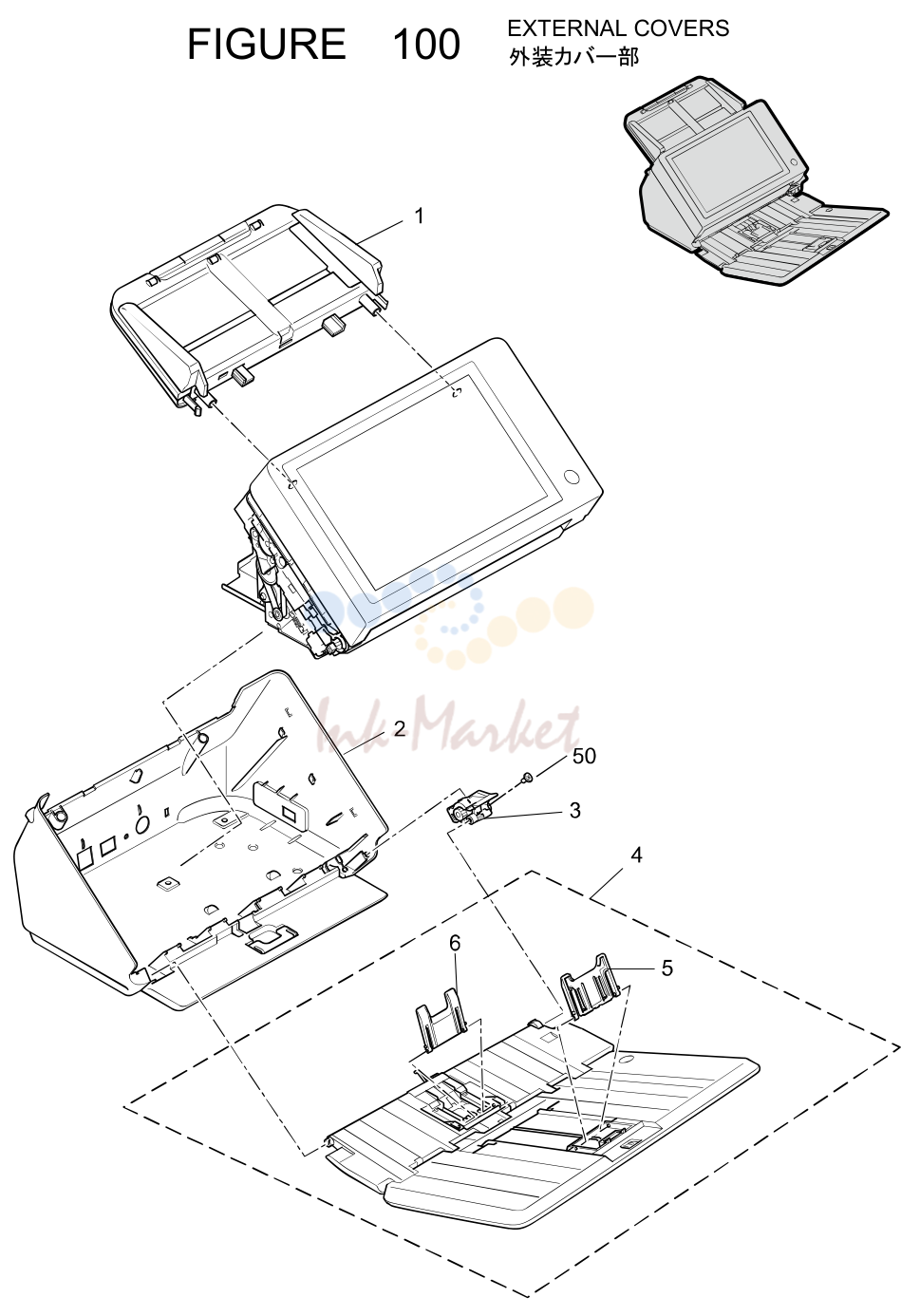

EXTERNAL COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | MG1-5098-000 запросить цену → | TRAY, PICKUP |
| 2 | MG1-5095-000 запросить цену → | COVER, LOWER |
| 3 | MG1-5139-000 запросить цену → | HINGE узел, EJECT TRAY |
| 4 | MG1-5097-000 запросить цену → | TRAY, EJECT |
| 5 | MA3-0744-000 запросить цену → | STOPPER, EJECT |
| 6 | MA3-0977-000 запросить цену → | STOPPER, EJECT |
| 50 | XB4-7300-809 запросить цену → | SCREW, TAP, BIDING HEAD M3X8 |

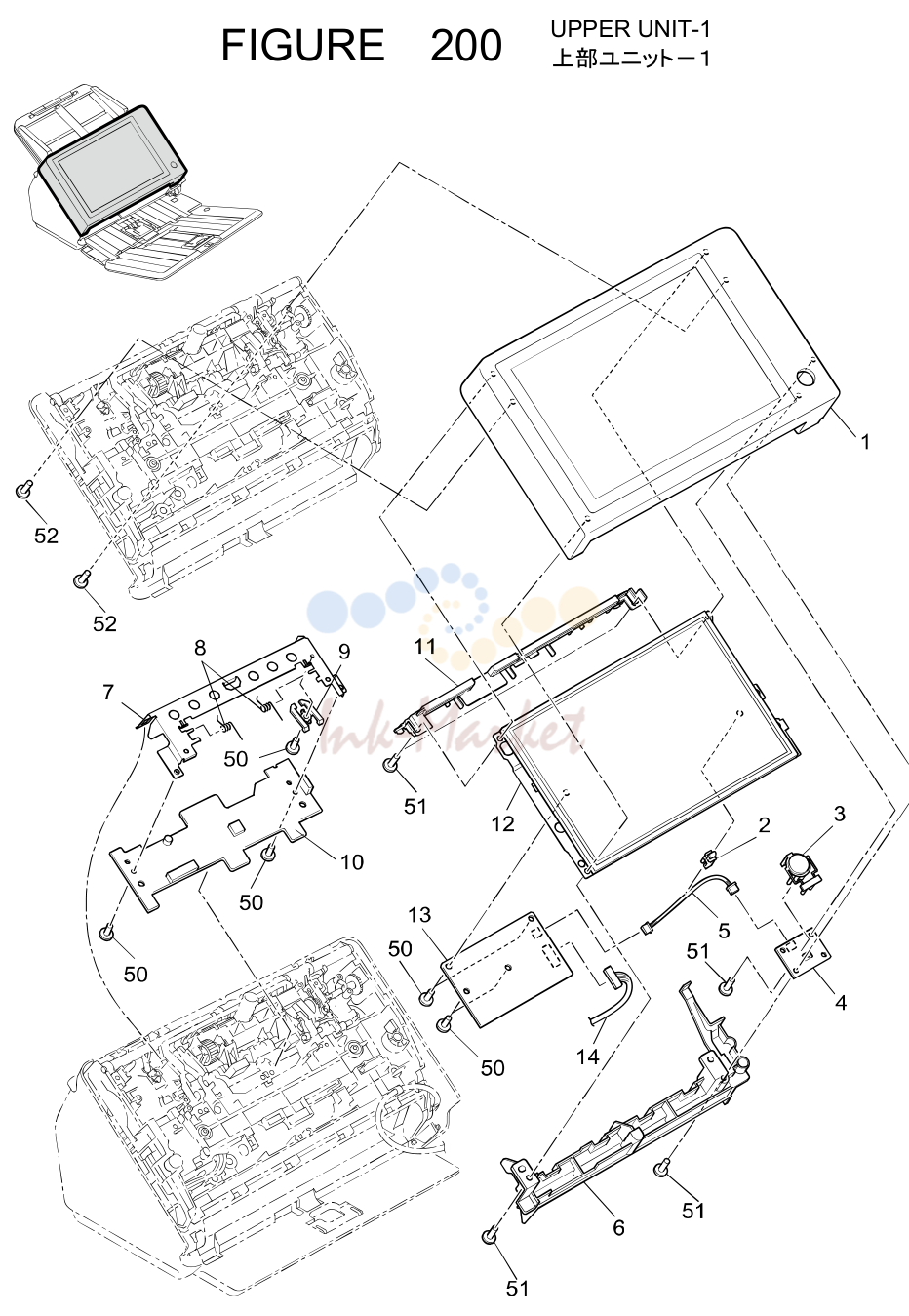

UPPER узел-1
| № | Артикул | Наименование |
|---|---|---|
| 1 | MF1-4900-000 запросить цену → | COVER, UPPER узел |
| 2 | WT2-5869-000 запросить цену → | CLAMP, CABLE |
| 3 | MA3-0749-000 запросить цену → | BUTTON, POWER |
| 4 | MG1-5076-000 запросить цену → | плата в сборе, SW |
| 5 | MG1-5132-000 запросить цену → | CABLE в сборе, SW |
| 6 | MA3-0751-000 запросить цену → | COVER, EJECT |
| 7 | MA3-0697-000 запросить цену → | PLATE, UPPER |
| 8 | MA3-0696-000 запросить цену → | SPRING, TORSION, LCD |
| 9 | MA3-0676-000 запросить цену → | GUIDE, LIGHT |
| 10 | MG1-5070-000 запросить цену → | плата в сборе, SUB |
| 11 | MA3-0752-000 запросить цену → | COVER, HOPPER |
| 12 | MF1-4901-000 запросить цену → | LCD узел |
| 13 | MG1-5075-000 запросить цену → | плата в сборе, PANEL, RELAY |
| 14 | MH2-5479-000 запросить цену → | CABLE в сборе, PANEL |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 51 | XB4-7301-005 запросить цену → | SCREW, TAPPING B, BH M3X10 |
| 52 | XB4-7300-809 запросить цену → | SCREW, TAP, BIDING HEAD M3X8 |

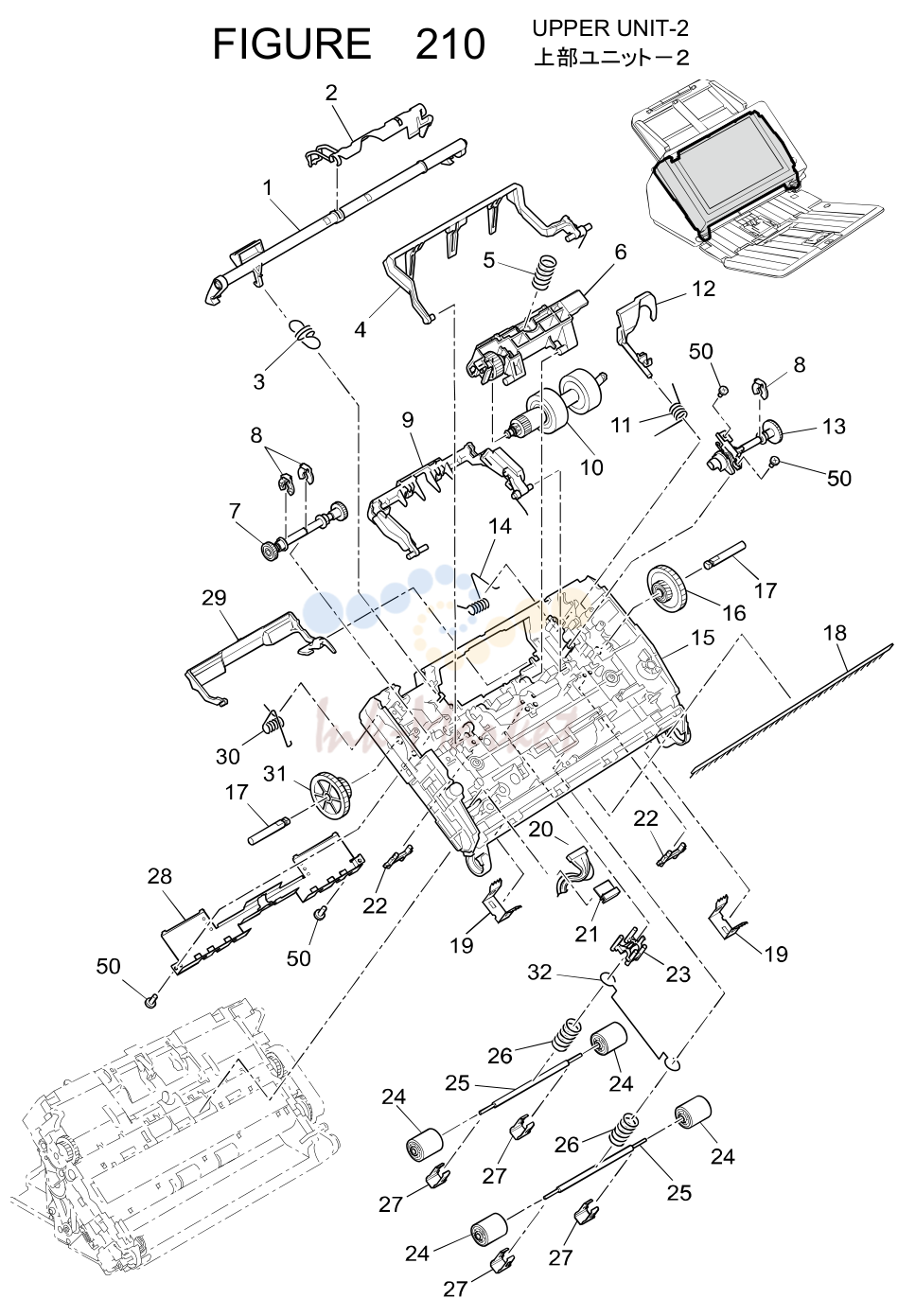

UPPER узел-2
| № | Артикул | Наименование |
|---|---|---|
| 1 | MA3-0693-000 запросить цену → | LEVER, LOCK |
| 2 | MA3-0710-000 запросить цену → | LEVER, DETECT, DOCUMENT |
| 3 | MS1-2595-000 запросить цену → | SPRING, TENSION |
| 4 | MG1-5108-000 запросить цену → | STOPPER узел, DOCUMENT |
| 5 | MS1-2627-000 запросить цену → | SPRING, COMPRESSION |
| 6 | MG1-5106-000 запросить цену → | FLOAT узел, SEPARATION |
| 7 | MG1-5107-000 запросить цену → | DRIVE узел, SEPARATION |
| 8 | MA2-7708-000 запросить цену → | STOPPER, RING |
| 9 | MG1-5104-000 запросить цену → | ARM узел, PICKUP |
| 10 | MG1-5123-000 запросить цену → | RETARD ROLLER |
| 11 | MA3-0713-000 запросить цену → | SPRING, TORSION |
| 12 | MA3-0712-000 запросить цену → | LEVER, OPEN SENSOR |
| 13 | MG1-5105-000 запросить цену → | DRIVE узел, SHAFT GEAR, CAM |
| 14 | MA3-0709-000 запросить цену → | SPRING, TORSION, UPPER LEFT |
| 15 | MF1-4944-000 запросить цену → | FRAME, UPPER |
| 16 | MS2-0258-000 запросить цену → | GEAR, HELICAL-SPUR, Z25-25 |
| 17 | MA3-0839-000 запросить цену → | SHAFT, SUPPORT, GEAR |
| 18 | MA3-0727-000 запросить цену → | ELMINATOR, STATIC |
| 19 | MA3-0714-000 запросить цену → | PLATE, GROUNDING |
| 20 | MG1-5131-000 запросить цену → | CABLE в сборе, SUB |
| 21 | MA2-6761-000 запросить цену → | STOPPER, CABLE |
| 22 | MA3-0681-000 запросить цену → | GUIDE, LIGHT, UPPER LR |
| 23 | MA3-0683-000 запросить цену → | GUIDE, LIGHT, UPPER RF |
| 24 | MA2-9469-000 запросить цену → | ROLLER, FOLLOWER |
| 25 | MA3-0685-000 запросить цену → | SHAFT, FOLLOWER ROLLER |
| 26 | MS1-2624-000 запросить цену → | SPRING, COMPRESSION |
| 27 | MA3-0684-000 запросить цену → | STOPPER, FOLLOWER SHAFT |
| 28 | MA3-0586-000 запросить цену → | PLATE, UPPER FEED |
| 29 | MA3-0711-000 запросить цену → | COVER, SEPARATION ROLLER |
| 30 | MA3-0708-000 запросить цену → | SPRING, TORSION, UPPER RIGHT |
| 31 | MS2-0259-000 запросить цену → | GEAR, HELICAL-SPUR, Z22-40 |
| 32 | MA3-0988-000 запросить цену → | SPRING, GROUNDING |
| 50 | XB4-7300-809 запросить цену → | SCREW, TAP, BIDING HEAD M3X8 |

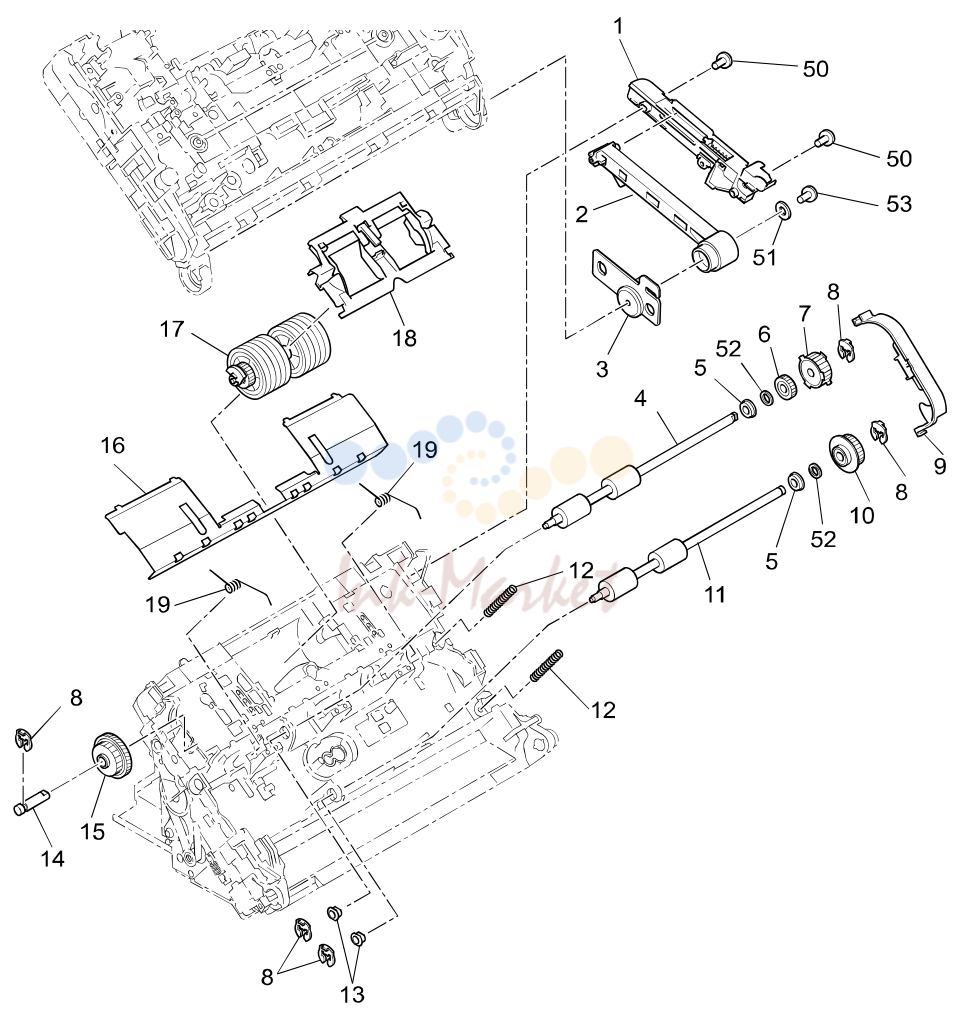

LOWER узел-1
| № | Артикул | Наименование |
|---|---|---|
| 1 | MG1-5109-000 запросить цену → | DAMPER узел |
| 2 | MA3-0694-000 запросить цену → | ROD, DUMPER |
| 3 | MA3-0695-000 запросить цену → | HINGE, ROD, DUMPER |
| 4 | MA3-0670-000 запросить цену → | ROLLER, REGISTRTION |
| 5 | MS2-9003-000 запросить цену → | BEARING, BALL 6-12 FLANGE |
| 6 | MF1-4894-000 запросить цену → | GEAR, SPUR Z19, ONE-WAY |
| 7 | MS1-3250-000 запросить цену → | PULLY, Z54 |
| 8 | MA2-9500-000 запросить цену → | STOPPER, PLASTIC, 4MM |
| 9 | MA3-0673-000 запросить цену → | COVER, PULLEY |
| 10 | MF1-4910-000 запросить цену → | PULLEY, Z54, ONE-WAY |
| 11 | MA3-0671-000 запросить цену → | ROLLER, EJECT |
| 12 | MS1-2630-000 запросить цену → | SPRING, COMPRESSION |
| 13 | MS1-1042-000 запросить цену → | GUIDE, SHAFT 5 |
| 14 | MA3-0723-000 запросить цену → | SHAFT, GEAR |
| 15 | MA3-0722-000 запросить цену → | GEAR, HELICAL-SPUR, Z47-15 |
| 16 | MA3-0717-000 запросить цену → | GUIDE, FEEDING, LOWER |
| 17 | MG1-5152-000 запросить цену → | FEED ROLLER |
| 18 | MG1-5111-000 запросить цену → | COVER, FEED ROLLER |
| 19 | MA3-0801-000 запросить цену → | SPRING, TORSION |
| 50 | XA9-0476-000 запросить цену → | SCREW, TAPPING B, TP M3X8 |
| 51 | XD1-2100-304 запросить цену → | WASHER, PLAIN |
| 52 | XD1-1206-228 запросить цену → | WASHER, 6.2X0.8 |
| 53 | XB4-7300-809 запросить цену → | SCREW, TAP, BIDING HEAD M3X8 |

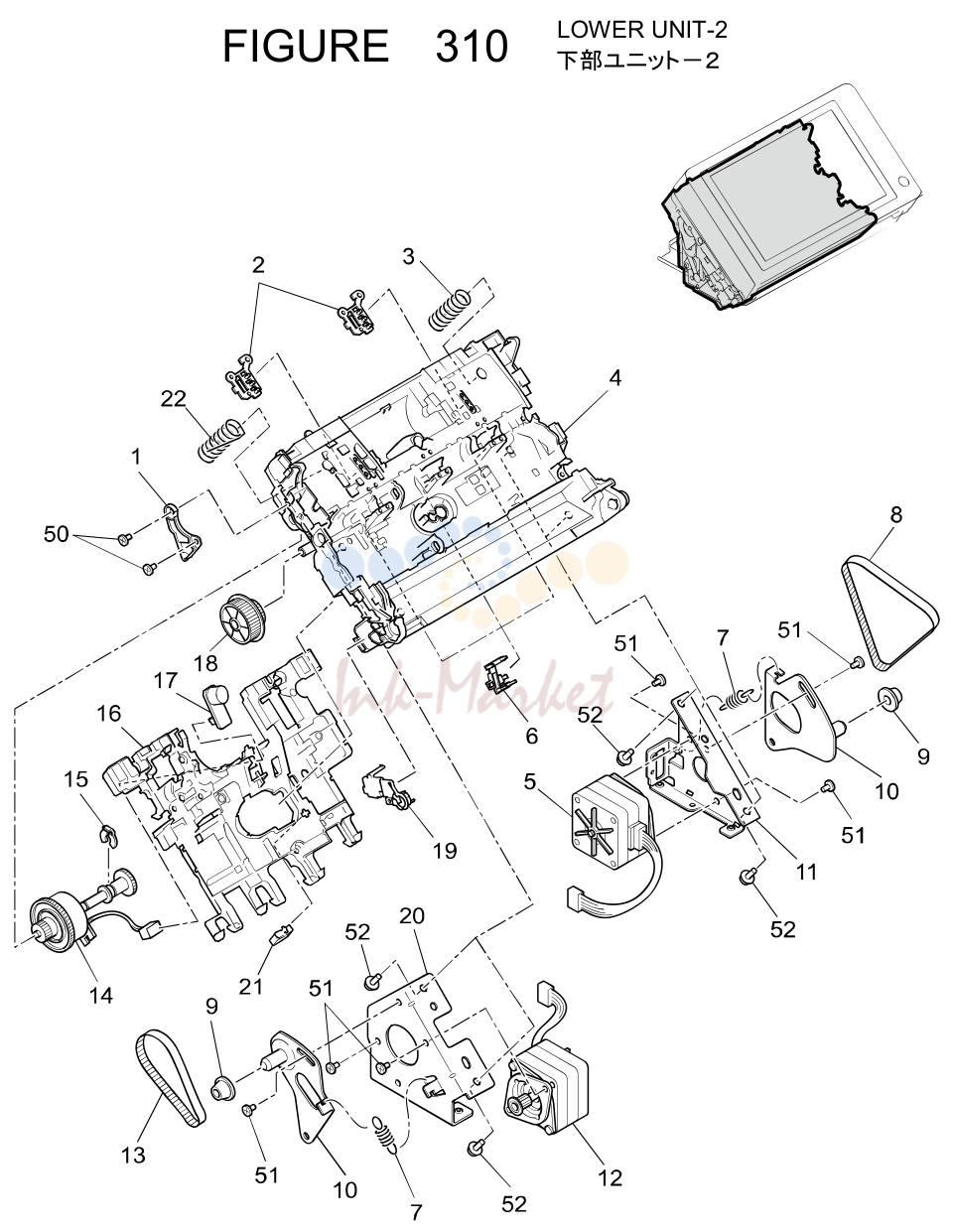

LOWER узел-2
| № | Артикул | Наименование |
|---|---|---|
| 1 | MA3-0720-000 запросить цену → | GUIDE, FEED, SHAFT |
| 2 | MA3-0719-000 запросить цену → | GUIDE, LIGHT, ERROR |
| 3 | MS1-2591-000 запросить цену → | SPRING, COMPRESSION |
| 4 | MF1-4918-000 запросить цену → | FRAME, LOWER |
| 5 | MH7-1199-000 запросить цену → | MOTOR, STEPPING, MAIN |
| 6 | MA2-9498-000 запросить цену → | GUIDE, LIGHT, LOWER |
| 7 | MS1-2628-000 запросить цену → | SPRING, TENSION |
| 8 | MS2-9024-000 запросить цену → | BELT, TIMING, 157T |
| 9 | MA3-0802-000 запросить цену → | ROLLER, TAPER |
| 10 | MF1-4891-000 запросить цену → | TENSIONER, BELT |
| 11 | MA3-0678-000 запросить цену → | PLATE, MOTER, FEED |
| 12 | MH7-1174-000 запросить цену → | MOTOR, STEPPING, FEED |
| 13 | XF2-1607-860 запросить цену → | BELT, TIMING, 78T |
| 14 | MG1-5110-000 запросить цену → | CLUTCH узел, EM |
| 15 | MA2-7708-000 запросить цену → | STOPPER, RING |
| 16 | MA3-0674-000 запросить цену → | COVER, DUST |
| 17 | MG1-4599-000 запросить цену → | плата в сборе, US-DRIVE |
| 18 | MS2-0261-000 запросить цену → | GEAR, PULLEY, Z32-46 |
| 19 | MA3-0675-000 запросить цену → | HINGE, ROTATION, UPPER |
| 20 | MA3-0679-000 запросить цену → | PLATE, MOTER, PICKUP |
| 21 | WT2-5653-000 запросить цену → | CLAMP, CABLE |
| 22 | MA3-0760-000 запросить цену → | SPRING, COMPRESSION |
| 50 | XB4-7300-809 запросить цену → | SCREW, TAP, BINDING HEAD, M3X8 |
| 51 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 52 | XA9-0476-000 запросить цену → | SCREW, TAPPING B, TP M3X8 |

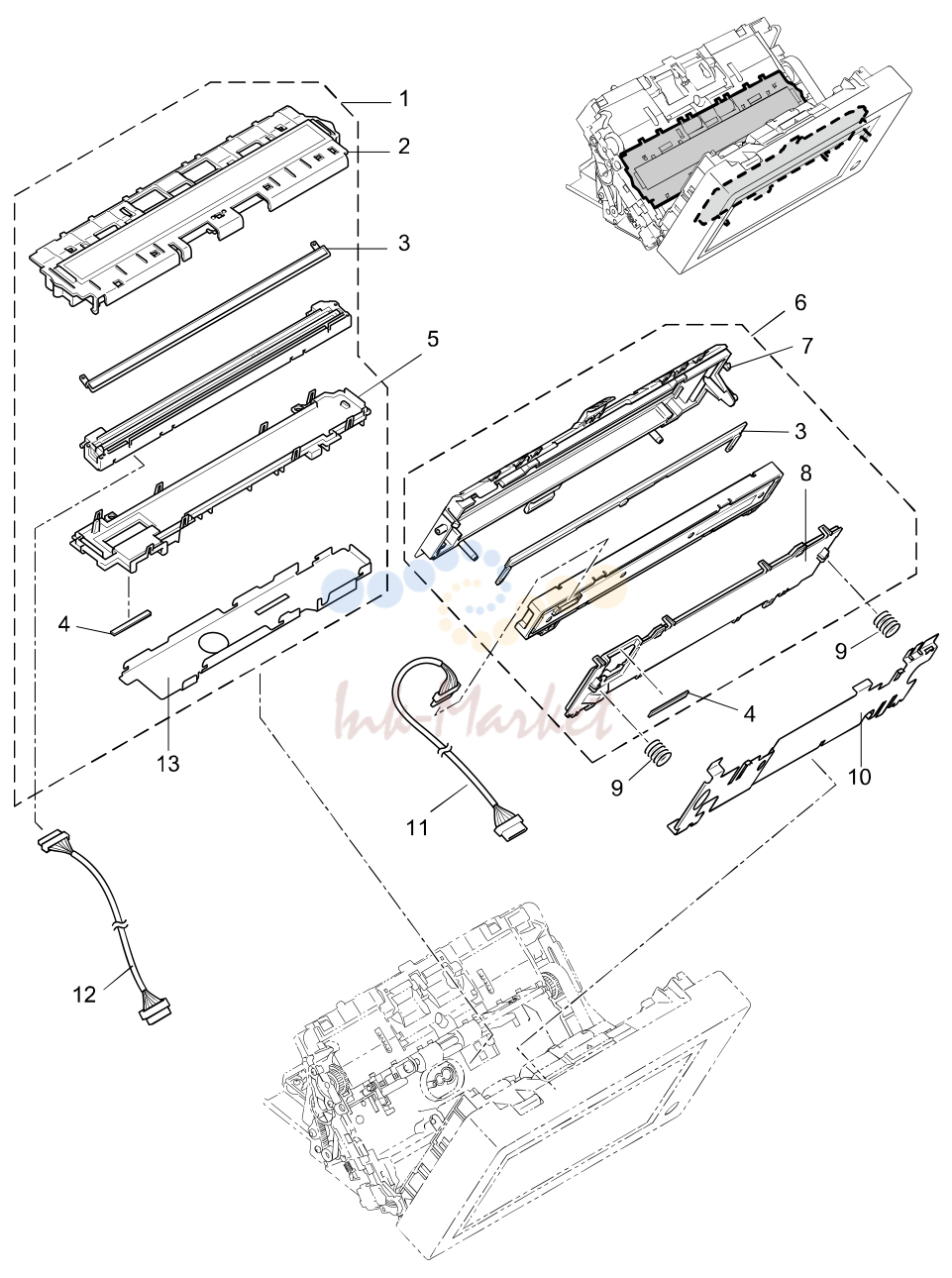

READING узел,UPPER/LOWER
| № | Артикул | Наименование |
|---|---|---|
| 1 | MG1-8330-000 запросить цену → | READING узел, LOWER |
| 2 | MF1-4888-000 запросить цену → | CASE, READING узел, LOWER |
| 3 | MF1-4887-000 запросить цену → | SHADING узел |
| 4 | MA3-0819-000 запросить цену → | PROTECTER, DUST |
| 5 | MF1-4889-000 запросить цену → | GUIDE, READING узел, LOWER |
| 6 | MG1-8331-000 запросить цену → | READING узел, UPPER |
| 7 | MF1-4909-000 запросить цену → | GUIDE, READING узел, UPPER |
| 8 | MF1-4890-000 запросить цену → | CASE, READING узел, UPPER |
| 9 | MS1-2620-000 запросить цену → | SPRING, COMPRESSION |
| 10 | MA3-0733-000 запросить цену → | PLATE, READING UPPER |
| 11 | MH2-5400-000 запросить цену → | CABLE в сборе, CIS, BACK |
| 12 | MH2-5399-000 запросить цену → | CABLE в сборе, CIS, FRONT |
| 13 | MA3-0731-000 запросить цену → | PLATE, GROUNDING, READING, LOWER |

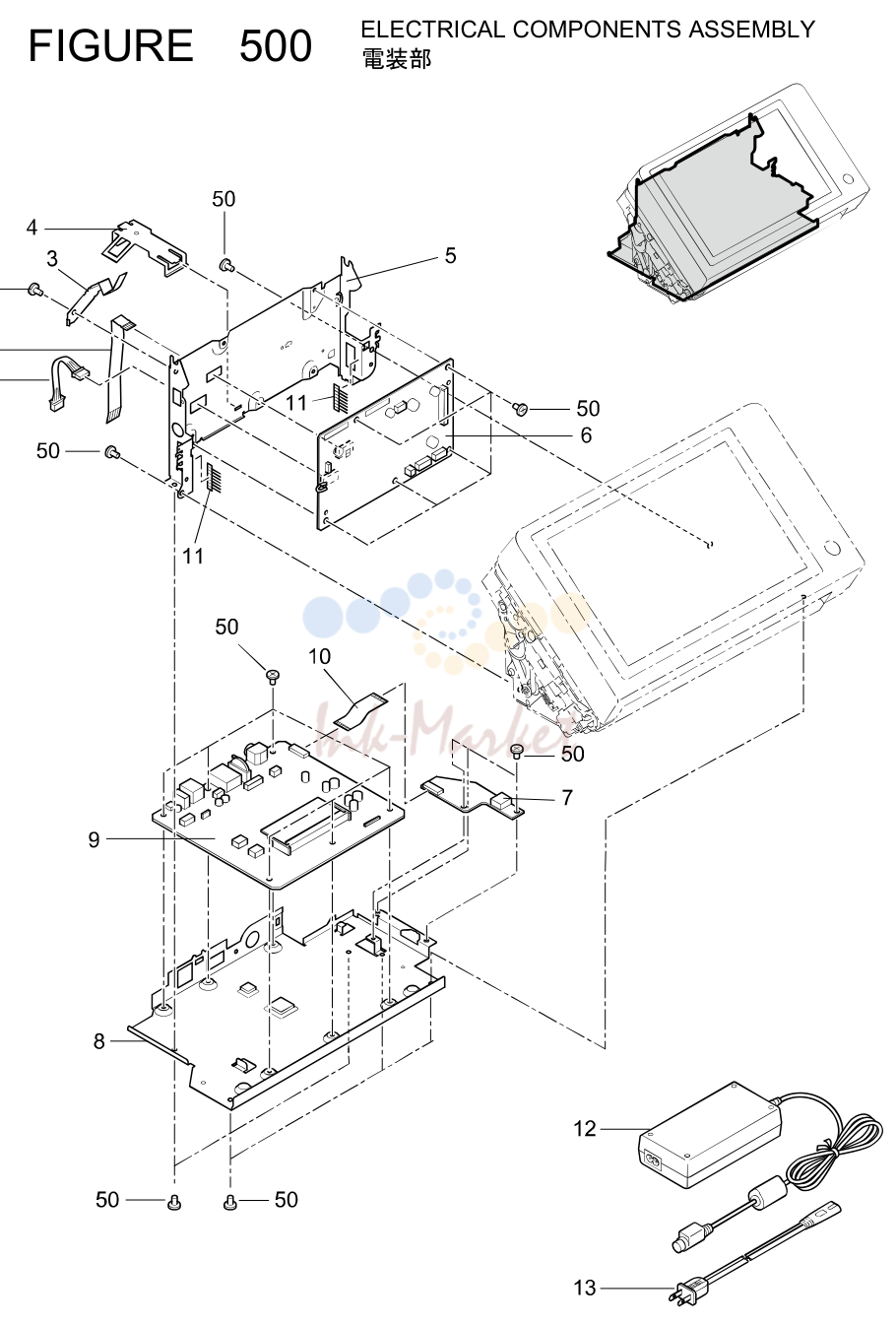

ELECTRICAL COMPONENTS в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | MG1-5130-000 запросить цену → | CABLE в сборе, SCANNER POWER |
| 2 | MH2-5480-000 запросить цену → | CABLE, FFC |
| 3 | MA3-0827-000 запросить цену → | PLATE, GROUNDING |
| 4 | MA3-0701-000 запросить цену → | PLATE, READING LOWER PLATE, CONTROL, плата |
| 6 | MG1-5072-000 запросить цену → | плата в сборе, CONTROL |
| 7 | MG1-5071-000 запросить цену → | плата в сборе, INTERFACE |
| 8 | MF1-4908-000 запросить цену → | PLATE, MOTHERBOARD узел |
| 9 | MG1-5140-000 запросить цену → | MOTHERBOARD узел |
| 10 | MH2-5481-000 запросить цену → | CABLE, FFC |
| 11 | MA3-1009-000 запросить цену → | ELIMINATOR, STATIC |
| 12 | MG1-5039-020 запросить цену → | ADAPTOR, DC24V, AC100-240V |
| 13 | MH2-5309-020 запросить цену → | CORD, POWER, 220-240V |
| MH2-5310-030 запросить цену → | CORD, POWER, 200 CA CA | |
| MH2-5402-000 запросить цену → | CORD, POWER, 100V 100V | |
| MH2-5454-000 запросить цену → | CORD, POWER, INDIA IND | |
| WT3-5118-030 запросить цену → | CORD, POWER, 120V | |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| MA2-6761-000 запросить цену → | 210-21 1 MA3-0977-000 100-06 1 MH2-5479-000 200-14 1 | |
| MA2-7708-000 запросить цену → | 210-08 3 MA3-0988-000 210-32 1 MH2-5480-000 500-02 1 | |
| MA2-9498-000 запросить цену → | 310-06 3 MF1-4887-000 400-03 2 MH7-1174-000 310-12 1 | |
| MA2-9500-000 запросить цену → | 300-08 5 MF1-4888-000 400-02 1 MH7-1199-000 310-05 1 | |
| MA3-0586-000 запросить цену → | 210-28 1 MF1-4890-000 400-08 1 MS1-1042-000 300-13 2 | |
| MA3-0670-000 запросить цену → | 300-04 1 MF1-4891-000 310-10 2 MS1-2591-000 310-03 1 | |
| MA3-0671-000 запросить цену → | 300-11 1 MF1-4894-000 300-06 1 MS1-2595-000 210-03 1 | |
| MA3-0673-000 запросить цену → | 300-09 1 MF1-4900-000 200-01 1 MS1-2620-000 400-09 2 | |
| MA3-0674-000 запросить цену → | 310-16 1 MF1-4901-000 200-12 1 MS1-2624-000 210-26 2 | |
| MA3-0675-000 запросить цену → | 310-19 1 MF1-4908-000 500-08 1 MS1-2627-000 210-05 1 | |
| MA3-0676-000 запросить цену → | 200-09 1 MF1-4909-000 400-07 1 MS1-2628-000 310-07 2 | |
| MA3-0678-000 запросить цену → | 310-11 1 MF1-4910-000 300-10 1 MS1-2630-000 300-12 2 | |
| MA3-0679-000 запросить цену → | 310-20 1 MF1-4918-000 310-04 1 MS1-3250-000 300-07 1 | |
| MA3-0681-000 запросить цену → | 210-22 2 MF1-4944-000 210-15 1 MS2-0258-000 210-16 1 | |
| MA3-0684-000 запросить цену → | 210-27 4 MG1-4599-000 310-17 1 MS2-0259-000 210-31 1 | |
| MA3-0685-000 запросить цену → | 210-25 2 MG1-5039-020 500-12 1 MS2-0261-000 310-18 1 | |
| MA3-0691-000 запросить цену → | 500-05 1 MG1-5070-000 200-10 1 MS2-9003-000 300-05 2 | |
| MA3-0693-000 запросить цену → | 210-01 1 MG1-5071-000 500-07 1 MS2-9024-000 310-08 1 | |
| MA3-0694-000 запросить цену → | 300-02 1 MG1-5072-000 500-06 1 | |
| MA3-0695-000 запросить цену → | 300-03 1 MG1-5075-000 200-13 1 WT2-5653-000 310-21 1 | |
| MA3-0696-000 запросить цену → | 200-08 2 MG1-5076-000 200-04 1 WT2-5869-000 200-02 1 | |
| MA3-0697-000 запросить цену → | 200-07 1 MG1-5095-000 100-02 1 | |
| MA3-0708-000 запросить цену → | 210-30 1 MG1-5098-000 100-01 1 | |
| MA3-0709-000 запросить цену → | 210-14 1 MG1-5104-000 210-09 1 XA9-0476-000 300-50 2 | |
| MA3-0710-000 запросить цену → | 210-02 1 MG1-5105-000 210-13 1 ↓ 310-52 4 | |
| MA3-0711-000 запросить цену → | 210-29 1 MG1-5106-000 210-06 1 XA9-1116-000 200-50 7 | |
| MA3-0712-000 запросить цену → | 210-12 1 MG1-5107-000 210-07 1 ↓ 310-51 6 | |
| MA3-0713-000 запросить цену → | 210-11 1 MG1-5108-000 210-04 1 ↓ 500-50 22 | |
| MA3-0714-000 запросить цену → | 210-19 2 MG1-5109-000 300-01 1 | |
| MA3-0717-000 запросить цену → | 300-16 1 MG1-5110-000 310-14 1 XB4-7300-809 100-50 1 | |
| MA3-0719-000 запросить цену → | 310-02 2 MG1-5111-000 300-18 1 ↓ 200-52 2 | |
| MA3-0720-000 запросить цену → | 310-01 1 MG1-5123-000 210-10 1 ↓ 210-50 4 | |
| MA3-0722-000 запросить цену → | 300-15 1 MG1-5130-000 500-01 1 ↓ 300-53 1 | |
| MA3-0723-000 запросить цену → | 300-14 1 MG1-5131-000 210-20 1 ↓ 310-50 2 | |
| MA3-0727-000 запросить цену → | 210-18 1 MG1-5132-000 200-05 1 XB4-7301-005 200-51 5 | |
| MA3-0731-000 запросить цену → | 400-13 1 MG1-5139-000 100-03 1 | |
| MA3-0733-000 запросить цену → | 400-10 1 MG1-5140-000 500-09 1 XD1-1206-228 300-52 2 | |
| MA3-0744-000 запросить цену → | 100-05 1 MG1-5152-000 300-17 1 XD1-2100-304 300-51 1 | |
| MA3-0749-000 запросить цену → | 200-03 1 MG1-8330-000 400-01 1 | |
| MA3-0751-000 запросить цену → | 200-06 1 MG1-8331-000 400-06 1 XF2-1607-860 310-13 1 | |
| MA3-0760-000 запросить цену → | 300-19 1 MH2-5309-020 500-13 1 | |
| MA3-0801-000 запросить цену → | 300-20 2 MH2-5310-030 500-13 1 | |
| MA3-0802-000 запросить цену → | 310-09 2 MH2-5399-000 400-12 1 | |
| MA3-0819-000 запросить цену → | 400-04 2 MH2-5400-000 400-11 1 | |
| MA3-0839-000 запросить цену → | 210-17 2 MH2-5454-000 500-13 1 |
комментарии
