Canon Imageformula Scanfront 300 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS
- UPPER узел-1
- UPPER узел-2
- LOWER узел-1
- LOWER узел-2
- LOWER узел-3
- READING узел,UPPER/LOWER
- ELECTRICAL COMPONENTS в сборе

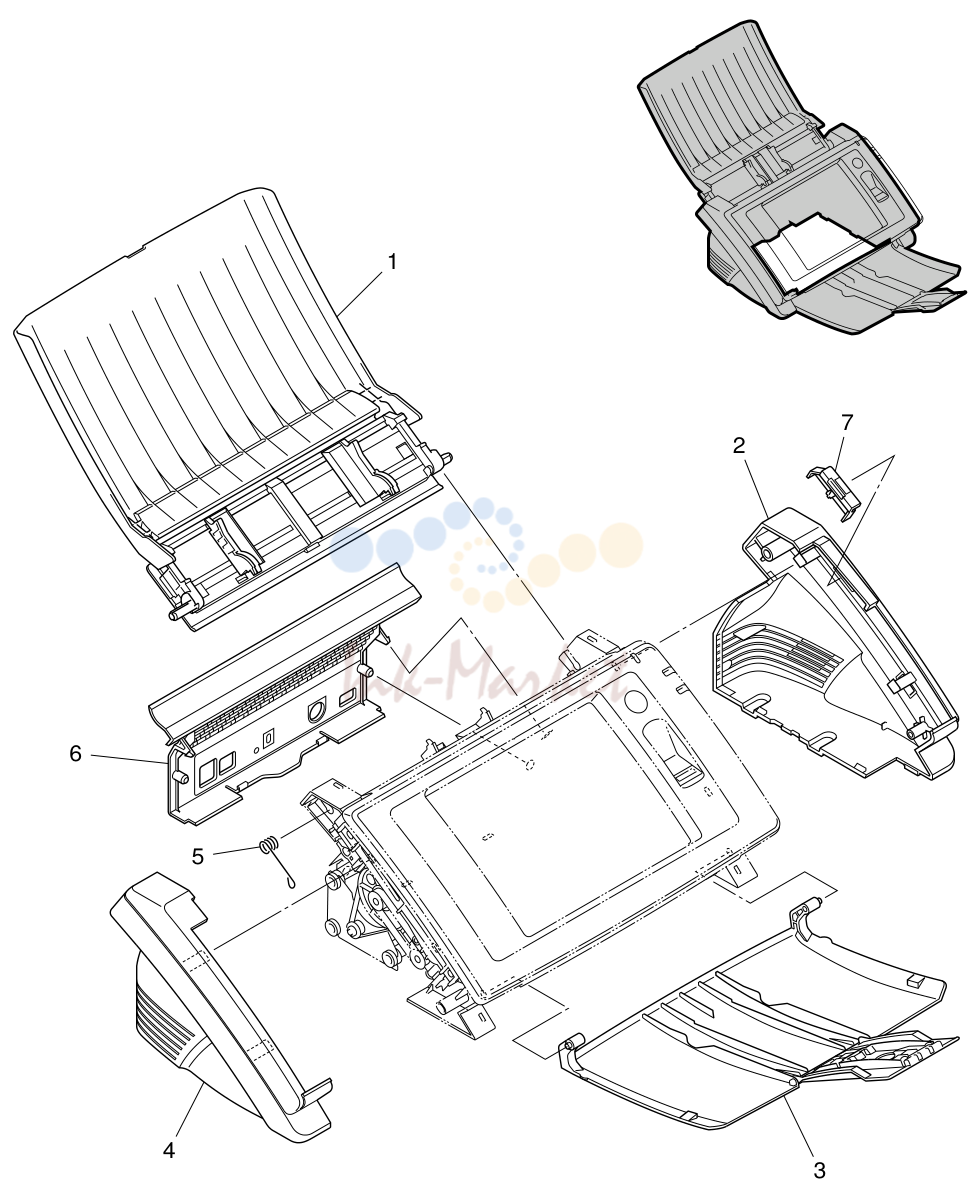

EXTERNAL COVERS
| № | Артикул | Наименование |
|---|---|---|
| MG1-4488-000 запросить цену → | TRAY узел, PICKUP SF-300 | |
| 2 | MF1-4683-000 запросить цену → | COVER, RIGHT |
| 3 | MG1-4500-000 запросить цену → | TRAY узел, EJECT |
| 4 | MF1-4682-000 запросить цену → | COVER, LEFT |
| 5 | MA2-9002-000 запросить цену → | SPRING, TORSION |
| 6 | MF1-4681-000 запросить цену → | COVER, REAR |
| 7 | MA2-9051-000 запросить цену → | LEVER, SEPARATION |

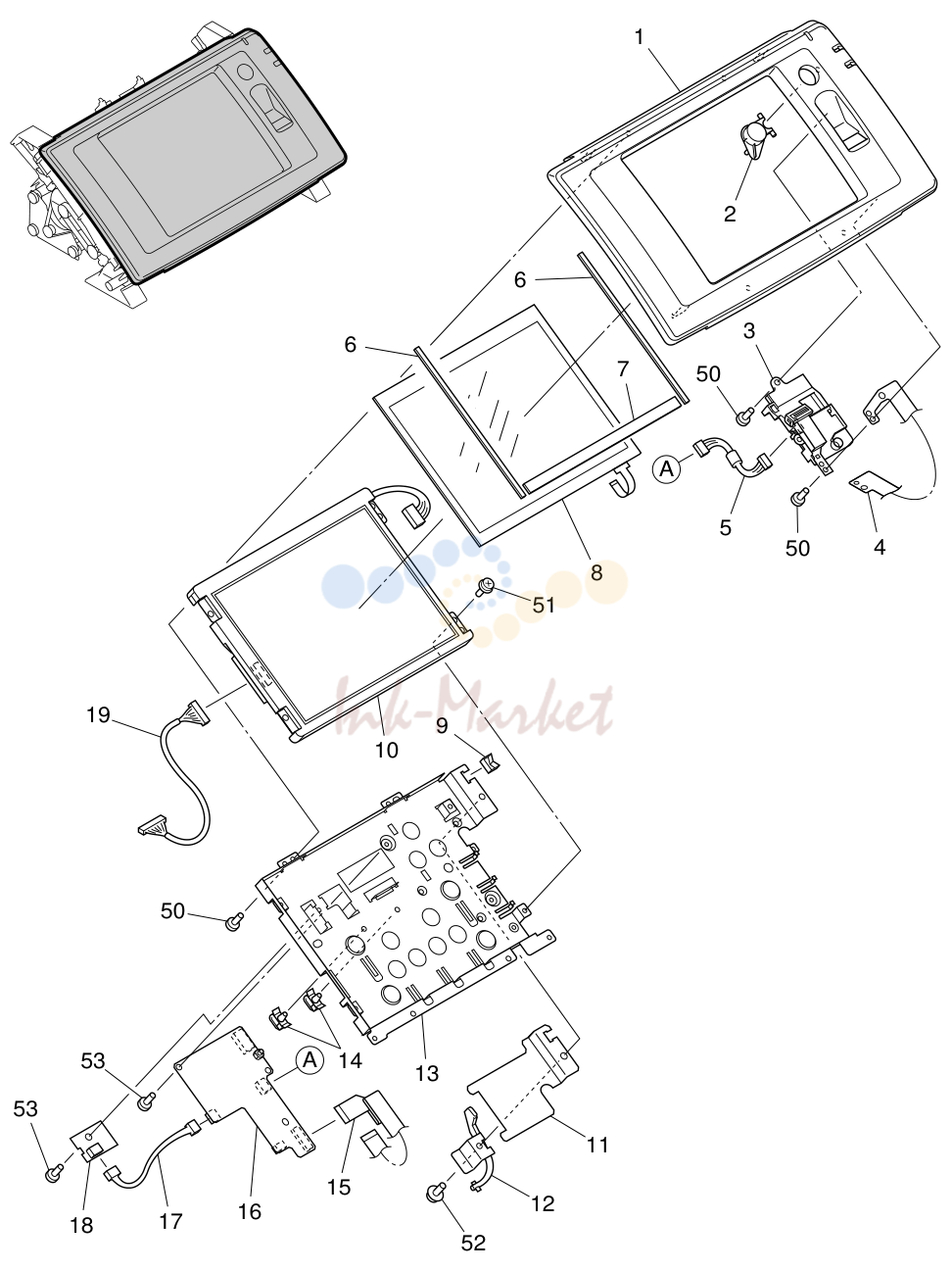

UPPER узел-1
| № | Артикул | Наименование |
|---|---|---|
| MA2-9004-000 запросить цену → | COVER, UPPER SF-300 | |
| 2 | MA2-8983-000 запросить цену → | BUTTON, SWITCH, POWER |
| 3 | MG1-4487-000 запросить цену → | SENSOR узел, FINGER PRINT SF-300P |
| 4 | MA2-9047-000 запросить цену → | SHEET, GROUNDING, RIGHT SF-300P |
| 5 | MG1-4506-000 запросить цену → | CABLE ASS'Y, FINGER PRINT плата S F-300P |
| 6 | MA2-8982-000 запросить цену → | SHEET, DUMPER, SMALL |
| 7 | MA2-8981-000 запросить цену → | SHEET, DUMPER, LARGE |
| 8 | FK2-8477-000 запросить цену → | TOUCH PANEL |
| 9 | WT2-6323-000 запросить цену → | HOLDER, CABLE |
| 10 | FK2-8475-000 запросить цену → | DISPLAY, LCD |
| 11 | MA2-8986-000 запросить цену → | SHEET, SHIELD |
| 12 | MA2-8984-000 запросить цену → | GUIDE, LIGHT |
| 13 | MA2-8985-000 запросить цену → | PLATE, MOUNTING, LCD |
| 14 | WT2-5678-000 запросить цену → | CLAMP, CABLE SF-300P |
| 15 | MH2-5391-000 запросить цену → | CABLE, FFC, RELAY 300P S F-300P |
| MH2-5390-000 запросить цену → | CABLE, FFC, RELAY 300 SHIELD SF-300 | |
| 16 | MG1-4374-000 запросить цену → | плата ASS'Y, CONNECTION, PRO SF-300P |
| MG1-4375-000 запросить цену → | плата ASS'Y, CONNECTION SF-300 | |
| 17 | MG1-4507-000 запросить цену → | CABLE ASS'Y, US DRIVE плата SF-300P |
| 18 | MG1-4378-000 запросить цену → | плата ASS'Y, US DRIVE S F-300P |
| 19 | MH2-5384-000 запросить цену → | CABLE ASS'Y, VIDEO |
| 50 | XB4-5300-605 запросить цену → | SCREW, TAP-P, BH M3x6 SF-300P |
| 51 | XB6-7250-605 запросить цену → | SCREW, TP M2.5x6 |
| 52 | XA9-0476-000 запросить цену → | SCREW, TAP-B, TP M3x8 |
| 53 | XB1-2300-405 запросить цену → | SCREW, BH M3x4 S F-300P |

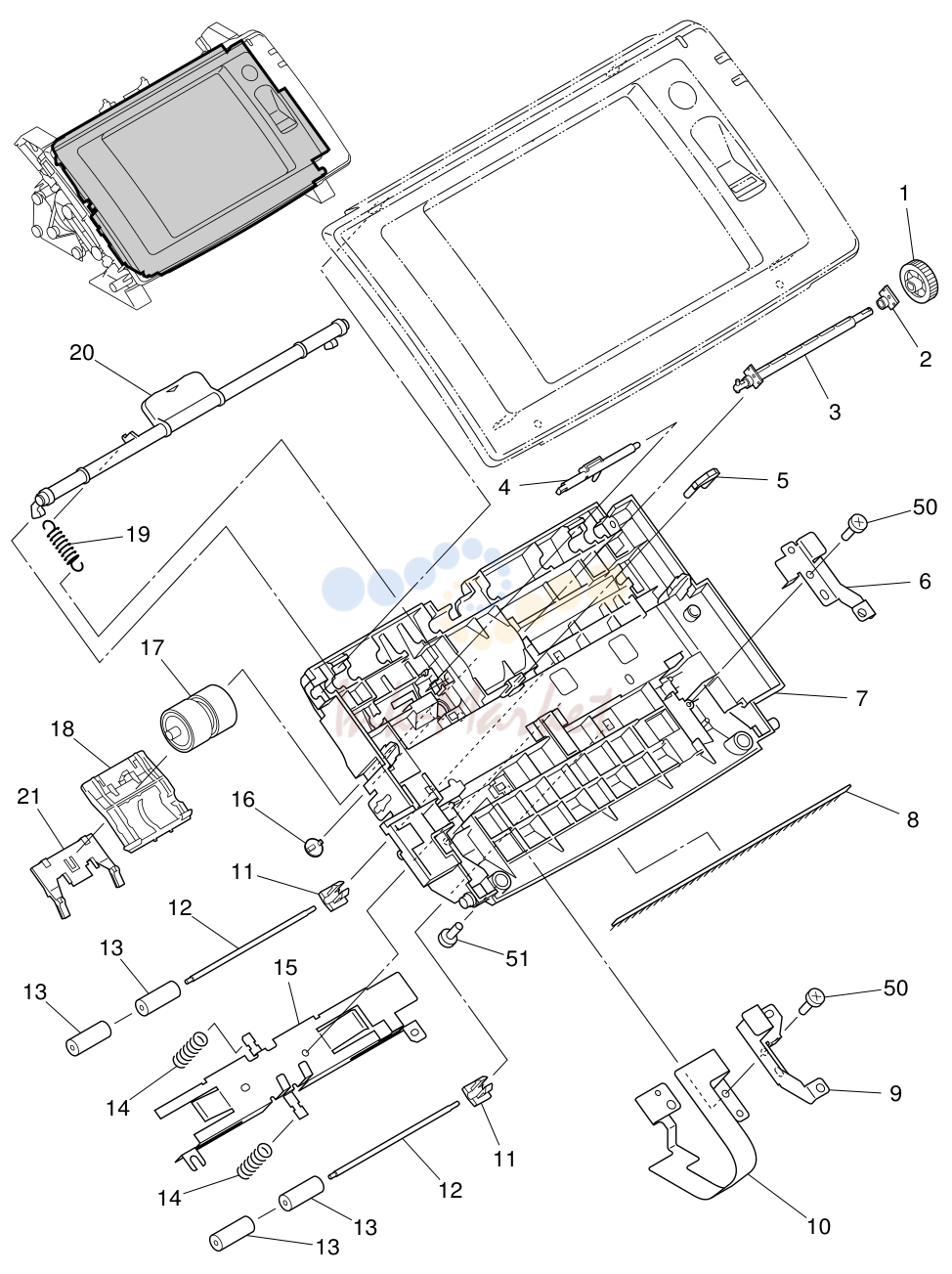

UPPER узел-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | MS1-1036-000 запросить цену → | SUPPORT, SHAFT, INSERT |
| 3 | MF1-4472-000 запросить цену → | SHAFT ASS'Y, RETARD ROLLER |
| 4 | MA2-7944-000 запросить цену → | SHAFT, RETARD CONNECTION |
| 5 | MA2-8992-000 запросить цену → | GUIDE, LIGHT, UPPER |
| 6 | MA2-8994-000 запросить цену → | PLATE, GROUNDING, RIGHT |
| 7 | MA2-8989-000 запросить цену → | FRAME, UPPER |
| 8 | MA2-8995-000 запросить цену → | ELIMINATOR, STATIC |
| 9 | MA2-8993-000 запросить цену → | PLATE, GROUNDING, LEFT |
| 10 | MA2-9046-000 запросить цену → | SHEET, GROUNDING, LEFT |
| 11 | MA2-7953-000 запросить цену → | STOPPER, FOLLOWER SHAFT |
| 12 | MA2-7952-020 запросить цену → | SHAFT, FOLLOWER ROLLER |
| 13 | MA2-8534-000 запросить цену → | ROLLER, FOLLOWER |
| 14 | MS1-2500-000 запросить цену → | SPRING, COMPRESSION |
| 15 | MA2-8990-000 запросить цену → | PLATE, SPRING, UPPER SENSOR |
| 16 | MA2-7301-000 запросить цену → | COVER, DFD UPPER S F-300 |
| 17 | MF1-4200-030 запросить цену → | RETARD ROLLER |
| 18 | MA2-7951-030 запросить цену → | COVER, RETARD ROLLER, FRONT |
| 19 | MS1-2572-000 запросить цену → | SPRING, TENSION |
| 20 | MA2-8991-000 запросить цену → | LEVER, OPEN LOCK |
| 21 | MF1-4481-020 запросить цену → | GUIDE, DOCUMENT SUPPORT |
| 50 | XB4-5300-605 запросить цену → | SCREW, TAP-P, BH M3x6 |
| 51 | XB1-2300-405 запросить цену → | SCREW, BH M3x4 |

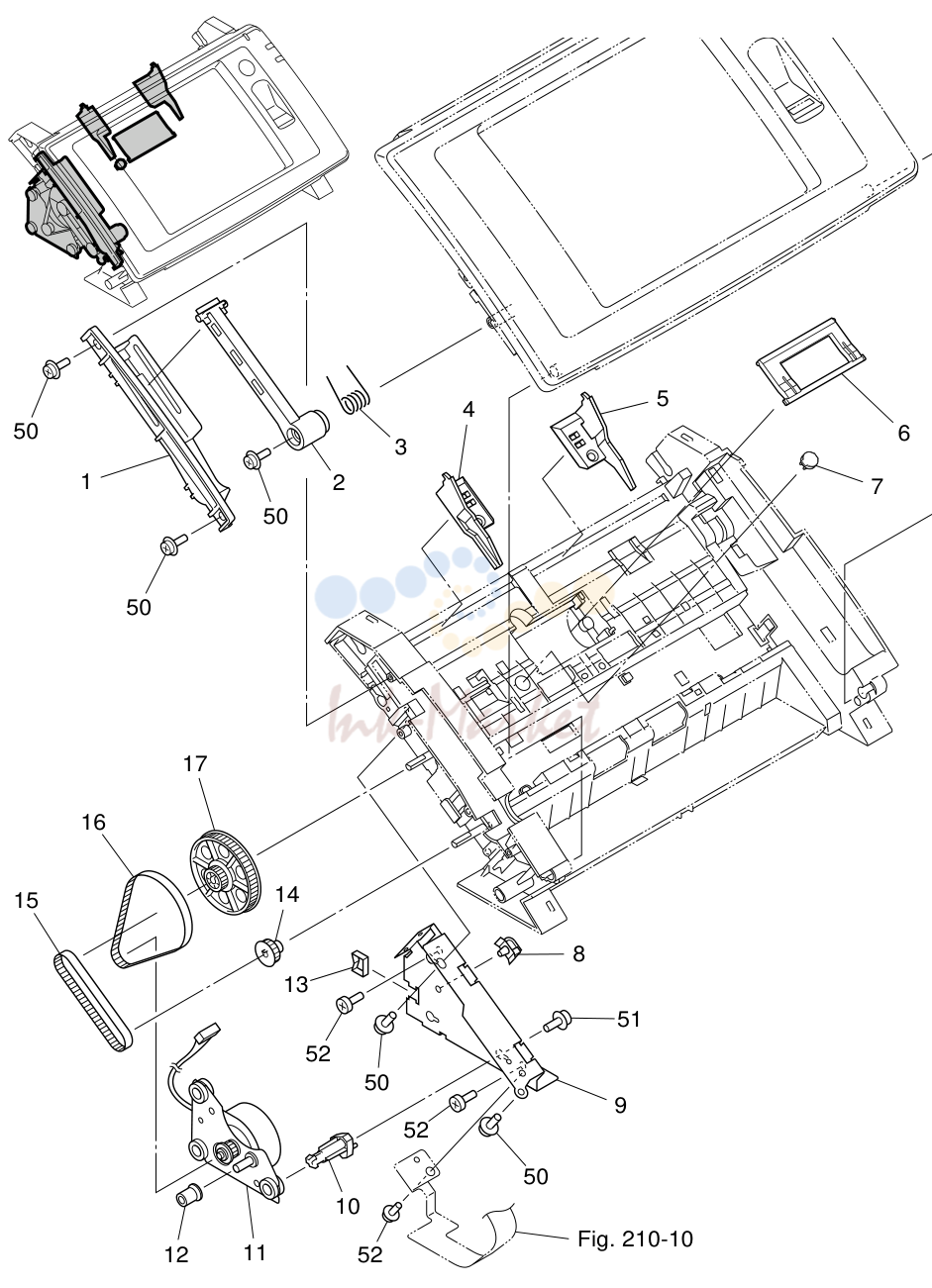

LOWER узел-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8978-000 запросить цену → | ROD, DUMPER |
| 3 | MA2-8979-000 запросить цену → | TORSION, SPRING |
| 4 | MA2-9221-000 запросить цену → | GUIDE, DOCUMENT, SMALL-LEFT |
| 5 | MA2-9220-000 запросить цену → | GUIDE, DOCUMENT, SMALL-RIGHT |
| 6 | MF1-4688-000 запросить цену → | COVER, FEED ROLLER, FRONT |
| 7 | MA2-7302-000 запросить цену → | COVER, DFD LOWER SF-300 |
| 8 | WT2-5678-000 запросить цену → | CLAMP, CABLE |
| 9 | MA2-8971-000 запросить цену → | PLATE, LEFT, LOWER |
| 10 | MA2-9005-000 запросить цену → | ROD, MOUNTING, MOTOR |
| 11 | MG1-4494-000 запросить цену → | MOTOR узел, STEPPING, FEED |
| 12 | MS1-6105-000 запросить цену → | SPACER |
| 13 | WT2-6323-000 запросить цену → | HOLDER, CABLE |
| 14 | MS1-3207-000 запросить цену → | PULLEY, 22T |
| 15 | XF2-1607-440 запросить цену → | BELT, TIMING 4-74T |
| 16 | XF2-1609-940 запросить цену → | BELT, TIMING 4-99T |
| 17 | MS1-3233-000 запросить цену → | PULLEY, GEAR, 22-78-20T |
| 50 | XA9-0476-000 запросить цену → | SCREW, TAP-B, TP M3x8 |
| 51 | XA9-0283-000 запросить цену → | SCREW, TAP-B, TP M3x6 |
| 52 | XB1-2300-605 запросить цену → | SCREW, BH M3x6 |

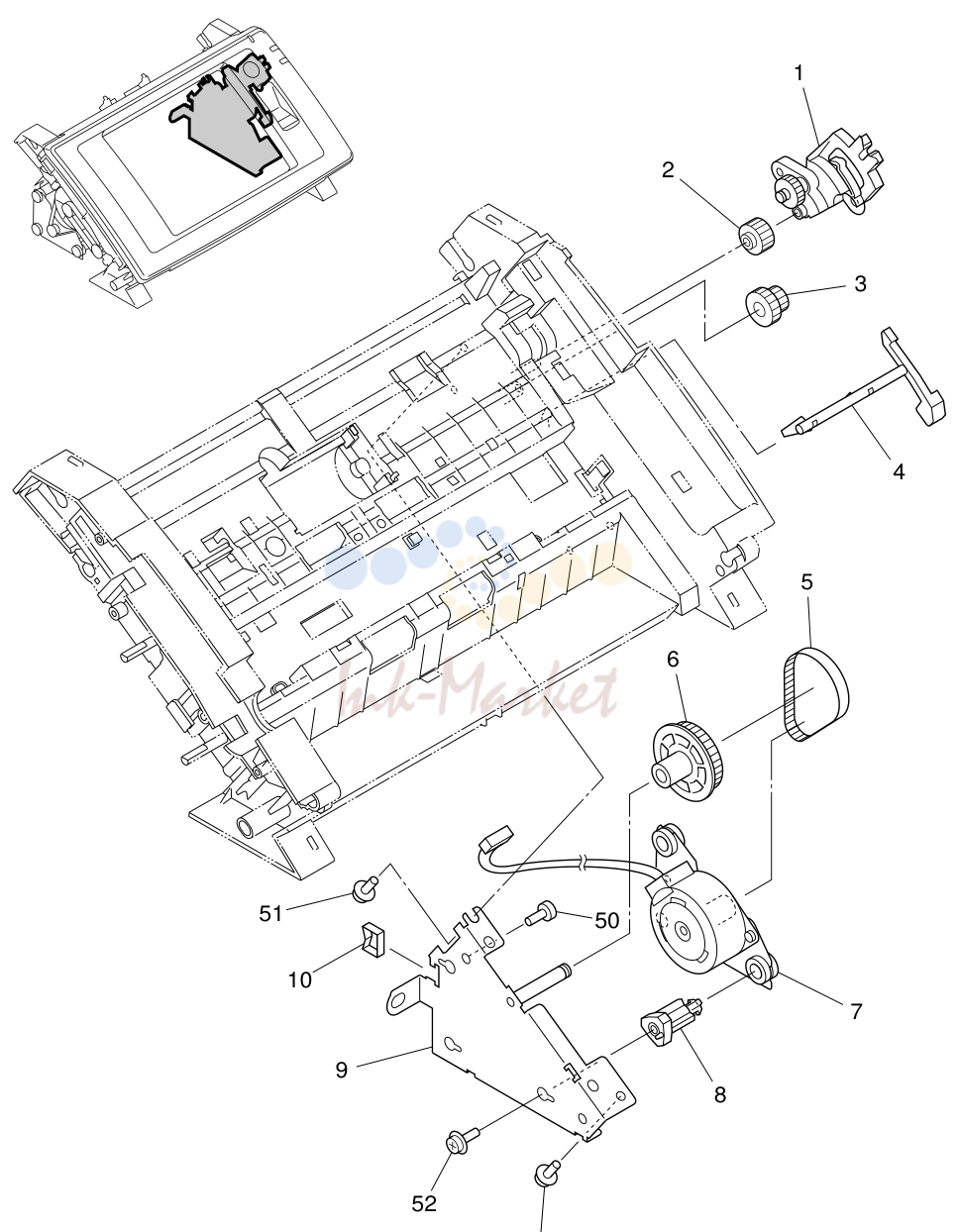

LOWER узел-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | MF1-4476-020 запросить цену → | GEAR, FEED, ONE-WAY |
| 3 | MS2-0161-020 запросить цену → | GEAR, 16-29T |
| 4 | MA2-8960-000 запросить цену → | LEVER, SENSOR, OPEN |
| 5 | XF2-1606-440 запросить цену → | BELT, TIMING 4-64T |
| 6 | MS1-3232-000 запросить цену → | GEAR, PULLEY, 20-51T |
| 7 | MG1-4496-000 запросить цену → | MOTOR узел, STEPPING, FEED |
| 8 | MA2-9005-000 запросить цену → | ROD, MOUNTING, MOTOR |
| 9 | MF1-4677-000 запросить цену → | PLATE, RIGHT, LOWER |
| 10 | WT2-6323-000 запросить цену → | HOLDER, CABLE |
| 50 | XB1-2300-605 запросить цену → | SCREW, BH M3x6 |
| 51 | XA9-0476-000 запросить цену → | SCREW, TAP-B, TP M3x8 |
| 52 | XA9-0283-000 запросить цену → | SCREW, TAP-B, TP M3x6 |

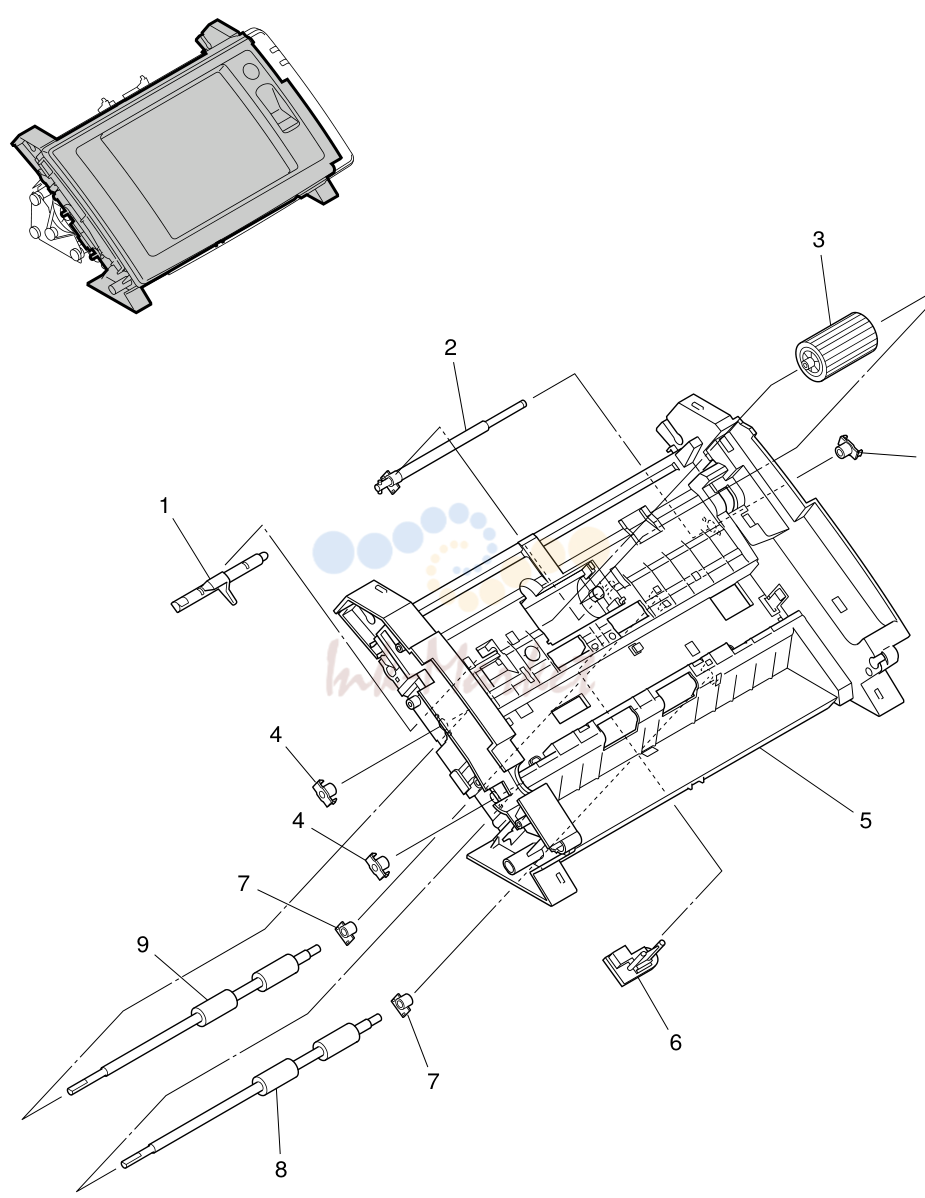

LOWER узел-3
| № | Артикул | Наименование |
|---|---|---|
| 2 | MF1-4679-000 запросить цену → | SHAFT, FEED ROLLER |
| 3 | MA2-7996-020 запросить цену → | FEED ROLLER |
| 4 | MS1-1037-000 запросить цену → | SUPPORT, SHAFT, SIDES |
| 5 | MA2-8957-000 запросить цену → | FRAME, LOWER |
| 6 | MA2-8959-000 запросить цену → | GUIDE, LIGHT, LOWER |
| 7 | MS1-1036-000 запросить цену → | SUPPORT, SHAFT, INSERT |
| 8 | MA2-8490-020 запросить цену → | ROLLER, EJECT |
| 9 | MA2-8533-020 запросить цену → | ROLLER, REGISTRATION |

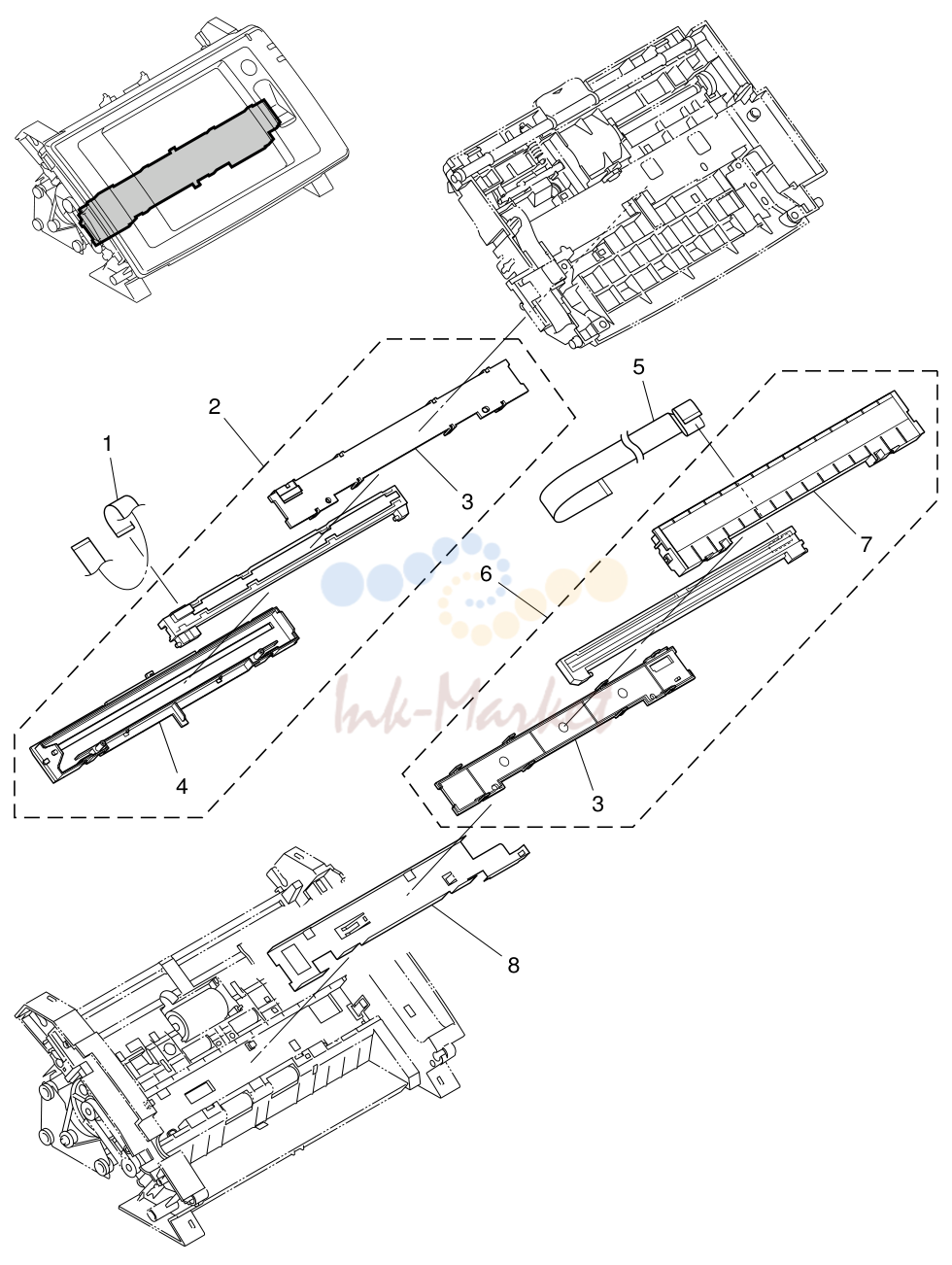

READING узел,UPPER/LOWER
| № | Артикул | Наименование |
|---|---|---|
| 2 | MG1-8296-000 запросить цену → | READING узел, UPPER |
| 3 | MA2-8391-000 запросить цену → | CASE, READING узел |
| 4 | MF1-4473-000 запросить цену → | HOLDER, UPPER READING, GLASS |
| 5 | MH2-5387-000 запросить цену → | CABLE, FFC, READING FRONT |
| 6 | MG1-8297-000 запросить цену → | READING узел, LOWER |
| 7 | MF1-4474-000 запросить цену → | HOLDER, LOWER READING, GLASS |
| 8 | MA2-8967-000 запросить цену → | PLATE, GROUNDING, LOWER |

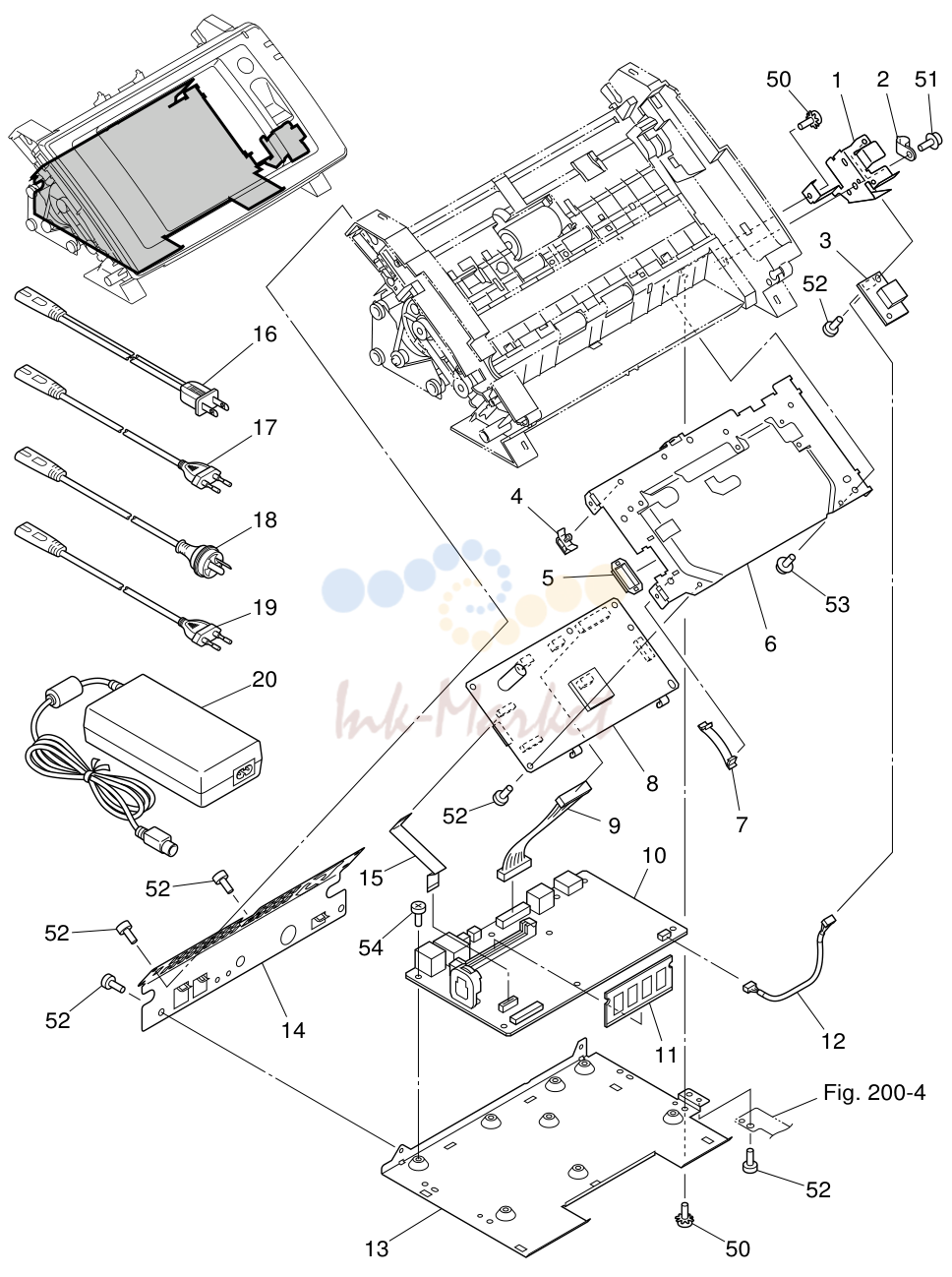

ELECTRICAL COMPONENTS в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | WT2-6201-000 запросить цену → | CLAMP, CABLE |
| 3 | MG1-4376-000 запросить цену → | плата ASS'Y, USB |
| 4 | WT2-5678-000 запросить цену → | CLAMP, CABLE |
| 5 | WT2-5760-000 запросить цену → | BUSHING, CABLE |
| 6 | MA2-8969-000 запросить цену → | PLATE, MOUNTING, SCANNER плата |
| 7 | WT2-5686-000 запросить цену → | CLAMP, CABLE, FLAT |
| 8 | MG1-4372-000 запросить цену → | плата ASS'Y, SCANNER, PRO SF-300P |
| MG1-4373-000 запросить цену → | плата ASS'Y, SCANNER SF-300 | |
| 9 | MG1-4505-000 запросить цену → | CABLE ASS'Y, SCANNER плата |
| 10 | MG1-4370-000 запросить цену → | плата ASS'Y, MOTHERBOARD, PRO S F-300P |
| MG1-4371-000 запросить цену → | плата ASS'Y, MOTHERBOARD SF-300 | |
| 11 | WA7-6223-000 запросить цену → | DIMM, 512MB |
| 12 | MH2-5385-000 запросить цену → | CABLE ASS’Y, USB плата |
| 13 | MA2-8975-000 запросить цену → | PLATE, BOTTOM |
| 14 | MA2-8976-000 запросить цену → | PLATE, GROUNDING, REAR |
| 15 | MH2-5386-000 запросить цену → | CABLE, FFC, SCANNER |
| 16 | WT3-5118-000 запросить цену → | CORD, POWER, 100-120V 100V, 120V |
| 17 | MH2-5309-020 запросить цену → | CORD, POWER, 220-240V 220-240V |
| 18 | MH2-5310-030 запросить цену → | CORD, POWER, AUSTRALIA CA |
| 19 | MH2-5346-000 запросить цену → | CORD, POWER, KOREA K R |
| 20 | MG1-4314-000 запросить цену → | ADAPTOR, AC |
| 50 | XB2-7300-605 запросить цену → | SCREW, BH M3x6, TOOTH WASHER |
| 51 | XB2-8400-805 запросить цену → | SCREW, BH M4x8, WASHERS |
| 52 | XB1-2300-605 запросить цену → | SCREW, BH M3x6 |
| 53 | XA9-0476-000 запросить цену → | SCREW, TAP-B, TP M3x8 |
| 54 | XA9-1116-000 запросить цену → | SCREW, BH M3x4, ROUND-END |
| FK2-8475-000 запросить цену → | 200-10 1 MA2-9004-000 200-01 1 MG1-8297-000 400-06 1 | |
| FK2-8477-000 запросить цену → | 200-08 1 MA2-9005-000 300-10 3 ↓ 310-08 3 | |
| MA2-6464-000 запросить цену → | 320-01 1 MA2-9046-000 210-10 1 MH2-5310-030 500-18 1 | |
| MA2-7301-000 запросить цену → | 210-16 1 MA2-9047-000 200-04 1 MH2-5346-000 500-19 1 | |
| MA2-7302-000 запросить цену → | 300-07 1 MA2-9051-000 100-07 1 MH2-5384-000 200-19 1 | |
| MA2-7944-000 запросить цену → | 210-04 1 MA2-9220-000 300-05 1 MH2-5385-000 500-12 1 | |
| MA2-7951-030 запросить цену → | 210-18 1 MA2-9221-000 300-04 1 MH2-5386-000 500-15 1 | |
| MA2-7952-020 запросить цену → | 210-12 2 MH2-5387-000 400-05 1 | |
| MA2-7953-000 запросить цену → | 210-11 2 MF1-4200-030 210-17 1 MH2-5388-000 400-01 1 | |
| MA2-7996-020 запросить цену → | 320-03 1 MF1-4472-000 210-03 1 MH2-5390-000 200-15 1 | |
| MA2-8391-000 запросить цену → | 400-03 2 MF1-4473-000 400-04 1 MH2-5391-000 200-15 1 | |
| MA2-8490-020 запросить цену → | 320-08 1 MF1-4474-000 400-07 1 | |
| MA2-8533-020 запросить цену → | 320-09 1 MF1-4476-020 310-02 1 MS1-1036-000 210-02 1 ↓ 320-07 2 | |
| MA2-8534-000 запросить цену → | 210-13 4 MF1-4481-020 210-21 1 | |
| MA2-8957-000 запросить цену → | 320-05 1 MF1-4677-000 310-09 1 MS1-1037-000 320-04 3 | |
| MA2-8959-000 запросить цену → | 320-06 1 MF1-4679-000 320-02 1 MS1-2500-000 210-14 2 | |
| MA2-8960-000 запросить цену → | 310-04 1 MF1-4681-000 100-06 1 MS1-2572-000 210-19 1 | |
| MA2-8967-000 запросить цену → | 400-08 1 MF1-4682-000 100-04 1 MS1-3207-000 300-14 1 | |
| MA2-8971-000 запросить цену → | 300-09 1 MF1-4688-000 300-06 1 MS1-3233-000 300-17 1 | |
| MA2-8974-000 запросить цену → | 500-01 1 MS1-6105-000 300-12 1 | |
| MA2-8977-000 запросить цену → | 300-01 1 MG1-4371-000 500-10 1 MS2-0161-020 310-03 1 | |
| MA2-8978-000 запросить цену → | 300-02 1 MG1-4372-000 500-08 1 | |
| MA2-8979-000 запросить цену → | 300-03 1 MG1-4373-000 500-08 1 WA7-6223-000 500-11 1 | |
| MA2-8980-000 запросить цену → | 200-01 1 MG1-4374-000 200-16 1 | |
| MA2-8981-000 запросить цену → | 200-07 1 MG1-4375-000 200-16 1 WT2-5678-000 200-14 2 | |
| MA2-8982-000 запросить цену → | 200-06 2 MG1-4376-000 500-03 1 ↓ 300-08 1 | |
| MA2-8983-000 запросить цену → | 200-02 1 MG1-4378-000 200-18 1 ↓ 500-04 4 | |
| MA2-8984-000 запросить цену → | 200-12 1 MG1-4487-000 200-03 1 WT2-5686-000 500-07 1 | |
| MA2-8985-000 запросить цену → | 200-13 1 MG1-4488-000 100-01 1 WT2-5760-000 500-05 1 | |
| MA2-8986-000 запросить цену → | 200-11 1 MG1-4489-000 100-01 1 WT2-6201-000 500-02 1 | |
| MA2-8989-000 запросить цену → | 210-07 1 MG1-4494-000 300-11 1 WT2-6323-000 200-09 1 ↓ | |
| MA2-8990-000 запросить цену → | 210-15 1 MG1-4496-000 310-07 1 300-13 1 ↓ 310-10 1 | |
| MA2-8991-000 запросить цену → | 210-20 1 MG1-4499-000 310-01 1 | |
| MA2-8992-000 запросить цену → | 210-05 1 MG1-4500-000 100-03 1 | |
| MA2-8993-000 запросить цену → | 210-09 1 MG1-4505-000 500-09 1 WT3-5118-000 500-16 1 | |
| MA2-8994-000 запросить цену → | 210-06 1 MG1-4506-000 200-05 1 | |
| MA2-8995-000 запросить цену → | 210-08 1 MG1-4507-000 200-17 1 XA9-0283-000 300-51 3 | |
| MA2-9002-000 запросить цену → | 100-05 1 MG1-8296-000 400-02 1 ↓ 310-52 3 C-1 |
