Canon Imageformula Dr X10 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS
- PICKUP TRAY в сборе
- EJECT TRAY в сборе
- ENTRANCE GUIDE, LOWER
- UPPER узел-1
- UPPER узел-2
- UPPER узел-3
- PICKUP узел-1

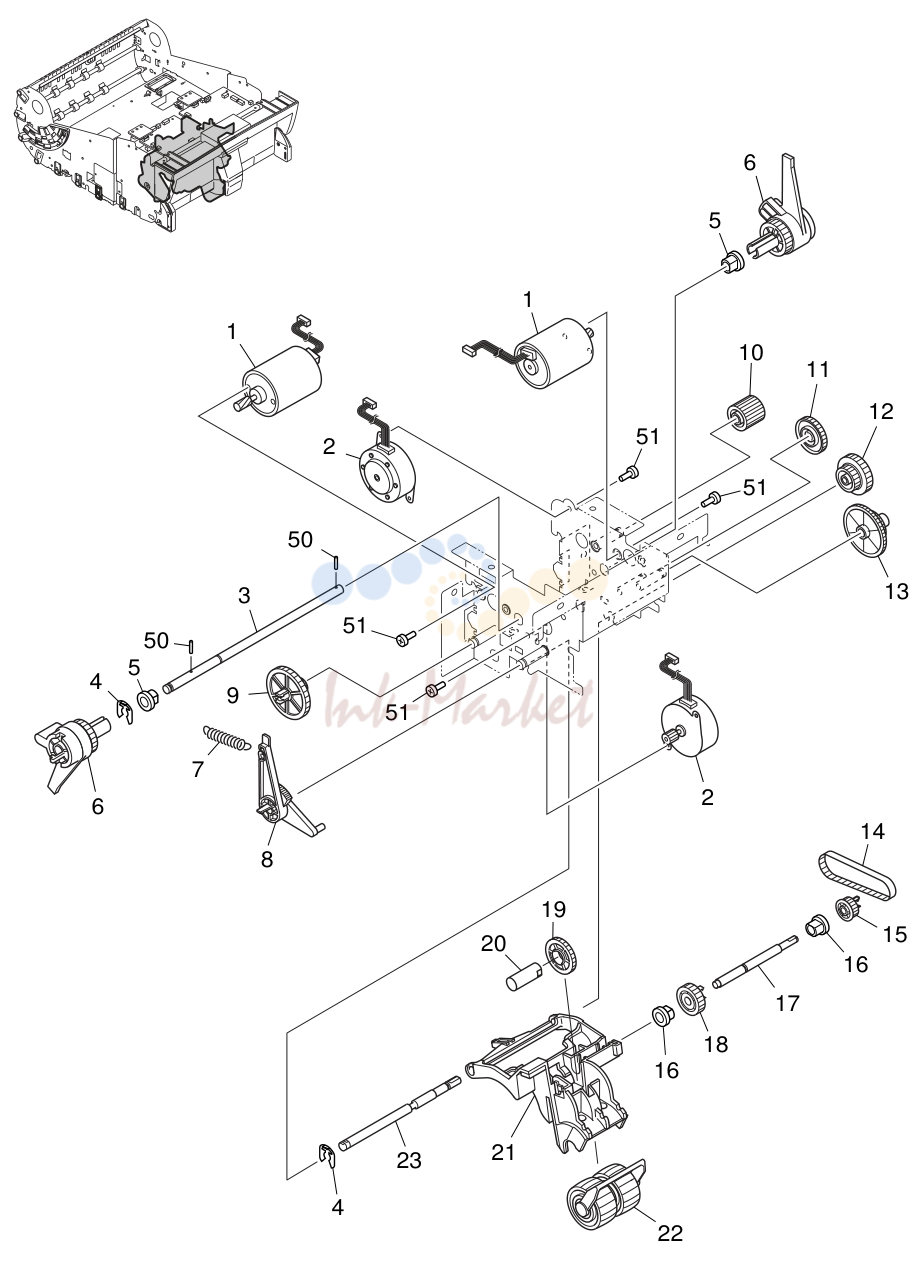

- PICKUP узел-2

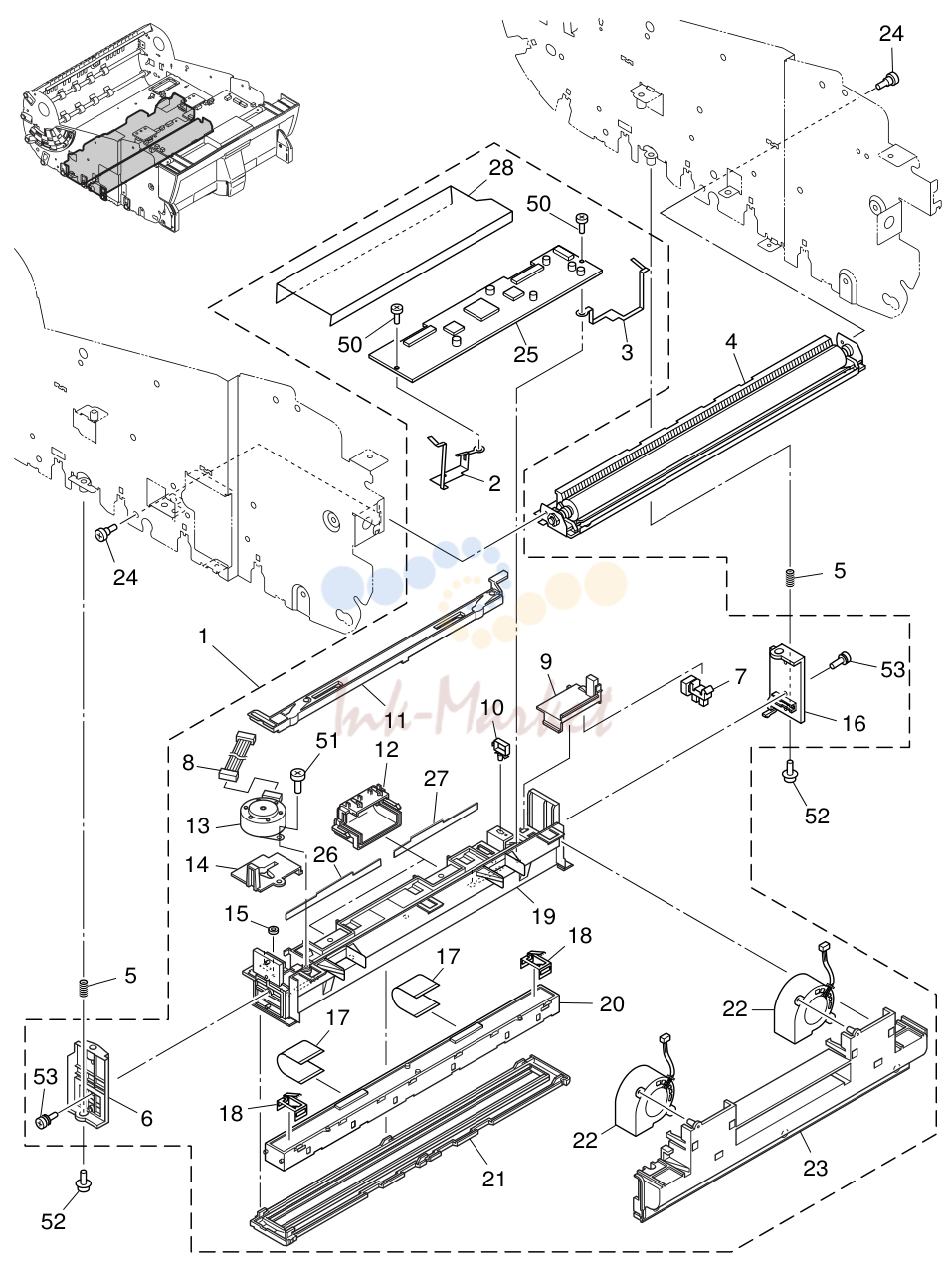

- READING узел, UPPER

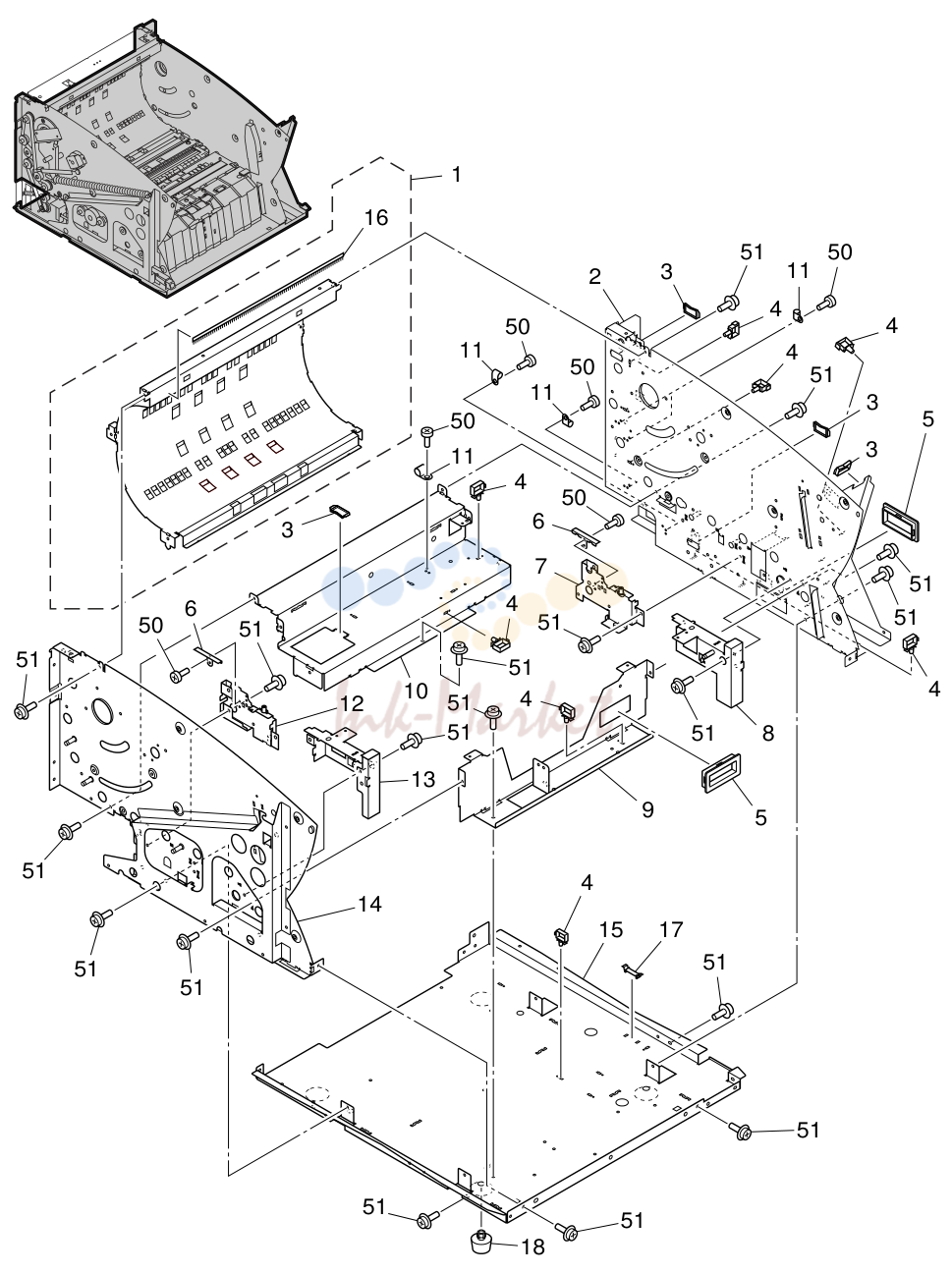

- BASE FRAME-1

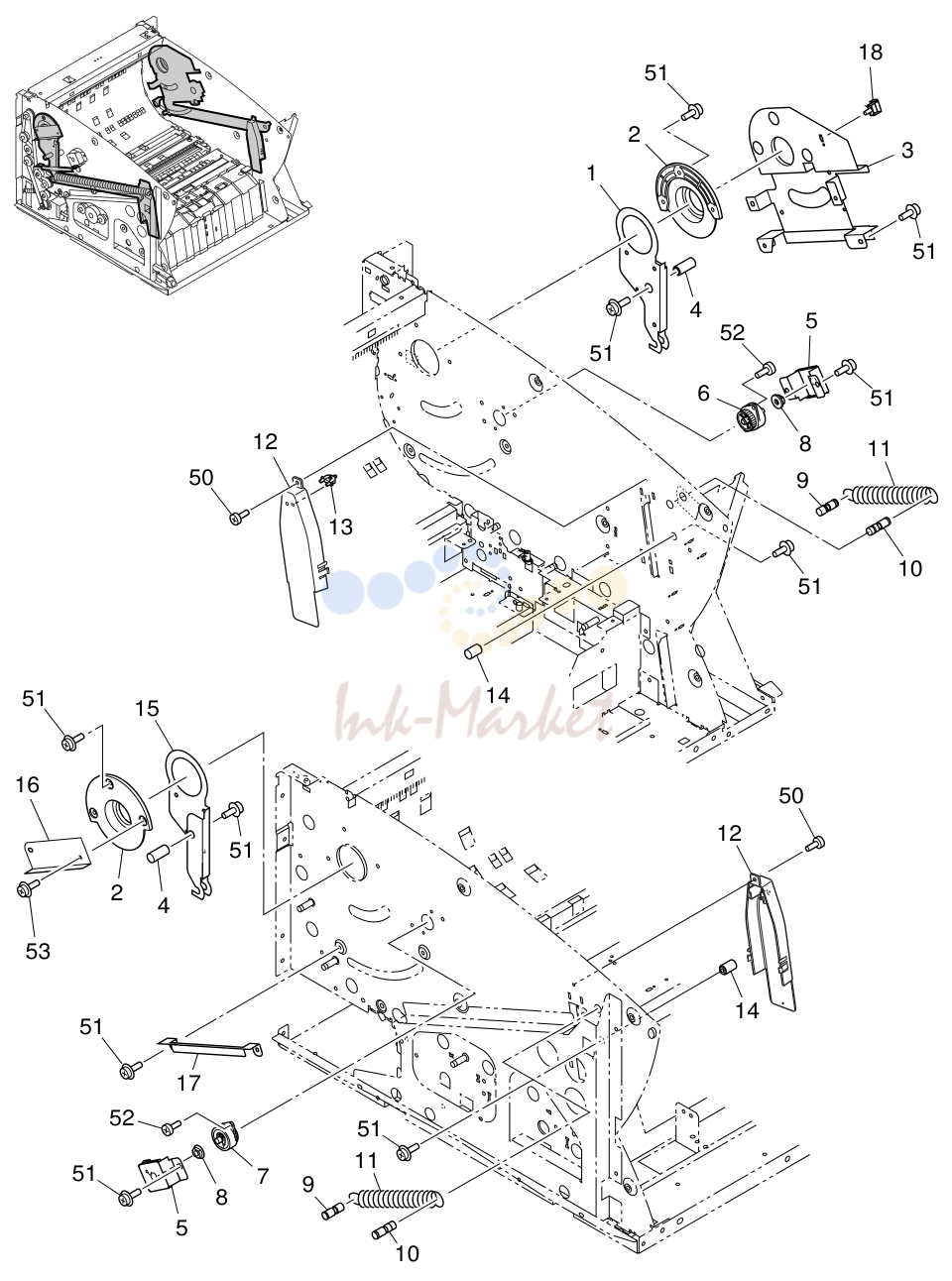

- BASE FRAME-2

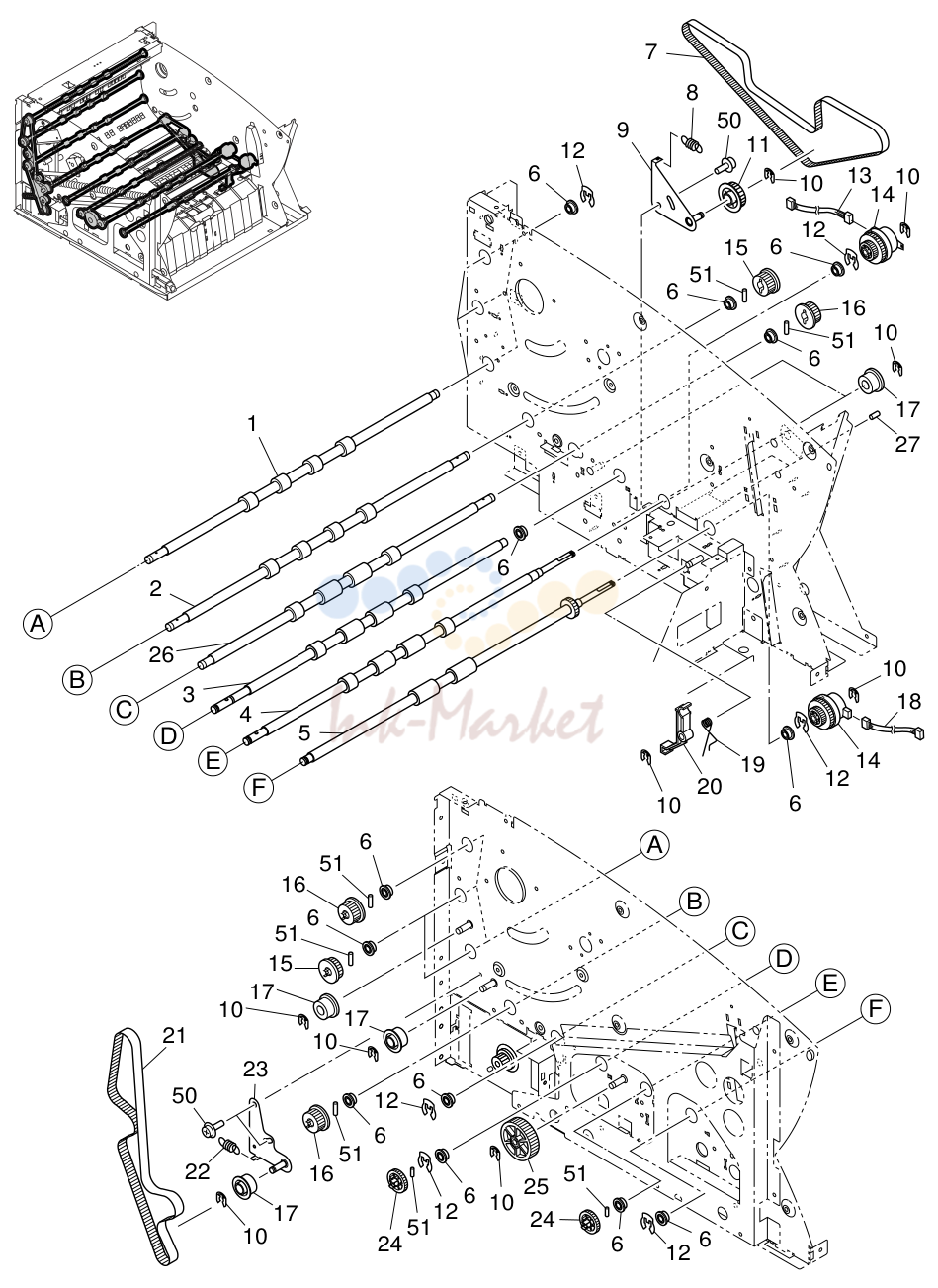

- DRIVE ROLLER в сборе

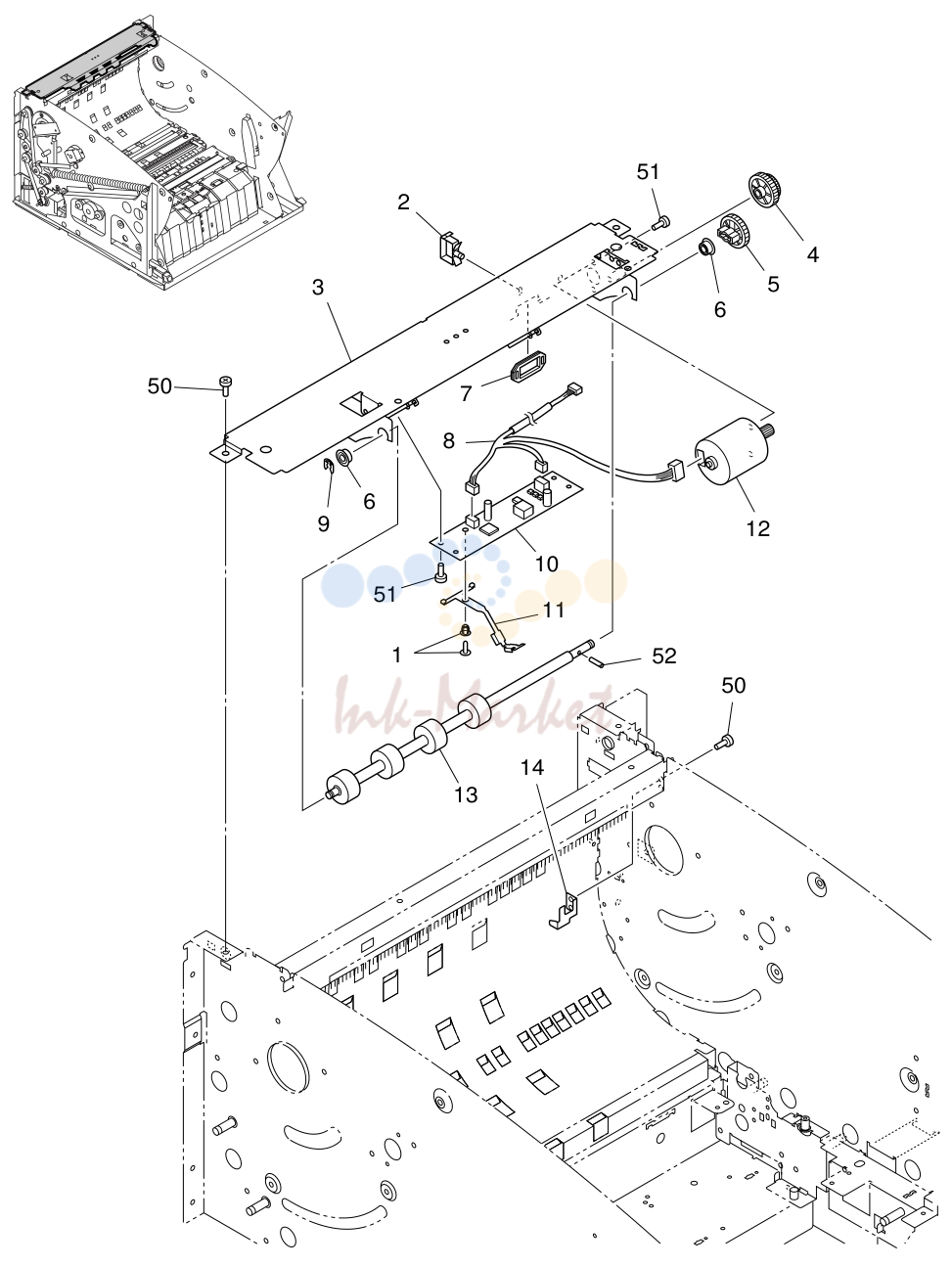

- EJECT DRIVE узел

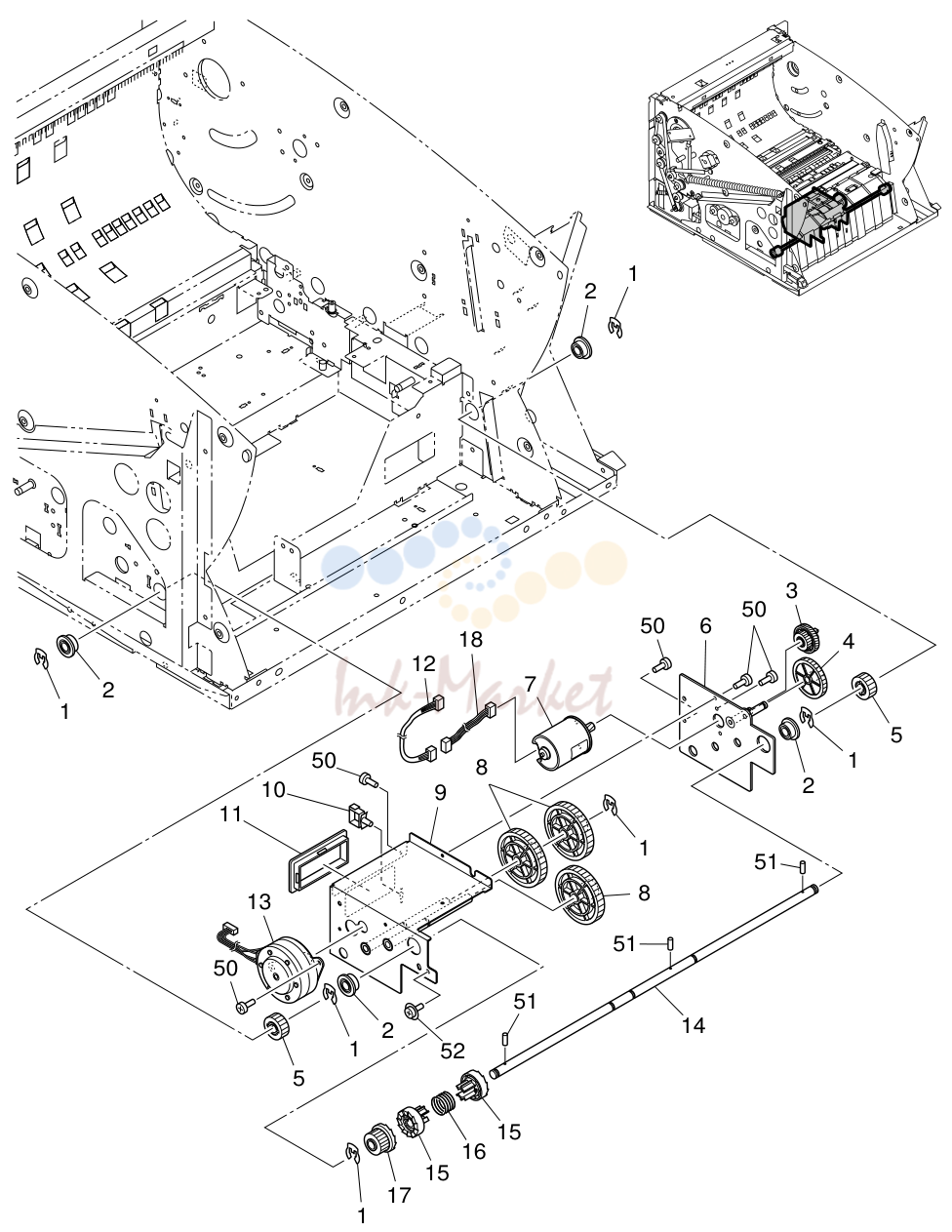

- PICKUP TRAY DRIVE узел

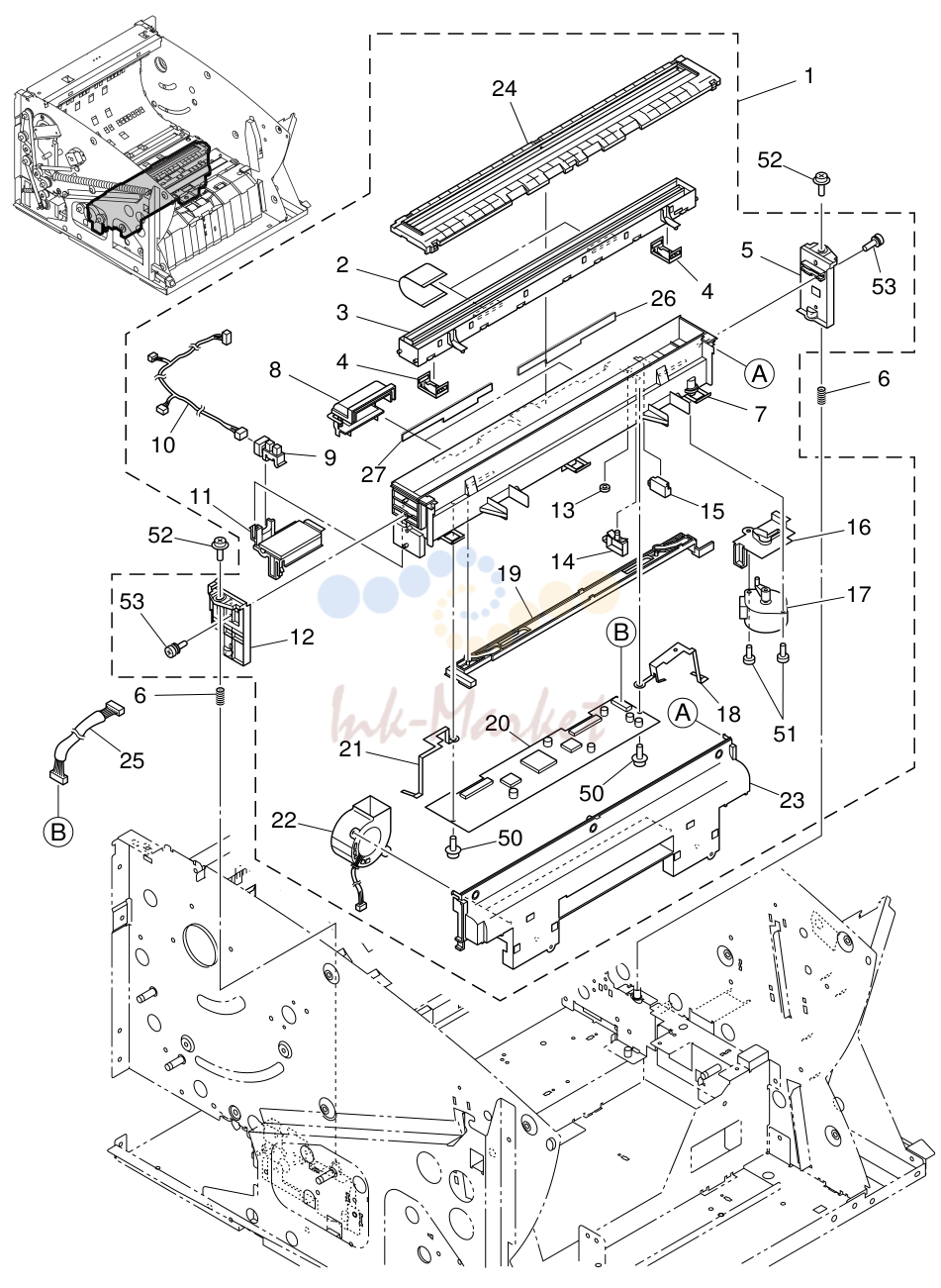

- READING узел, LOWER-1
- READING узел, LOWER-2
- ELECTRICAL COMPONENTS
- OPTION

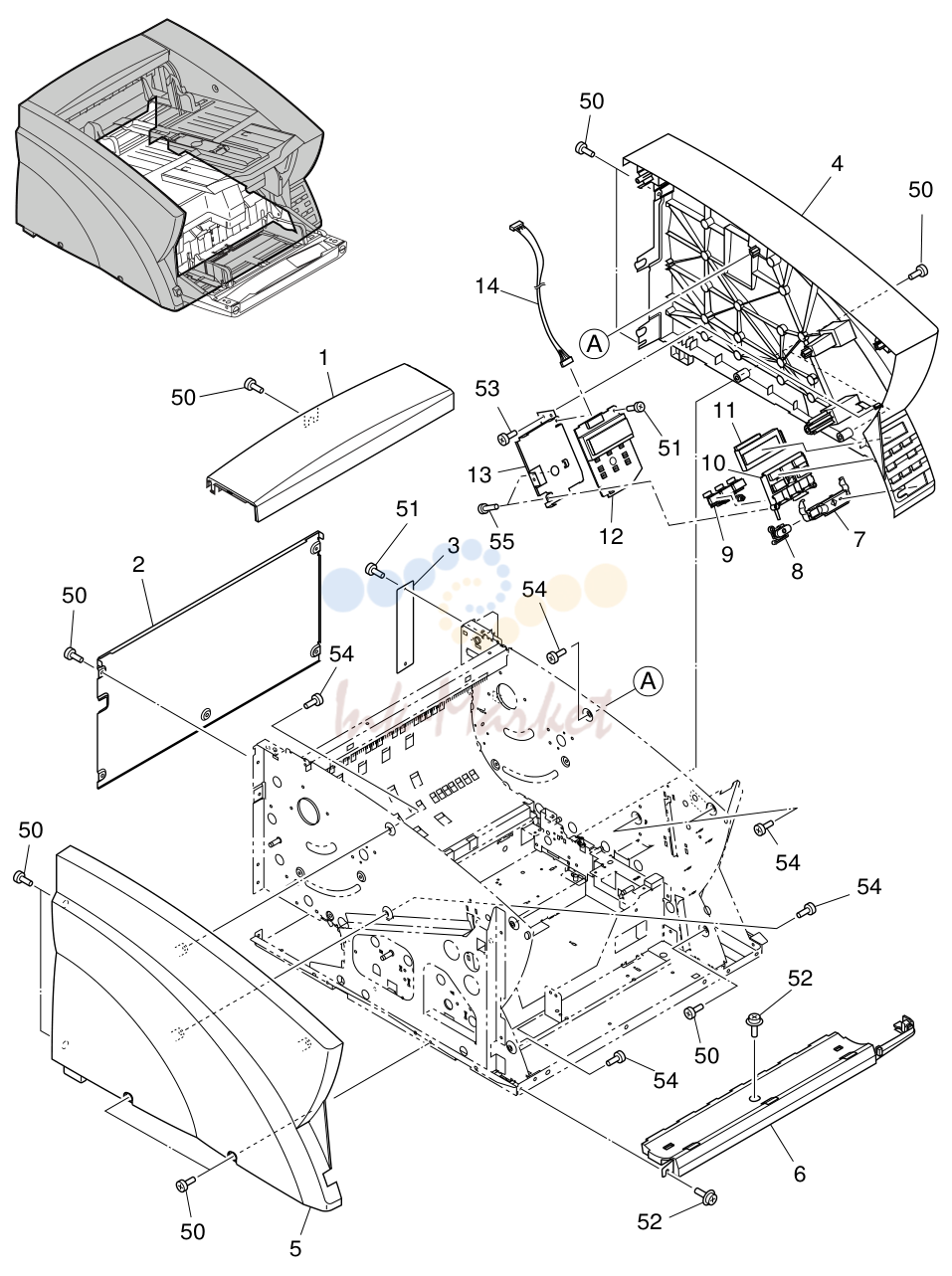

EXTERNAL COVERS
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8118-000 запросить цену → | COVER, REAR |
| 3 | MA2-8119-000 запросить цену → | PLATE, BLIND |
| 4 | MA2-8113-000 запросить цену → | COVER, RIGHT |
| 5 | MA2-8114-000 запросить цену → | COVER, LEFT |
| 6 | MF1-4489-000 запросить цену → | COVER, FRONT, LOWER |
| 7 | MA2-8228-000 запросить цену → | BUTTON, START |
| 8 | MA2-8229-000 запросить цену → | BUTTON, STOP |
| 9 | MA2-8227-000 запросить цену → | BUTTON, LIGHT |
| 10 | MA2-8226-000 запросить цену → | BUTTON, FUNCTION |
| 11 | MA2-8230-000 запросить цену → | WINDOW, INDICATOR |
| 12 | MG1-4083-000 запросить цену → | плата ASS'Y, OPERATION |
| 13 | MA2-8231-000 запросить цену → | PLATE, STOPPER |
| 14 | MG1-4093-000 запросить цену → | CABLE ASS'Y, OPERATION |
| 50 | FB3-8873-000 запросить цену → | SCREW, BH M4x4, ROUND-END |
| 51 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 52 | XA9-1450-000 запросить цену → | SCREW, TP M4x6, ROUND-END |
| 53 | XB4-5300-605 запросить цену → | SCREW, TAPPING P, BH M3x6 |
| 54 | XB4-5400-805 запросить цену → | SCREW, TAPPING P, BH M4x8 |
| 55 | XB4-7301-609 запросить цену → | SCREW, TAPPING B, BH M3x16 |

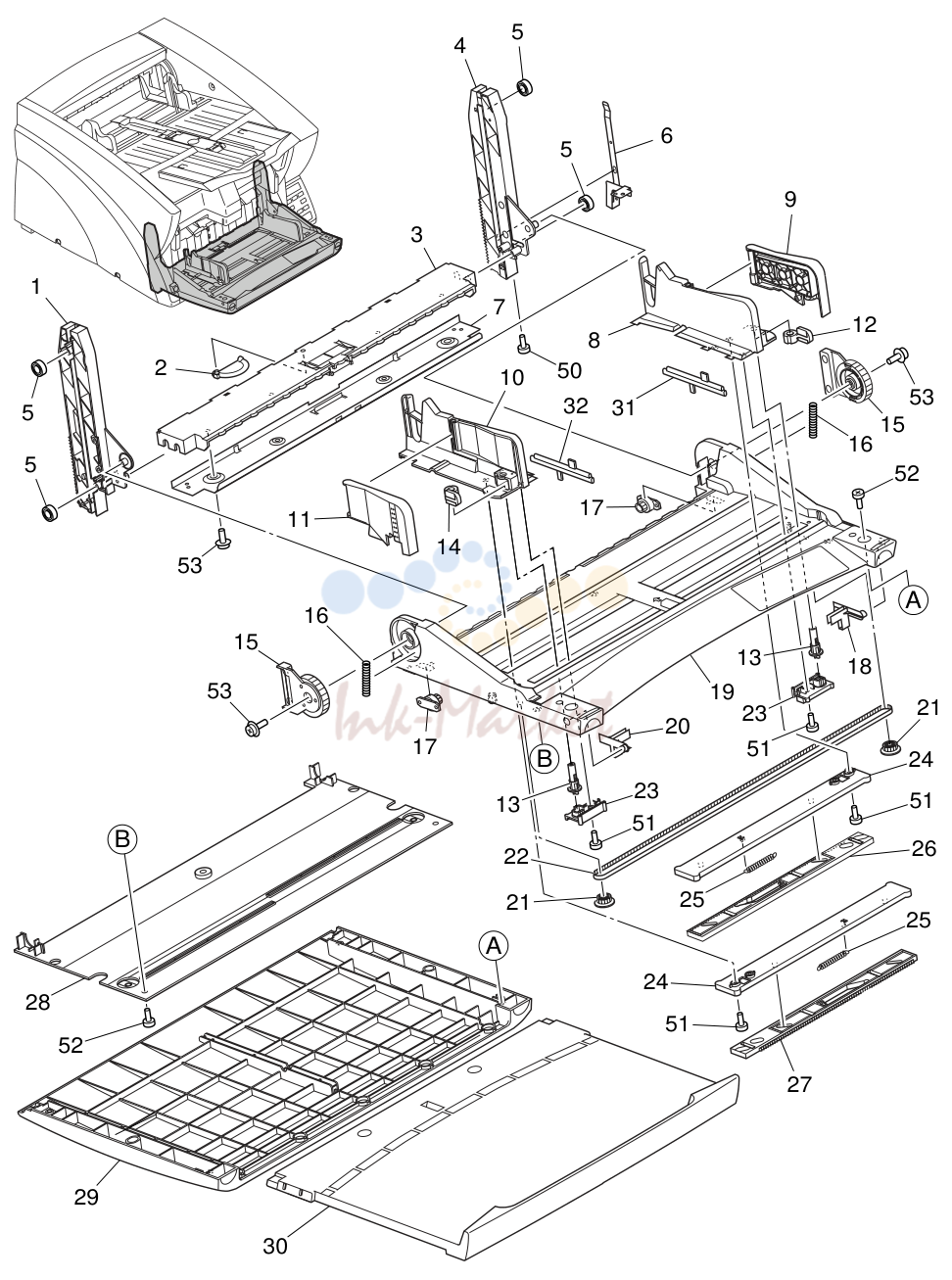

PICKUP TRAY в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8263-000 запросить цену → | GUIDE, LIGHT, SENSOR |
| 3 | MF1-4501-000 запросить цену → | PLATE, SEPARATE, PICKUP TRAY 2 |
| 4 | MA2-8266-000 запросить цену → | GUIIDE, UP-DOWN, RIGHT |
| 5 | XG9-0167-000 запросить цену → | BEARING, BALL |
| 6 | MA2-8274-000 запросить цену → | PLATE, GROUNDING, PICKUP TRAY |
| 7 | MA2-8265-000 запросить цену → | PLATE, SEPARATE, PICKUP TRAY 1 |
| 8 | MF1-4524-000 запросить цену → | GUIDE, PICKUP, RIGHT |
| 9 | MA2-8268-000 запросить цену → | COVER, GUIDE, RIGHT |
| 10 | MF1-4525-000 запросить цену → | GUIDE, PICKUP, LEFT |
| 11 | MA2-8269-000 запросить цену → | COVER, GUIDE, LEFT |
| 12 | MA2-8278-000 запросить цену → | LEVER, RIGHT |
| 13 | MA2-8287-000 запросить цену → | SHAFT, INDEPENDENT |
| 14 | MA2-8279-000 запросить цену → | LEVER, LEFT |
| 15 | MA2-8273-000 запросить цену → | HOLDER, HINGE |
| 16 | MS1-2540-000 запросить цену → | SPRING, COMPRESSION |
| 17 | XH9-0143-000 запросить цену → | DAMPER, GEAR |
| 18 | MA2-8261-000 запросить цену → | STOPPER, TRAY, RIGHT |
| 19 | MF1-4523-000 запросить цену → | TRAY, PICKUP, INSIDE |
| 20 | MA2-8262-000 запросить цену → | STOPPER, TRAY, LEFT |
| 21 | MS1-3215-000 запросить цену → | PULLY, Z20 |
| 22 | XF2-1637-640 запросить цену → | BELT, TIMING 4-367T |
| 23 | MA2-8276-000 запросить цену → | HOLDER, MECHANISM |
| 24 | MA2-8270-000 запросить цену → | HOLDER, STOPPER |
| 25 | MS1-2533-000 запросить цену → | SPRING, TENSION |
| 26 | MA2-8272-000 запросить цену → | RACK, MOVABLE B |
| 27 | MA2-8271-000 запросить цену → | RACK, MOVABLE A |
| 28 | MA2-8283-000 запросить цену → | PLATE, BLIND, PICKUP TRAY |
| 29 | MA2-8257-000 запросить цену → | TRAY, PICKUP, OUTSIDE |
| 30 | MF1-4539-000 запросить цену → | TRAY, PICKUP, EXTENSION |
| 31 | MA2-8281-000 запросить цену → | BAR, RIGHT |
| 32 | MA2-8282-000 запросить цену → | BAR, LEFT |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 51 | XB4-5300-605 запросить цену → | SCREW, TAPPING P, BH M3x6 |
| 52 | XB4-5400-805 запросить цену → | SCREW, TAPPING P, BH M4x8 |

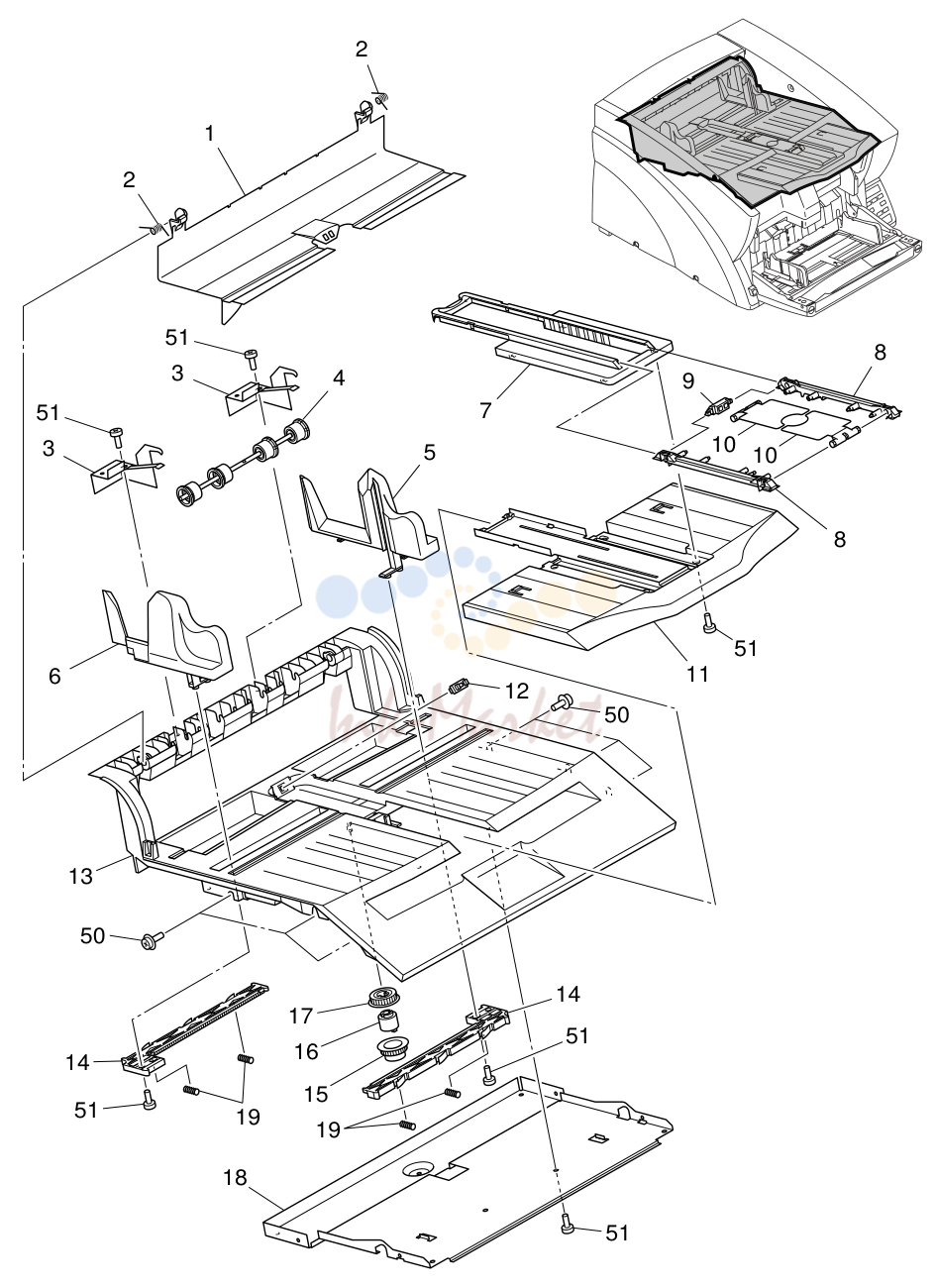

EJECT TRAY в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8138-000 запросить цену → | SPRING, TORSION, IMPRINTER |
| 3 | MA2-8134-000 запросить цену → | PLATE, SPRING, EJECT |
| 4 | MG1-4086-000 запросить цену → | ROLLER, EJECT, FOLLOWER |
| 5 | MA2-8125-000 запросить цену → | GUIDE, EJECT, RIGHT |
| 6 | MA2-8126-000 запросить цену → | GUIDE, EJECT, LEFT |
| 7 | MA2-8145-000 запросить цену → | TRAY, EXTENSION, EJECT 2 |
| 8 | MA2-8136-000 запросить цену → | SLIDER, EJECT |
| 9 | MA2-8147-000 запросить цену → | STOPPER, CONTROL |
| 10 | MA2-8135-000 запросить цену → | STOPPER, EJECT |
| 11 | MA2-8133-000 запросить цену → | TRAY, EXTENSION, EJECT |
| 12 | XZ9-0379-000 запросить цену → | LATCH |
| 13 | MF1-4527-000 запросить цену → | TRAY, EJECT |
| 14 | MA2-8127-000 запросить цену → | RACK, EJECT |
| 15 | MA2-8129-000 запросить цену → | GEAR, PINION, LEFT |
| 16 | XG9-0672-000 запросить цену → | TORQUE LIMITER |
| 17 | MA2-8128-000 запросить цену → | GEAR, PINION, RIGHT |
| 18 | MA2-8130-000 запросить цену → | PLATE, GUIDE |
| 19 | MS1-2547-000 запросить цену → | SPRING, COMPRESSION |
| 50 | XA9-1450-000 запросить цену → | SCREW, TP M4x6, ROUND-END |
| 51 | XB4-5300-605 запросить цену → | SCREW, TAPPING P, BH M3x6 |

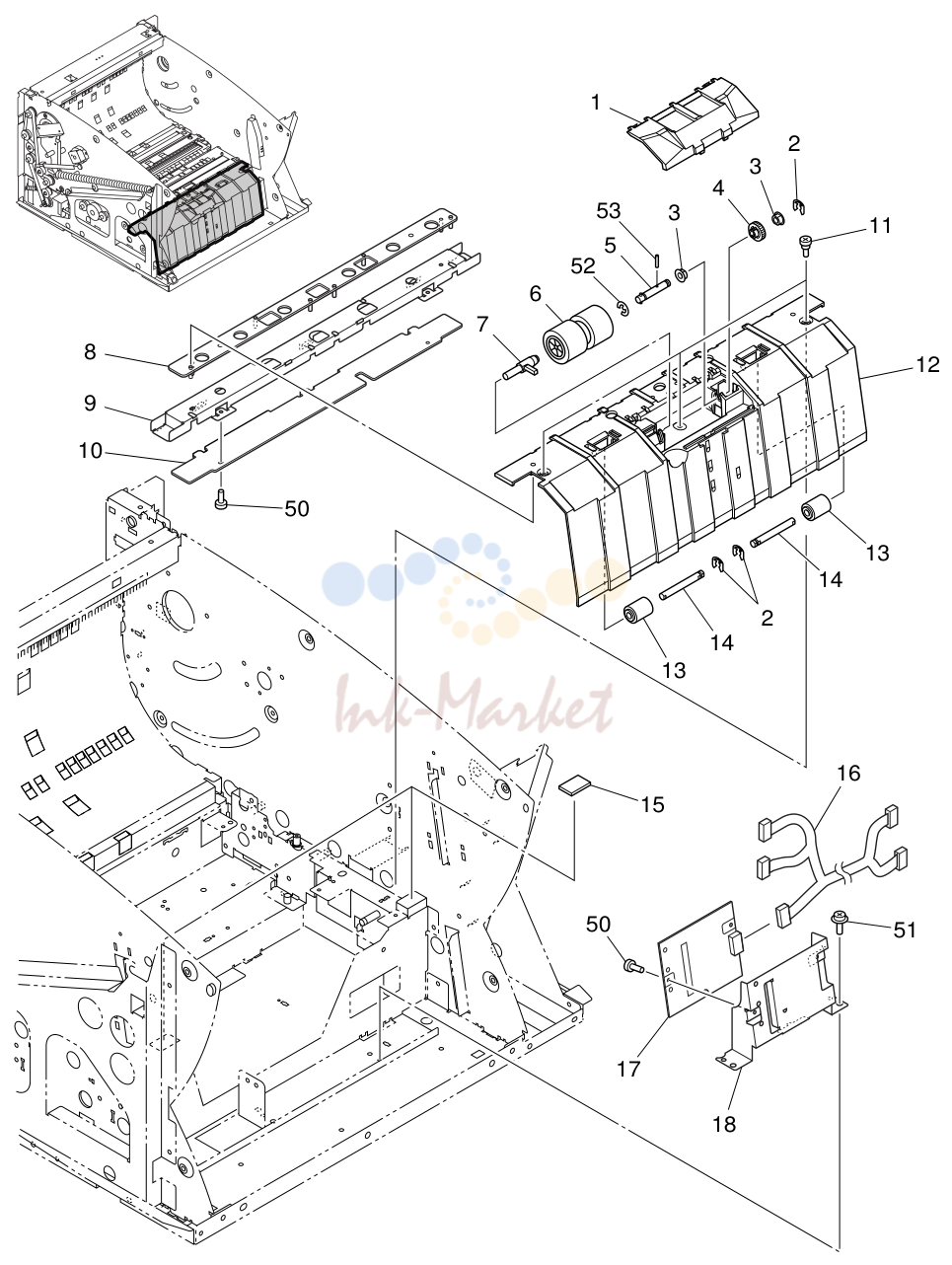

ENTRANCE GUIDE, LOWER
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7708-000 запросить цену → | STOPPER, RING |
| 3 | FS1-1205-000 запросить цену → | BUSHING, 6x6L |
| 4 | MS2-0172-000 запросить цену → | GEAR, Z19 |
| 5 | MF1-4496-000 запросить цену → | SHAFT, RETARD ROLLER, DRIVE |
| 6 | MG1-4072-000 запросить цену → | ROLLER, RETARD |
| 7 | MG1-3471-000 запросить цену → | LEVER, SEPARATION RELEASE |
| 8 | MA2-8048-000 запросить цену → | PLATE, WINDOW, US-SENSOR |
| 9 | MA2-8047-000 запросить цену → | PLATE, US-SENSOR |
| 10 | MG1-4054-000 запросить цену → | плата ASS'Y, US-SENSOR, DRIVE |
| 11 | FS1-9010-000 запросить цену → | SCREW, PH M3x3, STEPPED 2.2 |
| 12 | MA2-8050-000 запросить цену → | GUIDE, INLET, LOWER |
| 13 | MA2-8053-000 запросить цену → | COLLAR, RETURN |
| 14 | MA2-8054-000 запросить цену → | SHAFT, RETURN COLLAR |
| 15 | MF1-4543-000 запросить цену → | PLATE, STOPPER |
| 16 | MG1-4098-000 запросить цену → | CABLE ASS'Y, DF-TRAY |
| 17 | MG1-4077-000 запросить цену → | плата ASS'Y, TRAY DETECT |
| 18 | MA2-8255-000 запросить цену → | PLATE, SHIELD |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 51 | XA9-1450-000 запросить цену → | SCREW, TP M4x6, ROUND-END |
| 52 | XD2-1100-402 запросить цену → | RING, E 4 |
| 53 | XD3-2200-102 запросить цену → | PIN, DOWEL 2x10 |

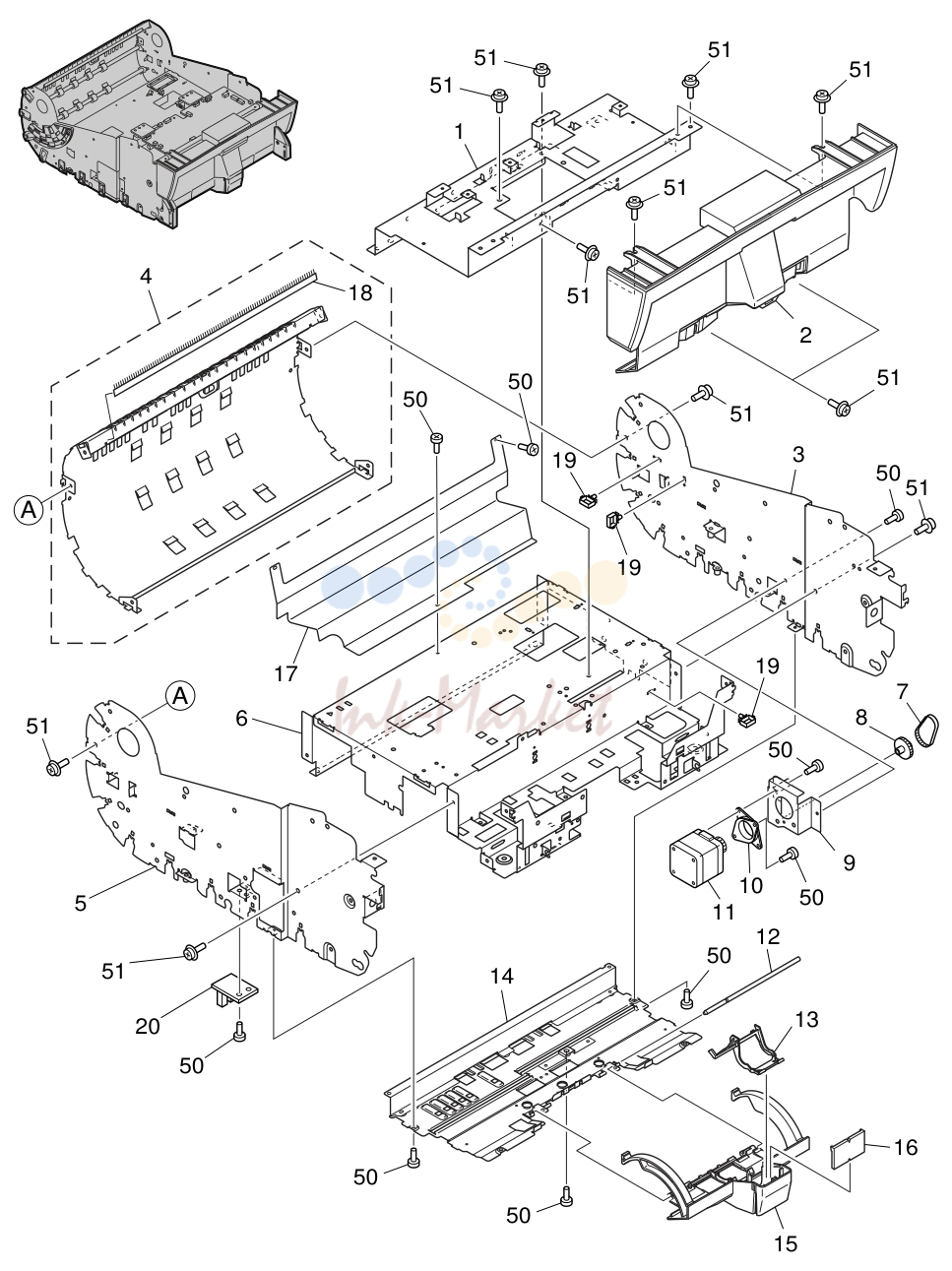

UPPER узел-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | MG1-4089-000 запросить цену → | COVER, FRONT, UPPER |
| 3 | MA2-8067-000 запросить цену → | PLATE, RIGHT, UPPER узел |
| 4 | MF1-4521-000 запросить цену → | PLATE, U-TURN, UPPER узел |
| 5 | MA2-8068-000 запросить цену → | PLATE, LEFT, UPPER узел |
| 6 | MA2-8066-000 запросить цену → | PLATE, MIDDLE, UPPER узел |
| 7 | XF2-1605-040 запросить цену → | BELT, TIMING 4-50T |
| 8 | MS2-0187-000 запросить цену → | GEAR, Z47, PULLY Z18 |
| 9 | MF1-4494-000 запросить цену → | PLATE, MOTOR, PLATEN UPPER |
| 10 | FB3-2195-000 запросить цену → | MOUNT, MOTOR, RUBBER |
| 11 | MF1-4492-000 запросить цену → | MOTOR, STEPPING, DC |
| 12 | MA2-8160-000 запросить цену → | SHAFT, PIVOT, COVER |
| 13 | MA2-8159-000 запросить цену → | LEVER, SENSOR, DOCUMENT |
| 14 | MF1-4551-000 запросить цену → | GUIDE, INLET, UPPER |
| 15 | MA2-8152-000 запросить цену → | COVER, PICKUP |
| 16 | MA2-8168-000 запросить цену → | GUIDE, LIGHT, INLET UPPER |
| 17 | MA2-8040-000 запросить цену → | PLATE, BLIND |
| 18 | MA2-8141-000 запросить цену → | ELIMINATOR, STATIC, BRUSH |
| 19 | WT2-5653-000 запросить цену → | CLAMP, CABLE, REUSE |
| 20 | MG1-4078-000 запросить цену → | плата ASS’Y, SENSOR |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 51 | XA9-1450-000 запросить цену → | SCREW, TP M4x6, ROUND-END |

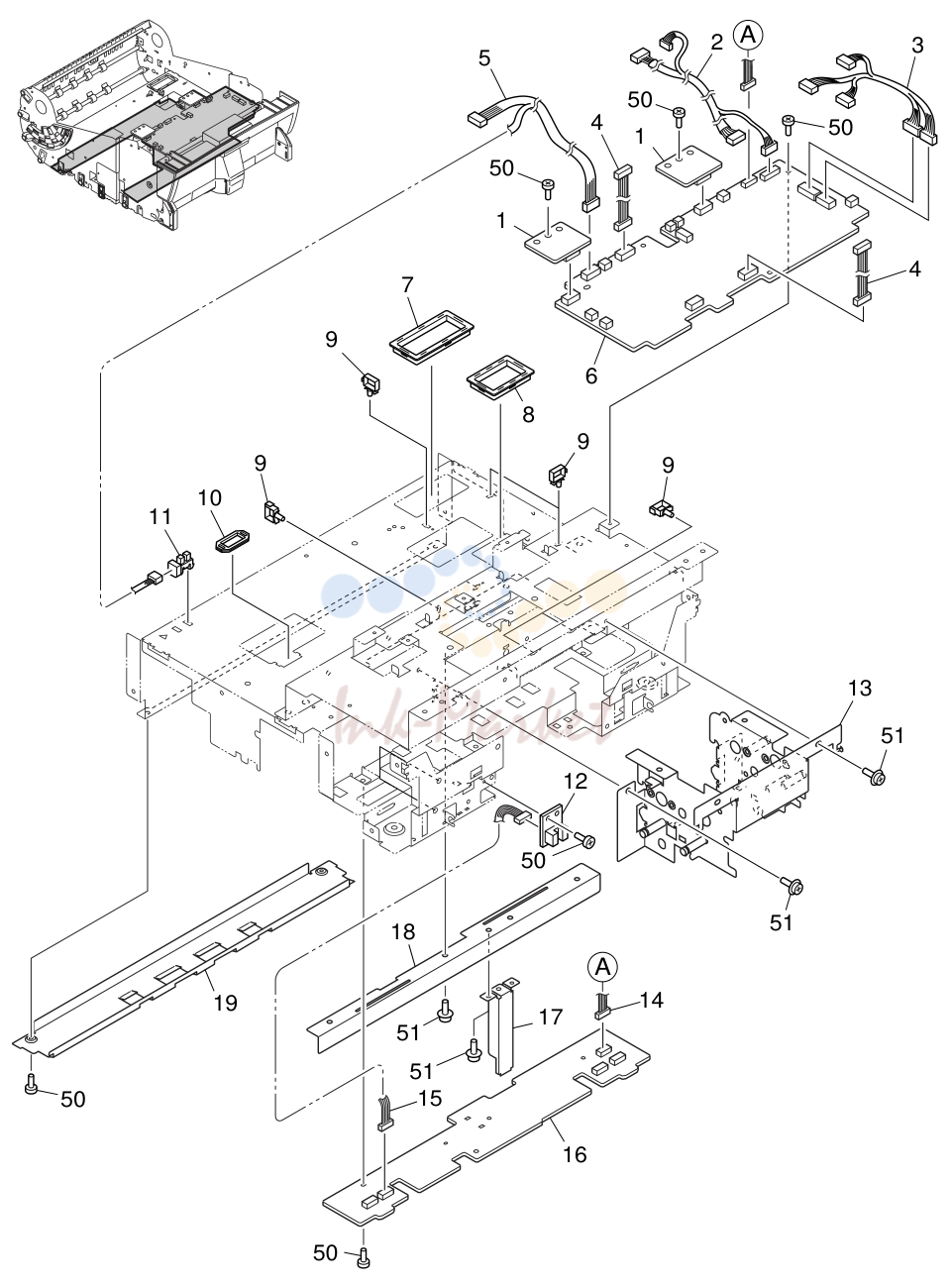

UPPER узел-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | MG1-4091-000 запросить цену → | CABLE ASS'Y, CISF-MAIN DRIVE |
| 3 | MG1-4102-000 запросить цену → | CABLE ASS'Y, UPPER узел |
| 4 | MG1-4103-000 запросить цену → | CABLE ASS'Y, MOTOR, PICKUP FEED |
| 5 | MG1-4105-000 запросить цену → | CABEL ASS'Y, PLATEN FRONT |
| 6 | MG1-4056-000 запросить цену → | плата ASS'Y, MAIN DRIVE |
| 7 | WT2-5061-000 запросить цену → | BUSHING, CABLE |
| 8 | WT2-5666-000 запросить цену → | BUSHING, CABLE |
| 9 | WT2-5653-000 запросить цену → | CLAMP, CABLE, REUSE |
| 10 | WT2-5760-000 запросить цену → | BUSHING, CABLE |
| 11 | WG8-5713-000 запросить цену → | PHOTO INTERRUPTER |
| 12 | MG1-4078-000 запросить цену → | плата ASS'Y, SENSOR |
| 13 | MA2-8077-000 запросить цену → | PLATE, DRIVE, FEED ROLLER |
| 14 | MG1-4106-000 запросить цену → | CABEL ASS'Y, DF SENSOR |
| 15 | MG1-4107-000 запросить цену → | CABEL ASS'Y, PICKUP SENSOR |
| 16 | MG1-4055-000 запросить цену → | плата ASS'Y, US-SENSOR |
| 17 | MA2-8110-000 запросить цену → | PLATE, SUPPORT, INLET |
| 18 | MA2-8072-000 запросить цену → | PLATE, SLIT, FRAME DETECT |
| 19 | MA2-8200-000 запросить цену → | GUIDE, READING FRONT, REAR |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 51 | XA9-1450-000 запросить цену → | SCREW, TP M4x6, ROUND-END |

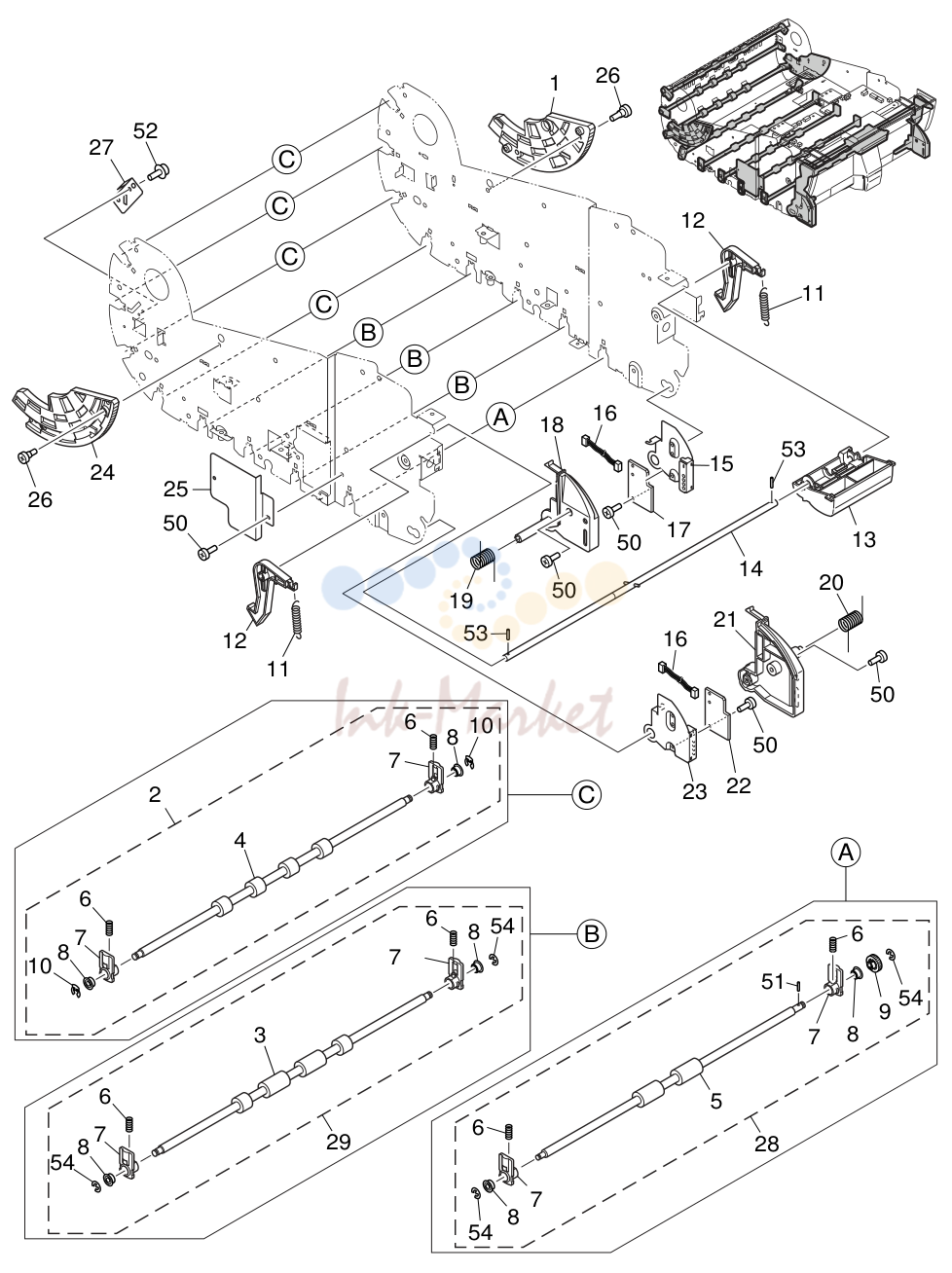

UPPER узел-3
| № | Артикул | Наименование |
|---|---|---|
| 2 | MG1-4050-000 запросить цену → | ROLLER узел, U-TURN, FOLLOWER |
| 3 | MA2-8293-000 запросить цену → | ROLLER, READING, FOLLOWER |
| 4 | MA2-8073-000 запросить цену → | ROLLER, U-TURN, FOLLOWER |
| 5 | MA2-8074-000 запросить цену → | ROLLER, REGISTRATION, UPPER |
| 6 | MS1-2475-000 запросить цену → | SPRING, COMPRESSION |
| 7 | MA2-6860-000 запросить цену → | HOLDER, BEARING |
| 8 | XG9-0678-000 запросить цену → | BEARING, BALL |
| 9 | MS2-0167-000 запросить цену → | GEAR, Z21 |
| 10 | MA2-7708-000 запросить цену → | STOPPER, RING |
| 11 | MS1-2531-000 запросить цену → | SPRING, TENSION |
| 12 | MA2-8101-000 запросить цену → | HOOK, LOCK |
| 13 | MA2-8100-000 запросить цену → | LEVER, LOCK |
| 14 | MF1-4513-000 запросить цену → | SHAFT, SUPPORT, LOCK |
| 15 | MA2-8172-000 запросить цену → | PLATE, GROUNDING, STAPLE RIGHT |
| 16 | MG1-4108-000 запросить цену → | CABEL ASS'Y, STAPLE |
| 17 | MG1-4075-000 запросить цену → | плата ASS'Y, STAPLE, RIGHT |
| 18 | MA2-8171-000 запросить цену → | COVER, STAPLE, RIGHT |
| 19 | MA2-8173-000 запросить цену → | SPRING, TORSION, STAPLE RIGHT |
| 20 | MA2-8176-000 запросить цену → | SPRING, TORSION, STAPLE LEFT |
| 21 | MA2-8174-000 запросить цену → | COVER, ATAPLE, LEFT |
| 22 | MG1-4076-000 запросить цену → | плата ASS'Y, STAPLE, LEFT |
| 23 | MA2-8175-000 запросить цену → | PLATE, GROUNDING, STAPLE LEFT |
| 24 | MA2-8071-000 запросить цену → | GEAR, DAMPING, LEFT |
| 25 | MA2-8075-000 запросить цену → | COVER, PRE-IMPRINTER |
| 26 | FS1-9010-000 запросить цену → | SCREW, PH M3x3, STEPPED 2.2 |
| 27 | MA2-8237-000 запросить цену → | PLATE, STOPPER |
| 28 | MG1-4049-000 запросить цену → | ROLLER узел, REGISTRATION, UPPER |
| 29 | MG1-4112-000 запросить цену → | ROLLER узел, READING, FOLLOWER |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 51 | XD3-2200-102 запросить цену → | PIN, DOWEL 2x10 |
| 52 | XB6-7300-405 запросить цену → | SCREW, TP M3x4 |
| 53 | XD3-2200-182 запросить цену → | PIN, DOWEL 2x18 |
| 54 | XD2-1100-402 запросить цену → | RING, E 4 |

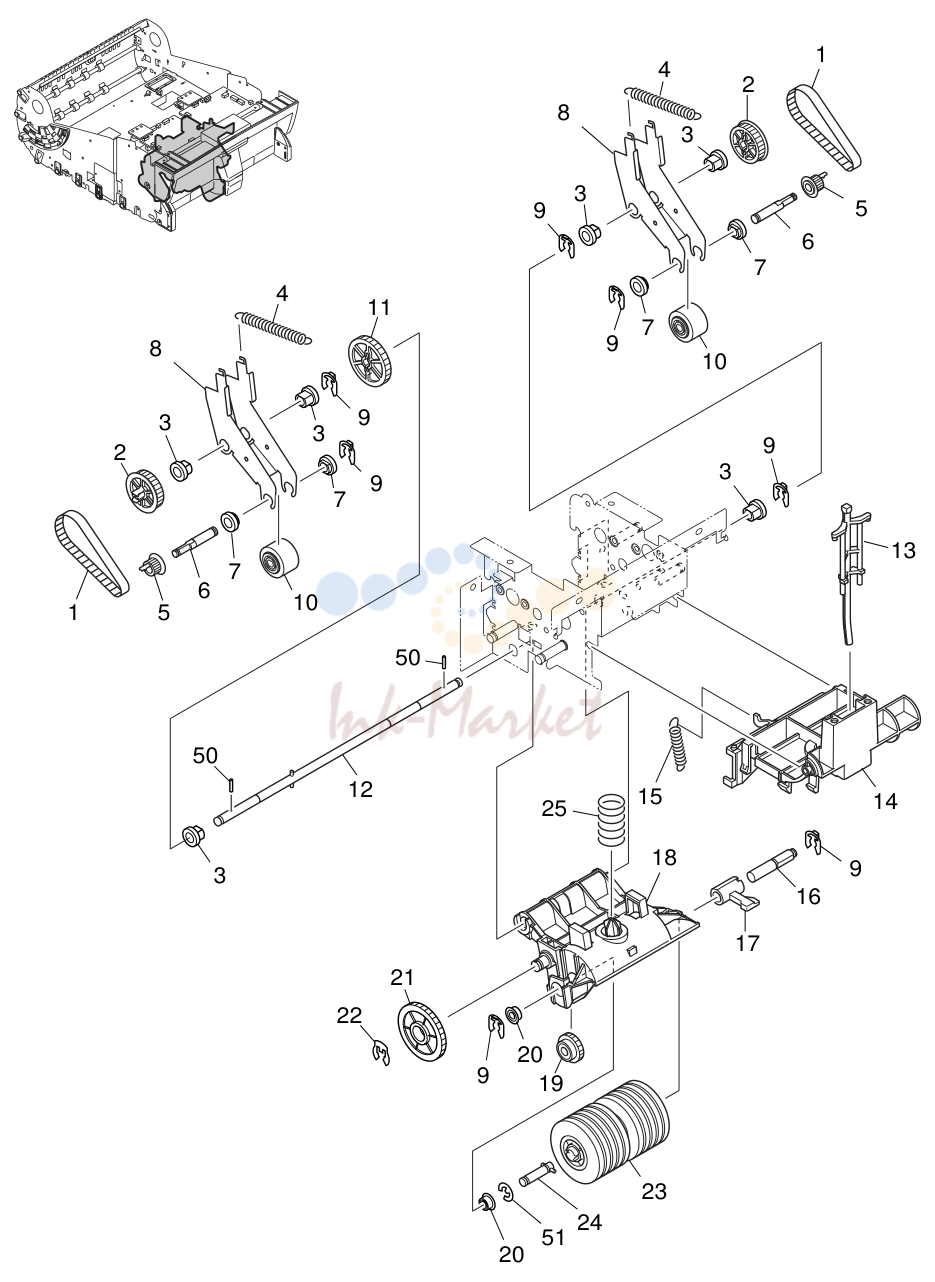

PICKUP узел-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | MS1-3214-000 запросить цену → | PULLY, Z45 |
| 3 | FS1-1422-000 запросить цену → | BUSHING, 6x8L |
| 4 | MS1-2529-000 запросить цену → | SPRING, TENSION |
| 5 | MS1-3213-000 запросить цену → | PULLY, Z15 |
| 6 | MA2-8087-000 запросить цену → | SHAFT, RETURN ROLLER |
| 7 | RS1-1042-000 запросить цену → | BUSHING, 6x3.5L |
| 8 | MA2-8086-000 запросить цену → | ARM, RETURN |
| 9 | MA2-7708-000 запросить цену → | STOPPER, RING |
| 10 | MA2-8085-000 запросить цену → | ROLLER, RETURN |
| 11 | MS2-0169-000 запросить цену → | GEAR, Z45 |
| 12 | MF1-4512-000 запросить цену → | SHAFT, SUPPORT, FEED |
| 13 | MA2-8079-000 запросить цену → | GUIDE, LIGHT, LONG |
| 14 | MA2-8078-000 запросить цену → | STOPPER, FEED ROLLER |
| 15 | MS1-2534-000 запросить цену → | SPRING, TENSION |
| 16 | MA2-8082-000 запросить цену → | SHAFT, SUPPORT, FEED ROLLER |
| 17 | MA2-8083-000 запросить цену → | LEVER, FEED ROLLER |
| 18 | MA2-8080-000 запросить цену → | MOUNT, FEED ROLLER |
| 19 | MF1-4515-000 запросить цену → | GEAR, ONE-WAY, Z25 |
| 20 | XG9-0678-000 запросить цену → | BEARING, BALL |
| 21 | MS2-0168-000 запросить цену → | GEAR, Z36 |
| 22 | MA2-8043-000 запросить цену → | STOPPER, RING 8 |
| 23 | MA2-8111-000 запросить цену → | ROLLER, FEED |
| 24 | MF1-4498-000 запросить цену → | SHAFT, DRIVE, FEED |
| 25 | MS1-2539-000 запросить цену → | SPRING, COMPRESSION |
| 50 | XD3-2200-142 запросить цену → | PIN, DOWEL 2x14 |
| 51 | XD2-1100-402 запросить цену → | RING, E 4 |
PICKUP узел-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | RH7-1278-000 запросить цену → | MOTOR, STEPPING, DC |
| 3 | MA2-8090-000 запросить цену → | SHAFT, UP-DOWN, RETURN |
| 4 | MA2-7708-000 запросить цену → | STOPPER, RING |
| 5 | FS1-1422-000 запросить цену → | BUSHING, 6x8L |
| 6 | MA2-8089-000 запросить цену → | GEAR, RETURN, Z30 |
| 7 | MS1-2535-000 запросить цену → | SPRING, TENSION |
| 8 | MA2-8156-000 запросить цену → | LEVER, UP-DOWN |
| 9 | MS2-0171-000 запросить цену → | GEAR, Z75, Z14 |
| 10 | MS2-0170-000 запросить цену → | GEAR, Z30 |
| 11 | MS2-0182-000 запросить цену → | GEAR, Z25 |
| 12 | MS2-0186-000 запросить цену → | GEAR, Z27, PULLY Z22 |
| 13 | MS2-0181-000 запросить цену → | GEAR, Z76, Z22 |
| 14 | XF2-1107-540 запросить цену → | BELT, TIMING 4-75T |
| 15 | MS1-3216-000 запросить цену → | PULLY, Z22 |
| 16 | MA2-7200-000 запросить цену → | BUSHING, W/STOPPER |
| 17 | MA2-8153-000 запросить цену → | SHAFT, DRIVE |
| 18 | MF1-4502-000 запросить цену → | GEAR, ONE-WAY, Z20 |
| 19 | MS2-0180-000 запросить цену → | GEAR, Z25 |
| 20 | MA2-8154-000 запросить цену → | SHAFT, IDLER |
| 21 | MF1-4522-000 запросить цену → | ARM, PICKUP |
| 22 | MF1-4503-000 запросить цену → | ROLLER, PICKUP |
| 23 | MA2-8157-000 запросить цену → | SHAFT, PIVOT |
| 50 | XD3-2200-142 запросить цену → | PIN, DOWEL 2x14 |
| 51 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
READING узел, UPPER
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8197-000 запросить цену → | PLATE, GROUNDING, READING плата 2 |
| 3 | MA2-8196-000 запросить цену → | PLATE, GROUNDING, READING плата 1 |
| 4 | MG1-4040-000 запросить цену → | ROLLER узел, PLATEN |
| 5 | MS1-2536-000 запросить цену → | SPRING, COMPRESSION |
| 6 | MA2-8198-000 запросить цену → | PLATE, READING узел, LEFT |
| 7 | MF1-4506-000 запросить цену → | PHOTO INTERRUPTER |
| 8 | MG1-4111-000 запросить цену → | CABEL ASS'Y, SHADING, FRONT |
| 9 | MA2-8202-000 запросить цену → | COVER, PI SENSOR |
| 10 | WT2-5653-000 запросить цену → | CLAMP, CABLE, REUSE |
| 11 | MA2-8193-000 запросить цену → | PLATE, SLIDE, READING узел |
| 12 | MA2-8204-000 запросить цену → | COVER, FFC, READING UPPER |
| 13 | MF1-4488-000 запросить цену → | MOTOR, STEPPING, DC |
| 14 | MA2-8203-000 запросить цену → | COVER, MOTOR |
| 15 | MA2-8190-000 запросить цену → | COLLAR |
| 16 | MA2-8192-000 запросить цену → | PLATE, READING узел, RIGHT |
| 17 | MH2-5351-000 запросить цену → | FFC, CIS FRONT |
| 18 | MA2-8195-000 запросить цену → | PLATE, GROUNDING, READING узел |
| 19 | MF1-4505-000 запросить цену → | BOX, READING SENSOR |
| 20 | MH7-7055-000 запросить цену → | CIS узел |
| 21 | MF1-4553-000 запросить цену → | COVER, READING SENSOR |
| 22 | MH7-1156-000 запросить цену → | FAN |
| 23 | MF1-4554-000 запросить цену → | COVER, BLOWER |
| 24 | FS1-9010-000 запросить цену → | SCREW, PH M3x3, STEPPED 2.2 |
| 25 | MG1-4079-000 запросить цену → | плата ASS'Y, READING |
| 26 | MA2-8305-000 запросить цену → | PACKING, RIGHT |
| 28 | MA2-8299-000 запросить цену → | COVER, READING плата, UPPER |
| 50 | XA9-0283-000 запросить цену → | SCREW, TAPPING B, TP M3x6 |
| 51 | XB4-7300-807 запросить цену → | SCREW, TAPPING B, BH M3x8 |
| 52 | XB6-7300-405 запросить цену → | SCREW, TP M3x4 |
| 53 | XA9-1900-000 запросить цену → | SCREW, BH M3X8 TAP B, WASHERS |
BASE FRAME-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8033-000 запросить цену → | PLATE, RIGHT |
| 3 | WT2-5760-000 запросить цену → | BUSHING, CABLE |
| 4 | WT2-5653-000 запросить цену → | CLAMP, CABLE, REUSE |
| 5 | WT2-5666-000 запросить цену → | BUSHING, CABLE |
| 6 | MA2-8236-000 запросить цену → | PLATE, LOWER, BLIND |
| 7 | MA2-8235-000 запросить цену → | PLATE, LOWER 2, RIGHT |
| 8 | MF1-4504-000 запросить цену → | PLATE, LOWER, RIGHT |
| 9 | MA2-8031-000 запросить цену → | PLATE, SUPPORT |
| 10 | MA2-8032-000 запросить цену → | PLATE, MIDDLE |
| 11 | WT2-5965-000 запросить цену → | CLAMP, CABLE, GROUNDING |
| 12 | MA2-8234-000 запросить цену → | PLATE, LOWER 2, LEFT |
| 13 | MA2-8225-000 запросить цену → | PLATE, LOWER, LEFT |
| 14 | MA2-8034-000 запросить цену → | PLATE, LEFT |
| 15 | MA2-8030-000 запросить цену → | PLATE, BOTTOM |
| 16 | MA2-8141-000 запросить цену → | ELIMINATOR, STATIC, BRUSH |
| 17 | WT2-5680-000 запросить цену → | CLAMP, CABLE, FLAT |
| 18 | XH9-0118-000 запросить цену → | FOOT |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 51 | XA9-1450-000 запросить цену → | SCREW, TP M4x6, ROUND-END |
BASE FRAME-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8094-000 запросить цену → | HINGE, ROTATION |
| 3 | MA2-8097-000 запросить цену → | PLATE, HOLDING, RIGHT |
| 4 | MA2-8093-000 запросить цену → | SHAFT, ROTATION |
| 5 | MA2-8123-000 запросить цену → | PLATE, DAMPER |
| 6 | MG1-4027-000 запросить цену → | DAMPER узел, RIGHT |
| 7 | MG1-4028-000 запросить цену → | DAMPER узел, LEFT |
| 8 | RS1-1042-000 запросить цену → | BUSHING, 6x3.5L |
| 9 | MA2-8095-000 запросить цену → | SHAFT, ASIST A |
| 10 | MA2-8096-000 запросить цену → | SHAFT, ASIST B |
| 11 | MS1-2530-000 запросить цену → | SPRING, TENSION |
| 12 | MA2-8103-000 запросить цену → | COVER, UP-DOWN |
| 13 | MA2-7702-000 запросить цену → | GUIDE, LIGHT |
| 14 | MA2-8102-000 запросить цену → | SHAFT, LOCK |
| 15 | MA2-8092-000 запросить цену → | ARM, UPPER, LEFT |
| 16 | MA2-8214-000 запросить цену → | PLATE, SUPPORT |
| 17 | MA2-8098-000 запросить цену → | PLATE, HOLDING, LEFT |
| 18 | WT2-5653-000 запросить цену → | CLAMP, CABLE, REUSE |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 51 | XA9-1450-000 запросить цену → | SCREW, TP M4x6, ROUND-END |
| 52 | XA9-0894-000 запросить цену → | SCREW, BH M3x7, ROUND-END |
| 53 | XB6-7400-809 запросить цену → | SCREW, TP M4x8 |
DRIVE ROLLER в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8039-000 запросить цену → | ROLLER, U-TURN 1 |
| 3 | MA2-8046-000 запросить цену → | ROLLER, READING, MIDDLE |
| 4 | MA2-8045-000 запросить цену → | ROLLER, READING, FRONT |
| 5 | MF1-4495-000 запросить цену → | ROLLER, REGISTRATION, LOWER |
| 6 | XG9-0679-000 запросить цену → | BEARING, BALL |
| 7 | XF2-1822-960 запросить цену → | BELT, TIMING 6-229T |
| 8 | MS1-2527-000 запросить цену → | SPRING, TENSION |
| 9 | MF1-4511-000 запросить цену → | PLATE, TENSION, CLUTCH |
| 10 | MA2-7708-000 запросить цену → | STOPPER, RING |
| 11 | MF1-4516-000 запросить цену → | PULLY, BEARING, Z30 |
| 12 | MA2-8043-000 запросить цену → | STOPPER, RING 8 |
| 13 | MG1-4100-000 запросить цену → | CABLE ASS'Y, CLUTCH BACK |
| 14 | MH7-5058-000 запросить цену → | CLUTCH, EM |
| 15 | MS1-3217-000 запросить цену → | PULLY, MAIN OUT, Z24 |
| 16 | MS1-3211-000 запросить цену → | PULLY, MAIN, Z24 |
| 17 | MF1-4514-000 запросить цену → | COLLAR, IDLER, BEARING |
| 18 | MG1-4099-000 запросить цену → | CABLE ASS'Y, CLUTCH FRONT |
| 19 | MA2-6808-000 запросить цену → | SPRING, TORSION |
| 20 | MA2-6769-000 запросить цену → | ARM, BRAKE |
| 21 | XF2-1820-760 запросить цену → | BELT, TIMING 6-207T |
| 22 | MS1-2526-000 запросить цену → | SPRING, TENSION |
| 23 | MF1-4510-000 запросить цену → | PLATE, TENSION, MAIN |
| 24 | MS2-0177-000 запросить цену → | GEAR, Z24 |
| 25 | MF1-4517-000 запросить цену → | GEAR, IDLER, BEARING |
| 26 | MA2-8294-000 запросить цену → | ROLLER, READING, REAR |
| 27 | MA2-4533-000 запросить цену → | TUBE |
| 50 | XA9-1450-000 запросить цену → | SCREW, TP M4x6, ROUND-END |
| 51 | XD3-2200-142 запросить цену → | PIN, DOWEL 2x14 |
EJECT DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | WT2-5653-000 запросить цену → | CLAMP, CABLE, REUSE |
| 3 | MA2-8140-000 запросить цену → | FRAME, EJECT |
| 4 | MS2-0183-000 запросить цену → | GEAR, Z17, Z48 |
| 5 | MS2-0184-000 запросить цену → | GEAR, Z22 |
| 6 | XG9-0616-000 запросить цену → | BEARING, BALL, FLANGE |
| 7 | WT2-5760-000 запросить цену → | BUSHING, CABLE |
| 8 | MG1-4094-000 запросить цену → | CABLE ASS'Y, EJECT плата |
| 9 | MA2-7708-000 запросить цену → | STOPPER, RING |
| 10 | MG1-4059-000 запросить цену → | плата ASS'Y, EJECT |
| 11 | MA2-8143-000 запросить цену → | LEVER |
| 12 | MF1-4500-000 запросить цену → | MOTOR, BRUSHLESS, DC |
| 13 | MA2-8144-000 запросить цену → | ROLLER, EJECT, DRIVE |
| 14 | MA2-8181-000 запросить цену → | PLATE, BLIND |
| 50 | FB3-8873-000 запросить цену → | SCREW, BH M4x4, ROUND-END |
| 51 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 52 | XD3-2200-102 запросить цену → | PIN, DOWEL 2x10 |
PICKUP TRAY DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | XG9-0679-000 запросить цену → | BEARING, BALL |
| 3 | MS2-0173-000 запросить цену → | GEAR, Z19, Z50 |
| 4 | MS2-0174-000 запросить цену → | GEAR, Z45 |
| 5 | MS2-0176-000 запросить цену → | GEAR, Z20 |
| 6 | MF1-4507-000 запросить цену → | PLATE, DRIVE, RETARD ROLLER |
| 7 | MF1-4500-000 запросить цену → | MOTOR, BRUSHLESS, DC |
| 8 | MS2-0175-000 запросить цену → | GEAR, Z65, Z18 |
| 9 | MF1-4508-000 запросить цену → | MOUNT, DRIVE, PICKUP TRAY |
| 10 | WT2-5653-000 запросить цену → | CLAMP, CABLE, REUSE |
| 11 | WT2-5666-000 запросить цену → | BUSHING, CABLE |
| 12 | MG1-4104-000 запросить цену → | CABLE ASS'Y, SERARATION MOTOR |
| 13 | RH7-1262-000 запросить цену → | MOTOR, STEPPING, DC |
| 14 | MA2-8254-000 запросить цену → | SHAFT, DRIVE |
| 15 | MA2-8253-000 запросить цену → | LATCH, UP-DOWN |
| 16 | MS1-2532-000 запросить цену → | SPRING, COMPRESSION |
| 17 | MA2-8252-000 запросить цену → | GEAR, LATCH, UP-DOWN |
| 18 | MG1-4109-000 запросить цену → | CABLE ASS'Y, SERARATION MOTOR 2 |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3x5, ROUND-END |
| 51 | XD3-2200-142 запросить цену → | PIN, DOWEL 2x14 |
| 52 | XB2-8400-807 запросить цену → | SCREW, BH M3x8, WASHERS |
READING узел, LOWER-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | MH2-5350-000 запросить цену → | FFC, CIS BACK |
| 3 | MH7-7055-000 запросить цену → | CIS узел |
| 4 | MA2-8195-000 запросить цену → | PLATE, GROUNDING, READING узел |
| 5 | MA2-8192-000 запросить цену → | PLATE, READING узел, RIGHT |
| 6 | MS1-2538-000 запросить цену → | SPRING, COMPRESSION |
| 7 | MF1-4505-000 запросить цену → | BOX, READING SENSOR |
| 8 | MA2-8201-000 запросить цену → | COVER, FFC, READING LOWER |
| 9 | MF1-4506-000 запросить цену → | PHOTO INTERRUPTER |
| 10 | MG1-4110-000 запросить цену → | CABEL ASS'Y, BLOWER FAN, FRONT |
| 11 | MA2-8202-000 запросить цену → | COVER, PI SENSOR |
| 12 | MA2-8198-000 запросить цену → | PLATE, READING узел, LEFT |
| 13 | MA2-8190-000 запросить цену → | COLLAR |
| 14 | WT2-5653-000 запросить цену → | CLAMP, CABLE, REUSE |
| 15 | VS1-7177-005 запросить цену → | CONNECTOR, 5P |
| 16 | MA2-8203-000 запросить цену → | COVER, MOTOR |
| 17 | MF1-4488-000 запросить цену → | MOTOR, STEPPING, DC |
| 18 | MA2-8197-000 запросить цену → | PLATE, GROUNDING, READING плата 2 |
| 19 | MA2-8193-000 запросить цену → | PLATE, SLIDE, READING узел |
| 20 | MG1-4079-000 запросить цену → | плата ASS'Y, READING |
| 21 | MA2-8196-000 запросить цену → | PLATE, GROUNDING, READING плата 1 |
| 22 | MH7-1156-000 запросить цену → | FAN |
| 23 | MF1-4554-000 запросить цену → | COVER, BLOWER |
| 24 | MF1-4553-000 запросить цену → | COVER, READING SENSOR |
| 25 | MG1-4092-000 запросить цену → | CABLE ASS'Y, CISB |
| 26 | MA2-8305-000 запросить цену → | PACKING, RIGHT |
| 27 | MA2-8306-000 запросить цену → | PACKING, LEFT |
| 50 | XA9-0283-000 запросить цену → | SCREW, TAPPING B, TP M3x6 |
| 51 | XB4-7300-807 запросить цену → | SCREW, TAPPING B, BH M3x8 |
| 52 | XB6-7300-405 запросить цену → | SCREW, TP M3x4 |
| 53 | XA9-1900-000 запросить цену → | SCREW, BH M3x8 TAP B, WASHERS |
Полный список запчастей доступен по запросу.
комментарии
