Canon Imageformula Dr M260 — каталог запчастей со схемами

Canon Imageformula Dr M260 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

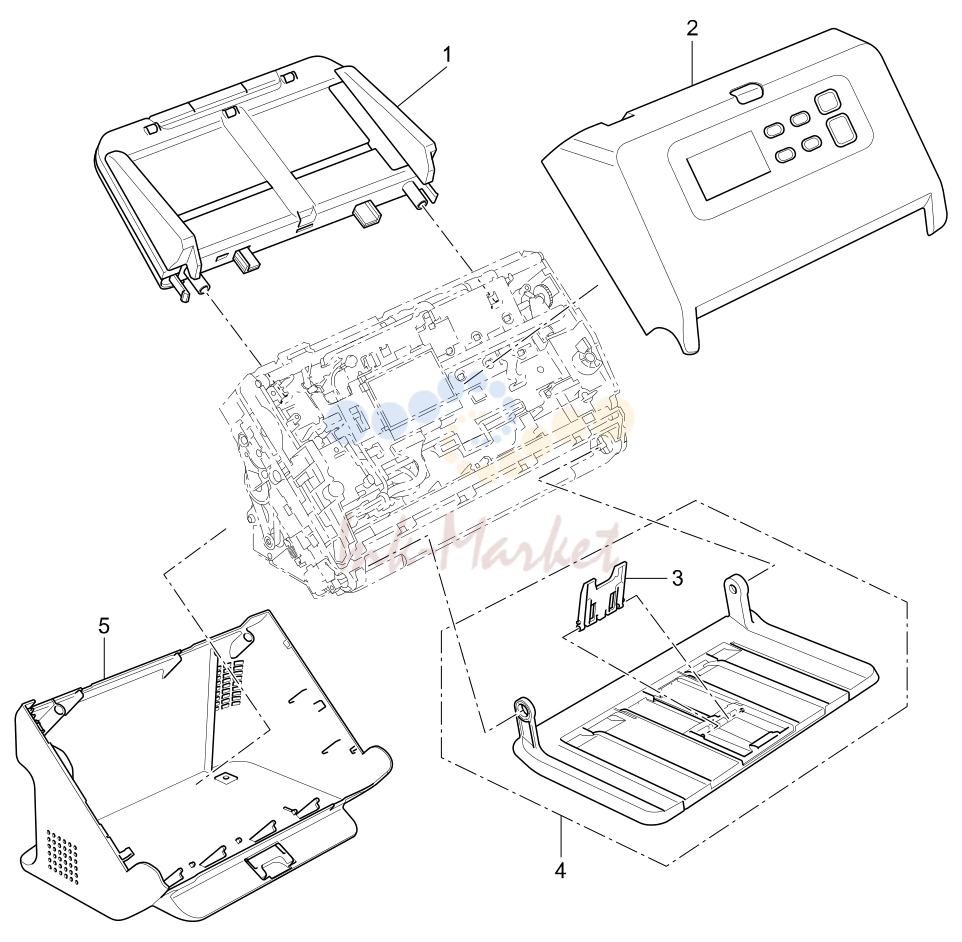

EXTERNAL COVERS

№	Артикул	Наименование
1	MG1-5098-020 запросить цену →	TRAY, PICKUP
2	MG1-5155-000 запросить цену →	COVER, UPPER узел
3	MA3-0980-000 запросить цену →	STOPPER, EJECT
4	MG1-5156-000 запросить цену →	TRAY, EJECT
5	MG1-5154-000 запросить цену →	COVER, LOWER
1	MA3-0771-000 запросить цену →	LEVER, LOCK
2	MA3-0710-000 запросить цену →	LEVER, DETECT, DOCUMENT
3	MS1-2595-000 запросить цену →	SPRING, TENSION
4	MG1-5108-000 запросить цену →	STOPPER узел, DOCUMENT
5	MS1-2627-000 запросить цену →	SPRING, COMPRESSION
6	MG1-5106-020 запросить цену →	FLOAT узел, SEPARATION
7	MG1-5123-000 запросить цену →	RETARD ROLLER OTHER THAN CN MG1-5123-00C 1 RETARD ROLLER CN
8	MF1-4896-000 запросить цену →	PLATE, REINFORCEMENT
9	MA3-0712-000 запросить цену →	LEVER, OPEN SENSOR
10	MA3-0713-000 запросить цену →	SPRING, TORSION
11	MA2-7708-000 запросить цену →	STOPPER, RING
12	MG1-5105-000 запросить цену →	DRIVE узел, SHAFT GEAR, CAM
13	MA3-0839-000 запросить цену →	SHAFT, SUPPORT, GEAR
14	MS2-0258-000 запросить цену →	GEAR, HELICAL-SPUR, Z22-40
15	MA3-0727-000 запросить цену →	ELIMINATOR, STATIC
16	MA3-0683-000 запросить цену →	GUIDE, LIGHT, UPPER RF
17	MA3-0988-020 запросить цену →	SPRING, GROUNDING
18	MA2-9469-000 запросить цену →	ROLLER, FOLLOWER
19	MA3-0685-000 запросить цену →	SHAFT, FOLLOWER ROLLER
20	MA3-0684-000 запросить цену →	STOPPER, FOLLOWER SHAFT
21	MS1-2624-000 запросить цену →	SPRING, COMPRESSION
22	MA3-1070-000 запросить цену →	SHAFT, FOLLOWER REGIST ROLLER
23	MA3-0714-000 запросить цену →	PLATE, GROUNDING
24	MA2-6761-000 запросить цену →	STOPPER, CABLE
25	MG1-5259-000 запросить цену →	CABLE в сборе, SUB
26	MA3-0681-000 запросить цену →	GUIDE, LIGHT, UPPER LR
27	MF1-4944-040 запросить цену →	FRAME, UPPER
28	MA3-0586-020 запросить цену →	PLATE, UPPER FEED
29	MS2-0259-000 запросить цену →	GEAR, HELICAL-SPUR, Z25-25
30	MA3-0708-000 запросить цену →	SPRING, TORSION, UPPER RIGHT
31	MA3-0786-000 запросить цену →	GUIDE, LIGHT, ERROR
32	MH2-5492-000 запросить цену →	CABLE, FFC, JAM LEFT
33	MG1-5080-000 запросить цену →	плата в сборе, JAM SENSOR
34	MA3-0709-000 запросить цену →	SPRING, TORSION, UPPER LEFT
35	MA3-0711-000 запросить цену →	COVER, SEPARATION ROLLER
36	MG1-5107-000 запросить цену →	DRIVE узел, SEPARATION
37	MG1-5104-000 запросить цену →	ARM узел, PICKUP
38	MH2-5493-000 запросить цену →	CABLE, FFC, JAM RIGHT
50	XB4-7300-809 запросить цену →	SCREW, TAP, BINDING HEAD, M3X8

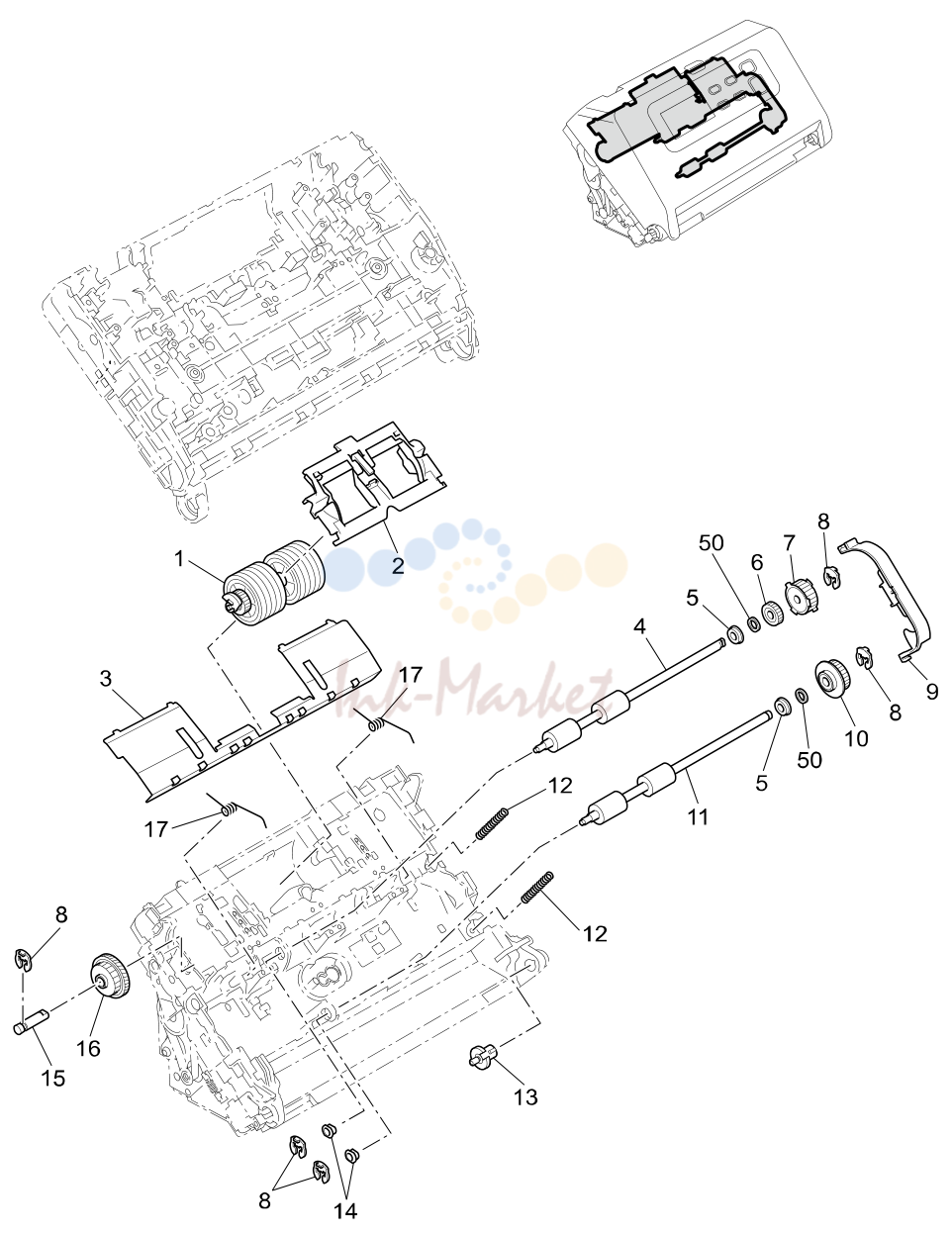

LOWER узел-1

№	Артикул	Наименование
1	MG1-5152-000 запросить цену →	FEED ROLLER OTHER THAN CN MG1-5152-00C 1 FEED ROLLER CN
2	MG1-5111-000 запросить цену →	COVER, FEED ROLLER
3	MA3-0717-000 запросить цену →	GUIDE, FEEDING, LOWER
4	MA3-0670-000 запросить цену →	ROLLER, REGISTRATION
5	MS2-9003-000 запросить цену →	BEARING, BALL 6-12 FLANGE
6	MF1-4894-000 запросить цену →	GEAR, SPUR Z19, ONE-WAY
7	MS1-3250-000 запросить цену →	PULLEY, Z54
8	MA2-9500-000 запросить цену →	STOPPER, PLASTIC, 4MM
9	MA3-0673-000 запросить цену →	COVER, PULLEY
10	MF1-4910-000 запросить цену →	PULLEY, Z54, ONE-WAY
11	MA3-0671-000 запросить цену →	ROLLER, EJECT
12	MS1-2630-000 запросить цену →	SPRING, COMPRESSION
13	MA2-9499-000 запросить цену →	DAMPER, TRAY
14	MS1-1042-000 запросить цену →	GUIDE, SHAFT 5
15	MA3-0723-000 запросить цену →	SHAFT, GEAR
16	MA3-0722-000 запросить цену →	GEAR, HELICAL-SPUR, Z47-15
17	MA3-0801-000 запросить цену →	SPRING, TORSION
50	XD1-1206-228 запросить цену →	WASHER, 6.2X0.8

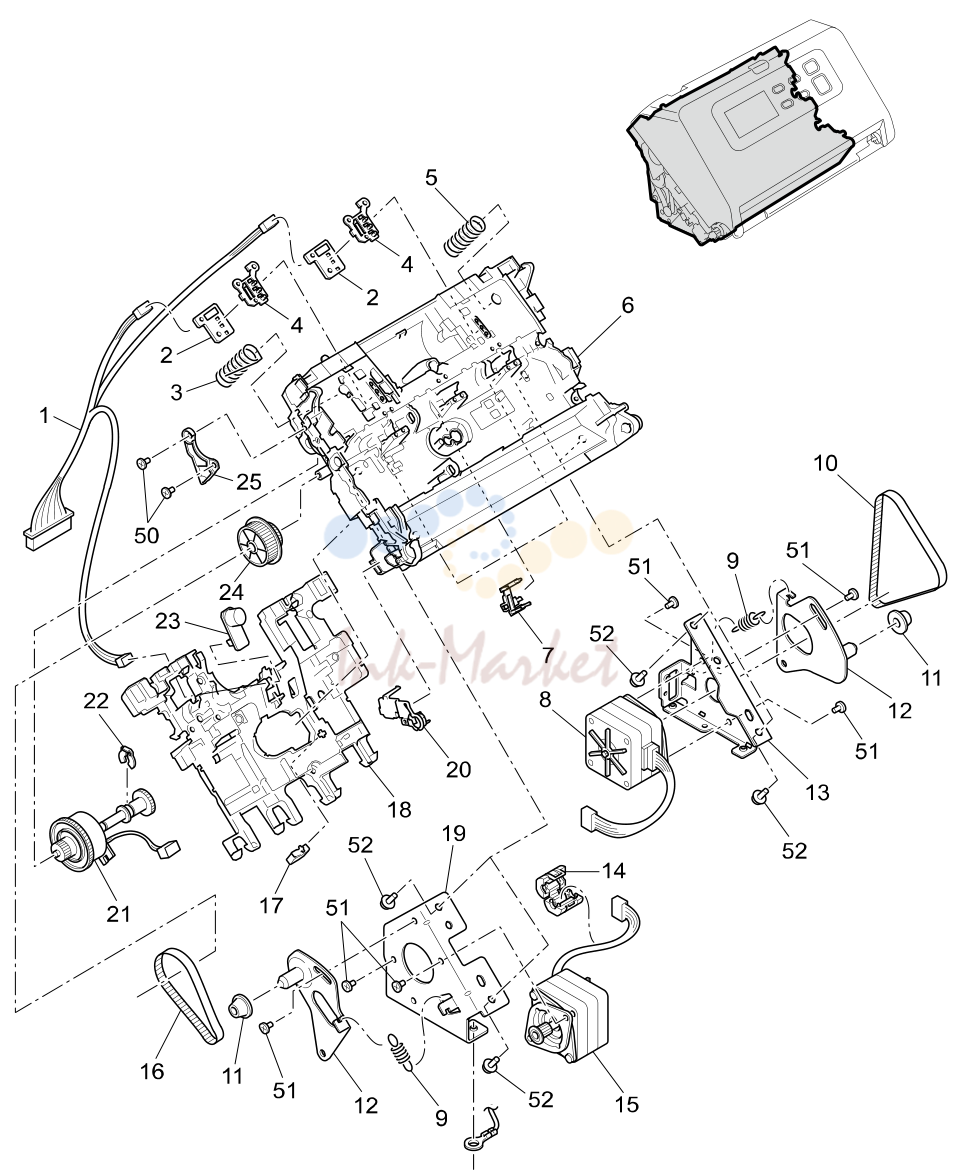

LOWER узел-2

№	Артикул	Наименование
1	MG1-5260-000 запросить цену →	CABLE в сборе, LOWER
2	MG1-4881-000 запросить цену →	плата в сборе, JAM LED
3	MA3-0760-000 запросить цену →	SPRING, COMPRESSION
4	MA3-0719-000 запросить цену →	GUIDE, LIGHT, ERROR
5	MS1-2591-000 запросить цену →	SPRING, COMPRESSION
6	MF1-4895-000 запросить цену →	FRAME, LOWER
7	MA2-9498-000 запросить цену →	GUIDE, LIGHT, LOWER
8	MH7-1199-000 запросить цену →	MOTOR, STEPPING, MAIN
9	MS1-2628-000 запросить цену →	SPRING, TENSION
10	MS2-9024-000 запросить цену →	BELT, TIMING, 157T
11	MA3-0802-000 запросить цену →	ROLLER, TAPER
12	MF1-4891-000 запросить цену →	TENSIONER, BELT
13	MA3-0678-000 запросить цену →	PLATE, MOTOR, FEED
14	WE8-7008-000 запросить цену →	CORE, FERRITE
15	MH7-1174-000 запросить цену →	MOTOR, STEPPING, FEED
16	XF2-1607-860 запросить цену →	BELT, TIMING, 78T
17	WT2-5653-000 запросить цену →	CLAMP, CABLE
18	MA3-0674-000 запросить цену →	COVER, DUST
19	MA3-0679-000 запросить цену →	PLATE, MOTOR, PICKUP
20	MA3-0675-000 запросить цену →	HINGE, ROTATION, UPPER
21	MG1-5110-000 запросить цену →	CLUTCH узел, EM
22	MA2-7708-000 запросить цену →	STOPPER, RING
23	MG1-4599-000 запросить цену →	плата в сборе, US-DRIVE
24	MS2-0261-000 запросить цену →	GEAR, PULLEY, Z32-46
25	MA3-0720-000 запросить цену →	GUIDE, FEED, SHAFT
50	XB4-7300-809 запросить цену →	SCREW, TAP, BINDING HEAD, M3X8
51	XA9-1116-000 запросить цену →	SCREW, BH M3X5, ROUND-END
52	XA9-0476-000 запросить цену →	SCREW, TAPPING B, TP M3X8

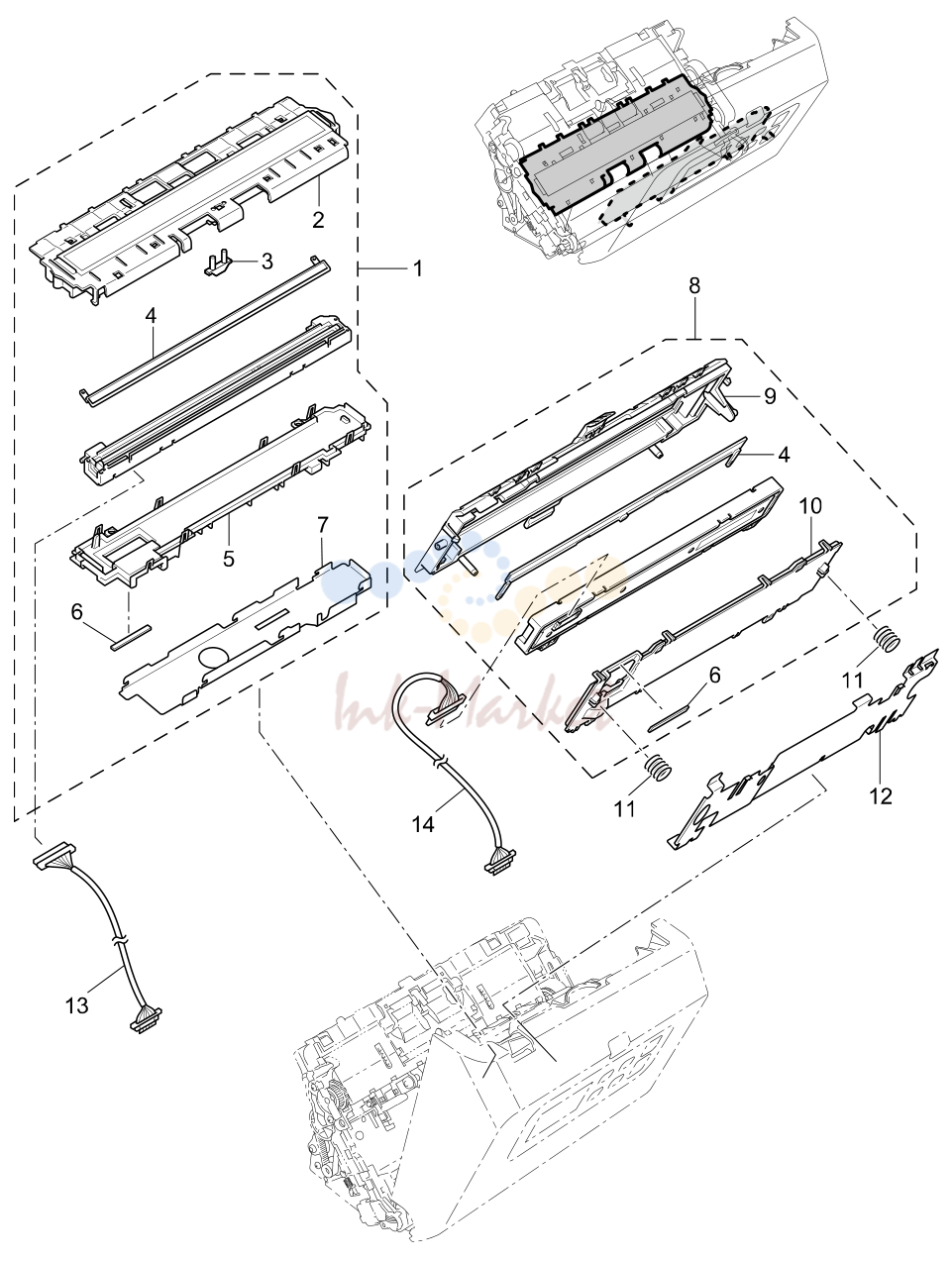

READING узел, UPPER/LOWER

№	Артикул	Наименование
1	MG1-8342-000 запросить цену →	READING узел, LOWER
2	MF1-4888-000 запросить цену →	GUIDE, READING узел, LOWER
3	MA2-9604-000 запросить цену →	GUIDE, LIGHT, EJECT
4	MF1-4887-000 запросить цену →	SHADING узел
5	MF1-4889-000 запросить цену →	CASE, READING узел, LOWER
6	MA3-0819-000 запросить цену →	PROTECTOR, DUST
7	MA3-0731-000 запросить цену →	PLATE, GROUNDING, READING, LOWER
8	MG1-8331-000 запросить цену →	READING узел, UPPER
9	MF1-4909-000 запросить цену →	GUIDE, READING узел, UPPER
10	MF1-4890-000 запросить цену →	CASE, READING узел, UPPER
11	MS1-2644-000 запросить цену →	SPRING, COMPRESSION
12	MA3-0733-000 запросить цену →	PLATE, READING UPPER
13	MH2-5490-000 запросить цену →	CABLE в сборе, CIS, BACK
14	MH2-5489-000 запросить цену →	CABLE в сборе, CIS, FRONT
