Canon Imageformula Dr M160 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

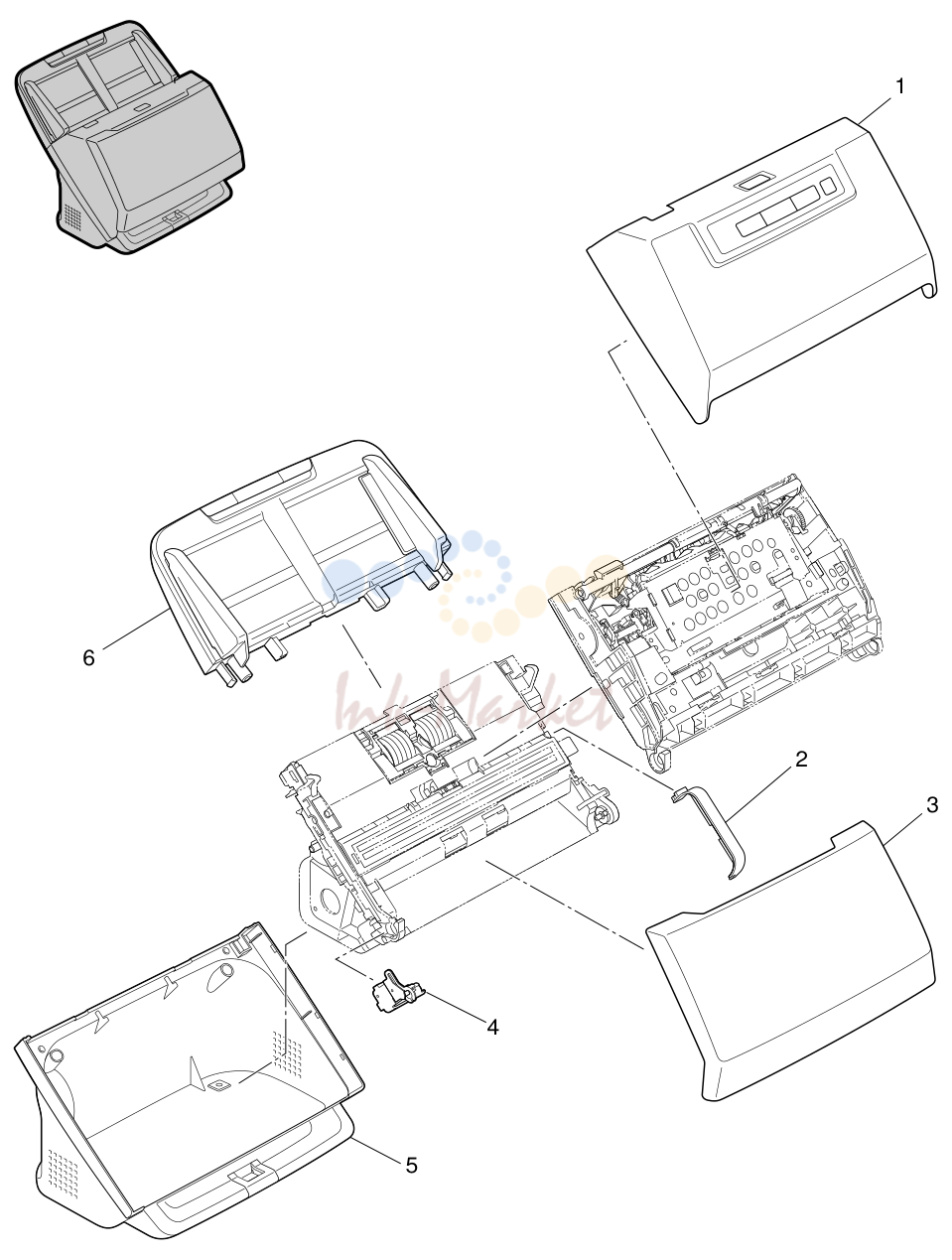

EXTERNAL COVERS
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-9533-000 запросить цену → | COVER, PULLEY |
| 3 | MG1-4618-000 запросить цену → | TRAY, EJECT |
| 4 | MA2-9505-000 запросить цену → | HINGE, ROTATION, UPPER |
| 5 | MG1-4624-000 запросить цену → | COVER, LOWER |
| 6 | MG1-4614-000 запросить цену → | TRAY, PICKUP |

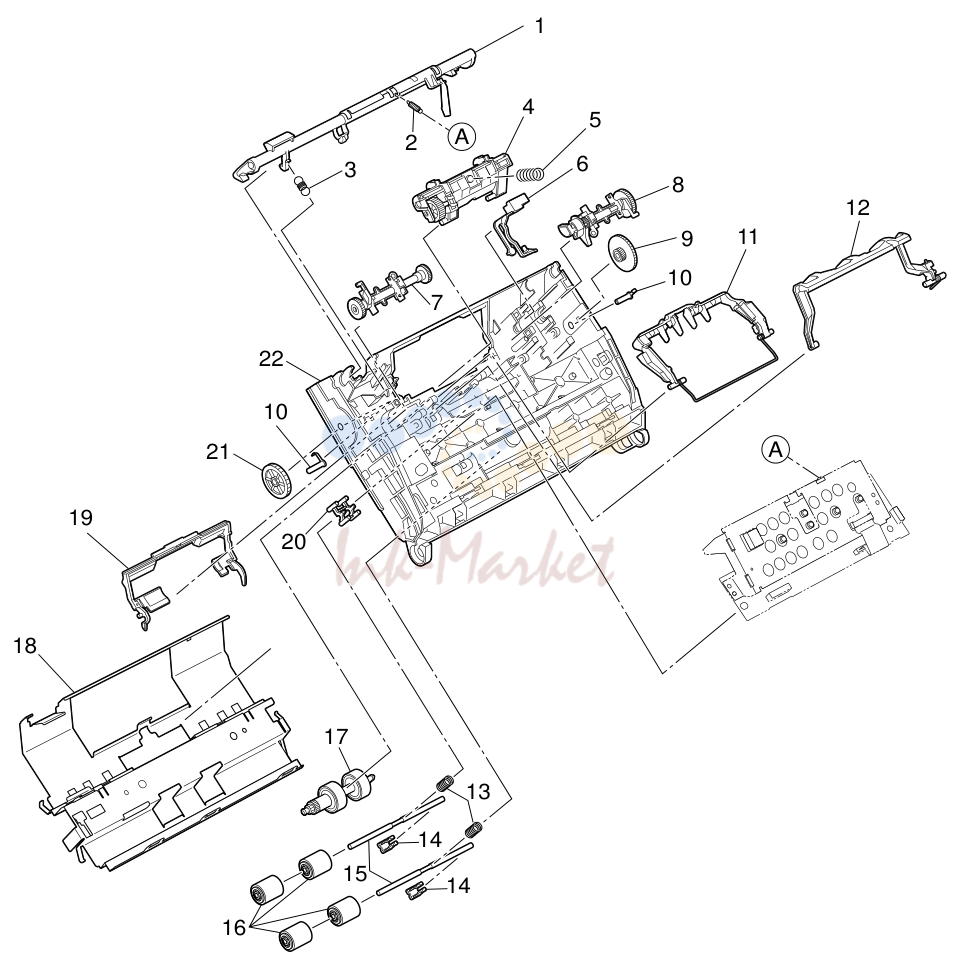

FRONT узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | MS1-2596-000 запросить цену → | SPRING, TENSION |
| 3 | MS1-2595-000 запросить цену → | SPRING, TENSION |
| 4 | MG1-4608-000 запросить цену → | FLOAT узел, SEPARATION |
| 5 | MS1-2601-000 запросить цену → | SPRING, COMPRESSION |
| 6 | MA2-9491-000 запросить цену → | LEVER, DETECT, OPEN |
| 7 | MG1-4605-000 запросить цену → | DRIVE узел, SHAFT GEAR, UPPER |
| 8 | MG1-4606-000 запросить цену → | DRIVE узел, SHAFT GEAR, CAM |
| 9 | MS2-0258-000 запросить цену → | GEAR, HELICAL-SPUR, Z22-40 |
| 10 | MA2-7180-000 запросить цену → | SHAFT, SUPPORT, PLATEN |
| 11 | MG1-4607-000 запросить цену → | ARM узел, PICKUP |
| 12 | MG1-4609-000 запросить цену → | STOPPER узел, DOCUMENT |
| 13 | MS1-2602-000 запросить цену → | SPRING, COMPRESSION |
| 14 | MA2-9489-000 запросить цену → | STOPPER, FOLLOWER SHAFT |
| 15 | MA2-9490-000 запросить цену → | SHAFT, FOLLOWER ROLLER |
| 16 | MA2-9469-000 запросить цену → | ROLLER, FOLLOWER |
| 17 | MG1-4620-000 запросить цену → | SEPARATION ROLLER |
| 18 | MF1-4732-000 запросить цену → | GUIDE, FEEDING, UPPER |
| 19 | MA2-9532-000 запросить цену → | COVER, SEPARATION ROLLER |
| 20 | MA2-9488-000 запросить цену → | GUIDE, LIGHT, UPPER |
| 21 | MS2-0259-000 запросить цену → | GEAR, HELICAL-SPUR, Z25-25 |
| 22 | MA2-9486-000 запросить цену → | FRAME, UPPER |

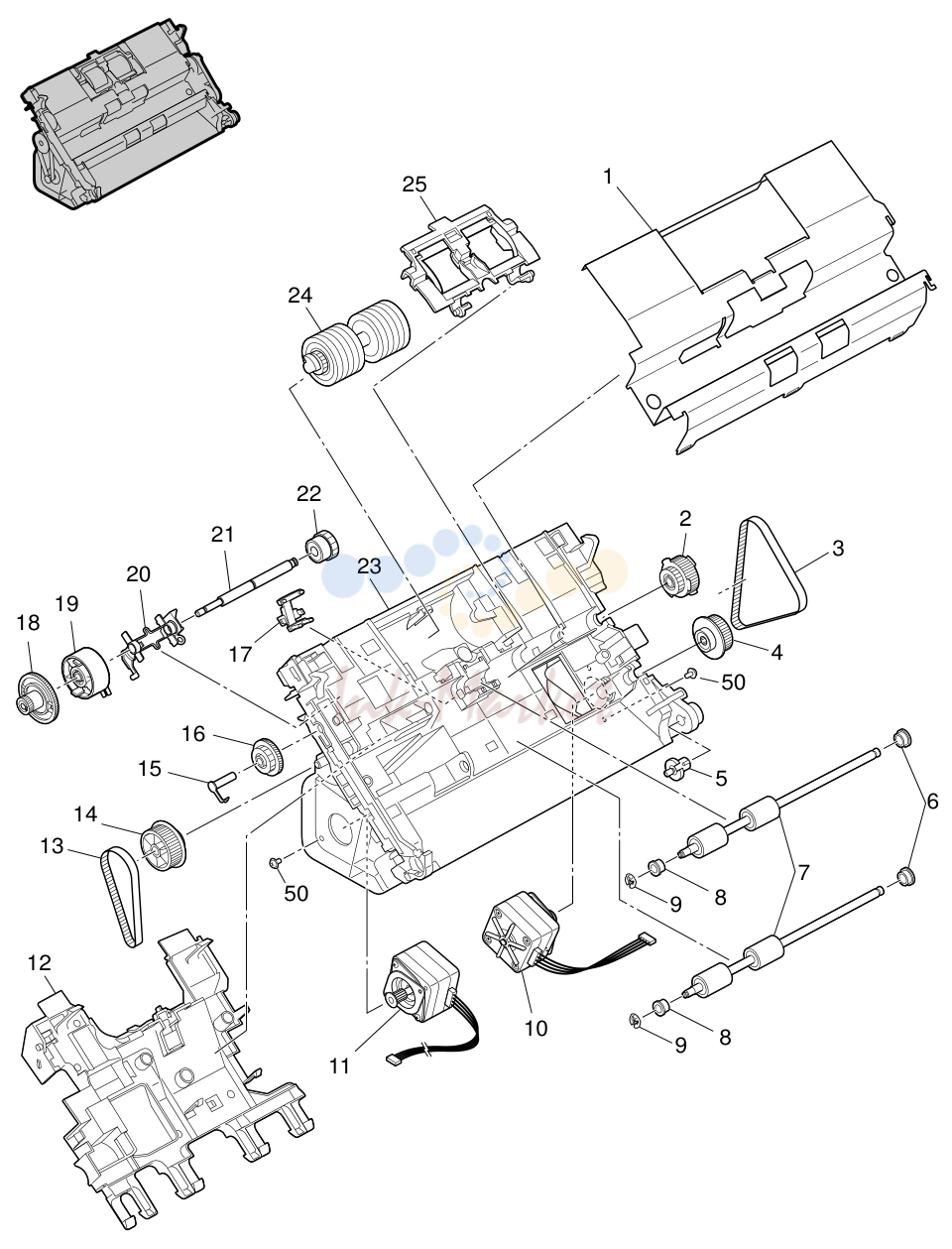

BASE узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | MS2-0262-000 запросить цену → | GEAR, PULLEY, Z19-40 |
| 3 | XF2-1612-060 запросить цену → | BELT, TIMING, 120T |
| 4 | MF1-4729-000 запросить цену → | PULLEY, Z40, ONE-WAY |
| 5 | MA2-9499-000 запросить цену → | DAMPER, TRAY |
| 6 | MS1-1046-000 запросить цену → | GUIDE, SHAFT 6 |
| 7 | MA2-9468-000 запросить цену → | ROLLER, REGISTRTION |
| 8 | MS1-1042-000 запросить цену → | GUIDE, SHAFT 5 |
| 9 | MA2-9500-000 запросить цену → | STOPPER, PLASTIC, 4MM |
| 10 | MH7-1173-000 запросить цену → | MOTOR, STEPPING, MAIN |
| 11 | MH7-1174-000 запросить цену → | MOTOR, STEPPING, FEED |
| 12 | MA2-9503-000 запросить цену → | GUIDE, CABLE |
| 13 | XF2-1608-360 запросить цену → | BELT, TIMING, 83T |
| 14 | MS2-0261-000 запросить цену → | GEAR, PULLEY, Z32-46 |
| 15 | MA2-7180-000 запросить цену → | SHAFT, SUPPORT, PLATEN |
| 16 | MS2-0260-000 запросить цену → | GEAR, HELICAL-SPUR, Z47-14 |
| 17 | MA2-9498-000 запросить цену → | GUIDE, LIGHT, LOWER |
| 18 | MA2-9494-000 запросить цену → | GEAR, HELICAL, Z22-70 |
| 19 | MH7-5059-000 запросить цену → | CLUTCH, EM |
| 20 | MA2-9474-000 запросить цену → | SUPPORT, SHAFT |
| 21 | MA2-9495-000 запросить цену → | SHAFT, FEED ROLLER |
| 22 | MF1-4728-000 запросить цену → | GEAR, Z14, ONE-WAY |
| 23 | MA2-9501-000 запросить цену → | FRAME, LOWER |
| 24 | MG1-4621-000 запросить цену → | FEED ROLLER |
| 25 | MG1-4622-000 запросить цену → | COVER, FEED ROLLER |
| 50 | XA9-1226-000 запросить цену → | SCREW, M3X8, ROUND-END W/WASHERS |

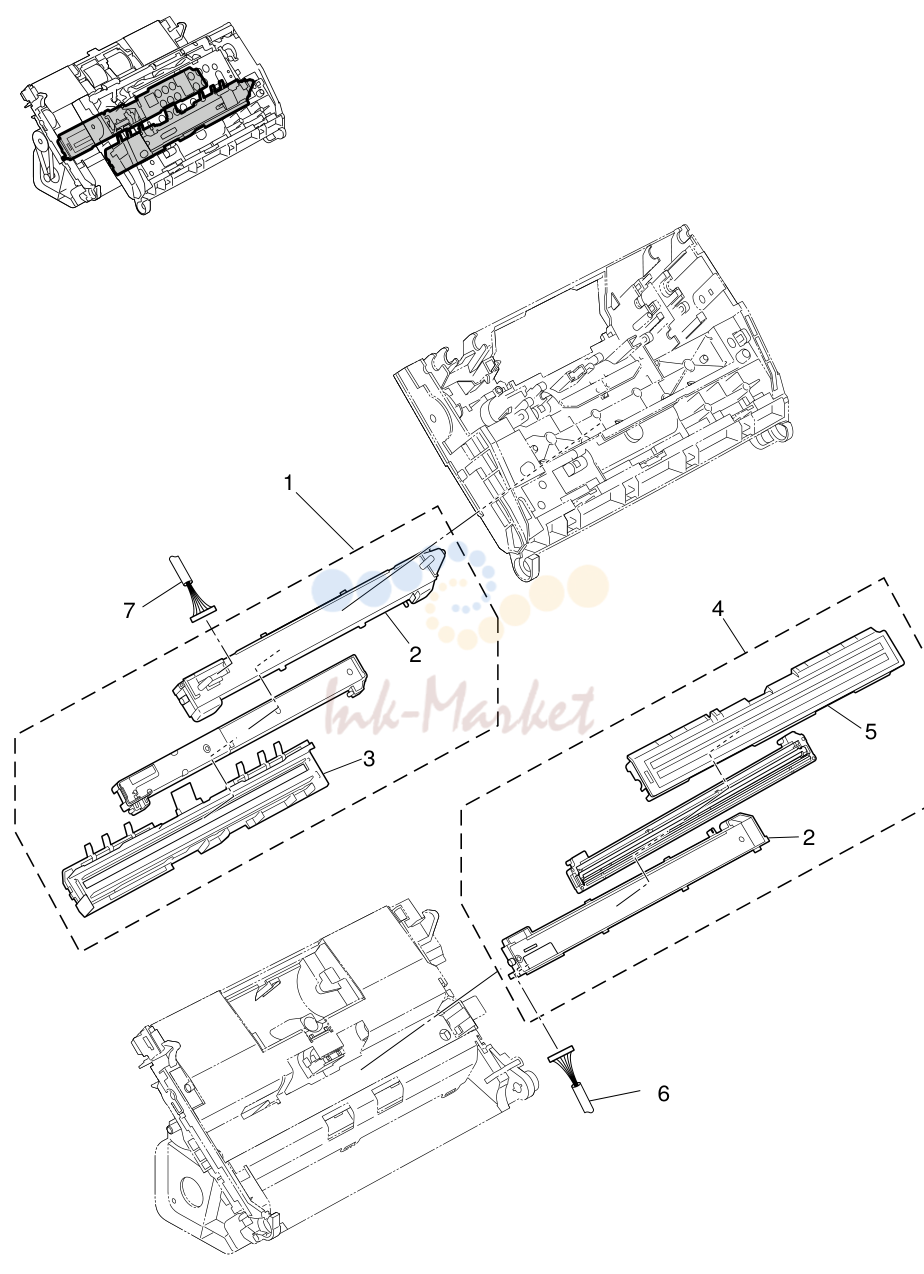

READING узел, UPPER/LOWER
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-9470-000 запросить цену → | FRAME, READING узел |
| 3 | MF1-4733-000 запросить цену → | GUIDE, GLASS, READING UPPER |
| 4 | MG1-8309-000 запросить цену → | READING узел, LOWER |
| 5 | MF1-4734-000 запросить цену → | GUIDE, GLASS, READING LOWER |
| 6 | MH2-5399-000 запросить цену → | CABLE в сборе, CIS, FRONT |
| 7 | MH2-5400-000 запросить цену → | CABLE в сборе, CIS, BACK |

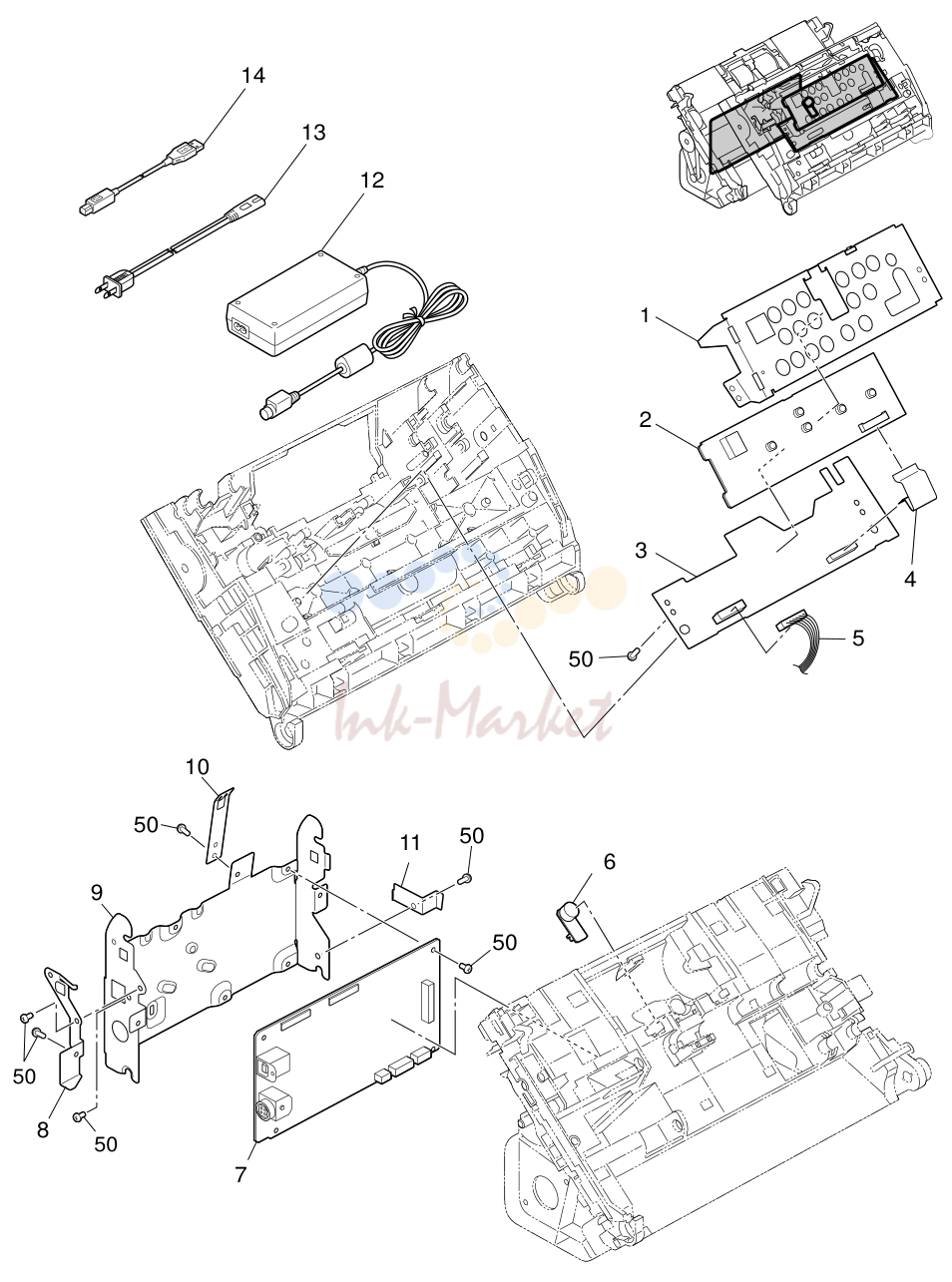

ELECTRICAL COMPONENTS
| № | Артикул | Наименование |
|---|---|---|
| 2 | MG1-4598-000 запросить цену → | плата в сборе, OPERATION |
| 3 | MG1-4601-000 запросить цену → | плата в сборе, SUB |
| 4 | MH2-5401-000 запросить цену → | CABLE, FFC, PRERATION |
| 5 | MG1-4597-000 запросить цену → | CABLE в сборе, SUB US-DRV |
| 6 | MG1-4599-000 запросить цену → | плата в сборе, US-DRIVE |
| 7 | MG1-4600-000 запросить цену → | плата в сборе, CONTROL |
| 8 | MA2-9648-000 запросить цену → | PLATE, GROUNDING, CLUTCH |
| 9 | MA2-9492-000 запросить цену → | PLATE, CONTROL плата |
| 10 | MA2-9649-000 запросить цену → | PLATE, GROUNDING |
| 11 | MA2-9654-000 запросить цену → | PLATE, GROUNDING, MOTOR |
| 12 | MG1-4558-000 запросить цену → | ADAPTOR, DC24V, AC100-240V OTHERS THAN CN |
| MG1-4565-000 запросить цену → | ADAPTOR, DC24V, AC CHINA CN | |
| 13 | WT3-5118-000 запросить цену → | CORD, POWER, 120V 120V |
| MH2-5402-000 запросить цену → | CORD, POWER, 100V 100V | |
| MH2-5309-020 запросить цену → | CORD, POWER, 220-240V 2 20-240V, CME | |
| MH2-5310-030 запросить цену → | CORD, POWER, AUSTRALIA CA | |
| MH2-5346-000 запросить цену → | CORD, POWER, KOREA KR | |
| MH2-5396-000 запросить цену → | CORD, POWER, CHINA CN | |
| 14 | MH2-5378-000 запросить цену → | CABLE, USB |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| MA2-7180-000 запросить цену → | 200-10 1 MG1-4608-000 200-04 1 ↓ | |
| MA2-9468-000 запросить цену → | 300-07 2 MG1-4613-000 100-01 1 | |
| MA2-9469-000 запросить цену → | 200-16 4 MG1-4614-000 100-06 1 | |
| MA2-9470-000 запросить цену → | 400-02 2 MG1-4618-000 100-03 1 | |
| MA2-9474-000 запросить цену → | 300-20 1 MG1-4620-000 200-17 1 | |
| MA2-9486-000 запросить цену → | 200-22 1 MG1-4621-000 300-24 1 | |
| MA2-9488-000 запросить цену → | 200-20 1 MG1-4622-000 300-25 1 | |
| MA2-9489-000 запросить цену → | 200-14 2 MG1-4623-000 200-01 1 | |
| MA2-9490-000 запросить цену → | 200-15 2 MG1-4624-000 100-05 1 | |
| MA2-9491-000 запросить цену → | 200-06 1 MG1-8308-000 400-01 1 | |
| MA2-9494-000 запросить цену → | 300-18 1 MH2-5309-020 500-13 1 | |
| MA2-9495-000 запросить цену → | 300-21 1 MH2-5310-030 500-13 1 | |
| MA2-9498-000 запросить цену → | 300-17 1 MH2-5346-000 500-13 1 | |
| MA2-9499-000 запросить цену → | 300-05 1 MH2-5378-000 500-14 1 | |
| MA2-9500-000 запросить цену → | 300-09 2 MH2-5396-000 500-13 1 | |
| MA2-9501-000 запросить цену → | 300-23 1 MH2-5399-000 400-06 1 | |
| MA2-9503-000 запросить цену → | 300-12 1 MH2-5400-000 400-07 1 | |
| MA2-9505-000 запросить цену → | 100-04 1 MH2-5401-000 500-04 1 | |
| MA2-9532-000 запросить цену → | 200-19 1 MH2-5402-000 500-13 1 | |
| MA2-9533-000 запросить цену → | 100-02 1 MH7-1173-000 300-10 1 | |
| MA2-9535-000 запросить цену → | 500-01 1 MH7-1174-000 300-11 1 | |
| MF1-4728-000 запросить цену → | 300-22 1 MS1-2595-000 200-03 1 | |
| MF1-4729-000 запросить цену → | 300-04 1 MS1-2596-000 200-02 1 | |
| MF1-4732-000 запросить цену → | 200-18 1 MS1-2601-000 200-05 1 | |
| MF1-4733-000 запросить цену → | 400-03 1 MS1-2602-000 200-13 2 | |
| MF1-4734-000 запросить цену → | 400-05 1 MS2-0258-000 200-09 1 | |
| MF1-4745-000 запросить цену → | 300-01 1 MS2-0259-000 200-21 1 | |
| MG1-4605-000 запросить цену → | 200-07 1 XF2-1612-060 300-03 1 |
