Canon Imageformula Dr G1100 Dr G1130 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS
- EJECT TRAY в сборе
- PICKUP TRAY в сборе
- PICKUP TRAY DRIVE в сборе
- PICKUP узел в сборе
- UPPER FRAME в сборе
- UPPER ROLLER в сборе
- UPPER плата в сборе
- BASE в сборе

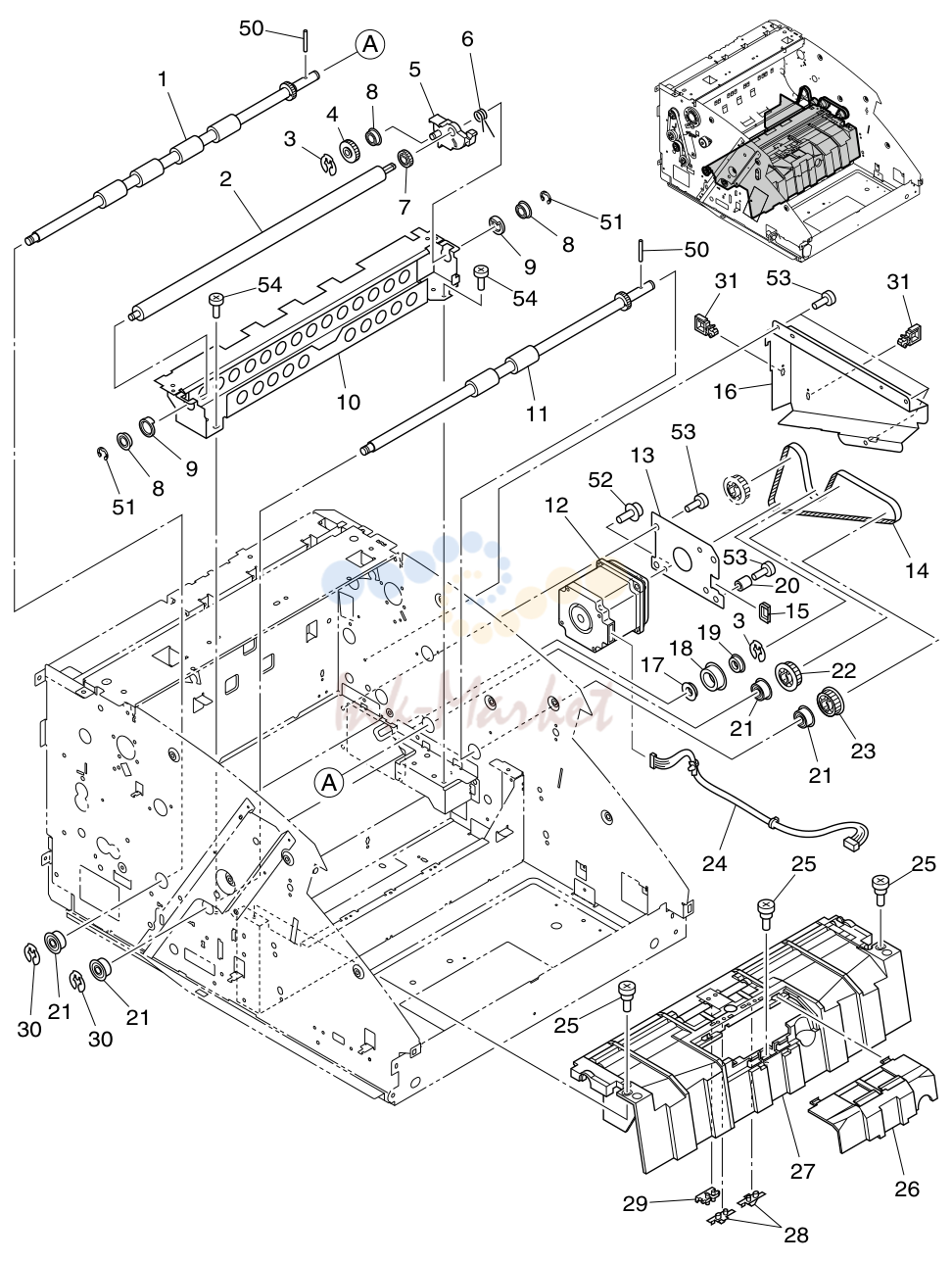

- DRIVE ROLLER в сборе-1

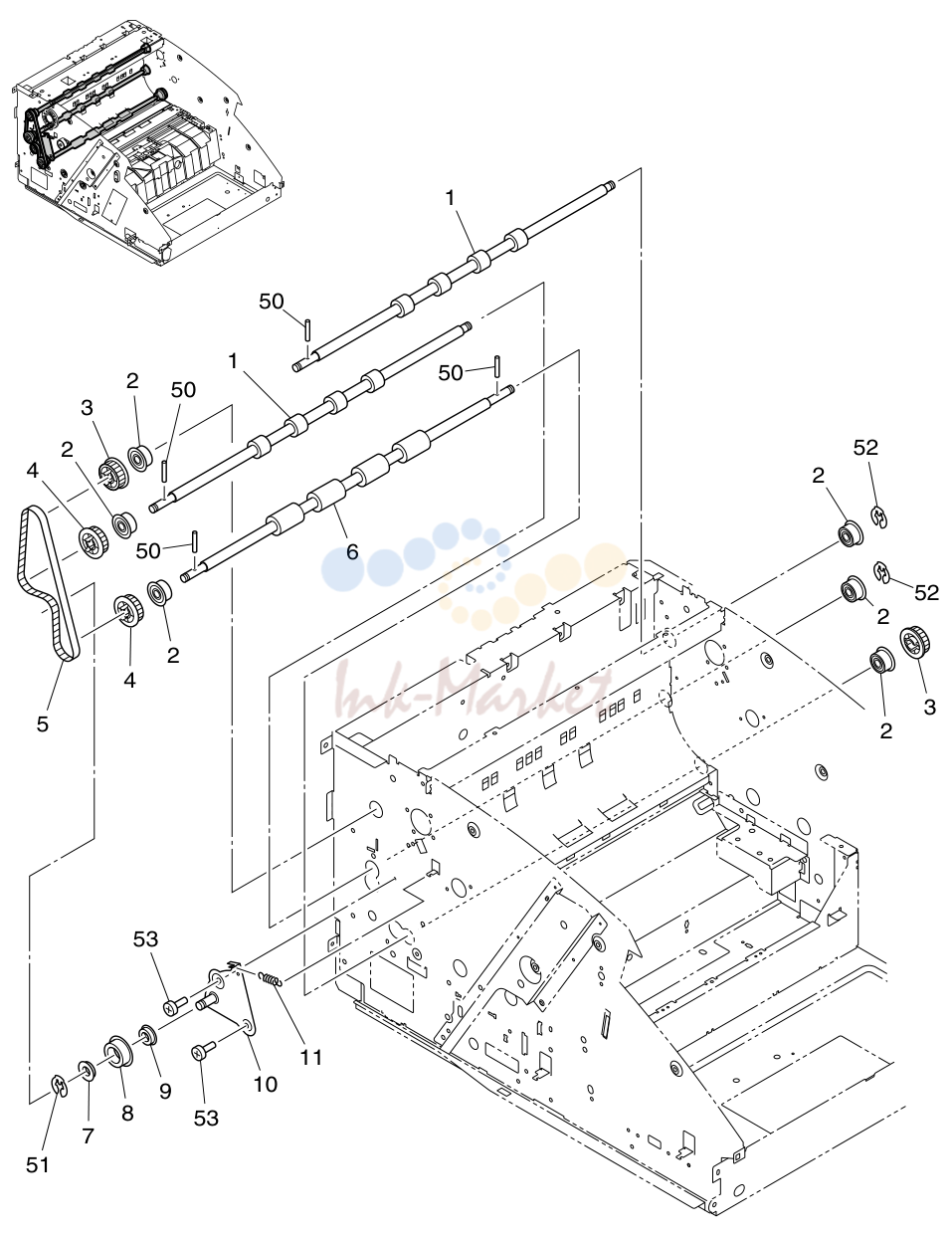

- DRIVE ROLLER в сборе-2

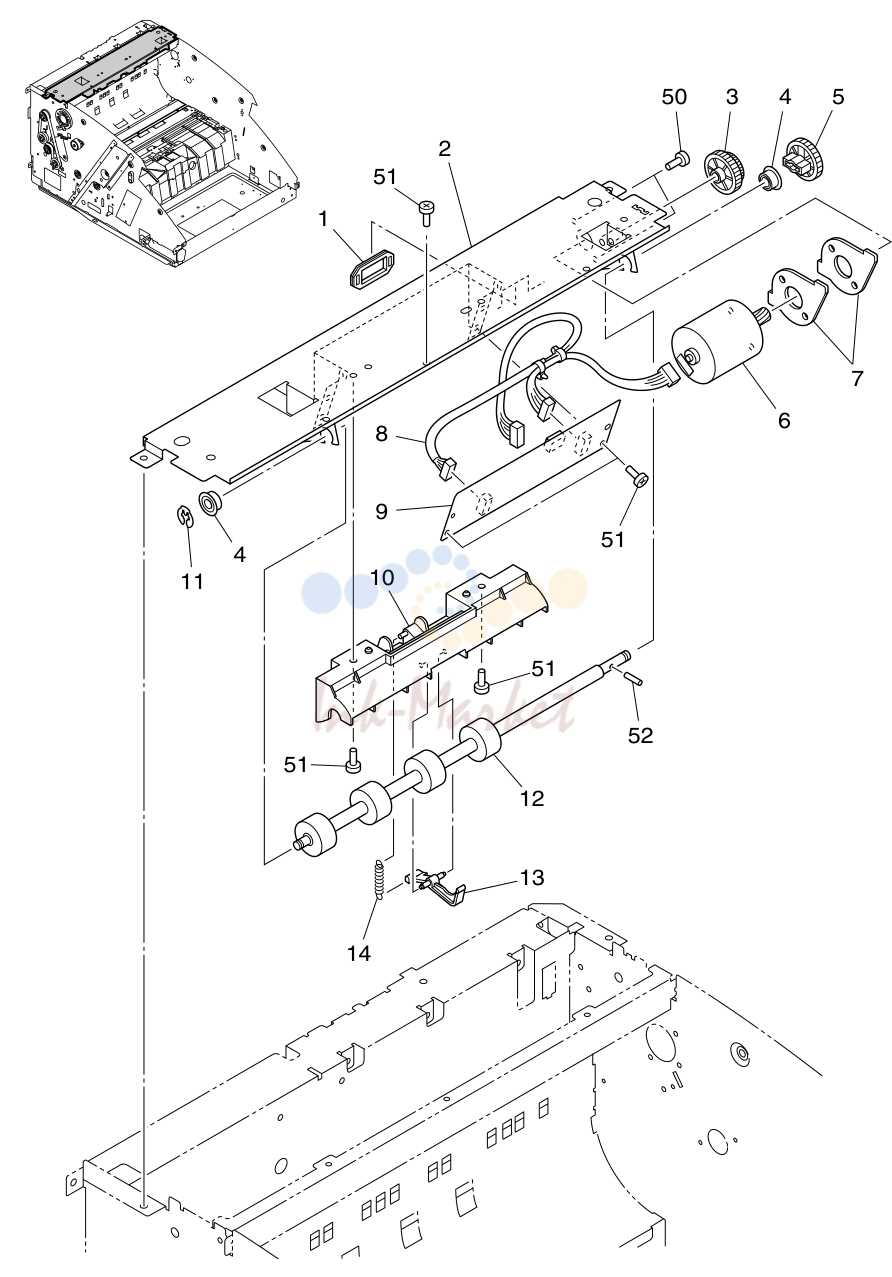

- EJECT DRIVE узел в сборе

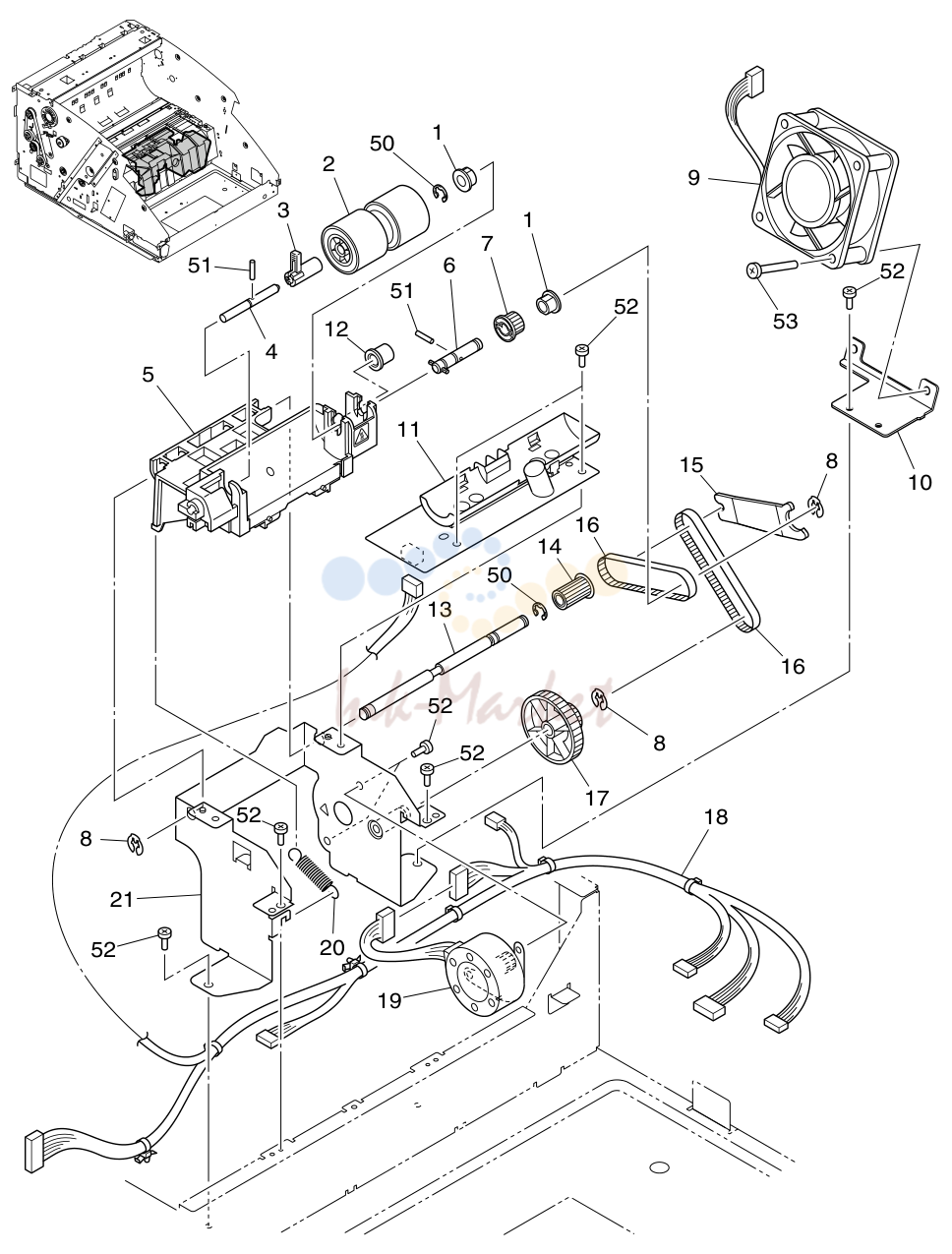

- SEPARATION ROLLER в сборе

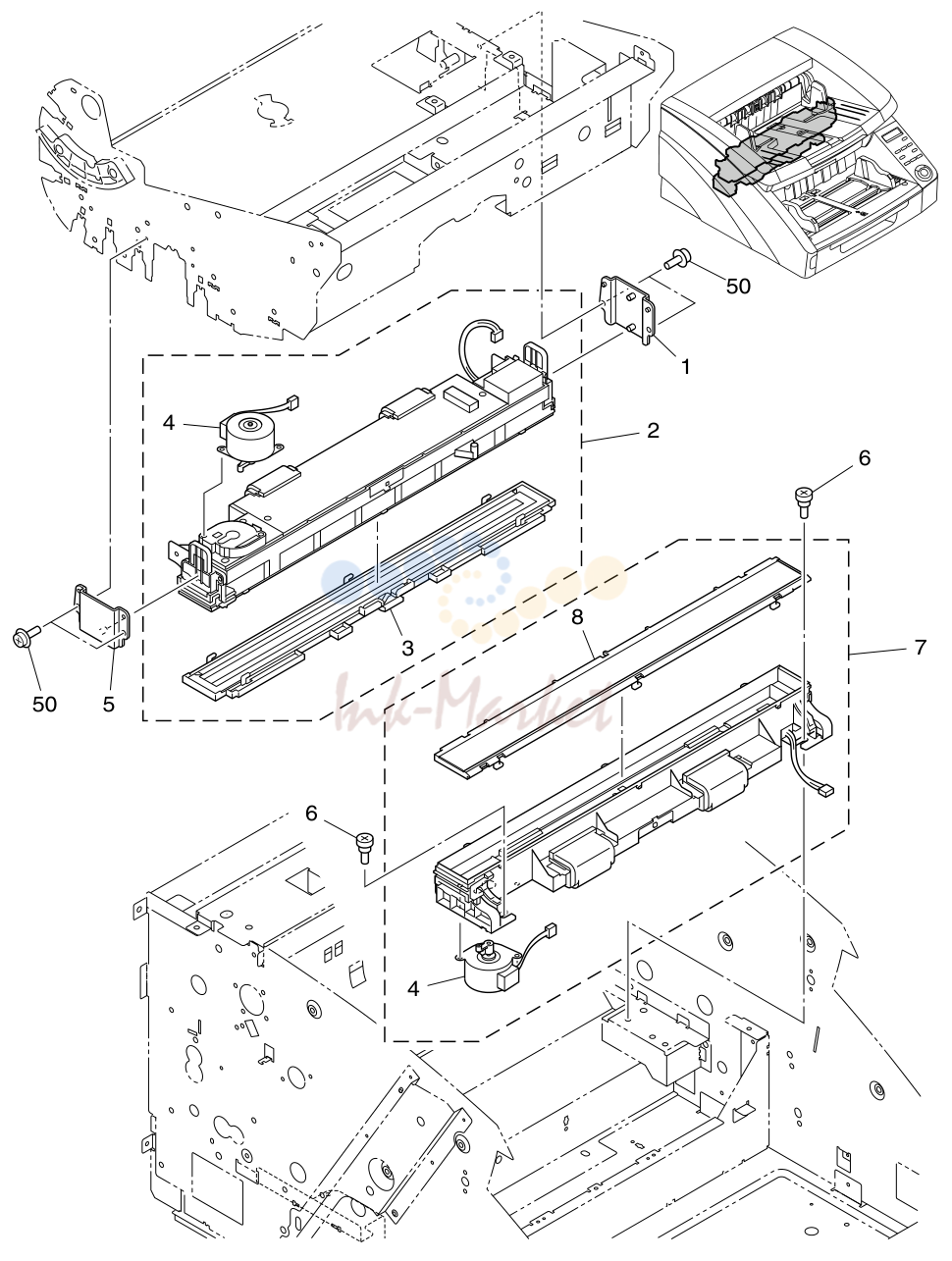

- READING узел, UPPER/LOWER

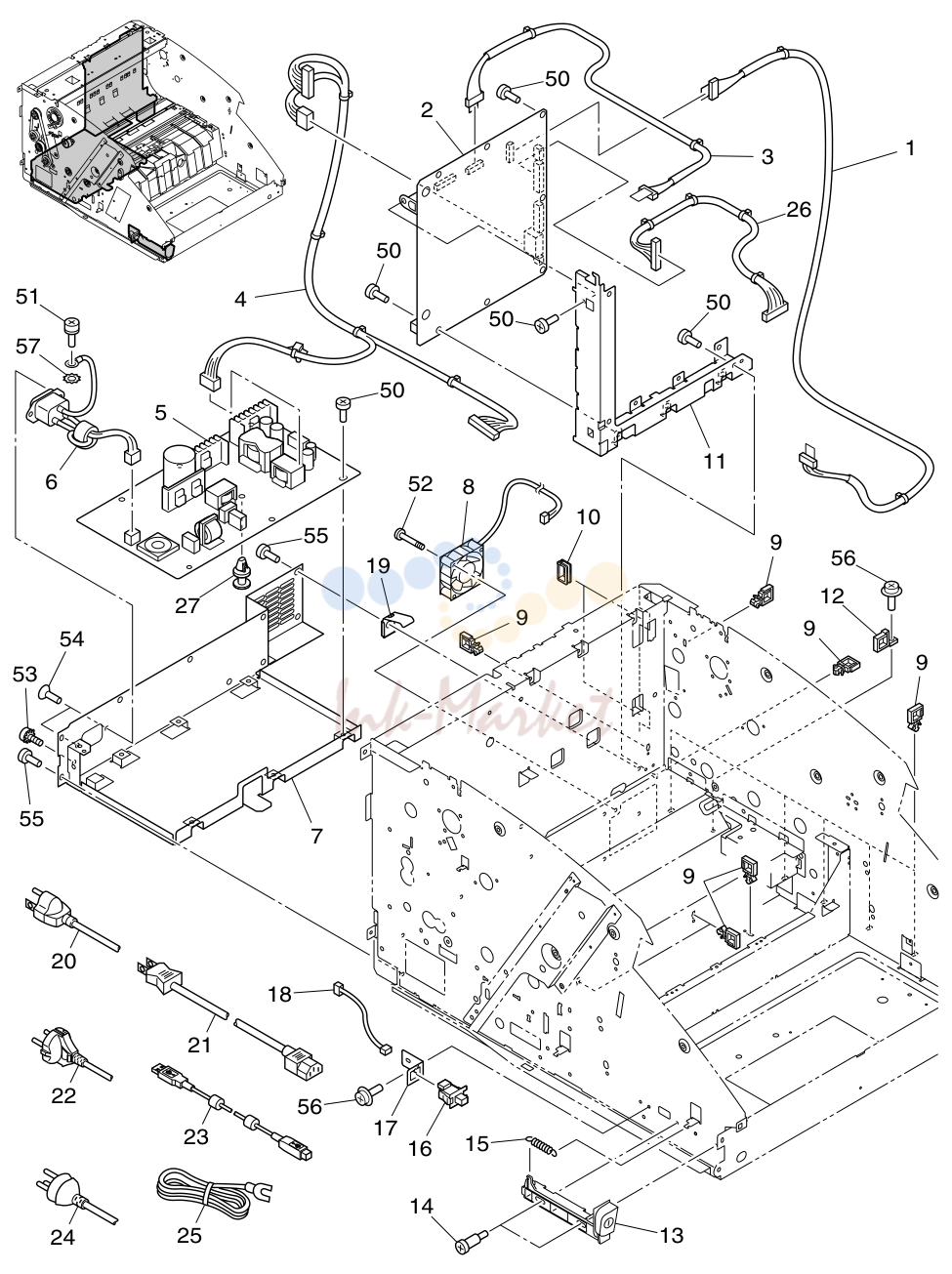

- ELECTRICAL в сборе

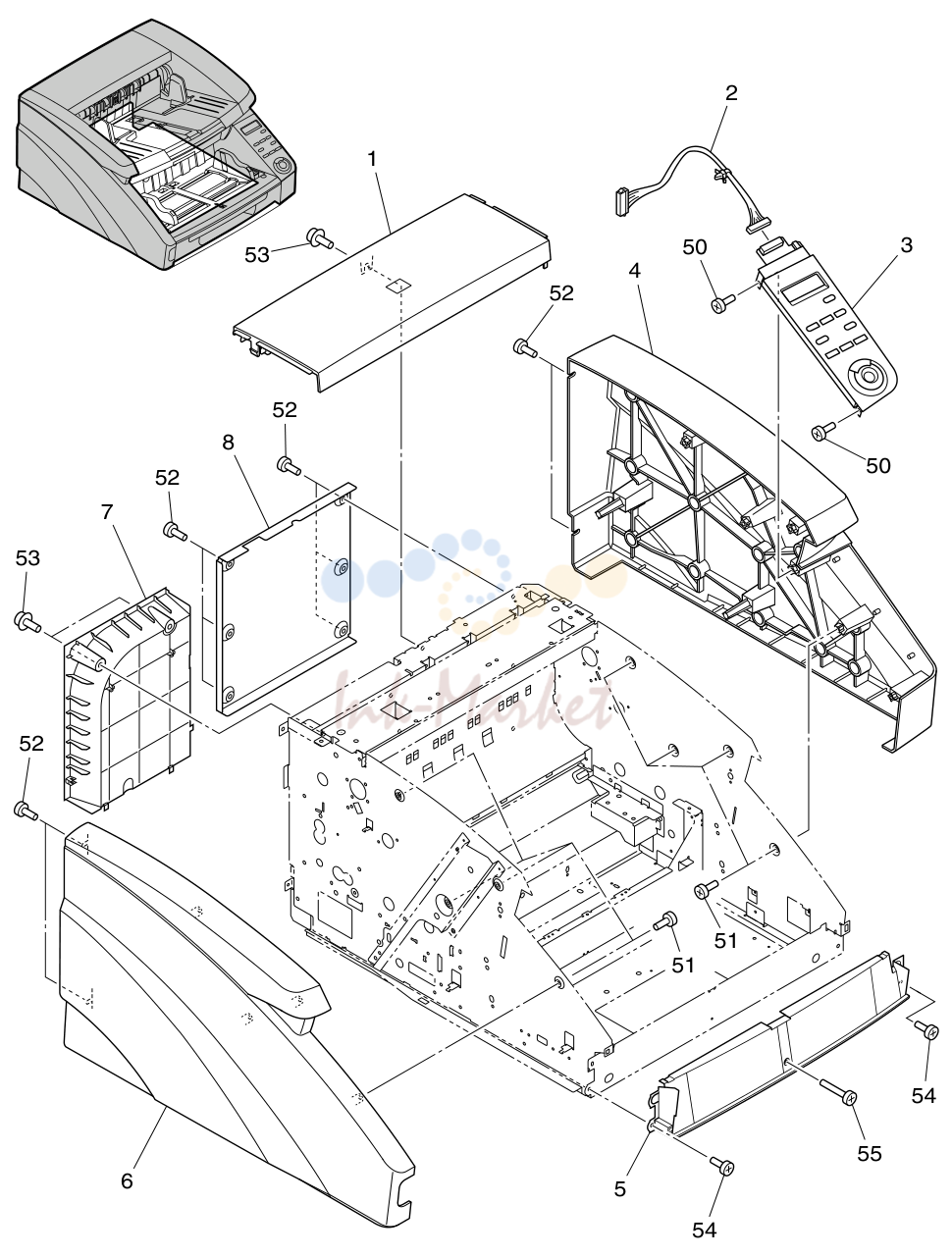

EXTERNAL COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | MF1-4800-000 запросить цену → | COVER, TOP, G1130 D R-G1130 |
| MF1-4806-000 запросить цену → | COVER, TOP, G1100 DR-G1100 | |
| 2 | MG1-4250-000 запросить цену → | CABLE ASS'Y, OPERATION |
| 3 | MH6-0041-000 запросить цену → | OPERATION узел |
| 4 | MA2-8727-000 запросить цену → | COVER, RIGHT |
| 5 | MA3-0007-000 запросить цену → | COVER, FRONT |
| 6 | MA2-8726-000 запросить цену → | COVER, LEFT |
| 7 | MA2-8692-000 запросить цену → | COVER, REAR |
| 8 | MA2-8694-000 запросить цену → | COVER, CONTROL плата |
| 50 | XA9-1169-000 запросить цену → | SCREW, TAPPING P, BH M3X8 |
| 51 | XB4-5400-605 запросить цену → | SCREW, TAPPING P, BH M4X6 |
| 52 | FB3-8873-000 запросить цену → | SCREW, BH M4X4, ROUND-END |
| 53 | XA9-0836-000 запросить цену → | SCREW, TP M3X6, ROUND-END |
| 54 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 55 | XB1-2301-205 запросить цену → | SCREW, BH M3X12 |

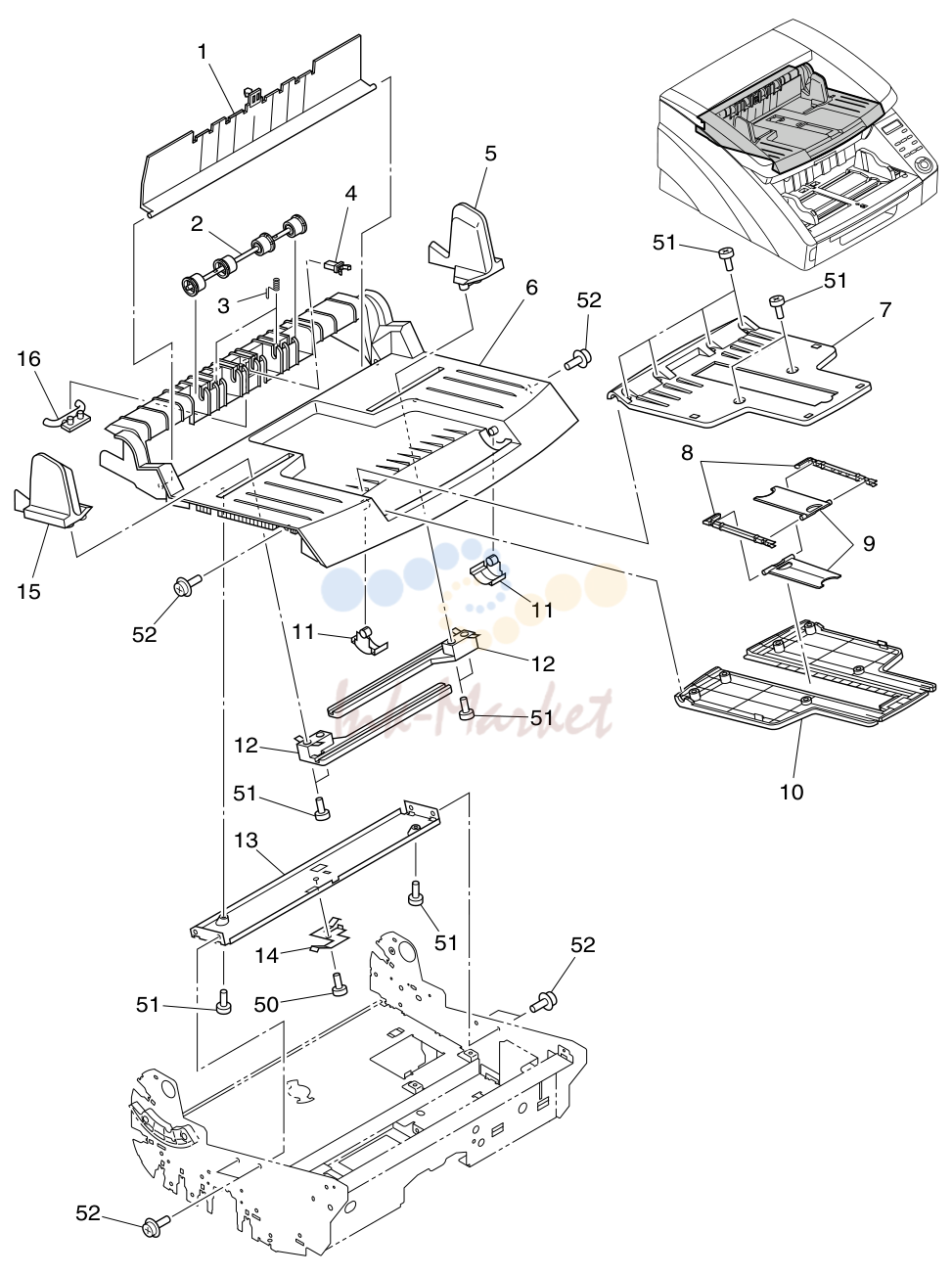

EJECT TRAY в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | MA2-8738-000 запросить цену → | COVER, IMPRINTER |
| 2 | MG1-4801-000 запросить цену → | ROLLER, EJECT FOLLOWER |
| 3 | MS1-2554-000 запросить цену → | SPRING, COMPRESSION, ROLLER |
| 4 | XZ9-0379-000 запросить цену → | LATCH |
| 5 | MA2-8746-000 запросить цену → | GUIDE, EJECT RIGHT |
| 6 | MF1-4802-000 запросить цену → | COVER, EJECT |
| 7 | MA2-8742-000 запросить цену → | TRAY, EXTENSION EJECT A |
| 8 | MA2-6823-000 запросить цену → | BLOCK, SLIDE |
| 9 | MA2-6824-000 запросить цену → | STOPPER |
| 10 | MA2-8743-000 запросить цену → | TRAY, EXTENSION EJECT B |
| 11 | MA2-8741-000 запросить цену → | COVER, BLIND |
| 12 | MA2-8748-000 запросить цену → | PLATE, EJECT GUIDE |
| 13 | MA2-8745-000 запросить цену → | PLATE, GUIDE MOUNT |
| 14 | MA2-8744-000 запросить цену → | PLATE, SPRING, DOCUMENT GUIDE |
| 15 | MA2-8747-000 запросить цену → | GUIDE, EJECT LEFT |
| 16 | MA2-8750-000 запросить цену → | GUIDE, LIGHT, EJECT |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 51 | XB4-5300-605 запросить цену → | SCREW, TAPPING P, BH M3X6 |
| 52 | XA9-0836-000 запросить цену → | SCREW, TP M3X6, ROUND-END |

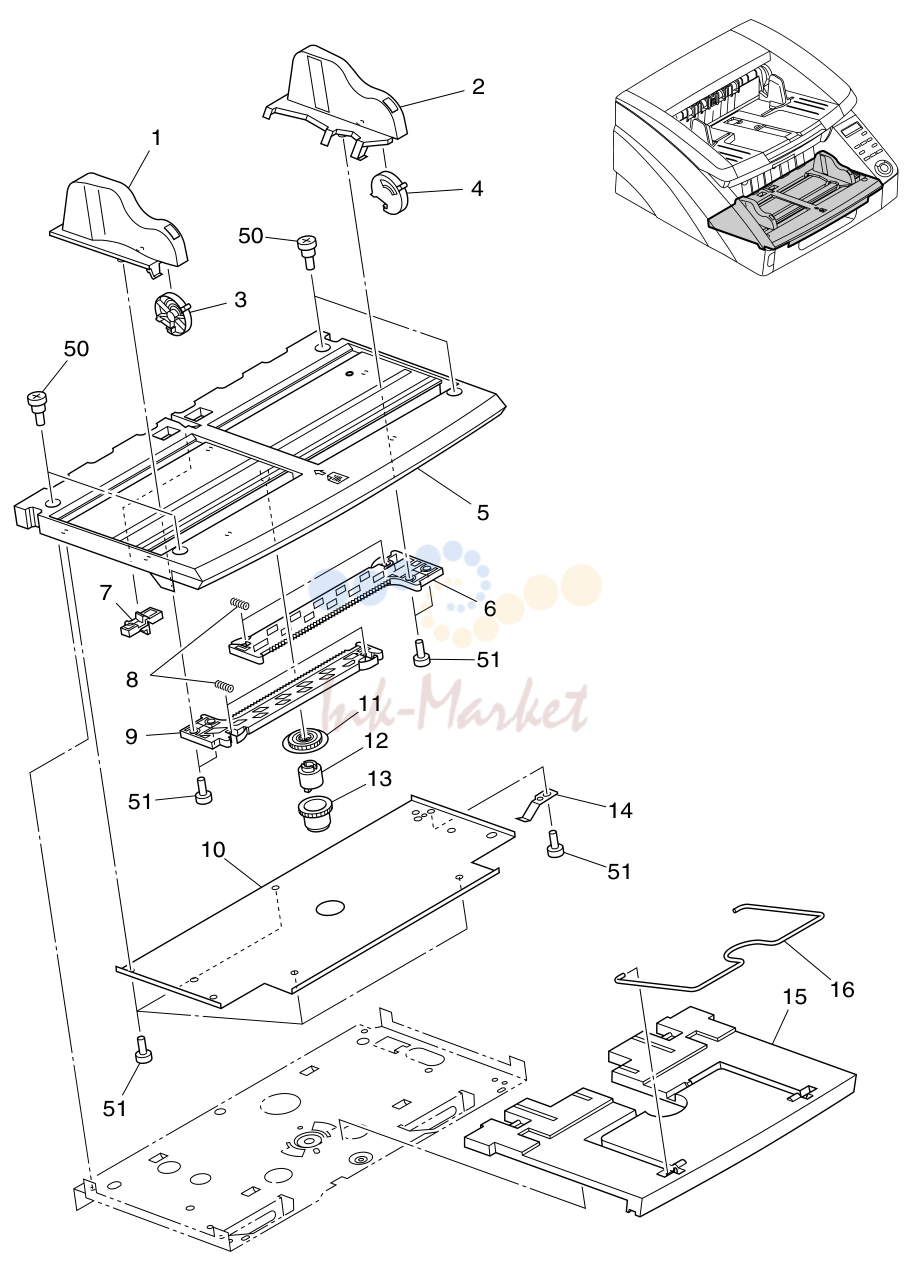

PICKUP TRAY в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | MF1-4592-000 запросить цену → | GUIDE, PICKUP, 500L |
| 2 | MF1-4593-000 запросить цену → | GUIDE, PICKUP, 500R |
| 3 | MA2-8708-000 запросить цену → | LEVER, LOCK, LEFT |
| 4 | MA2-8709-000 запросить цену → | LEVER, LOCK, RIGHT |
| 5 | MF1-4594-000 запросить цену → | TRAY, PICKUP, 500 |
| 6 | MA2-8702-000 запросить цену → | RACK, PICKUP TRAY, RIGHT |
| 7 | MA2-8713-000 запросить цену → | GUIDE, LIGHT, TRAY |
| 8 | MS1-2547-000 запросить цену → | SPRING, COMPRESSION |
| 9 | MA2-8703-000 запросить цену → | RACK, PICKUP TRAY, LEFT |
| 10 | MA2-8710-000 запросить цену → | PLATE, BLIND |
| 11 | MA2-8705-000 запросить цену → | GEAR, 30T |
| 12 | XG9-0752-000 запросить цену → | TORQUE LIMITER, 900 |
| 13 | MA2-8704-000 запросить цену → | GEAR, 30T |
| 14 | MA2-8712-000 запросить цену → | PLATE, GROUNDING |
| 15 | MA2-8720-000 запросить цену → | TRAY, EXTENSION PICKUP, 500 |
| 16 | MA2-8717-000 запросить цену → | SUPPORT, EXTENSION, WIRE |
| 50 | XA9-1551-000 запросить цену → | SCREW, BH M4X4, STEPPED 4 |
| 51 | XB4-5300-605 запросить цену → | SCREW, TAPPING P, BH M3X6 |

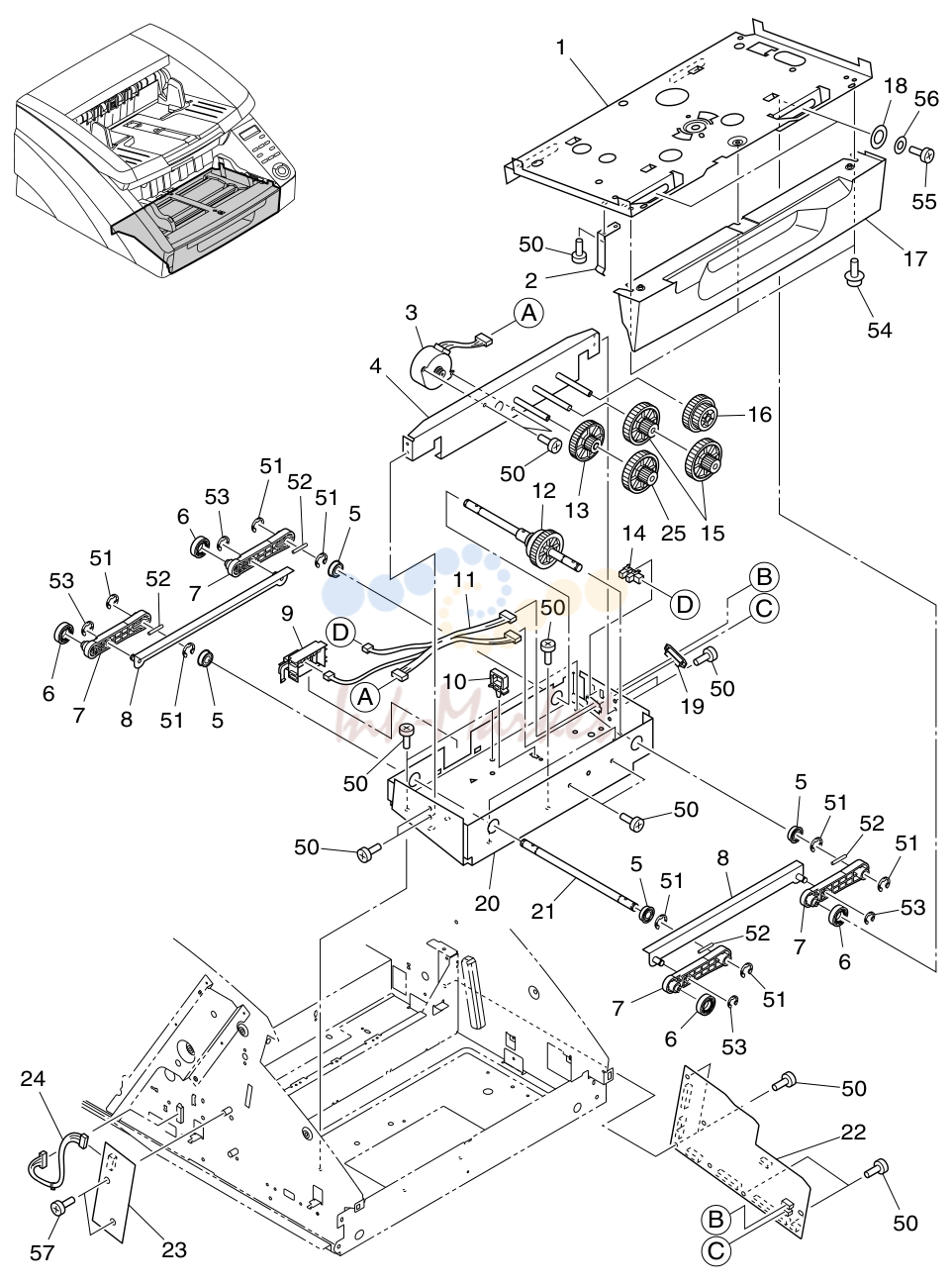

PICKUP TRAY DRIVE в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | MA2-8714-020 запросить цену → | PLATE, PICKUP TRAY |
| 2 | MA2-8719-000 запросить цену → | PLATE, GROUNDING, PICKUP TRAY |
| 3 | MH7-1165-000 запросить цену → | MOTOR, STEPPING |
| 4 | MF1-4243-000 запросить цену → | PLATE, MOTOR |
| 5 | MS2-9004-000 запросить цену → | BEARING, BALL 8-16 FLANGE |
| 6 | MA2-6744-000 запросить цену → | ROLLER |
| 7 | MA2-6742-020 запросить цену → | ARM |
| 8 | MF1-4244-000 запросить цену → | PLATE, ARM |
| 9 | MG1-4229-000 запросить цену → | плата ASS'Y, DOCUMENT SENSOR |
| 10 | WT2-5653-000 запросить цену → | CLAMP, CABLE, REUSE |
| 11 | MG1-4251-000 запросить цену → | CABLE ASS'Y, PICKUP TRAY |
| 12 | MG1-3452-000 запросить цену → | TORQUE LIMITER в сборе |
| 13 | MS2-0080-020 запросить цену → | GEAR, STEP 70/13T |
| 14 | WG8-5848-000 запросить цену → | PHOTO INTERRUPTER |
| 15 | MS2-0073-000 запросить цену → | GEAR, STEP 43/13T |
| 16 | MS2-0074-020 запросить цену → | GEAR, STEP 37/26T |
| 17 | MA3-0015-000 запросить цену → | COVER, BLIND |
| 18 | MA2-4530-000 запросить цену → | FLANGE |
| 19 | WT2-5760-000 запросить цену → | BUSHING, CABLE |
| 20 | MA2-8715-000 запросить цену → | PLATE, BOX, PICKUP TRAY |
| 21 | MA2-6747-020 запросить цену → | SHAFT, ARM |
| 22 | MG1-4777-000 запросить цену → | плата ASS'Y, SUB-DRIVE |
| 23 | MG1-4778-000 запросить цену → | плата ASS'Y, STAPLE LED |
| 24 | MG1-4249-000 запросить цену → | CABLE ASS'Y, STAPLE |
| 25 | MS2-0228-000 запросить цену → | GEAR, 43/13T, BLACK |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 51 | XD2-1100-642 запросить цену → | RING, E 6.4 |
| 52 | XD3-2300-222 запросить цену → | PIN, DOWEL 3X22 |
| 53 | XD2-1100-502 запросить цену → | RING, E 5.0 |
| 54 | XA9-0836-000 запросить цену → | SCREW, TP M3X6, ROUND-END |
| 55 | XB4-5400-605 запросить цену → | SCREW, TAPPING P, BH M4X6 |
| 56 | XD1-2100-509 запросить цену → | WASHER, PLAIN 5 |
| 57 | XB4-5300-605 запросить цену → | SCREW, TAPPING P, BH M3X6 |

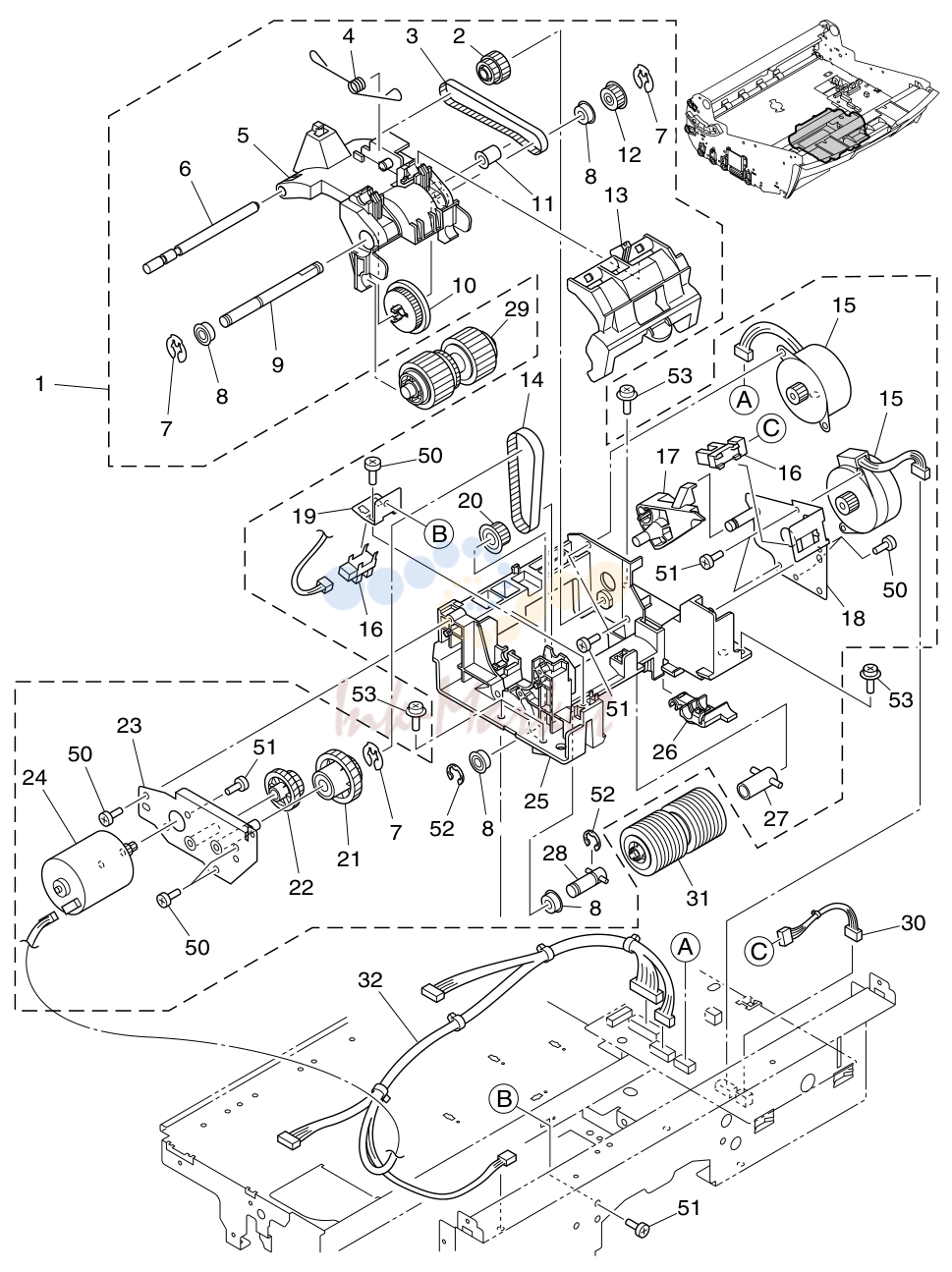

PICKUP узел в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | MG1-4817-000 запросить цену → | PICKUP узел |
| 2 | MS1-3229-000 запросить цену → | GEAR, PULLEY, 28-24T |
| 3 | XF2-1609-440 запросить цену → | BELT, TIMING 4-94T |
| 4 | MA2-8697-000 запросить цену → | SPRING, TORSION, PICKUP |
| 5 | MA3-0004-000 запросить цену → | ARM, PICKUP MOUNT |
| 6 | MA2-8677-000 запросить цену → | SHAFT, PICKUP ARM |
| 7 | MA2-7708-000 запросить цену → | STOPPER, RING 6, PL |
| 8 | MS2-9003-000 запросить цену → | BEARING, BALL 6-12 FLANGE |
| 9 | MA2-8676-000 запросить цену → | SHAFT, PICKUP DRIVE |
| 10 | MF1-4614-000 запросить цену → | GEAR, 25T, ONE-WAY |
| 11 | MS1-6105-000 запросить цену → | SPACER |
| 12 | MS1-3133-000 запросить цену → | PULLEY, 20T |
| 13 | MA2-8675-020 запросить цену → | SUPPORT, PICKUP ROLLER |
| 14 | XF2-1607-440 запросить цену → | BELT, TIMING 4-74T |
| 15 | MH7-1165-000 запросить цену → | MOTOR, STEPPING |
| 16 | WG8-5848-000 запросить цену → | PHOTO INTERRUPTER |
| 17 | MA3-0008-000 запросить цену → | LEVER, PICKUP UP-DOWN |
| 18 | MA3-0013-000 запросить цену → | PLATE, PICKUP |
| 19 | MA3-0012-000 запросить цену → | PLATE, SENSOR |
| 20 | MA2-6796-000 запросить цену → | PULLEY, ONE-WAY, 24T |
| 21 | MF1-4805-000 запросить цену → | GEAR, PULLEY 63-29T, BEARING |
| 22 | MS2-0295-000 запросить цену → | GEAR, HELICAL, 47-29T |
| 23 | MA3-0005-000 запросить цену → | PLATE, FEED ROLLER |
| 24 | MF1-4609-000 запросить цену → | MOTOR, BRUSHLESS, DC |
| 25 | MA3-0006-000 запросить цену → | MOUNT, PICKUP ROLLER |
| 26 | MA2-8698-000 запросить цену → | LEVER, FEED |
| 27 | MF1-4613-000 запросить цену → | SHAFT, FEED ROLLER HOLD |
| 28 | MF1-4612-000 запросить цену → | SHAFT, FEED ROLLER DRIVE |
| 29 | MG1-4806-000 запросить цену → | ROLLER, PICKUP |
| 30 | MG1-4258-000 запросить цену → | CABLE ASS'Y, SENSOR |
| 31 | MA3-0002-000 запросить цену → | ROLLER, FEED |
| 32 | MG1-4831-000 запросить цену → | CABEL ASS'Y, UPPER MOTORS |
| 50 | XB4-5300-605 запросить цену → | SCREW, TAPPING P, BH M3X6 |
| 51 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 52 | XD2-1100-402 запросить цену → | RING, E 4.0 |
| 53 | XA9-0836-000 запросить цену → | SCREW, TP M 3X6, ROUND-END |

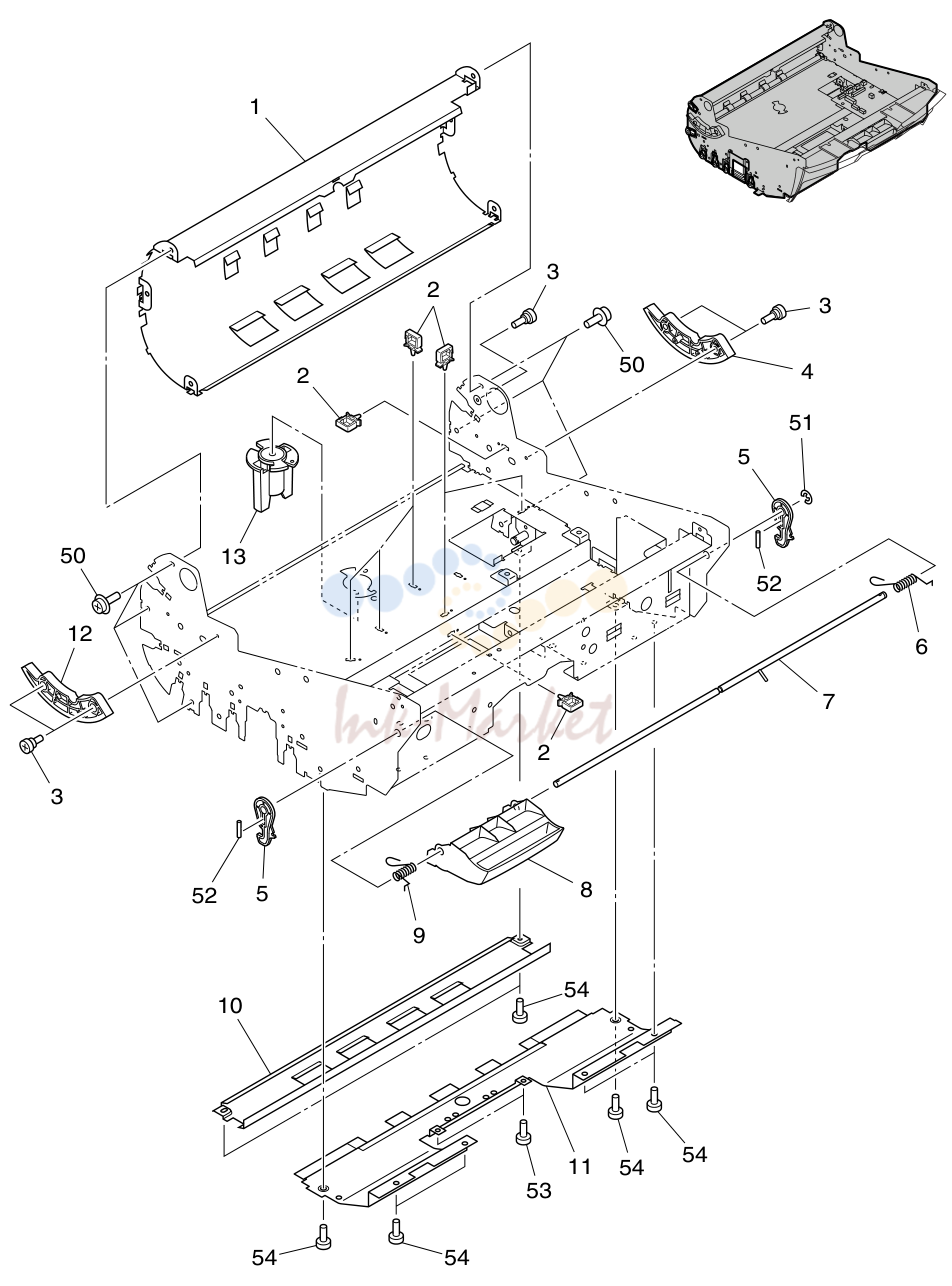

UPPER FRAME в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8670-030 запросить цену → | GUIDE, U-TURN INSIDE |
| 2 | WT2-5676-000 запросить цену → | CLAMP, CABLE, REUSE |
| 3 | FS1-9010-000 запросить цену → | SCREW, PH M3X3, STEPPED 2.2 |
| 4 | MA2-6722-000 запросить цену → | GEAR, 33T |
| 5 | MA2-8685-000 запросить цену → | HOOK |
| 6 | MA2-8687-000 запросить цену → | SPRING, TORSION, RIGHT |
| 7 | MF1-4607-000 запросить цену → | SHAFT, HOOK |
| 8 | MA2-8684-000 запросить цену → | LEVER, OPEN |
| 9 | MA2-8686-000 запросить цену → | SPRING, TORSION, LEFT |
| 10 | MA2-8682-020 запросить цену → | GUIDE, UPPER INLET |
| 11 | MA2-8688-020 запросить цену → | PLATE, GUIDE, FEED UPPER |
| 12 | MA2-6883-000 запросить цену → | GEAR, 33T |
| 13 | MA2-8667-000 запросить цену → | SUPPORT |
| 50 | XA9-0836-000 запросить цену → | SCREW, TP M3X6, ROUND-END |
| 51 | XD2-1100-502 запросить цену → | RING, E 5.0 |
| 52 | XD3-2200-162 запросить цену → | PIN, DOWEL 2X16 |
| 53 | XB4-5300-605 запросить цену → | SCREW, TAPPING P, BH M3X6 |
| 54 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |

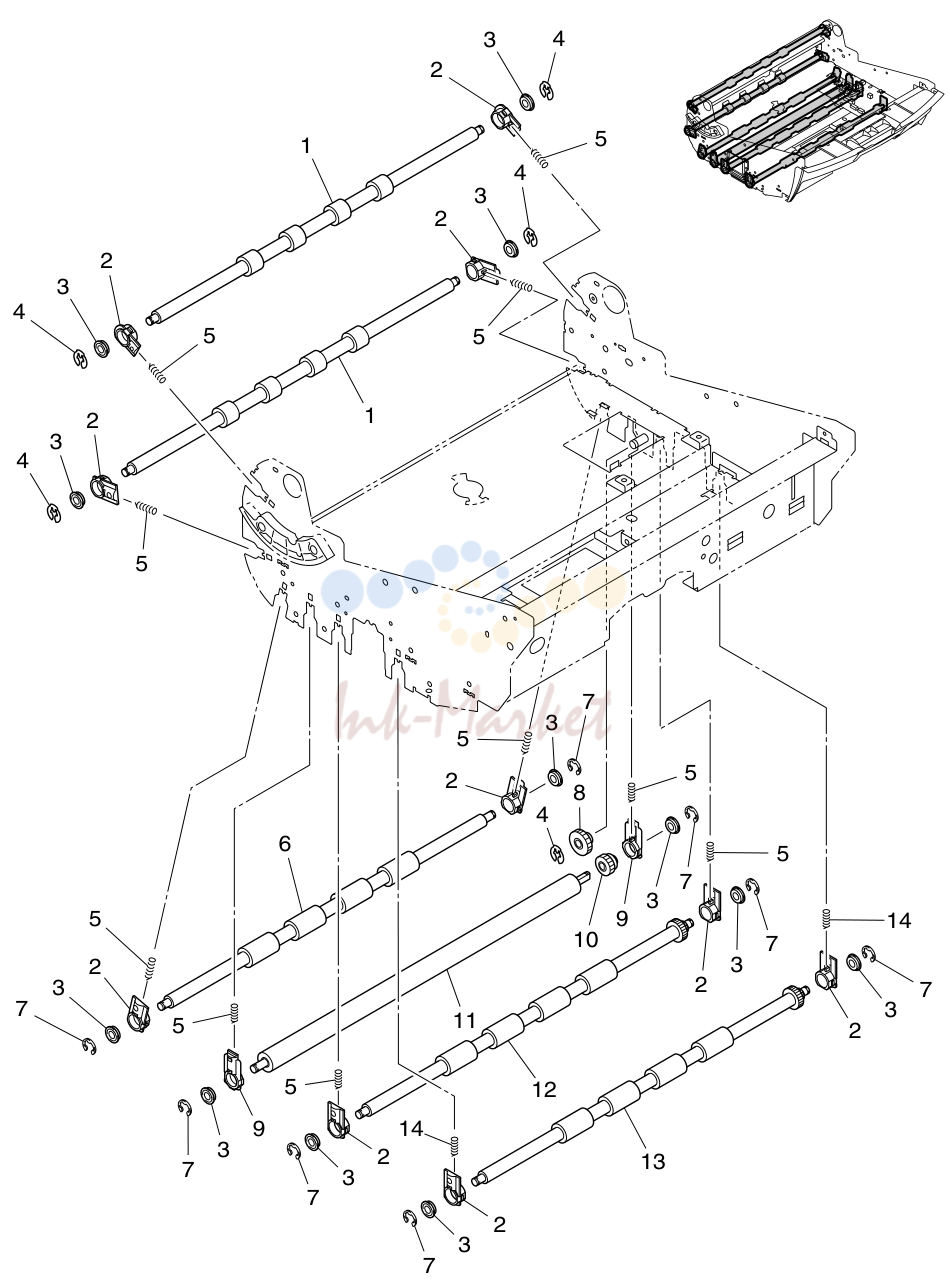

UPPER ROLLER в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8665-000 запросить цену → | ROLLER, U-TURN, UPPER |
| 2 | MA2-6860-000 запросить цену → | HOLDER, BEARING |
| 3 | MS2-9003-000 запросить цену → | BEARING, BALL 6-12 FLANGE |
| 4 | MA2-7708-000 запросить цену → | STOPPER, RING 6, PL |
| 5 | MS1-2475-000 запросить цену → | SPRING, COMPRESSION |
| 6 | MA2-6847-000 запросить цену → | ROLLER, READING UPPER |
| 7 | XD2-1100-402 запросить цену → | RING, E 4.0 |
| 8 | MS2-0202-000 запросить цену → | GEAR, 25T |
| 9 | MA2-8596-000 запросить цену → | HOLDER, BEARING, UPPER |
| 10 | MS2-0201-000 запросить цену → | GEAR, 21T |
| 11 | MA2-8591-000 запросить цену → | ROLLER, PLATEN |
| 12 | MF1-4242-000 запросить цену → | ROLLER, REGISTRATION UPPER |
| 13 | MF1-4797-000 запросить цену → | ROLLER, REGISTRATION UPPER FRONT |
| 14 | MS1-2613-000 запросить цену → | SPRING, COMPRESSION |

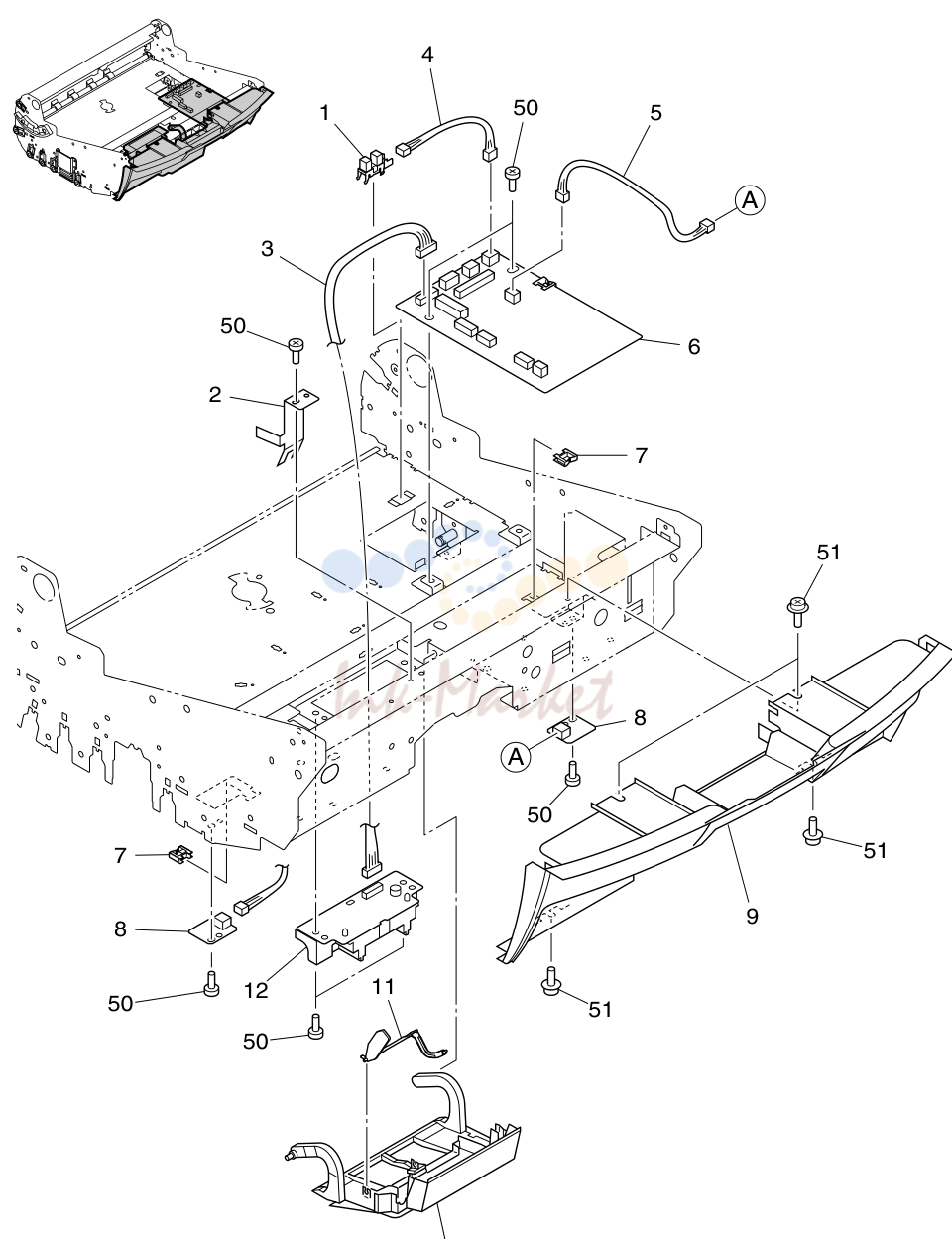

UPPER плата в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | WG8-5848-000 запросить цену → | PHOTO INTERRUPTER |
| 2 | MA3-0011-000 запросить цену → | PLATE, GROUNDING, FEED |
| 3 | MG1-4255-000 запросить цену → | CABLE ASS'Y, U-SONIC SENSOR |
| 4 | MG1-4256-000 запросить цену → | CABLE ASS'Y, IMPRINTER DOOR |
| 5 | MG1-4830-000 запросить цену → | CABLE ASS'Y, SKEW RIGHT |
| 6 | MG1-4780-000 запросить цену → | плата ASS'Y, MAIN DRIVE, G1130 D R-G1130 |
| MG1-4781-000 запросить цену → | плата ASS'Y, MAIN DRIVE, G1100 DR-G1100 | |
| 7 | WT2-5777-000 запросить цену → | CLIP, CABLE |
| 8 | MG1-4779-000 запросить цену → | плата ASS'Y, SKEW SENSOR |
| 9 | MA3-0061-000 запросить цену → | COVER, FRONT UPPER |
| 10 | MA3-0009-000 запросить цену → | COVER, PICKUP ROLLER |
| 11 | MA3-0010-000 запросить цену → | LEVER, DOCUMENT |
| 12 | MG1-4782-000 запросить цену → | плата ASS'Y, U-SONIC SENSOR |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 51 | XA9-0836-000 запросить цену → | SCREW, TP M3X6, ROUND-END |

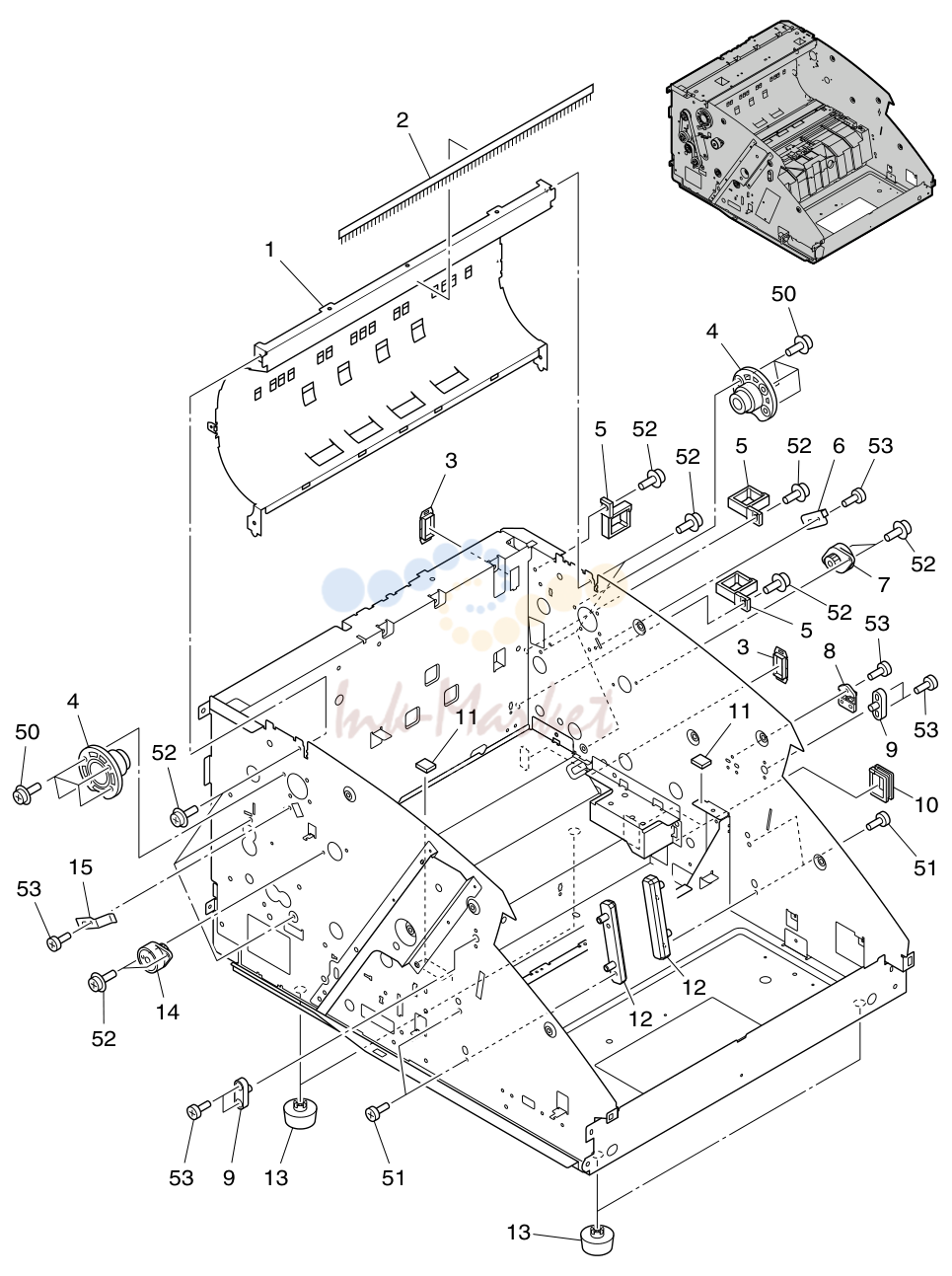

BASE в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | MF1-4603-020 запросить цену → | GUIDE, U-TURN OUTSIDE |
| 2 | MA3-0022-000 запросить цену → | BRUSH, ELIMINATOR |
| 3 | WT2-5760-000 запросить цену → | BUSHING, CABLE |
| 4 | MA2-8689-000 запросить цену → | HINGE |
| 5 | WT2-0493-000 запросить цену → | CLAMP, CABLE |
| 6 | MA2-8690-000 запросить цену → | PLATE, STOPPER |
| 7 | MG1-3441-000 запросить цену → | DAMPER узел, RIGHT |
| 8 | MA2-8643-000 запросить цену → | GUIDE, LIGHT, OPEN |
| 9 | MA2-6762-000 запросить цену → | SHAFT, LATCH |
| 10 | WT2-5098-000 запросить цену → | BUSHING, CABLE |
| 11 | MF1-4599-000 запросить цену → | BLOCK, STOPPER |
| 12 | MA2-6858-000 запросить цену → | GUIDE, TRAY |
| 13 | XH9-0118-000 запросить цену → | FOOT |
| 14 | MG1-3508-000 запросить цену → | DAMPER узел, LEFT |
| 15 | MA2-8712-000 запросить цену → | PLATE, GROUNDING |
| 50 | XA9-1450-000 запросить цену → | SCREW, TP M4X6, ROUND-END |
| 51 | XB4-5300-605 запросить цену → | SCREW, TAPPING P, BH M3X6 |
| 52 | XA9-0836-000 запросить цену → | SCREW, TP M3X6, ROUND-END |
| 53 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
DRIVE ROLLER в сборе-1
| № | Артикул | Наименование |
|---|---|---|
| 4 | MF1-4597-000 запросить цену → | ROLLER, READING, LOWER |
| 2 | MA2-8591-000 запросить цену → | ROLLER, PLATEN |
| 3 | MA2-7708-000 запросить цену → | STOPPER, RING 6, PL |
| 4 | MS2-0200-000 запросить цену → | GEAR, 34T |
| 5 | MA2-8593-020 запросить цену → | LEVER, PLATEN |
| 6 | MA2-8594-000 запросить цену → | SPRING, TORSION |
| 7 | MS2-0205-000 запросить цену → | GEAR, 21T |
| 8 | MS2-9003-000 запросить цену → | BEARING, BALL 6-12 FLANGE |
| 9 | MA2-8595-000 запросить цену → | HOLDER, BEARING, LOWER |
| 10 | MA2-8592-000 запросить цену → | PLATE, LOWER PLATEN |
| 11 | MF1-4795-000 запросить цену → | ROLLER, REGISTRATION, LOWER |
| 12 | MH7-1190-000 запросить цену → | MOTOR, STEPPING |
| 13 | MA3-0029-000 запросить цену → | PLATE, MAIN MOTOR |
| 14 | XF2-1623-060 запросить цену → | BELT, TIMING 6-230T |
| 15 | WT2-5011-000 запросить цену → | CLIP, CABLE |
| 16 | MA3-0028-000 запросить цену → | PLATE, MOTOR COVER |
| 17 | MS2-9006-000 запросить цену → | BEARING, BALL 6-10 FLANGE |
| 18 | MA2-8041-000 запросить цену → | COLLAR, IDLER |
| 19 | MA3-0042-000 запросить цену → | BUSHING, 6x2L |
| 20 | XZ1-1400-305 запросить цену → | SPACER, L4 |
| 21 | MS2-9004-000 запросить цену → | BEARING, BALL 8-16 FLANGE |
| 22 | MS1-3227-000 запросить цену → | PULLEY, 38T, IN |
| 23 | MS1-3228-000 запросить цену → | PULLEY, 38T, OUT |
| 24 | MG1-4248-000 запросить цену → | CABLE ASS'Y, MAIN MOTOR |
| 25 | FS1-9009-000 запросить цену → | SCREW, PH M3X3, STEPPED 3.2 |
| 26 | MF1-4799-000 запросить цену → | COVER, SEPARATION |
| 27 | MA3-0014-000 запросить цену → | GUIDE, LOWER INLET |
| 28 | MA2-8661-000 запросить цену → | GUIDE, LIGHT |
| 29 | MA2-8662-000 запросить цену → | GUIDE, LIGHT, REGIST REAR |
| 30 | MA2-8043-000 запросить цену → | STOPPER, RING 8, PL |
| 31 | WT2-5651-000 запросить цену → | CLAMP, CABLE, REUSE |
| 50 | XD3-2200-122 запросить цену → | PIN, DOWEL 2X10 |
| 51 | XD2-1100-402 запросить цену → | RING, E 4.0 |
| 52 | XA9-1450-000 запросить цену → | SCREW, TP M4X6, ROUND-END |
| 53 | FB3-8873-000 запросить цену → | SCREW, BH M4X4, ROUND-END |
| 54 | XA9-1116-000 запросить цену → | SCREW, BH M 3X5, ROUND-END |
DRIVE ROLLER в сборе-2
| № | Артикул | Наименование |
|---|---|---|
| 4 | MA2-8647-000 запросить цену → | ROLLER, U-TURN, LOWER |
| 2 | MS2-9004-000 запросить цену → | BEARING, BALL 8-16 FLANGE |
| 3 | MS1-3227-000 запросить цену → | PULLEY, 38T, IN |
| 4 | MS1-3228-000 запросить цену → | PULLEY, 38T, OUT |
| 5 | XF2-1618-060 запросить цену → | BELT, TIMING 6-180T |
| 6 | MA2-8646-000 запросить цену → | ROLLER, U-TURN PRE, LOWER |
| 7 | MA3-0042-000 запросить цену → | BUSHING, 6x2L |
| 8 | MA2-8041-000 запросить цену → | COLLAR, IDLER |
| 9 | MS2-9006-000 запросить цену → | BEARING, BALL 6-10 FLANGE |
| 10 | MF1-4602-000 запросить цену → | PLATE, TENSION |
| 11 | MS1-2551-000 запросить цену → | SPRING, TENSION |
| 12 | MA2-7708-000 запросить цену → | STOPPER, RING 6, PL |
| 13 | MA2-8043-000 запросить цену → | STOPPER, RING 8, PL |
| 50 | XD3-2200-122 запросить цену → | PIN, DOWEL 2X10 |
| 51 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
EJECT DRIVE узел в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | WT2-5760-000 запросить цену → | BUSHING, CABLE |
| 2 | MA2-8731-020 запросить цену → | PLATE, EJECT DRIVE |
| 3 | MS2-0183-000 запросить цену → | GEAR, 17-48T |
| 4 | MS2-9006-000 запросить цену → | BEARING, BALL 6-10 FLANGE |
| 5 | MS2-0184-000 запросить цену → | GEAR, 22T |
| 6 | MF1-4500-000 запросить цену → | MOTOR, BRUSHLESS, DC |
| 7 | MA3-0030-000 запросить цену → | PLATE, EJECT MOTOR |
| 8 | MG1-4261-000 запросить цену → | CABEL ASS'Y, EJECT |
| 9 | MG1-4228-000 запросить цену → | плата ASS'Y, EJECT |
| 10 | MA2-8732-000 запросить цену → | COVER, DUST, EJECT |
| 11 | MA2-7708-000 запросить цену → | STOPPER, RING 6, PL |
| 12 | MA2-8733-000 запросить цену → | ROLLER, EJECT DRIVE |
| 13 | MA2-8736-000 запросить цену → | LEVER, EJECT |
| 14 | MS1-2555-000 запросить цену → | SPRING, TENSION, EJECT |
| 50 | XB1-2300-605 запросить цену → | SCREW, BH M3X6 |
| 51 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 52 | XD3-2200-102 запросить цену → | PIN, DOWEL 2X10 |
SEPARATION ROLLER в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | FS1-1205-000 запросить цену → | BUSHING, 6X6L |
| 2 | MG1-4814-000 запросить цену → | ROLLER, RETARD |
| 3 | MA2-8663-000 запросить цену → | LEVER, SEPARATION ROLLER |
| 4 | MA2-6778-020 запросить цену → | SHAFT, RETARD ROLLER |
| 5 | MF1-4811-000 запросить цену → | MOUNT, SEPARATION |
| 6 | MF1-4306-020 запросить цену → | SHAFT, SEPARATION |
| 7 | MS1-3185-000 запросить цену → | PULLEY, 17T |
| 8 | MA2-7708-000 запросить цену → | STOPPER, RING 6, PL |
| 9 | MH7-1192-000 запросить цену → | FAN |
| 10 | MA3-0077-000 запросить цену → | PLATE, FAN |
| 11 | MG1-4245-020 запросить цену → | плата ASS'Y, U-SONIC DRIVE |
| 12 | MS1-6105-000 запросить цену → | SPACER |
| 13 | MA2-8654-000 запросить цену → | SHAFT, REPARATION |
| 14 | MS1-3180-000 запросить цену → | PULLEY, 22T |
| 15 | MA2-9313-000 запросить цену → | PLATE, SUPPORT |
| 16 | XF2-1607-440 запросить цену → | BELT, TIMING 4-74T |
| 17 | MS2-0075-020 запросить цену → | PULLEY, GEAR 59/22T |
| 18 | MG1-4829-000 запросить цену → | CABLE ASS'Y, U-SONIC DRIVE |
| 19 | MH7-1165-000 запросить цену → | MOTOR, STEPPING |
| 20 | MS1-2612-000 запросить цену → | SPRING, TENSION |
| 21 | MA2-8651-000 запросить цену → | PLATE, MOUNT, SEPARATION |
| 50 | XD2-1100-502 запросить цену → | RING, E 5.0 |
| 51 | XD3-2200-102 запросить цену → | PIN, DOWEL 2X10 |
| 52 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 53 | XB1-2403-005 запросить цену → | SCREW, BH M4X30 |
READING узел, UPPER/LOWER
| № | Артикул | Наименование |
|---|---|---|
| 4 | MA2-8625-000 запросить цену → | GUIDE, READING UPPER, RIGHT |
| 2 | MG1-8318-000 запросить цену → | READING узел, UPPER |
| 3 | MF1-4615-020 запросить цену → | GLASS ASS'Y, READING UPPER |
| 4 | MF1-4801-000 запросить цену → | MOTOR, STEPPING |
| 5 | MA2-8624-000 запросить цену → | GUIDE, READING UPPER, LEFT |
| 6 | FS1-9009-000 запросить цену → | SCREW, PH M3X3, STEPPED 3.2 |
| 7 | MG1-8319-000 запросить цену → | READING узел, LOWER |
| 8 | MF1-4605-020 запросить цену → | GLASS ASS'Y, READING LOWER |
| 50 | XA9-0836-000 запросить цену → | SCREW, TP M3X6, ROUND-END |
ELECTRICAL в сборе
| № | Артикул | Наименование |
|---|---|---|
| 5 | MH2-5439-000 запросить цену → | CABLE ASS'Y, CIS UPPER |
| 2 | MG1-4774-000 запросить цену → | плата ASS'Y, CONTROL, G1130 DR-G1130 |
| MG1-4775-000 запросить цену → | плата ASS'Y, CONTROL, G1100 DR-G1100 | |
| 3 | MH2-5438-000 запросить цену → | CABLE ASS'Y, CIS LOWER |
| 4 | MG1-4828-000 запросить цену → | CABLE ASS'Y, SUB-DRIVE |
| 5 | MH3-2085-000 запросить цену → | плата в сборе, POWER |
| 6 | MG1-4243-000 запросить цену → | CABLE ASS'Y, INLET |
| 7 | MA3-0062-000 запросить цену → | PLATE, POWER SUPPLY 100V, 120V |
| MA3-0018-000 запросить цену → | PLATE, POWER SUPPLY, PAINT 220-240V | |
| 8 | MH7-1191-000 запросить цену → | FAN |
| 9 | WT2-5651-000 запросить цену → | CLAMP, CABLE, REUSE |
| 10 | WT2-5031-000 запросить цену → | CLIP, CABLE |
| 11 | MA3-0019-000 запросить цену → | PLATE, CONTROL плата |
| 12 | WT2-0493-000 запросить цену → | CLAMP, CABLE |
| 13 | MA3-0020-000 запросить цену → | BUTTON, SWITCH |
| 14 | FS1-9121-000 запросить цену → | SCREW, PH M3X3, STEPPED 13.5 |
| 15 | MS1-2550-000 запросить цену → | SPRING, TENSION, SEPARATION |
| 16 | WC2-5806-000 запросить цену → | SWITCH, PUSH |
| 17 | MA3-0023-000 запросить цену → | PLATE, POWER SWITCH |
| 18 | MG1-4832-000 запросить цену → | CABEL ASS'Y, POWER SWITCH, DC |
| 19 | MA3-0115-000 запросить цену → | PLATE, GROUNDING |
| 20 | RH2-5145-020 запросить цену → | POWER CORD, 120V 120V |
| 21 | RH9-1015-020 запросить цену → | POWER CORD, 100V 100V |
| 22 | MH2-5339-000 запросить цену → | POWER CORD, 220-240V 220-240V, KR. CME |
| 23 | MH2-5443-000 запросить цену → | CABLE, USB |
| 24 | MH2-5395-000 запросить цену → | POWER CORD, CHINA C N |
| 25 | FH2-5006-030 запросить цену → | CORD, GROUNDING 100V |
| 26 | MG1-4827-000 запросить цену → | CABLE ASS'Y, MAIN DRIVE |
| 27 | VT2-5199-009 запросить цену → | SPACER, CARD L9 |
| 50 | XA9-1116-000 запросить цену → | SCREW, BH M3X5, ROUND-END |
| 51 | XB2-8400-807 запросить цену → | SCREW, BH M4X8, W/WASHER |
| 52 | XB1-2403-005 запросить цену → | SCREW, BH M4X30 |
| 53 | FA9-2113-000 запросить цену → | SCREW, BH M4X8, W/TOOTH |
| 54 | XB1-3300-605 запросить цену → | SCREW, FH M3X6 |
| 55 | FB3-8873-000 запросить цену → | SCREW, BH M4X4, ROUND-END |
| 57 | XD1-4200-402 запросить цену → | WASHER, TOOTHED |
комментарии
