Canon Imageformula Dr C125 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

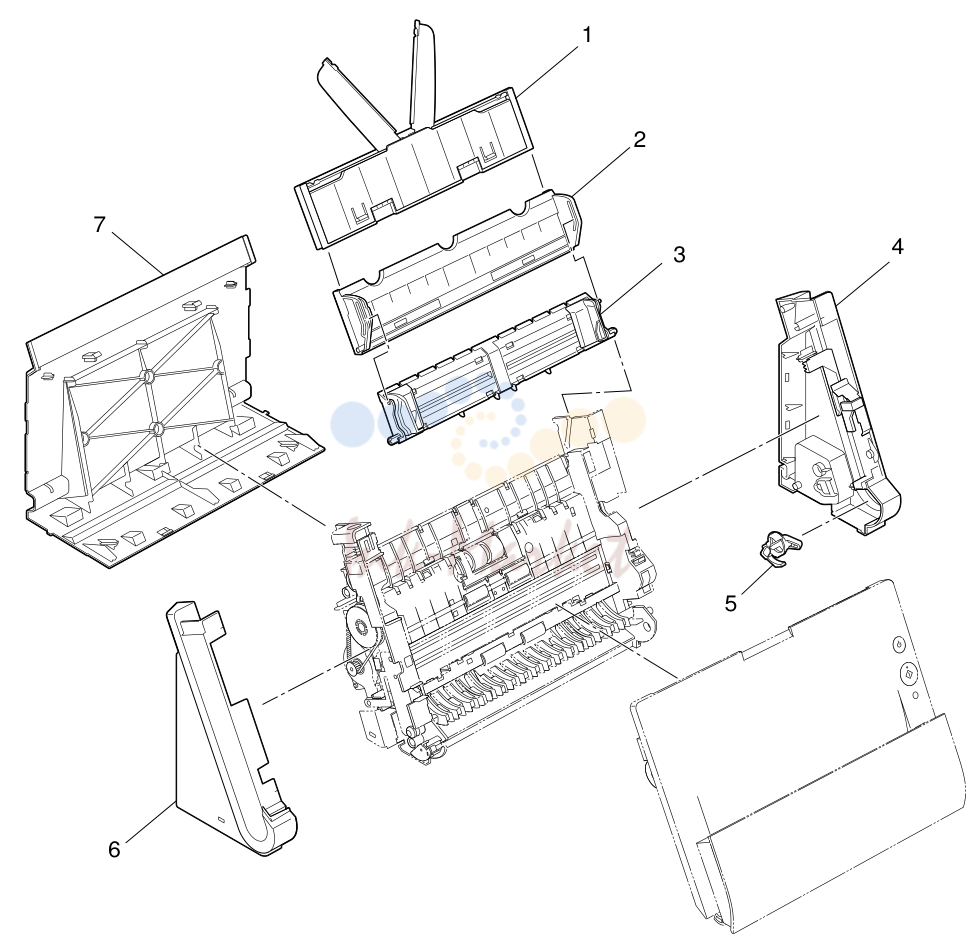

EXTERNAL COVERS
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-9399-000 запросить цену → | COVER, UPPER |
| 3 | MG1-4583-000 запросить цену → | TRAY в сборе, PICKUP |
| 4 | MG1-4593-000 запросить цену → | COVER, RIGHT |
| 5 | MA2-9452-000 запросить цену → | LEVER, FLAPPER |
| 6 | MF1-4712-000 запросить цену → | COVER, LEFT |
| 7 | MF1-4720-000 запросить цену → | COVER, REAR |

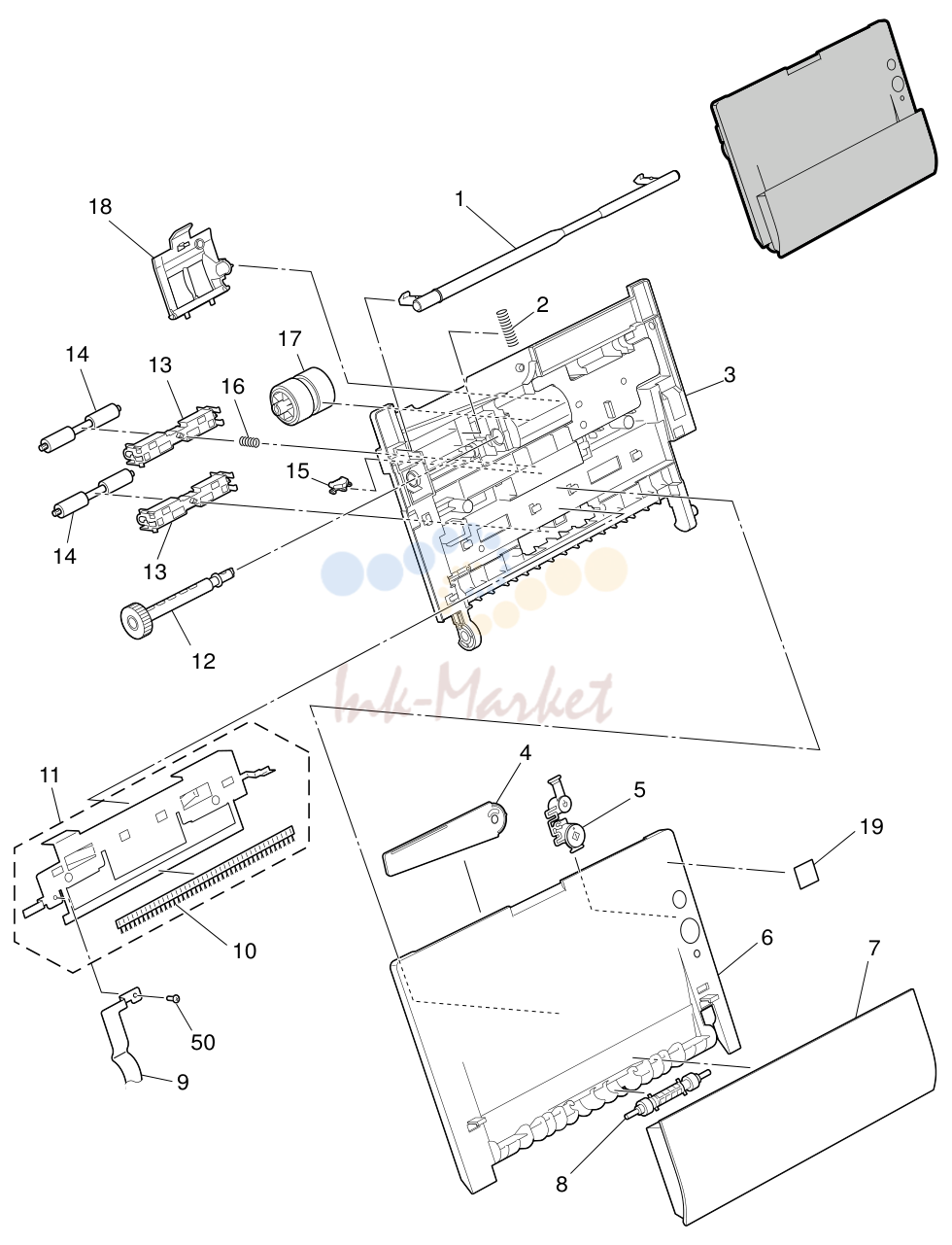

FRONT узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | MS1-2594-000 запросить цену → | SPRING, COMPRESSION |
| 3 | MA2-9433-000 запросить цену → | FRAME, UPPER |
| 4 | MA2-9442-000 запросить цену → | PLATE, EXTENSION, EJECT |
| 5 | MA2-9441-000 запросить цену → | BUTTON, POWER START |
| 6 | MA2-9443-000 запросить цену → | TRAY, EJECT |
| 7 | MG1-4590-000 запросить цену → | крышка в сборе, U-TURN EJECT |
| 8 | MA2-9444-000 запросить цену → | ROLLER, FOLLOWER, EJECT |
| 9 | MA2-9449-000 запросить цену → | SHEET, GROUNDING |
| 10 | MA2-8995-000 запросить цену → | ELIMINATOR, STATIC |
| 11 | MF1-4718-000 запросить цену → | PLATE, GROUNDING FOLLOWER |
| 12 | MA2-9434-000 запросить цену → | SHAFT, GEAR, FEED ROLLER |
| 13 | MA2-9436-000 запросить цену → | HOLDER, FOLLOWER ROLLER |
| 14 | MA2-9435-000 запросить цену → | ROLLER, FOLLOWER |
| 15 | MA2-9439-000 запросить цену → | GUIDE, LIGHT IN, REGISTRATION |
| 16 | MS1-2593-000 запросить цену → | SPRING, COMPRESSION |
| 17 | MA2-9416-000 запросить цену → | FEED ROLLER |
| 18 | MA2-9415-000 запросить цену → | COVER, FEED ROLLER |
| 19 | MA2-8926-000 запросить цену → | LABEL, ENERGY STAR BLACK |
| 50 | XA9-0476-000 запросить цену → | SCREW, TAP-B, TP M3X8 |

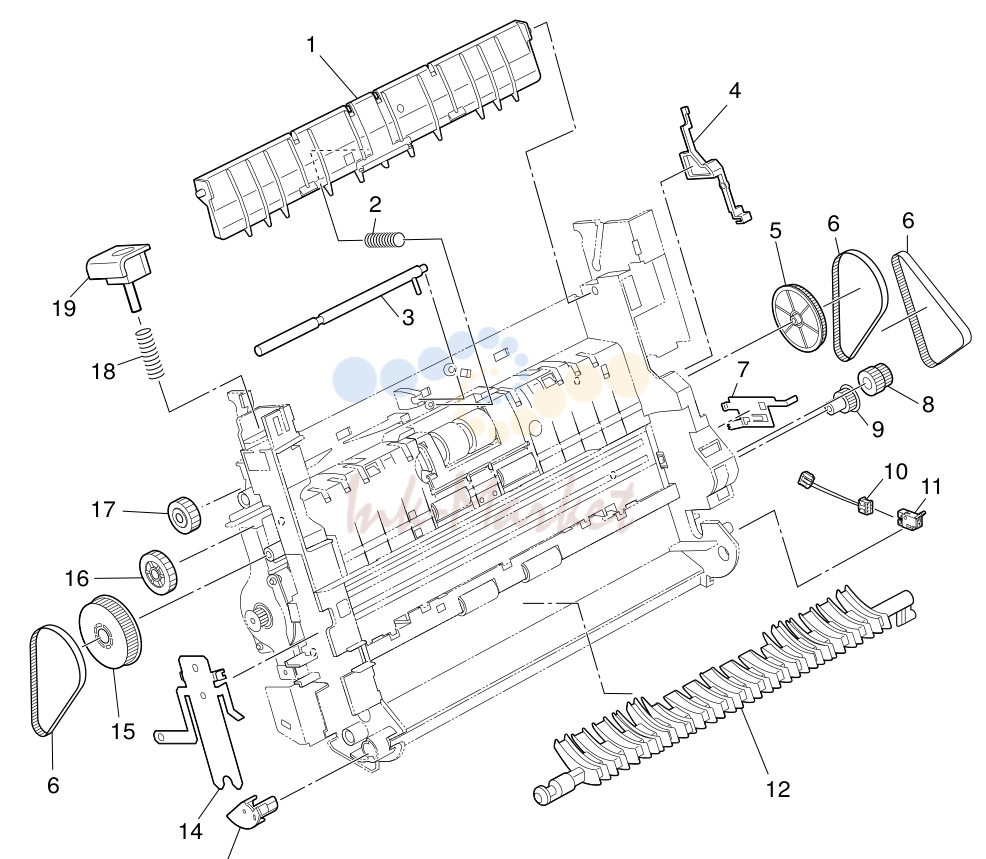

BASE узел-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | MS1-2590-000 запросить цену → | SPRING, COMPRESSION |
| 3 | MA2-9408-000 запросить цену → | SHAFT, DRIVE |
| 4 | MA2-9448-000 запросить цену → | LEVER, DETECT, FRONT COVER |
| 5 | MS2-0265-000 запросить цену → | PULLEY, Z22-78 |
| 6 | XF2-1609-040 запросить цену → | BELT, TIMING, 90T |
| 7 | MA2-9450-000 запросить цену → | PLATE, GROUNDING |
| 8 | MS2-0252-000 запросить цену → | GEAR, PULLEY, Z16-22 |
| 9 | MS2-0266-000 запросить цену → | PULLEY, Z22 |
| 10 | MG1-4585-000 запросить цену → | CABLE в сборе, FLAPPER |
| 11 | WC4-5336-000 запросить цену → | SWITCH, MICRO, DETECT |
| 12 | MF1-4721-000 запросить цену → | FLAPPER, SWITCHING |
| 13 | MA2-9455-000 запросить цену → | HOLDER, CABLE |
| 14 | MA2-9453-000 запросить цену → | PLATE, SPRING, FLAPPER |
| 15 | MS2-0253-000 запросить цену → | GEAR, PULLEY, Z14-60 |
| 16 | MS2-0251-000 запросить цену → | GEAR, Z22, FEED |
| 17 | MF1-4713-000 запросить цену → | GEAR, Z18, ONE-WAY |
| 18 | MS1-2591-000 запросить цену → | SPRING, COMPRESSION |
| 19 | MA2-9424-000 запросить цену → | BUTTON, OPEN |

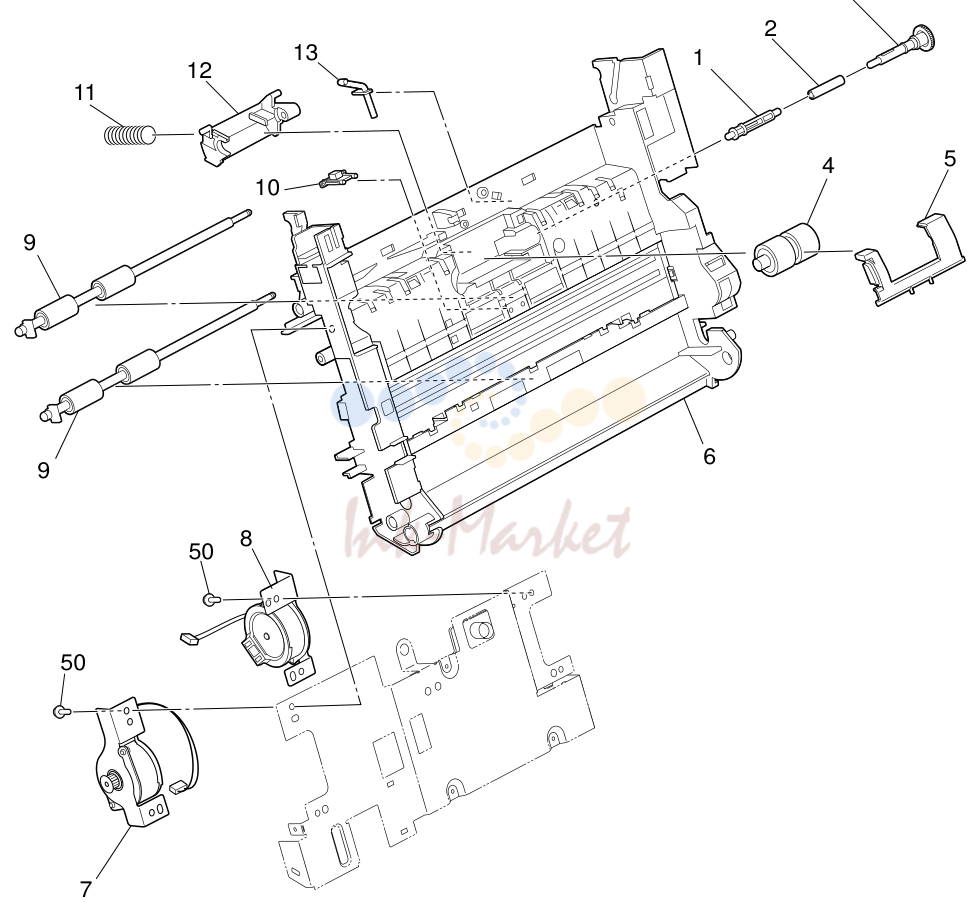

BASE узел-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7270-000 запросить цену → | SHAFT, RETARD, DRIVE 2 |
| 3 | MA2-9407-000 запросить цену → | SHAFT, GEAR, ONE-WAY |
| 4 | MA2-7326-020 запросить цену → | RETARD ROLLER |
| 5 | MA2-9406-000 запросить цену → | COVER, RETARD ROLLER |
| 6 | MA2-9423-000 запросить цену → | FRAME, LOWER |
| 7 | MG1-4639-000 запросить цену → | MOTOR, STEPPING, FEED |
| 8 | MG1-4586-000 запросить цену → | MOTOR, STEPPING, MAIN |
| 9 | MG1-4594-000 запросить цену → | ROLLER, DRIVE |
| 10 | MA2-9429-000 запросить цену → | GUIDE, LIGHT OUT, REGISTRATION |
| 11 | MS1-2591-000 запросить цену → | SPRING, COMPRESSION |
| 12 | MA2-9409-000 запросить цену → | HOLDER, RETARD ROLLER |
| 13 | MA2-9430-000 запросить цену → | GUIDE, LIGHT, DOCUMENT |
| 50 | XA9-0476-000 запросить цену → | SCREW, TAP-B, TP M3X8 |

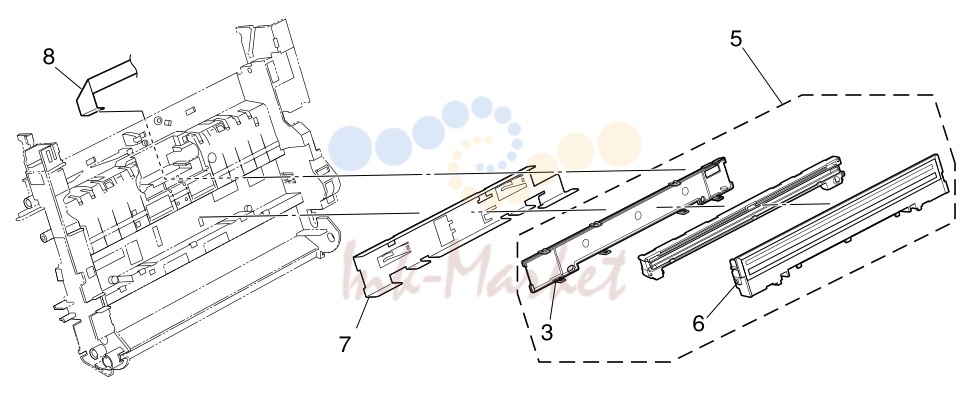

READING узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | MF1-4715-000 запросить цену → | HOLDER, GLASS, UPPER READING |
| 3 | MA2-8391-000 запросить цену → | CASE, READING узел |
| 4 | MH2-5403-000 запросить цену → | CABLE, FFC, FRONT CIS |
| 5 | MG1-8310-000 запросить цену → | READING узел, LOWER |
| 6 | MF1-4714-000 запросить цену → | HOLDER, GLASS, LOWER READING |
| 7 | MA2-9427-000 запросить цену → | PLATE, GROUNDING, LOWER |
| 8 | MH2-5404-000 запросить цену → | CABLE, FFC, BACK CIS |

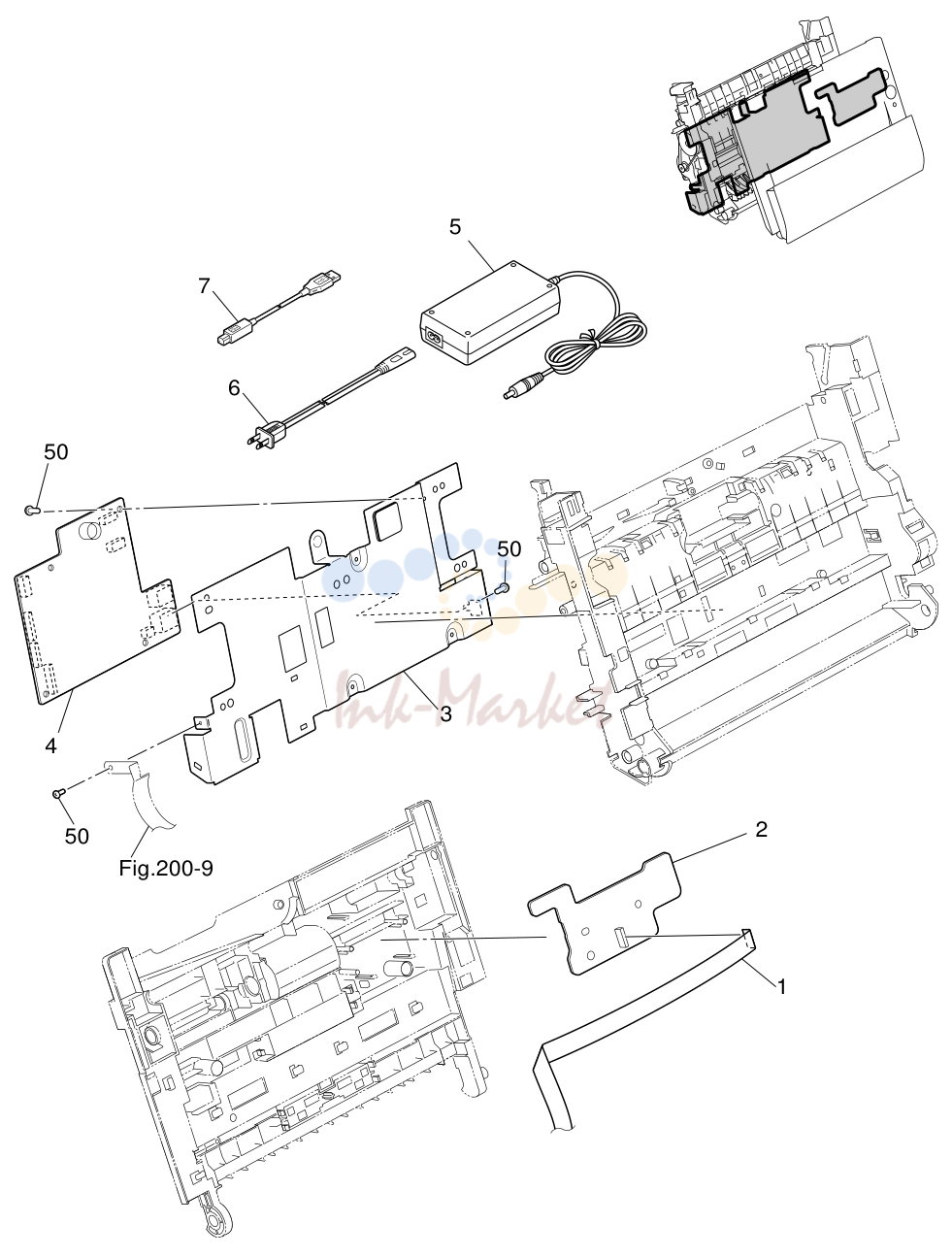

ELECTRICAL COMPONENTS
| № | Артикул | Наименование |
|---|---|---|
| 2 | MG1-4588-000 запросить цену → | плата в сборе, UPPER |
| 3 | MA2-9405-000 запросить цену → | PLATE, CONTROL плата |
| 4 | MG1-4582-000 запросить цену → | плата в сборе, CONTROL |
| 5 | MG1-4578-000 запросить цену → | ADAPTOR, DC 16V, AC 100-240V OTHERS THAN CN |
| MG1-4579-000 запросить цену → | ADAPTOR, DC 16V, AC CHINA C N | |
| 6 | WT3-5118-000 запросить цену → | CORD, POWER, 120V 120V |
| MH2-5402-000 запросить цену → | CORD, POWER, 100V 100V | |
| MH2-5309-020 запросить цену → | CORD, POWER, 220-240V 220-240V, CME | |
| MH2-5310-030 запросить цену → | CORD, POWER, AUSTRALIA CA | |
| MH2-5346-000 запросить цену → | CORD, POWER, KOREA K R | |
| MH2-5396-000 запросить цену → | CORD, POWER, CHINA CN | |
| 7 | MH2-5378-000 запросить цену → | CABLE, USB |
| 50 | XB1-2300-405 запросить цену → | SCREW, BH M3X4 |
| MA2-7270-000 запросить цену → | 310-02 1 MG1-4578-000 500-05 1 | |
| MA2-7326-020 запросить цену → | 310-04 1 MG1-4579-000 500-05 1 | |
| MA2-8391-000 запросить цену → | 400-03 2 MG1-4582-000 500-04 1 | |
| MA2-8926-000 запросить цену → | 200-19 1 MG1-4583-000 100-03 1 | |
| MA2-8995-000 запросить цену → | 200-10 1 MG1-4585-000 300-10 1 | |
| MA2-9399-000 запросить цену → | 100-02 1 MG1-4586-000 310-08 1 | |
| MA2-9406-000 запросить цену → | 310-05 1 MG1-4590-000 200-07 1 | |
| MA2-9407-000 запросить цену → | 310-03 1 MG1-4593-000 100-04 1 | |
| MA2-9408-000 запросить цену → | 300-03 1 MG1-4594-000 310-09 2 | |
| MA2-9409-000 запросить цену → | 310-12 1 MG1-4595-000 300-01 1 | |
| MA2-9412-000 запросить цену → | 310-01 1 MG1-4596-000 100-01 1 | |
| MA2-9415-000 запросить цену → | 200-18 1 MG1-4639-000 310-07 1 | |
| MA2-9416-000 запросить цену → | 200-17 1 MG1-8310-000 400-05 1 | |
| MA2-9423-000 запросить цену → | 310-06 1 MG1-8311-000 400-01 1 | |
| MA2-9427-000 запросить цену → | 400-07 1 MH2-5310-030 500-06 1 | |
| MA2-9429-000 запросить цену → | 310-10 1 MH2-5346-000 500-06 1 | |
| MA2-9430-000 запросить цену → | 310-13 1 MH2-5378-000 500-07 1 | |
| MA2-9433-000 запросить цену → | 200-03 1 MH2-5396-000 500-06 1 | |
| MA2-9434-000 запросить цену → | 200-12 1 MH2-5402-000 500-06 1 | |
| MA2-9435-000 запросить цену → | 200-14 2 MH2-5403-000 400-04 1 | |
| MA2-9436-000 запросить цену → | 200-13 2 MH2-5404-000 400-08 1 | |
| MA2-9439-000 запросить цену → | 200-15 1 MH2-5405-000 500-01 1 | |
| MA2-9440-000 запросить цену → | 200-01 1 MS1-2590-000 300-02 1 | |
| MA2-9441-000 запросить цену → | 200-05 1 MS1-2591-000 300-18 1 ↓ | |
| MA2-9443-000 запросить цену → | 200-06 1 MS1-2593-000 200-16 1 | |
| MA2-9444-000 запросить цену → | 200-08 1 MS1-2594-000 200-02 1 | |
| MA2-9448-000 запросить цену → | 300-04 1 MS2-0251-000 300-16 1 | |
| MA2-9449-000 запросить цену → | 200-09 1 MS2-0252-000 300-08 1 | |
| MA2-9450-000 запросить цену → | 300-07 1 MS2-0253-000 300-15 1 | |
| MA2-9452-000 запросить цену → | 100-05 1 MS2-0265-000 300-05 1 | |
| MA2-9453-000 запросить цену → | 300-14 1 MS2-0266-000 300-09 1 | |
| MA2-9455-000 запросить цену → | 300-13 1 WC4-5336-000 300-11 1 | |
| MF1-4712-000 запросить цену → | 100-06 1 WT3-5118-000 500-06 1 | |
| MF1-4713-000 запросить цену → | 300-17 1 XA9-0476-000 200-50 1 | |
| MF1-4714-000 запросить цену → | 400-06 1 ↓ 310-50 4 | |
| MF1-4715-000 запросить цену → | 400-02 1 XB1-2300-405 500-50 6 | |
| MF1-4718-000 запросить цену → | 200-11 1 XF2-1609-040 300-06 3 |
