Canon Imageformula Dr 3010 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS
- UPPER узел-2
- LOWER узел-1
- LOWER узел-3
- LOWER узел-4
- READING узел, UPPER/LOWER
- ELECTRICAL COMPONENTS в сборе-1
- ELECTRICAL COMPONENTS в сборе-2

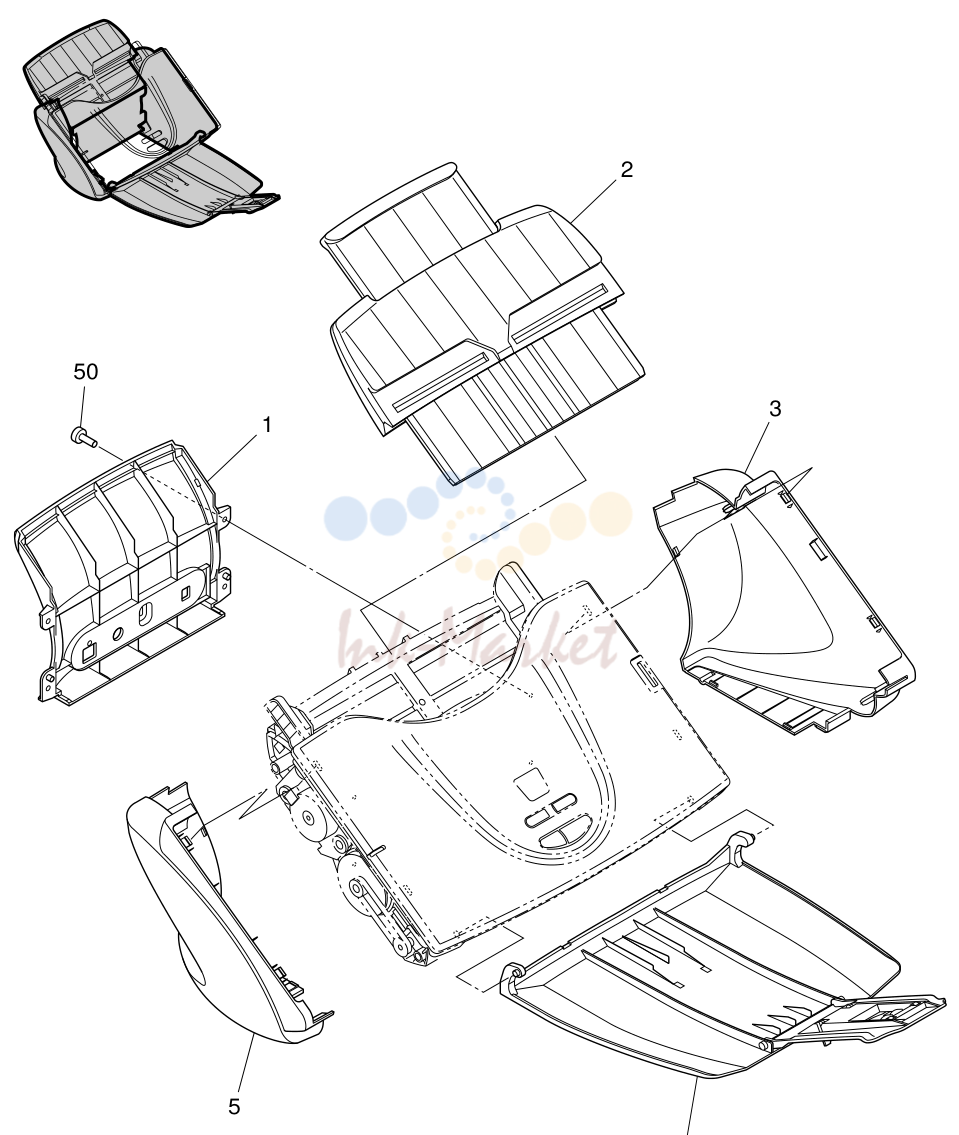

EXTERNAL COVERS
| № | Артикул | Наименование |
|---|---|---|
| 2 | MG1-4183-000 запросить цену → | TRAY узел, PICKUP |
| 3 | MF1-4547-000 запросить цену → | COVER, RIGHT |
| 4 | MG1-4184-000 запросить цену → | TRAY узел, EJECT |
| 5 | MF1-4546-000 запросить цену → | COVER, LEFT |
| 50 | XB1-2300-405 запросить цену → | SCREW, BH M3x4 |
| 2 | MA2-8488-000 запросить цену → | GUIDE, LED LIGHT |
| 3 | MA2-8475-000 запросить цену → | WINDOW, DISPLAY |
| 4 | MA2-8476-000 запросить цену → | BUTTON, SELECT |
| 5 | MA2-8477-000 запросить цену → | BUTTON, START |
| 6 | MA2-8478-000 запросить цену → | BUTTON, STOP |
| 7 | MG1-4171-000 запросить цену → | плата в сборе, OPERATION |
| 8 | MH2-5359-000 запросить цену → | CABLE, FFC, OPERATION |
| 50 | XB4-5300-605 запросить цену → | SCREW, TAP-P, BH M3x6 |

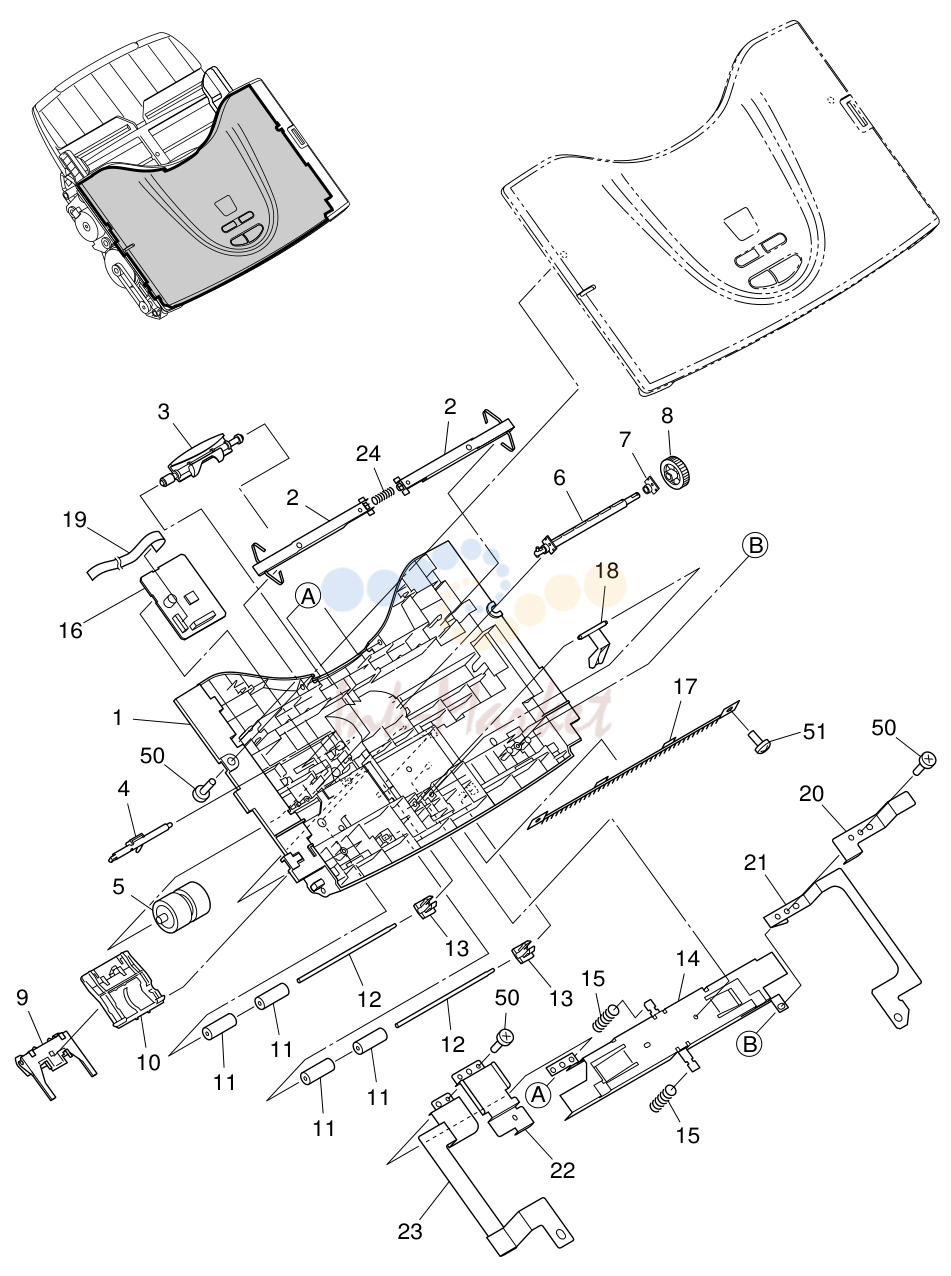

UPPER узел-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7948-020 запросить цену → | PLATE, LOCK |
| 3 | MA2-8458-000 запросить цену → | LEVER, OPEN |
| 4 | MA2-7944-000 запросить цену → | SHAFT, RETARD CONNECTION |
| 5 | MF1-4200-000 запросить цену → | RETARD ROLLER |
| 6 | MF1-4472-000 запросить цену → | SHAFT в сборе, RETARD ROLLER |
| 7 | MS1-1036-000 запросить цену → | SUPPORT, SHAFT, INSERT |
| 8 | MS2-0160-000 запросить цену → | GERA, 28T |
| 9 | MG1-4221-000 запросить цену → | GUIDE, DOCUMENT SUPPORT |
| 10 | MA2-7951-020 запросить цену → | COVER, RETARD ROLLER, FRONT |
| 11 | MA2-8534-000 запросить цену → | ROLLER, FOLLOWER |
| 12 | MA2-7952-000 запросить цену → | SHAFT, FOLLOWER ROLLER |
| 13 | MA2-7953-000 запросить цену → | STOPPER, FOLLOWER SHAFT |
| 14 | MA2-8489-000 запросить цену → | PLATE, SPRING, SENSOR |
| 15 | MS1-2500-000 запросить цену → | SPRING, COMPRESSION |
| 16 | MG1-4172-000 запросить цену → | плата в сборе, U-SONIC DRIVE |
| 17 | MF1-4569-000 запросить цену → | ELMINATOR, STATIC |
| 18 | MA2-8000-000 запросить цену → | LEVER, EJECT |
| 19 | MH2-5360-000 запросить цену → | CABLE, FFC, SHIELD |
| 20 | MA2-8460-000 запросить цену → | PLATE, HOLDING |
| 21 | MA2-8459-000 запросить цену → | SHEET, GROUNDING |
| 22 | MA2-8484-000 запросить цену → | PLATE, HOLDER, FFC |
| 23 | MA2-8461-000 запросить цену → | SHEET, SHIELD |
| 24 | MS1-2548-000 запросить цену → | SPRING, COMPRESSION |
| 50 | XB4-5300-605 запросить цену → | SCREW, TAP-P, BH M3x6 |
| 51 | XA9-1786-000 запросить цену → | SCREW, PH M2.5x4, M3 HEAD |

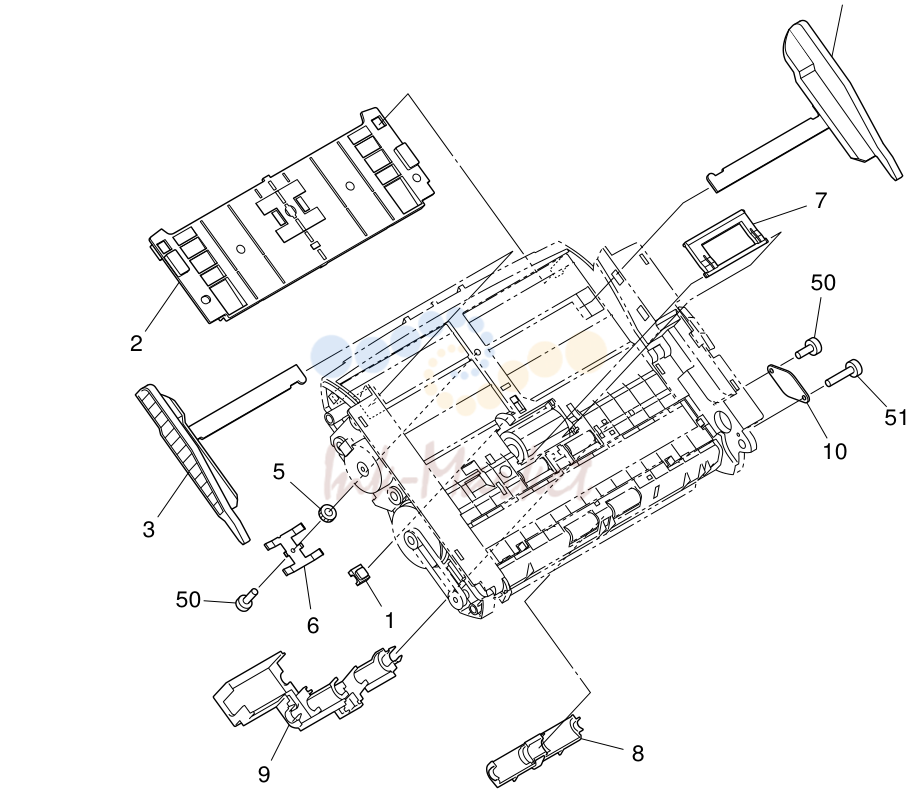

LOWER узел-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7988-020 запросить цену → | GUIDE, PICKUP TRAY |
| 3 | MA2-8463-000 запросить цену → | GUIDE, DOCUMENT, LEFT |
| 4 | MA2-8464-000 запросить цену → | GUIDE, DOCUMENT, RIGHT |
| 5 | MS2-0124-000 запросить цену → | GEAR, 14T |
| 6 | MA2-7963-000 запросить цену → | PLATE, SPRING, DOCUMENT |
| 7 | MA2-7973-000 запросить цену → | COVER, FEED ROLLER, FRONT |
| 8 | MA2-7970-000 запросить цену → | COVER, EJECT ROLLER |
| 9 | MA2-7969-000 запросить цену → | COVER, REGISTRATION ROLLER |
| 10 | MA2-8565-000 запросить цену → | PLATE, BLIND |
| 50 | XB4-5300-605 запросить цену → | SCREW, TAP-P, BH M3x6 |
| 51 | XB4-5301-209 запросить цену → | SCREW, TAP-P, BH M3x12 |
| 2 | XF2-1611-340 запросить цену → | BELT, TIMING, 4-113T |
| 3 | MS1-3208-000 запросить цену → | PULLEY, 78-22T |
| 4 | MS1-3207-000 запросить цену → | PULLEY, 22T |
| 5 | XF2-1607-640 запросить цену → | BELT, TIMING, 4-76T |
| 6 | MA2-7975-000 запросить цену → | SPACER, ABSORBER |
| 7 | WT2-5056-000 запросить цену → | CLAMP, CABLE, EDGE |
| 8 | MA2-6761-000 запросить цену → | STOPPER, CABLE |
| 50 | XA9-0283-000 запросить цену → | SCREW, TAP-B, TP M3x6 |

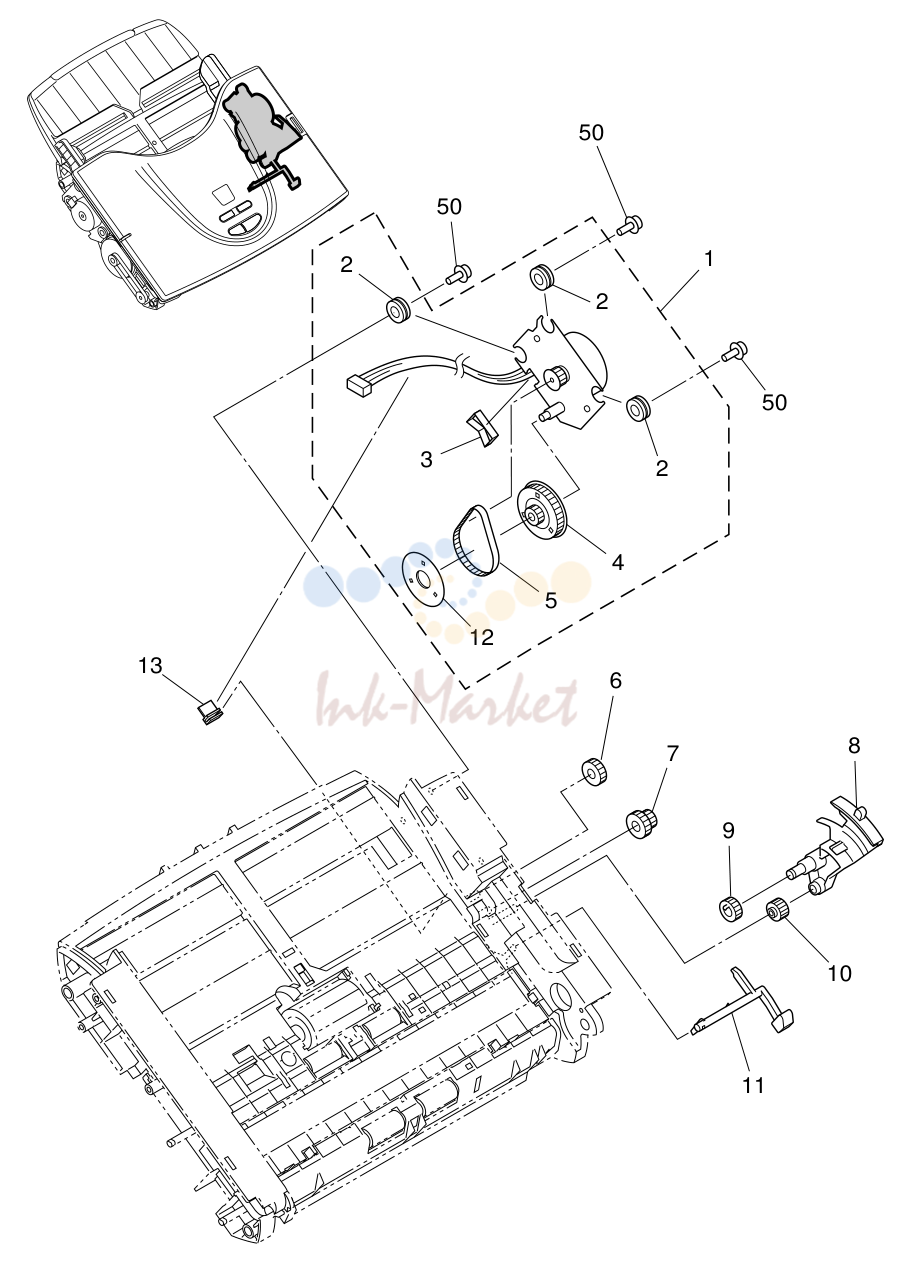

LOWER узел-3
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7975-000 запросить цену → | SPACER, ABSORBER |
| 3 | WT2-5056-000 запросить цену → | CLAMP, CABLE, EDGE |
| 4 | MS1-3209-030 запросить цену → | PULLEY, GEAR, 20-51T |
| 5 | XF2-1606-140 запросить цену → | BELT, TIMING, 4-61T |
| 6 | MS2-0162-020 запросить цену → | GEAR, 28T |
| 7 | MS2-0161-020 запросить цену → | GEAR, 16-29T |
| 8 | MA2-8465-000 запросить цену → | LEVER, SWITCHING, SEPARATION |
| 9 | MS2-0163-000 запросить цену → | GEAR, 20T |
| 10 | MF1-4476-020 запросить цену → | GEAR, FEED, ONE-WAY |
| 11 | MA2-7972-000 запросить цену → | LEVER, SENSOR, OPEN |
| 12 | MA2-8487-000 запросить цену → | FLANGE, PULLEY |
| 13 | MA2-6761-000 запросить цену → | STOPPER, CABLE |
| 50 | XA9-0283-000 запросить цену → | SCREW, TAP-B, TP M3x6 |

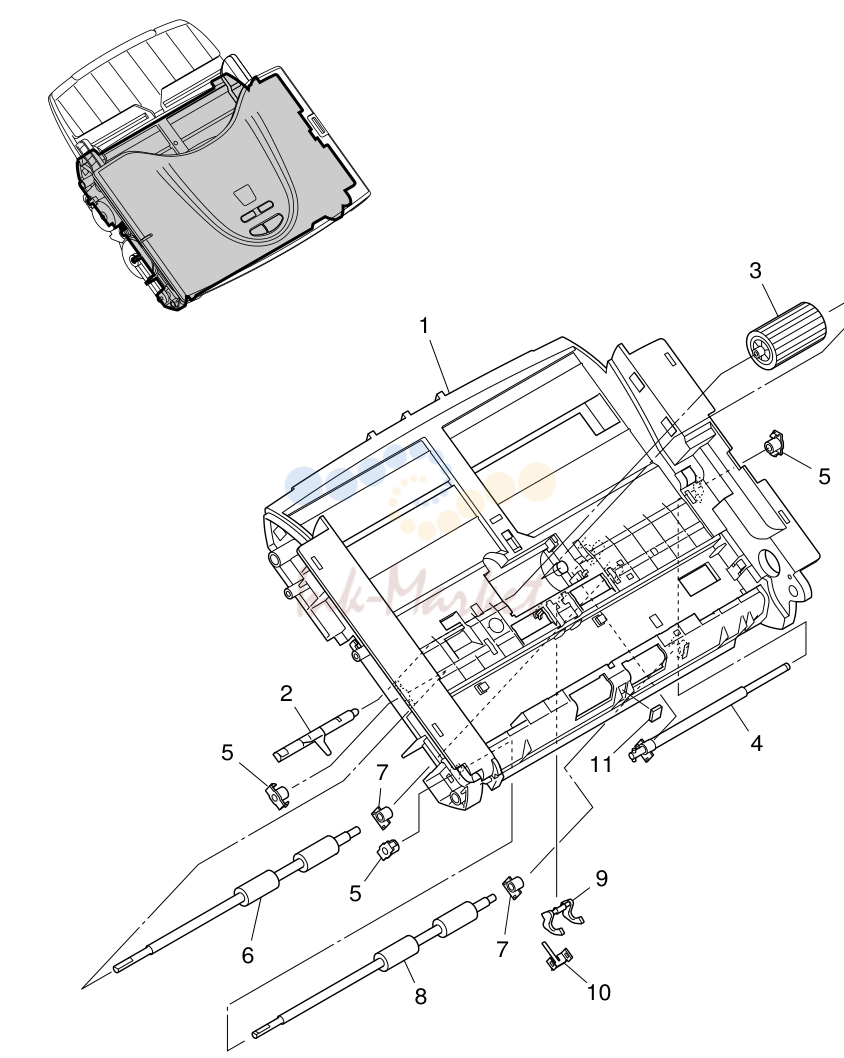

LOWER узел-4
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-6464-000 запросить цену → | SHAFT, CONNECTION, FEED |
| 3 | MA2-7996-000 запросить цену → | FEED ROLLER |
| 4 | MF1-4475-020 запросить цену → | SHAFT в сборе, FEED ROLLER |
| 5 | MS1-1037-000 запросить цену → | SUPPORT, SHAFT, SIDES |
| 6 | MA2-8533-000 запросить цену → | ROLLER, REGISTRATION |
| 7 | MS1-1036-000 запросить цену → | SUPPORT, SHAFT, INSERT |
| 8 | MA2-8490-000 запросить цену → | ROLLER, EJECT |
| 9 | MA2-7265-000 запросить цену → | LEVER, REGISTRATION |
| 10 | MA2-7968-000 запросить цену → | PLATE, SPRING, REGISTRATION |
| 11 | MA2-8524-000 запросить цену → | PLATE, RUBBER |

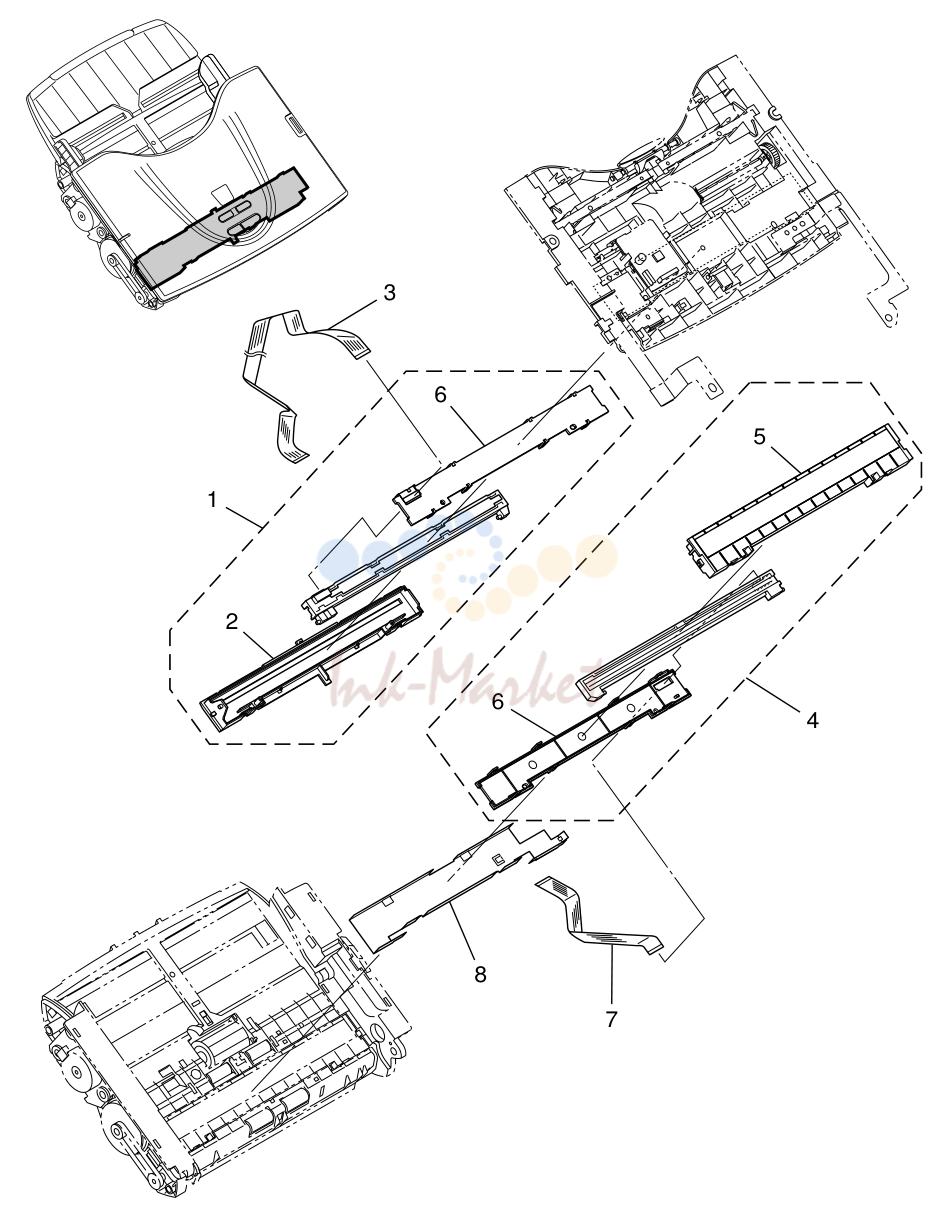

READING узел, UPPER/LOWER
| № | Артикул | Наименование |
|---|---|---|
| 2 | MF1-4473-000 запросить цену → | HOLDER, GLASS, UPPER READING |
| 3 | MH2-5362-000 запросить цену → | CABLE, FFC, SHIELD |
| 4 | MG1-8289-000 запросить цену → | READING узел, LOWER |
| 5 | MF1-4474-000 запросить цену → | HOLDER, GLASS, LOWER READING |
| 6 | MA2-8391-000 запросить цену → | CASE, READING узел |
| 7 | MH2-5361-000 запросить цену → | CABLE, FFC, SHIELD |
| 8 | MA2-8002-020 запросить цену → | PLATE, SHIELD, LOWER READING узел |

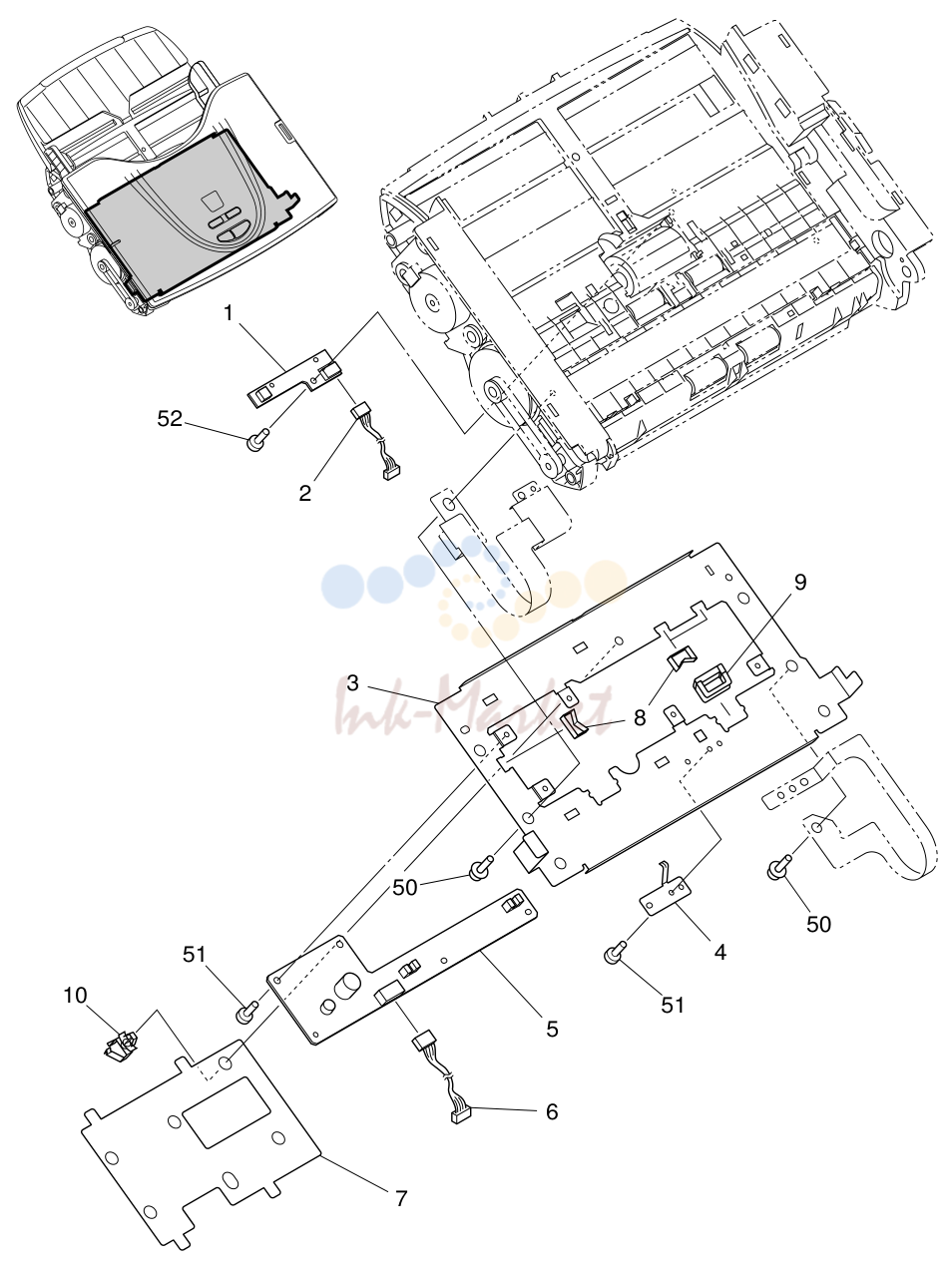

ELECTRICAL COMPONENTS в сборе-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | MG1-4192-000 запросить цену → | CABLE в сборе, DOCUMENT SENSOR |
| 3 | MA2-8472-000 запросить цену → | PLATE, REGISTRATION плата |
| 4 | MA2-8522-000 запросить цену → | PLATE, GROUNDING, LOWER |
| 5 | MG1-4169-000 запросить цену → | плата в сборе, REGISTRATION |
| 6 | MG1-4173-000 запросить цену → | CABLE в сборе, REGISTRATION |
| 7 | MA2-8485-000 запросить цену → | SHEET, INSULATOR |
| 8 | WT2-5056-000 запросить цену → | CLAMP, CABLE, EDGE |
| 9 | WT2-5031-000 запросить цену → | CLAMP, CABLE, EDGE |
| 10 | WT2-5737-000 запросить цену → | CLAMP, CABLE |
| 50 | XA9-0283-000 запросить цену → | SCREW, TAP-B, TP M3x6 |
| 51 | XB1-2300-405 запросить цену → | SCREW, BH M3x4 |
| 52 | XB4-5300-605 запросить цену → | SCREW, TAP-P, BH M3x6 |

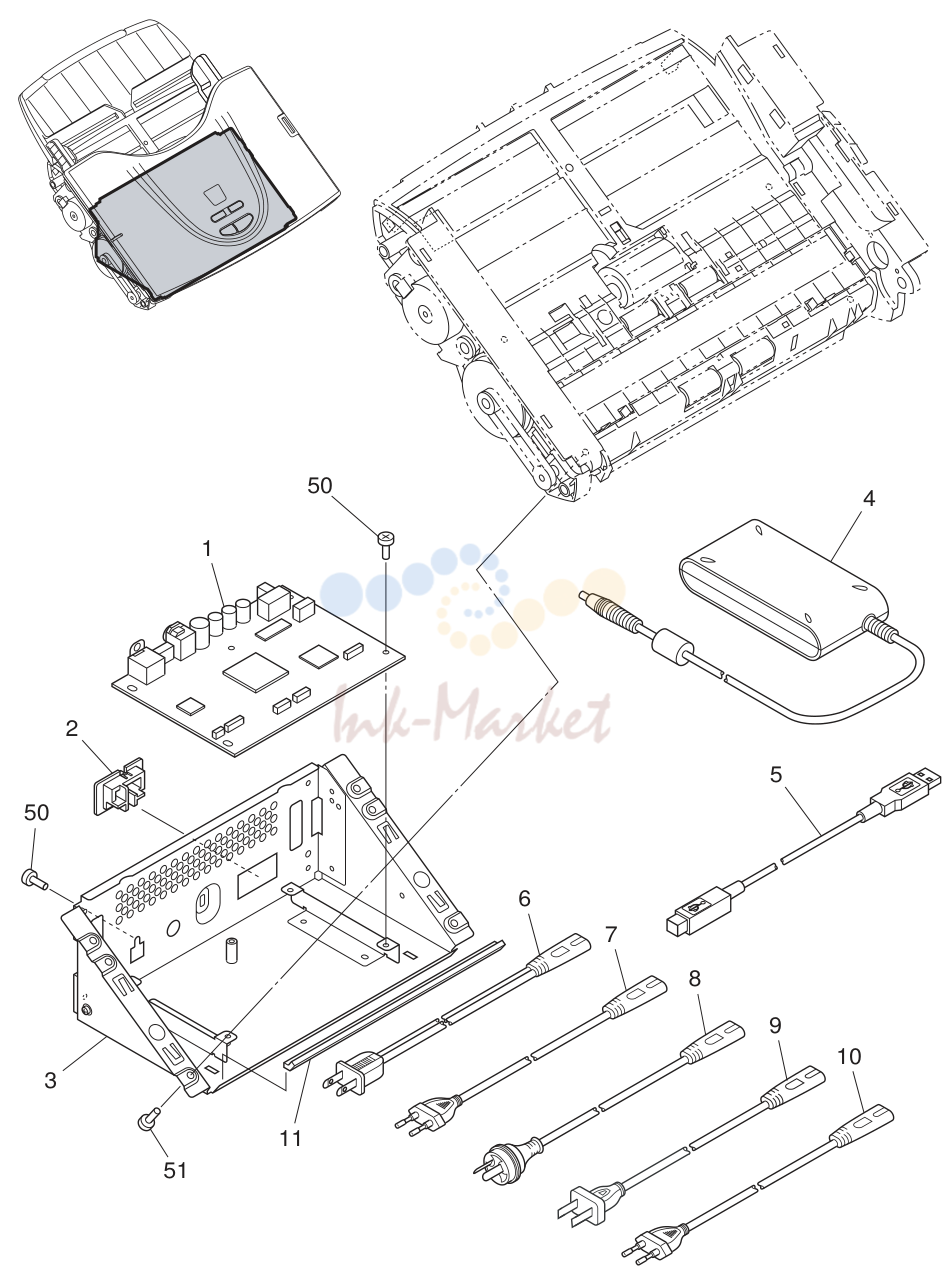

ELECTRICAL COMPONENTS в сборе-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-8473-000 запросить цену → | SLIDE, SWITCH |
| 3 | MF1-4548-000 запросить цену → | BASE, MAIN |
| 4 | MG1-3607-090 запросить цену → | ADAPTER, AC |
| 5 | RK2-1302-000 запросить цену → | CABLE, USB |
| 6 | WT3-5118-000 запросить цену → | CORD, POWER, 100-120 1 00V, 120V |
| 7 | MH2-5309-020 запросить цену → | CORD, POWER, 200 220-240V, CME |
| 8 | MH2-5310-030 запросить цену → | CORD, POWER, 200 CA CA |
| 9 | WT3-5177-000 запросить цену → | CORD, POWER, 200 CN CN |
| 10 | MH2-5346-000 запросить цену → | CORD, POWER, 200 KR KR |
| 11 | KE8-1128-180 запросить цену → | GASKETS, EMI SHILDING |
| 50 | XB1-2300-405 запросить цену → | SCREW, BH M3x4 |
| 51 | XB4-7300-805 запросить цену → | SCREW, TAP-B, BH M3x8 |
| MA2-8524-000 запросить цену → | 330-11 1 MS1-3208-000 310-03 1 | |
| MA2-6464-000 запросить цену → | 330-02 1 MA2-8533-000 330-06 1 MS1-3209-030 320-04 1 | |
| MA2-6761-000 запросить цену → | 310-08 1 MA2-8534-000 210-11 4 ↓ 320-13 1 | |
| MA2-8565-000 запросить цену → | 300-10 1 MS2-0124-000 300-05 1 | |
| MA2-7265-000 запросить цену → | 330-09 1 MS2-0160-000 210-08 1 | |
| MA2-7944-000 запросить цену → | 210-04 1 MF1-4200-000 210-05 1 MS2-0161-020 320-07 1 | |
| MA2-7948-020 запросить цену → | 210-02 2 MF1-4472-000 210-06 1 MS2-0162-020 320-06 1 | |
| MA2-7951-020 запросить цену → | 210-10 1 MF1-4473-000 400-02 1 MS2-0163-000 320-09 1 | |
| MA2-7952-000 запросить цену → | 210-12 2 MF1-4474-000 400-05 1 | |
| MA2-7953-000 запросить цену → | 210-13 2 MF1-4475-020 330-04 1 RK2-1302-000 510-05 1 | |
| MA2-7960-030 запросить цену → | 330-01 1 MF1-4476-020 320-10 1 | |
| MA2-7963-000 запросить цену → | 300-06 1 MF1-4546-000 100-05 1 WT2-5031-000 500-09 2 | |
| MA2-7968-000 запросить цену → | 330-10 1 MF1-4547-000 100-03 1 WT2-5056-000 310-07 1 | |
| MA2-7969-000 запросить цену → | 300-09 1 MF1-4548-000 510-03 1 ↓ 320-03 1 | |
| MA2-7970-000 запросить цену → | 300-08 1 MF1-4549-000 210-01 1 ↓ 500-08 3 | |
| MA2-7972-000 запросить цену → | 320-11 1 MF1-4569-000 210-17 1 WT2-5737-000 500-10 1 | |
| MA2-7975-000 запросить цену → | 310-06 3 MG1-3607-090 510-04 1 WT3-5118-000 510-06 1 ↓ 320-02 3 | |
| MG1-4168-000 запросить цену → | 510-01 1 WT3-5177-000 510-09 1 | |
| MA2-7988-020 запросить цену → | 300-02 1 MG1-4169-000 500-05 1 | |
| MA2-7996-000 запросить цену → | 330-03 1 MG1-4170-000 500-01 1 XA9-0283-000 310-50 3 | |
| MA2-8000-000 запросить цену → | 210-18 1 MG1-4171-000 200-07 1 ↓ 320-50 3 ↓ 500-50 2 | |
| MA2-8002-020 запросить цену → | 400-08 1 MG1-4172-000 210-16 1 | |
| MA2-8391-000 запросить цену → | 400-06 2 MG1-4173-000 500-06 1 XA9-1786-000 210-51 2 | |
| MA2-8458-000 запросить цену → | 210-03 1 MG1-4183-000 100-02 1 | |
| MA2-8459-000 запросить цену → | 210-21 1 MG1-4184-000 100-04 1 XB1-2300-405 100-50 4 ↓ 500-51 6 | |
| MA2-8460-000 запросить цену → | 210-20 1 MG1-4185-000 320-01 1 | |
| MA2-8461-000 запросить цену → | 210-23 1 MG1-4186-000 310-01 1 ↓ 510-50 6 | |
| MA2-8462-000 запросить цену → | 300-01 1 MG1-4192-000 500-02 1 | |
| MA2-8463-000 запросить цену → | 300-03 1 MG1-4221-000 210-09 1 XB4-5300-605 200-50 6 ↓ | |
| MA2-8464-000 запросить цену → | 300-04 1 MG1-8288-000 400-01 1 210-50 6 | |
| MA2-8465-000 запросить цену → | 320-08 1 MG1-8289-000 400-04 1 ↓ 300-50 2 | |
| MA2-8472-000 запросить цену → | 500-03 1 ↓ 500-52 1 | |
| MA2-8474-000 запросить цену → | 200-01 1 MH2-5310-030 510-08 1 XB4-7300-805 510-51 4 | |
| MA2-8475-000 запросить цену → | 200-03 1 MH2-5346-000 510-10 1 | |
| MA2-8476-000 запросить цену → | 200-04 1 MH2-5359-000 200-08 1 XF2-1606-140 320-05 1 | |
| MA2-8477-000 запросить цену → | 200-05 1 MH2-5360-000 210-19 1 XF2-1607-640 310-05 1 | |
| MA2-8478-000 запросить цену → | 200-06 1 MH2-5361-000 400-07 1 XF2-1611-340 310-02 1 | |
| MA2-8479-000 запросить цену → | 100-01 1 MH2-5362-000 400-03 1 | |
| MA2-8485-000 запросить цену → | 500-07 1 MS1-1036-000 210-07 1 | |
| MA2-8487-000 запросить цену → | 320-12 1 ↓ 330-07 2 | |
| MA2-8488-000 запросить цену → | 200-02 1 MS1-1037-000 330-05 3 | |
| MA2-8489-000 запросить цену → | 210-14 1 MS1-2500-000 210-15 2 | |
| MA2-8490-000 запросить цену → | 330-08 1 MS1-2548-000 210-24 1 |
