Canon Imageformula Dr 2580C — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS
- UPPER узел
- READING узел, UPPER/LOWER
- LOWER узел-1
- LOWER узел-2
- LOWER узел-3
- ELECTRICAL COMPONENTS в сборе
- FLATBED SCANNER узел (OPTION)

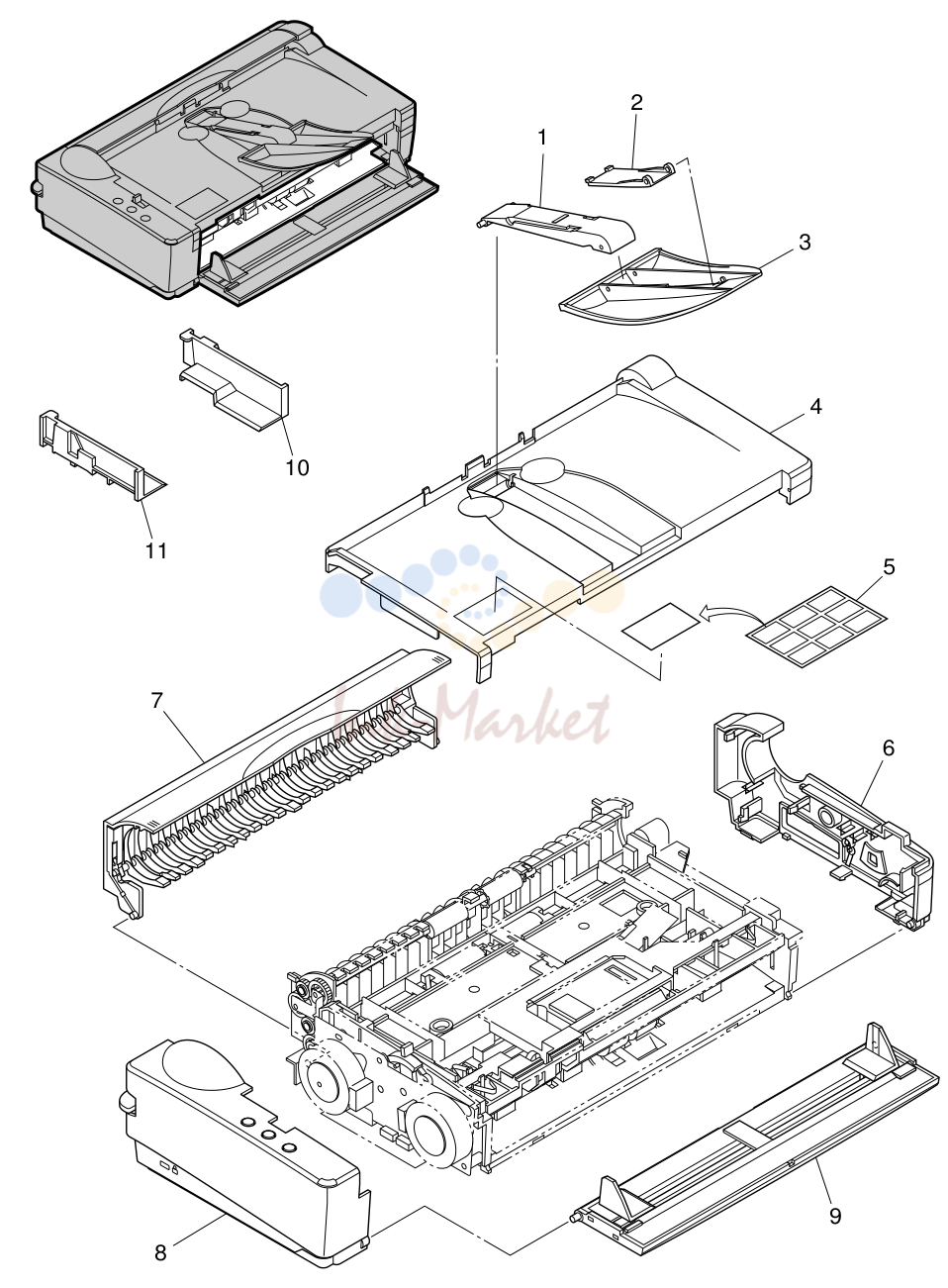

EXTERNAL COVERS
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7315-000 запросить цену → | TRAY, EJECT 2 |
| 3 | MA2-7242-000 запросить цену → | TRAY, EJECT 1 |
| 4 | MA2-7239-000 запросить цену → | COVER, UPPER |
| 5 | MA2-7390-000 запросить цену → | LABEL, JOB |
| 6 | MF1-4321-000 запросить цену → | COVER, RIGHT |
| 7 | MG1-3703-000 запросить цену → | COVER, U-TURN |
| 8 | MG1-3704-000 запросить цену → | COVER, LEFT |
| 9 | MG1-3705-000 запросить цену → | TRAY, PICKUP |
| 10 | MA2-7391-000 запросить цену → | GUIDE, DOCUMENT, EXTENSION R |
| 11 | MA2-7392-000 запросить цену → | GUIDE, DOCUMENT, EXTENSION L |

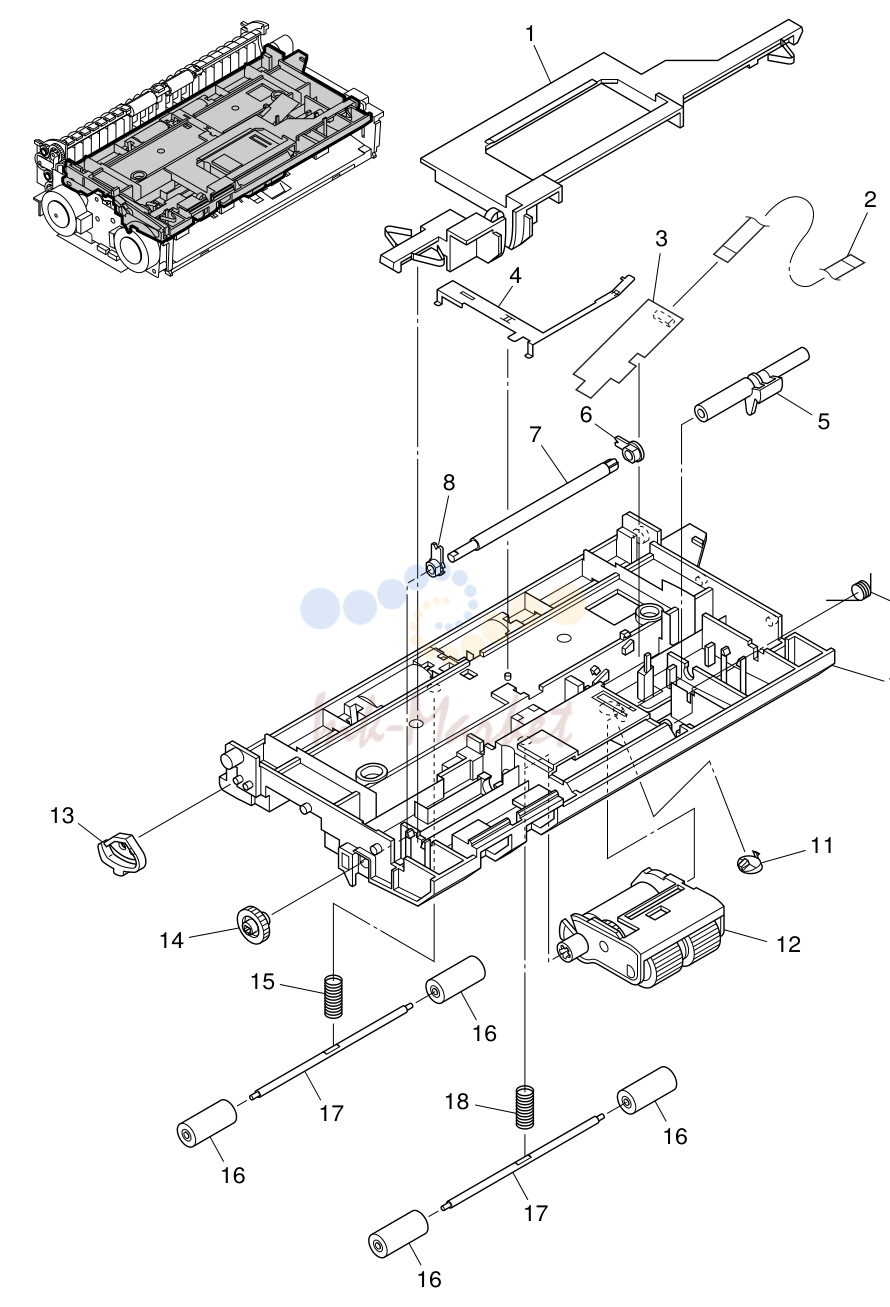

UPPER узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | MH2-5331-020 запросить цену → | CABLE, FFC, U-SONIC SENSOR |
| 3 | MG1-3829-000 запросить цену → | плата в сборе, U-SONIC SENSOR |
| 4 | MA2-7299-000 запросить цену → | PLATE, GROUNDING, UPPER |
| 5 | MA2-7250-000 запросить цену → | SHAFT, FEED SUPPORT |
| 6 | MA2-7297-000 запросить цену → | SUPPORT, SHAFT 5 |
| 7 | MA2-7249-000 запросить цену → | SHAFT, FEED DRIVE |
| 8 | MA2-7277-000 запросить цену → | SUPPORT, SHAFT 4 |
| 9 | MA2-7306-000 запросить цену → | SPRING, TORSION |
| 10 | MA2-7236-000 запросить цену → | FRAME, UPPER |
| 11 | MA2-7301-000 запросить цену → | COVER, DFD UPPER |
| 12 | MG1-3720-000 запросить цену → | UPPER ROLLER узел |
| 13 | MA2-7304-000 запросить цену → | STOPPER, ROTATION |
| 14 | MS2-0128-000 запросить цену → | GEAR, G25 |
| 15 | MS1-2500-000 запросить цену → | SPRING, COMPRESSION |
| 16 | MA2-6476-000 запросить цену → | ROLLER, FOLLOWER |
| 17 | MA2-7248-000 запросить цену → | SHAFT, FOLLOWER |
| 18 | MS1-2502-000 запросить цену → | SPRING, COMPRESSION |

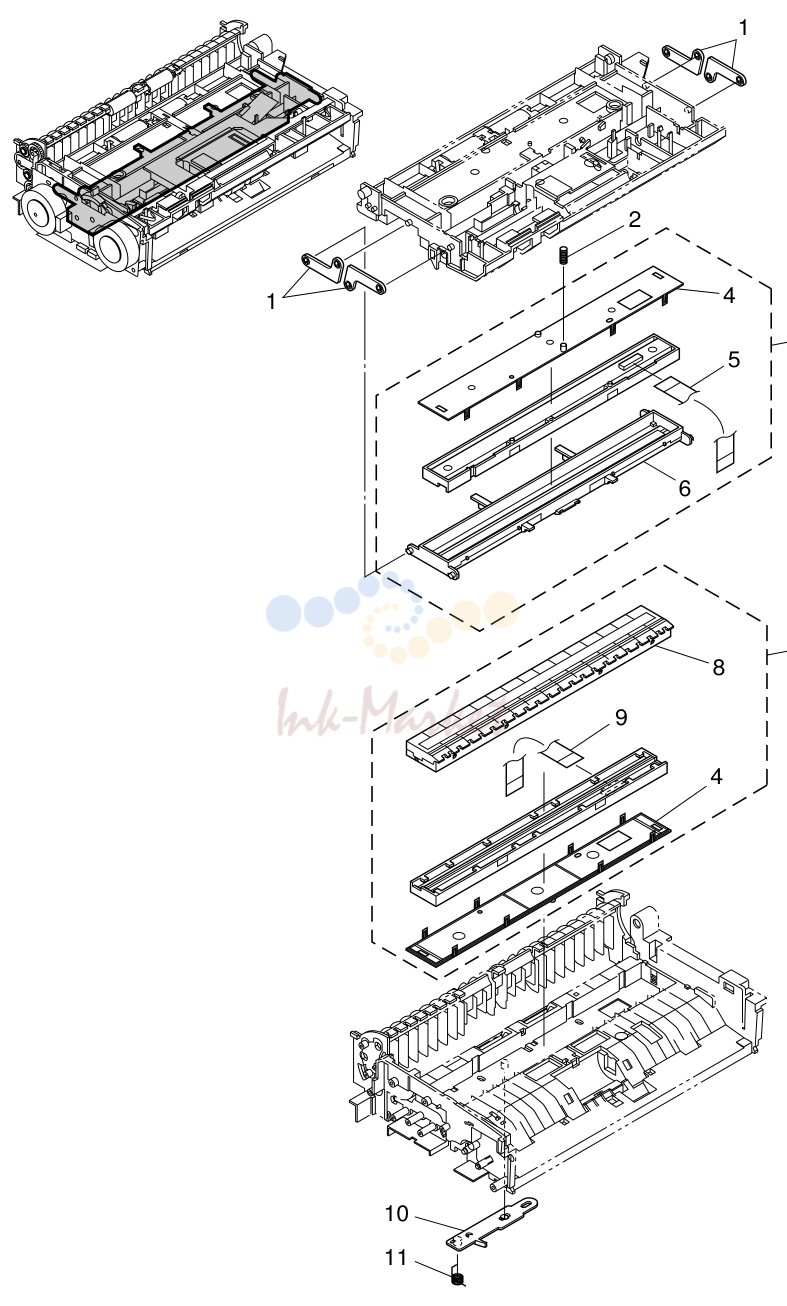

READING узел, UPPER/LOWER
| № | Артикул | Наименование |
|---|---|---|
| 2 | MS1-2501-000 запросить цену → | SPRING, COMPRESSION |
| 3 | MG1-8265-000 запросить цену → | READING узел, UPPER |
| 4 | MA2-7295-000 запросить цену → | COVER, READING узел |
| 5 | MH2-5323-020 запросить цену → | CABLE, FFC, CIS FRONT |
| 6 | MF1-4327-000 запросить цену → | HOLDER, READING UPPER |
| 7 | MG1-8264-000 запросить цену → | READING узел, LOWER |
| 8 | MF1-4326-000 запросить цену → | HOLDER, READING LOWER |
| 9 | MH2-5324-000 запросить цену → | CABLE, FFC, CIS BACK |
| 10 | MA2-7263-000 запросить цену → | ARM, READING LOWER |
| 11 | MA2-7264-000 запросить цену → | SPRING, TORSION |

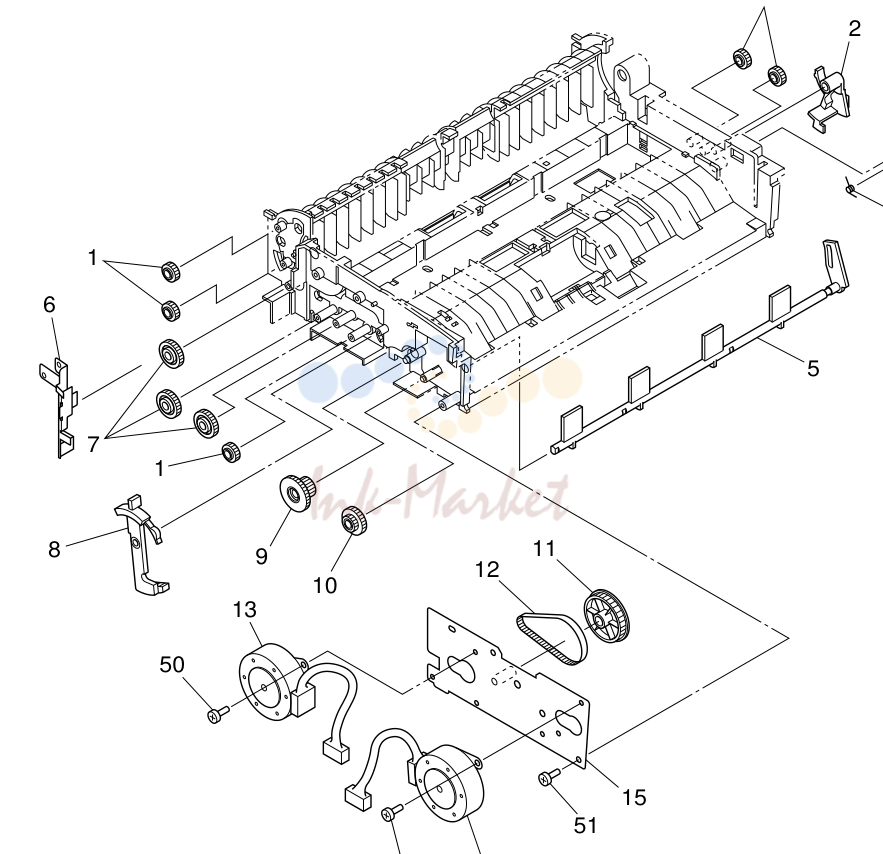

LOWER узел-1
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7280-000 запросить цену → | LEVER, POWER |
| 3 | MA2-7283-000 запросить цену → | GEAR, ARM |
| 4 | MA2-7317-000 запросить цену → | SPRING, TORSION |
| 5 | MA2-7282-000 запросить цену → | STOPPER, PICKUP |
| 6 | MA2-7298-000 запросить цену → | PLATE, GROUNDING, LOWER |
| 7 | MS2-0127-000 запросить цену → | GEAR, G31 |
| 8 | MA2-7259-000 запросить цену → | LEVER, SEPARATION |
| 9 | MS2-0130-000 запросить цену → | GEAR, G41-18 |
| 10 | MS2-0129-000 запросить цену → | GEAR, G31-18 |
| 11 | MS1-3198-000 запросить цену → | PULLY, P47 G18 |
| 12 | XF2-1606-740 запросить цену → | BELT, TIMING 67T |
| 13 | MF1-4324-000 запросить цену → | MOTOR, STEPPING, PICKUP |
| 14 | MF1-4323-000 запросить цену → | MOTOR, STEPPING, CARRY |
| 15 | MF1-4322-000 запросить цену → | PLATE, MOTOR |
| 50 | XB1-2300-405 запросить цену → | SCREW, BH M3x4 |
| 51 | XB4-7300-605 запросить цену → | SCREW, TAP, BH M3x6 |

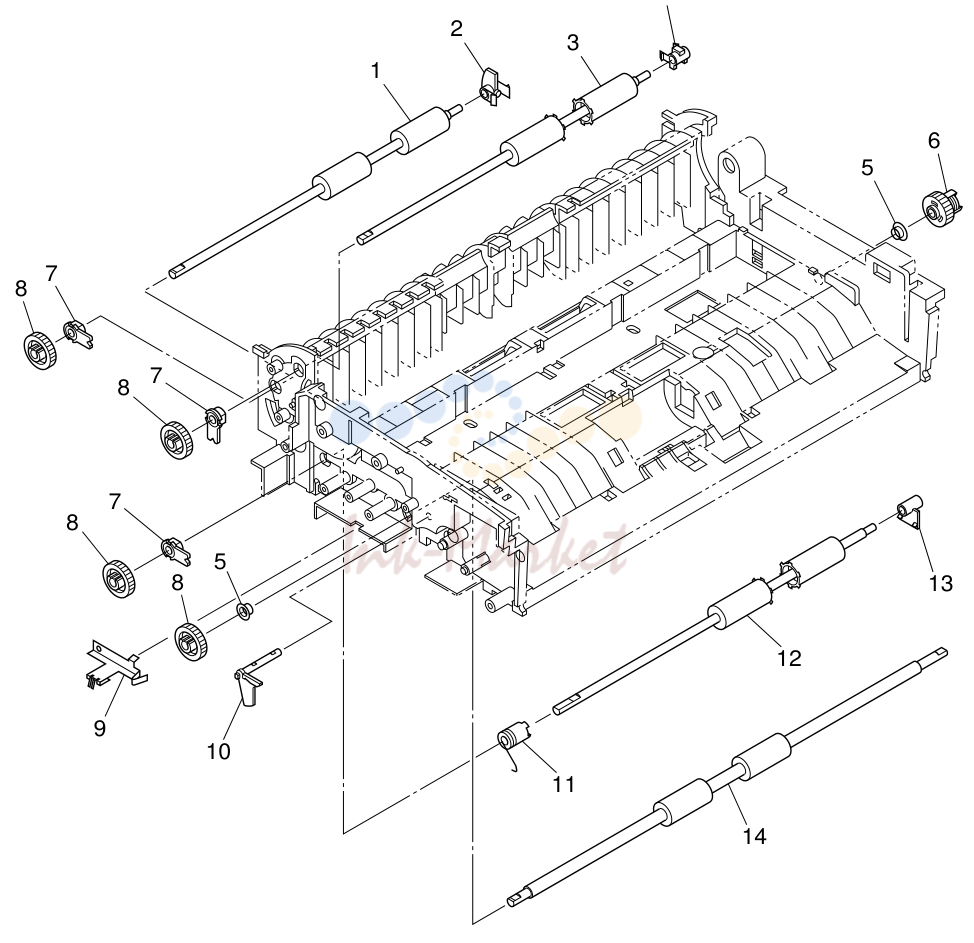

LOWER узел-2
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7308-000 запросить цену → | SUPPORT, CARRY ROLLER |
| 3 | MA2-7323-000 запросить цену → | ROLLER, EJECT 2 |
| 4 | MA2-7309-000 запросить цену → | SUPPORT, EJECT ROLLER 2 |
| 5 | XG9-0568-000 запросить цену → | BALL BEARING |
| 6 | MG1-3711-000 запросить цену → | CLUTCH, STOPPER |
| 7 | MA2-7277-000 запросить цену → | SUPPORT, SHAFT 4 |
| 8 | MS2-0125-000 запросить цену → | GEAR, G30 |
| 9 | MA2-7540-000 запросить цену → | PLATE, GROUNDING |
| 10 | MA2-7310-000 запросить цену → | LEVER, OPEN/CLOSE |
| 11 | MG1-3710-000 запросить цену → | CLUTCH, READING |
| 12 | MA2-7321-000 запросить цену → | ROLLER, EJECT 1 |
| 13 | MA2-7307-000 запросить цену → | SUPPORT, EJECT ROLLER 1 |
| 14 | MA2-7320-000 запросить цену → | ROLLER, REGISTRATION |

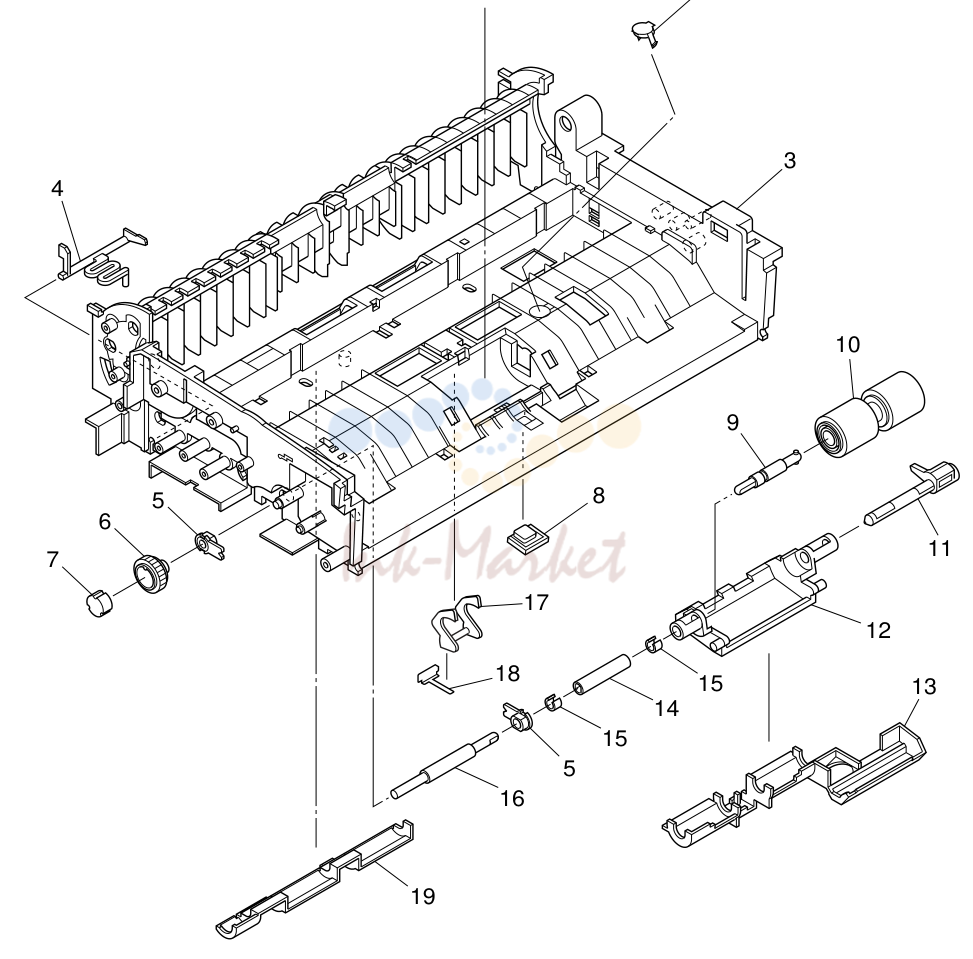

LOWER узел-3
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7302-000 запросить цену → | COVER, DFD LOWER |
| 3 | MA2-7235-000 запросить цену → | FRAME, LOWER |
| 4 | MA2-7267-000 запросить цену → | LEVER, U-TURN COVER |
| 5 | MA2-7277-000 запросить цену → | SUPPORT, SHAFT 4 |
| 6 | MS2-0131-000 запросить цену → | GEAR, G31 |
| 7 | XG9-0567-000 запросить цену → | CLUTCH, ONE-WAY |
| 8 | MA2-7262-000 запросить цену → | COVER, SENSOR |
| 9 | MA2-7272-000 запросить цену → | SHAFT, RETARD, CONNECTION |
| 10 | MA2-7326-000 запросить цену → | RETARD ROLLER |
| 11 | MA2-7271-000 запросить цену → | SHAFT, RETARD, SUPPORT |
| 12 | MA2-7268-000 запросить цену → | CASE, RETARD SWING |
| 13 | MA2-7278-000 запросить цену → | COVER, DUST 1 |
| 14 | MA2-7270-000 запросить цену → | SHAFT, RETARD, DRIVE 2 |
| 15 | MA2-7314-000 запросить цену → | STOPPER, C |
| 16 | MA2-7269-000 запросить цену → | SHAFT, RETARD, DRIVE 1 |
| 17 | MA2-7265-000 запросить цену → | LEVER, REGISTRATION |
| 18 | MA2-7266-000 запросить цену → | PLATE, REGISTRATION |
| 19 | MA2-7279-000 запросить цену → | COVER, DUST 2 |

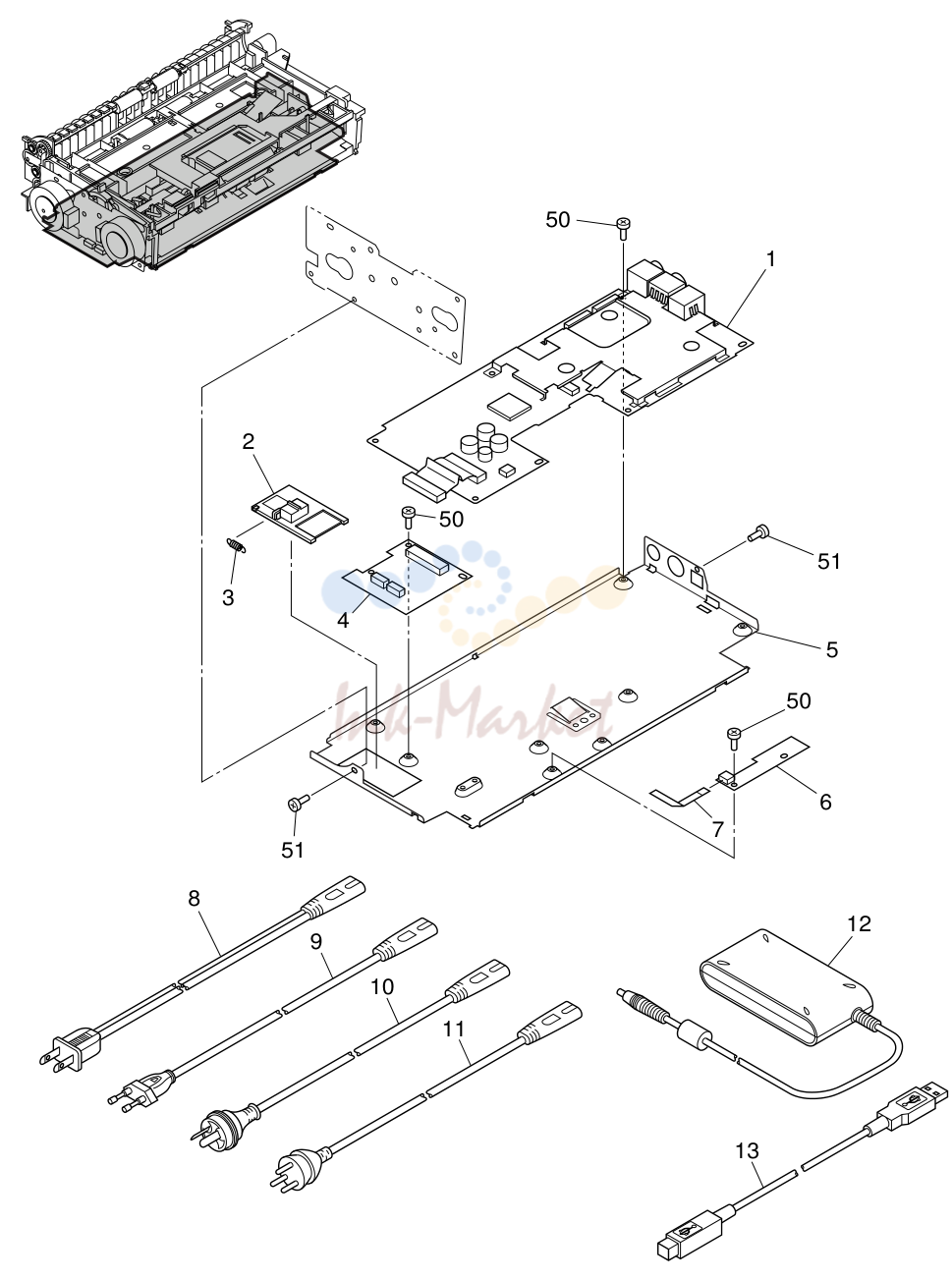

ELECTRICAL COMPONENTS в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7281-000 запросить цену → | COVER, CONTACT |
| 3 | MS1-2498-000 запросить цену → | SPRING, TENSION |
| 4 | MG1-3733-000 запросить цену → | плата в сборе, SWITCH |
| 5 | MF1-4330-000 запросить цену → | PLATE, DCON |
| 6 | MG1-3734-000 запросить цену → | плата в сборе, DOCUMENT SENSOR |
| 7 | MH2-5327-000 запросить цену → | CABLE, FFC, DOCUMENT SENSOR |
| 8 | WT3-5118-000 запросить цену → | CORD, POWER, 100/120 100V, 120V |
| 9 | MH2-5309-000 запросить цену → | CORD, POWER, 200 220-240V |
| 10 | MH2-5310-000 запросить цену → | CORD, POWER, AUSTRALIA 220-240V CA |
| 11 | WT3-5085-000 запросить цену → | CORD, POWER, CHINA 2 20-240V CN |
| 12 | MG1-3607-040 запросить цену → | ADAPTOR, AC, 100-240V |
| 13 | MH2-5313-000 запросить цену → | CABLE, USB |
| 50 | XB1-2250-405 запросить цену → | SCREW, BH M2.5x4 |
| 51 | XB1-2300-405 запросить цену → | SCREW, BH M3x4 |

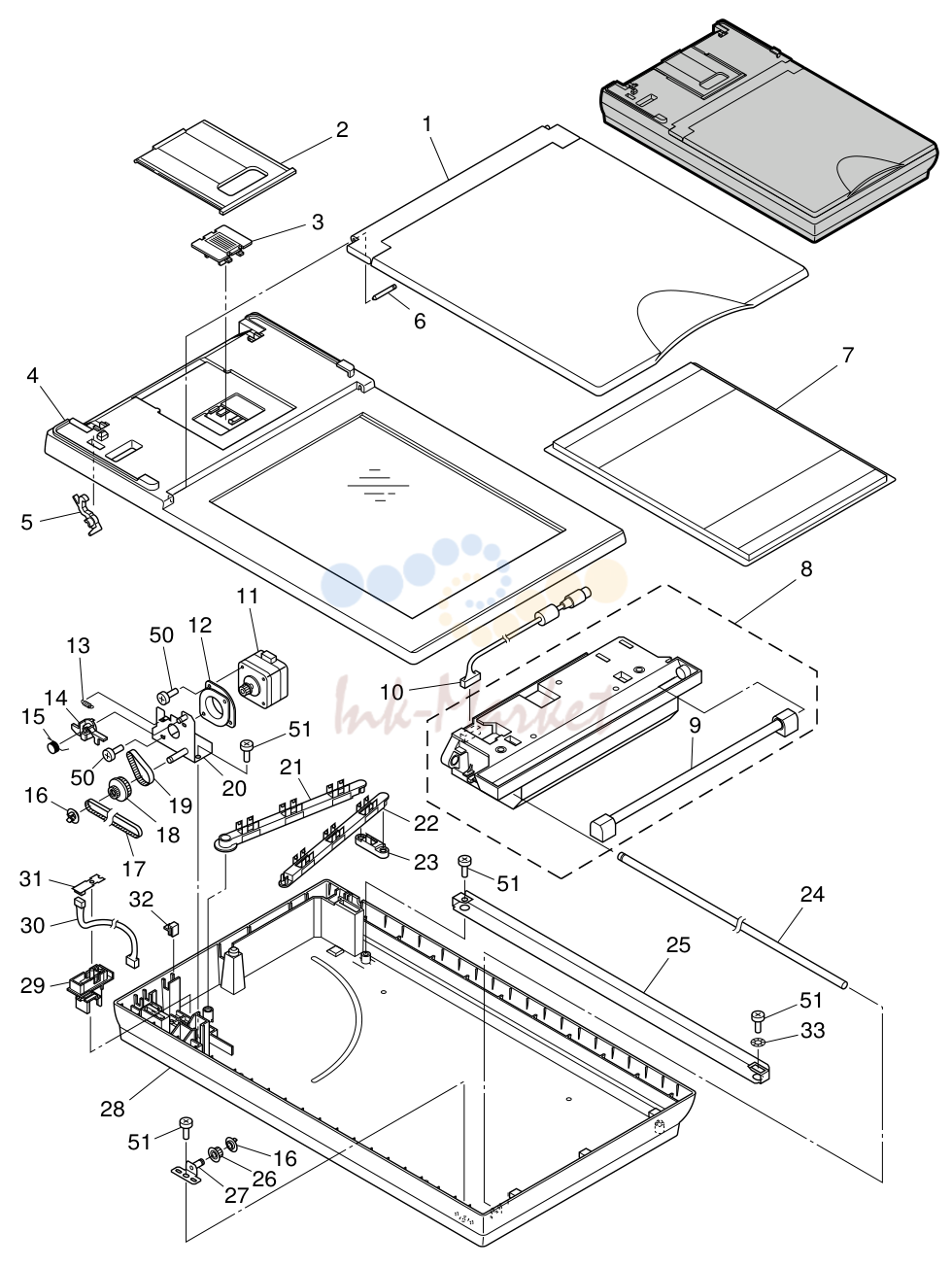

FLATBED SCANNER узел (OPTION)
| № | Артикул | Наименование |
|---|---|---|
| 2 | MA2-7357-000 запросить цену → | TRAY, EJECT |
| 3 | MA2-7354-000 запросить цену → | STOPPER, OPTICAL узел |
| 4 | MF1-4335-000 запросить цену → | COVER, UPPER |
| 5 | MA2-7355-000 запросить цену → | HOOK |
| 6 | MA2-7367-000 запросить цену → | SHAFT, ASSEMBLE |
| 7 | MA2-7348-000 запросить цену → | PLATE, PRESSURE, BLACK |
| 8 | MG1-3745-020 запросить цену → | OPTICAL узел |
| 9 | MH7-3048-000 запросить цену → | LAMP, XENON |
| 10 | MH2-5325-000 запросить цену → | CABLE в сборе, LVDS |
| 11 | MF1-4334-000 запросить цену → | MOTOR, STEPPING |
| 12 | FB3-2195-000 запросить цену → | MOUNT, RUBBER, MOTOR |
| 13 | MS1-2503-000 запросить цену → | SPRING, TENSION |
| 14 | MA2-7339-000 запросить цену → | LEVER |
| 15 | MA2-7340-000 запросить цену → | SPRING, TORSION |
| 16 | MA2-7335-000 запросить цену → | FLANGE |
| 17 | XF2-1145-540 запросить цену → | BELT, TIMING 455T |
| 18 | MS1-3200-000 запросить цену → | PULLY, 20-35 |
| 19 | XF2-1105-040 запросить цену → | BELT, TIMING 50T |
| 20 | MF1-4333-000 запросить цену → | PLATE, MOTOR |
| 21 | MA2-7342-000 запросить цену → | ARM, 1 |
| 22 | MA2-7343-000 запросить цену → | ARM, 2 |
| 23 | MA2-7344-000 запросить цену → | ARM, 3 |
| 24 | MA2-7333-000 запросить цену → | SHAFT, MAIN |
| 25 | MA2-7537-000 запросить цену → | PLATE, RAIL |
| 26 | MA2-7334-000 запросить цену → | ROLLER, IDLER |
| 27 | MF1-4331-000 запросить цену → | PLATE, IDLER SHAFT |
| 28 | MF1-4332-000 запросить цену → | COVER, LOWER |
| 29 | MA2-7332-000 запросить цену → | HOLDER, CONNECT плата |
| 30 | MG1-3739-000 запросить цену → | CABLE в сборе, MOTOR |
| 31 | MG1-3738-000 запросить цену → | плата в сборе, FB CONNECT |
| 32 | MA2-6761-000 запросить цену → | STOPPER, CABLE |
| 50 | XB1-2300-609 запросить цену → | SCREW, BH M3x6 |
| 51 | XB4-7400-809 запросить цену → | SCREW, TAP, BH M4x8 |
| MA2-7306-000 запросить цену → | 200-09 1 MF1-4333-000 600-20 1 | |
| MA2-6476-000 запросить цену → | 200-16 4 MA2-7307-000 410-13 1 MF1-4334-000 600-11 1 | |
| MA2-7235-000 запросить цену → | 420-03 1 MA2-7309-000 410-04 1 | |
| MA2-7236-000 запросить цену → | 200-10 1 MA2-7310-000 410-10 1 MG1-3607-040 500-12 1 | |
| MA2-7239-000 запросить цену → | 100-04 1 MA2-7314-000 420-15 2 MG1-3703-000 100-07 1 | |
| MA2-7242-000 запросить цену → | 100-03 1 MA2-7315-000 100-02 1 MG1-3704-000 100-08 1 | |
| MA2-7243-000 запросить цену → | 100-01 1 MA2-7317-000 400-04 1 MG1-3705-000 100-09 1 | |
| MA2-7246-000 запросить цену → | 200-01 1 MA2-7320-000 410-14 1 MG1-3710-000 410-11 1 | |
| MA2-7247-000 запросить цену → | 300-01 4 MA2-7321-000 410-12 1 MG1-3711-000 410-06 1 | |
| MA2-7248-000 запросить цену → | 200-17 2 MA2-7322-000 410-01 1 MG1-3720-000 200-12 1 | |
| MA2-7249-000 запросить цену → | 200-07 1 MA2-7323-000 410-03 1 MG1-3732-000 500-01 1 | |
| MA2-7250-000 запросить цену → | 200-05 1 MA2-7326-000 420-10 1 MG1-3733-000 500-04 1 | |
| MA2-7259-000 запросить цену → | 400-08 1 MA2-7332-000 600-29 1 MG1-3734-000 500-06 1 | |
| MA2-7261-000 запросить цену → | 420-01 1 MA2-7333-000 600-24 1 MG1-3738-000 600-31 1 | |
| MA2-7262-000 запросить цену → | 420-08 1 MA2-7334-000 600-26 1 MG1-3739-000 600-30 1 | |
| MA2-7263-000 запросить цену → | 300-10 1 MA2-7335-000 600-16 2 MG1-3743-000 600-01 1 | |
| MA2-7264-000 запросить цену → | 300-11 1 MA2-7339-000 600-14 1 MG1-3745-020 600-08 1 | |
| MA2-7265-000 запросить цену → | 420-17 1 MA2-7340-000 600-15 1 MG1-3829-000 200-03 1 | |
| MA2-7266-000 запросить цену → | 420-18 1 MA2-7342-000 600-21 1 MG1-8264-000 300-07 1 | |
| MA2-7267-000 запросить цену → | 420-04 1 MA2-7343-000 600-22 1 MG1-8265-000 300-03 1 | |
| MA2-7268-000 запросить цену → | 420-12 1 MA2-7344-000 600-23 1 | |
| MA2-7269-000 запросить цену → | 420-16 1 MA2-7348-000 600-07 1 MH2-5309-000 500-09 1 | |
| MA2-7270-000 запросить цену → | 420-14 1 MA2-7354-000 600-03 1 MH2-5310-000 500-10 1 | |
| MA2-7271-000 запросить цену → | 420-11 1 MA2-7355-000 600-05 2 MH2-5313-000 500-13 1 | |
| MA2-7272-000 запросить цену → | 420-09 1 MA2-7357-000 600-02 1 MH2-5323-020 300-05 1 | |
| MA2-7277-000 запросить цену → | 200-08 1 MA2-7367-000 600-06 1 MH2-5324-000 300-09 1 | |
| 3 | MA2-7390-000 запросить цену → | 100-05 1 MH2-5325-000 600-10 1 |
| 2 | MA2-7391-000 запросить цену → | 100-10 1 MH2-5327-000 500-07 1 |
| MA2-7278-000 запросить цену → | 420-13 1 MA2-7392-000 100-11 1 MH2-5331-020 200-02 1 | |
| MA2-7279-000 запросить цену → | 420-19 1 MA2-7537-000 600-25 1 | |
| MA2-7280-000 запросить цену → | 400-02 1 MA2-7540-000 410-09 1 MH7-3048-000 600-09 1 | |
| MA2-7282-000 запросить цену → | 400-05 1 MF1-4321-000 100-06 1 MS1-2498-000 500-03 1 | |
| MA2-7283-000 запросить цену → | 400-03 1 MF1-4322-000 400-15 1 MS1-2500-000 200-15 1 | |
| MA2-7295-000 запросить цену → | 300-04 2 MF1-4323-000 400-14 1 MS1-2501-000 300-02 1 | |
| MA2-7297-000 запросить цену → | 200-06 1 MF1-4324-000 400-13 1 MS1-2502-000 200-18 1 | |
| MA2-7298-000 запросить цену → | 400-06 1 MF1-4326-000 300-08 1 MS1-2503-000 600-13 1 | |
| MA2-7299-000 запросить цену → | 200-04 1 MF1-4327-000 300-06 1 MS1-3198-000 400-11 1 | |
| MA2-7301-000 запросить цену → | 200-11 1 MF1-4330-000 500-05 1 MS1-3200-000 600-18 1 | |
| MA2-7302-000 запросить цену → | 420-02 1 MF1-4331-000 600-27 1 C-1 |
