Canon imageCLASS MF8580 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

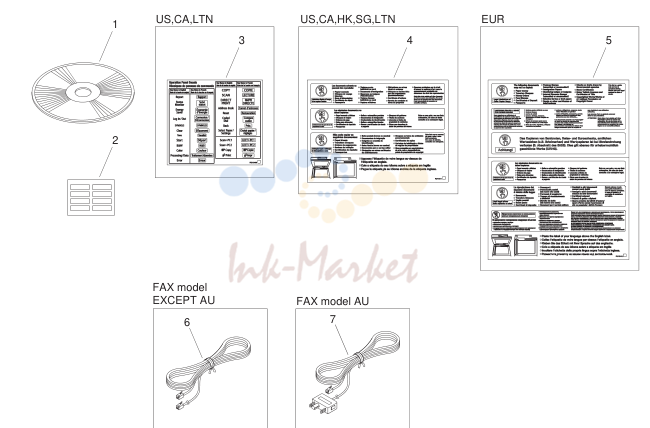

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1FK4-0893-000 запросить цену →CD-ROM, USER SOFTWARE Windows US English,French
1FK4-0887-000 запросить цену →CD-ROM, USER SOFTWARE Windows Spanish,Brazilian
1FK4-0935-000 запросить цену →CD-ROM, USER SOFTWARE Portuguese Windows
1FK4-0939-000 запросить цену →CD-ROM, USER SOFTWARE US English Macintosh
1FK4-0891-000 запросить цену →CD-ROM, USER SOFTWARE UK English Windows UK English,French
1FK4-0889-000 запросить цену →CD-ROM, USER SOFTWARE Windows
1FK4-0890-000 запросить цену →CD-ROM, USER SOFTWARE Italian,German Windows
1FK4-0936-000 запросить цену →CD-ROM, USER SOFTWARE Spanish,Russian Windows
1FK4-0937-000 запросить цену →CD-ROM, USER SOFTWARE Dutch,Polish Windows
2FU6-8345-000 запросить цену →LABEL, SHORTCUT
3FE2-2409-000 запросить цену →LABEL, OPTION, FRENCH US,CA,LTN
4FU7-8411-000 запросить цену →LABEL, COPY PROHIBITION US,CA,HK,SG,LTN
5FU7-8413-000 запросить цену →LABEL, COPY PROHIBITION EUR
6FK2-5275-000 запросить цену →CORD, MODULAR FAX model EXCEPT AU
7QK1-6455-000 запросить цену →CORD, MODULAR FAX model AU
8QK1-6441-000 запросить цену →CORD, MODULER FAX model EUR
9QK1-6443-000 запросить цену →PLUG FAX model EUR
10QK1-6446-000 запросить цену →PLUG FAX model EUR
11QK1-6449-000 запросить цену →PLUG FAX model EUR FAX model
12FK2-3531-000 запросить цену →CLAMP, CABLE AU,SG,HK,LTN,EUR
13FK2-5274-000 запросить цену →CABLE, USB AU,SG,HK,LTN
14FC9-4510-000 запросить цену →COVER, DUST US,CA,LTN

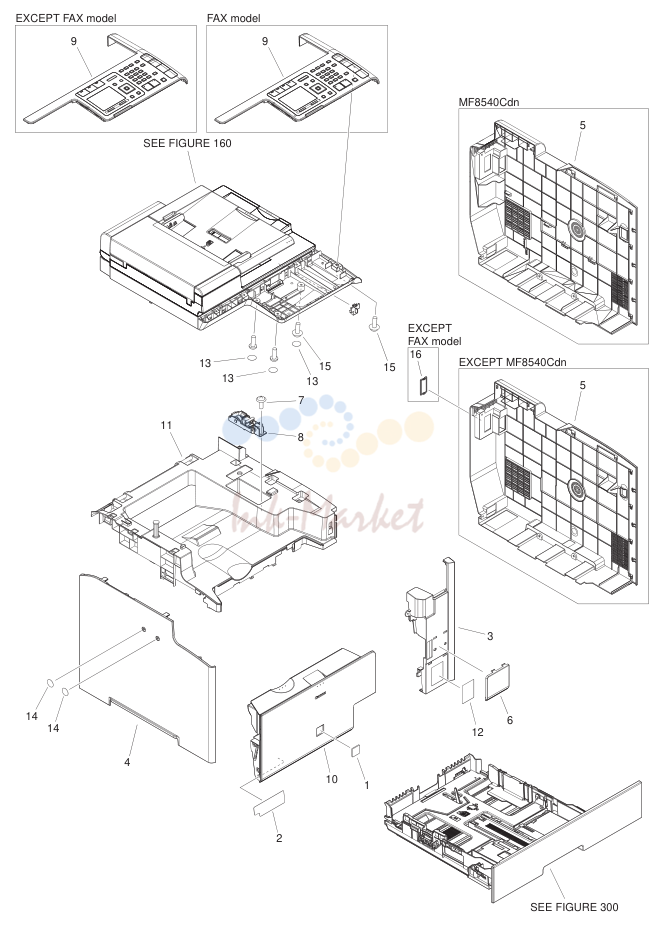

EXTERNAL COVERS, PANELS, ETC.

EXTERNAL COVERS, PANELS, ETC.

№АртикулНаименование
1RC2-0062-000 запросить цену →EMBLEM
2FC8-8742-000 запросить цену →LABEL, PAPER SIZE
3FC9-4541-000 запросить цену →COVER, RIGHT FRONT
4FC9-4545-000 запросить цену →COVER, LEFT
5FE2-1399-000 запросить цену →COVER, RIGHT, L6 MF8540Cdn
5FC9-4551-000 запросить цену →COVER, RIGHT EXCEPT MF8540Cdn
6FC9-4579-000 запросить цену →COVER, SUB, FRONT
7XA9-1671-000 запросить цену →AR SCREW, D, M3X8
8FM4-1493-000 запросить цену →HINGE в сборе imageCLASS MF8580Cdw
9FM0-5003-000 запросить цену →CONTROL PANEL в сборе US,CA,LTN imageCLASS MF8580Cdw
9FM0-5004-000 запросить цену →CONTROL PANEL в сборе AU,SG,HK,LTN
9FM0-5005-000 запросить цену →CONTROL PANEL в сборе i-SENSYS MF8580Cdw
9FM0-5009-000 запросить цену →CONTROL PANEL в сборе i-SENSYS MF8550Cd
9FM0-5012-000 запросить цену →CONTROL PANEL в сборе i-SENSYS MF8540Cdn
10FM4-4285-000 запросить цену →FRONT DOOR ASS'Y
11FM4-4287-000 запросить цену →COVER, TOP
12FU7-8109-000 запросить цену →LABEL, JAM
13FE2-3429-000 запросить цену →SHEET, BLANKING
14HB1-5537-000 запросить цену →SHEET,BLANKING
15XA9-0476-000 запросить цену →SCREW,TP M3X8
16FC9-4584-000 запросить цену →COVER, MODULAR EXCEPT FAX model

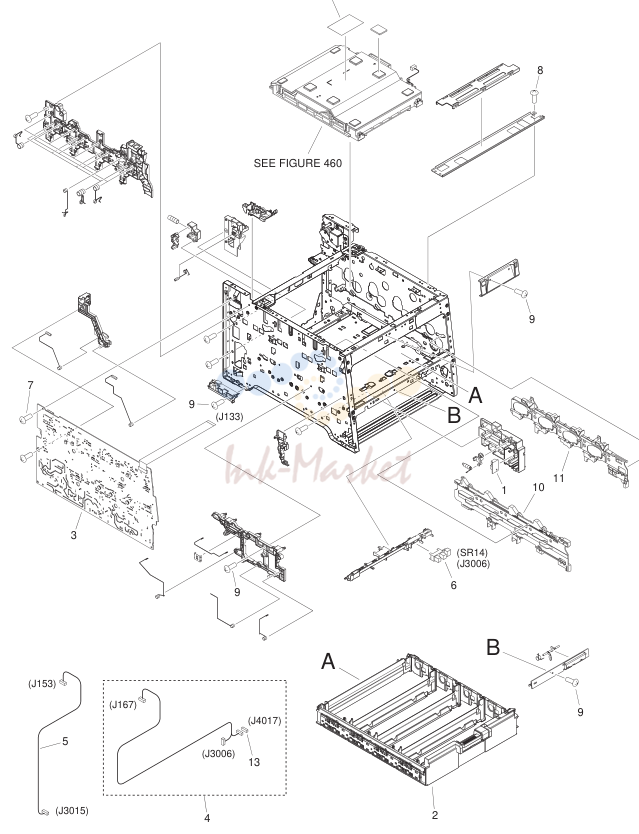

INTERNAL COMPONENTS 1

INTERNAL COMPONENTS 1

№АртикулНаименование
1RK2-3267-000 запросить цену →TEMPERATURE SENSOR узел
2RM1-4836-000 запросить цену →CARTRIDGE TRAY ASS'Y
3RM1-5294-050 запросить цену →H. V. POWER SUPPLY плата ASS'Y
4RM1-5398-000 запросить цену →SENSOR CABLE ASS'Y
5RM1-5399-000 запросить цену →ENV. SENSOR CABLE ASS'Y
6WG8-5696-000 запросить цену →PHOTO INTERRUPTER, TLP1243 SR14
7XA9-1420-000 запросить цену →AR SCREW, W/WASHER, M3X8
8XA9-1835-000 запросить цену →AR SCREW, D, M3X6
9XA9-1671-000 запросить цену →AR SCREW, D, M3X8
10RC2-3800-000 запросить цену →RAIL, LEFT
11RC2-3801-000 запросить цену →RAIL, RIGHT
12RU5-8126-000 запросить цену →LABEL, WARNING LASER
13VS1-7207-003 запросить цену →CONNECTOR, SNAP TIGHT, BK

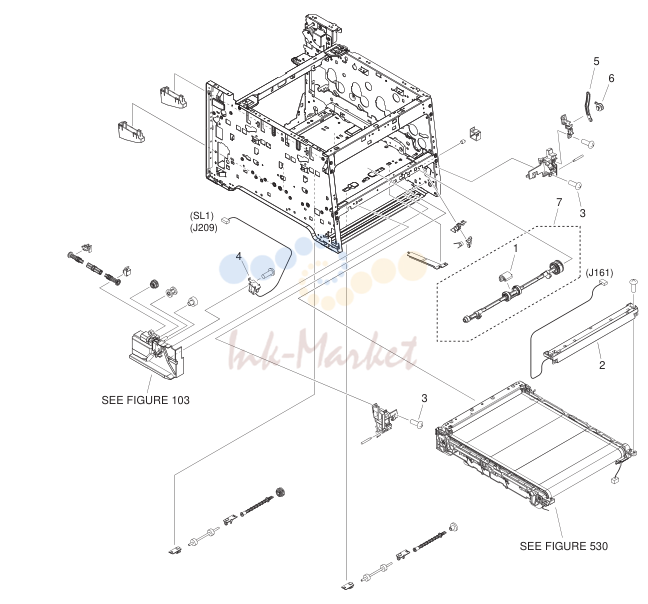

INTERNAL COMPONENTS 2

INTERNAL COMPONENTS 2

№АртикулНаименование
1RL1-1802-000 запросить цену →ROLLER, PAPER PICK-UP
2RM1-4850-000 запросить цену →COLOR MISREGIST. SENSOR ASS'Y
3XA9-1671-000 запросить цену →AR SCREW, D, M3X8
4RM1-5420-000 запросить цену →MP SOLENOID ASS'Y SL1
5RC2-3395-000 запросить цену →HINGE, MULTI-PURPOSE COVER
6RC2-3396-000 запросить цену →BUSHING
7RM1-4881-000 запросить цену →MP PAPER PICK-UP ROLLER ASS'Y

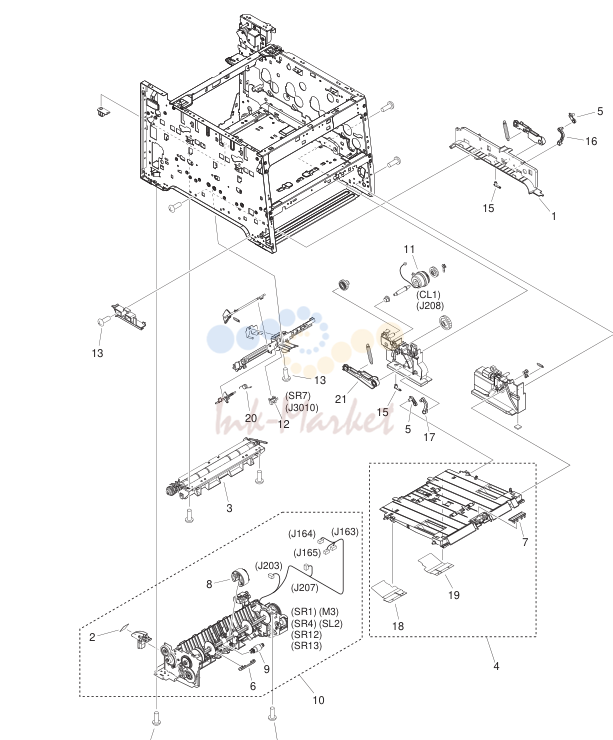

INTERNAL COMPONENTS 3

INTERNAL COMPONENTS 3

№АртикулНаименование
1FC8-8715-000 запросить цену →HANDLE, LEFT
2FC8-8748-000 запросить цену →LABEL, MOTOR CAUTION
3FM4-8513-000 запросить цену →REGISTRATION ASS'Y
4FM4-8514-000 запросить цену →MP PAPER PICK-UP ASS'Y
5RC2-3388-000 запросить цену →ARM, TRAY
6RC2-2014-000 запросить цену →COVER, HOLDER
7RL1-1785-000 запросить цену →PAD, SEPARATION
8RM1-8047-030 запросить цену →PICK-UP ROLLER ASS'Y
9RM1-4840-000 запросить цену →SEPARATION ROLLER ASS'Y SR1,SR4,SR12,SR13,M3,
10FM0-3571-000 запросить цену →PAPER PICK-UP ASS'Y SL2
11RM1-5428-000 запросить цену →MP CLUTCH ASS'Y CL1
12WG8-5696-000 запросить цену →PHOTO INTERRUPTER, TLP1243 SR7
13XA9-1671-000 запросить цену →AR SCREW, D, M3X8
14XA9-1835-000 запросить цену →AR SCREW, D, M3X6
15RC2-3555-000 запросить цену →STOPPER, ARM
16RC2-3386-000 запросить цену →ARM, TRAY, LEFT
17RC2-3387-000 запросить цену →ARM, TRAY, RIGHT
18FC0-3943-000 запросить цену →SHEET, GUIDE, LEFT
19FC0-3944-000 запросить цену →SHEET, GUIDE, RIGHT
20RU6-2174-000 запросить цену →SPRING, TORSION
21RC2-3509-000 запросить цену →ARM, PRESSURE, RIGHT

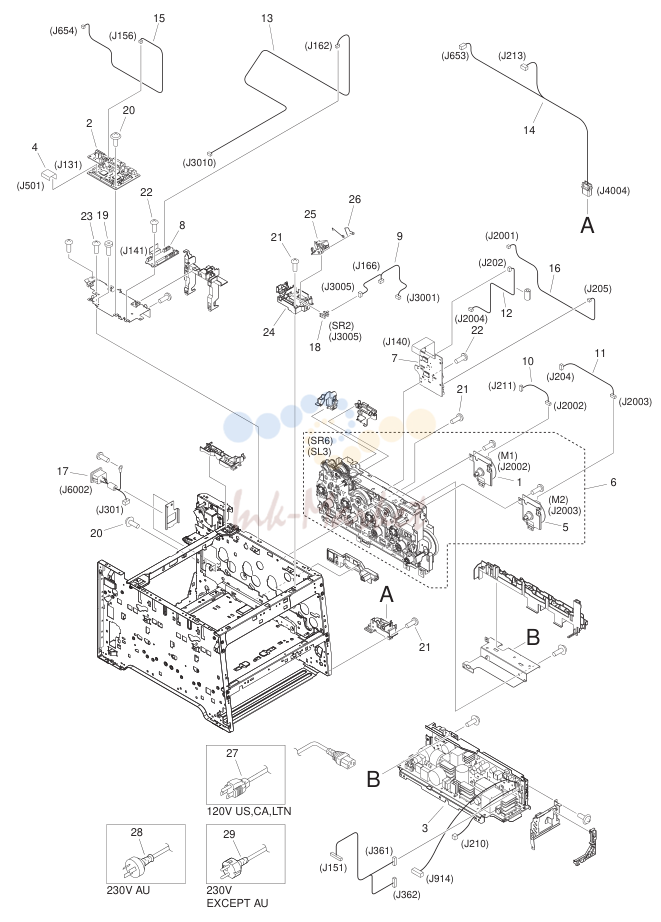

INTERNAL COMPONENTS 4

INTERNAL COMPONENTS 4

№АртикулНаименование
1RL1-3053-000 запросить цену →MOTOR, DC M1
2FM0-4754-000 запросить цену →DC CONTROLLER плата ASS'Y
3FM0-4752-000 запросить цену →POWER SUPPLY ASS'Y 120V
3FM0-4753-000 запросить цену →POWER SUPPLY ASS'Y 230V
4RK2-2302-000 запросить цену →CABLE, FLAT
5RL1-1800-000 запросить цену →MOTOR, DC M2
6RM1-8042-010 запросить цену →MAIN DRIVE ASS'Y SR6,SL3
7FM0-3917-000 запросить цену →DRIVER плата ASS'Y
8RM1-5293-000 запросить цену →RELAY плата ASS'Y
9RM1-5385-000 запросить цену →SENSOR CABLE ASS'Y
10RM1-5393-000 запросить цену →DRAM MOTOR CABLE ASS'Y
11RM1-5394-000 запросить цену →DEVELOPING MOTOR CABLE ASS'Y
12RM1-5395-000 запросить цену →FEED MOTOR CABLE ASS'Y
13RM1-5400-000 запросить цену →SENSOR CABLE ASS'Y
14RM1-5434-000 запросить цену →OPTION CABLE ASS'Y
15RM1-5435-000 запросить цену →RLD CABLE ASS'Y
16RM1-5438-000 запросить цену →FIXING MOTOR CABLE ASS'Y
17FM4-3800-000 запросить цену →CORD, POWER SUPPLY
18WG8-5696-000 запросить цену →PHOTO INTERRUPTER, TLP1243 SR2
19XA9-0679-000 запросить цену →SCREW, MACH., FLAT HEAD, M3X4
20XA9-1418-000 запросить цену →AR SCREW, TP, M3X6
21XA9-1671-000 запросить цену →AR SCREW, D, M3X8
22XA9-1420-000 запросить цену →AR SCREW, W/WASHER, M3X8
23XA9-1835-000 запросить цену →AR SCREW, D, M3X6
24RC2-3220-000 запросить цену →HOLDER, CARTRIDGE DOOR SENSOR
25RC2-3221-000 запросить цену →ARM, DOOR SENSOR
26RC2-3222-000 запросить цену →SPRING, TORSION
27FK2-9583-000 запросить цену →CORD, POWER 120V US,CA,LTN
28FH2-7082-000 запросить цену →CORD, POWER 230V AU
29FH2-7080-000 запросить цену →CORD, POWER, 230V 230V EXCEPT AU,CN

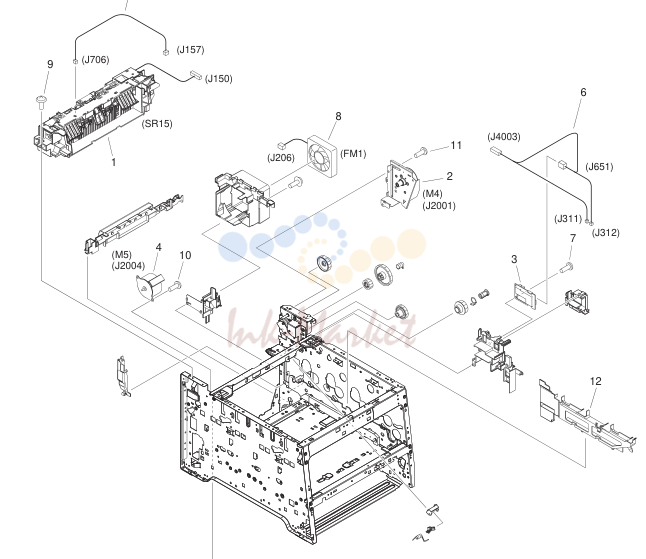

INTERNAL COMPONENTS 5

INTERNAL COMPONENTS 5

№АртикулНаименование
1FM4-4286-010 запросить цену →PAPER DELIVERY ASS'Y SR15
2RM1-4896-000 запросить цену →FIXING MOTOR узел M4
3RM1-7355-000 запросить цену →POWER SUPPLY SUB плата ASS'Y
4RM1-5419-000 запросить цену →FEED MOTOR ASS'Y M5
5RM1-5433-000 запросить цену →THERMISTOR CABLE ASS'Y
6FM4-3803-000 запросить цену →CABLE, FIXING
7XA9-1420-000 запросить цену →AR SCREW, W/WASHER, M3X8
8RK2-2276-000 запросить цену →FAN FM1
9XA9-1418-000 запросить цену →AR SCREW, TP, M3X6
10XA9-1835-000 запросить цену →AR SCREW, D, M3X6
11XA9-1671-000 запросить цену →AR SCREW, D, M3X8
12RC2-3136-000 запросить цену →DUCT, 5

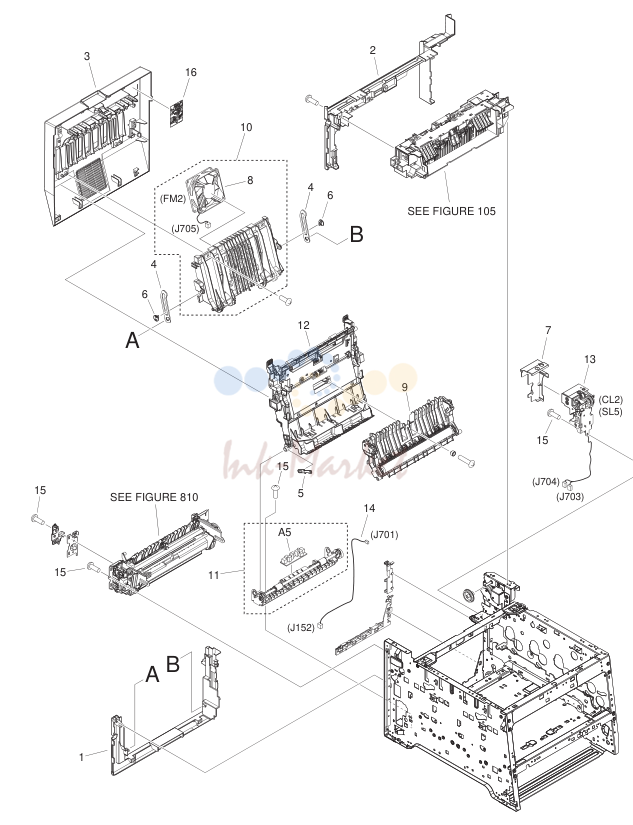

INTERNAL COMPONENTS 6

INTERNAL COMPONENTS 6

№АртикулНаименование
1FC9-4546-000 запросить цену →COVER, REAR LOWER
2FC9-4547-000 запросить цену →COVER, REAR UPPER
3FM4-4284-000 запросить цену →REAR DOOR ASS'Y
4RC2-3750-000 запросить цену →LINK, DOOR
5RC2-3752-000 запросить цену →LINK, GUIDE
6RC2-3774-000 запросить цену →CAP, LINK
7FC8-8730-000 запросить цену →COVER, REVERSE
8RK2-2276-000 запросить цену →FAN FM2
9RM1-4838-000 запросить цену →PAPER FEED GUIDE ASS'Y
10RM1-4876-000 запросить цену →REAR DOOR RIB ASS'Y
11RM1-4877-000 запросить цену →PAPER RE-PICK UP GUIDE ASS'Y
12RM1-4879-000 запросить цену →DUPLEXING FEED GUIDE ASS'Y
13RM1-4880-000 запросить цену →REVERSE DRIVE ASS'Y CL2,SL5
14RM1-5397-000 запросить цену →DUPLEX CABLE ASS'Y
15XA9-1671-000 запросить цену →AR SCREW, D, M3X8
16FU7-8108-000 запросить цену →LABEL, DUPLEX JAM

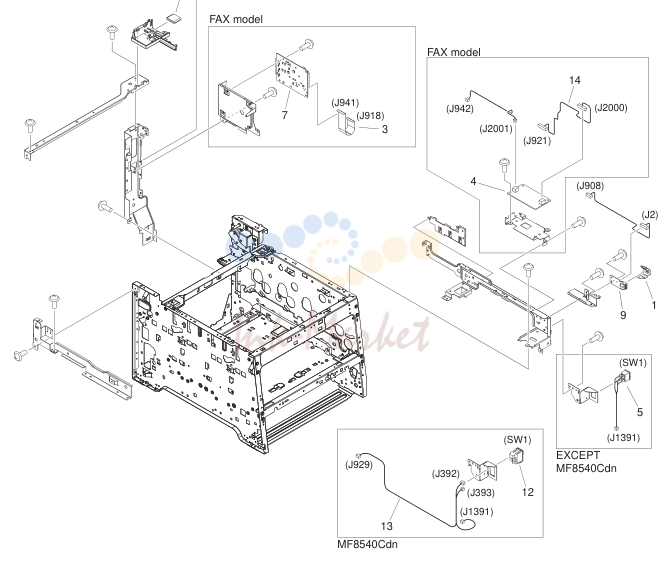

INTERNAL COMPONENTS 7

INTERNAL COMPONENTS 7

№АртикулНаименование
1FC9-4507-000 запросить цену →PLATE, USB GROUNDING
2FK3-1894-000 запросить цену →CABLE, FLAT
3FK3-3940-000 запросить цену →CABLE, FLAT FAX model
4FM4-8968-000 запросить цену →OFFHOOK плата в сборе FAX model EXCEPT JP EXCEPT MF8540Cdn
5FM4-3796-000 запросить цену →CABLE, MAIN SWITCH SW1
6FK2-8767-000 запросить цену →CORE, FERRITE
7FM0-4658-000 запросить цену →FAX-NCU плата в сборе FAX model EUR FAX model EXCEPT
7FM0-4657-000 запросить цену →FAX-NCU плата в сборе JP,EUR
8FK2-9878-000 запросить цену →SPEAKER в сборе FAX model SP1
9FM0-4655-000 запросить цену →USB плата в сборе
10FK3-1951-000 запросить цену →CABLE, FLAT WIRELESS model
11FM4-9831-000 запросить цену →WIRELESS LAN плата в сборе WIRELESS model
12FK3-3266-000 запросить цену →SWITCH, POWER SUPPLY MF8540Cdn SW1
13FM0-3915-000 запросить цену →CABLE, MAIN SWITCH MF8540Cdn
14FM0-4682-000 запросить цену →CABLE, OFFHOOK FAX model EXCEPT JP

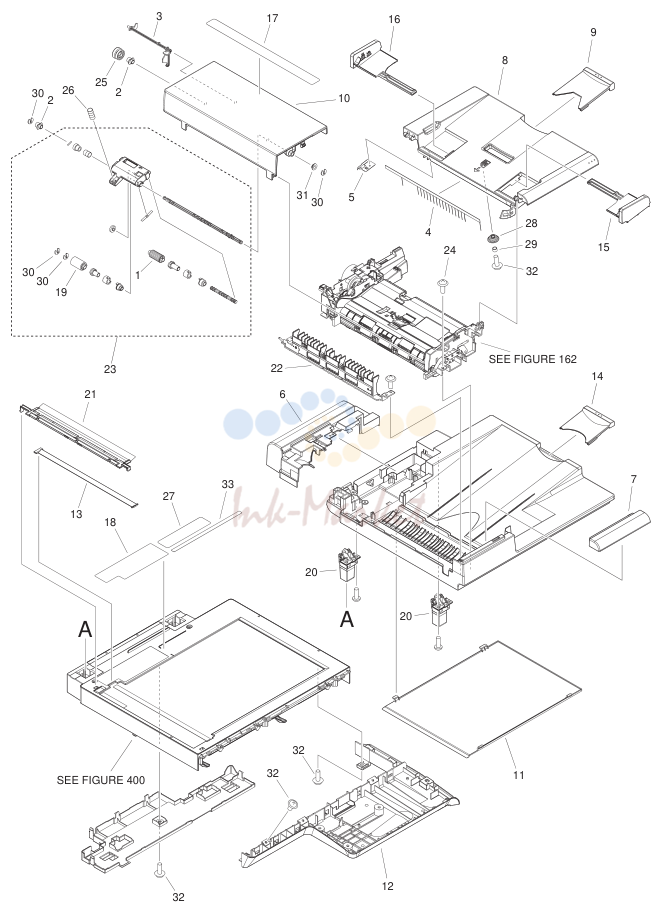

READER/ADF в сборе

READER/ADF в сборе

№АртикулНаименование
1FC7-6189-000 запросить цену →ROLLER, PICK-UP
2FC7-6320-000 запросить цену →BUSHING
3FC7-6321-000 запросить цену →FLAG, DOCUMENT SCANNER
4FC7-6322-000 запросить цену →ELIMINATOR, STATIC CHARGE
5FC9-1503-000 запросить цену →PLATE, GROUNDING
6FL3-9296-000 запросить цену →COVER, REAR
7FL3-9295-000 запросить цену →COVER, FRONT UPPER
8FC9-1534-000 запросить цену →TRAY, DOCUMENT
9FC9-1535-000 запросить цену →TRAY, SUB DOCUMENT
10FL0-1992-000 запросить цену →PANEL, OPEN/CLOSE
11FC0-4435-000 запросить цену →SHEET, WHITE
12FE2-2353-000 запросить цену →COVER, BASE
13FE2-3484-000 запросить цену →PLATE, PAPER SIZE A/INCH SIZE
13FE2-3486-000 запросить цену →PLATE, PAPER SIZE AB/K/INCH SIZE
13FE2-3485-000 запросить цену →PLATE, PAPER SIZE A SIZE
14FC9-5655-000 запросить цену →TRAY, SUB
15FC9-5656-000 запросить цену →GUIDE, DOCUMENT, FRONT
16FC9-5657-000 запросить цену →GUIDE, DOCUMENT, REAR
17FC9-7562-000 запросить цену →LABEL, SIZE INDEX A/INCH SIZE
17FC9-7564-000 запросить цену →LABEL, SIZE INDEX AB/K/INCH SIZE
17FC9-7563-000 запросить цену →LABEL, SIZE INDEX A SIZE
18FC9-7566-000 запросить цену →LABEL, GLASS CLEANING US,CA,LTN
18FC9-7568-000 запросить цену →LABEL, GLASS CLEANING AU,SG,HK,LTN
18FC9-7567-000 запросить цену →LABEL, GLASS CLEANING EUR
19FL2-6637-000 запросить цену →ROLLER, SEPARATION
20FL3-2453-000 запросить цену →HINGE, ADF
21FL3-3539-000 запросить цену →HOLDER, DOCUMENT,RELEASE SHEET
22FM0-4855-000 запросить цену →PAPER FEED GUIDE в сборе
23FM3-9538-000 запросить цену →SEPARATION ROLLER в сборе
24XA9-0831-000 запросить цену →SCREW,M3X10
25FU7-0672-000 запросить цену →GEAR, 24T
26FU7-2018-000 запросить цену →SPRING, COMPRESSION
27FU7-8406-000 запросить цену →LABEL, COPY PROHIBITION US,CA,AU,SG,HK,LTN
27FU7-8407-000 запросить цену →LABEL, COPY PROHIBITION EUR
28FU8-0895-000 запросить цену →GEAR, 18T
29FU8-2007-000 запросить цену →SPRING, COMPRESSION
30HC1-0586-000 запросить цену →RETAINING RING
31HU1-1022-000 запросить цену →BUSHING
32XA9-0476-000 запросить цену →SCREW,TP M3X8
33FE2-2443-000 запросить цену →LABEL, SIZE INDEX A/INCH SIZE
33FE2-2445-000 запросить цену →LABEL, SIZE INDEX AB/K/INCH SIZE
33FE2-2444-000 запросить цену →LABEL, SIZE INDEX A SIZE

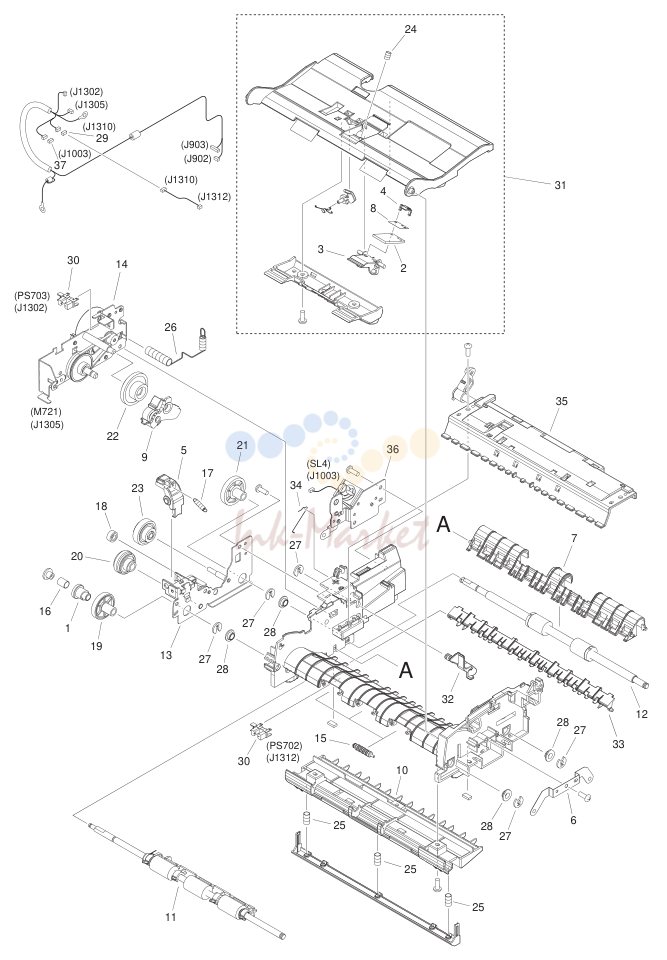

PAPER FEEDER в сборе

PAPER FEEDER в сборе

№АртикулНаименование
FM0-4857-000 запросить цену →PAPER FEEDER в сборе
1FC7-6052-010 запросить цену →RATCHET, PAPER FEED ROLLER
2FC7-6297-000 запросить цену →PAD, SEPARATION
3FC7-6299-000 запросить цену →HOLDER, SEPARATION PAD
4FC7-6300-000 запросить цену →CLAMP, SEPARATION PAD
5FC9-1512-000 запросить цену →LEVER, RELEASE
6FC9-1523-000 запросить цену →PLATE, ROLLER GROUNDING
7FC9-1526-000 запросить цену →GUIDE, PAPER DELIVERY
8FC9-5654-000 запросить цену →SHEET, SEPARATION PAD
9FL3-1431-000 запросить цену →ARM, SEPARATION SWING
10FL3-1437-000 запросить цену →GUIDE LOWER в сборе
11FM4-1885-000 запросить цену →PAPER FEED ROLLER в сборе
12FL3-2458-000 запросить цену →PAPER DELIVERY ROLLER ASS'Y
13FM3-9542-000 запросить цену →DRIVE PLATE в сборе
14FM0-4859-000 запросить цену →MOTOR DRIVE ASS'Y M721
15FU5-6992-000 запросить цену →ROLLER, AUXILIARY
16FU6-2998-000 запросить цену →SPRING, COMPRESSION
17FU6-2999-000 запросить цену →SPRING, TENSION
18FU7-0667-000 запросить цену →GEAR, 20T
19FU7-0668-000 запросить цену →GEAR, 54T
20FU7-0669-000 запросить цену →GEAR, 46T/23T
21FU7-0671-000 запросить цену →GEAR, 36T
22FU7-0676-000 запросить цену →GEAR, 21T/42T
23FU7-0678-000 запросить цену →GEAR, 51T/17T
24FU7-2016-000 запросить цену →SPRING, COMPRESSION
25FU8-2008-000 запросить цену →SPRING, COMPRESSION
26FU7-2021-000 запросить цену →SPRING, COMPRESSION
27HC1-0586-000 запросить цену →RETAINING RING
28HU1-1022-000 запросить цену →BUSHING
29VS1-7207-004 запросить цену →CONNECTOR, SNAP TIGHT, BK
30WG8-5696-000 запросить цену →PHOTO INTERRUPTER, TLP1243 PS702,PS703
31FM4-1873-000 запросить цену →GUIDE в сборе, UPPER
32FC7-6182-000 запросить цену →LEVER, ROLLER RELEASE
33FC7-6278-000 запросить цену →FLAPPER, PAPER DELIVERY
34FC7-6281-000 запросить цену →SPRING, ARM
35FM3-9541-000 запросить цену →PAPER DELIVERY в сборе
36FM3-9543-000 запросить цену →SOLENOID в сборе SL4
37VS1-7177-002 запросить цену →CONNECTOR, SNAP TIGHT, BK

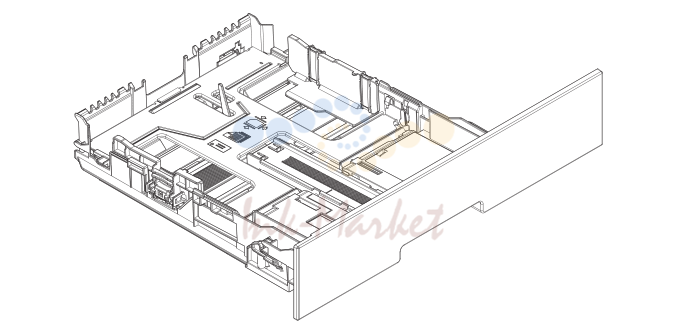

CASSETTE

CASSETTE

№АртикулНаименование
FM4-4279-000 запросить цену →CASSETTE

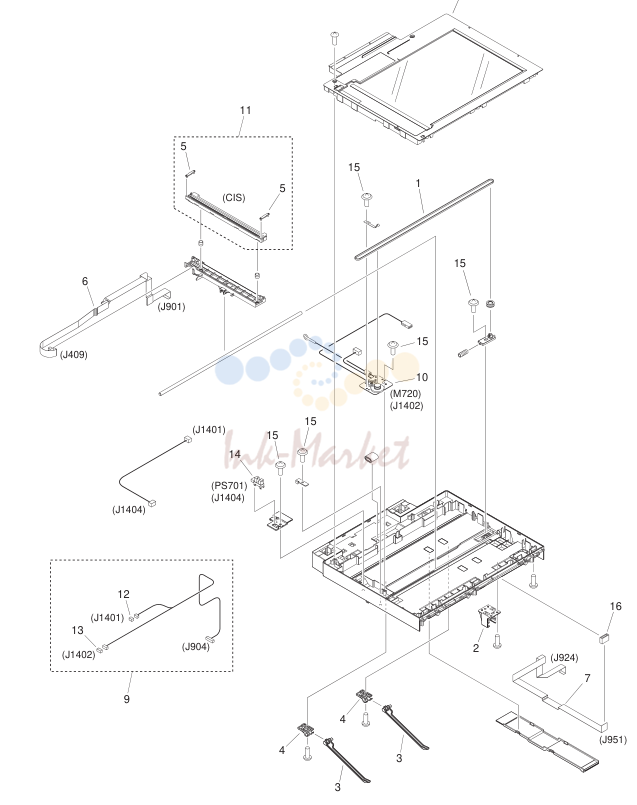

READER в сборе

READER в сборе

№АртикулНаименование
FM0-3590-000 запросить цену →READER в сборе
1FC9-1650-000 запросить цену →BELT, TIMING
2FC9-2101-000 запросить цену →MOUNT, SUPPORTER
3FC9-4589-000 запросить цену →LEVER, FACE-DOWN
4FC9-4590-000 запросить цену →HOLDER, FACE-DOWN LEVER
5FC9-7573-000 запросить цену →SPACER, CIS RANK_A
5FC9-7571-000 запросить цену →SPACER, CIS RANK_B
5FC9-7574-000 запросить цену →SPACER, CIS RANK_C
6FK3-1884-000 запросить цену →CABLE, FLAT
7FK3-3942-000 запросить цену →CABLE, FLAT
8FM0-3591-000 запросить цену →READER COVER узел
9FM4-3653-000 запросить цену →CABLE, READER
10FM4-4301-000 запросить цену →DC MOTOR в сборе M720
11FM4-9076-000 запросить цену →CONTACT IMAGE SENSOR ASS'Y CIS
12VS1-7177-003 запросить цену →CONNECTOR, SNAP TIGHT, BK
13VS1-7177-004 запросить цену →CONNECTOR, SNAP TIGHT, BK
14WG8-5696-000 запросить цену →PHOTO INTERRUPTER, TLP1243 PS701
15XA9-0476-000 запросить цену →AR SCREW,TP M3X8
16FK2-5242-000 запросить цену →CORE SEE NOTE
FM4-3359-000 запросить цену →LASER SCANNER ASS'Y M7
RM1-4852-000 запросить цену →INTERMEDIATE TRANS. BELT ASS'Y SR16

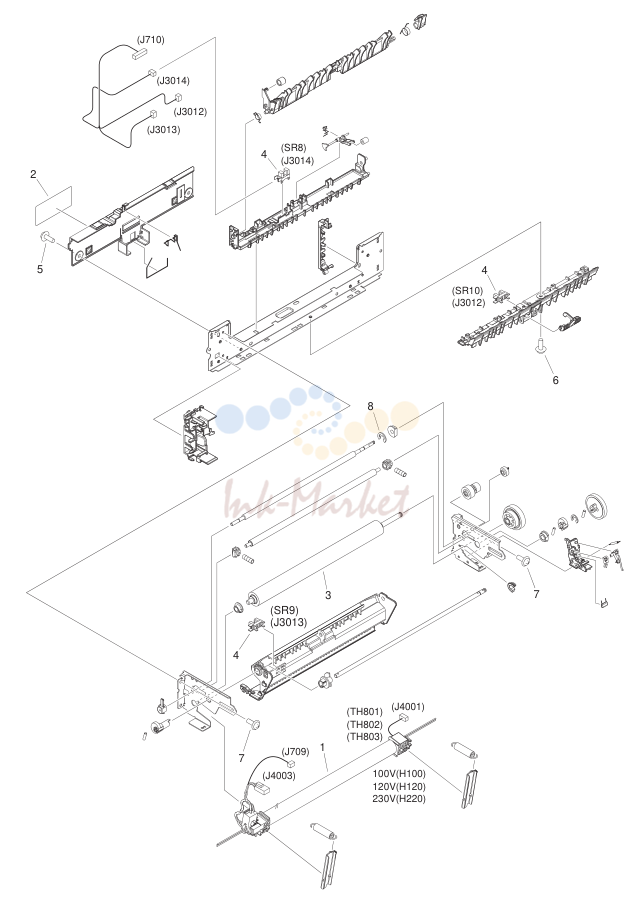

FIXING ASS'Y

FIXING ASS'Y

№АртикулНаименование
FM4-4290-000 запросить цену →FIXING ASS'Y 120V
FM4-4291-000 запросить цену →FIXING ASS'Y 230V
1FM4-3062-000 запросить цену →FIXING FILM в сборе H120,TH801,TH802,TH80
1FM4-3063-000 запросить цену →FIXING FILM в сборе H220,TH801,TH802,TH80
2FU7-8111-000 запросить цену →LABEL, CAUTION
3RC2-3367-000 запросить цену →ROLLER, PRESSURE
4WG8-5696-000 запросить цену →PHOTO INTERRUPTER, TLP1243 SR8,SR9,SR10
5XA9-1418-000 запросить цену →SCREW, TP, M3X6
6XA9-1420-000 запросить цену →SCREW, W/WASHER, M3X8
7XA9-1835-000 запросить цену →SCREW, D, M3X6
8XD9-0235-000 запросить цену →RING, E
FM0-4675-000 запросить цену →MAIN CONTROLLER плата в сборе MF8580Cdw
FM0-4673-000 запросить цену →MAIN CONTROLLER плата в сборе MF8550Cd
FM0-4672-000 запросить цену →MAIN CONTROLLER плата в сборе MF8540Cdn
FK2-7852-000 запросить цену →IC, T6TH5EFG-0002(0), STANDARD IC18
FK3-1800-000 запросить цену →IC, ASIC, MB8AA4241EPBH-GE1 IC14
Источник: Инк-Маркет.ру.
