Canon imageCLASS MF8380 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- INTERNAL COMPONENTS 6
- INTERNAL COMPONENTS 7
- READER/ADF в сборе

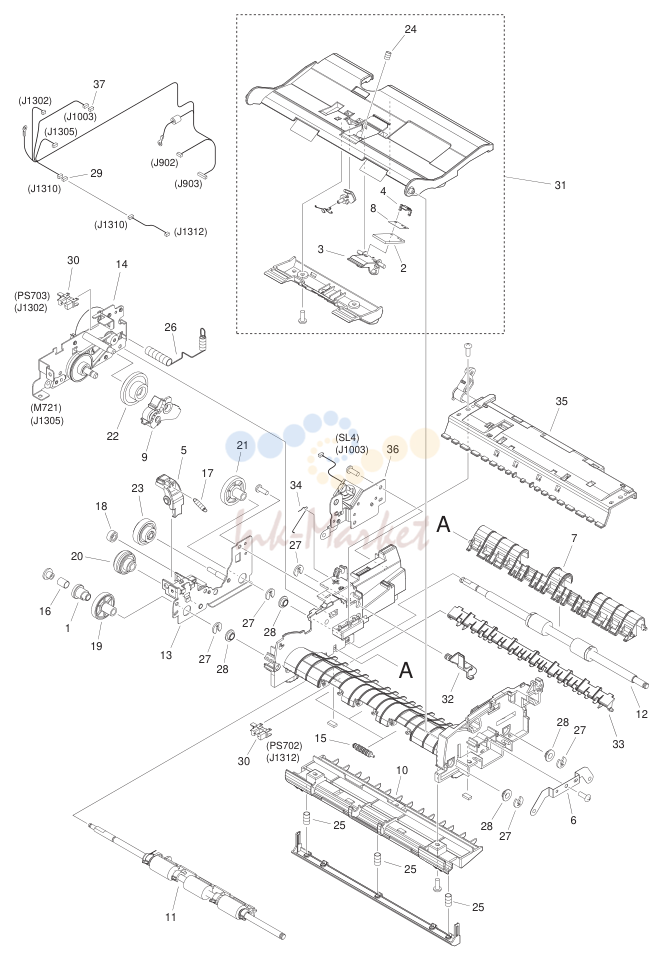

- PAPER FEEDER в сборе

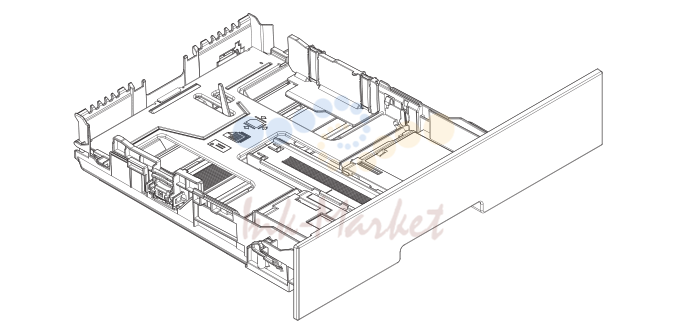

- CASSETTE

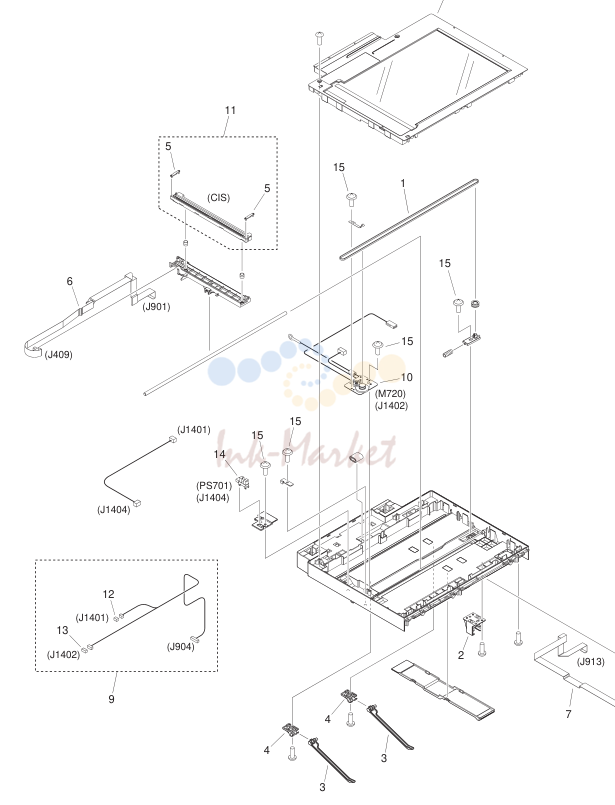

- READER в сборе

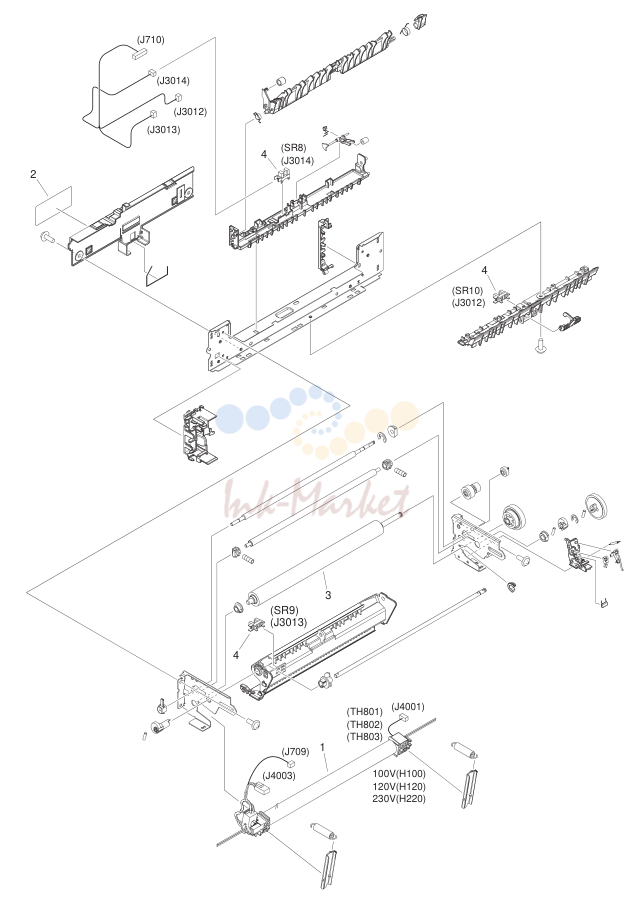

- FIXING ASS'Y

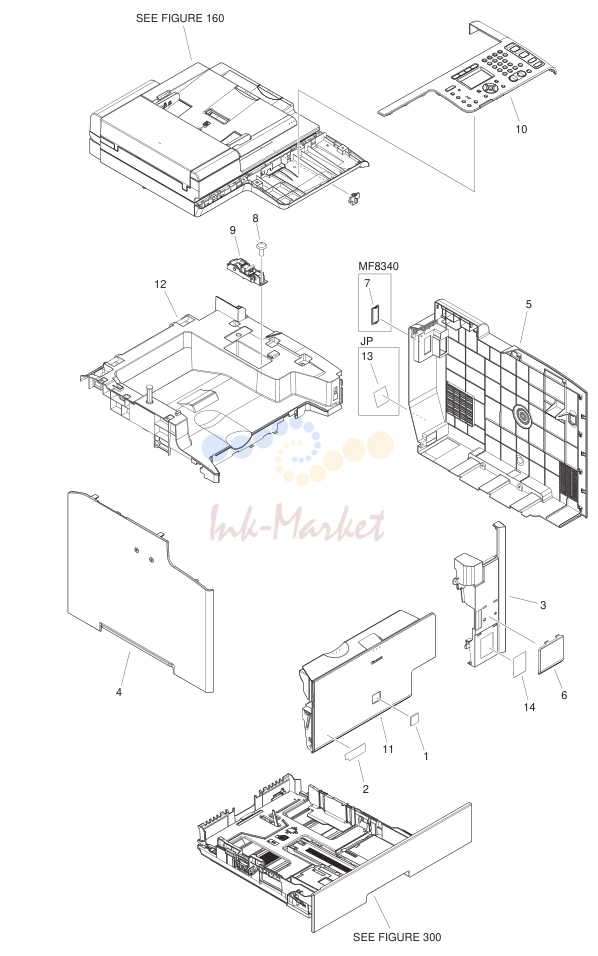

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-5256-000 запросить цену → | EMBLEM JP |
| 1 | RC2-0062-000 запросить цену → | EMBLEM EXCEPT JP |
| 2 | FC8-8745-000 запросить цену → | LABEL, PAPER SIZE JP |
| 2 | FC8-8742-000 запросить цену → | LABEL, PAPER SIZE EXCEPT JP |
| 3 | FC9-4541-000 запросить цену → | COVER, RIGHT FRONT |
| 4 | FC9-4545-000 запросить цену → | COVER, LEFT |
| 5 | FC9-4551-000 запросить цену → | COVER, RIGHT |
| 6 | FC9-4579-000 запросить цену → | COVER, SUB, FRONT |
| 7 | FC9-4584-000 запросить цену → | COVER, MODULAR MF8340 |
| 8 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 9 | FM4-1493-000 запросить цену → | HINGE в сборе |
| 10 | FM4-8650-000 запросить цену → | CONTROL PANEL в сборе MF8380 JP |
| 10 | FM4-8651-000 запросить цену → | CONTROL PANEL в сборе MF8380 US,CA,LTN |
| 10 | FM4-8655-000 запросить цену → | CONTROL PANEL в сборе MF8380 AU,HK,SG,LTN |
| 10 | FM4-8656-000 запросить цену → | CONTROL PANEL в сборе MF8380 EUR |
| 10 | FM4-8658-000 запросить цену → | CONTROL PANEL в сборе MF8360 EUR |
| 10 | FM4-8660-000 запросить цену → | CONTROL PANEL в сборе MF8340 JP |
| 10 | FM4-8659-000 запросить цену → | CONTROL PANEL в сборе MF8340 EUR |
| 11 | FM4-4285-000 запросить цену → | FRONT DOOR ASS'Y |
| 12 | FM4-4287-000 запросить цену → | COVER, TOP |
| 13 | FU7-8091-000 запросить цену → | LABEL,GROUNDING CAUTION JP |
| 14 | FU7-8109-000 запросить цену → | LABEL, JAM |

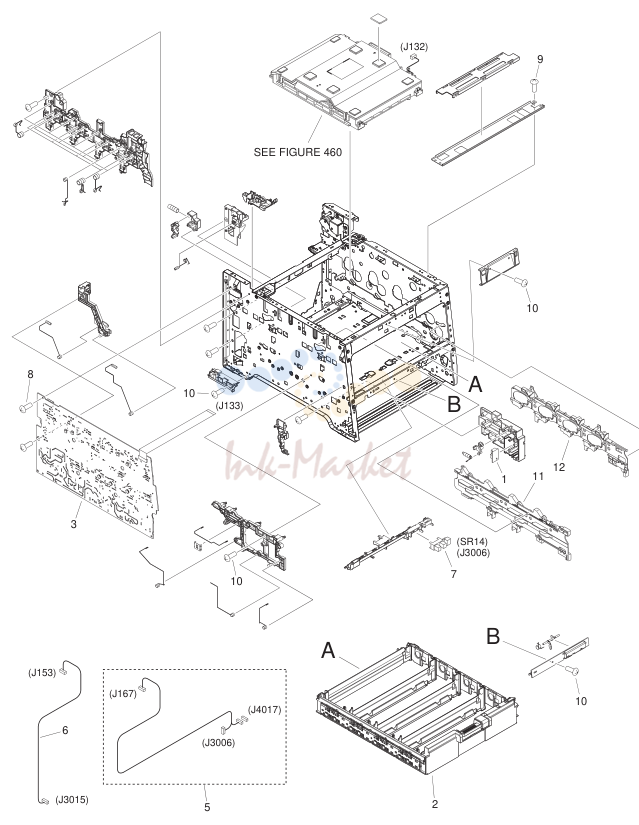

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RK2-3267-000 запросить цену → | TEMPERATURE SENSOR узел |
| 2 | RM1-4836-000 запросить цену → | CARTRIDGE TRAY ASS'Y |
| 3 | RM1-5294-050 запросить цену → | H. V. POWER SUPPLY плата ASS'Y |
| 5 | RM1-5398-000 запросить цену → | SENSOR CABLE ASS'Y |
| 6 | RM1-5399-000 запросить цену → | ENV. SENSOR CABLE ASS'Y |
| 7 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR14 |
| 8 | XA9-1420-000 запросить цену → | AR SCREW, W/WASHER, M3X8 |
| 9 | XA9-1835-000 запросить цену → | AR SCREW, D, M3X6 |
| 10 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 11 | RC2-3800-000 запросить цену → | RAIL, LEFT |
| 12 | RC2-3801-000 запросить цену → | RAIL, RIGHT |

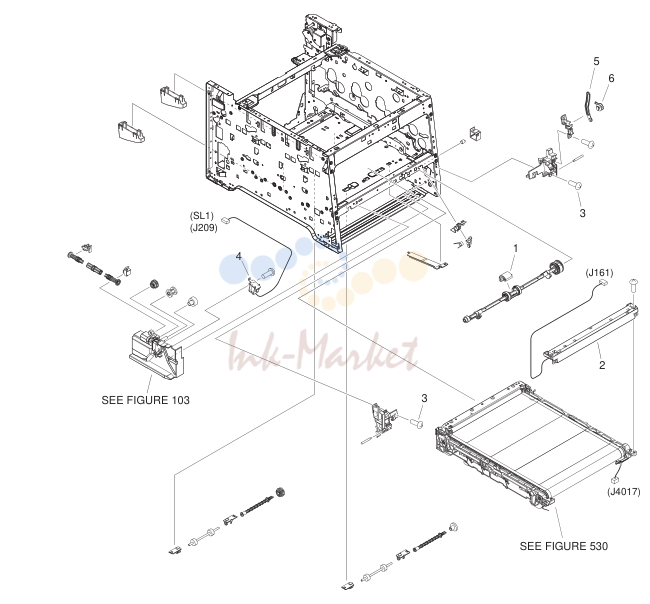

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RL1-1802-000 запросить цену → | ROLLER, PAPER PICK-UP |
| 2 | RM1-4850-000 запросить цену → | COLOR MISREGIST. SENSOR ASS'Y |
| 3 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 4 | RM1-5420-000 запросить цену → | MP SOLENOID ASS'Y SL1 |
| 5 | RC2-3395-000 запросить цену → | HINGE, MULTI-PURPOSE COVER |
| 6 | RC2-3396-000 запросить цену → | BUSHING |

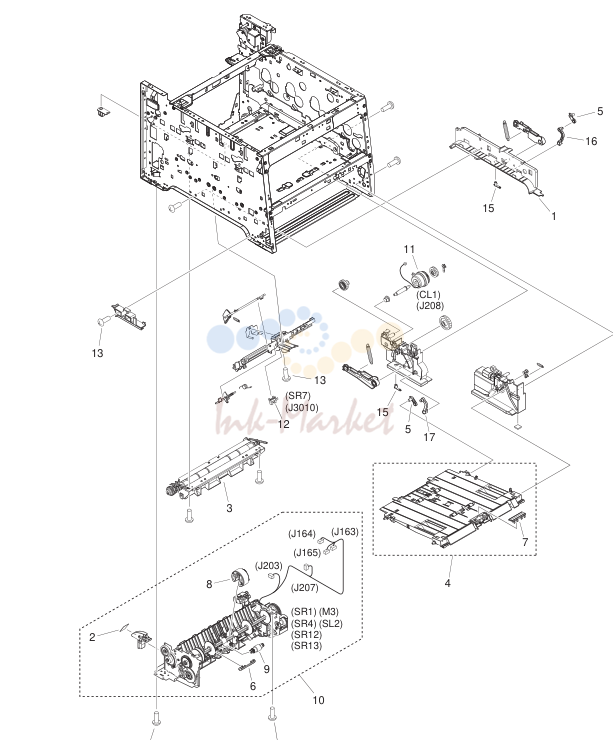

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-8715-000 запросить цену → | HANDLE, LEFT |
| 2 | FC8-8748-000 запросить цену → | LABEL, MOTOR CAUTION |
| 3 | FM4-8513-000 запросить цену → | REGISTRATION ASS'Y |
| 4 | FM4-8514-000 запросить цену → | MP PAPER PICK-UP ASS'Y |
| 5 | RC2-3388-000 запросить цену → | ARM, TRAY |
| 6 | RC2-2014-000 запросить цену → | COVER, HOLDER |
| 7 | RL1-1785-000 запросить цену → | PAD, SEPARATION |
| 8 | RM1-4426-000 запросить цену → | PICK-UP ROLLER ASS'Y |
| 9 | RM1-4840-000 запросить цену → | SEPARATION ROLLER ASS'Y SR1,SR4,SR12,SR13,M3, |
| 10 | FM4-4292-000 запросить цену → | PAPER PICK-UP ASS'Y SL2 |
| 11 | RM1-5428-000 запросить цену → | MP CLUTCH ASS'Y CL1 |
| 12 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR7 |
| 13 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 14 | XA9-1835-000 запросить цену → | AR SCREW, D, M3X6 |
| 15 | RC2-3555-000 запросить цену → | STOPPER, ARM |
| 16 | RC2-3386-000 запросить цену → | ARM, TRAY, LEFT |
| 17 | RC2-3387-000 запросить цену → | ARM, TRAY, RIGHT |

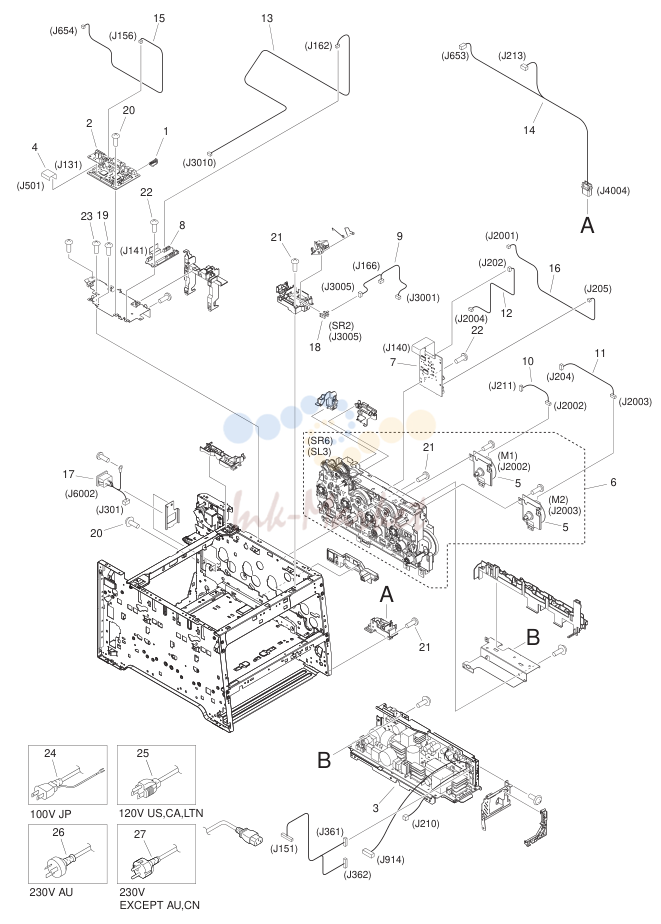

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-3719-000 запросить цену → | BUTTON, TEST PRINT SWITCH |
| 2 | FM4-3776-000 запросить цену → | DC CONTROLLER плата ASS'Y |
| 3 | FM4-3786-010 запросить цену → | POWER SUPPLY ASS'Y 100V |
| 3 | FM4-3787-010 запросить цену → | POWER SUPPLY ASS'Y 120V |
| 3 | FM4-3788-010 запросить цену → | POWER SUPPLY ASS'Y 230V |
| 4 | RK2-2302-000 запросить цену → | CABLE, FLAT |
| 5 | RL1-1800-000 запросить цену → | MOTOR, DC M1,M2 |
| 6 | RM1-4837-000 запросить цену → | MAIN DRIVE ASS'Y SR6,SL3 |
| 7 | RM1-5288-000 запросить цену → | DRIVER плата ASS'Y |
| 8 | RM1-5293-000 запросить цену → | RELAY плата ASS'Y |
| 9 | RM1-5385-000 запросить цену → | SENSOR CABLE ASS'Y |
| 10 | RM1-5393-000 запросить цену → | DRAM MOTOR CABLE ASS'Y |
| 11 | RM1-5394-000 запросить цену → | DEVELOPING MOTOR CABLE ASS'Y |
| 12 | RM1-5395-000 запросить цену → | FEED MOTOR CABLE ASS'Y |
| 13 | RM1-5400-000 запросить цену → | SENSOR CABLE ASS'Y |
| 14 | RM1-5434-000 запросить цену → | OPTION CABLE ASS'Y |
| 15 | RM1-5435-000 запросить цену → | RLD CABLE ASS'Y |
| 16 | RM1-5438-000 запросить цену → | FIXING MOTOR CABLE ASS'Y |
| 17 | FM4-3800-000 запросить цену → | CORD, POWER SUPPLY |
| 18 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR2 |
| 19 | XA9-0679-000 запросить цену → | SCREW, MACH., FLAT HEAD, M3X4 |
| 20 | XA9-1418-000 запросить цену → | AR SCREW, TP, M3X6 |
| 21 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 22 | XA9-1420-000 запросить цену → | AR SCREW, W/WASHER, M3X8 |
| 23 | XA9-1835-000 запросить цену → | AR SCREW, D, M3X6 |
| 24 | FK2-4390-000 запросить цену → | CORD, POWER 100V |
| 25 | FK2-9583-000 запросить цену → | CORD, POWER 120V |
| 26 | FH2-7082-000 запросить цену → | CORD, POWER 230V AU |
| 27 | FH2-7080-000 запросить цену → | CORD, POWER, 230V 230V EXCEPT AU |

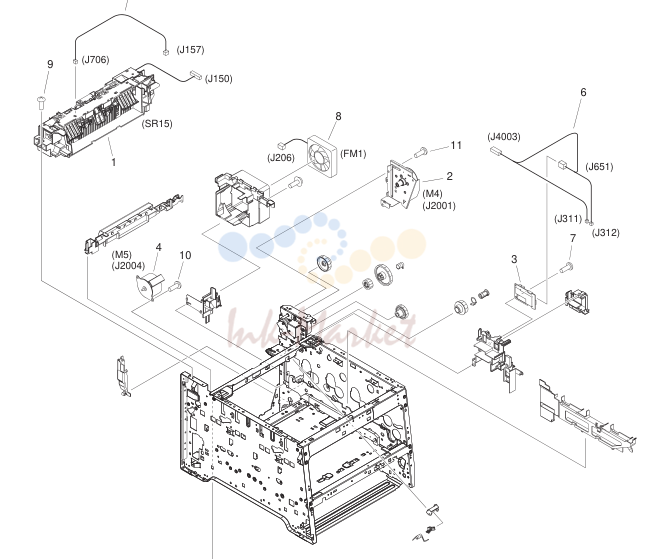

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM4-4286-010 запросить цену → | PAPER DELIVERY ASS'Y SR15 |
| 2 | RM1-4896-000 запросить цену → | FIXING MOTOR узел M4 |
| 3 | RM1-7355-000 запросить цену → | POWER SUPPLY SUB плата ASS'Y |
| 4 | RM1-5419-000 запросить цену → | FEED MOTOR ASS'Y M5 |
| 5 | RM1-5433-000 запросить цену → | THERMISTOR CABLE ASS'Y |
| 6 | FM4-3803-000 запросить цену → | CABLE, FIXING |
| 7 | XA9-1420-000 запросить цену → | AR SCREW, W/WASHER, M3X8 |
| 8 | RK2-2276-000 запросить цену → | FAN FM1 |
| 9 | XA9-1418-000 запросить цену → | AR SCREW, TP, M3X6 |
| 10 | XA9-1835-000 запросить цену → | AR SCREW, D, M3X6 |
| 11 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |

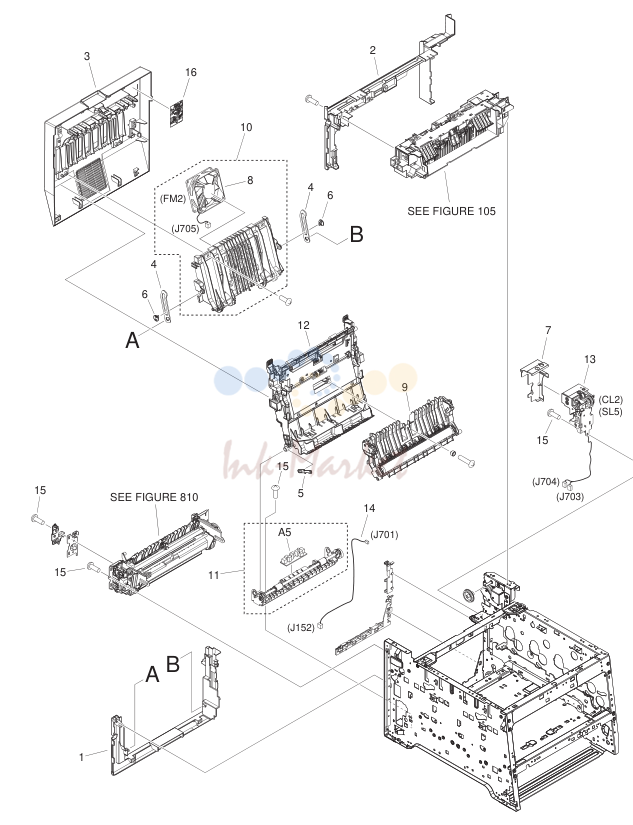

INTERNAL COMPONENTS 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-4546-000 запросить цену → | COVER, REAR LOWER |
| 2 | FC9-4547-000 запросить цену → | COVER, REAR UPPER |
| 3 | FM4-4284-000 запросить цену → | REAR DOOR ASS'Y |
| 4 | RC2-3750-000 запросить цену → | LINK, DOOR |
| 5 | RC2-3752-000 запросить цену → | LINK, GUIDE |
| 6 | RC2-3774-000 запросить цену → | CAP, LINK |
| 7 | FC8-8730-000 запросить цену → | COVER, REVERSE |
| 8 | RK2-2276-000 запросить цену → | FAN FM2 |
| 9 | RM1-4838-000 запросить цену → | PAPER FEED GUIDE ASS'Y |
| 10 | RM1-4876-000 запросить цену → | REAR DOOR RIB ASS'Y |
| 11 | RM1-4877-000 запросить цену → | PAPER RE-PICK UP GUIDE ASS'Y |
| 12 | RM1-4879-000 запросить цену → | DUPLEXING FEED GUIDE ASS'Y |
| 13 | RM1-4880-000 запросить цену → | REVERSE DRIVE ASS'Y CL2,SL5 |
| 14 | RM1-5397-000 запросить цену → | DUPLEX CABLE ASS'Y |
| 15 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 16 | FU7-8108-000 запросить цену → | LABEL, DUPLEX JAM |

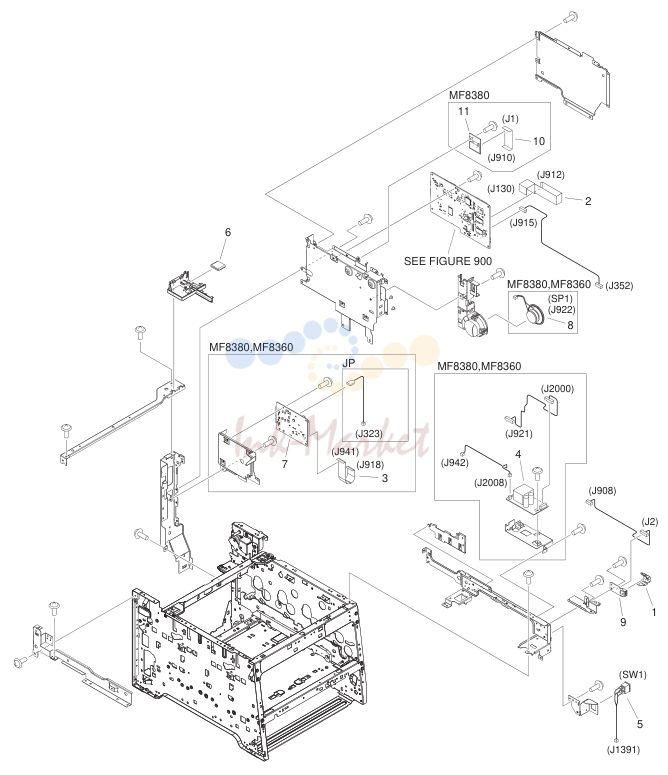

INTERNAL COMPONENTS 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-4507-000 запросить цену → | HINGE в сборе |
| 2 | FK3-1894-000 запросить цену → | CABLE, FLAT |
| 3 | FK3-1949-000 запросить цену → | CABLE, FLAT MF8380,MF8360 |
| 4 | FM4-8967-000 запросить цену → | P-CI плата в сборе MF8380 JP MF8380 EXCEPT JP |
| 4 | FM4-8968-000 запросить цену → | OFFHOOK плата в сборе MF8360 |
| 5 | FM4-3796-000 запросить цену → | CABLE, MAIN SWITCH SW1 |
| 6 | FK2-8767-000 запросить цену → | CORE, FERRITE |
| 7 | FM4-9255-000 запросить цену → | MODEM плата в сборе MF8380 JP |
| 7 | FM4-9257-000 запросить цену → | MODEM плата в сборе MF8380 EUR MF8380 EXCEPT JP,EUR |
| 7 | FM4-9256-000 запросить цену → | MODEM плата в сборе MF8360 |
| 8 | FK2-9878-000 запросить цену → | SPEAKER в сборе MF8380,MF8360 SP1 |
| 9 | FM4-3989-000 запросить цену → | USB плата в сборе |
| 10 | FK3-1951-000 запросить цену → | CABLE, FLAT MF8380 |
| 11 | FM4-9831-000 запросить цену → | WIRELESS LAN плата в сборе MF8380 |

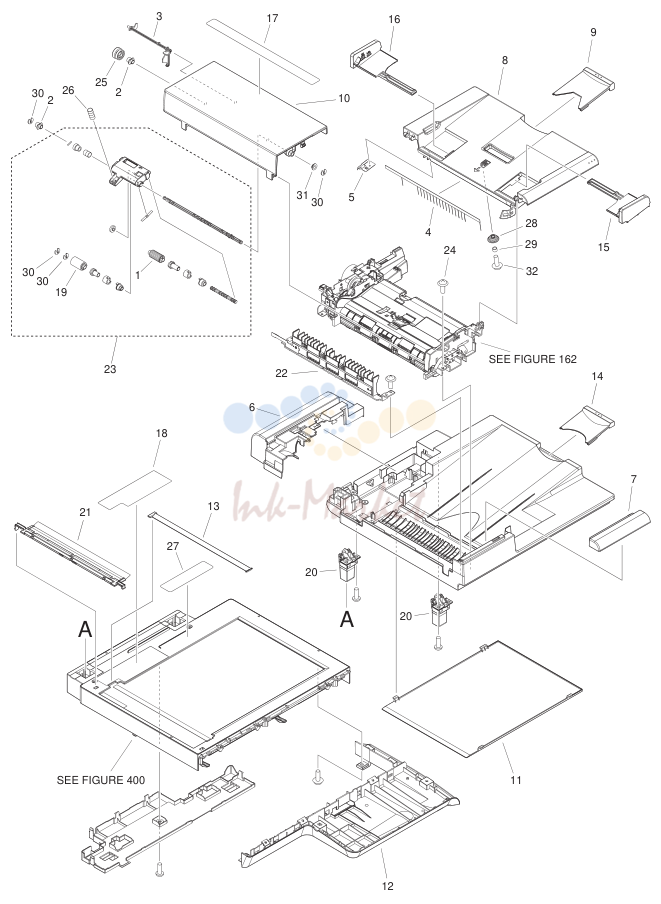

READER/ADF в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-6189-000 запросить цену → | ROLLER, PICK-UP |
| 2 | FC7-6320-000 запросить цену → | BUSHING |
| 3 | FC7-6321-000 запросить цену → | FLAG, DOCUMENT SCANNER |
| 4 | FC7-6322-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 5 | FC9-1503-000 запросить цену → | PLATE, GROUNDING |
| 6 | FC9-1532-000 запросить цену → | COVER, REAR |
| 7 | FC9-1533-000 запросить цену → | COVER, FRONT UPPER |
| 8 | FC9-1534-000 запросить цену → | TRAY, DOCUMENT |
| 9 | FC9-1535-000 запросить цену → | TRAY, SUB DOCUMENT |
| 10 | FC9-1536-000 запросить цену → | PANEL, OPEN/CLOSE |
| 11 | FC9-1539-000 запросить цену → | SHEET, WHITE |
| 12 | FC9-4502-000 запросить цену → | COVER, BASE |
| 13 | FC9-5115-000 запросить цену → | PLATE, PAPER SIZE A/B SIZE |
| 13 | FC9-7575-000 запросить цену → | PLATE, PAPER SIZE A/INCH SIZE |
| 13 | FC9-7576-000 запросить цену → | PLATE, PAPER SIZE A/B/INCH SIZE |
| 13 | FC9-5109-000 запросить цену → | PLATE, PAPER SIZE A SIZE |
| 14 | FC9-5655-000 запросить цену → | TRAY, SUB |
| 15 | FC9-5656-000 запросить цену → | GUIDE, DOCUMENT, FRONT |
| 16 | FC9-5657-000 запросить цену → | GUIDE, DOCUMENT, REAR |
| 17 | FC9-7561-000 запросить цену → | LABEL, SIZE INDEX A/B SIZE |
| 17 | FC9-7562-000 запросить цену → | LABEL, SIZE INDEX A/INCH SIZE |
| 17 | FC9-7564-000 запросить цену → | LABEL, SIZE INDEX A/B/INCH SIZE |
| 17 | FC9-7563-000 запросить цену → | LABEL, SIZE INDEX A SIZE |
| 18 | FC9-7565-000 запросить цену → | LABEL, GLASS CLEANING JP |
| 18 | FC9-7566-000 запросить цену → | LABEL, GLASS CLEANING US,CA,LTN |
| 18 | FC9-7568-000 запросить цену → | LABEL, GLASS CLEANING TW,AU,HK,SG,LTN |
| 18 | FC9-7567-000 запросить цену → | LABEL, GLASS CLEANING EUR |
| 19 | FL2-6637-000 запросить цену → | ROLLER, SEPARATION |
| 20 | FL3-2453-000 запросить цену → | HINGE, ADF |
| 21 | FL3-3539-000 запросить цену → | HOLDER, DOCUMENT,RELEASE SHEET |
| 22 | FM4-1883-000 запросить цену → | PAPER FEED GUIDE в сборе |
| 23 | FM3-9538-000 запросить цену → | SEPARATION ROLLER в сборе |
| 24 | XA9-0831-000 запросить цену → | SCREW,M3X10 |
| 25 | FU7-0672-000 запросить цену → | GEAR, 24T |
| 26 | FU7-2018-000 запросить цену → | SPRING, COMPRESSION |
| 27 | FU7-8405-000 запросить цену → | LABEL, COPY PROHIBITION JP |
| 27 | FU7-8406-000 запросить цену → | LABEL, COPY PROHIBITION US,CA,LTN,AU,HK,SG |
| 27 | FU7-8407-000 запросить цену → | LABEL, COPY PROHIBITION EUR |
| 28 | FU8-0895-000 запросить цену → | GEAR, 18T |
| 29 | FU8-2007-000 запросить цену → | SPRING, COMPRESSION |
| 30 | HC1-0586-000 запросить цену → | RETAINING RING |
| 31 | HU1-1022-000 запросить цену → | BUSHING |
| 32 | XA9-0476-000 запросить цену → | AR SCREW,TP M3X8 |
PAPER FEEDER в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM4-8854-000 запросить цену → | PAPER FEEDER в сборе | |
| 1 | FC7-6052-010 запросить цену → | RATCHET, PAPER FEED ROLLER |
| 2 | FC7-6297-000 запросить цену → | PAD, SEPARATION |
| 3 | FC7-6299-000 запросить цену → | HOLDER, SEPARATION PAD |
| 4 | FC7-6300-000 запросить цену → | CLAMP, SEPARATION PAD |
| 5 | FC9-1512-000 запросить цену → | LEVER, RELEASE |
| 6 | FC9-1523-000 запросить цену → | PLATE, ROLLER GROUNDING |
| 7 | FC9-1526-000 запросить цену → | GUIDE, PAPER DELIVERY |
| 8 | FC9-5654-000 запросить цену → | SHEET, SEPARATION PAD |
| 9 | FL3-1431-000 запросить цену → | ARM, SEPARATION SWING |
| 10 | FL3-1437-000 запросить цену → | GUIDE LOWER в сборе |
| 11 | FM4-1885-000 запросить цену → | PAPER FEED ROLLER в сборе |
| 12 | FL3-2458-000 запросить цену → | PAPER DELIVERY ROLLER ASS'Y |
| 13 | FM3-9542-000 запросить цену → | DRIVE PLATE в сборе |
| 14 | FM4-8855-000 запросить цену → | MOTOR DRIVE ASS'Y M721 |
| 15 | FU5-6992-000 запросить цену → | ROLLER, AUXILIARY |
| 16 | FU6-2998-000 запросить цену → | SPRING, COMPRESSION |
| 17 | FU6-2999-000 запросить цену → | SPRING, TENSION |
| 18 | FU7-0667-000 запросить цену → | GEAR, 20T |
| 19 | FU7-0668-000 запросить цену → | GEAR, 54T |
| 20 | FU7-0669-000 запросить цену → | GEAR, 46T/23T |
| 21 | FU7-0671-000 запросить цену → | GEAR, 36T |
| 22 | FU7-0676-000 запросить цену → | GEAR, 21T/42T |
| 23 | FU7-0678-000 запросить цену → | GEAR, 51T/17T |
| 24 | FU7-2016-000 запросить цену → | SPRING, COMPRESSION |
| 25 | FU8-2008-000 запросить цену → | SPRING, COMPRESSION |
| 26 | FU7-2021-000 запросить цену → | SPRING, COMPRESSION |
| 27 | HC1-0586-000 запросить цену → | RETAINING RING |
| 28 | HU1-1022-000 запросить цену → | BUSHING |
| 29 | VS1-7207-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 30 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 PS702,PS703 |
| 31 | FM4-1873-000 запросить цену → | GUIDE в сборе, UPPER |
| 32 | FC7-6182-000 запросить цену → | LEVER, ROLLER RELEASE |
| 33 | FC7-6278-000 запросить цену → | FLAPPER, PAPER DELIVERY |
| 34 | FC7-6281-000 запросить цену → | SPRING, ARM |
| 35 | FM3-9541-000 запросить цену → | PAPER DELIVERY в сборе |
| 36 | FM3-9543-000 запросить цену → | SOLENOID в сборе SL4 |
| 37 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| FM4-4279-000 запросить цену → | CASSETTE |
READER в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM4-8852-000 запросить цену → | READER в сборе | |
| 1 | FC9-1650-000 запросить цену → | BELT, TIMING |
| 2 | FC9-2101-000 запросить цену → | MOUNT, SUPPORTER |
| 3 | FC9-4589-000 запросить цену → | LEVER, FACE-DOWN |
| 4 | FC9-4590-000 запросить цену → | HOLDER, FACE-DOWN LEVER |
| 5 | FC9-7573-000 запросить цену → | SPACER, CIS |
| 6 | FK3-1884-000 запросить цену → | CABLE, FLAT |
| 7 | FK3-1950-000 запросить цену → | CABLE, FLAT |
| 8 | FM4-4308-000 запросить цену → | READER COVER узел |
| 9 | FM4-3653-000 запросить цену → | CABLE, READER |
| 10 | FM4-4301-000 запросить цену → | DC MOTOR в сборе M720 |
| 11 | FM4-9076-000 запросить цену → | CONTACT IMAGE SENSOR ASS'Y CIS |
| 12 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 13 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 14 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 PS701 |
| 15 | XA9-0476-000 запросить цену → | AR SCREW,TP M3X8 |
| 16 | FK2-5242-000 запросить цену → | CORE SEE NOTE |
| FM4-3359-000 запросить цену → | LASER SCANNER ASS'Y M7 | |
| RM1-4852-000 запросить цену → | INTERMEDIATE TRANS. BELT ASS'Y SR16 |
FIXING ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM4-4289-000 запросить цену → | FIXING ASS'Y 100V | |
| FM4-4290-000 запросить цену → | FIXING ASS'Y 120V | |
| FM4-4291-000 запросить цену → | FIXING ASS'Y 230V | |
| 1 | FM3-8292-000 запросить цену → | FIXING FILM в сборе TH801,TH802,TH803 |
| 1 | FM4-3062-000 запросить цену → | FIXING FILM в сборе TH801,TH802,TH803 |
| 1 | FM4-3063-000 запросить цену → | FIXING FILM в сборе TH801,TH802,TH803 |
| 2 | FU7-8111-000 запросить цену → | LABEL, CAUTION |
| 3 | RC2-3367-000 запросить цену → | ROLLER, PRESSURE |
| 4 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER SR8,SR9,SR10 |
| FM4-9264-000 запросить цену → | MAIN CONTROLLER плата в сборе MF8380 | |
| FM4-9263-000 запросить цену → | MAIN CONTROLLER плата в сборе MF8360 | |
| FM4-9261-000 запросить цену → | MAIN CONTROLLER плата в сборе MF8340 JP | |
| FM4-9262-000 запросить цену → | MAIN CONTROLLER плата в сборе MF8340 EUR | |
| FK2-7852-000 запросить цену → | IC, T6TH5EFG-0002(0), STANDARD IC4 | |
| FK2-8321-000 запросить цену → | IC, MB87S1801 IC28 |
комментарии
