Canon imageCLASS MF8170 MF8180 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- FRONT FRAME ASS'Y
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- TOP COVER ASS'Y

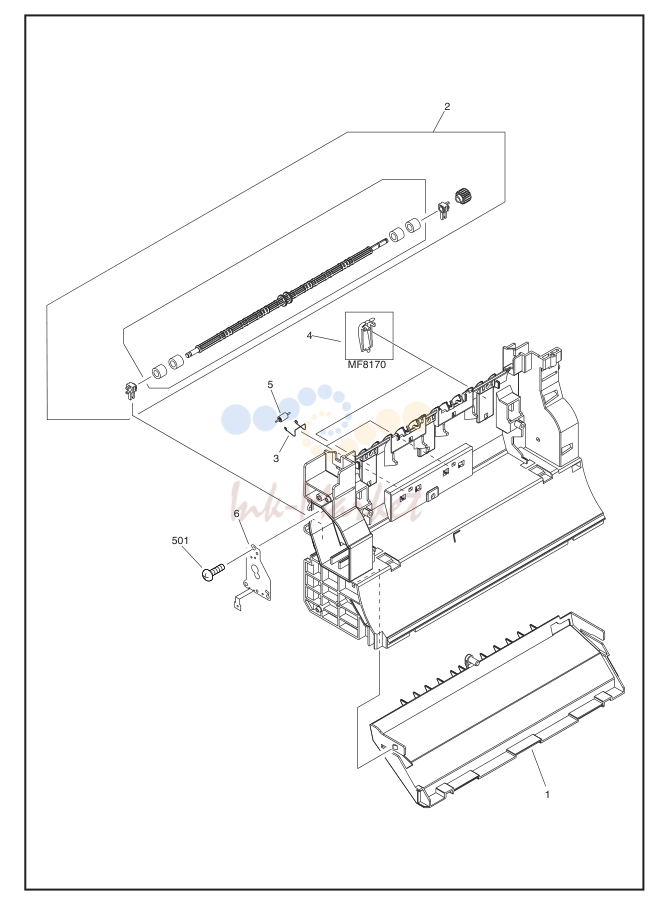

- REAR FRAME ASS'Y
- MIDDLE FRAME ASS'Y
- POWER SUPPLY BASE ASS'Y
- POWER SUPPLY BASE ASS'Y
- SCANNER ASS'Y
- DOCUMENT FEED ASS'Y
- MAIN DRIVE ASS'Y(MF8170)
- MAIN DRIVE ASS'Y(MF8180)
- PAPER FEED SYSTEM
- CASSETTE CENTER FRAME ASS'Y
- ROTARY ASS'Y
- FIXING ASS'Y(MF8170)
- FIXING ASS'Y(MF8180)
- BOARD ASS'Y

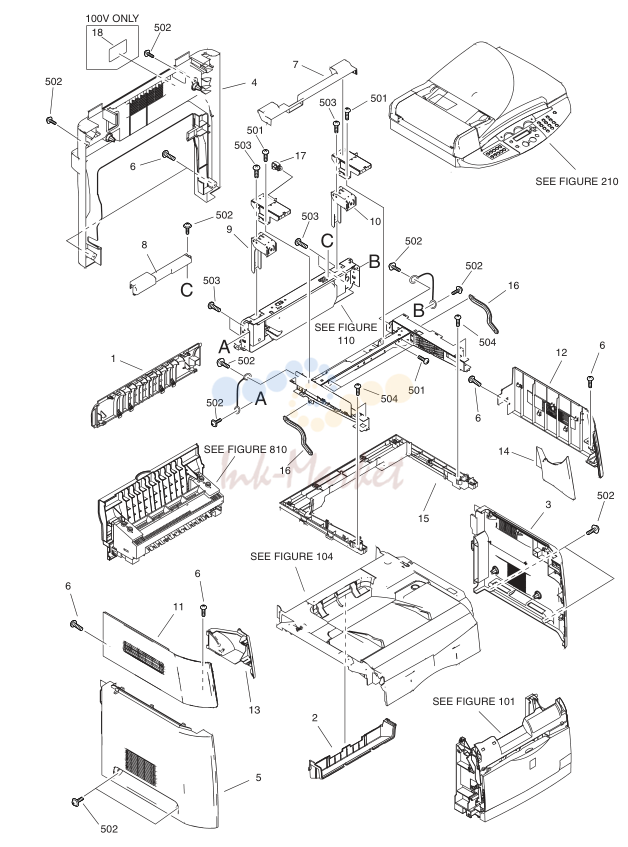

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB3-0840-000 запросить цену → | COVER, REAR MF8170 |
| 1 | RB3-0888-000 запросить цену → | COVER, REAR MF8180 |
| 2 | RB3-0845-000 запросить цену → | COVER, FACE-DOWN TRAY MF8170 |
| 2 | RB3-0891-000 запросить цену → | COVER, FACE-DOWN TRAY MF8180 |
| 3 | HC1-1519-000 запросить цену → | COVER, RIGHT |
| 4 | HC1-1523-020 запросить цену → | COVER, REAR |
| 5 | HC1-1518-020 запросить цену → | COVER, LEFT |
| 6 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 7 | HC1-1836-000 запросить цену → | COVER, HINGE |
| 8 | HC1-1840-000 запросить цену → | GUIDE, CABLE |
| 9 | HC1-1527-000 запросить цену → | HINGE, JOINT, LEFT |
| 10 | HC1-1530-000 запросить цену → | HINGE, JOINT, RIGHT |
| 11 | HC1-1536-000 запросить цену → | COVER, SIDE, LEFT |
| 12 | HC1-1537-000 запросить цену → | COVER, SIDE, RIGHT |
| 13 | HC1-1538-000 запросить цену → | COVER, INSIDE, LEFT |
| 14 | HC1-1539-000 запросить цену → | COVER, INSIDE, RIGHT |
| 15 | HC1-1543-000 запросить цену → | FRAME, SCANNER, REAR |
| 16 | HC1-1546-000 запросить цену → | STOPPER |
| 17 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 18 | HC1-2581-000 запросить цену → | LABEL, EARTH CONNECT 100V ONLY |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X4(S) |
| 502 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 503 | XB1-2400-607 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 504 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |

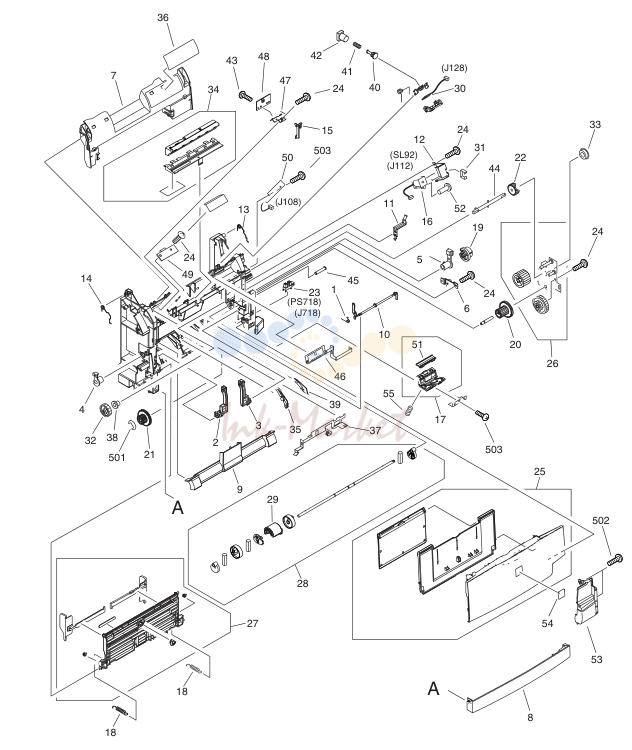

FRONT FRAME ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-9952-000 запросить цену → | SPRING, TORSION |
| 2 | RB2-6405-000 запросить цену → | HINGE, LEFT MF8170 |
| 2 | RB3-1388-000 запросить цену → | HINGE, LEFT MF8180 |
| 3 | RB2-6406-000 запросить цену → | HINGE, RIGHT MF8170 |
| 3 | RB3-1389-000 запросить цену → | HINGE, RIGHT MF8180 |
| 4 | RB2-3043-000 запросить цену → | BUSHING, LEFT |
| 5 | RB2-3044-000 запросить цену → | BUSHING, RIGHT |
| 6 | RB2-6248-000 запросить цену → | DAMPER ASS'Y MF8170 100V/120V |
| 7 | RB3-0842-000 запросить цену → | COVER, MULTI-PURPOSE, UPPER |
| 8 | HC1-1558-000 запросить цену → | COVER, MULTI-PURPOSE, LOWER |
| 9 | RB3-0104-000 запросить цену → | COVER, MULTI-PURPOSE ROLLER |
| 10 | RB3-0111-000 запросить цену → | FLAG, MULTI-PURPOSE SENSOR |
| 11 | RB3-0119-000 запросить цену → | SPRING, LEAF, GROUNDING |
| 12 | RB3-0120-000 запросить цену → | COVER, MP. GAUSS BLOCKING |
| 13 | RB3-0121-000 запросить цену → | SPRING, TORSION |
| 14 | RB3-0122-000 запросить цену → | SPRING, TORSION |
| 15 | RB3-0135-000 запросить цену → | FLAG, TEST PRINT SWITCH |
| 16 | RH7-5338-000 запросить цену → | SOLENOID MF8170 SL92,J112 |
| 16 | RH7-5383-000 запросить цену → | SOLENOID MF8180 SL92,J112 |
| 17 | RF5-4012-000 запросить цену → | PAD, PAPER SEPARATION |
| 18 | RS6-2030-000 запросить цену → | SPRING, TENSION |
| 19 | RS7-0418-000 запросить цену → | GEAR, 26T |
| 20 | RS7-0424-000 запросить цену → | GEAR, 20T/40T |
| 21 | RS7-0426-000 запросить цену → | GEAR, 26T/50T |
| 22 | RS7-0429-000 запросить цену → | GEAR, 26T |
| 23 | WG8-5593-000 запросить цену → | PHOTO INTERRUPTER TLP1242 MF8170 PS718,J718 |
| 24 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 25 | HM1-1082-000 запросить цену → | MULTI-PURPOSE COVER ASS'Y MF8170 120V |
| 25 | HM1-0634-000 запросить цену → | MULTI-PURPOSE COVER ASS'Y MF8170 100V |
| 26 | RG5-6938-030 запросить цену → | GEAR ASS'Y |
| 27 | RG5-6951-000 запросить цену → | MP. INNER PLATE ASS'Y MF8170 |
| 27 | RG5-7834-000 запросить цену → | MP. INNER PLATE ASS'Y MF8180 |
| 28 | RG5-6952-020 запросить цену → | MP. PAPER PICK-UP ROLLER ASS'Y |
| 29 | RB3-0160-000 запросить цену → | ROLLER, MP. PAPER PICK-UP |
| 30 | RG5-7131-000 запросить цену → | TAG CONTACT плата ASS'Y MF8170 J128 |
| 31 | WT2-5056-000 запросить цену → | CLIP, CORD |
| 32 | RS7-0425-000 запросить цену → | GEAR, 30T |
| 33 | RS5-1635-000 запросить цену → | BUSHING |
| 34 | RF5-4047-000 запросить цену → | PAD, LIGHT-BLOCKING |
| 35 | RB2-9954-000 запросить цену → | GUIDE, PAPER FEED, LEFT |
| 36 | HC1-1554-000 запросить цену → | LABEL, DRUM CARTRIDGE |
| 37 | RB2-9942-000 запросить цену → | PLATE, GROUNDING |
| 38 | RS5-1638-000 запросить цену → | BUSHING |
| 39 | RB2-9955-000 запросить цену → | GUIDE, PAPER FEED, RIGHT |
| 40 | RB3-0164-000 запросить цену → | PIN, TAG |
| 41 | RS6-2746-000 запросить цену → | SPRING, COMPRESSION |
| 42 | RB3-0163-000 запросить цену → | SUPPORT, TAG PIN |
| 43 | XA9-0267-000 запросить цену → | SCREW, TP, M3X6 |
| 44 | RF5-4015-000 запросить цену → | SHAFT, P. PICK-UP CLUTCH GEAR |
| 45 | RS5-5899-000 запросить цену → | SHAFT |
| 46 | RB2-9940-000 запросить цену → | PLATE, GROUNDING |
| 47 | RB3-0117-000 запросить цену → | HOLDER, TOP SENSOR плата |
| 48 | RG5-6966-000 запросить цену → | TOP SENSOR плата ASS'Y MF8170 |
| 48 | RG5-7612-000 запросить цену → | TOP SENSOR плата ASS'Y MF8180 |
| 49 | RH7-7146-000 запросить цену → | DENSITY SENSOR узел MF8170 |
| 49 | RH7-7158-000 запросить цену → | DENSITY SENSOR узел MF8180 |
| 50 | RG5-6965-000 запросить цену → | WASTE TONER SENSOR плата ASS'Y MF8170 |
| 50 | RG5-7648-000 запросить цену → | WASTE TONER SENSOR плата ASS'Y MF8180 |
| 51 | RB3-0113-000 запросить цену → | PAD, SEPARATION |
| 52 | XA9-0591-000 запросить цену → | SCREW, M3X8 |
| 53 | HC1-1559-000 запросить цену → | COVER, MULTI-PURPOSE, RIGHT |
| 54 | HC1-1557-000 запросить цену → | EMBLEM 120V/230V |
| 54 | FC5-5256-000 запросить цену → | EMBLEM 100V |
| 55 | RS6-2024-000 запросить цену → | SPRING, COMPRESSION |
| 501 | XD2-1100-502 запросить цену → | RETAINING RING (E-TYPE) |
| 502 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 503 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

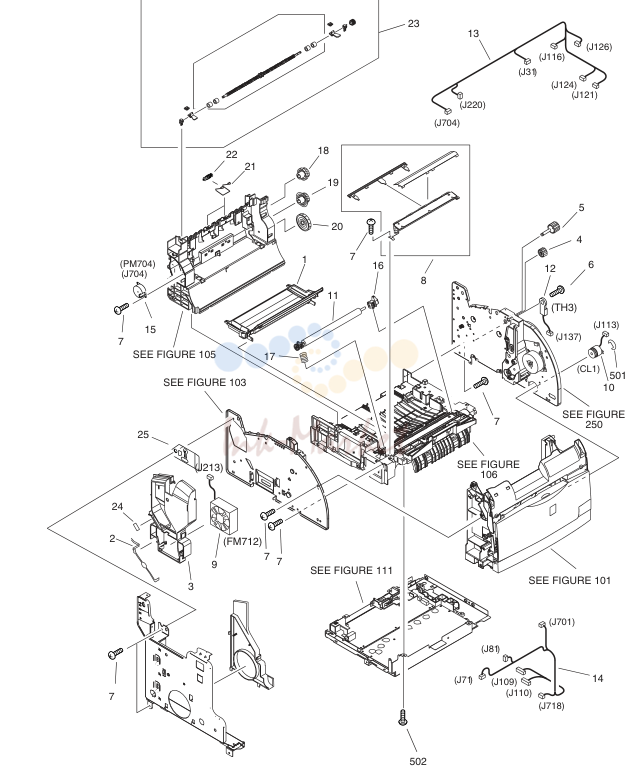

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB3-0019-000 запросить цену → | TRAY, TONER |
| 2 | RB2-9932-000 запросить цену → | GUARD, FAN SHIELD |
| 3 | RB3-0025-000 запросить цену → | DUCT, FAN MF8170 |
| 3 | RB9-0901-000 запросить цену → | DUCT, FAN MF8180 |
| 4 | RB3-0091-000 запросить цену → | GEAR, 18T |
| 5 | RB3-0092-000 запросить цену → | GEAR, 15T |
| 6 | XA9-1355-000 запросить цену → | SCREW, RS, M3X8 |
| 6 | XA9-1449-000 запросить цену → | SCREW, RS, M3X8 |
| 7 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 8 | RF5-4049-000 запросить цену → | ENTRANCE GUIDE ASS'Y MF8170 |
| 8 | RF5-4065-000 запросить цену → | ENTRANCE GUIDE ASS'Y MF8180 |
| 9 | RH7-1537-000 запросить цену → | FAN MF8170 FM712,J213 |
| 9 | RH7-1630-000 запросить цену → | FAN MF8180 FM712,J213 |
| 10 | RH7-5366-000 запросить цену → | CLUTCH, ELECTROMAGNETIC MF8170 CL1,J113 |
| 10 | RH7-5389-000 запросить цену → | CLUTCH, ELECTROMAGNETIC MF8180C L1,J113 |
| 11 | RF5-4040-020 запросить цену → | ROLLER, TRANSFER MF8170 |
| 11 | RF5-4067-030 запросить цену → | ROLLER, TRANSFER MF8180 |
| 12 | RH7-7149-000 запросить цену → | SLEEVE THERMISTOR узел MF8170 TH3,J137 |
| 12 | RH7-7159-000 запросить цену → | SLEEVE THERMISTOR узел MF8180 TH3,J137 MF8170 |
| 13 | RG5-7144-000 запросить цену → | CABLE, UPPER J31,J116,J121,J124,J126 J220,J704 MF8180 |
| 13 | RG5-7160-000 запросить цену → | CABLE, UPPER J31,J116,J121,J124,J126 J220,J704 J71,J81,J109,J110,J701,J |
| 14 | RG5-7145-000 запросить цену → | CABLE, FRONT FRAME |
| 15 | RH7-1533-000 запросить цену → | MOTOR, DC24V MF8170 PM704,J704 |
| 15 | RH7-1629-000 запросить цену → | MOTOR, DC24V MF8180 PM704,J704 |
| 16 | RB3-0014-000 запросить цену → | BUSHING, TRANSFER, RIGHT MF8170 |
| 16 | RB3-1094-000 запросить цену → | BUSHING, TRANSFER, RIGHT MF8180 |
| 17 | RB3-0015-000 запросить цену → | SPRING, COMPRESSION |
| 18 | RS7-0435-000 запросить цену → | GEAR, 32T/37T |
| 19 | RS7-0436-000 запросить цену → | GEAR, 37T/43T |
| 20 | RS7-0437-000 запросить цену → | GEAR, 51T |
| 21 | RB2-9905-000 запросить цену → | SPRING, TORSION |
| 22 | RB2-9908-000 запросить цену → | ROLLER, FACE-DOWN, UPPER MF8170 |
| 22 | RF5-4068-000 запросить цену → | ROLLER, FACE-DOWN, UPPER MF8180 |
| 23 | RG5-6897-020 запросить цену → | UPPER FACE-DOWN ROLLER ASS'Y |
| 24 | RS6-8668-000 запросить цену → | LABEL, HIGH VOLTAGE CAUTION |
| 25 | RB3-1113-000 запросить цену → | PLATE, SWING SHAFT GROUNDING MF8180 |
| 501 | XD2-1100-322 запросить цену → | RETAINING RING (E-TYPE) |
| 502 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

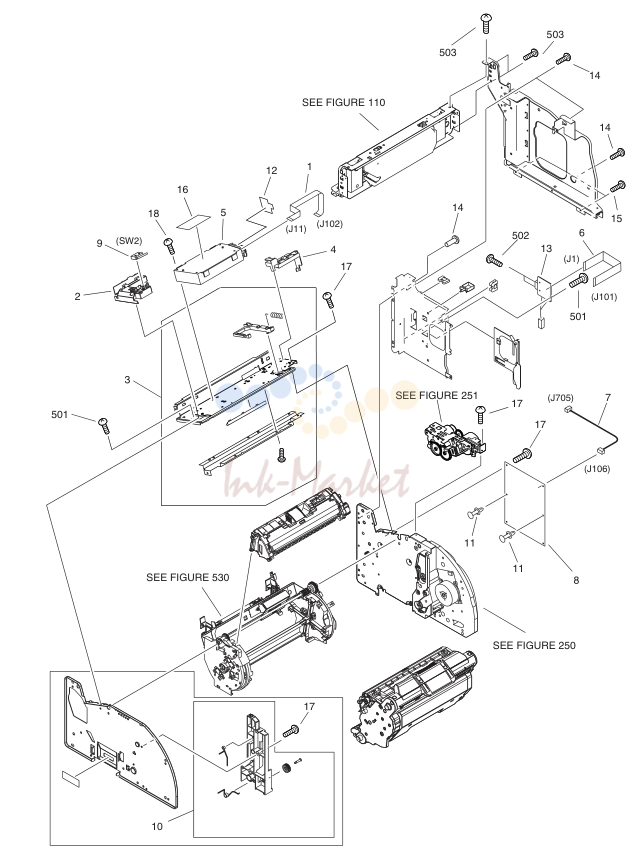

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RH2-5524-000 запросить цену → | CABLE, FLAT, LASER J102,J11 |
| 2 | RB3-0023-000 запросить цену → | HOLDER, INTERLOCK SWITCH |
| 3 | RG5-6907-000 запросить цену → | SCANNER CROSSMEMBER ASS'Y |
| 4 | RB2-9903-000 запросить цену → | GUIDE, CABLE |
| 5 | RG5-6880-000 запросить цену → | SCANNER ASS'Y MF8170 |
| 5 | RG5-6890-030 запросить цену → | SCANNER ASS'Y MF8180 |
| 6 | HK1-0351-000 запросить цену → | CABLE, FLAT, RERAY BOARD MF8170 |
| 6 | FK2-2137-000 запросить цену → | CABLE, FLAT, RERAY BOARD MF8180 |
| 7 | RG5-7114-000 запросить цену → | CABLE, MOTOR J106,J705 |
| 8 | RG5-7836-000 запросить цену → | DC CONTROLLER плата ASS'Y MF8170 |
| 8 | RG5-8050-000 запросить цену → | DC CONTROLLER плата ASS'Y MF8180 120V |
| 8 | RG5-8051-000 запросить цену → | DC CONTROLLER плата ASS'Y MF8180 100V/230V |
| 9 | RH7-6051-000 запросить цену → | MICROSWITCH SW2 |
| 10 | RG5-6935-000 запросить цену → | LEFT CARTRIDGE GUIDE ASS'Y |
| 11 | WT2-5778-000 запросить цену → | SPACER, плата |
| 12 | HC1-1561-000 запросить цену → | SHEET, плата |
| 13 | HM1-0966-000 запросить цену → | RELAY BOARD ASS'Y MF8170 |
| 13 | FM2-6648-000 запросить цену → | RELAY BOARD ASS'Y MF8180 |
| 14 | XA9-0849-000 запросить цену → | SCREW, RS, M3X6 |
| 15 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 16 | RU5-8126-000 запросить цену → | LABEL, WARNING LASER MF8180 |
| 17 | XA9-1495-000 запросить цену → | SCREW, RS, M3X6 |
| 18 | XA9-1501-000 запросить цену → | SCREW, RS, M3X10 |
| 501 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 502 | XB1-1260-407 запросить цену → | SCREW, PH2.6X4, S |
| 503 | XB1-2400-607 запросить цену → | SCREW, CROSS-RECESS, FCH |

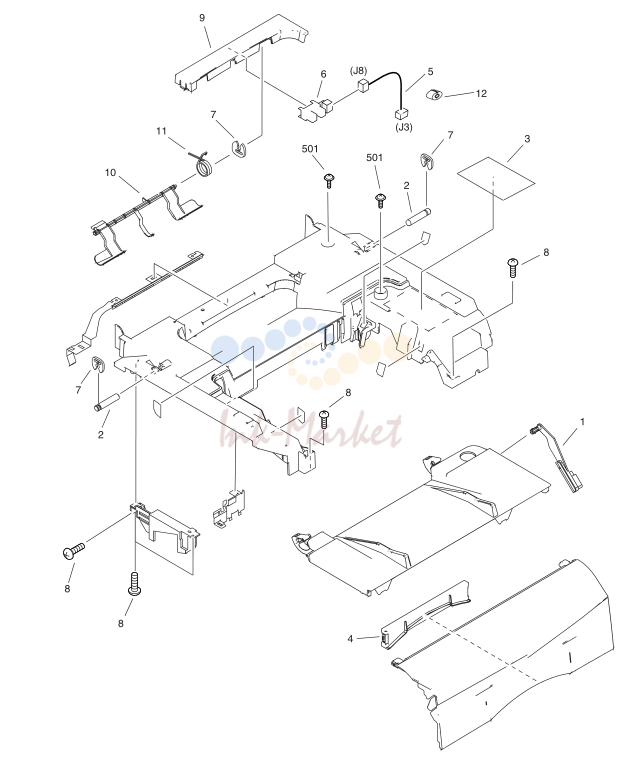

TOP COVER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| HM1-0623-000 запросить цену → | TOP COVER ASS'Y MF8170 | |
| FM2-6732-000 запросить цену → | TOP COVER ASS'Y MF8180 | |
| 1 | RB3-0089-030 запросить цену → | RACK, COVER |
| 2 | HC1-1547-020 запросить цену → | SHAFT, STOPPER |
| 3 | HC1-1563-000 запросить цену → | LABEL, DEV. CRG. INSTRUCTION |
| 4 | HC1-1562-000 запросить цену → | GRIP, COVER |
| 5 | HM1-0967-000 запросить цену → | CABLE, OF-SENSOR J3,J8 |
| 6 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 MF8170 |
| 6 | WG8-5624-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 MF8180 |
| 7 | HC1-0586-000 запросить цену → | RETAINING RING (E-TYRE) |
| 8 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 9 | HC1-1550-000 запросить цену → | COVER, OF-SENSOR |
| 10 | HC1-1549-000 запросить цену → | LEVER, PAPER RETAINER MF8170 |
| 10 | FC7-1528-000 запросить цену → | LEVER, PAPER RETAINER MF8180 |
| 11 | HU1-2100-000 запросить цену → | SPRING, TORSION |
| 12 | RH7-9033-000 запросить цену → | RING, CORE |
| 501 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
REAR FRAME ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-9904-000 запросить цену → | DUCT, FIXING |
| 2 | RG5-6936-000 запросить цену → | LOWER FACE-DOWN ROLLER ASS'Y MF8170 |
| 2 | RG5-7595-000 запросить цену → | LOWER FACE-DOWN ROLLER ASS'Y MF8180 |
| 3 | RB2-9906-000 запросить цену → | SPRING, TORSION MF8170 |
| 3 | RB3-1065-000 запросить цену → | SPRING, TORSION MF8180 |
| 4 | RB2-9912-000 запросить цену → | GUIDE, OUT SIDE PAPER MF8170 |
| 5 | RB2-9909-000 запросить цену → | ROLLER, FACE-DOWN, LOWER |
| 6 | RB2-9916-020 запросить цену → | COVER, PRESSURE MOTOR |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

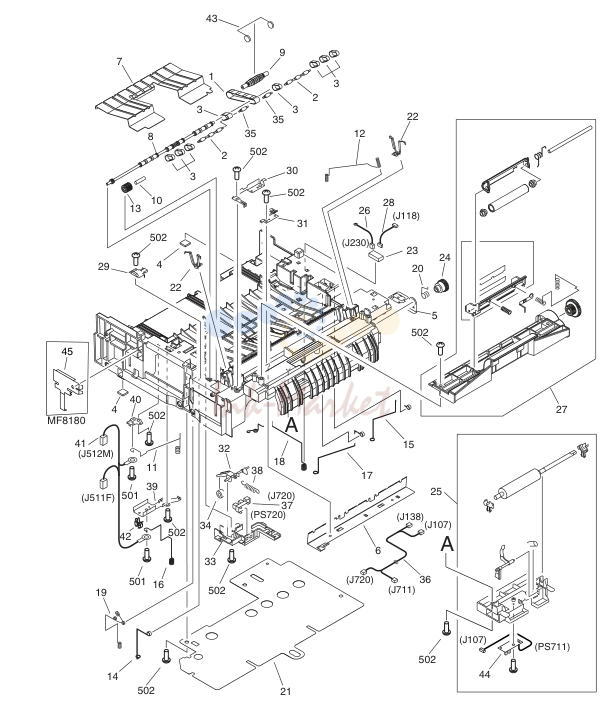

MIDDLE FRAME ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB1-8668-030 запросить цену → | BELT, TIMING |
| 2 | RB3-0061-000 запросить цену → | PULLEY |
| 3 | RB3-0063-000 запросить цену → | BELT, PAPER FEED |
| 4 | RB2-6297-000 запросить цену → | FOOT, RUBBER |
| 5 | RB3-0286-000 запросить цену → | PLATE, H ROLLER GROUNDING |
| 6 | RB3-0009-000 запросить цену → | PLATE, STATIC CHARGE ELIM. |
| 7 | RB3-0010-030 запросить цену → | PLATE, PAPER FEED |
| 8 | RB3-0011-000 запросить цену → | SHAFT, FEED DRIVE |
| 9 | RB3-0012-000 запросить цену → | ROLLER, SM BELT |
| 10 | RB3-0060-020 запросить цену → | SHAFT, IDLER GEAR |
| 11 | RB3-0045-000 запросить цену → | SPRING, TORSION |
| 12 | RB3-0016-000 запросить цену → | SPRING, TORSION |
| 13 | RB3-0022-000 запросить цену → | GEAR, 23T |
| 14 | RB3-0042-000 запросить цену → | SPRING, TORSION |
| 15 | RB3-0043-000 запросить цену → | SPRING, TORSION |
| 16 | RB3-0044-000 запросить цену → | SPRING, TORSION |
| 17 | RB3-0046-000 запросить цену → | SPRING, TORSION |
| 18 | RB3-0047-000 запросить цену → | SPRING, TORSION |
| 19 | RB3-0048-000 запросить цену → | SPRING, TORSION |
| 20 | RS5-1637-000 запросить цену → | BUSHING |
| 21 | RB3-0056-000 запросить цену → | SHEET, INSULATING MF8170 |
| 21 | RB3-1110-000 запросить цену → | SHEET, INSULATING MF8180 |
| 22 | RB3-0057-000 запросить цену → | PLATE, TRANSFER SLIDE CONNECTOR, OPT.CASSETTE |
| 23 | WS1-6336-000 запросить цену → | J230 DRAWER |
| 24 | RS7-0428-000 запросить цену → | GEAR, 30T |
| 25 | RG5-6939-020 запросить цену → | REGISTRATION ROLLER ASS'Y |
| 26 | RG5-7123-000 запросить цену → | CABLE, GROUNDING J230 |
| 27 | RG5-6940-050 запросить цену → | REGISTRATION SHUTTER ASS'Y |
| 28 | RG5-7122-000 запросить цену → | CABLE, INTERFACE MF8170 J118,J230 |
| 28 | RG5-7608-000 запросить цену → | CABLE, INTERFACE MF8180 J118,J230 |
| 29 | RB3-0052-000 запросить цену → | COVER, GEAR |
| 30 | RB3-0065-000 запросить цену → | SPRING, GROUNDING |
| 31 | RB3-0066-000 запросить цену → | SPRING, GROUNDING |
| 32 | RB2-9925-000 запросить цену → | ARM, SENSOR FLAG |
| 33 | RB2-9924-000 запросить цену → | HOLDER, SENSOR |
| 34 | RB2-7195-000 запросить цену → | ROLLER, TRANSFER SENSOR |
| 35 | RB3-0067-000 запросить цену → | PULLEY |
| 36 | RG5-7128-000 запросить цену → | PAPER SENSOR CABLE J107, J138, J720, J711 |
| 37 | WG8-5593-000 запросить цену → | PHOTO INTERRUPTER TLP1242 PS720, J720 |
| 38 | RS6-2766-000 запросить цену → | SPRING, TENSION |
| 39 | RB2-9850-020 запросить цену → | MOUNT, DEV. TERMINAL |
| 40 | RB2-9851-020 запросить цену → | MOUNT, DEV. ANTENNA CONTACT |
| 41 | RG5-7130-000 запросить цену → | DEV. H.V.T. CABLE J511F, J512M |
| 42 | WT2-5700-000 запросить цену → | CLAMP, CABLE |
| 43 | RB2-9999-000 запросить цену → | SPRING, TORSION |
| 44 | RG5-7613-000 запросить цену → | REGISTRATION SENSOR плата ASS'Y PS711,J107 |
| 501 | XB2-4300-605 запросить цену → | SCREW, W/WASHER, M3X6 |
| 502 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

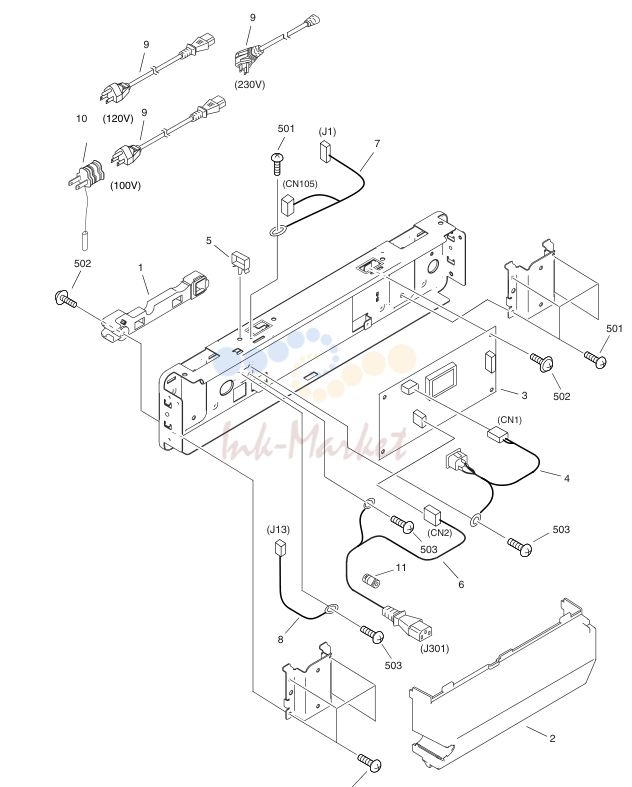

POWER SUPPLY BASE ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-1841-000 запросить цену → | GUIDE, CABLE |
| 2 | HC1-1842-000 запросить цену → | COVER, PSU |
| 3 | HK1-0355-000 запросить цену → | POWER SUPPLY узел MF8170 120V |
| 3 | HK1-0354-000 запросить цену → | POWER SUPPLY узел MF8170 100V |
| 3 | FK2-2118-000 запросить цену → | POWER SUPPLY узел MF8180 100V |
| 3 | FK2-2117-000 запросить цену → | POWER SUPPLY узел MF8180 120V |
| 3 | FK2-2119-000 запросить цену → | POWER SUPPLY узел MF8180 230V |
| 4 | HK1-0369-000 запросить цену → | INLET узел CN1 |
| 5 | WT2-5737-000 запросить цену → | CLIP, CABLE |
| 6 | FK2-2138-000 запросить цену → | CABLE, AC POWER SUPPLY CN2,J301 |
| 7 | HM1-0970-000 запросить цену → | CABLE, SCNT-PSU CN105,J1 |
| 8 | HM1-1011-000 запросить цену → | CABLE, GROUNDING J13 |
| 9 | HK1-0510-000 запросить цену → | CORD, POWER 120V |
| 9 | HK1-0321-000 запросить цену → | CORD, POWER 100V |
| 9 | FK2-0514-000 запросить цену → | CORD, POWER MF8180 EUR/KR/AE |
| 9 | FK2-0517-000 запросить цену → | CORD, POWER MF8180 CN |
| 9 | FK2-0515-000 запросить цену → | CORD, POWER MF8180 AUS |
| 10 | WS5-5103-000 запросить цену → | CONNECTOR, AC 100V |
| 11 | WE8-5909-000 запросить цену → | CORE,FERRITE MF8180 120V/230V |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 502 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 503 | XB2-6400-607 запросить цену → | SCREW, W/WASHER, M4X6 (S) |
POWER SUPPLY BASE ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB3-0006-000 запросить цену → | HOLDER, FIXING CONNECTOR |
| 2 | RB3-0007-000 запросить цену → | SHEET, INSULATING |
| 3 | XA9-1500-000 запросить цену → | SCREW, RS, M3X8 |
| 4 | RG5-7146-000 запросить цену → | CABLE, H.V.T. J135,J136,J501,J502 |
| 5 | WT2-5610-000 запросить цену → | CLIP, CABLE |
| 6 | XA9-1449-000 запросить цену → | SCREW, RS, M3X8 |
| 7 | RG5-7126-000 запросить цену → | SUB H.V.T. CABLE J503,J505 |
| 8 | RG5-7109-000 запросить цену → | CABLE, FIXING CONNECTING DC J119,J201 |
| 9 | RG5-7161-000 запросить цену → | CABLE, FIXING POWER MF8170 J201,J302 |
| 10 | RG5-7106-000 запросить цену → | CABLE, VIDEO INTERFACE POWER J401,J102 |
| 11 | RG5-7107-000 запросить цену → | CABLE, POWER, 1 MF8170 J133,J402 |
| 11 | RG5-7621-000 запросить цену → | CABLE, POWER, 1 MF8180 J133,J402 |
| 12 | RG5-7108-000 запросить цену → | CABLE, POWER, 2 J314,J403 |
| 13 | RB3-0062-000 запросить цену → | HOLDER, HIGH VOLTAGE |
| 14 | RG5-6960-000 запросить цену → | H.V.T. плата ASS'Y MF8170 |
| 14 | RG5-7647-000 запросить цену → | H.V.T. плата ASS'Y MF8180 |
| 15 | RH3-2241-000 запросить цену → | LOW VOLTAGE плата ASS'Y MF8170 120V |
| 15 | RH3-2253-000 запросить цену → | LOW VOLTAGE плата ASS'Y MF8170 100V |
| 15 | RH3-2265-000 запросить цену → | LOW VOLTAGE плата ASS'Y MF8180 100V |
| 15 | RH3-2262-000 запросить цену → | LOW VOLTAGE плата ASS'Y MF8180 120V |
| 15 | RH3-2263-000 запросить цену → | LOW VOLTAGE плата ASS'Y MF8180 230V |
| 16 | RG5-7616-000 запросить цену → | SUB H.V.T. плата ASS'Y |

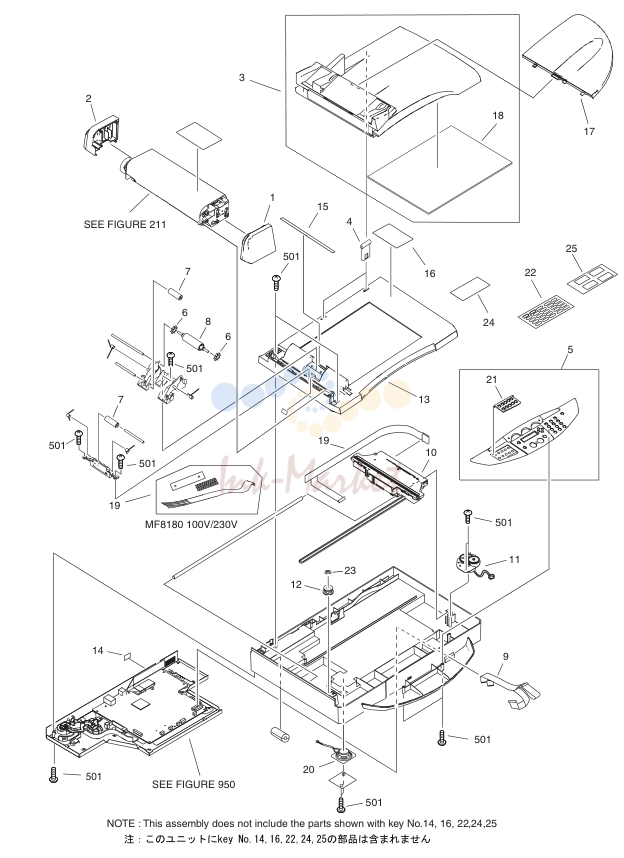

SCANNER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FY6-0378-000 запросить цену → | SCANNER ASS'Y MF8170 120V | |
| FY6-0389-000 запросить цену → | SCANNER ASS'Y MF8170 100V | |
| FY6-0415-000 запросить цену → | SCANNER ASS'Y MF8180 JP | |
| FY6-0407-000 запросить цену → | SCANNER ASS'Y MF8180 US | |
| FY6-0416-000 запросить цену → | SCANNER ASS'Y MF8180 EUR | |
| FY6-0417-000 запросить цену → | SCANNER ASS'Y MF8180 AUS/AE | |
| FY6-0418-000 запросить цену → | SCANNER ASS'Y MF8180 KR | |
| FY6-0419-000 запросить цену → | SCANNER ASS'Y MF8180 CN | |
| 1 | FY1-1209-000 запросить цену → | COVER, ADF, FRONT |
| 2 | FY1-1210-000 запросить цену → | COVER, ADF, REAR |
| 3 | FY6-0375-000 запросить цену → | DOCUMENT COVER ASS'Y MF8170 |
| 3 | FY6-0408-000 запросить цену → | DOCUMENT COVER ASS'Y MF8180 |
| 4 | FY1-1213-000 запросить цену → | HINGE |
| 5 | FY6-0377-000 запросить цену → | OPERATION PANEL узел MF8170 120V |
| 5 | FY6-0376-000 запросить цену → | OPERATION PANEL узел MF8170 100V |
| 5 | FY6-0420-000 запросить цену → | OPERATION PANEL узел MF8180 JP |
| 5 | FY6-0409-000 запросить цену → | OPERATION PANEL узел MF8180 US |
| 5 | FY6-0421-000 запросить цену → | OPERATION PANEL узел MF8180 EUR |
| 5 | FY6-0422-000 запросить цену → | OPERATION PANEL узел MF8180 AUS/AE |
| 5 | FY6-0423-000 запросить цену → | OPERATION PANEL узел MF8180 KR |
| 5 | FY6-0424-000 запросить цену → | OPERATION PANEL узел MF8180 CN |
| 6 | HC1-0604-000 запросить цену → | ROLLER, DOCUMENT PRESSURE |
| 7 | HU1-6002-000 запросить цену → | ROLLER, BACK-UP |
| 8 | HU1-6004-000 запросить цену → | ROLLER, DOCUMENT DELIVERY |
| 9 | FY3-0292-000 запросить цену → | FLAT CABLE узел MF8170 |
| 9 | FY3-0300-000 запросить цену → | FLAT CABLE узел MF8180 |
| 10 | FY6-0379-000 запросить цену → | CCD узел MF8170 |
| 10 | FY6-0410-000 запросить цену → | CCD узел MF8180 |
| 11 | FY6-0382-000 запросить цену → | FLAT BED MOTOR узел MF8170 |
| 11 | FY6-0427-000 запросить цену → | FLAT BED MOTOR узел MF8180 |
| 12 | FY5-0188-000 запросить цену → | BELT WHEEL узел |
| 13 | FY6-0380-000 запросить цену → | SCANNER COVER ASS'Y MF8170 |
| 13 | FY6-0425-000 запросить цену → | SCANNER COVER ASS'Y MF8180 100V |
| 13 | FY6-0411-000 запросить цену → | SCANNER COVER ASS'Y MF8180 120V/230 |
| 14 | HC1-1851-000 запросить цену → | SHEET, BLANKING SEE NOTE |
| 15 | FY1-1219-000 запросить цену → | SHEET, INDEX MF8170 MF8180 120V |
| 15 | FY1-1252-000 запросить цену → | SHEET, INDEX MF8180 100V |
| 16 | HC1-1831-000 запросить цену → | LABEL, LEGAL LIMITATION SEE NOTE 120V |
| 16 | HC1-1832-000 запросить цену → | LABEL, LEGAL LIMITATION SEE NOTE 100V |
| 16 | FC7-2396-000 запросить цену → | LABEL, LEGAL LIMITATION MF8180 EUR/AUS/AE |
| 16 | FC7-2397-000 запросить цену → | LABEL, LEGAL LIMITATION MF8180CN/KR |
| 17 | FY1-1211-000 запросить цену → | TRAY, DOCUMENT |
| 18 | FY1-1218-000 запросить цену → | SHEET, DOCUMENT PRESSURE MF8170 |
| 18 | FY1-1242-000 запросить цену → | SHEET, DOCUMENT PRESSURE MF8180 |
| 19 | FY3-0291-000 запросить цену → | CABLE, FLAT, 22P MF8170 |
| 19 | FY3-0299-000 запросить цену → | CABLE, FLAT, 22P MF8180 120V |
| 19 | FY6-0434-000 запросить цену → | CABLE, FLAT, 22P MF8180 100V/230V |
| 20 | FY3-0290-000 запросить цену → | SPEAKER узел MF8170 |
| 20 | FY3-0298-000 запросить цену → | SPEAKER узел MF8180 |
| 21 | FY1-1212-000 запросить цену → | COVER, ONE TOUCH DIAL MF8170 |
| 21 | FY1-1241-000 запросить цену → | COVER, ONE TOUCH DIAL MF8180 |
| 22 | HC1-1852-000 запросить цену → | LABEL, DESTINATION SEE NOTE |
| 23 | FY1-1243-000 запросить цену → | WASHER MF8180 SEE NOTE MF8180 US/ |
| 24 | FC7-2399-000 запросить цену → | LABEL, 'LEGAL LIMITATIONS' EUR |
| 25 | FC7-2401-000 запросить цену → | LABEL, DESTINATION SEE NOTE MF8180 120V |
| 501 | XB4-7300-809 запросить цену → | SCREW, TAP, BINDING HEAD, M3X8 |

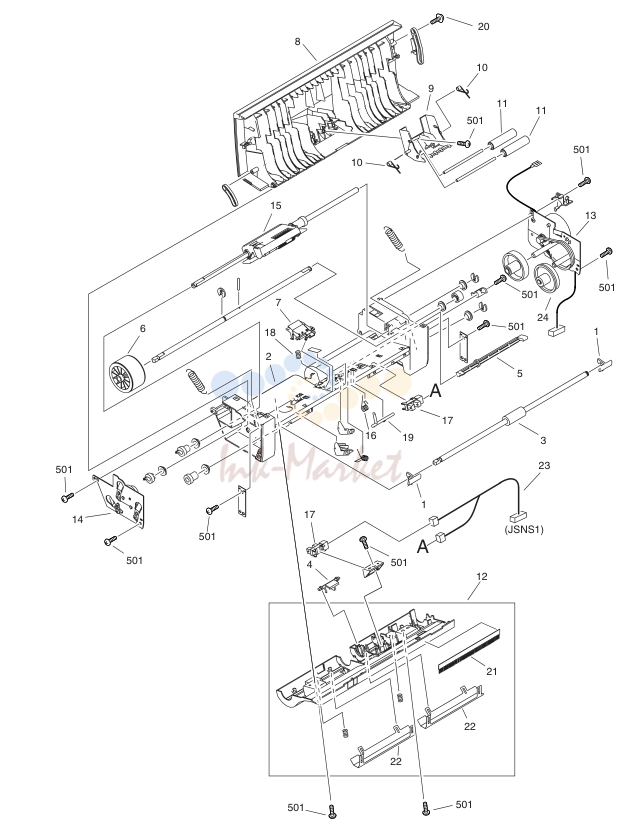

DOCUMENT FEED ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FY6-0406-000 запросить цену → | DOCUMENT FEED ASS'Y 120V | |
| FY6-0405-000 запросить цену → | DOCUMENT FEED ASS'Y 100V | |
| FY6-0429-000 запросить цену → | DOCUMENT FEED ASS'Y MF8180 JP | |
| FY6-0428-000 запросить цену → | DOCUMENT FEED ASS'Y MF8180 US | |
| FY6-0430-000 запросить цену → | DOCUMENT FEED ASS'Y MF8180 EUR | |
| FY6-0431-000 запросить цену → | DOCUMENT FEED ASS'Y MF8180 AUS/AE | |
| FY6-0432-000 запросить цену → | DOCUMENT FEED ASS'Y MF8180 KR | |
| FY6-0433-000 запросить цену → | DOCUMENT FEED ASS'Y MF8180 CN | |
| 1 | HC1-0582-000 запросить цену → | ARM, DOCUMENT PRESSURE |
| 2 | HC1-0584-020 запросить цену → | FRAME, MIDDLE DOCUMENT FEED |
| 3 | HC1-0585-000 запросить цену → | ROLLER, DOCUMENT EJECT |
| 4 | HC1-0565-000 запросить цену → | ARM, DETECTION (DES) |
| 5 | HC1-0583-000 запросить цену → | LEVER, DOCUMENT RELEASE |
| 6 | HC1-0590-000 запросить цену → | ROLLER, DOCUMENT FEED |
| 7 | HM1-0258-000 запросить цену → | SEPARATION GUIDE узел |
| 8 | FY1-1217-000 запросить цену → | COVER, ADF, TOP MF8170 120V |
| 8 | FY1-1220-000 запросить цену → | COVER, ADF, TOP MF8170 100V |
| 8 | FY1-1247-000 запросить цену → | COVER, ADF, TOP MF8180 JP |
| 8 | FY1-1246-000 запросить цену → | COVER, ADF, TOP MF8180 US |
| 8 | FY1-1248-000 запросить цену → | COVER, ADF, TOP MF8180 EUR |
| 8 | FY1-1249-000 запросить цену → | COVER, ADF, TOP MF81810 AUS/AE |
| 8 | FY1-1250-000 запросить цену → | COVER, ADF, TOP MF8180 KR |
| 8 | FY1-1251-000 запросить цену → | COVER, ADF, TOP MF8180 CN |
| 9 | HC1-0563-000 запросить цену → | HOLDER, ROLLER |
| 10 | HU1-2048-000 запросить цену → | SPRING |
| 11 | HU1-6003-000 запросить цену → | ROLLER, BACKUP |
| 12 | HM1-0254-020 запросить цену → | LOWER DOCUMENT FEED ASS'Y |
| 13 | FY6-0381-000 запросить цену → | DOCUMENT FEED MOTOR ASS'Y MF8170 |
| 13 | FY6-0426-000 запросить цену → | DOCUMENT FEED MOTOR ASS'Y MF8180 |
| 14 | HM1-0256-000 запросить цену → | DOCUMENT FEED GEAR ASS'Y |
| 15 | HM1-0259-000 запросить цену → | SEPARATION ROLLER ASS'Y |
| 16 | HU1-2042-000 запросить цену → | SPRING, DS ARM |
| 17 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 |
| 18 | HU1-2046-000 запросить цену → | SPRING, ADF |
| 19 | HC1-0579-000 запросить цену → | ARM, DETECTION (DS) |
| 20 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 21 | HB1-4072-000 запросить цену → | BRUSH, STATIC DISCHARGE |
| 22 | HL1-0066-000 запросить цену → | WHITE SHEET узел |
| 23 | FY3-0297-000 запросить цену → | CABLE, DS/DES SENSOR JSNS1 |
| 24 | HU1-0052-000 запросить цену → | GEAR, 22/75T MF8180 |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |

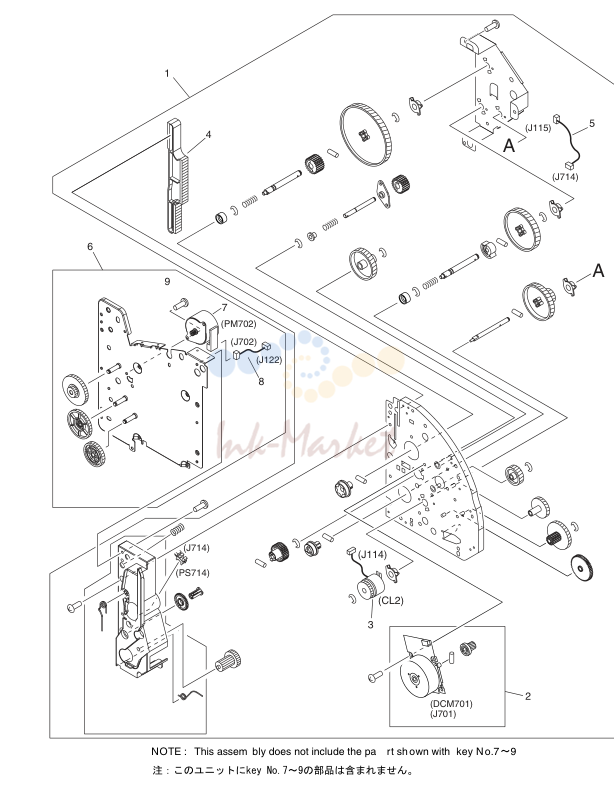

MAIN DRIVE ASS'Y(MF8170)
| № | Артикул | Наименование |
|---|---|---|
| RG5-6904-080 запросить цену → | MAIN DRIVE ASS'Y(MF8170) MF8170 | |
| 1 | RG5-6932-070 запросить цену → | RIGHT SIDE PLATE FRONT ASS'Y |
| 2 | RF5-4010-000 запросить цену → | MOTOR узел |
| 3 | RH7-5389-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL1 J113 |
| 4 | RB3-0090-000 запросить цену → | RACK |
| 5 | RG5-7115-000 запросить цену → | CABLE, SECOND. TRANSFER SENSOR J115, J714 |
| 6 | RG5-6934-000 запросить цену → | RIGHT SIDE PLATE REAR ASS'Y |
| 7 | RH7-1534-000 запросить цену → | MOTOR, DC SEE NOTE |
| 8 | RG5-7116-000 запросить цену → | CABLE, FIXING MOTOR SEE NOTE |
| 9 | XA9-1495-000 запросить цену → | SCREW, RS, M3X6 SEE NOTE |
Полный список запчастей доступен по запросу.
комментарии
