Canon imageCLASS MF7460 MF7470 MF7480 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS
- INTERNAL COMPONENTS
- MACHINE REAR PLATE
- CONTROL PANEL в сборе

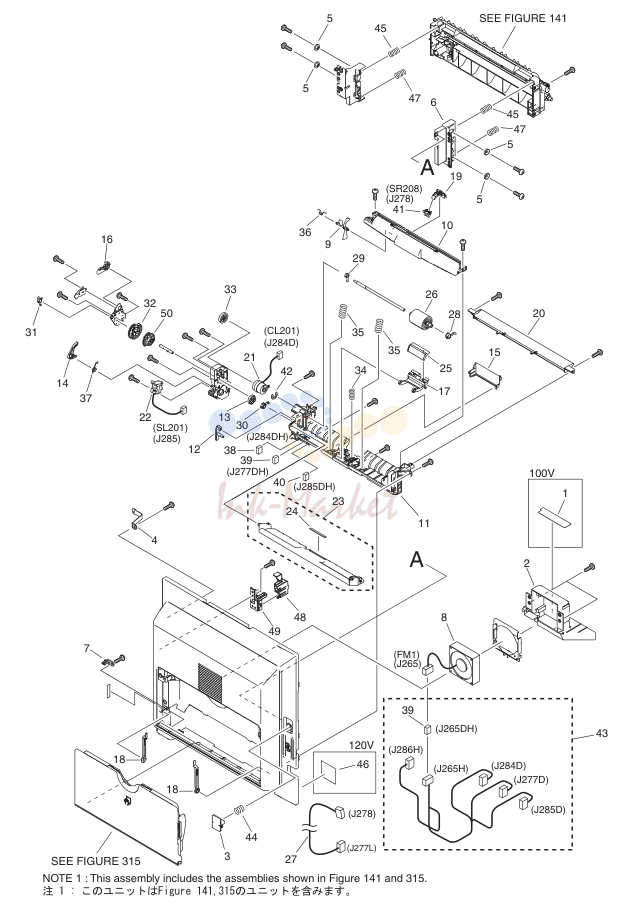

- LEFT DOOR в сборе

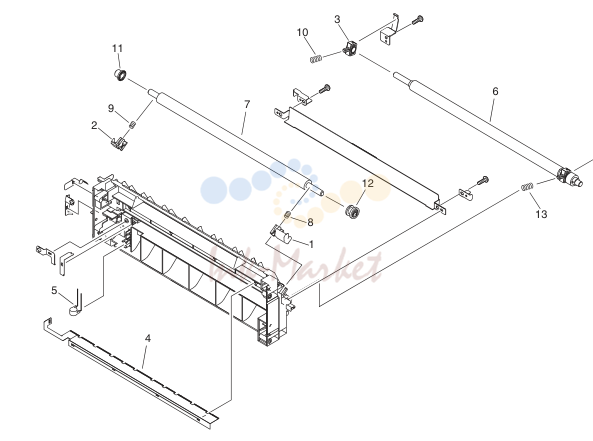

- PAPER FEEDER FRAME в сборе

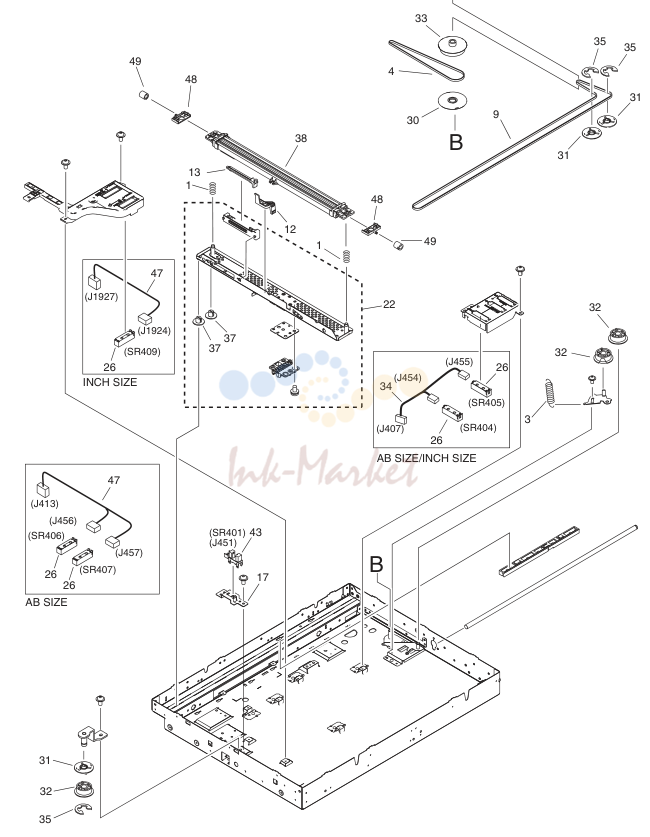

- READER в сборе

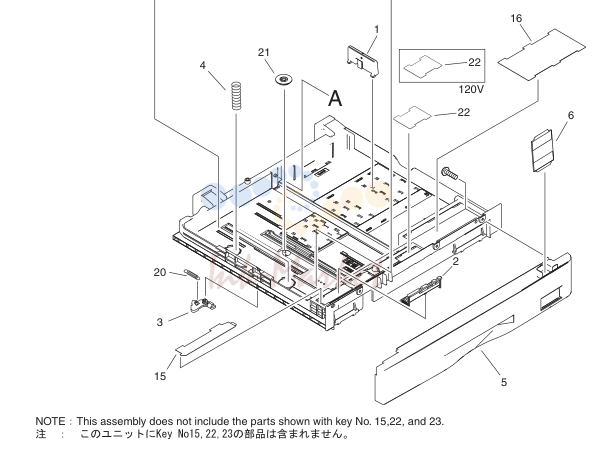

- CASSETTE

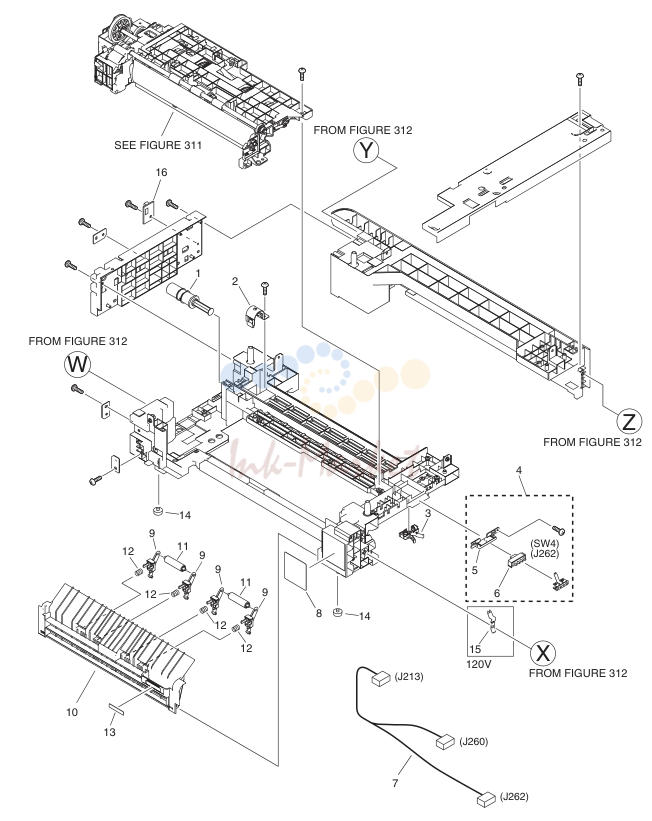

- CASSETTE FEEDER в сборе
- PAPER PICK-UP в сборе
- CASSETTE FEEDER в сборе (120V)
- PAPER PICK-UP в сборе (120V)
- MULTI FEED TRAY ASS'Y
- PAPER DELIVERY в сборе
- FIXING в сборе
- Рисунок 140

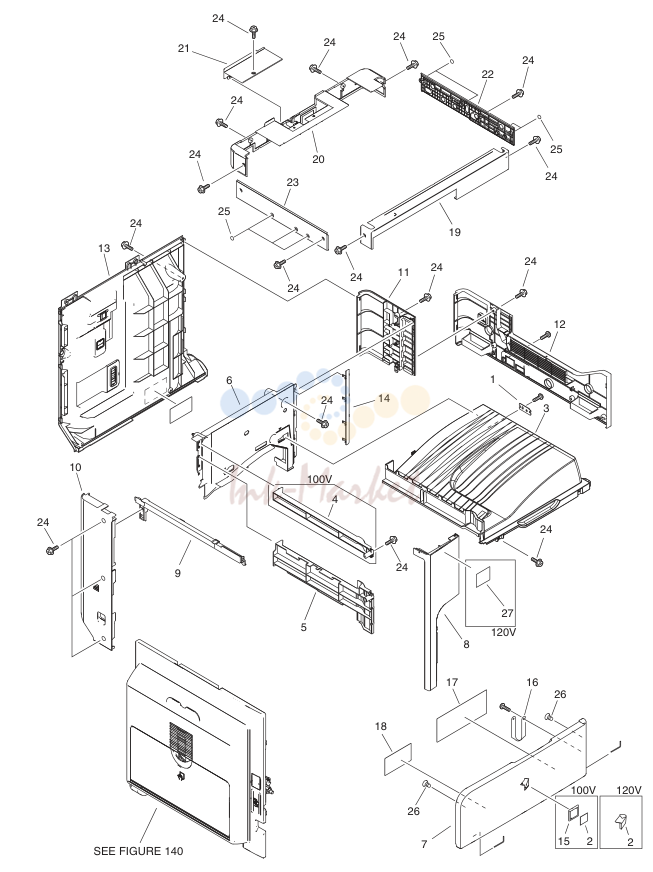

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4476-000 запросить цену → | PLATE, SUPPORT, COVER |
| 2 | FC7-1028-000 запросить цену → | EMBLEM 120V |
| 3 | FC6-4259-020 запросить цену → | TRAY, DELIVERY |
| 5 | FC8-0140-000 запросить цену → | COVER, PAPER FEED B |
| 6 | FC6-4262-000 запросить цену → | COVER, REAR, DELIVERY |
| 7 | FL2-9390-000 запросить цену → | COVER, FRONT MYQ MF7460 |
| 7 | FL2-9391-000 запросить цену → | COVER, FRONT CPL MF7470 |
| 7 | FL2-9392-000 запросить цену → | COVER, FRONT CPP MF7480 |
| 8 | FC6-4264-000 запросить цену → | COVER, LEFT, FRONT |
| 9 | FC6-4265-020 запросить цену → | COVER, LEFT, CENTER |
| 10 | FC6-4266-000 запросить цену → | COVER, REAR, LEFT |
| 11 | FC6-4267-000 запросить цену → | COVER, RIGHT, UPPER |
| 12 | FC6-4268-000 запросить цену → | COVER, RIGHT, LOWER |
| 13 | FC6-4269-040 запросить цену → | COVER, REAR |
| 14 | FC6-4272-000 запросить цену → | COVER, BLIND |
| 15 | FC6-8679-000 запросить цену → | MOUNT,EMBLEM |
| 16 | FC6-4273-000 запросить цену → | STRAP, COVER SUPPORT |
| 17 | FC6-8673-000 запросить цену → | LABEL,CRG EXCHANGE |
| 18 | FC6-8674-000 запросить цену → | LABEL, LOCK CAUTION |
| 19 | FC6-4519-000 запросить цену → | COVER, READER, FRONT |
| 20 | FC6-4529-000 запросить цену → | COVER, READER, REAR |
| 21 | FC6-4580-000 запросить цену → | WINDOW, плата |
| 22 | FL2-3268-000 запросить цену → | COVER, READER, RIGHT |
| 23 | FL2-3269-000 запросить цену → | COVER, READER, LEFT |
| 24 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 25 | FC6-4513-000 запросить цену → | SEAL |
| 26 | FA9-3870-000 запросить цену → | CATCH, MAGNET |
| 27 | FU5-8612-000 запросить цену → | LABEL, SUPER G3 120V |

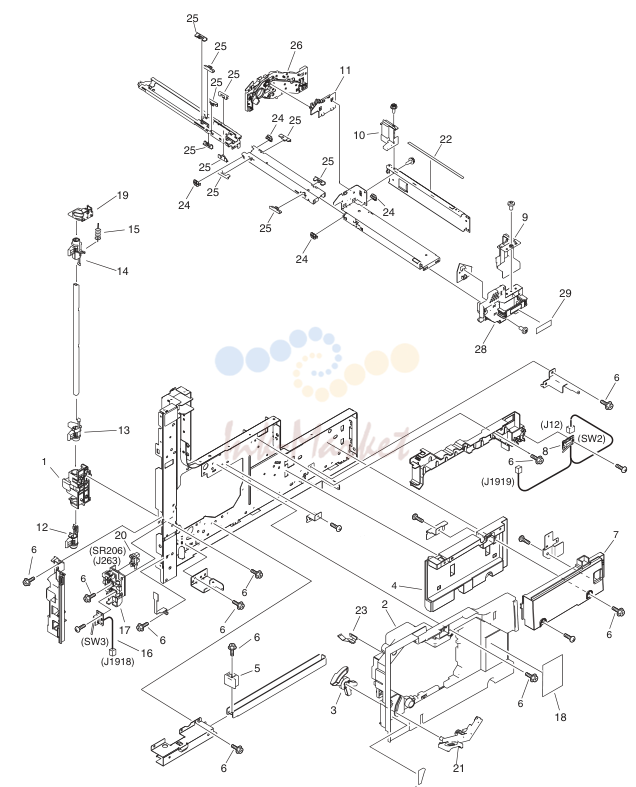

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4113-000 запросить цену → | BUSHING, HOOK |
| 2 | FC6-5408-000 запросить цену → | PANEL, INNER |
| 3 | FC6-5410-000 запросить цену → | ARM, RELEASE, LEFT DOOR |
| 4 | FC6-4149-000 запросить цену → | PANEL, INNER, RIGHT |
| 5 | FC6-4690-000 запросить цену → | CAP, GRIP, FRONT |
| 6 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 7 | FC6-7092-000 запросить цену → | PANEL, INNER, UPPER |
| 8 | FM2-4433-000 запросить цену → | DOOR SWITCH плата ASS'Y 2 SW2 J12,1919 |
| 9 | FC6-5414-000 запросить цену → | GUIDE, CRG. F |
| 10 | FC6-5415-000 запросить цену → | GUIDE, CRG. R |
| 11 | FC6-5401-000 запросить цену → | PANEL,CRG.POSITION,R |
| 12 | FC6-4114-000 запросить цену → | HOOK, DOOR, LOWER |
| 13 | FC6-4115-000 запросить цену → | HOOK, DOOR, MIDDLE |
| 14 | FC6-4120-000 запросить цену → | HOOK, DOOR, UPPER |
| 15 | FU6-2194-000 запросить цену → | SPRING, TENSION |
| 16 | FM2-4020-000 запросить цену → | DOOR SWITCH плата ASS'Y SW3 J1918 |
| 17 | FC6-4147-000 запросить цену → | GUIDE, SENSOR, TONER FULL |
| 18 | FU5-8610-000 запросить цену → | LABEL, CAUTION, LASER |
| 19 | FC6-4116-000 запросить цену → | BUSHING, DOOR HOOK, UPPER |
| 20 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR206 J263 |
| 21 | FC6-5409-000 запросить цену → | LEVER, CRG LOCK |
| 22 | FC7-1017-000 запросить цену → | LABEL, DRAW OPERATION 120V |
| 23 | FC7-1023-000 запросить цену → | PLATE,CRG.PRESSUE |
| 24 | FC6-5417-000 запросить цену → | SLIDER 2 |
| 25 | FC6-5399-000 запросить цену → | SLIDER |
| 26 | FC6-5405-000 запросить цену → | PANEL, INTERNAL, REAR |
| 27 | FC6-8672-000 запросить цену → | LABEL, LEVER POSITION |
| 28 | FC6-5400-000 запросить цену → | COVER, CARTRIDGE, FRONT |
| 29 | FC7-1029-000 запросить цену → | LABEL, HANDLE |

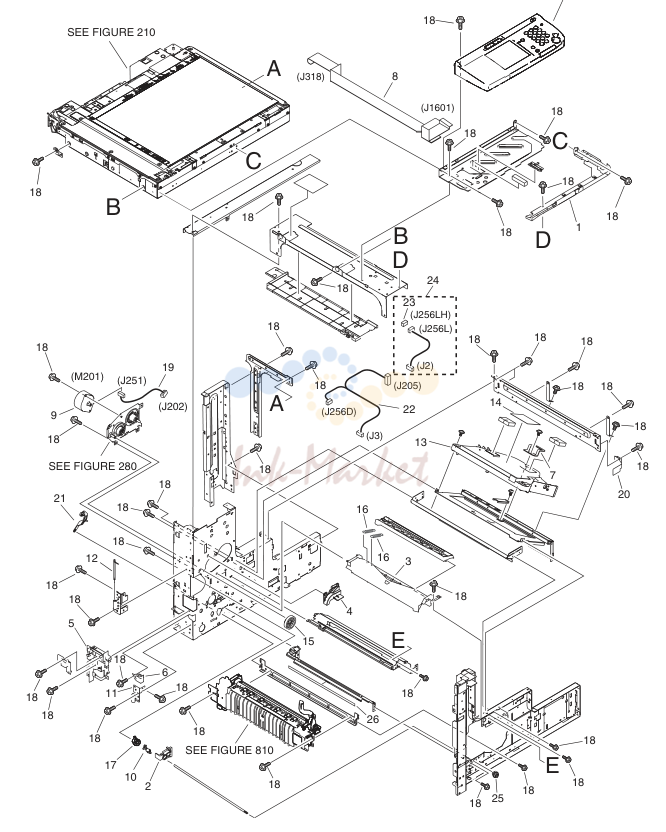

INTERNAL COMPONENTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4235-000 запросить цену → | COVER, OPERATOR, LOWER |
| 2 | FC6-8671-000 запросить цену → | GUIDE,DRV RLS BUSH |
| 3 | FC8-0142-000 запросить цену → | DUCT, AIR |
| 4 | FC8-0214-000 запросить цену → | COVER, GEAR |
| 5 | FC6-4710-000 запросить цену → | BLOCK, POSITIONING, DOOR |
| 6 | FC6-4720-000 запросить цену → | BLOCK, POSITIONING, DOOR |
| 7 | FC6-4734-000 запросить цену → | WASHER, SQUARE |
| 8 | FK2-1062-000 запросить цену → | CABLE, FLAT, OPERATION J318,1601 |
| 9 | FK2-5348-000 запросить цену → | MOTOR, DC |
| 10 | FC6-8670-000 запросить цену → | BUSH,DRV RELEASE R |
| 11 | FL2-3180-000 запросить цену → | PLATE, HINGE, LOWER |
| 12 | FL2-3181-000 запросить цену → | HINGE PIN узел |
| 13 | FM3-3695-000 запросить цену → | LASER SCANNER в сборе |
| 14 | FS7-8335-000 запросить цену → | LABEL, LASER WARNING |
| 15 | FU7-0935-000 запросить цену → | GEAR, 39T |
| 16 | FU6-2207-020 запросить цену → | SPRING, TORSION |
| 17 | FU5-1498-000 запросить цену → | BUSHING, DEVELOPING, REAR |
| 18 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 19 | FM3-3006-000 запросить цену → | CABLE, FIXING MOTOR J202,251 |
| 20 | FC6-4693-000 запросить цену → | SPRING, LEAF |
| 21 | FC6-4244-000 запросить цену → | ARM, RELEASE, DEVELOPPING |
| 22 | FM2-4402-000 запросить цену → | CABLE, BD-POLYGON J3,205,256D |
| 23 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK J256LH |
| 24 | FM2-4401-000 запросить цену → | CABLE, BD J2,256L |
| 25 | FC6-8669-000 запросить цену → | BUSH,DRV RELEASE F |
| 26 | FC6-4205-000 запросить цену → | SHEET, CLEANING |

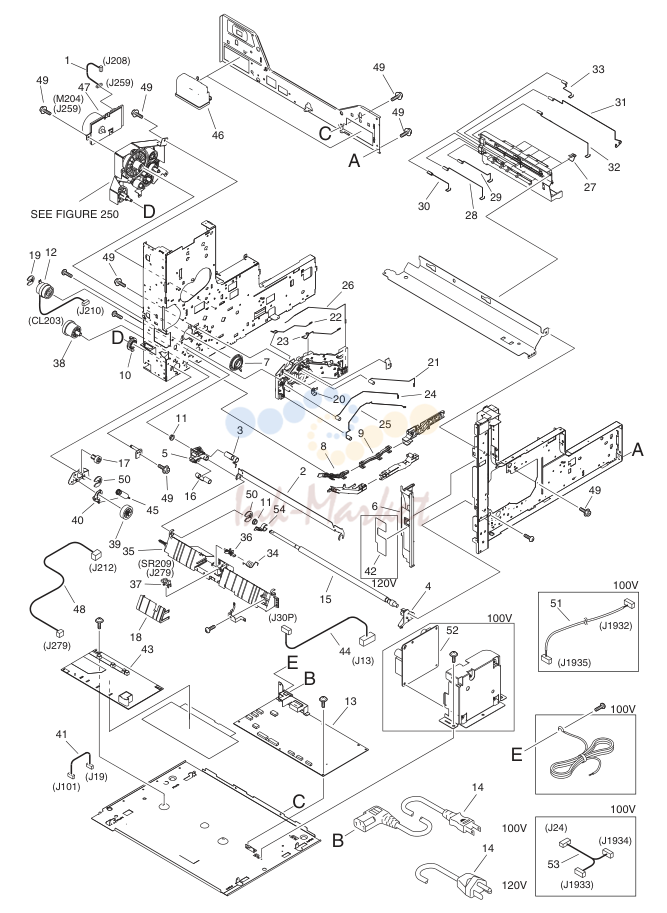

INTERNAL COMPONENTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-3008-000 запросить цену → | CABLE, MAIN MOTOR J208,259 |
| 2 | FL2-8061-000 запросить цену → | GUIDE, TRANSFER, UPPER |
| 3 | FC6-4306-000 запросить цену → | SPRING |
| 4 | FC6-4311-020 запросить цену → | BUSHING, TRANSFER, FRONT |
| 5 | FC6-4312-020 запросить цену → | BUSHING, TRANSFER, REAR |
| 6 | FC6-4399-020 запросить цену → | COVER, INNER, LEFT-UP |
| 7 | FC6-4435-000 запросить цену → | BUSHING |
| 8 | FC6-4446-000 запросить цену → | LID, AC-1 |
| 9 | FC6-4447-000 запросить цену → | LID, AC-2 |
| 10 | FC6-4495-000 запросить цену → | BUSHING |
| 11 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 12 | FK2-5350-000 запросить цену → | CLUTCH, REGISTRATION CL203 J210 |
| 13 | FK2-5355-000 запросить цену → | POWER SUPPLY ASS'Y 120V |
| 14 | FM2-4785-000 запросить цену → | CORD, POWER 120V 120V |
| 15 | FL2-8066-000 запросить цену → | ROLLER, REGISTRATION |
| 16 | FU6-2176-000 запросить цену → | SPRING, EARTH |
| 17 | FU6-0806-000 запросить цену → | GEAR, 17T |
| 18 | FC6-4360-030 запросить цену → | GUIDE, PRE-REGIST SENSOR |
| 19 | FA3-8727-000 запросить цену → | RING, RETAINING |
| 20 | FC6-4148-000 запросить цену → | TERMINAL, LEAF, FIXING BIAS |
| 21 | FU6-2148-000 запросить цену → | TERMINAL, CHARGE |
| 22 | FU6-2149-000 запросить цену → | TERMINAL, DEVELOPING |
| 23 | FU6-2150-000 запросить цену → | TERMINAL, DETECTION |
| 24 | FU6-2151-000 запросить цену → | TERMINAL, STATIC ELIMINATOR |
| 25 | FU6-2152-000 запросить цену → | TERMINAL, TRANSFER |
| 26 | FU6-2198-000 запросить цену → | TERMINAL, FIXING |
| 27 | FC6-4138-000 запросить цену → | TERMINAL, LEAF, HVT |
| 28 | FU6-2156-000 запросить цену → | TERMINAL, CHARGE |
| 29 | FU6-2157-000 запросить цену → | TERMINAL, DEVELOPING |
| 30 | FU6-2158-000 запросить цену → | TERMINAL, DETECTION |
| 31 | FU6-2159-000 запросить цену → | TERMINAL, STATIC ELIMINATOR |
| 32 | FU6-2195-000 запросить цену → | TERMINAL, TRANSFER |
| 33 | FU6-2199-000 запросить цену → | TERMINAL, FIXING |
| 34 | FC6-4308-000 запросить цену → | SPRING, TORSION |
| 35 | FC6-4309-030 запросить цену → | GUIDE, PRE-REGIST, UPPER |
| 36 | FC6-4310-000 запросить цену → | FLAG, SENSOR, PRE-REGIST |
| 37 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR209 J279 |
| 38 | FU6-0794-000 запросить цену → | GEAR, 29T |
| 39 | FU6-0796-000 запросить цену → | GEAR, 33T |
| 40 | FC6-4191-000 запросить цену → | STOPPER, MULTI FEED |
| 41 | FM3-3007-000 запросить цену → | CABLE, H.V.T. POWER SUPPLY J19,101 |
| 42 | FU6-8452-000 запросить цену → | LABEL, JAM CLEARING 120V |
| 43 | FM3-2987-000 запросить цену → | HVT плата в сборе |
| 44 | FM2-4408-000 запросить цену → | CABLE, FIXING HEATER J13,30P |
| 45 | FU6-2209-000 запросить цену → | SPRING, TENSION |
| 46 | FC6-4689-000 запросить цену → | HANDLE |
| 47 | FK2-5347-000 запросить цену → | MOTOR, DC M204 |
| 48 | FM2-4424-000 запросить цену → | CABLE, RESIST SENSOR J212,279 |
| 49 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 50 | FC6-5046-000 запросить цену → | RING, RETAINING |
| 54 | FC8-0336-000 запросить цену → | STOPPER, BUSHING |

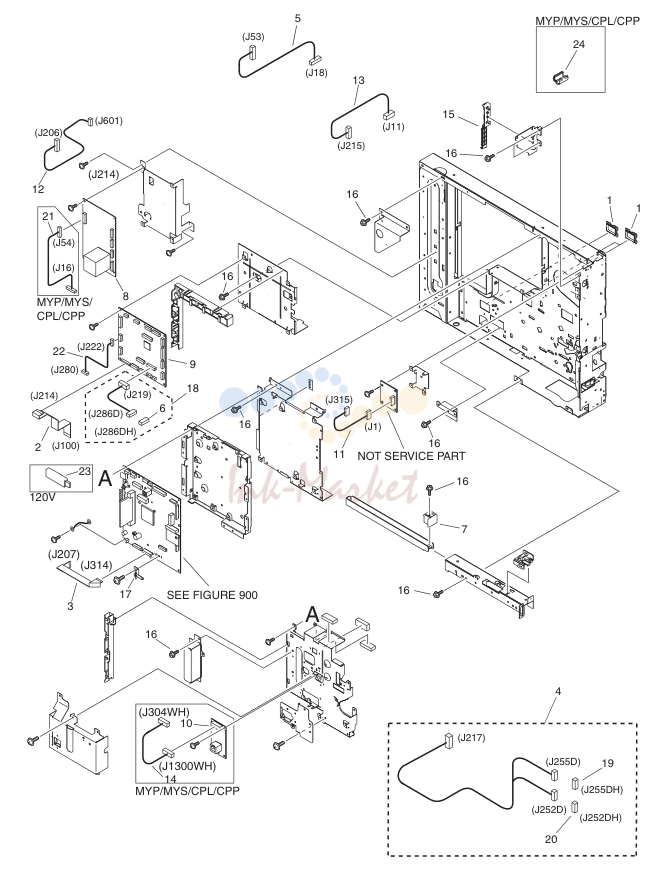

MACHINE REAR PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-1722-000 запросить цену → | BUSHING, SQUARE |
| 2 | FK2-5376-000 запросить цену → | CABLE, FLAT, HVT J100,214 |
| 3 | FK2-1059-000 запросить цену → | CABLE, FLAT, DC J207,314 |
| 4 | FM2-4410-000 запросить цену → | CABLE, FIXING в сборе J217,252D,255D |
| 5 | FM2-4541-000 запросить цену → | CABLE, OPTION POWER SUPPLY J18,53 |
| 6 | VS1-7177-010 запросить цену → | CONNECTOR, SNAP TIGHT, BK J286DH |
| 7 | FC6-4691-000 запросить цену → | CAP, GRIP, REAR |
| 8 | FK2-5357-000 запросить цену → | SUB POWER SUPPLY ASS'Y |
| 9 | FM3-3022-000 запросить цену → | DC CONTROLLER плата в сборе 120V |
| 10 | FM3-3323-000 запросить цену → | LAN плата в сборе CPL,CPP |
| 11 | FM3-3010-000 запросить цену → | CABLE, SOFT ID J1,315 |
| 12 | FM2-4414-000 запросить цену → | CABLE, LASER J206,601 |
| 13 | FM3-3005-000 запросить цену → | CABLE, DC CONTROLLER J11,215 |
| 14 | FM3-3011-000 запросить цену → | CABLE, IP-LAN CPL,CPP |
| 15 | FL2-3229-000 запросить цену → | CORE узел |
| 16 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 17 | FC7-1749-000 запросить цену → | PLATE, LEAF |
| 18 | FM2-4416-000 запросить цену → | CABLE, LEFT DOOR |
| 19 | VS1-7207-006 запросить цену → | CONNECTOR, SNAP TIGHT J255DH |
| 20 | VS1-7207-007 запросить цену → | CONNECTOR, SNAP TIGHT J252DH |
| 22 | FM3-3018-000 запросить цену → | CABLE, ENVIRONMENT SENSOR |
| 23 | FK2-5122-000 запросить цену → | MEMORY, USB FLASH, 128M 120V |
| 24 | WE8-6406-000 запросить цену → | CORE, FERRITE CPL,CPP |

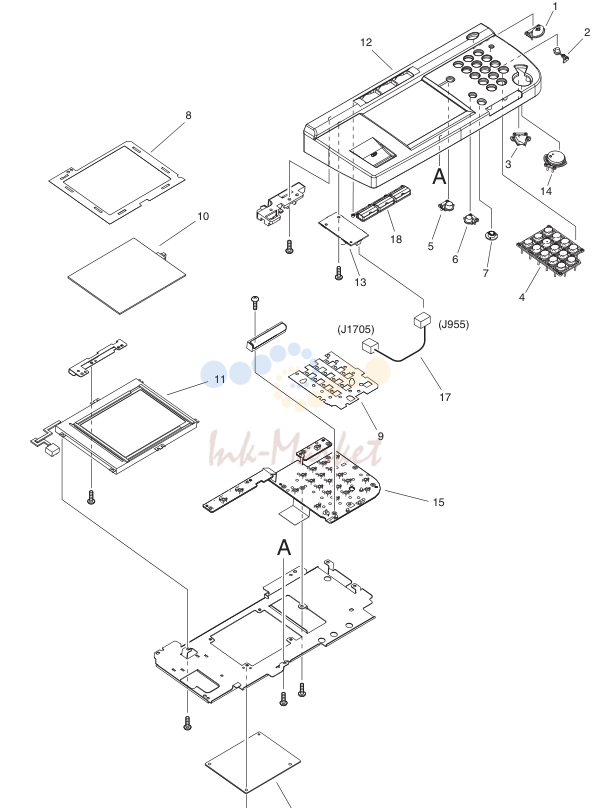

CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-3626-000 запросить цену → | CONTROL PANEL в сборе 120V | |
| 1 | FC6-5425-000 запросить цену → | KEY TOP, POWER SUPPLY |
| 2 | FC6-5426-000 запросить цену → | KEY TOP, COUNTER |
| 3 | FC6-5427-000 запросить цену → | KEY TOP, STOP |
| 4 | FC6-5428-000 запросить цену → | KEY TOP, NUMBERS |
| 5 | FC6-5429-000 запросить цену → | KEY TOP, RESET |
| 6 | FC6-5430-000 запросить цену → | KEY TOP, USER MODE |
| 7 | FC6-5431-000 запросить цену → | DIAL, CONTRAST |
| 8 | FC8-0134-000 запросить цену → | SHEET, LCD |
| 9 | FC7-1020-000 запросить цену → | SHEET, ELECTROSTATIC |
| 10 | FH6-0772-000 запросить цену → | PANEL, TOUCH |
| 11 | FL2-3463-000 запросить цену → | LCD CONTROL PANEL узел |
| 12 | FL2-8057-000 запросить цену → | CONTROL PANEL узел 120V |
| 13 | FM2-2753-000 запросить цену → | C.PANEL INVERTER плата в сборе |
| 14 | FM2-4013-000 запросить цену → | KEY TOP, START |
| 15 | FM3-2989-000 запросить цену → | SWITCH плата в сборе |
| 16 | FM3-2990-000 запросить цену → | CONTROL PANEL CPU плата в сборе |
| 17 | FM2-5952-000 запросить цену → | CABLE, CPU-INVERTER |
| 18 | FM3-3621-000 запросить цену → | KEY TOP, SYSTEM 120V |
LEFT DOOR в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-3669-000 запросить цену → | LEFT DOOR в сборе SEE NOTE | |
| FM3-3670-000 запросить цену → | LEFT DOOR в сборе SEE NOTE | |
| 2 | FC8-0232-000 запросить цену → | HOLDER, FAN |
| 3 | FC6-4386-000 запросить цену → | BUTTON, PUSH |
| 4 | FC6-4388-000 запросить цену → | STOPPER, DOOR |
| 5 | FC6-4413-000 запросить цену → | SPACER, FRAME, FEED |
| 6 | FC6-4414-000 запросить цену → | MOUNT, FRAME, FEED |
| 7 | FC6-7103-020 запросить цену → | BLOCK, COVER |
| 8 | FK2-5368-000 запросить цену → | FAN FM1 J265 |
| 9 | FC6-4209-020 запросить цену → | FLAG, SENSOR |
| 10 | FC6-4210-000 запросить цену → | COVER, ROLLER |
| 11 | FC6-4211-000 запросить цену → | GUIDE, MULTI FEED |
| 12 | FC6-4224-000 запросить цену → | SUPPORT, CAM, LIFTING |
| 13 | FC8-0168-000 запросить цену → | CAM, LIFTING PLATE |
| 14 | FC6-4227-020 запросить цену → | ARM, MULTI FEED |
| 15 | FC6-4232-000 запросить цену → | COVER, HARNESS |
| 16 | FC8-0167-000 запросить цену → | STOPPER, SWING PLATE |
| 17 | FC6-4234-000 запросить цену → | ARM, PAD, SEPARATION |
| 18 | FC6-4238-000 запросить цену → | STOPPER, MULTI FEED |
| 19 | FC6-4239-000 запросить цену → | HOLDER, SENSOR |
| 20 | FC6-4377-000 запросить цену → | GUIDE, FEED |
| 21 | FK2-1070-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL201 J284D |
| 22 | FK2-1072-000 запросить цену → | SOLENOID SL201 J285 |
| 23 | FL2-3200-000 запросить цену → | LIFTING PLATE в сборе |
| 24 | FC5-0543-000 запросить цену → | SHEET, SEPARATION |
| 25 | FL2-3201-000 запросить цену → | SEPARATION PAD ASS'Y |
| 26 | FL2-3202-000 запросить цену → | ROLLER, PICK-UP |
| 27 | FM2-4421-000 запросить цену → | HARNESS, SENSOR, PAPER J277L,278 |
| 28 | FU5-1527-000 запросить цену → | BUSHING, ROLLER, PICK-UP |
| 29 | FU5-1528-000 запросить цену → | BUSHING, SHAFT, PICK-UP |
| 30 | FU5-1529-000 запросить цену → | BUSHING, SHAFT, CAM (F) |
| 31 | FU5-1530-000 запросить цену → | BUSHING, SHAFT, CAM (R) |
| 32 | FC8-0165-000 запросить цену → | GEAR, MULTI FEED |
| 33 | FU6-0814-000 запросить цену → | GEAR, 25T |
| 34 | FU6-2180-000 запросить цену → | SPRING, COMPRESSION |
| 35 | FU6-2181-000 запросить цену → | SPRING, COMPRESSION |
| 36 | FU6-2182-000 запросить цену → | SPRING, TORSION |
| 37 | FU7-2222-000 запросить цену → | SPRING, TORSION |
| 38 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK J284DH |
| 39 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK J265DH,277DH |
| 40 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK J285DH |
| 41 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR208 J278 |
| 42 | XD9-0136-000 запросить цену → | RING, E |
| 43 | FM2-4417-000 запросить цену → | CABLE, LEFT DOOR J277D,284D,285D |
| 44 | FU6-2160-000 запросить цену → | SPRING, COMPRESSION |
| 45 | FU6-2162-000 запросить цену → | SPRING, COMPRESSION |
| 46 | FU5-8699-000 запросить цену → | LABEL, JAM CLEARING 120V |
| 47 | FU6-2178-000 запросить цену → | SPRING, COMPRESSION |
| 48 | FC8-0320-000 запросить цену → | HOLDER, DUPLEX CONNECTOR, UP. |
| 49 | FC8-0321-000 запросить цену → | HOLDER, DUPLEX CONNECTOR, LO. |
PAPER FEEDER FRAME в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-3642-000 запросить цену → | PAPER FEEDER FRAME в сборе SEE NOTE | |
| 1 | FC6-4314-030 запросить цену → | BUSHING, TRANSFER, FRONT |
| 2 | FC6-4315-000 запросить цену → | BUSHING, TRANSFER, LOWER |
| 3 | FC6-4317-000 запросить цену → | BUSHING, REGIST ROLLER |
| 4 | FC6-4324-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 5 | FH5-3543-000 запросить цену → | VARISTOR |
| 6 | FL2-8063-000 запросить цену → | REGIST ROLLER в сборе |
| 7 | FC6-4313-000 запросить цену → | ROLLER, TRANSFER |
| 8 | FU6-2171-000 запросить цену → | SPRING, TRANSFER ROLLER, LEFT |
| 9 | FU5-2476-000 запросить цену → | SPRING, TRANSFER ROLLER, RIGHT |
| 10 | FU6-2173-000 запросить цену → | SPRING,COMPRESSION |
| 11 | FC6-4316-000 запросить цену → | ROLLER |
| 12 | FU5-0744-000 запросить цену → | GEAR, 31T |
| 13 | FU6-2177-020 запросить цену → | SPRING, COMPRESSION |
READER в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FU6-2236-000 запросить цену → | SPRING, COMPRESSION |
| 2 | FC6-4522-000 запросить цену → | HOLDER, CORE |
| 3 | FU6-2193-000 запросить цену → | SPRING, TENSION |
| 4 | XF2-4620-340 запросить цену → | BELT, TIMING |
| 5 | FC6-4582-000 запросить цену → | CLAMP,FLEXIBLE |
| 6 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK J458DH |
| 7 | FK2-1060-000 запросить цену → | CABLE, FLAT, READER 1 J309,404 |
| 8 | FK2-1064-000 запросить цену → | CABLE, FLAT, READER 2 J308,403 |
| 9 | XF2-4661-440 запросить цену → | BELT, TIMING |
| 10 | FM2-4418-000 запросить цену → | CABLE, READER CONTROLLER 1 J20,402 |
| 11 | FM2-4419-000 запросить цену → | CABLE, READER CONTROLLER 2 J21,401 |
| 12 | FC5-0792-000 запросить цену → | RETAINER, BELT |
| 13 | FC5-1444-000 запросить цену → | HOLDER, FFC |
| 14 | FC6-4528-000 запросить цену → | LID, GRASS RETAINER |
| 15 | FC5-1452-000 запросить цену → | CROSSMEMBER, GLASS |
| 16 | FC6-4573-000 запросить цену → | PLATE, HINGE, RIGHT |
| 17 | FC6-4727-000 запросить цену → | HOLDER, SENSOR |
| 18 | FK2-1061-000 запросить цену → | CABLE, FLAT, READER J408,460 |
| 19 | FC6-4562-000 запросить цену → | COVER, HINGE, RIGHT |
| 20 | FC6-4558-000 запросить цену → | COVER, HINGE, LEFT |
| 21 | FL2-3230-000 запросить цену → | RETAINER, GLASS (R) |
| 22 | FM2-3368-000 запросить цену → | CARRIAGE узел |
| 23 | FM2-4422-000 запросить цену → | CABLE, READER CONTROLLER J10,310 |
| 24 | FL2-3207-000 запросить цену → | GLASS, COPYBOARD INCH SIZE |
| 25 | FU5-8592-000 запросить цену → | PLATE, WIDTH INDEX INCH SIZE INCH SIZE |
| 26 | FH7-7569-000 запросить цену → | DOCUMENT SIZE SENSOR узел SR404,405,409 |
| 27 | FU5-8595-000 запросить цену → | PLATE, LENGTH INDEX INCH SIZE |
| 28 | FK2-1066-020 запросить цену → | MOTOR, STEPPING M401 J458 |
| 29 | FU6-2190-000 запросить цену → | SPRING, TENSION |
| 30 | FC6-4506-000 запросить цену → | FLANGE |
| 31 | FC6-4514-000 запросить цену → | FLANGE |
| 32 | FU5-3339-000 запросить цену → | PULLEY |
| 33 | FU5-3340-000 запросить цену → | PULLEY |
| 34 | FM2-4427-000 запросить цену → | CABLE, DOCUMENT SIZE SENSOR J407,454,455 |
| 35 | XD9-0136-000 запросить цену → | RING, E READER CONTROLLER плата в сборе |
| 37 | FC6-4511-000 запросить цену → | SLIDER |
| 38 | FL2-3286-000 запросить цену → | CONTACT IMAGE SENSOR |
| 39 | FC6-4559-000 запросить цену → | HOLDER, SENSOR |
| 40 | FC6-4561-000 запросить цену → | LEVER, SENSOR |
| 41 | FM2-4400-000 запросить цену → | CABLE, SENSOR J405,452,453 |
| 42 | FU6-2191-000 запросить цену → | SPRING, SENSOR SR401,402,403 |
| 43 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 J451,452,453 |
| 44 | FM2-4412-000 запросить цену → | CABLE, HP SENSOR J406,451 |
| 45 | FM2-4423-020 запросить цену → | CABLE, READER MOTOR J409,458D |
| 46 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 47 | FM2-4536-000 запросить цену → | CABLE, DOCUMENT SIZE SENSOR 120V J1924,1927 |
| 48 | FB6-1336-000 запросить цену → | GUIDE, CIS |
| 49 | FB6-1337-000 запросить цену → | COLLAR |
| 50 | FC6-4525-000 запросить цену → | RETAINER, GLASS |
| 51 | FL2-3231-000 запросить цену → | RETAINER, GLASS, LEFT |
| 52 | FL2-3233-000 запросить цену → | GUIDE, PAPER |
| 53 | FL2-3188-000 запросить цену → | GLASS, READER |
| 54 | FC5-1427-000 запросить цену → | COVER, EDGE |
| FM3-3662-000 запросить цену → | MAIN DRIVE в сборе | |
| 1 | FC6-4436-000 запросить цену → | BUSHING |
| 2 | FC6-4437-000 запросить цену → | PLATE, EARTH |
| 3 | FC6-4497-000 запросить цену → | STOPPER, GEAR |
| 4 | FU6-0788-000 запросить цену → | GEAR, 161T |
| 5 | FU6-0766-000 запросить цену → | GEAR, 13T |
| 6 | FU6-0767-000 запросить цену → | GEAR, 9T |
| 7 | FU6-0790-000 запросить цену → | GEAR, 25T/91T |
| 8 | FU6-0791-000 запросить цену → | GEAR, 53T |
| 9 | FU6-0792-000 запросить цену → | GEAR, 37T/28T |
| 10 | FU6-0793-000 запросить цену → | GEAR, 25T |
| 11 | FU6-0795-000 запросить цену → | GEAR, 55T |
| 12 | FU6-2184-000 запросить цену → | SPRING, EARTH |
| 13 | RB2-1850-000 запросить цену → | PIN |
| FM3-3661-000 запросить цену → | FIXING DRIVE в сборе | |
| 1 | FU7-0933-000 запросить цену → | GEAR, 80T/17T |
| 2 | FU7-0934-000 запросить цену → | GEAR, 91T/19T |
| 3 | FU7-0936-000 запросить цену → | GEAR, 28T |
CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB4-5814-000 запросить цену → | PLATE, SIZE, REAR |
| 2 | FB6-1640-000 запросить цену → | LEVER, PAPER SIZE |
| 3 | FB6-1644-000 запросить цену → | LOCK, PAPER LIFTING PLATE |
| 4 | FB6-2000-000 запросить цену → | SPRING, COMPRESSION |
| 5 | FC6-4337-000 запросить цену → | COVER, CASSETTE |
| 6 | FC6-4361-000 запросить цену → | PLATE, SIZE INDICATOR |
| 7 | FB6-1650-000 запросить цену → | SHEET, SEPARATION |
| 8 | FM2-3325-000 запросить цену → | PAPER SIDE GUIDE (F) узел |
| 9 | FB4-5809-020 запросить цену → | LEVER, LOCK |
| 10 | FB4-5813-020 запросить цену → | PLATE, HOLD-DOWN TAB |
| 11 | FB4-5810-000 запросить цену → | PLATE, PAPER CONTACT |
| 12 | FB6-1646-000 запросить цену → | SPRING, LEAF |
| 13 | FB6-1649-000 запросить цену → | SPRING, LEAF |
| 14 | FU5-8588-000 запросить цену → | LABEL, SIDE LOCK |
| 15 | FU6-8450-000 запросить цену → | SHEET, PAPER SIZE SETTING |
| 16 | FU6-8451-000 запросить цену → | SHEET, PAPER SUPPLY |
| 17 | FM2-3326-000 запросить цену → | PAPER SIDE GUIDE (R) узел |
| 18 | FB4-5808-020 запросить цену → | PLATE, HOLD-DOWN TAB |
| 19 | FB4-5824-000 запросить цену → | LABEL, LIMIT |
| 20 | FS6-2917-000 запросить цену → | SPRING, TENSION |
| 21 | FS7-0207-000 запросить цену → | GEAR, 20T |
| 22 | FU5-8601-000 запросить цену → | SHEET, WARNING 120V |
| 23 | FU5-8600-000 запросить цену → | LABEL, PAPER SIZE |
| 24 | FL2-3287-000 запросить цену → | PLATE, PAPER SIDE END, FRONT |
| 25 | FL2-3288-000 запросить цену → | PLATE, PAPER SIDE END, REAR |
CASSETTE FEEDER в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB4-5532-000 запросить цену → | DAMPER |
| 2 | FB6-1608-000 запросить цену → | HOLDER, DAMPER |
| 3 | FC6-4357-000 запросить цену → | BLOCK, POSITION |
| 4 | FM2-3319-000 запросить цену → | SIZE DETECTION ASS'Y |
| 5 | FB6-1910-000 запросить цену → | MOUNT, SIZE SENSOR |
| 6 | WC2-5332-000 запросить цену → | SWITCH, PAPER SIZE SW4 J262 |
| 7 | FM3-3004-000 запросить цену → | CABLE, CASSETTE J213,260,262 |
| 8 | FU5-8585-000 запросить цену → | LABEL, JAM CLEARING |
| 9 | FC6-4297-000 запросить цену → | BUSHING, ROLLER, VERTICAL |
| 10 | FC6-4298-000 запросить цену → | COVER, CASSETTE, LEFT |
| 11 | FC6-4300-000 запросить цену → | ROLLER, VERTICAL PASS |
| 12 | FU6-2170-000 запросить цену → | SPRING, COMPRESSION |
| 13 | FU5-8586-000 запросить цену → | LABEL, COVER |
| 14 | XH9-0135-000 запросить цену → | FOOT, RUBBER |
| 15 | FM3-3643-000 запросить цену → | PLATE, EARTH, CORE 120V |
| 16 | WP2-5254-000 запросить цену → | SENSOR, HUMIDITY |
Полный список запчастей доступен по запросу.
комментарии
