Canon imageCLASS MF5630 MF5650 MF5730 MF5750 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- POWER SUPPLY ASS'Y
- SCANNER ASS'Y
- DOCUMENT FEED ASS'Y

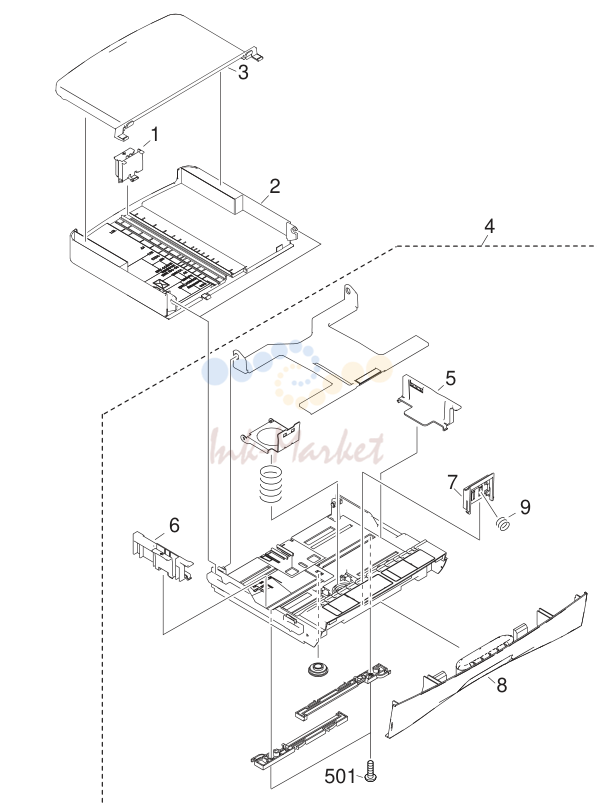

- CASSETTE

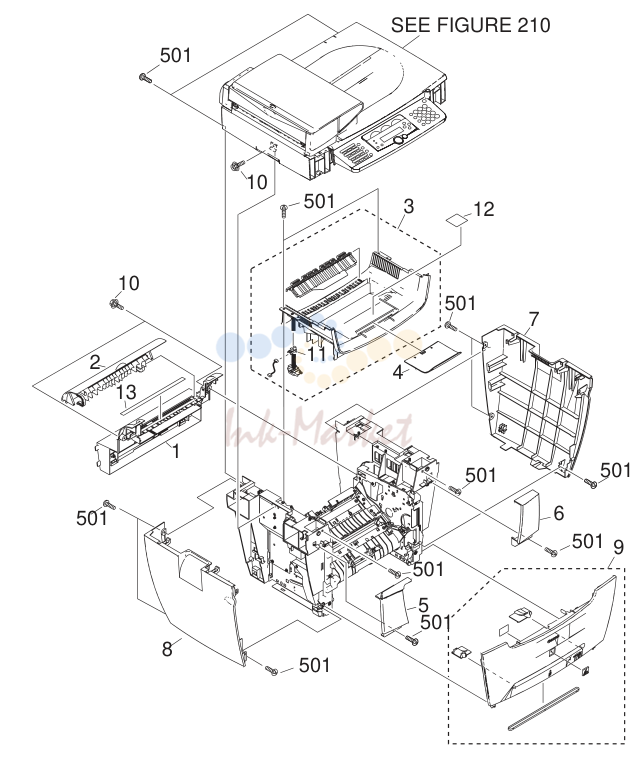

EXTERNAL COVERS, PANELS, ETC
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-1581-000 запросить цену → | COVER, REAR MF5730,MF5750 |
| 1 | FL2-1750-000 запросить цену → | COVER, REAR ASIA&AU&CN&KR |
| 2 | HC1-1579-000 запросить цену → | COVER, FACE-UP |
| 3 | HM1-0661-000 запросить цену → | TOP COVER узел |
| 4 | HC1-1578-000 запросить цену → | TRAY, AUXILIARY |
| 5 | HC1-1582-000 запросить цену → | COVER, READER FRONT LEFT |
| 6 | HC1-1583-000 запросить цену → | COVER, READER FRONT RIGHT |
| 7 | HC1-1567-000 запросить цену → | COVER, RIGHT |
| 8 | HC1-1566-000 запросить цену → | COVER, LEFT MF5630,MF5650 |
| 8 | FC5-8062-000 запросить цену → | COVER, LEFT MF5650 |
| 9 | HM1-0658-000 запросить цену → | FRONT COVER узел MF5630,MF5650 |
| 9 | FM2-3449-000 запросить цену → | FRONT COVER узел MF5730,MF5750 |
| 10 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 11 | WG8-5382-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 |
| 12 | HC1-1613-000 запросить цену → | SHEET,HIGH TEMP,CAUTION |
| 13 | HC1-1624-000 запросить цену → | LABEL,HIGH TEMP,CAUTION |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

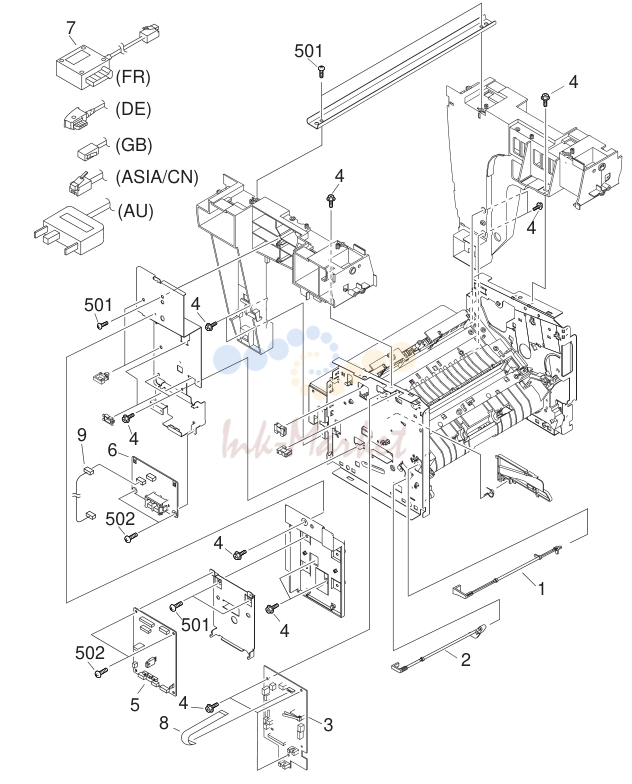

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4808-000 запросить цену → | FLAG, MANUAL FEED SENSOR |
| 2 | FC5-4814-000 запросить цену → | FLAG, CASSETTE SENSOR |
| 3 | FG3-3648-000 запросить цену → | DCNT BOARD ASS'Y MF5630,MF5650 |
| 3 | FM5-5306-000 запросить цену → | DCNT BOARD ASS'Y MF5730,MF5750 |
| 4 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 5 | HG5-3107-000 запросить цену → | NCU BOARD ASS'Y MF5650 EUR |
| 5 | HG1-4513-000 запросить цену → | NCU BOARD ASS'Y MF5650 KR |
| 5 | FG3-3992-000 запросить цену → | NCU BOARD ASS'Y MF5650 CN |
| 5 | FM2-3947-000 запросить цену → | NCU BOARD ASS'Y MF5750 JP |
| 6 | FG3-3660-000 запросить цену → | MODULAR плата ASS'Y MF5650 EUR |
| 6 | FG3-3662-000 запросить цену → | MODULAR плата ASS'Y MF5650 KR |
| 6 | FG3-4004-000 запросить цену → | MODULAR плата ASS'Y MF5750 JP |
| 7 | HH2-2074-000 запросить цену → | MODULAR CORD(GERM) MF5650 DE |
| 7 | HH2-2219-000 запросить цену → | MODULAR CORD MF5650 FR |
| 7 | HH2-3257-000 запросить цену → | MODULAR CORD, 2P MF5650 GB |
| 7 | HH2-2478-000 запросить цену → | MODULAR CORD MF5650 KR |
| 7 | HH2-2824-000 запросить цену → | MODULAR CORD, 2P MF5650 KR MF5750 JP |
| 8 | FH2-7157-000 запросить цену → | CABLE, FLAT |
| 9 | FG3-4003-000 запросить цену → | CABLE, MJB-NCU MF5750 JP |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB1-2300-607 запросить цену → | SCREW, BH3X6(S) |
| 1 | FC5-4775-000 запросить цену → | ARM, LASER SHUTTER |
| 2 | FM2-1081-000 запросить цену → | LASER/SCANNER узел MF5630,MF5650 |
| 2 | FM2-1853-000 запросить цену → | LASER/SCANNER узел MF5730,MF5750 |
| 3 | FC5-4833-000 запросить цену → | GUIDE, FIXING ENTRANCE |
| 5 | FL2-1043-000 запросить цену → | ROLLER, FACE-DOWN DELIVERY |
| 6 | FL2-1050-000 запросить цену → | COVER,FIXING |
| 7 | XA9-1502-000 запросить цену → | SCREW,W/WASHER,M4 |
| 8 | FC5-4778-000 запросить цену → | PLATE,GROUNDING |
| 9 | FU5-0699-000 запросить цену → | GEAR, 19T |
| 10 | FC5-4850-000 запросить цену → | FLAG, ROLL PREVENTION |

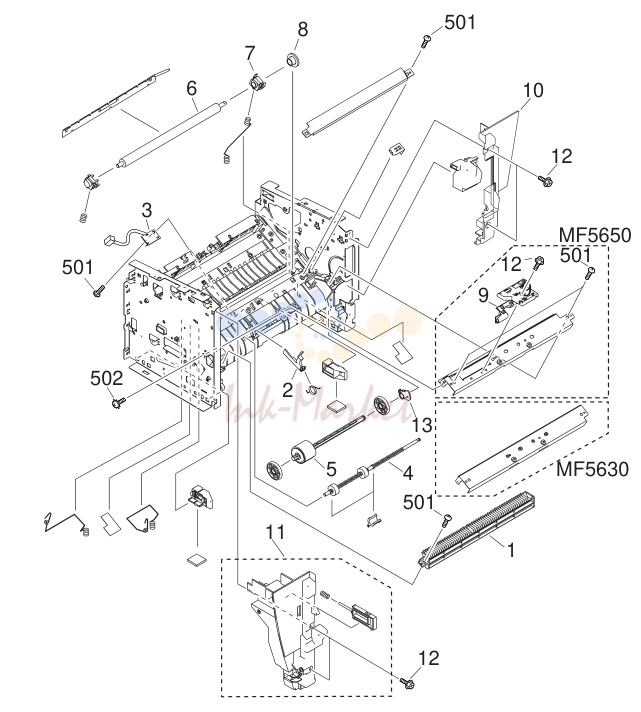

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4800-020 запросить цену → | GUIDE, U-TURN |
| 2 | FC5-4799-000 запросить цену → | FLAG, REGIST. SENSOR |
| 3 | FM5-5263-000 запросить цену → | TOP SENSOR плата узел MF5630,MF5650 |
| 3 | FM5-5304-000 запросить цену → | TOP SENSOR плата узел MF5730,MF5750 |
| 4 | FL2-1042-000 запросить цену → | ROLLER, FEEDER |
| 5 | FL2-1046-000 запросить цену → | ROLLER, CASSETTE PICK-UP |
| 6 | RC1-1776-000 запросить цену → | ROLLER, TRANSFER MF5630,MF5650 |
| 6 | FC5-4805-000 запросить цену → | ROLLER, TRANSFER MF5730,MF5750 |
| 7 | FC5-4807-000 запросить цену → | BUSHING,TRANSFER ROLLER,RIGHT |
| 8 | FU5-0716-000 запросить цену → | GEAR, 17T |
| 9 | HM1-0655-000 запросить цену → | TONER SENSOR узел MF5650,MF5750 |
| 10 | HC1-1569-000 запросить цену → | COVER, RIGHT, FRONT |
| 11 | HM1-0660-000 запросить цену → | LEFT FRONT COVER узел |
| 12 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 13 | FC5-4921-000 запросить цену → | BUSHING |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB2-7300-607 запросить цену → | SCREW, W/WASHER, M3X6 |

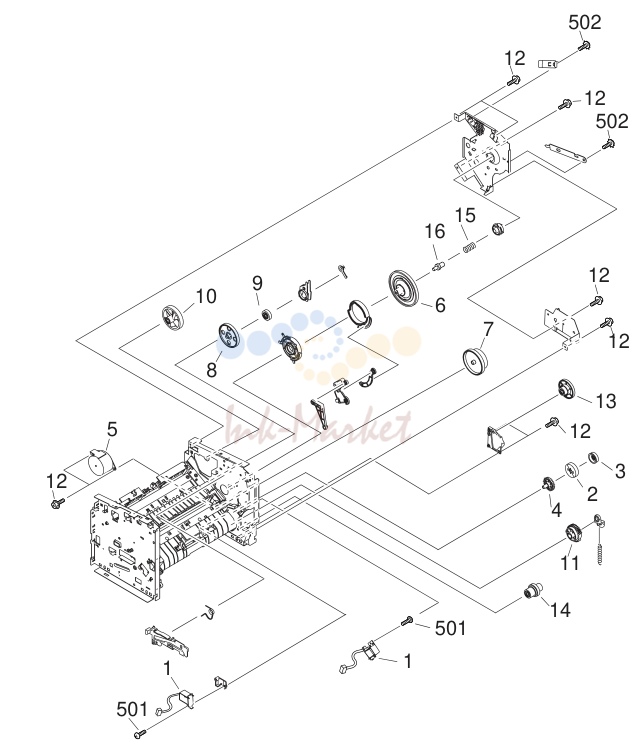

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FH6-5093-000 запросить цену → | SOLENOID, PICK-UP MF5630,MF5650 |
| 1 | FH6-5132-000 запросить цену → | SOLENOID, PICK-UP MF5730,MF5750 |
| 2 | FM2-1069-000 запросить цену → | GEAR узел |
| 3 | FU5-0707-000 запросить цену → | GEAR,51T |
| 4 | FU5-0709-000 запросить цену → | GEAR,17T |
| 5 | FH5-1081-000 запросить цену → | MOTOR, MAIN, STEPPING MF5630,MF5650 |
| 5 | FH5-1130-000 запросить цену → | MOTOR, MAIN, STEPPING MF5730,MF5750 |
| 6 | FU5-0700-000 запросить цену → | GEAR,163T |
| 7 | FU5-0701-000 запросить цену → | GEAR,91T/115T |
| 8 | FU5-0702-000 запросить цену → | GEAR, 18T/107T |
| 9 | FU5-0703-000 запросить цену → | GEAR, 17T |
| 10 | FU5-0704-000 запросить цену → | GEAR, 55T |
| 11 | FU5-0714-000 запросить цену → | GEAR, 25T |
| 12 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 13 | FU5-0705-000 запросить цену → | GEAR, 22T/86T |
| 14 | FU5-0710-000 запросить цену → | GEAR, 19T/35T |
| 15 | FU5-2429-000 запросить цену → | SPRING,DRUM CONTACT PIN |
| 16 | FC5-4878-000 запросить цену → | PIN,DRUM CONTACT |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB2-7300-607 запросить цену → | SCREW, W/WASHER, M3X6 |

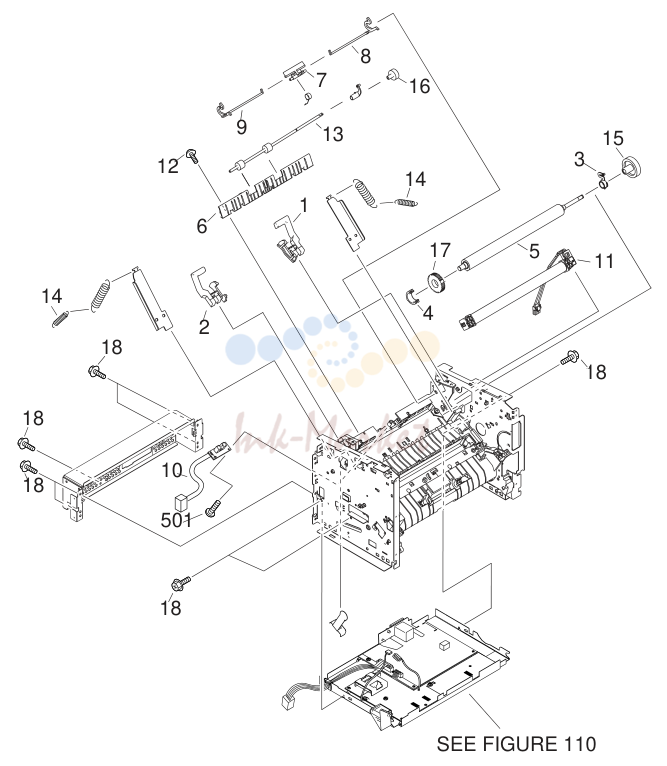

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4827-000 запросить цену → | LEVER, PRESSURE RELEASE, RIGHT |
| 2 | FC5-4828-000 запросить цену → | LEVER, PRESSURE RELEASE, LEFT |
| 3 | FC5-4829-000 запросить цену → | USHING,ROLLER PRESSURE,RIGHT |
| 4 | FC5-4830-000 запросить цену → | BUSHING,ROLLER PRESSURE,LEFT |
| 5 | FC5-4871-000 запросить цену → | ROLLER,PRESSURE |
| 6 | FC5-4832-000 запросить цену → | GUIDE,DELIVERY |
| 7 | FC5-4834-000 запросить цену → | FLAG, DELIVERY SENSOR |
| 8 | FC5-4861-000 запросить цену → | LEVER,PRESS RELEASE SENS,RIGHT |
| 9 | FC5-4862-000 запросить цену → | LEVER,PRESS RELEASE SENS,LEFT |
| 10 | FM5-5264-000 запросить цену → | DELIVERY SENSOR плата узел MF5630,MF5650 |
| 10 | FM5-5305-000 запросить цену → | DELIVERY SENSOR плата узел MF5730,MF5750 |
| 11 | FM2-1066-000 запросить цену → | FILM узел MF5630,MF5650 |
| 11 | FM2-1850-000 запросить цену → | FILM узел MF5730,MF5750 |
| 12 | XA9-1502-000 запросить цену → | SCREW,W/WASHER,M4 |
| 13 | FL2-1044-000 запросить цену → | ROLLER,FACE-UP |
| 14 | FU5-2425-000 запросить цену → | SPRING,PRESSURE GROUNDING |
| 15 | FU5-0713-000 запросить цену → | GEAR, 29T |
| 16 | FU5-0698-000 запросить цену → | GEAR,ROLL,FACE-UP |
| 17 | FC5-4860-000 запросить цену → | RUBBER RING,CONDUCTIVE |
| 18 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

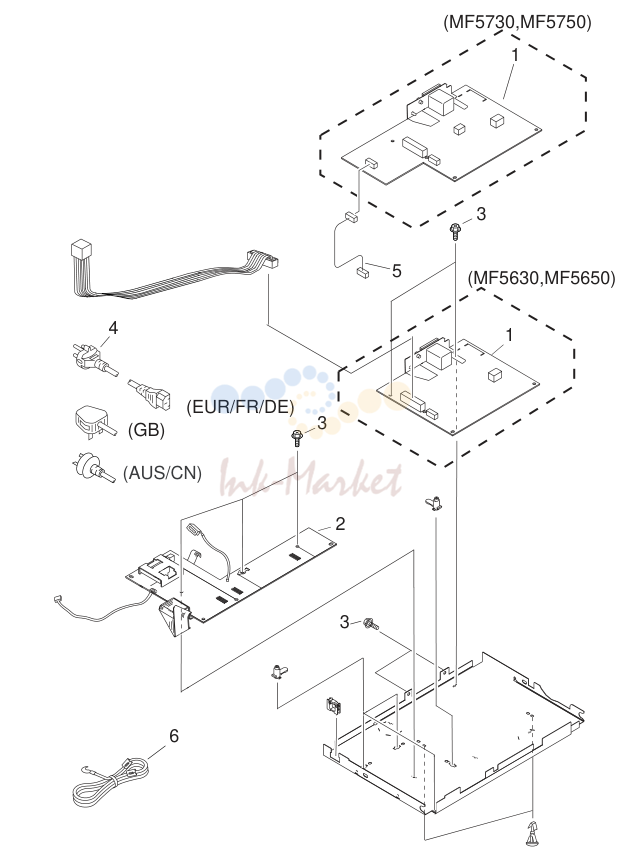

POWER SUPPLY ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | FH3-2681-000 запросить цену → | POWER SUPPLY узел MF5630,MF5650 EUR MF5630,MF5650 |
| 1 | FH3-2683-000 запросить цену → | POWER SUPPLY узел ASIA&AU&CN&KR |
| 1 | FH3-2697-000 запросить цену → | POWER SUPPLY узел MF5730,MF5750 |
| 2 | FM5-5262-000 запросить цену → | HIGH-VOLTAGE плата узел MF5630,MF5650 |
| 2 | FG3-3666-000 запросить цену → | HIGH-VOLTAGE плата узел MF5730,MF5750 |
| 3 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 MF5630,MF5650 |
| 4 | FM5-5292-000 запросить цену → | CORD, POWER DE&FR&EUR |
| 4 | FM5-5293-000 запросить цену → | CORD, POWER MF5630,MF5650 GB |
| 4 | FM5-5294-000 запросить цену → | CORD, POWER MF5630,MF5650 CN |
| 4 | FM5-5296-000 запросить цену → | CORD, POWER MF5630,MF5650 AU |
| 4 | FG3-3836-000 запросить цену → | CORD, POWER MF5730,MF5750 |
| 5 | FG3-4002-000 запросить цену → | CABLE, PSU-NSU MF5750 |
| 6 | FG3-3837-000 запросить цену → | CORD, GROUNDING MF5730,MF5750 |

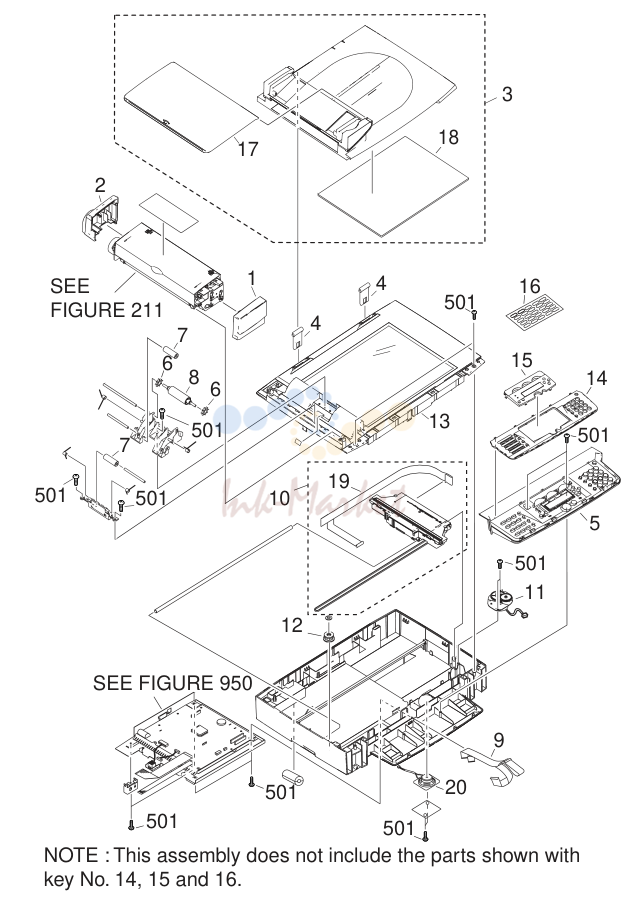

SCANNER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FY6-0373-000 запросить цену → | SCANNER ASS'Y MF5630 | |
| FY6-0372-000 запросить цену → | SCANNER ASS'Y MF5650 | |
| FY6-0391-000 запросить цену → | SCANNER ASS'Y MF5730 | |
| FY6-0392-000 запросить цену → | SCANNER ASS'Y MF5750 | |
| 1 | FY1-1201-000 запросить цену → | COVER, ADF, FRONT MF5630,MF5650 |
| 1 | FY1-1222-000 запросить цену → | COVER, ADF, FRONT MF5730 |
| 2 | FY1-1202-000 запросить цену → | COVER, ADF, REAR MF5630,MF5650 |
| 2 | FY1-1223-000 запросить цену → | COVER, ADF, REAR MF5730 |
| 3 | FY6-0362-000 запросить цену → | DOCUMENT COVER ASS'Y MF5630,MF5650 |
| 3 | FY6-0393-000 запросить цену → | DOCUMENT COVER ASS'Y MF5730 |
| 4 | FY1-1206-000 запросить цену → | HINGE MF5630,MF5650 |
| 4 | FY1-1226-000 запросить цену → | HINGE MF5730 |
| 5 | FY6-0364-000 запросить цену → | OPERATION PANEL узел MF5630 |
| 5 | FY6-0363-000 запросить цену → | OPERATION PANEL узел MF5650 |
| 5 | FY6-0394-000 запросить цену → | OPERATION PANEL узел MF5750 |
| 5 | FY6-0395-000 запросить цену → | OPERATION PANEL узел MF5730 |
| 6 | HC1-0604-000 запросить цену → | ROLLER, DOCUMENT PRESSURE |
| 7 | HU1-6002-000 запросить цену → | ROLLER, BACK-UP |
| 8 | HU1-6004-000 запросить цену → | ROLLER, DOCUMENT DELIVERY |
| 9 | FY3-0284-000 запросить цену → | FLAT CABLE узел MF5630,MF5650 |
| 9 | FY3-0294-000 запросить цену → | FLAT CABLE узел MF5730 |
| 10 | FY6-0374-000 запросить цену → | CCD узел MF5630,MF5650 |
| 10 | FY6-0396-000 запросить цену → | CCD узел MF5730 |
| 11 | FY6-0371-000 запросить цену → | FLAT BED MOTOR узел MF5630,MF5650 |
| 11 | FY6-0399-000 запросить цену → | FLAT BED MOTOR узел MF5730 |
| 12 | FY5-0186-000 запросить цену → | BELT WHEEL узел MF5630,MF5650 |
| 12 | FY5-0188-000 запросить цену → | BELT WHEEL узел MF5730 |
| 13 | FY6-0369-000 запросить цену → | SCANNER COVER ASS'Y MF5630,MF5650 |
| 13 | FY6-0397-000 запросить цену → | SCANNER COVER ASS'Y MF5730 |
| 14 | FC5-8074-000 запросить цену → | COVER, OPERATION PANEL MF5630 EUR SEE NOTE |
| 14 | FC5-8076-000 запросить цену → | COVER, OPERATION PANEL MF5650 EUR SEE NOTE |
| 14 | FC5-8084-000 запросить цену → | COVER, OPERATION PANEL MF5630 CN SEE NOTE |
| 14 | FC5-8088-000 запросить цену → | COVER, OPERATION PANEL MF5630 KR SEE NOTE MF5630 AU&ASIAnSEE |
| 14 | FC5-8092-000 запросить цену → | COVER, OPERATION PANEL NOTE |
| 14 | FC5-8086-000 запросить цену → | COVER, OPERATION PANEL MF5650 KR SEE NOTE |
| 14 | FC9-4649-000 запросить цену → | COVER, OPERATION PANEL MF5730 SEE NOTE |
| 14 | FC9-4651-000 запросить цену → | COVER, OPERATION PANEL MF5750 SEE NOTE |
| 15 | FC5-8075-000 запросить цену → | COVER, LCD MF5630 EUR SEE NOTE |
| 15 | FC5-8077-000 запросить цену → | COVER, LCD MF5650 EUR SEE NOTE |
| 15 | FC5-8085-000 запросить цену → | COVER, LCD MF5630 CN SEE NOTE |
| 15 | FC5-8089-000 запросить цену → | COVER, LCD MF5630 KR SEE NOTE |
| 15 | FC5-8087-000 запросить цену → | COVER, LCD MF5650 KR SEE NOTE |
| 15 | FC5-8093-000 запросить цену → | COVER, LCD MF5650 KR SEE NOTE |
| 15 | FC6-4650-000 запросить цену → | COVER, LCD MF5730 SEE NOTE |
| 15 | FC6-4652-000 запросить цену → | COVER, LCD MF5750 SEE NOTE |
| 16 | HC1-1622-000 запросить цену → | LABEL, DESTINATION |
| 17 | FY1-1204-000 запросить цену → | TRAY, DOCUMENT MF5630,MF5650 |
| 17 | FY1-1225-000 запросить цену → | TRAY, DOCUMENT MF5730 |
| 18 | FY1-1205-000 запросить цену → | SHEET, DOCUMENT PRESSURE MF5630,MF5650 |
| 18 | HC1-0625-000 запросить цену → | SHEET, DOCUMENT PRESSURE MF5730 |
| 19 | FY3-0288-000 запросить цену → | CABLE, FLAT, 22P MF5630,MF5650 |
| 19 | FY3-0295-000 запросить цену → | CABLE, FLAT, 22P MF5730 |
| 20 | FY3-0289-000 запросить цену → | SPEAKER узел MF5630,MF5650 |
| 20 | FY3-0296-000 запросить цену → | SPEAKER узел MF5750 |
| 501 | XB4-7300-809 запросить цену → | SCREW, TAP, BINDING HEAD, M3X8 |

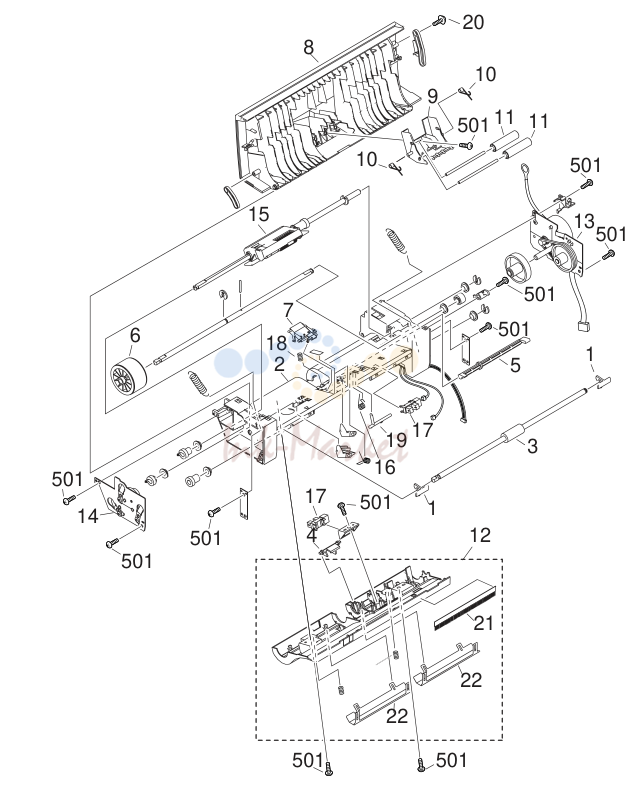

DOCUMENT FEED ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0582-000 запросить цену → | ARM, DOCUMENT PRESSURE |
| 2 | HC1-0584-020 запросить цену → | FRAME, MIDDLE DOCUMENT FEED |
| 3 | HC1-0585-000 запросить цену → | ROLLER, DOCUMENT EJECT |
| 4 | HC1-0565-000 запросить цену → | ARM, DETECTION (DES) |
| 5 | HC1-0583-000 запросить цену → | LEVER, DOCUMENT RELEASE |
| 6 | HC1-0590-000 запросить цену → | ROLLER, DOCUMENT FEED |
| 7 | HM1-0258-000 запросить цену → | SEPARATION GUIDE узел |
| 8 | FY1-1203-000 запросить цену → | COVER, ADF, TOP MF5630,MF5650 |
| 8 | FY1-1224-000 запросить цену → | COVER, ADF, TOP MF5730 |
| 9 | HC1-0563-000 запросить цену → | HOLDER, ROLLER |
| 10 | HU1-2048-000 запросить цену → | SPRING |
| 11 | HU1-6003-000 запросить цену → | ROLLER, BACKUP |
| 12 | HM1-0254-000 запросить цену → | LOWER DOCUMENT FEED ASS'Y |
| 13 | FY6-0370-000 запросить цену → | ADF MOTOR узел MF5630,MF5650 |
| 13 | FY6-0398-000 запросить цену → | ADF MOTOR узел MF5730 |
| 14 | HM1-0256-000 запросить цену → | DOCUMENT FEED GEAR ASS'Y |
| 15 | HM1-0259-000 запросить цену → | SEPARATION ROLLER ASS'Y |
| 16 | HU1-2042-000 запросить цену → | SPRING, DS ARM |
| 17 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 |
| 18 | HU1-2046-000 запросить цену → | SPRING, ADF |
| 19 | HC1-0579-000 запросить цену → | ARM, DETECTION (DS) |
| 20 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 21 | HB1-4072-000 запросить цену → | BRUSH, STATIC DISCHARGE |
| 22 | HL1-0066-000 запросить цену → | WHITE SHEET узел |
| 501 | XB4-7300-809 запросить цену → | SCREW, TAP, BINDING HEAD,M3X8 |
CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4908-000 запросить цену → | PLATE, BACK END LIMIT |
| 2 | HC1-1595-000 запросить цену → | TRAY, CASSETTE EXTENSION |
| 3 | HC1-1574-000 запросить цену → | COVER, CASSETTE UPPER MF5630,MF5650 |
| 3 | FC6-4639-000 запросить цену → | COVER, CASSETTE UPPER MF5730,MF5750 |
| 4 | HM1-0656-060 запросить цену → | CASSETTE узел |
| 5 | HC1-2045-020 запросить цену → | PLATE, SIDE LIMIT, RIGHT |
| 6 | FC5-4913-020 запросить цену → | PLATE, SIDE LIMIT, LEFT |
| 7 | FL2-1047-000 запросить цену → | PAD, SEPARATION |
| 8 | HC1-1575-000 запросить цену → | COVER,CASSETTE,FRONT |
| 9 | FU5-2434-000 запросить цену → | SPRING,PAD |
| 501 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
комментарии
