Canon imageCLASS MF4400 MF4500 D500 series — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- ACCESSORIES
- EXTERNAL COVERS, PANELS, ETC.(DADF model)
- EXTERNAL COVERS, PANELS, ETC.(ADF model)
- SEE FIGURE 101

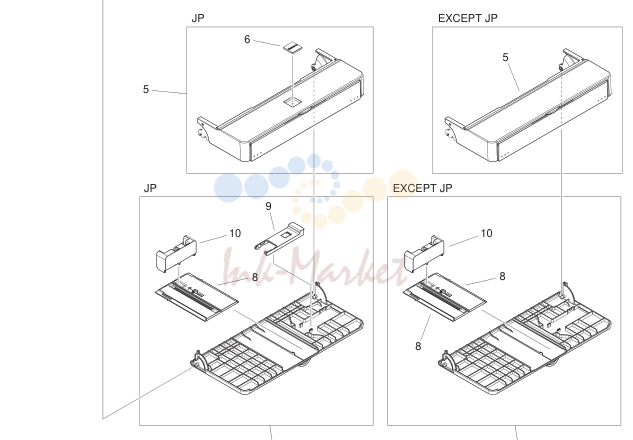

- FRONT COVER ASS'Y

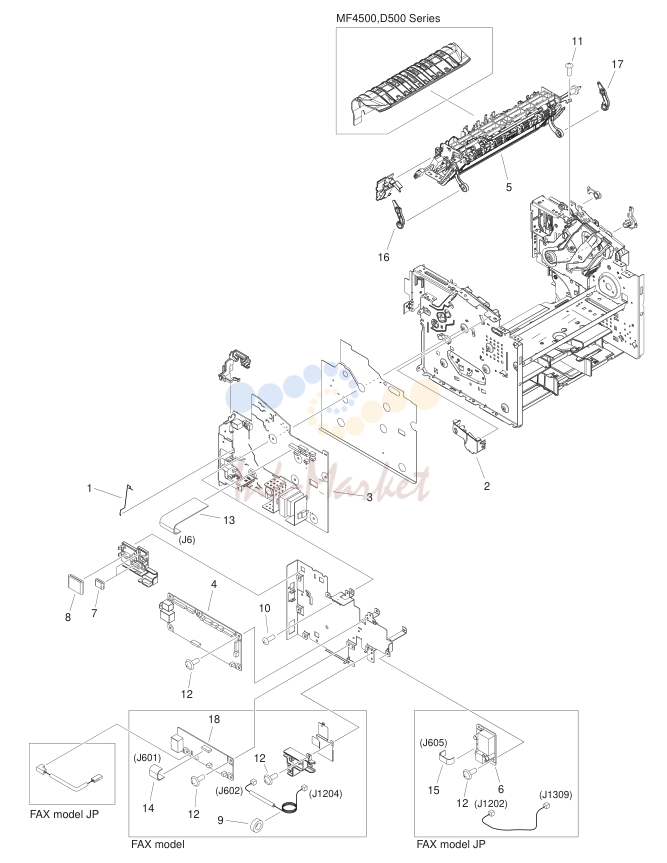

- INTERNAL COMPONENTS 1

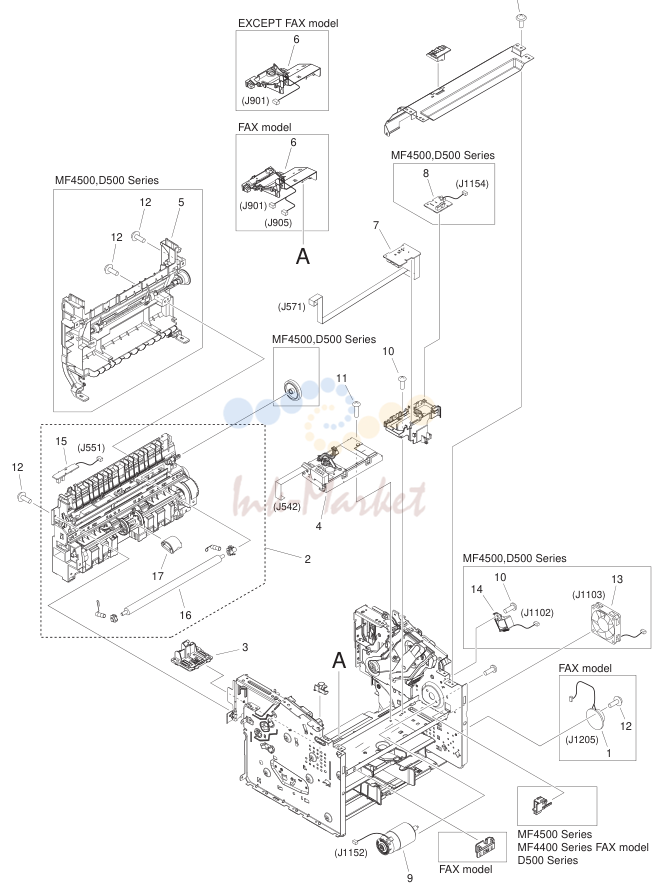

- INTERNAL COMPONENTS 2

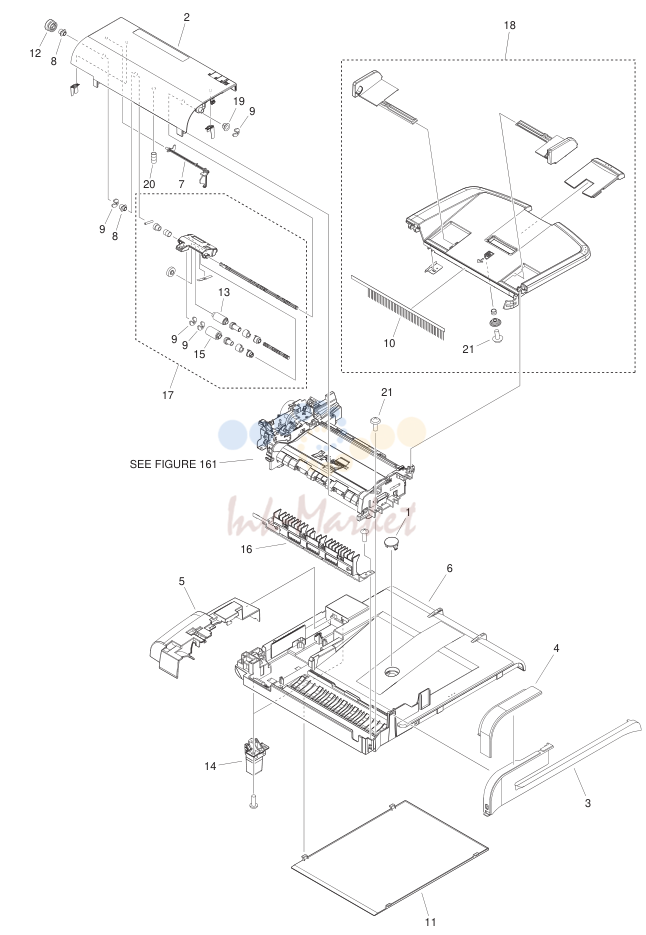

- ADF ASS'Y (DADF model)

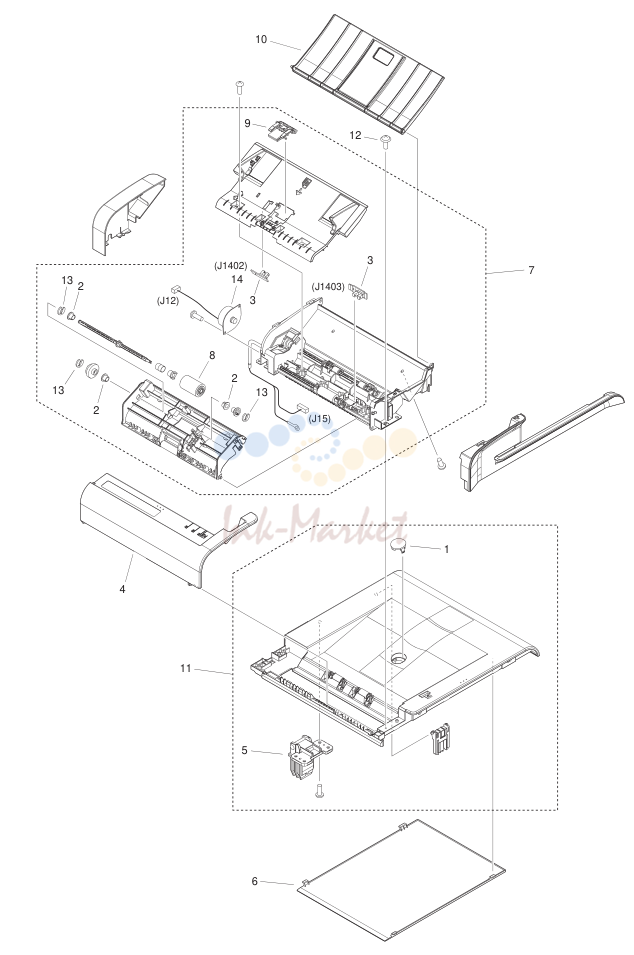

- ADF ASS'Y (ADF model)

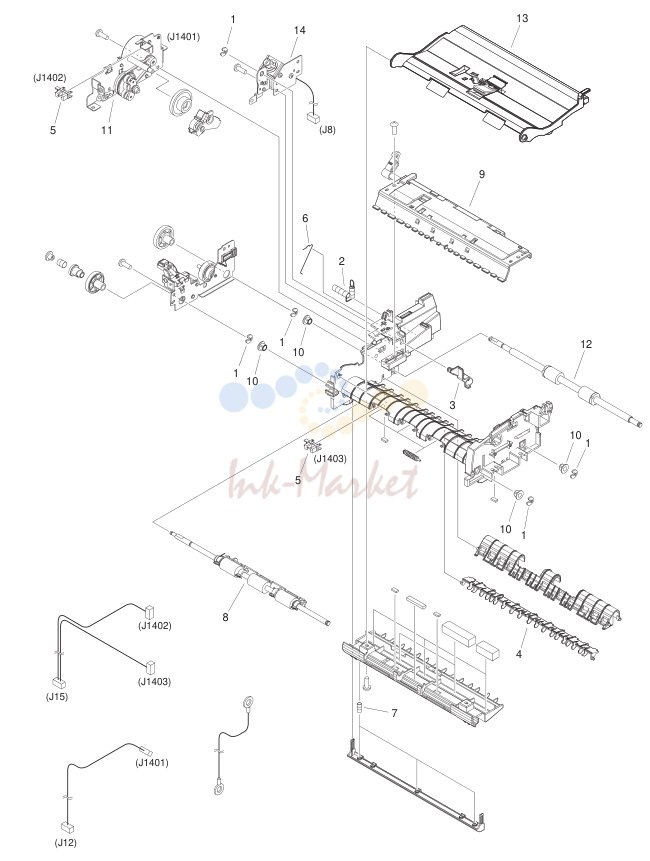

- ADF PAPER FEED ASS'Y (DADF model)

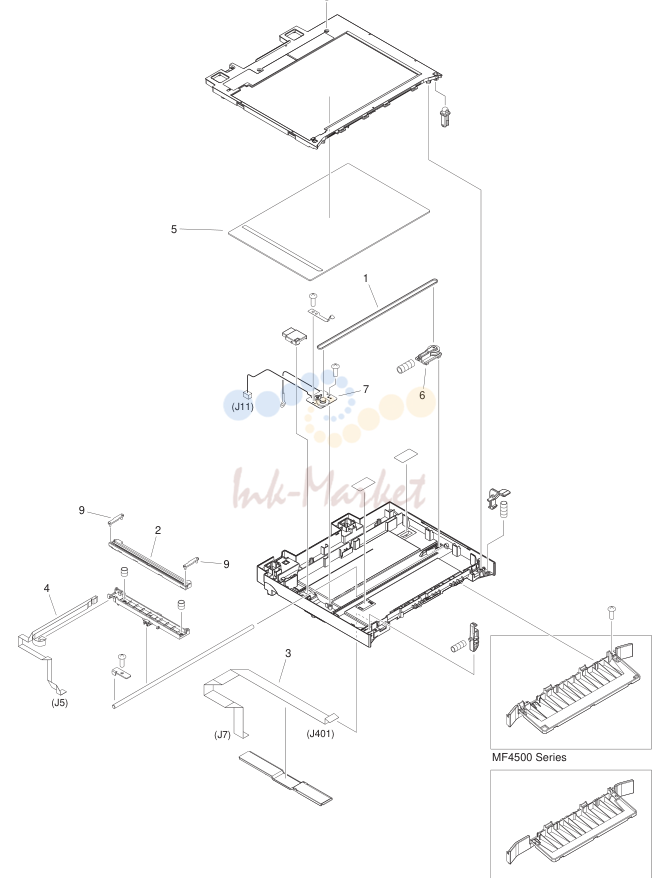

- READER в сборе (DADF model)

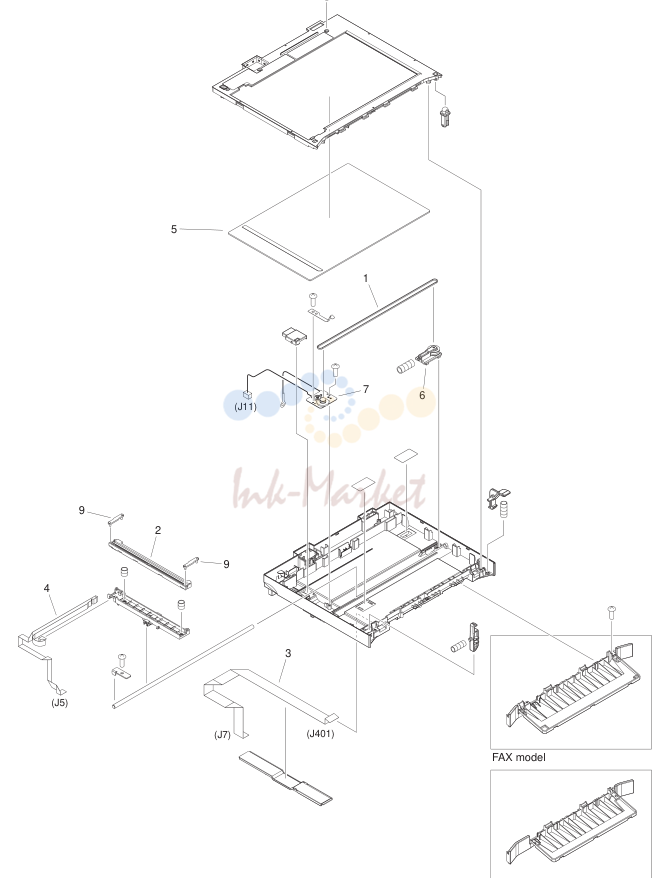

- READER в сборе (ADF model)

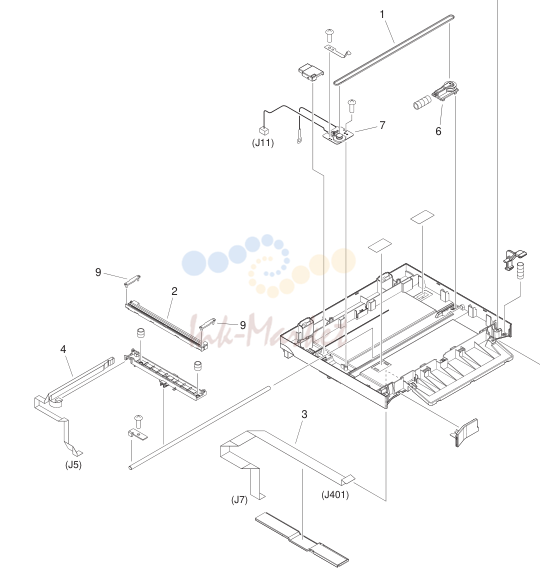

- READER в сборе (COPYBOARD model)

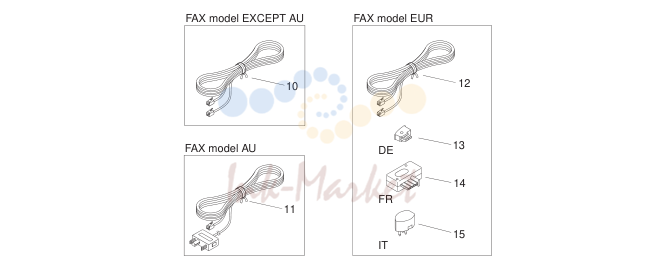

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK3-1502-000 запросить цену → | CD-ROM, USER SOFTWARE MF4580dn,4570dn |
| 1 | FK3-1513-000 запросить цену → | CD-ROM, USER SOFTWARE Japanese MF4550d Japanese |
| 1 | FK3-1521-000 запросить цену → | CD-ROM, USER SOFTWARE MF4450,4430,4410 |
| 1 | FK3-1509-000 запросить цену → | CD-ROM, USER SOFTWARE Japanese MF4420n |
| 1 | FK3-1500-000 запросить цену → | CD-ROM, USER SOFTWARE US English MF4570dn |
| 1 | FK3-1519-000 запросить цену → | CD-ROM, USER SOFTWARE US English MF4450 |
| 1 | FK3-1528-000 запросить цену → | CD-ROM, USER SOFTWARE US English D550,520 Canadian French |
| 1 | FK3-1501-000 запросить цену → | CD-ROM, USER SOFTWARE MF4570dn |
| 1 | FK3-1520-000 запросить цену → | CD-ROM, USER SOFTWARE Canadian French MF4450 Canadian French |
| 1 | FK3-1529-000 запросить цену → | CD-ROM, USER SOFTWARE D550,520 |
| 1 | FK3-1505-000 запросить цену → | CD-ROM, USER SOFTWARE English MF4580dn,4570dn |
| 1 | FK3-1516-000 запросить цену → | CD-ROM, USER SOFTWARE English MF4550d |
| 1 | FK3-1524-000 запросить цену → | CD-ROM, USER SOFTWARE English MF4450,4412 |
| 1 | FK3-1510-000 запросить цену → | CD-ROM, USER SOFTWARE English MF4420n |
| 1 | FK3-1532-000 запросить цену → | CD-ROM, USER SOFTWARE English D520 English,Chinese,Korean |
| 1 | FK3-1506-000 запросить цену → | CD-ROM, USER SOFTWARE MF4580dn,4570dn English,Chinese,Korean |
| 1 | FK3-1517-000 запросить цену → | CD-ROM, USER SOFTWARE MF4553d,4552d,4550d English,Chinese,Korean |
| 1 | FK3-1525-000 запросить цену → | CD-ROM, USER SOFTWARE MF4453,4452,4450,4430 English,Chinese,Korean |
| 1 | FK3-1511-000 запросить цену → | CD-ROM, USER SOFTWARE MF4420n English,Chinese,Korean |
| 1 | FK3-1533-000 запросить цену → | CD-ROM, USER SOFTWARE D520 UK English,French,Italian,Ger |
| 1 | FK3-1503-000 запросить цену → | CD-ROM, USER SOFTWARE man,Spanish MF4580dn,4570dn UK |
| 1 | FK3-1514-000 запросить цену → | CD-ROM, USER SOFTWARE English,French,Italian,Ger man,Spanish MF4550d |
| 1 | FK3-1522-000 запросить цену → | CD-ROM, USER SOFTWARE man,Spanish MF4450,4430,4410 UK |
| 1 | FK3-1530-000 запросить цену → | CD-ROM, USER SOFTWARE English,French,Italian,Ger man,Spanish D550,520 UK |
| 1 | FK3-1504-000 запросить цену → | CD-ROM, USER SOFTWARE English,Russian,Dutch,Pol ish MF4580dn,4570dn UK |
| 1 | FK3-1515-000 запросить цену → | CD-ROM, USER SOFTWARE English,Russian,Dutch,Pol ish MF4550d UK |
| 1 | FK3-1523-000 запросить цену → | CD-ROM, USER SOFTWARE English,Russian,Dutch,Pol ish MF4450,4430,4410 UK |
| 1 | FK3-1531-000 запросить цену → | CD-ROM, USER SOFTWARE English,Russian,Dutch,Pol ish D550,520 |
| 2 | FC0-1902-000 запросить цену → | LABEL, DESTINATION FAX model MF4500,4400 Series |
| 3 | FC0-1987-000 запросить цену → | LABEL, PANEL CA,LTN |
| 3 | FC0-1988-000 запросить цену → | LABEL, PANEL D500 Series CA,LTN |
| 4 | FK2-4390-000 запросить цену → | CORD, POWER 100V JP |
| 5 | FK2-1311-000 запросить цену → | CORD, POWER 120V TW |
| 6 | FK2-4393-000 запросить цену → | CORD, POWER 120V US,CA,LTN |
| 7 | FK2-1316-000 запросить цену → | CORD, POWER 230V CN |
| 7 | FK2-1317-000 запросить цену → | CORD, POWER 230V AU |
| 8 | FK2-6890-000 запросить цену → | CORD, POWER 230V LTN,SG,HK,KR,EUR |
| 9 | FK2-7595-000 запросить цену → | CABLE, USB EXCEPT US,CA,LTN,EUR |
| 10 | HH2-2824-000 запросить цену → | CORD, MODULER FAX model EXCEPT AU |
| 11 | QK1-6455-000 запросить цену → | CORD, MODULER FAX model AU |
| 12 | QK1-6441-000 запросить цену → | CORD, MODULER FAX model EUR |
| 13 | QK1-6443-000 запросить цену → | PLUG FAX model EUR DE |
| 14 | QK1-6446-000 запросить цену → | PLUG FAX model EUR FR |
| 15 | QK1-6449-000 запросить цену → | PLUG FAX model EUR IT |

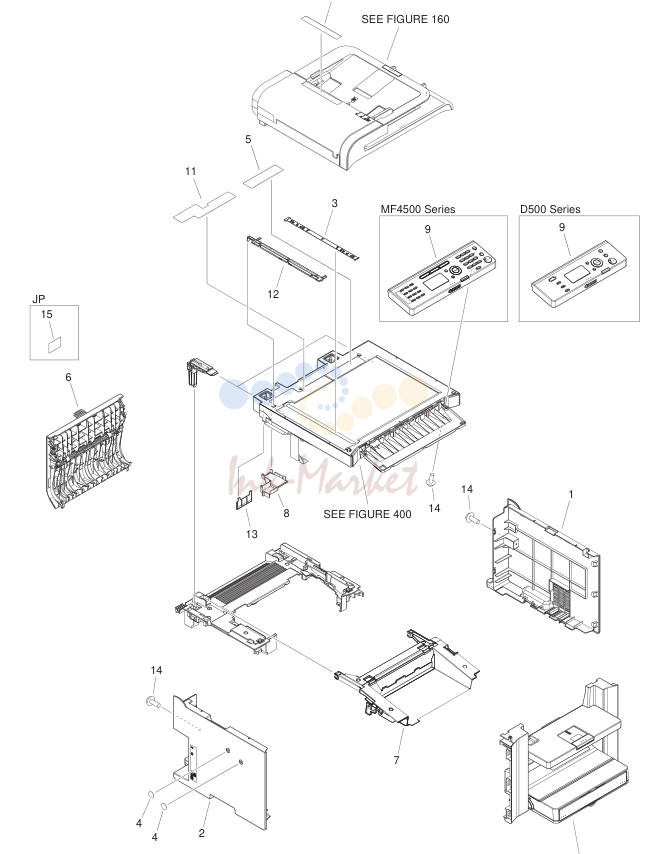

EXTERNAL COVERS, PANELS, ETC.(DADF model)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-1648-000 запросить цену → | COVER, RIGHT EXCEPT JP |
| 1 | FC0-1828-000 запросить цену → | COVER, RIGHT JP |
| 2 | FC0-1647-000 запросить цену → | COVER, LEFT MF4580dn EXCEPT JP |
| 2 | FC0-1850-000 запросить цену → | COVER, LEFT MF4580dn JP |
| 2 | FC0-1848-000 запросить цену → | COVER, LEFT D550 |
| 3 | FC0-1760-000 запросить цену → | PLATE, PAPER SIZE |
| 4 | FC6-5204-000 запросить цену → | SHEET, HANDSET |
| 5 | FC9-1324-000 запросить цену → | LABEL, COPY PROHIBITION JP,LTN,SG,HK,AU,KR |
| 5 | FC8-9307-000 запросить цену → | LABEL, COPY PROHIBITION US,CA,LTN,EUR |
| 6 | FM4-6898-000 запросить цену → | DUPLEXING DOOR ASS'Y |
| 7 | FM4-6901-000 запросить цену → | CARTRIDGE DOOR ASS'Y MF4580dn |
| 7 | FM4-6956-000 запросить цену → | CARTRIDGE DOOR ASS'Y D550 |
| 8 | FC0-1771-000 запросить цену → | GUIDE, CABLE |
| 9 | FM4-6961-000 запросить цену → | CONTROL PANEL ASS'Y MF4580dn JP MF4580dn |
| 9 | FM4-6938-000 запросить цену → | CONTROL PANEL ASS'Y LTN,SG,HK,AU |
| 9 | FM4-6953-000 запросить цену → | CONTROL PANEL ASS'Y MF4580dn KR |
| 9 | FM4-6957-000 запросить цену → | CONTROL PANEL ASS'Y MF4580dn EUR |
| 9 | FM4-6923-000 запросить цену → | CONTROL PANEL ASS'Y D550 US,CA,LTN |
| 9 | FM4-6959-000 запросить цену → | CONTROL PANEL ASS'Y D550 EUR |
| 10 | FC0-1708-000 запросить цену → | LABEL, DOCUMENT PROHIBITION |
| 11 | FC0-1930-000 запросить цену → | LABEL, GLASS CLEANING US,CA,LTN |
| 11 | FC0-1772-000 запросить цену → | LABEL, GLASS CLEANING EUR |
| 11 | FC0-1934-000 запросить цену → | LABEL, GLASS CLEANING JP,LTN,SG,HK,AU,KR |
| 12 | FL3-5063-000 запросить цену → | HOLDER, DOCUMENT GUIDE |
| 13 | FC0-1787-000 запросить цену → | COVER, HINGE BLANKING |
| 14 | FC8-1370-000 запросить цену → | AR SCREW, TP, M3X6 |
| 15 | FC0-2037-000 запросить цену → | LABEL, GROUNDING CAUTION JP |

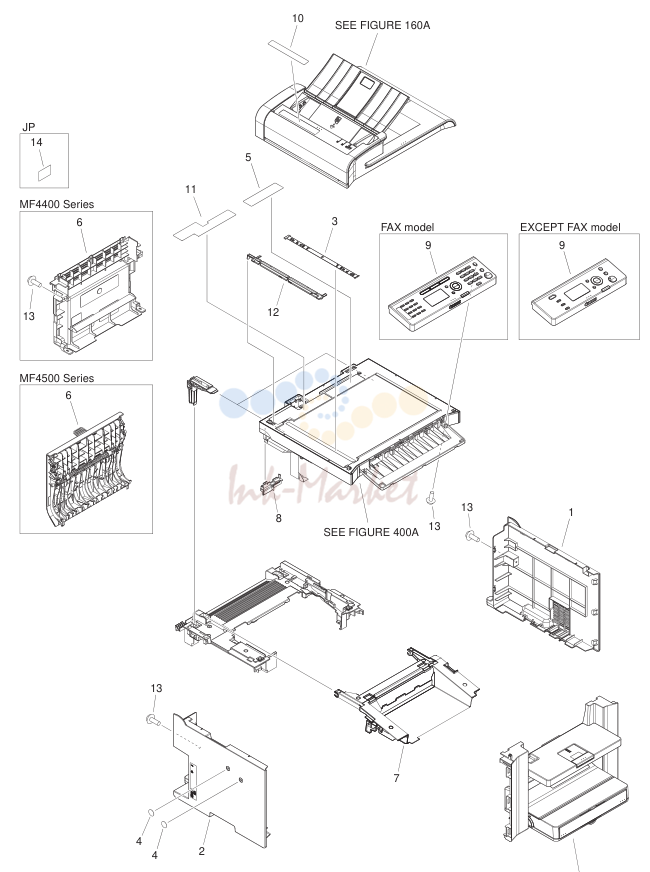

EXTERNAL COVERS, PANELS, ETC.(ADF model)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-1648-000 запросить цену → | COVER, RIGHT JP,CN |
| 1 | FC0-1828-000 запросить цену → | COVER, RIGHT MF4500 Series JP,CN MF4400 Series EXCEPT |
| 1 | FC0-1773-000 запросить цену → | COVER, RIGHT JP,CN |
| 1 | FC0-1862-000 запросить цену → | COVER, RIGHT MF4400 Series JP,CN MF4570dn EXCEPT |
| 2 | FC0-1647-000 запросить цену → | COVER, LEFT JP,CN |
| 2 | FC0-1850-000 запросить цену → | COVER, LEFT MF4570dn JP,CN |
| 2 | FC0-1852-000 запросить цену → | COVER, LEFT MF4550d EXCEPT JP,CN |
| 2 | FC0-1854-000 запросить цену → | COVER, LEFT MF4550d JP,CN |
| 2 | FC0-1851-000 запросить цену → | COVER, LEFT MF4450 EXCEPT JP,CN |
| 2 | FC0-1853-000 запросить цену → | COVER, LEFT MF4450 JP,CN |
| 2 | FC0-1890-000 запросить цену → | COVER, LEFT MF4430 EXCEPT JP |
| 2 | FC0-1891-000 запросить цену → | COVER, LEFT MF4430 JP |
| 3 | FC0-1760-000 запросить цену → | PLATE, PAPER SIZE MF4500 Series |
| 3 | FC0-1881-000 запросить цену → | PLATE, PAPER SIZE MF4400 Series |
| 4 | FC6-5204-000 запросить цену → | SHEET, HANDSET MF4500 Series |
| 4 | FC0-1986-000 запросить цену → | SHEET, HANDSET MF4400 Series |
| 5 | FC9-1324-000 запросить цену → | LABEL, COPY PROHIBITION EXCEPT US,CA,LTN,EUR |
| 5 | FC8-9307-000 запросить цену → | LABEL, COPY PROHIBITION US,CA,LTN,EUR |
| 6 | FM4-6898-000 запросить цену → | DUPLEXING DOOR ASS'Y MF4500 Series |
| 6 | FC0-1640-000 запросить цену → | COVER, REAR MF4400 Series |
| 7 | FM4-6901-000 запросить цену → | CARTRIDGE DOOR ASS'Y |
| 8 | FC0-1717-000 запросить цену → | GUIDE, CABLE, D MF4500 Series |
| 8 | FC0-1818-000 запросить цену → | GUIDE, CABLE, D MF4400 Series |
| 9 | FM4-7518-000 запросить цену → | CONTROL PANEL ASS'Y MF4570dn JP |
| 9 | FM4-6922-000 запросить цену → | CONTROL PANEL ASS'Y MF4570dn US,CA,LTN |
| 9 | FM4-6960-000 запросить цену → | CONTROL PANEL ASS'Y MF4570dn TW MF4570dn |
| 9 | FM4-7496-000 запросить цену → | CONTROL PANEL ASS'Y LTN,SG,HK.AU |
| 9 | FM4-6963-000 запросить цену → | CONTROL PANEL ASS'Y MF4570dn CN |
| 9 | FM4-7506-000 запросить цену → | CONTROL PANEL ASS'Y MF4570dn KR |
| 9 | FM4-7512-000 запросить цену → | CONTROL PANEL ASS'Y MF4570dn EUR |
| 9 | FM4-7526-000 запросить цену → | CONTROL PANEL ASS'Y MF4554d KR |
| 9 | FM4-7527-000 запросить цену → | CONTROL PANEL ASS'Y MF4553d KR |
| 9 | FM4-7519-000 запросить цену → | CONTROL PANEL ASS'Y MF4550d JP |
| 9 | FM4-7497-000 запросить цену → | CONTROL PANEL ASS'Y MF4550d LTN,SG,HK.AU |
| 9 | FM4-7501-000 запросить цену → | CONTROL PANEL ASS'Y MF4550d CN |
| 9 | FM4-7507-000 запросить цену → | CONTROL PANEL ASS'Y MF4550d KR |
| 9 | FM4-7513-000 запросить цену → | CONTROL PANEL ASS'Y MF4550d EUR |
| 9 | FM4-7528-000 запросить цену → | CONTROL PANEL ASS'Y MF4453 KR |
| 9 | FM4-7504-000 запросить цену → | CONTROL PANEL ASS'Y MF4452 CN |
| 9 | FM4-7520-000 запросить цену → | CONTROL PANEL ASS'Y MF4450 JP |
| 9 | FM4-6971-000 запросить цену → | CONTROL PANEL ASS'Y MF4450 US,CA,LTN |
| 9 | FM4-7523-000 запросить цену → | CONTROL PANEL ASS'Y MF4450 TW |
| 9 | FM4-7499-000 запросить цену → | CONTROL PANEL ASS'Y MF4450 LTN,SG,HK |
| 9 | FM4-7502-000 запросить цену → | CONTROL PANEL ASS'Y MF4450 CN |
| 9 | FM4-7508-000 запросить цену → | CONTROL PANEL ASS'Y MF4450 KR |
| 9 | FM4-7514-000 запросить цену → | CONTROL PANEL ASS'Y MF4450 EUR |
| 9 | FM4-6962-000 запросить цену → | CONTROL PANEL ASS'Y MF4430 JP |
| 9 | FM4-6954-000 запросить цену → | CONTROL PANEL ASS'Y MF4430 KR |
| 9 | FM4-6958-000 запросить цену → | CONTROL PANEL ASS'Y MF4430 EUR |
| 10 | FC0-1708-000 запросить цену → | LABEL, DOCUMENT PROHIBITION MF4500 Series |
| 10 | FC0-1936-000 запросить цену → | LABEL, DOCUMENT PROHIBITION MF4400 Series MF4500 Series |
| 11 | FC0-1930-000 запросить цену → | LABEL, GLASS CLEANING US,CA,LTN MF4400 Series |
| 11 | FC0-1931-000 запросить цену → | LABEL, GLASS CLEANING US,CA,LTN |
| 11 | FC0-1772-000 запросить цену → | LABEL, GLASS CLEANING MF4500 Series EUR |
| 11 | FC0-1929-000 запросить цену → | LABEL, GLASS CLEANING MF4400 Series EUR MF4500 Series EXCEPT |
| 11 | FC0-1934-000 запросить цену → | LABEL, GLASS CLEANING US,CA,LTN,EUR MF4400 Series EXCEPT |
| 11 | FC0-1935-000 запросить цену → | LABEL, GLASS CLEANING US,CA,LTN,EUR |
| 12 | FL3-5063-000 запросить цену → | HOLDER, DOCUMENT GUIDE MF4500 Series |
| 12 | FL3-5068-000 запросить цену → | HOLDER, DOCUMENT GUIDE MF4400 Series |
| 13 | FC8-1370-000 запросить цену → | AR SCREW, TP, M3X6 |
| 14 | FC0-2037-000 запросить цену → | LABEL, GROUNDING CAUTION MF4500 Series JP |
| 14 | FC0-2038-000 запросить цену → | LABEL, GROUNDING CAUTION MF4400 Series JP |

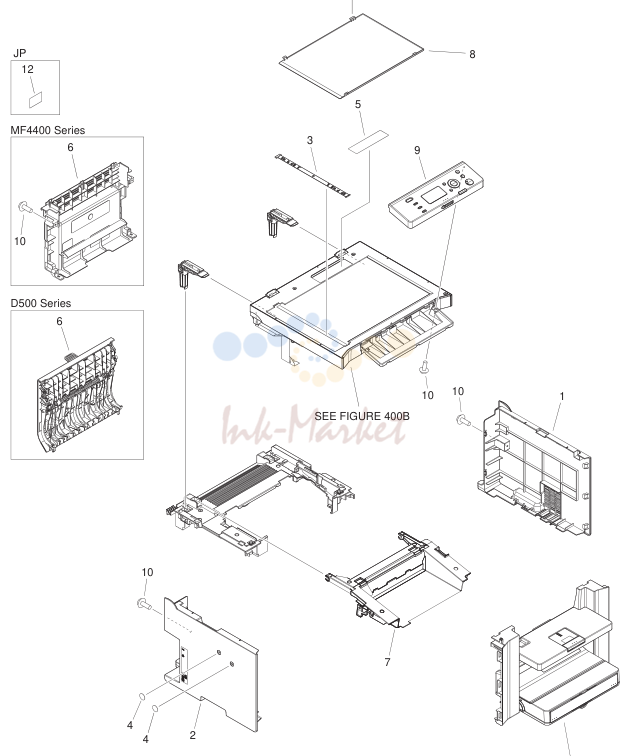

SEE FIGURE 101
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-1773-000 запросить цену → | COVER, RIGHT JP,CN |
| 1 | FC0-1862-000 запросить цену → | COVER, RIGHT MF4400 Series JP,CN |
| 1 | FC0-1648-000 запросить цену → | COVER, RIGHT D500 Series EXCEPT CN |
| 1 | FC0-1828-000 запросить цену → | COVER, RIGHT D500 Series CN |
| 2 | FC0-1888-000 запросить цену → | COVER, LEFT MF4420 AU |
| 2 | FC0-1889-000 запросить цену → | COVER, LEFT MF4420 JP,CN MF4410 EXCEPT JP,CN |
| 2 | FC0-1890-000 запросить цену → | COVER, LEFT MF4412 LTN,SG,HK MF4410 JP,CN MF4412 |
| 2 | FC0-1891-000 запросить цену → | COVER, LEFT CN |
| 2 | FC0-1848-000 запросить цену → | COVER, LEFT D500 Series EXCEPT CN |
| 2 | FC0-1849-000 запросить цену → | COVER, LEFT D500 Series CN |
| 3 | FC0-1881-000 запросить цену → | PLATE, PAPER SIZE MF4400 Series |
| 3 | FC0-1760-000 запросить цену → | PLATE, PAPER SIZE D500 Series |
| 4 | FC6-5204-000 запросить цену → | SHEET, HANDSET MF4400 Series |
| 4 | FC0-1986-000 запросить цену → | SHEET, HANDSET D500 Series |
| 5 | FC9-1324-000 запросить цену → | LABEL, COPY PROHIBITION EXCEPT US,CA,LTN,EUR |
| 5 | FC8-9307-000 запросить цену → | LABEL, COPY PROHIBITION US,CA,LTN,EUR |
| 6 | FM4-6898-000 запросить цену → | DUPLEXING DOOR ASS'Y D500 Series |
| 6 | FC0-1640-000 запросить цену → | COVER, REAR MF4400 Series |
| 7 | FM4-6901-000 запросить цену → | CARTRIDGE DOOR ASS'Y MF4400 Series |
| 7 | FM4-6956-000 запросить цену → | CARTRIDGE DOOR ASS'Y D500 Series |
| 8 | FC8-0654-000 запросить цену → | PANEL, COPYBOARD |
| 9 | FM4-7521-000 запросить цену → | CONTROL PANEL ASS'Y MF4420n JP |
| 9 | FM4-6951-000 запросить цену → | CONTROL PANEL ASS'Y MF4420n AU |
| 9 | FM4-6964-000 запросить цену → | CONTROL PANEL ASS'Y MF4420n CN |
| 9 | FM4-7500-000 запросить цену → | CONTROL PANEL ASS'Y MF4412 LTN,SG,HK |
| 9 | FM4-7505-000 запросить цену → | CONTROL PANEL ASS'Y MF4412 CN |
| 9 | FM4-7522-000 запросить цену → | CONTROL PANEL ASS'Y MF4410 JP |
| 9 | FM4-7503-000 запросить цену → | CONTROL PANEL ASS'Y MF4410 CN |
| 9 | FM4-7510-000 запросить цену → | CONTROL PANEL ASS'Y MF4410 KR |
| 9 | FM4-7515-000 запросить цену → | CONTROL PANEL ASS'Y MF4410 EUR |
| 9 | FM4-7495-000 запросить цену → | CONTROL PANEL ASS'Y D520 US,CA,LTN |
| 9 | FM4-6952-000 запросить цену → | CONTROL PANEL ASS'Y D520 LTN,SG,HK |
| 9 | FM4-6965-000 запросить цену → | CONTROL PANEL ASS'Y D520 CN |
| 9 | FM4-7516-000 запросить цену → | CONTROL PANEL ASS'Y D520 EUR |
| 10 | FC8-1370-000 запросить цену → | AR SCREW, TP, M3X6 |
| 11 | FM4-6920-000 запросить цену → | COPYBOARD крышка в сборе MF4400 Series |
| 11 | FM4-6936-000 запросить цену → | COPYBOARD крышка в сборе D500 Series |
| 12 | FC0-2038-000 запросить цену → | LABEL, GROUNDING CAUTION JP |
FRONT COVER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM4-6968-000 запросить цену → | FRONT COVER ASS'Y MF4500,4400 Series JP MF4500,4400 Series | |
| FM4-6903-000 запросить цену → | FRONT COVER ASS'Y EXCEPT JP,CN | |
| FM4-6966-000 запросить цену → | FRONT COVER ASS'Y MF4500,4400 Series CN | |
| FM4-6930-000 запросить цену → | FRONT COVER ASS'Y D500 Series EXCEPT CN | |
| FM4-6967-000 запросить цену → | FRONT COVER ASS'Y D500 Series CN MF4500,4400 Series | |
| 1 | FC0-1660-000 запросить цену → | COVER, FRONT EXCEPT JP,CN MF4500,4400 Series |
| 1 | FC0-1834-000 запросить цену → | COVER, FRONT JP,CN |
| 1 | FC0-1833-000 запросить цену → | COVER, FRONT D500 Series EXCEPT CN |
| 1 | FC0-1835-000 запросить цену → | COVER, FRONT D500 Series CN |
| 2 | FC0-1661-000 запросить цену → | COVER, FRONT UPPER MF4500,4400 Series |
| 2 | FC0-1836-000 запросить цену → | COVER, FRONT UPPER D500 Series |
| 3 | FL3-5073-000 запросить цену → | DUST крышка в сборе MF4500,4400 Series |
| 3 | FL3-5074-000 запросить цену → | DUST крышка в сборе D500 Series |
| 4 | FC0-1778-000 запросить цену → | LABEL, SIZE INSTRUCTION MF4500,4400 Series |
| 4 | FC0-1901-000 запросить цену → | LABEL, SIZE INSTRUCTION D500 Series |
| 5 | FM4-6911-000 запросить цену → | DUST крышка в сборе MF4500,4400 Series JP MF4500,4400 Series |
| 5 | FM4-6933-000 запросить цену → | DUST крышка в сборе EXCEPT JP |
| 5 | FM4-6934-000 запросить цену → | DUST крышка в сборе D500 Series |
| 6 | FC5-4822-000 запросить цену → | PLATE, NAME MF4500,4400 Series JP |
| 7 | FM4-7525-000 запросить цену → | PAPER PICK-UP TRAY ASS'Y MF4500,4400 Series JP MF4500,4400 Series |
| 7 | FM4-6907-000 запросить цену → | PAPER PICK-UP TRAY ASS'Y EXCEPT JP |
| 7 | FM4-6932-000 запросить цену → | PAPER PICK-UP TRAY ASS'Y D500 Series |
| 8 | FC0-1663-000 запросить цену → | PLATE, EXTENSION MF4500,4400 Series |
| 8 | FC0-1837-000 запросить цену → | PLATE, EXTENSION D500 Series |
| 9 | FC0-1665-000 запросить цену → | STOPPER, CARD JP |
| 10 | FC0-1664-000 запросить цену → | STOPPER, PAPER |
| 11 | FC0-1981-000 запросить цену → | STOPPER, PAPER DELIVERY MF4500,4400 Series |
| 11 | FC0-1982-000 запросить цену → | STOPPER, PAPER DELIVERY D500 Series |
| 12 | FC0-1979-000 запросить цену → | TRAY, PAPER DELIVERY MF4500,4400 Series |
| 12 | FC0-1980-000 запросить цену → | TRAY, PAPER DELIVERY D500 Series |
INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-1789-000 запросить цену → | SPRING |
| 2 | FM4-6895-000 запросить цену → | SWITCH LEVER ASS'Y |
| 3 | FM4-7057-000 запросить цену → | ENGINE CONTROL плата ASS'Y MF4570dn,4550d,4450 |
| 3 | FM4-7087-000 запросить цену → | ENGINE CONTROL плата ASS'Y MF4580dn,4430,4420n,44 |
| 3 | FM4-7058-000 запросить цену → | ENGINE CONTROL плата ASS'Y 120V |
| 3 | FM4-7059-000 запросить цену → | ENGINE CONTROL плата ASS'Y 230V |
| 4 | FM4-7163-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4580dn JP |
| 4 | FM4-7162-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4580dn EXCEPT JP |
| 4 | FM4-7165-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4570dn JP |
| 4 | FM4-7164-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4570dn EXCEPT JP |
| 4 | FM4-7167-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4550d JP MF4550d EXCEPT JP |
| 4 | FM4-7166-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4553d,4554d |
| 4 | FM4-7283-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4450 JP MF4450 EXCEPT JP |
| 4 | FM4-7282-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4453 |
| 4 | FM4-7171-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4452 |
| 4 | FM4-7172-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4430 |
| 4 | FM4-7173-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4420n MF4410 MF4412 |
| 4 | FM4-7174-000 запросить цену → | MAIN CONTROLLER плата ASS'Y LTN,SG,HK |
| 4 | FM4-7175-000 запросить цену → | MAIN CONTROLLER плата ASS'Y MF4412 CN |
| 4 | FM4-7168-000 запросить цену → | MAIN CONTROLLER плата ASS'Y D550 |
| 4 | FM4-7169-000 запросить цену → | MAIN CONTROLLER плата ASS'Y D520 |
| 5 | FM4-6983-000 запросить цену → | FIXING PAPER DELIVERY ASS'Y 100V |
| 5 | RM1-7576-000 запросить цену → | FIXING PAPER DELIVERY ASS'Y 120V |
| 5 | RM1-7577-000 запросить цену → | FIXING PAPER DELIVERY ASS'Y 230V |
| 6 | FM4-7187-000 запросить цену → | PSEUDO CI плата в сборе FAX model JP |
| 7 | FK2-7600-000 запросить цену → | CORE, RING |
| 8 | FK3-1206-000 запросить цену → | CORE, FERRITE |
| 9 | WE8-6854-000 запросить цену → | CORE, RING FAX model |
| 10 | FC8-1367-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 11 | FC8-1368-000 запросить цену → | AR SCREW, S, M3X6 |
| 12 | FC8-1370-000 запросить цену → | AR SCREW, TP, M3X6 |
| 13 | FK3-1145-000 запросить цену → | CABLE, FLAT, SCNT-CIS |
| 14 | FK3-1174-000 запросить цену → | CABLE, FLAT, SCNT-CIS FAX model JP |
| 14 | FK3-1179-000 запросить цену → | CABLE, FLAT, SCNT-CIS FAX model EXCEPT JP |
| 15 | FK3-1175-000 запросить цену → | CABLE, FLAT, SCNT-CIS FAX model JP |
| 16 | FC0-1644-000 запросить цену → | LINK, PRESSURE RELEASE, LEFT |
| 17 | FC0-1645-000 запросить цену → | LINK, PRESSURE RELEASE, RIGHT FAX model EXCEPT |
| 18 | FM4-7176-000 запросить цену → | NCU плата в сборе JP,AU |
| 18 | FM4-7185-000 запросить цену → | NCU плата в сборе FAX model JP |
| 18 | FM4-7186-000 запросить цену → | NCU плата в сборе FAX model AU |
INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK3-1144-000 запросить цену → | SPEAKER FAX model |
| 2 | FM4-6892-000 запросить цену → | PAPER PICK-UP ASS'Y MF4500,D500 Series |
| 2 | FM4-6926-000 запросить цену → | PAPER PICK-UP ASS'Y MF4400 Series |
| 3 | FM4-6893-000 запросить цену → | SEPARATION PAD ASS'Y |
| 4 | FM4-6894-000 запросить цену → | LASER SCANNER ASS'Y MF4500,D500 Series |
| 4 | FM4-6929-000 запросить цену → | LASER SCANNER ASS'Y MF4400 Series |
| 5 | FM4-6896-000 запросить цену → | DUPLEXING FRAME ASS'Y MF4500,D500 Series |
| 6 | FM4-6900-000 запросить цену → | PHOTO SENSOR ASS'Y, TONER FAX model |
| 6 | FM4-7498-000 запросить цену → | PHOTO SENSOR ASS'Y, MULTI EXCEPT FAX model |
| 7 | FM4-7062-000 запросить цену → | MOTOR плата ASS'Y MF4500,D500 Series |
| 7 | FM4-7063-000 запросить цену → | MOTOR плата ASS'Y MF4400 Series |
| 8 | FM4-7064-000 запросить цену → | DUPLEXING плата ASS'Y MF4500,D500 Series |
| 9 | FM4-7491-000 запросить цену → | MOTOR, DC24V |
| 10 | FC8-1368-000 запросить цену → | AR SCREW, S, M3X6 |
| 11 | FC8-1369-000 запросить цену → | SCREW, S, M3X10 |
| 12 | FC8-1370-000 запросить цену → | AR SCREW, TP, M3X6 |
| 13 | RK2-3438-000 запросить цену → | FAN MF4500,D500 Series |
| 14 | RK2-0420-000 под заказ | SOLENOID MF4500,D500 Series |
| 15 | FM4-7066-000 запросить цену → | PAPER PICK-UP SENSOR плата ASS'Y |
| 16 | RC2-1182-000 запросить цену → | ROLLER, TRANSFER |
| 17 | RL1-1497-000 запросить цену → | ROLLER, PICK-UP |
ADF ASS'Y (DADF model)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-1744-000 запросить цену → | CAP |
| 2 | FC0-1745-000 запросить цену → | COVER, DF |
| 3 | FC0-1747-000 запросить цену → | COVER, DF, FRONT MF4580dn EXCEPT JP |
| 3 | FC0-1796-000 запросить цену → | COVER, DF, FRONT MF4580dn JP |
| 3 | FC0-1795-000 запросить цену → | COVER, DF, FRONT D550 MF4580dn EXCEPT JP |
| 4 | FC0-1748-000 запросить цену → | COVER, DF, FRONT UPPER D550 |
| 4 | FC0-1799-000 запросить цену → | COVER, DF, FRONT UPPER MF4580dn JP MF4580dn EXCEPT JP |
| 5 | FC0-1743-000 запросить цену → | COVER, REAR D550 |
| 5 | FC0-1802-000 запросить цену → | COVER, REAR MF4580dn JP |
| 6 | FC0-1746-000 запросить цену → | COVER, UPPER |
| 7 | FC7-6321-000 запросить цену → | FLAG, DOCUMENT SCANNER |
| 8 | FC9-5060-000 запросить цену → | BUSHING |
| 9 | FC6-5210-000 запросить цену → | RETAINING RING (E-TYRE) |
| 10 | FC9-1345-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 11 | FC8-9210-000 запросить цену → | PANEL, COPYBOARD |
| 12 | FU8-0473-000 запросить цену → | GEAR, 24T |
| 13 | FC8-9251-000 запросить цену → | ROLLER, PICK-UP |
| 14 | FL3-1021-000 запросить цену → | HINGE, ADF |
| 15 | FL3-1023-000 запросить цену → | ROLLER, SEPARATION MF4500 Series EXCEPT |
| 16 | FM3-8677-000 запросить цену → | OPEN/CLOSE PANEL в сборе JP MF4500 Series JP D500 |
| 16 | FM4-7531-000 запросить цену → | OPEN/CLOSE PANEL в сборе Series |
| 17 | FM3-8679-000 запросить цену → | SEPARATION ROLLER ASS'Y |
| 18 | FM4-6913-000 запросить цену → | DOCUMENT TRAY в сборе |
| 19 | FU5-1552-000 запросить цену → | BUSHING |
| 20 | FU7-2018-000 запросить цену → | SPRING, COMPRESSION |
| 21 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
ADF ASS'Y (ADF model)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-1744-000 запросить цену → | CAP MF4500 Series |
| 1 | FC0-1805-000 запросить цену → | CAP MF4400 Series |
| 2 | FU5-1552-000 запросить цену → | BUSHING |
| 3 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 MF4500 Series EXCEPT |
| 4 | FC0-1706-000 запросить цену → | COVER, SADF JP,CN |
| 4 | FC0-1866-000 запросить цену → | COVER, SADF MF4500 Series JP,CN MF4400 Series EXCEPT |
| 4 | FC0-1865-000 запросить цену → | COVER, SADF JP,CN |
| 4 | FC0-1867-000 запросить цену → | COVER, SADF MF4400 Series JP,CN |
| 5 | FC0-1984-000 запросить цену → | HINGE, ADF |
| 6 | FC0-1698-000 запросить цену → | PANEL, COPYBOARD |
| 7 | FM4-6906-000 запросить цену → | ADF в сборе MF4500 Series |
| 7 | FM4-6944-000 запросить цену → | ADF в сборе MF4400 Series |
| 8 | FL2-3453-000 запросить цену → | ROLLER, SEPARATION |
| 9 | FM2-3963-000 запросить цену → | SEPARATION GUIDE узел |
| 10 | FL3-5066-000 запросить цену → | DOCUMENT TRAY в сборе MF4500 Series MF4400 Series EXCEPT |
| 10 | FL3-5067-000 запросить цену → | DOCUMENT TRAY в сборе JP,CN |
| 10 | FL3-5077-000 запросить цену → | DOCUMENT TRAY в сборе MF4400 Series JP,CN |
| 11 | FM4-6882-000 запросить цену → | ADF BASE в сборе MF4500 Series |
| 11 | FM4-6948-000 запросить цену → | ADF BASE в сборе MF4400 Series |
| 12 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 13 | FC6-5210-000 запросить цену → | RETAINING RING (E-TYRE) |
| 14 | FK3-1164-000 запросить цену → | MOTOR, STEPPING |
ADF PAPER FEED ASS'Y (DADF model)
| № | Артикул | Наименование |
|---|---|---|
| FM4-6918-000 запросить цену → | PAPER FEEDER в сборе DADF model | |
| 1 | FC6-5210-000 запросить цену → | RETAINING RING (E-TYRE) |
| 2 | FU7-2021-000 запросить цену → | SPRING, COMPRESSION |
| 3 | FC7-6182-000 запросить цену → | LEVER, ROLLER RELEASE |
| 4 | FC7-6278-000 запросить цену → | FLAPPER, PAPER DELIVERY |
| 5 | WG8-5696-000 запросить цену → | PHOTOINTERRUPTER |
| 6 | FC9-1325-000 запросить цену → | SPRING,SEPARATION SWING ARM |
| 7 | FU6-2249-000 запросить цену → | SPRING, COMPRESSION |
| 8 | FM4-7532-000 запросить цену → | PAPER FEED ROLLER в сборе |
| 9 | FM3-8682-000 запросить цену → | PAPER DELIVERY ASS'Y |
| 10 | FU5-1552-000 запросить цену → | BUSHING |
| 11 | FM3-8685-000 запросить цену → | MOTOR DRIVE ASS'Y |
| 12 | FM3-8690-000 запросить цену → | PAPER DELIVERY ROLLER ASS'Y |
| 13 | FM3-9491-000 запросить цену → | GUIDE в сборе, UPPER |
| 14 | FM4-6919-000 запросить цену → | SOLENOID ASS'Y |
READER в сборе (DADF model)
| № | Артикул | Наименование |
|---|---|---|
| FM4-6915-000 запросить цену → | READER в сборе Series | |
| FM4-7494-000 запросить цену → | READER в сборе DADF model D500 Series | |
| 1 | FC7-3630-000 запросить цену → | BELT, TIMING |
| 2 | FK3-1153-000 запросить цену → | CONTACT IMAGE SENSOR ASS'Y |
| 3 | FK3-1154-000 запросить цену → | CABLE, FLAT, SCNT-OP MF4500 Series |
| 3 | FK3-1157-000 запросить цену → | CABLE, FLAT, SCNT-OP D500 Series |
| 4 | FK3-1160-000 запросить цену → | CABLE, FLAT, SCNT-OP |
| 5 | FL2-5621-000 запросить цену → | COPYBOARD GLASS ASS'Y |
| 6 | FL3-5062-000 запросить цену → | IDLER PULLEY HOLDER ASS'Y |
| 7 | FM4-6916-000 запросить цену → | CIS DRIVE MOTOR ASS'Y |
| 8 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 9 | FC0-1945-000 запросить цену → | SPACER, CIS |
READER в сборе (ADF model)
| № | Артикул | Наименование |
|---|---|---|
| FM4-6904-000 запросить цену → | READER в сборе Series ADF/FAX model MF4400 | |
| FM4-6949-000 запросить цену → | READER в сборе Series | |
| FM4-6950-000 запросить цену → | READER в сборе ADF model MF4400 Series | |
| 1 | FC7-3630-000 запросить цену → | BELT, TIMING |
| 2 | FK3-1153-000 запросить цену → | CONTACT IMAGE SENSOR ASS'Y |
| 3 | FK3-1154-000 запросить цену → | CABLE, FLAT, SCNT-OP FAX model |
| 3 | FK3-1157-000 запросить цену → | CABLE, FLAT, SCNT-OP EXCEPT FAX model |
| 4 | FK3-1160-000 запросить цену → | CABLE, FLAT, SCNT-OP |
| 5 | FL2-8496-000 запросить цену → | COPYBOARD GLASS ASS'Y |
| 6 | FL3-5062-000 запросить цену → | IDLER PULLEY HOLDER ASS'Y |
| 7 | FM4-6916-000 запросить цену → | CIS DRIVE MOTOR ASS'Y |
| 8 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 9 | FC0-1945-000 запросить цену → | SPACER, CIS |
READER в сборе (COPYBOARD model)
| № | Артикул | Наименование |
|---|---|---|
| FM4-6921-000 запросить цену → | READER в сборе MF4400 Series COPYBOARD model | |
| FM4-6937-000 запросить цену → | READER в сборе D500 Series | |
| 1 | FC7-3630-000 запросить цену → | BELT, TIMING |
| 2 | FK3-1153-000 запросить цену → | CONTACT IMAGE SENSOR ASS'Y |
| 3 | FK3-1157-000 запросить цену → | CABLE, FLAT, SCNT-OP |
| 4 | FK3-1160-000 запросить цену → | CABLE, FLAT, SCNT-OP |
| 5 | FL2-5621-000 запросить цену → | COPYBOARD GLASS ASS'Y |
| 6 | FL3-5062-000 запросить цену → | IDLER PULLEY HOLDER ASS'Y |
| 7 | FM4-6916-000 запросить цену → | CIS DRIVE MOTOR ASS'Y |
| 8 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 9 | FC0-1945-000 запросить цену → | SPACER, CIS |
комментарии
