Canon imageCLASS MF4120 MF4122 MF4140 MF4150 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- BASE PLATE ASS'Y
- PAPER PICK-UP ASS'Y
- READER ASS'Y
- FIXING ASS'Y

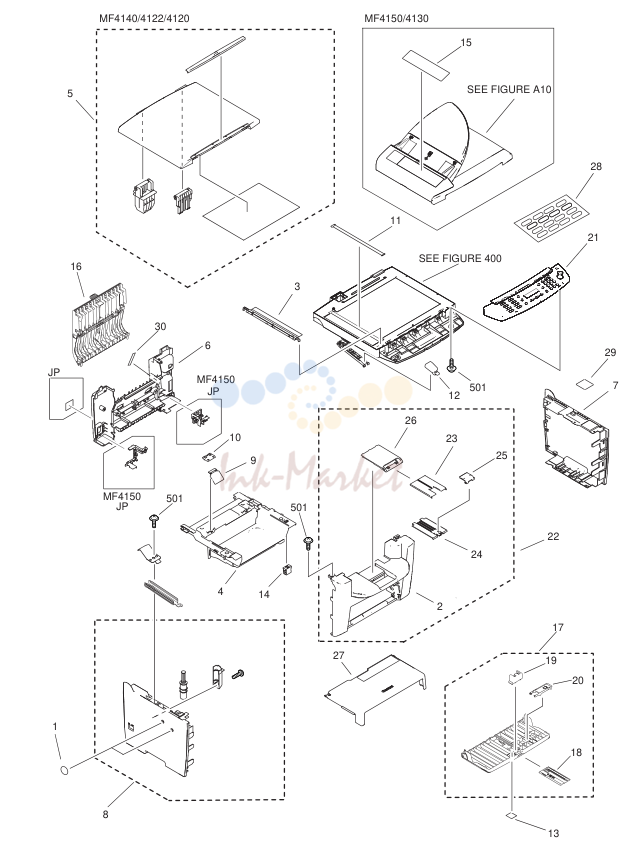

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-5204-000 запросить цену → | SHEET, HANDSET |
| 2 | FL2-5626-000 запросить цену → | COVER узел, FRONT |
| 3 | FL2-5620-000 запросить цену → | HOLDER, DOCUMENT RELEASE SHEET |
| 4 | FC7-3554-000 запросить цену → | COVER, CRG |
| 5 | FM2-8907-000 запросить цену → | COPYBORD COVER ASS'Y |
| 6 | FC7-3743-000 запросить цену → | COVER, REAR MF4130/4122/4120 |
| 6 | FC7-3561-010 запросить цену → | COVER, REAR MF4150/4140 |
| 7 | FC7-3744-000 запросить цену → | COVER, RIGHT 100V |
| 7 | FC7-3566-010 запросить цену → | COVER, RIGHT 120/230V |
| 8 | FM2-8924-000 запросить цену → | LEFT COVER ASS'Y 100V |
| 8 | FM2-8923-000 запросить цену → | LEFT COVER ASS'Y 120/230V |
| 9 | FC7-3648-000 запросить цену → | SHEET, PAPER FEED |
| 10 | FC7-3649-000 запросить цену → | CAP, SHEET |
| 11 | FC7-3710-000 запросить цену → | PLATE, PAPER SIZE A |
| 11 | FC7-3638-000 запросить цену → | PLATE, PAPER SIZE AB |
| 11 | FC7-3711-000 запросить цену → | PLATE, PAPER SIZE INCH |
| 11 | FC7-3712-000 запросить цену → | PLATE, PAPER SIZE INCH/AB |
| 12 | FC7-3714-000 запросить цену → | RETAINER, STAY |
| 13 | FC5-4820-000 запросить цену → | EMBLEM, SATERA 100V |
| 13 | FC7-3728-000 запросить цену → | EMBLEM, LASER SHOT 120/230V |
| 14 | FC7-3729-000 запросить цену → | MAGNET |
| 15 | FC7-3753-000 запросить цену → | SHEET, GLASS CLEANING ADF MODEL 100V ADF MODEL i-SENSYS |
| 15 | FC7-3752-000 запросить цену → | SHEET, GLASS CLEANING MF4150 230V ADF MODEL |
| 15 | FC7-3751-000 запросить цену → | SHEET, GLASS CLEANING imageCLASS MF4150 |
| 16 | FM2-8870-000 запросить цену → | DUPLEXING COVER узел |
| 17 | FM2-8883-000 запросить цену → | PAPER PICK-UP TRAY ASS'Y |
| 18 | FC7-3639-000 запросить цену → | PLATE, EXTENSION |
| 19 | FC7-3656-000 запросить цену → | STOPPER, PAPER |
| 20 | FC7-3657-000 запросить цену → | STOPPER, CARD |
| 21 | FM2-8903-000 запросить цену → | CONTROL PANEL ASS'Y MF4120 ILLUSTRATION |
| 21 | FM2-8919-000 запросить цену → | CONTROL PANEL ASS'Y MF4120 JAPANESE |
| 21 | FM2-8905-000 запросить цену → | CONTROL PANEL ASS'Y MF4120 KOREAN MF4120 SIMPLIFIED |
| 21 | FM2-8920-000 запросить цену → | CONTROL PANEL ASS'Y CHINESE |
| 21 | FM2-8904-000 запросить цену → | CONTROL PANEL ASS'Y MF4122 ENGLISH MF4122 SIMPLIFIED |
| 21 | FM2-8906-000 запросить цену → | CONTROL PANEL ASS'Y CHINESE |
| 21 | FM2-8922-000 запросить цену → | CONTROL PANEL ASS'Y MF4140 ENGLISH |
| 21 | FM2-8918-000 запросить цену → | CONTROL PANEL ASS'Y MF4140 ILLUSTRATION |
| 21 | FM2-8899-000 запросить цену → | CONTROL PANEL ASS'Y MF4150 ENGLISH |
| 21 | FM2-8898-000 запросить цену → | CONTROL PANEL ASS'Y MF4150 ILLUSTRATION |
| 21 | FM2-8869-000 запросить цену → | CONTROL PANEL ASS'Y MF4150 JAPANESE |
| 21 | FM2-8901-000 запросить цену → | CONTROL PANEL ASS'Y MF4150 KOREAN MF4150 SIMPLIFIED |
| 21 | FM2-8900-000 запросить цену → | CONTROL PANEL ASS'Y CHINESE MF4150 TRADITONAL |
| 21 | FM2-8902-000 запросить цену → | CONTROL PANEL ASS'Y CHINESE |
| 21 | FM2-8897-000 запросить цену → | CONTROL PANEL ASS'Y MF4150 US ENGLISH |
| 22 | FM2-8908-000 запросить цену → | FRONT COVER ASS'Y |
| 23 | FC7-3596-000 запросить цену → | TRAY, PAPER DELIVERY |
| 24 | FC7-3597-000 запросить цену → | TRAY, PAPER DELIVERY EXTENSION |
| 25 | FC7-3598-000 запросить цену → | STOPPER, PAPER DELIVERY |
| 26 | FC7-3726-000 запросить цену → | COVER, PAPER DELIVERY TRAY |
| 27 | FC7-3573-000 запросить цену → | COVER, DUST |
| 28 | FC7-3788-000 запросить цену → | LABEL, DESTINATION |
| 29 | FC7-3764-010 запросить цену → | LABEL, JAM CLEARING |
| 30 | FC7-3817-000 запросить цену → | CAP, COVER, REAR |
| 501 | XB4-7300-807 запросить цену → | AR SCREW, TAP TIGHT, BINDING HEAD |
| FC7-3766-000 запросить цену → | LABEL, JAM CLEARING, ADF2 MF4130/4150 | |
| FC7-3827-000 запросить цену → | LABEL, JAM CLEARING, P2 MF4120/4122/4140 |

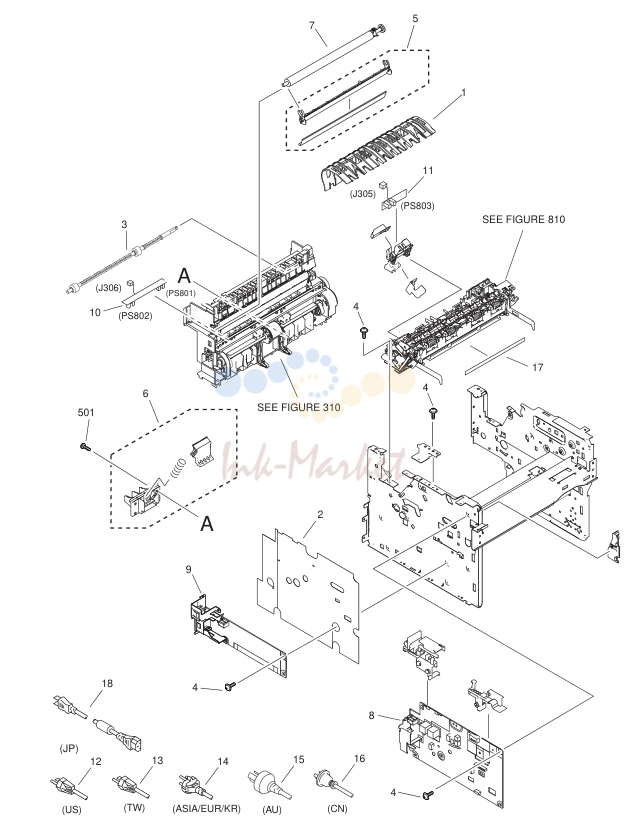

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-3558-000 запросить цену → | GUIDE, INNER FEED |
| 2 | FC7-3679-000 запросить цену → | SHEET, INSULATING |
| 3 | FL2-5629-000 запросить цену → | DUPLEXING FEED ROLLER ASS'Y |
| 4 | XA9-1420-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 5 | FM2-8912-000 запросить цену → | TRANSFER GUIDE ASS'Y |
| 6 | FM2-8874-000 запросить цену → | SEPARATION PAD ASS'Y |
| 7 | FM2-8914-000 запросить цену → | TRANSFER ROLLER ASS'Y |
| 8 | FM2-9910-000 запросить цену → | HVT плата ASS'Y 100V |
| 8 | FM2-9911-000 запросить цену → | HVT плата ASS'Y 120V |
| 8 | FM2-9912-000 запросить цену → | HVT плата ASS'Y 230V |
| 9 | FK2-3492-000 запросить цену → | POWER SUPPLY в сборе 100V |
| 9 | FK2-3502-000 запросить цену → | POWER SUPPLY в сборе 120V |
| 9 | FK2-3494-000 запросить цену → | POWER SUPPLY в сборе 230V(Except KOR) |
| 10 | FM2-9914-000 запросить цену → | SENSOR плата ASS'Y |
| 11 | FM2-9916-000 запросить цену → | SENSOR плата ASS'Y |
| 12 | FK2-1313-000 запросить цену → | CORD, POWER US |
| 13 | FK2-1311-000 запросить цену → | CORD, POWER TW |
| 14 | FK2-1314-000 запросить цену → | CORD, POWER ASIA/EUR/KR |
| 15 | FK2-1317-000 запросить цену → | CORD, POWER AU |
| 16 | FK2-1316-000 запросить цену → | CORD, POWER CN |
| 17 | FC7-3727-000 запросить цену → | LABEL, HIGH TMP. CAUTION |
| 18 | FK2-4390-000 запросить цену → | POWER CORD JP |
| 501 | XB4-5401-009 запросить цену → | SCREW, TAP, M4X10 |
| FK2-5232-000 запросить цену → | POWER SUPPLY в сборе KOR |

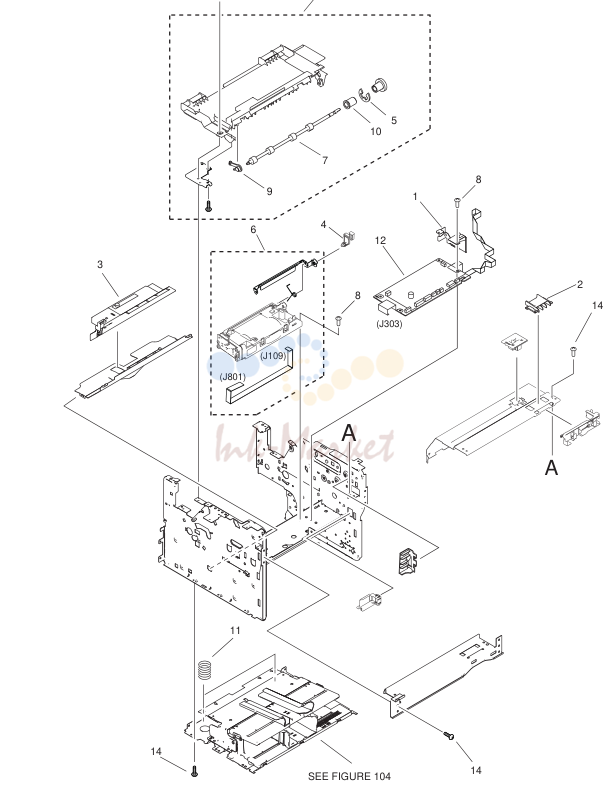

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 2 | FC7-3700-000 запросить цену → | COVER, FRONT LOWER |
| 3 | FM2-8882-000 запросить цену → | TONER SENSOR ASS'Y |
| 4 | FC7-3666-000 запросить цену → | ARM, SHUTTER |
| 5 | FC6-5210-000 запросить цену → | RETAINING RING (E-TYRE) |
| 6 | FM2-9907-000 запросить цену → | LASER SCANNER ASS'Y |
| 7 | FC7-3646-000 запросить цену → | ROLLER, PAPER FEED |
| 8 | XA9-1501-000 запросить цену → | AR SCREW, RS, M3X10 |
| 9 | FU5-1804-000 запросить цену → | BUSHING, ROLLER, LEFT |
| 10 | FU5-1805-000 запросить цену → | BUSHING, ROLLER, RIGHT |
| 11 | RU5-2492-000 запросить цену → | SPRING, COMPRESSION |
| 12 | FM2-9909-000 запросить цену → | DCNT плата ASS'Y |
| 13 | FM2-8884-010 запросить цену → | PAPER FEED COVER ASS'Y |
| 14 | XA9-1495-000 запросить цену → | AR SCREW, RS, M3X6 |
| FC7-3765-000 запросить цену → | LABEL, JAM CLEARING, ADF1 MF4130/4150 | |
| FC7-3767-000 запросить цену → | LABEL, JAM CLEARING, P1 MF4120/4122/4140 |

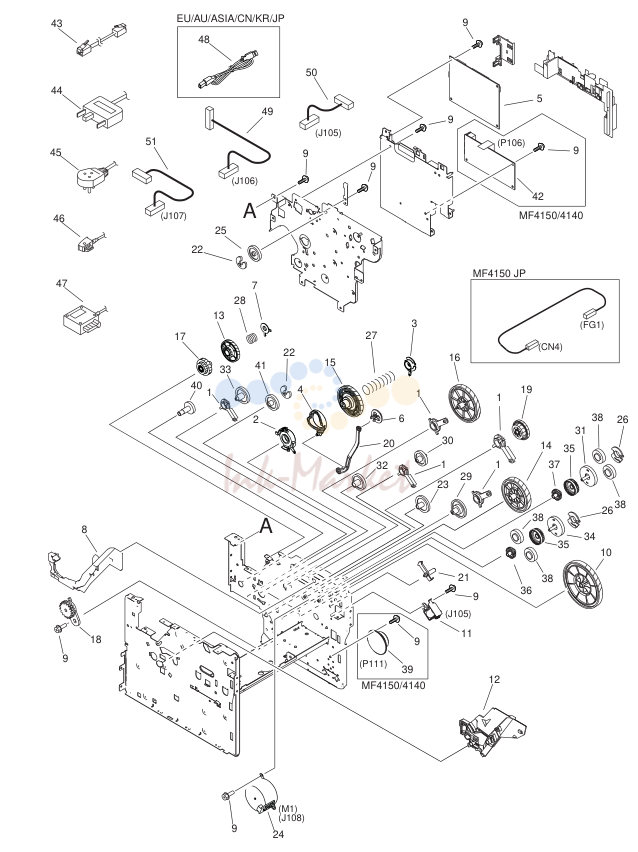

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RA0-1019-000 запросить цену → | BUSHING |
| 2 | RC1-1953-000 запросить цену → | BUSHING |
| 3 | RC1-1954-000 запросить цену → | BUSHING |
| 4 | RC1-1955-000 запросить цену → | CAM, COUPLING |
| 5 | FK2-3699-000 запросить цену → | SCNT плата ASS'Y MF4120/4122 |
| 5 | FK2-3698-000 запросить цену → | SCNT плата ASS'Y MF4130 |
| 5 | FM3-2186-000 запросить цену → | SCNT плата ASS'Y MF4140 |
| 5 | FM3-2185-000 запросить цену → | SCNT плата ASS'Y MF4150 |
| 6 | RC1-1957-000 запросить цену → | STOPPER |
| 7 | RC1-1959-000 запросить цену → | BUSHING |
| 8 | FC7-3690-000 запросить цену → | GUIDE, CARTRIDGE, RIGHT |
| 9 | XA9-1495-000 запросить цену → | AR SCREW, RS, M3X6 |
| 10 | RU5-0503-000 запросить цену → | GEAR, 166T/87T |
| 11 | FK2-3510-000 запросить цену → | SOLENOID |
| 12 | FM2-8879-000 запросить цену → | CARTRIDGE GUIDE LEFT ASS'Y |
| 13 | RU5-0505-000 запросить цену → | GEAR, 74T |
| 14 | RU5-0174-000 запросить цену → | GEAR, 117T |
| 15 | RU5-0175-000 запросить цену → | GEAR, 108T |
| 16 | RU5-0176-000 запросить цену → | GEAR, 129T |
| 17 | RU5-0506-000 запросить цену → | GEAR, 35T/18T |
| 18 | RA0-1172-000 запросить цену → | GEAR, 17T |
| 19 | RU5-0179-000 запросить цену → | GEAR, 66T/25T |
| 20 | FC7-3647-000 запросить цену → | ARM, CARTRIDGE |
| 21 | FC7-3653-000 запросить цену → | ARM, SOLENOID |
| 22 | FC6-5210-000 запросить цену → | RETAINING RING (E-TYRE) |
| 23 | FU7-0541-000 запросить цену → | GEAR, 32T |
| 24 | RK2-0777-000 запросить цену → | MOTOR, STEPPING, DC |
| 25 | FU7-0544-000 запросить цену → | GEAR, 29T |
| 26 | RC1-3579-000 запросить цену → | BUSHING |
| 27 | FU6-2254-000 запросить цену → | SPRING, COMPRESSION |
| 28 | FU6-2255-000 запросить цену → | SPRING, COMPRESSION |
| 29 | FU7-0538-000 запросить цену → | GEAR, 68/17T |
| 30 | FU7-0539-000 запросить цену → | GEAR, 28T |
| 31 | FU7-0540-000 запросить цену → | GEAR, 37T |
| 32 | FU7-0542-000 запросить цену → | GEAR, 30T |
| 33 | FU7-0543-000 запросить цену → | GEAR, 31T |
| 34 | FU7-0545-000 запросить цену → | GEAR, 38T |
| 35 | RU5-0312-000 запросить цену → | GEAR |
| 36 | RU5-0313-000 запросить цену → | GEAR |
| 37 | RU5-0314-000 запросить цену → | GEAR |
| 38 | RU5-0315-000 запросить цену → | GEAR |
| 39 | FK2-3506-000 запросить цену → | SPEAKER MF4150/4140 |
| 40 | FU7-0546-000 запросить цену → | GEAR, 23T |
| 41 | FU7-0547-000 запросить цену → | GEAR, 29T |
| 42 | FK2-5790-000 запросить цену → | NCU плата ASS'Y MF4140 AU |
| 42 | FK2-3703-000 запросить цену → | NCU плата ASS'Y MF4150 JP |
| 42 | FK2-3704-000 запросить цену → | NCU плата ASS'Y MF4150 TW MF4150/4140 US/EU/ |
| 42 | FK2-3702-000 запросить цену → | NCU плата ASS'Y ASIA/CN/KR, MF4150 AU |
| 43 | HH2-2824-000 запросить цену → | MODULAR CORD |
| 44 | HK1-0547-000 запросить цену → | MODULAR CORD |
| 45 | HK1-0550-000 запросить цену → | MODULAR CORD |
| 46 | HK1-0544-000 запросить цену → | MODULAR CORD |
| 47 | HK1-0559-000 запросить цену → | MODULAR CORD |
| 48 | FK2-3049-000 запросить цену → | CABLE, USB EU/AU/ASIA/CN/KR/JP |
| 49 | FM2-9925-000 запросить цену → | CABLE, DUPLEX |
| 50 | FM2-9926-000 запросить цену → | CABLE, RELAY BOARD |
| 51 | FM2-9929-000 запросить цену → | CABLE, DCNT-SCNT |

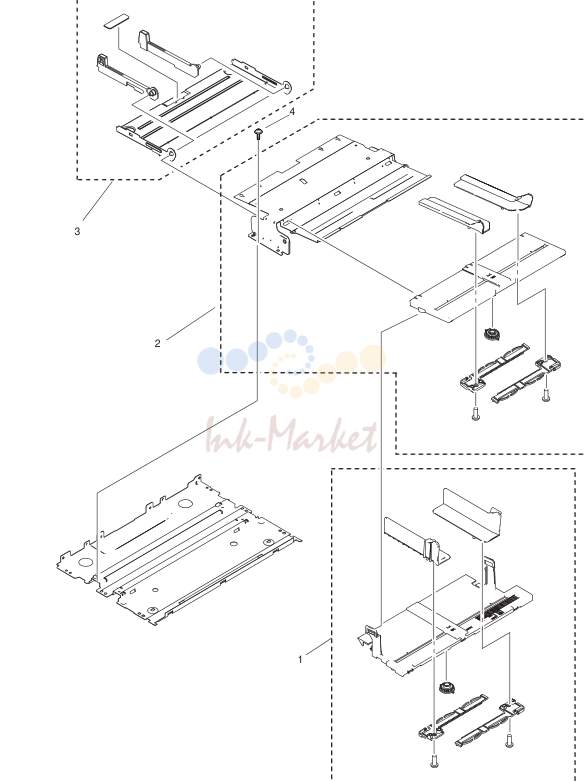

BASE PLATE ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-8876-000 запросить цену → | CENTER PLATE GUIDE RAIL ASS'Y |
| 2 | FM2-8877-000 запросить цену → | FEED GUIDE RAIL ASS'Y |
| 3 | FM2-8910-000 запросить цену → | LIFTING PLATE ASS'Y |
| 4 | XA9-1495-000 запросить цену → | SCREW, RS, M3X6 |

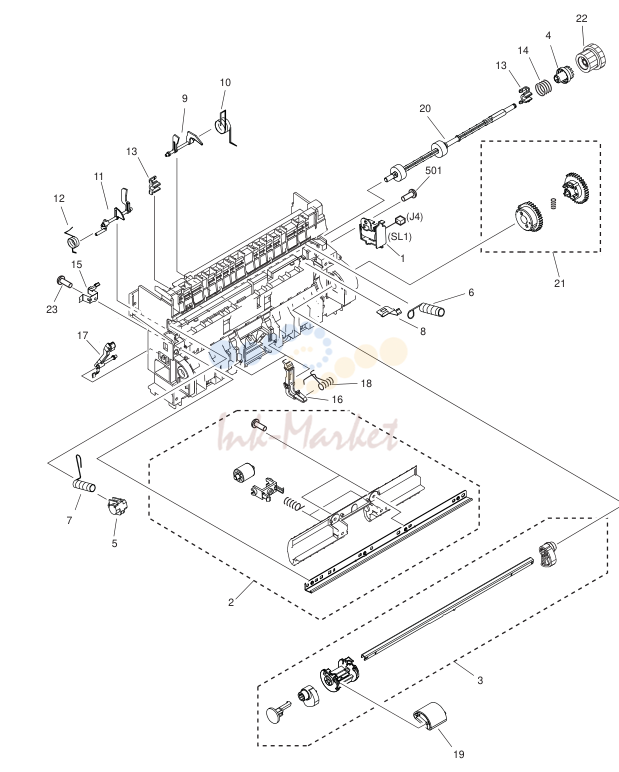

PAPER PICK-UP ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM2-8871-000 запросить цену → | PAPER PICK-UP ASS'Y | |
| 1 | FK2-3508-000 запросить цену → | SOLENOID |
| 2 | FM2-8872-000 запросить цену → | FEED CROSSMEMBER ASS'Y |
| 3 | FM2-8911-000 запросить цену → | PAPER PICK-UP SHAFT ASS'Y |
| 4 | RC1-1960-000 запросить цену → | RATCHET |
| 5 | RC1-1990-000 запросить цену → | BUSHING |
| 6 | RC1-1993-000 запросить цену → | SPRING, TORSION |
| 7 | RC1-1994-000 запросить цену → | SPRING, TORSION |
| 8 | RC1-2012-000 запросить цену → | SPRING, LEAF |
| 9 | RC1-2040-000 запросить цену → | FLAG, REGIST. SENSOR |
| 10 | RC1-2041-000 запросить цену → | SPRING, TORSION |
| 11 | FC7-3813-000 запросить цену → | FLAG, PAPER WIDTH SENSOR |
| 12 | RC1-2043-000 запросить цену → | SPRING, TORSION |
| 13 | RC1-2044-000 запросить цену → | BUSHING |
| 14 | FU6-2255-000 запросить цену → | SPRING, COMPRESSION1 |
| 15 | RC1-5550-000 запросить цену → | PLATE,TRANSFER GROUNDING,FRONT |
| 16 | RC1-5551-000 запросить цену → | PAD, SUB |
| 17 | RC1-5552-000 запросить цену → | LEVER, CARTRIDGE DETECT |
| 18 | RC1-5553-000 запросить цену → | SPRING, TORSION |
| 19 | RL1-0266-000 запросить цену → | ROLLER, PICK-UP |
| 20 | RL1-0268-000 запросить цену → | ROLLER, FEED |
| 21 | RM1-2046-000 запросить цену → | PAPER PICK-UP GEAR ASS'Y |
| 22 | RU5-0180-000 запросить цену → | GEAR, 21T/29T |
| 23 | XA9-1503-000 запросить цену → | SCREW, TAP, M3X6 |
| 501 | XB4-5401-009 запросить цену → | SCREW, TAP, M4X10 |

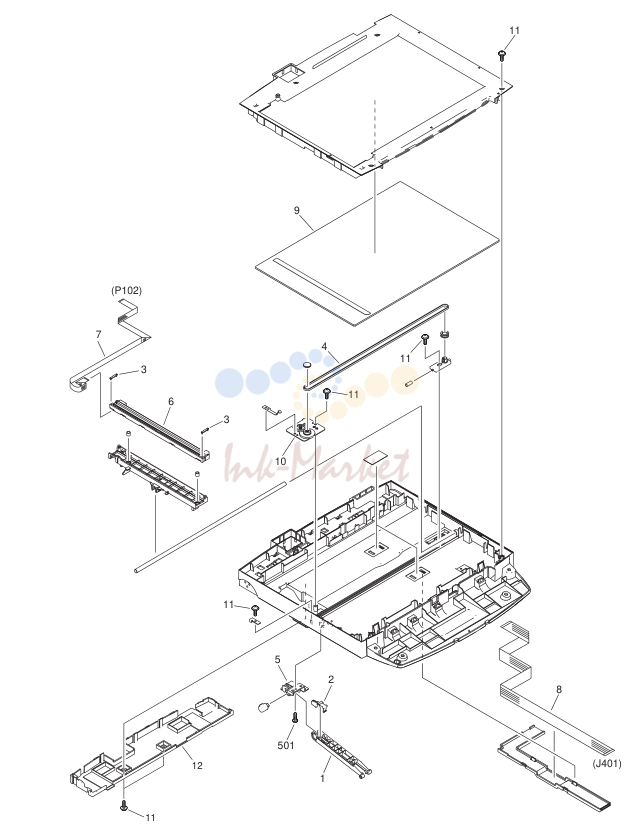

READER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM2-8913-000 запросить цену → | READER ASS'Y MF4140/4120/4122 | |
| FM2-8867-000 запросить цену → | READER ASS'Y MF4150/4130 | |
| 1 | FC7-3615-000 запросить цену → | STAY, READER |
| 2 | FC7-3616-000 запросить цену → | RETAINER, DAMPER |
| 3 | FC7-3623-000 запросить цену → | SPACER, CIS |
| 4 | FC7-3630-000 запросить цену → | BELT, TIMING |
| 5 | FC7-3713-000 запросить цену → | HOLDER, DAMPER |
| 6 | FK2-2869-000 запросить цену → | CONTACT IMAGE SENSOR ASS'Y |
| 7 | FK2-3516-000 запросить цену → | CABLE, FLAT, SCNT-CIS |
| 8 | FK2-3517-000 запросить цену → | CABLE, FLAT, SCNT-OP |
| 9 | FL2-5621-000 запросить цену → | COPYBOARD GLASS ASS'Y |
| 10 | FM2-8868-000 запросить цену → | CIS DRIVE MOTOR ASS'Y |
| 11 | XA9-0476-000 запросить цену → | AR SCREW,TP M3X8 |
| 12 | FC7-3553-000 запросить цену → | GUIDE, CABLE |
| 501 | XB4-5401-000 запросить цену → | SCREW, TAP, M4X10 |

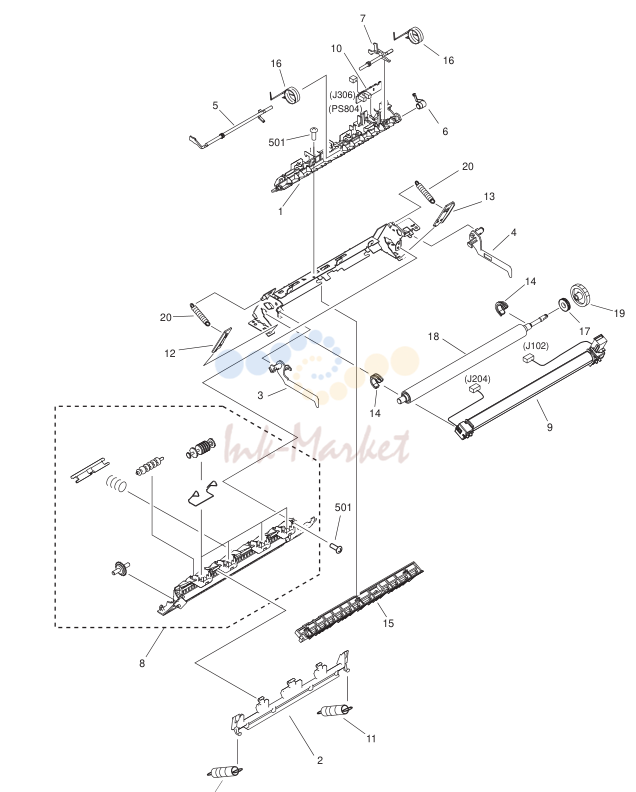

FIXING ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM2-8890-000 запросить цену → | FIXING ASS'Y 100V | |
| FM2-8891-000 запросить цену → | FIXING ASS'Y 120V | |
| FM2-8892-000 запросить цену → | FIXING ASS'Y 230V | |
| 1 | FC7-3557-000 запросить цену → | GUIDE, SEPARATION |
| 2 | FC7-3641-000 запросить цену → | GUIDE, ENTRANCE |
| 3 | FC7-3642-000 запросить цену → | LEVER, PRESSURE RELEASE, LEFT |
| 4 | FC7-3643-000 запросить цену → | LEVER, PRESSURE RELEASE, RIGHT |
| 5 | FC7-3644-000 запросить цену → | FLAG, PAPER DELIVERY SENSOR |
| 6 | FC7-3645-000 запросить цену → | BUSHING |
| 7 | FC7-3652-000 запросить цену → | FLAG, PAPER WIDTH SENSOR |
| 8 | FM2-8885-000 запросить цену → | FIXING COVER узел |
| 9 | FM2-8917-000 запросить цену → | FIXING FILM ASS'Y 100V |
| 9 | FM2-8915-000 запросить цену → | FIXING FILM ASS'Y 120V |
| 9 | FM2-8916-000 запросить цену → | FIXING FILM ASS'Y 230V |
| 10 | FM3-0255-000 запросить цену → | SENSOR плата ASS'Y |
| 11 | FU6-2875-000 запросить цену → | SPRING, TENSION |
| 12 | RC1-2066-000 запросить цену → | PLATE, PRESSURE, LEFT |
| 13 | RC1-2067-000 запросить цену → | PLATE, PRESSURE, RIGHT |
| 14 | RC1-2079-000 запросить цену → | BUSHING |
| 15 | RC1-2097-000 запросить цену → | GUIDE, ENTRANCE |
| 16 | RC1-2098-000 запросить цену → | SPRING, TORSION |
| 17 | RC1-2139-000 запросить цену → | BUSHING |
| 18 | RC1-5572-000 запросить цену → | ROLLER, PRESSURE |
| 19 | RU5-0523-000 запросить цену → | GEAR, 37T |
| 20 | RU5-2178-000 запросить цену → | SPRING, TENSION |
| 501 | XB2-8300-609 запросить цену → | SCREW, RS, M3X6 |
комментарии
