Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC
- INTERNAL COMPONENT
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- POWER SUPPLY ASS'Y
- READER узел
- CASSETTE

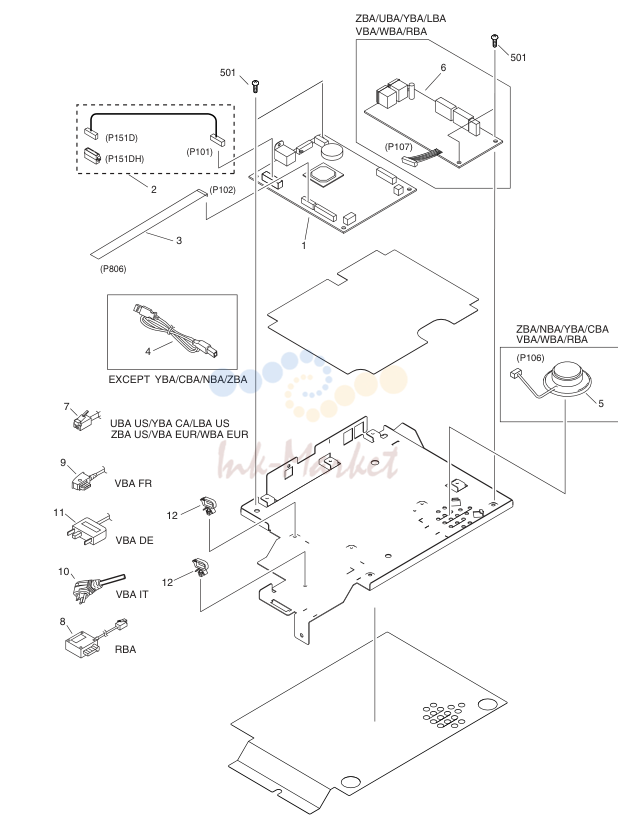

- BOARD ASS'Y

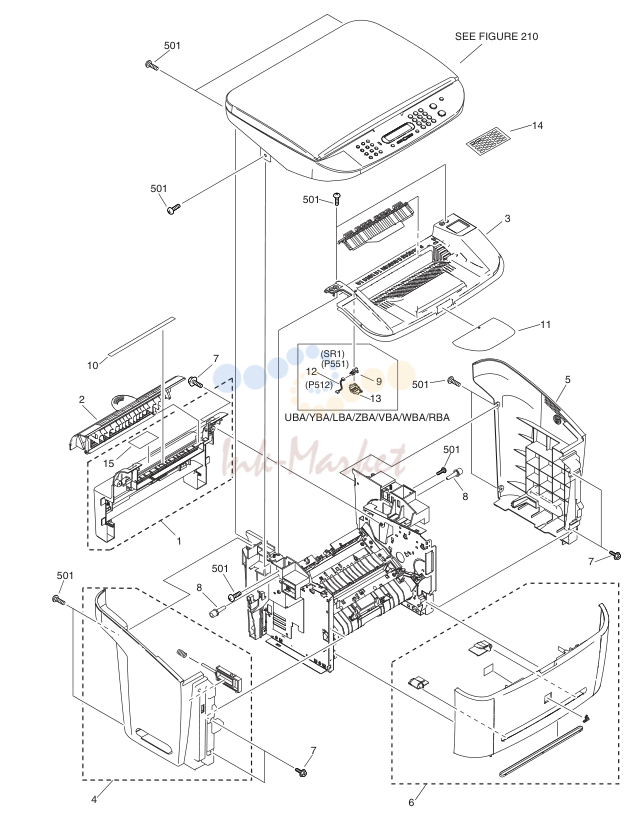

EXTERNAL COVERS, PANELS, ETC
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL2-2886-000 запросить цену → | REAR COVER ASS'Y YBA,RBA,ZBA |
| 2 | FC6-2638-000 запросить цену → | COVER, FACE-UP |
| 3 | FC7-1962-000 запросить цену → | COVER TOP EXCEPT NBA |
| 3 | FC7-2489-000 запросить цену → | COVER TOP NBA |
| 4 | FM2-2881-040 запросить цену → | LEFT COVER узел |
| 5 | FC6-2615-000 запросить цену → | COVER, RIGHT |
| 6 | FM2-6949-000 запросить цену → | FRONT COVER узел EXCEPT JBA,NBA |
| 6 | FM2-6948-000 запросить цену → | FRONT COVER узел JBA |
| 6 | FM2-9346-000 запросить цену → | FRONT COVER узел NBA |
| 7 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 8 | FC6-2610-000 запросить цену → | PIVOT UBA,YBA,LBA,ZBA,VBA, |
| 9 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER WBA,RBA |
| 10 | HC1-1624-000 запросить цену → | LABEL,HIGH TEMP,CAUTION |
| 11 | HC1-1947-000 запросить цену → | TRAY, AUXILIARY UBA,YBA,LBA,ZBA,VBA, |
| 12 | FM2-7804-000 запросить цену → | CABLE, PAPER FULL SENSOR WBA,RBA UBA,YBA,LBA,ZBA,VBA, |
| 13 | HC1-1589-000 запросить цену → | HOLDER,OF-SENSOR WBA,RBA UBA,YBA,LBA,ZBA,VBA, |
| 14 | FC7-1966-000 запросить цену → | AR LABEL, DESTINATION WBA,RBA |
| 501 | XB4-7400-807 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X8 |

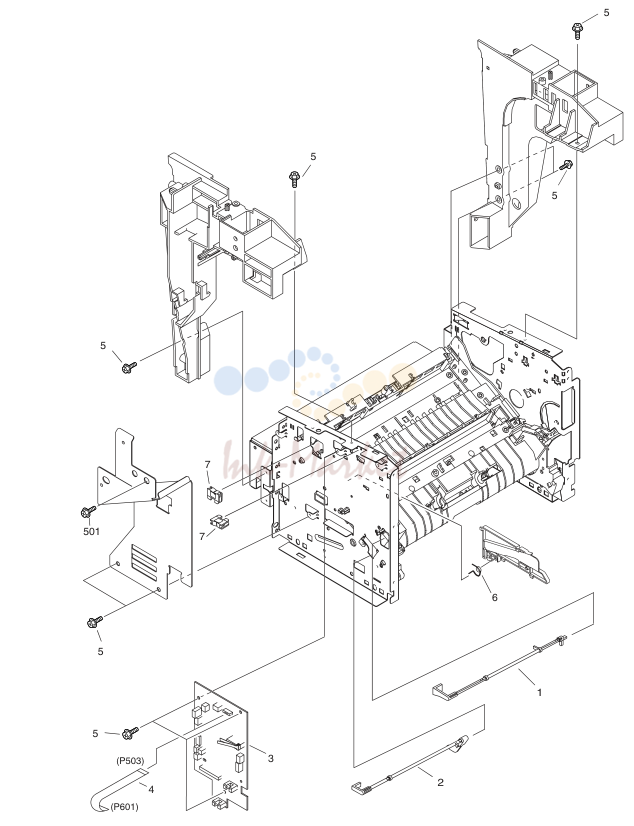

INTERNAL COMPONENT
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4808-000 запросить цену → | FLAG, MANUAL FEED SENSOR |
| 2 | FC5-4814-020 запросить цену → | FLAG, CASSETTE SENSOR |
| 3 | FM2-7799-000 запросить цену → | ECNT BOARD ASS'Y UBA,YBA,LBA,ZBA |
| 3 | FM2-7798-000 запросить цену → | ECNT BOARD ASS'Y JBA BBA,EBA,ABA,PBA,CBA, |
| 3 | FM2-7800-000 запросить цену → | ECNT BOARD ASS'Y TBA,KBA,NBA |
| 3 | FM2-7801-000 запросить цену → | ECNT BOARD ASS'Y VBA,WBA,RBA |
| 4 | FH2-7157-000 запросить цену → | CABLE, FLAT |
| 5 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 6 | FU5-2414-000 запросить цену → | SPRING, TORSION |
| 7 | WT2-0204-000 запросить цену → | CLIP, CABLE |
| 501 | XB4-7400-807 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X8 |

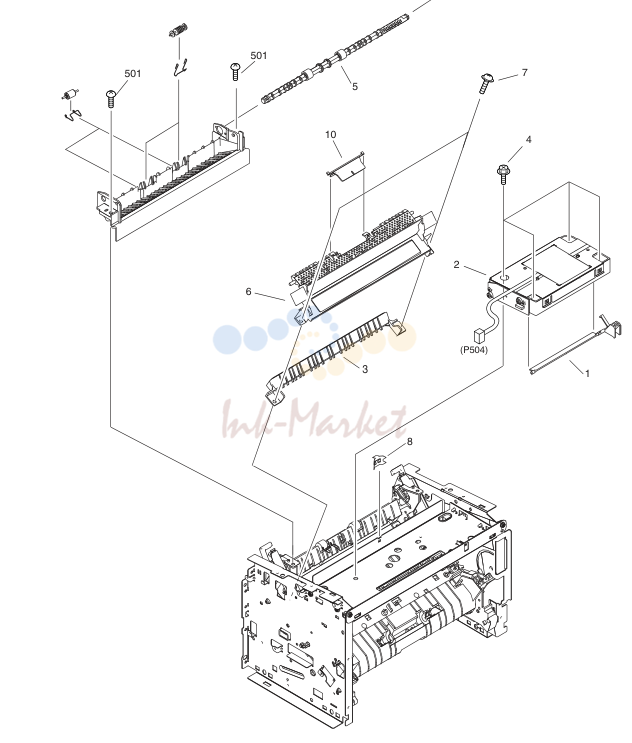

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4775-000 запросить цену → | ARM, LASER SHUTTER |
| 2 | FM2-1853-000 запросить цену → | LASER, SCANNER узел |
| 3 | FC5-4833-000 запросить цену → | GUIDE, FIXING ENTRANCE |
| 4 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 5 | FL2-1043-000 запросить цену → | ROLLER, FACE-DOWN DELIVERY |
| 6 | FL2-1050-000 запросить цену → | COVER, FIXING |
| 7 | XA9-1502-000 запросить цену → | SCREW, W/WASHER, M4 |
| 8 | FC5-4778-000 запросить цену → | PLATE, GROUNDING |
| 9 | FU5-0699-000 запросить цену → | GEAR, 19T |
| 10 | FC5-4850-000 запросить цену → | FLAG, ROLL PREVENTION |
| 501 | XB4-7400-807 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X8 |

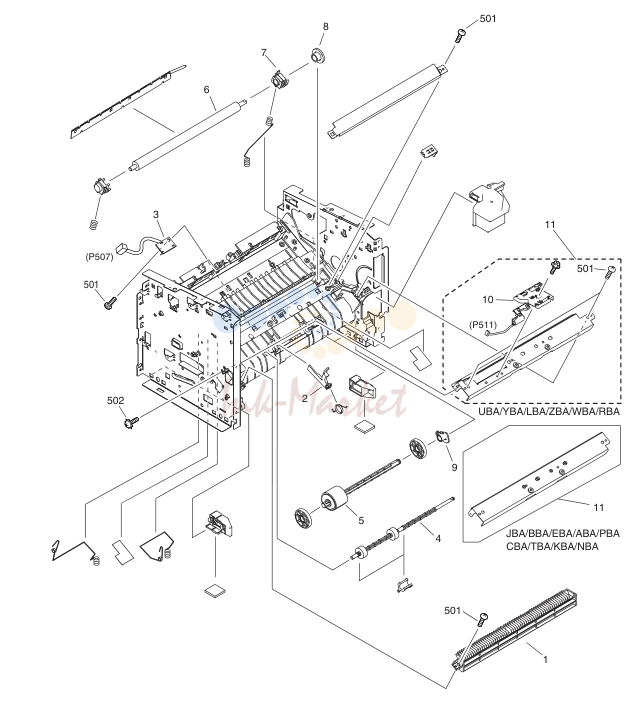

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4800-000 запросить цену → | GUIDE,U-TURN |
| 2 | FC5-4799-000 запросить цену → | FLAG, REGIST. SENSOR |
| 3 | FM5-5304-000 запросить цену → | TOP SENSOR плата узел |
| 4 | FL2-1042-000 запросить цену → | ROLLER, FEEDER |
| 5 | FL2-1046-000 запросить цену → | ROLLER, CASSETTE PICK-UP |
| 6 | FC5-4805-000 запросить цену → | ROLLER, TRANSFER |
| 7 | FC5-4807-000 запросить цену → | BUSHING, TRANSFER ROLLER, R |
| 8 | FU5-0716-000 запросить цену → | GEAR, 17T UBA,YBA,LBA,ZBA,VBA, |
| 9 | FC5-4921-000 запросить цену → | BUSHING WBA,RBA JBA,BBA,EBA,ABA,PBA,P |
| 10 | HM1-0655-030 запросить цену → | TONER SENSOR узел BA,CBA,TBA,KBA,NBA UBA,YBA,LBA,ZBA,VBA, |
| 11 | FM2-1058-000 запросить цену → | FEEDER COLLAR HOLDER узел WBA,RBA |
| 11 | HM1-0654-000 запросить цену → | FEEDER COLLAR HOLDER узел |
| 501 | XB4-7400-807 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB2-7300-607 запросить цену → | AR SCREW, M3X6 |
| FU5-2435-020 запросить цену → | SPRING, COMPRESSION |

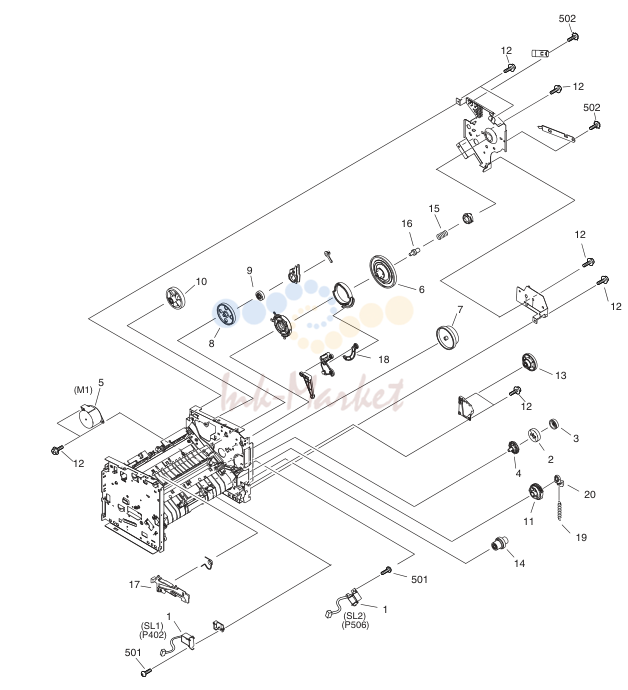

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FH6-5132-000 запросить цену → | SOLENOID, PICK-UP |
| 2 | FM2-1069-000 запросить цену → | GEAR узел |
| 3 | FU5-0707-000 запросить цену → | GEAR, 51T |
| 4 | FU5-0709-000 запросить цену → | GEAR, 17T |
| 5 | FH5-1130-000 запросить цену → | MOTOR, STEPPING |
| 6 | FU5-0700-000 запросить цену → | GEAR, 163T |
| 7 | FU5-0701-000 запросить цену → | GEAR, 91T/115T |
| 8 | FU5-0702-000 запросить цену → | GEAR, 18T/107T |
| 9 | FU5-0703-000 запросить цену → | GEAR, 17T |
| 10 | FU5-0704-000 запросить цену → | GEAR, 55T |
| 11 | FU5-0714-000 запросить цену → | GEAR, 25T |
| 12 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 13 | FU5-0705-000 запросить цену → | GEAR, 22T/86T |
| 14 | FU5-0710-000 запросить цену → | GEAR, 19T/35T |
| 15 | FU5-2429-000 запросить цену → | SPRING, DRUM CONTACT PIN |
| 16 | FC5-4878-000 запросить цену → | PIN, DRUM CONTACT |
| 17 | FC5-4874-000 запросить цену → | GUIDE, CARTRIDGE |
| 18 | FC5-4882-000 запросить цену → | ARM, LINK |
| 19 | FU5-2431-000 запросить цену → | SPRING, PICK-UP |
| 20 | FC5-4901-000 запросить цену → | COLLAR, CST SPRING |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB2-7300-607 запросить цену → | SCREW, M3X6 |

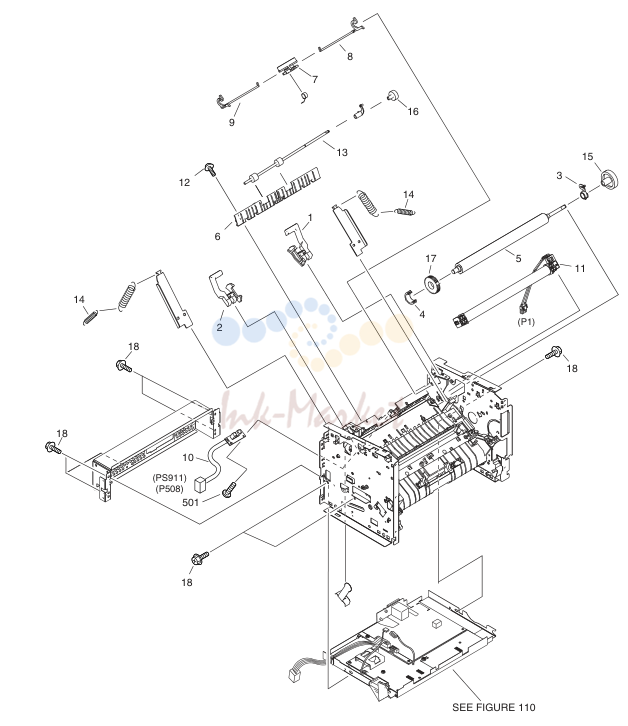

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4827-000 запросить цену → | LEVER, PRESSURE RELEASE, RIGHT |
| 2 | FC5-4828-000 запросить цену → | LEVER, PRESSURE RELEASE, LEFT |
| 3 | FC5-4829-000 запросить цену → | BUSHING, PRESSURE ROLLER, R |
| 4 | FC5-4830-000 запросить цену → | BUSHING, ROLLER PRESSURE, LEFT |
| 5 | FC5-4871-000 запросить цену → | ROLLER, PRESSURE |
| 6 | FC5-4832-000 запросить цену → | GUIDE, DELIVERY |
| 7 | FC5-4834-000 запросить цену → | FLAG, DELIVERY, SENSOR |
| 8 | FC5-4861-000 запросить цену → | LEVER, PRESS RELESE SENS, R |
| 9 | FC5-4862-000 запросить цену → | LEVER, PRESS RELESE SENS, LEFT |
| 10 | FM5-5305-000 запросить цену → | DELIVERY SENSOR плата узел UBA,YBA,LBA,ZBA |
| 11 | FM2-1098-020 запросить цену → | FILM узел JBA BBA,EBA,VBA,WBA,RBA, |
| 11 | FM2-1850-000 запросить цену → | FILM узел ABA,PBA,CBA,TBA,KBA NBA |
| 11 | FM2-1099-000 запросить цену → | FILM узел |
| 12 | XA9-1502-000 запросить цену → | SCREW, W/WASHER, M4 |
| 13 | FL2-1044-000 запросить цену → | ROLLER, FACE-UP |
| 14 | FU5-2425-000 запросить цену → | SPRING, PRESSURE GROUNDING |
| 15 | FU5-0713-000 запросить цену → | GEAR, 29T |
| 16 | FU5-0698-000 запросить цену → | GEAR, ROLL, FACE-UP |
| 17 | FC5-4860-000 запросить цену → | RUBBER, RING, CONDUCTIVE |
| 18 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

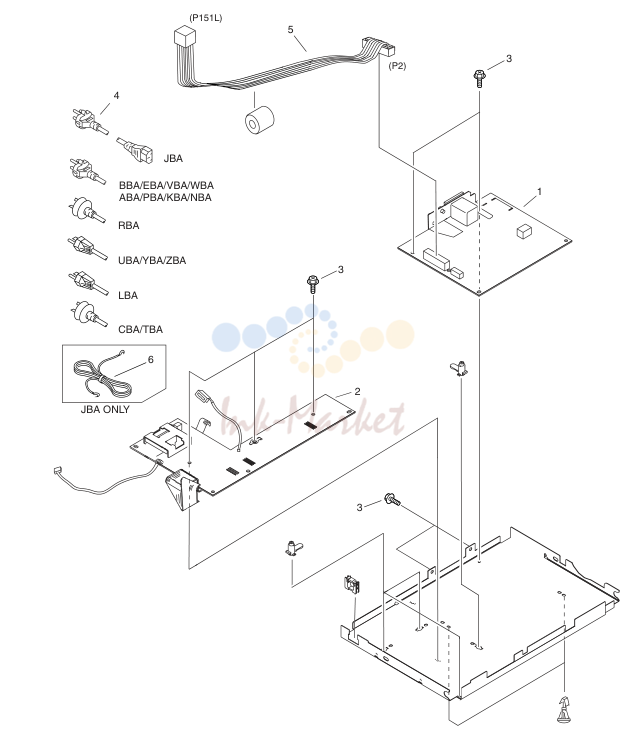

POWER SUPPLY ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-2863-000 запросить цену → | POWER SUPPLY узел UBA,YBA,LBA,ZBA,JBA BBA,EBA,VBA,WBA,RBA, |
| 1 | FK2-2864-000 запросить цену → | POWER SUPPLY узел ABA,PBA,CBA,TBA,KBA NBA |
| 2 | FM5-5303-000 запросить цену → | HIGH-VOLTAGE плата узел |
| 3 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 4 | FG3-3836-000 запросить цену → | CORD,POWER JBA |
| 4 | FM5-5294-000 запросить цену → | CORD, POWER CBA,TBA BBA,EBA,VBA,WBA,ABA, |
| 4 | FM5-5292-000 запросить цену → | CORD, POWER PBA,KBA,NBA |
| 4 | FM5-5295-000 запросить цену → | CORD, POWER LBA |
| 4 | FM5-5296-000 запросить цену → | CORD, POWER RBA |
| 4 | FM5-5273-000 запросить цену → | CORD, POWER UBA,YBA,ZBA |
| 5 | FM2-7802-000 запросить цену → | HARNESS, SCNT-POWER |
| 6 | FM2-7805-000 запросить цену → | CORD, GROUNDING JBA ONLY |

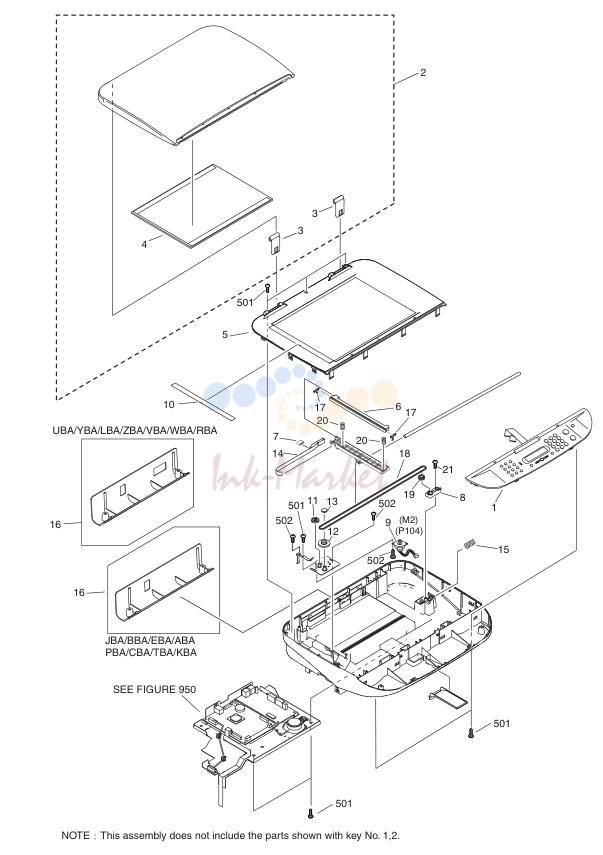

READER узел
| № | Артикул | Наименование |
|---|---|---|
| FM2-7921-000 запросить цену → | READER узел UBA,YBA,LBA | |
| FM2-9338-000 запросить цену → | READER узел ZBA | |
| FM2-7925-000 запросить цену → | READER узел JBA | |
| FM2-7924-000 запросить цену → | READER узел BBA,EBA | |
| FM2-7922-000 запросить цену → | READER узел VBA,WBA | |
| FM2-7923-000 запросить цену → | READER узел RBA | |
| FM2-9339-000 запросить цену → | READER узел ABA | |
| FM2-9340-000 запросить цену → | READER узел PBA | |
| FM2-9341-000 запросить цену → | READER узел CBA | |
| FM2-9342-000 запросить цену → | READER узел TBA | |
| FM2-9343-000 запросить цену → | READER узел KBA | |
| FM2-9348-000 запросить цену → | READER узел NBA | |
| 1 | FM2-8086-000 запросить цену → | OPERATION PANEL узел UBA,YBA,LBA SEE NOTE |
| 1 | FM2-8087-000 запросить цену → | OPERATION PANEL узел ZBA SEE NOTE |
| 1 | FM2-8084-000 запросить цену → | OPERATION PANEL узел JBA SEE NOTE |
| 1 | FM2-8083-000 запросить цену → | OPERATION PANEL узел BBA,EBA SEE NOTE |
| 1 | FM2-8082-000 запросить цену → | OPERATION PANEL узел VBA,WBA SEE NOTE |
| 1 | FM2-8088-000 запросить цену → | OPERATION PANEL узел RBA SEE NOTE |
| 1 | FM2-8091-000 запросить цену → | OPERATION PANEL узел ABA SEE NOTE |
| 1 | FM2-8092-000 запросить цену → | OPERATION PANEL узел PBA SEE NOTE |
| 1 | FM2-8089-000 запросить цену → | OPERATION PANEL узел CBA SEE NOTE |
| 1 | FM2-8090-000 запросить цену → | OPERATION PANEL узел TBA SEE NOTE |
| 1 | FM2-9337-000 запросить цену → | OPERATION PANEL узел KBA SEE NOTE |
| 1 | FM2-9349-000 запросить цену → | OPERATION PANEL узел NBA SEE NOTE UBA,YBA,LBA,ZBA,JBA,B |
| 2 | FM2-8085-000 запросить цену → | DOCUMENT COVER ASS'Y BA,EBA,VBA,WBA,RBA,P BA,TBA SEE NOTE |
| 2 | FM2-9344-000 запросить цену → | DOCUMENT COVER ASS'Y ABA,CBA,KBA SEE NOTE |
| 2 | FM2-9350-000 запросить цену → | DOCUMENT COVER ASS'Y NBA SEE NOTE |
| 3 | FC6-2607-000 запросить цену → | HINGE |
| 4 | FC6-2608-000 запросить цену → | SHEET, DOCUMENT PRESSUR |
| 5 | FL2-4998-000 запросить цену → | TOP COVER ASS'Y EXCEPT NBA |
| 5 | FL2-5237-000 запросить цену → | TOP COVER ASS'Y NBA |
| 6 | FK2-2869-000 запросить цену → | CONTACT IMAGE SENSOR |
| 7 | WE8-6218-000 запросить цену → | CORE, FERRITE |
| 8 | FC7-1941-000 запросить цену → | HOLDER, PULLEY |
| 9 | FK2-2870-000 запросить цену → | MOTOR,STEPPING |
| 10 | FC7-1958-000 запросить цену → | PLATE, INDEX EXCEPT JBA |
| 10 | FC7-1959-000 запросить цену → | PLATE, INDEX JBA |
| 11 | FU7-0446-000 запросить цену → | GEAR,18T/45T |
| 12 | FU7-0447-000 запросить цену → | GEAR,20T/68T |
| 13 | FC7-1942-000 запросить цену → | STOPPER, BELT |
| 14 | FK2-2866-000 запросить цену → | CABLE, FLAT |
| 15 | FU6-2797-000 запросить цену → | SPRING, COMPRESSION UBA,YBA,LBA,ZBA,VBA, |
| 16 | FC7-1948-000 запросить цену → | COVER, CONNECTOR WBA,RBA JBA,BBA,EBA,ABA,PBA, |
| 16 | FC7-1965-000 запросить цену → | COVER, CONNECTOR CBA,TBA,KBA |
| 16 | FC7-4791-000 запросить цену → | COVER, CONNECTOR NBA |
| 17 | FC7-1951-000 запросить цену → | SPACER, CIS |
| 18 | FC7-1960-000 запросить цену → | BELT, TIMING |
| 19 | FU5-3515-000 запросить цену → | PULLEY, IDLER |
| 20 | FU6-2796-000 запросить цену → | SPRING, COMPRESSION |
| 21 | XA9-0476-000 запросить цену → | SCREW, TP M3X8 |
| 501 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 502 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |

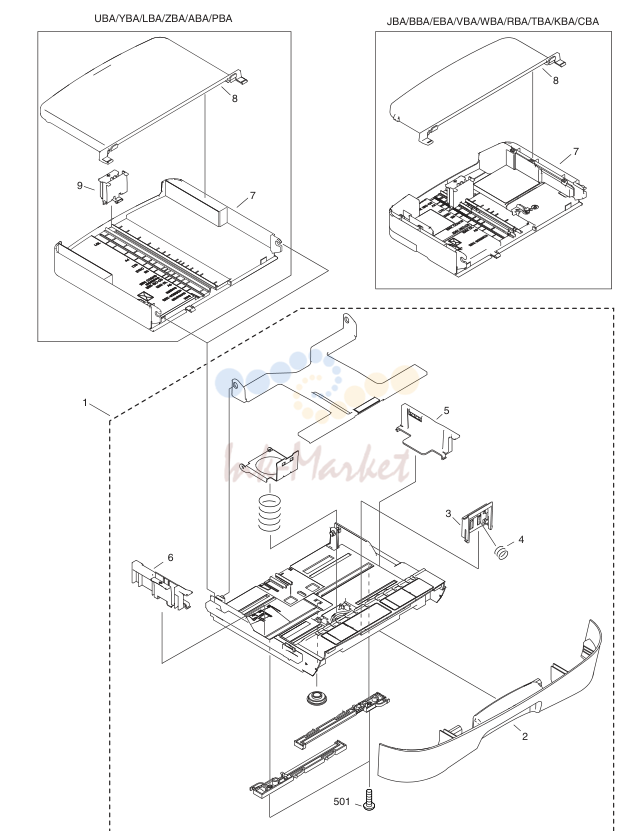

CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2883-050 запросить цену → | CASSETTE узел |
| 2 | FC6-2616-020 запросить цену → | COVER, CASSETTE FRONT |
| 3 | FL2-1047-000 запросить цену → | PAD, SEPARATION |
| 4 | FU5-2434-000 запросить цену → | SPRING, PAD |
| 5 | FC5-4911-020 запросить цену → | PLATE, SIDE LIMIT, RIGHT |
| 6 | FC5-4913-020 запросить цену → | PLATE, SIDE LIMIT, LEFT UBA,YBA,LBA,ZBA,ABA, |
| 7 | FM2-2888-000 запросить цену → | CASSETTE EXTENSION узел PBA JBA,BBA,EBA,VBA,WBA, |
| 7 | FC5-4928-030 запросить цену → | TRAY, CASSETTE EXTENSION RBA,TBA,KBA,CBA,NBA JBA,BBA,EBA,VBA,WBA, |
| 8 | HC1-2008-000 запросить цену → | COVER, CASSETTE UPPER RBA,CBA,TBA,KBA,NBA UBA,YBA,LBA,ZBA,ABA, |
| 8 | FC6-2645-000 запросить цену → | COVER, CASSETTE UPPER PBA UBA,YBA,LBA,ZBA,ABA, |
| 9 | FC5-4908-040 запросить цену → | PLATE,BACK END LIMIT PBA |
| 501 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
BOARD ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-7892-000 запросить цену → | SCNT BOARD ASS'Y UBA,YBA,LBA |
| 1 | FK2-2962-000 запросить цену → | SCNT BOARD ASS'Y JBA BBA,EBA,ABA,CBA,KBA, |
| 1 | FK2-2961-000 запросить цену → | SCNT BOARD ASS'Y NBA |
| 1 | FM2-7891-000 запросить цену → | SCNT BOARD ASS'Y VBA,WBA,RBA |
| 1 | FM3-0168-000 запросить цену → | SCNT BOARD ASS'Y ZBA |
| 1 | FK2-3566-000 запросить цену → | SCNT BOARD ASS'Y PBA,TBA |
| 2 | FM2-7803-000 запросить цену → | HARNESS, SCNT-POWER RELAY |
| 3 | FK2-2865-000 запросить цену → | CABLE, FLAT EXCEPT |
| 4 | FH2-7192-000 запросить цену → | CABLE,USB YBA,LBA,UBA,ZBA VBA,WBA,RBA,ZBA,UBA, |
| 5 | FK2-2076-000 запросить цену → | SPEAKER YBA,LBA |
| 6 | FK2-2963-000 запросить цену → | NCU плата в сборе ZBA,UBA,YBA,LBA |
| 6 | FK2-2964-000 запросить цену → | NCU плата в сборе VBA,WBA |
| 6 | FK2-3184-000 запросить цену → | NCU плата в сборе RBA UBA US,YBA CA,LBA |
| 7 | HH2-2824-000 запросить цену → | MODULAR CORD US,ZBA US,VBA EUR,WBA EUR |
| 8 | HK1-0547-000 запросить цену → | MODULAR CORD VBA FR |
| 9 | HK1-0544-000 запросить цену → | MODULAR CORD VBA DE |
| 10 | HK1-0550-000 запросить цену → | CORD, MODULAR VBA IT |
| 11 | HK1-0559-000 запросить цену → | MODULAR CORD RBA |
| 12 | WT2-5865-000 запросить цену → | CLIP CLAMP, WIRE |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X6(S) |
комментарии
