Canon imageCLASS MF212 MF216 MF227 MF229 — каталог запчастей со схемами

Canon imageCLASS MF212 MF216 MF227 MF229 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

ACCESSORIES
EXTERNAL COVERS, PANELS, ETC. (DADF model)
EXTERNAL COVERS, PANELS, ETC. (ADF model)
EXTERNAL COVERS, PANELS, ETC. (COPYBOARD
FRONT COVER ASS'Y
INTERNAL COMPONENTS 1
INTERNAL COMPONENTS 2
ADF ASS'Y (DADF model)
ADF ASS'Y (ADF model)
PAPER FEEDER в сборе (DADF model)
READER в сборе (DADF model)
READER в сборе (ADF model)

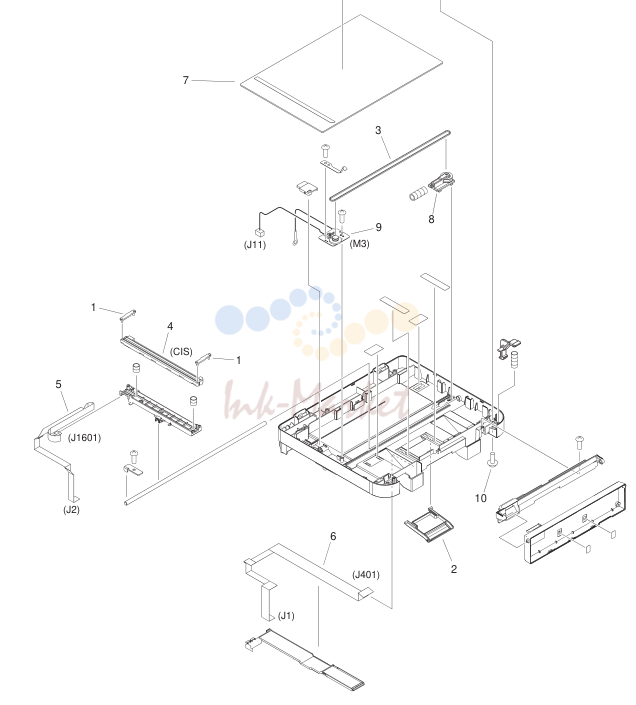

READER в сборе (COPYBOARD model)

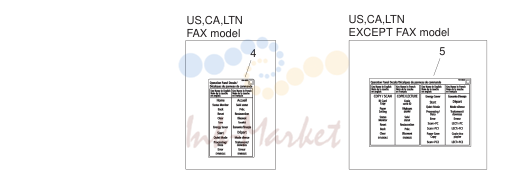

ACCESSORIES

№	Артикул	Наименование
1	FK4-2553-000 запросить цену →	CD-ROM, USER SOFTWARE Japanese MF220 Series FAX model US
1	FK4-2549-000 запросить цену →	DVD-ROM, USER SOFTWARE English,French,Spanish,Br azilian Portuguese MF220 Series EXCEPT
1	FK4-2559-000 запросить цену →	CD-ROM, USER SOFTWARE FAX model Japanese MF210 Series FAX model
1	FK4-2569-000 запросить цену →	CD-ROM, USER SOFTWARE Japanese MF210 Series FAX model US
1	FK4-2565-000 запросить цену →	DVD-ROM, USER SOFTWARE English,French,Spanish,Br azilian Portuguese MF210 Series EXCEPT FAX model US
1	FK4-2579-000 запросить цену →	DVD-ROM, USER SOFTWARE English,French,Spanish,Br azilian Portuguese
2	FK2-4390-000 запросить цену →	CORD, POWER 100V
3	FK2-4393-000 запросить цену →	CORD, POWER 120V
4	FE4-0929-000 запросить цену →	LABEL, PANEL US,CA,LTN FAX model US,CA,LTN EXCEPT FAX
5	FE4-0928-000 запросить цену →	LABEL, PANEL model
6	FK2-6291-000 запросить цену →	CLAMP, CABLE FAX model JP
7	FK3-2884-000 запросить цену →	CORD, MODULAR FAX model

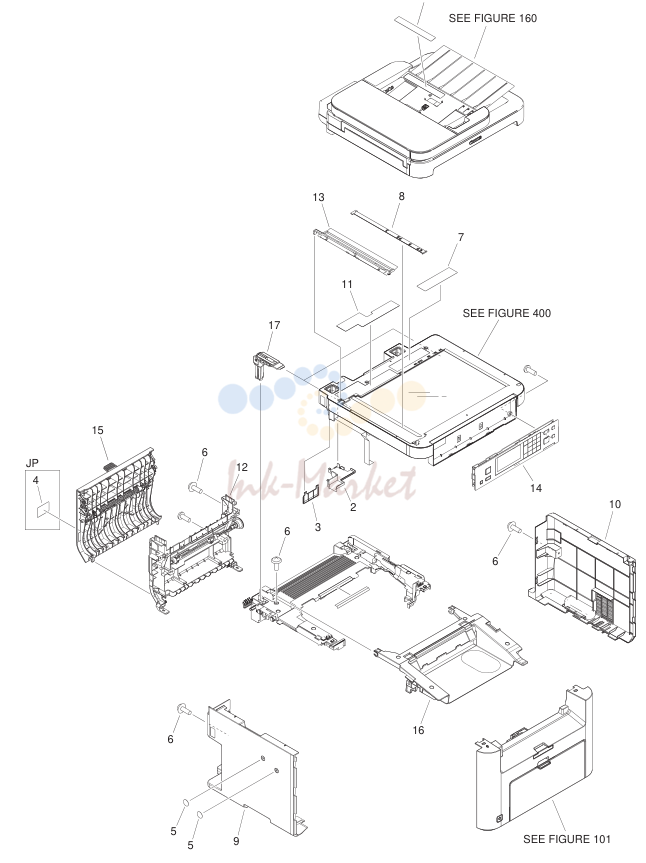

EXTERNAL COVERS, PANELS, ETC. (DADF model)

№	Артикул	Наименование
1	FE4-1566-000 запросить цену →	LABEL, DOCUMENT PROHIBITION
2	FE4-0851-000 запросить цену →	GUIDE, CABLE
3	FE4-0886-000 запросить цену →	COVER, HINGE BLANKING
4	FC0-2038-000 запросить цену →	LABEL, GROUNDING CAUTION JP
5	FE4-1589-000 запросить цену →	SHEET, HANDSET
6	FC8-1370-000 запросить цену →	SCREW, TP, M3X6
7	FC9-1324-000 запросить цену →	LABEL, COPY PROHIBITION JP
7	FC8-9307-000 запросить цену →	LABEL, COPY PROHIBITION US,CA,LTN
8	FE4-0866-000 запросить цену →	PLATE, PAPER SIZE
9	FE4-0909-000 запросить цену →	COVER, LEFT
10	FE4-0911-000 запросить цену →	COVER, RIGHT
11	FE4-1565-000 запросить цену →	LABEL, GLASS CLEANING JP
11	FE4-1563-000 запросить цену →	LABEL, GLASS CLEANING US,CA,LTN
13	FL0-3574-000 запросить цену →	HOLDER, DOCUMENT GUIDE
17	FE4-4951-000 запросить цену →	HINGE, READER

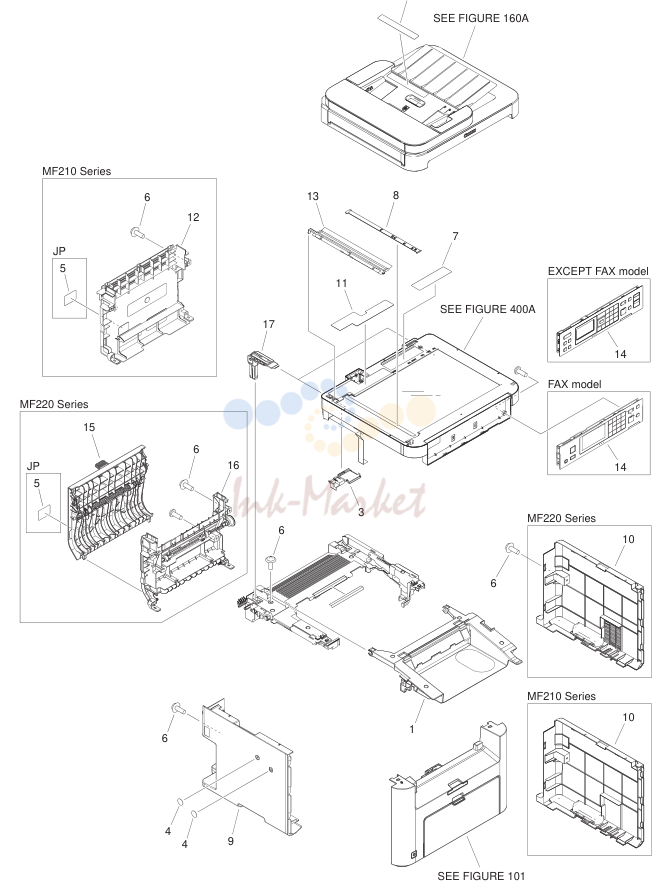

EXTERNAL COVERS, PANELS, ETC. (ADF model)

№	Артикул	Наименование
2	FE4-1566-000 запросить цену →	LABEL, DOCUMENT PROHIBITION
3	FE4-0856-000 запросить цену →	GUIDE, CABLE
4	FE4-1589-000 запросить цену →	SHEET, HANDSET
5	FC0-2038-000 запросить цену →	LABEL, GROUNDING CAUTION JP
6	FC8-1370-000 запросить цену →	SCREW, TP, M3X6
7	FC9-1324-000 запросить цену →	LABEL, COPY PROHIBITION JP
7	FC8-9307-000 запросить цену →	LABEL, COPY PROHIBITION US,CA,LTN
8	FE4-0866-000 запросить цену →	PLATE, PAPER SIZE
9	FE4-0909-000 запросить цену →	COVER, LEFT
10	FE4-0911-000 запросить цену →	COVER, RIGHT MF220 Series
10	FE4-0913-000 запросить цену →	COVER, RIGHT MF210 Series
11	FE4-1565-000 запросить цену →	LABEL, GLASS CLEANING JP
11	FE4-1563-000 запросить цену →	LABEL, GLASS CLEANING US,CA,LTN
12	FE4-0926-000 запросить цену →	COVER, REAR MF210 Series
13	FL0-3574-000 запросить цену →	HOLDER, DOCUMENT GUIDE
17	FE4-4952-000 запросить цену →	HINGE, READER

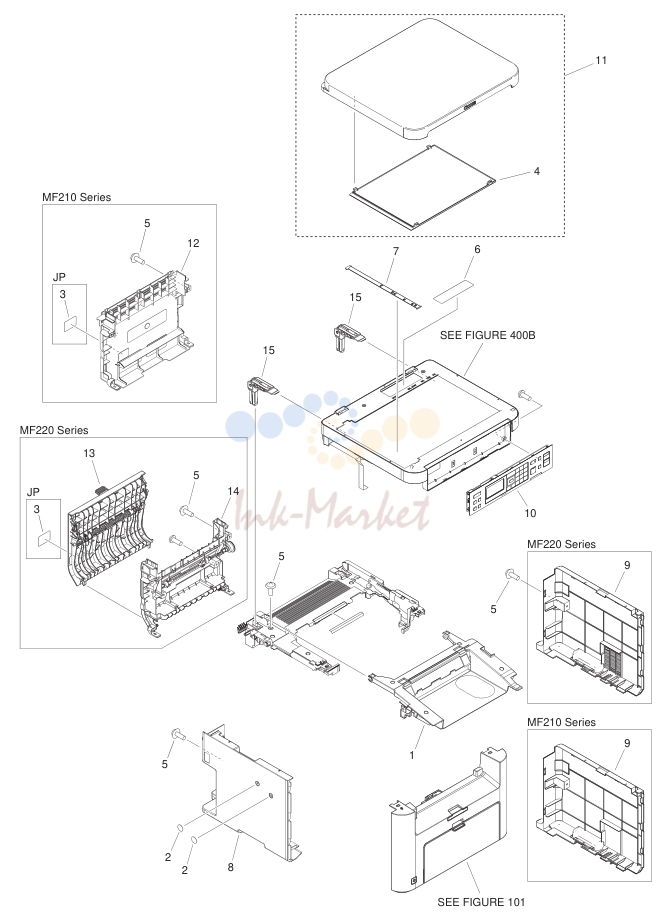

EXTERNAL COVERS, PANELS, ETC. (COPYBOARD

№	Артикул	Наименование
2	FE4-1589-000 запросить цену →	SHEET, HANDSET
3	FC0-2038-000 запросить цену →	LABEL, GROUNDING CAUTION JP
4	FC8-0654-000 запросить цену →	PANEL, COPYBOARD
5	FC8-1370-000 запросить цену →	SCREW, TP, M3X6
6	FC9-1324-000 запросить цену →	LABEL, COPY PROHIBITION JP
6	FC8-9307-000 запросить цену →	LABEL, COPY PROHIBITION US,CA,LTN
7	FE4-0866-000 запросить цену →	PLATE, PAPER SIZE
8	FE4-0909-000 запросить цену →	COVER, LEFT
9	FE4-0911-000 запросить цену →	COVER, RIGHT MF220 Series
9	FE4-0913-000 запросить цену →	COVER, RIGHT MF210 Series
12	FE4-0926-000 запросить цену →	COVER, REAR MF210 Series
15	FE4-4953-000 запросить цену →	HINGE, READER

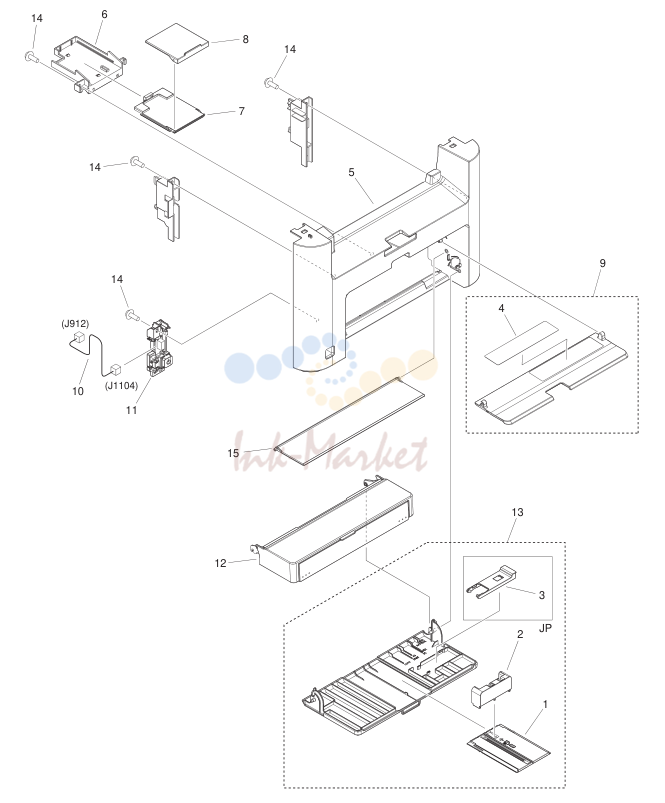

FRONT COVER ASS'Y

№	Артикул	Наименование
1	FC0-1663-000 запросить цену →	PLATE, EXTENSION
2	FC0-1664-000 запросить цену →	STOPPER, PAPER
3	FC0-1665-000 запросить цену →	STOPPER, CARD JP
4	FE4-0927-000 запросить цену →	LABEL, SIZE INSTRUCTION
5	FE4-0905-000 запросить цену →	COVER, FRONT
6	FE4-0948-000 запросить цену →	HOLDER, TRAY
7	FE4-0918-000 запросить цену →	TRAY, PAPER DELIVERY
8	FE4-0919-000 запросить цену →	STOPPER, PAPER DELIVERY
9	FL0-3567-000 запросить цену →	COVER, PAPER PICK-UP
10	FM0-4130-000 запросить цену →	CABLE, SWITCH
14	XA9-0476-000 запросить цену →	SCREW,TP M3X8
15	FE4-0916-000 запросить цену →	COVER, DUST, 2

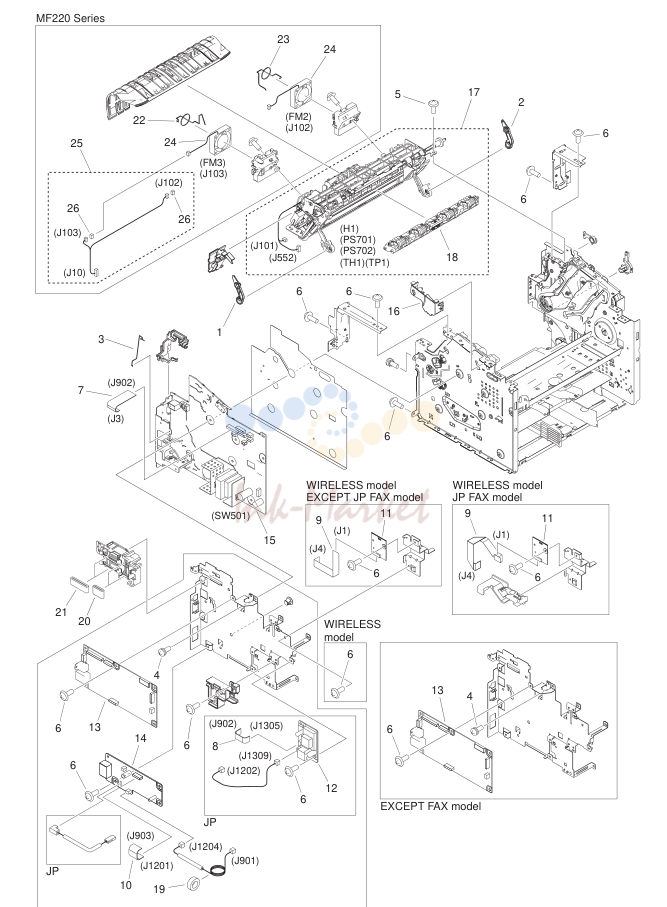

INTERNAL COMPONENTS 1

№	Артикул	Наименование
1	FC0-1644-000 запросить цену →	LINK, PRESSURE RELEASE, LEFT
2	FC0-1645-000 запросить цену →	LINK, PRESSURE RELEASE, RIGHT
3	FC0-1789-000 запросить цену →	SPRING
4	FC8-1367-000 запросить цену →	SCREW, W/WASHER, M3X8
5	FC8-1368-000 запросить цену →	SCREW, M3X6
6	FC8-1370-000 запросить цену →	AR SCREW, TP, M3X6
7	FK4-2081-000 запросить цену →	CABLE, FLAT
8	FK3-1175-000 запросить цену →	CABLE, FLAT FAX model JP WIRELESS model JP FAX
9	FK4-2141-000 запросить цену →	CABLE, FLAT model WIRELESS model
9	FK4-2140-000 запросить цену →	CABLE, FLAT EXCEPT JP FAX model
10	FK3-3544-000 запросить цену →	CABLE, FLAT FAX model
11	FK4-1248-000 запросить цену →	MODULE, WLAN WIRELESS model
12	FM0-2242-000 запросить цену →	PSEUDO CI плата в сборе FAX model JP
14	FM0-3930-000 запросить цену →	NCU плата в сборе FAX model JP
14	FM0-3932-000 запросить цену →	NCU плата в сборе FAX model US,CA,LTN MF220 Series 100V FAX model SW501 MF220 Series 100V SW501 MF220 Series 120V SW501
16	FM4-6895-000 запросить цену →	SWITCH LEVER ASS'Y MF220 Series 100V MF220 Series 120V MF210 Series 100V MF210 Series 120V
19	WE8-6854-000 запросить цену →	CORE,RING FAX model
20	WE8-6481-000 запросить цену →	CORE, FERRITE
21	WE8-6948-000 запросить цену →	FERRITE CORE
22	FE4-4945-000 запросить цену →	SPRING, GROUNDING MF220 Series
23	FE4-4946-000 запросить цену →	SPRING, GROUNDING MF220 Series
24	FK4-2087-000 запросить цену →	FAN MF220 Series FM2,FM3
26	VS1-7440-003 запросить цену →	CONNECTOR, SNAP TIGHT MF220 Series

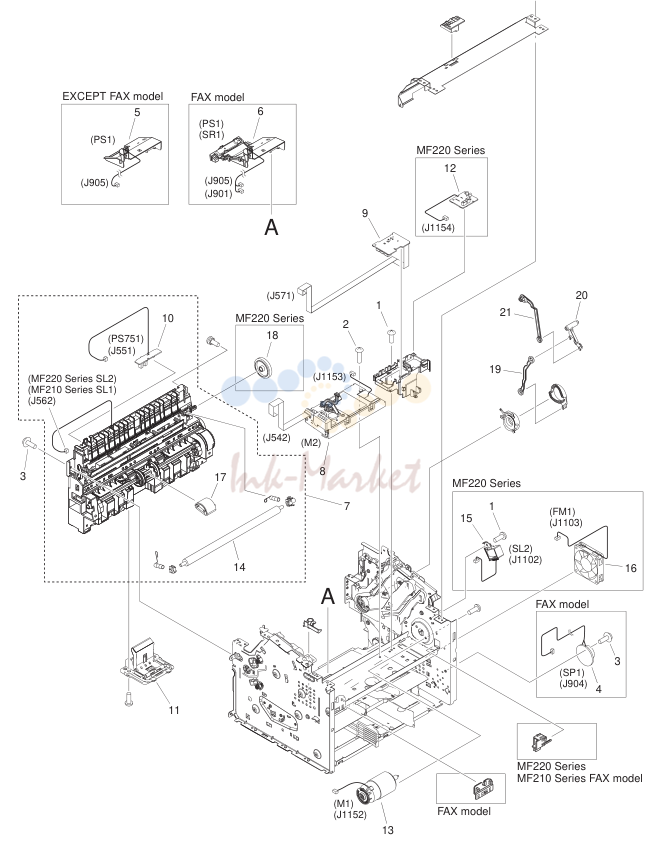

INTERNAL COMPONENTS 2

№	Артикул	Наименование
1	FC8-1368-000 запросить цену →	SCREW, M3X6
2	FC8-1369-000 запросить цену →	SCREW, M3X10
3	FC8-1370-000 запросить цену →	SCREW, TP, M3X6
4	FK3-3667-000 запросить цену →	SPEAKER FAX model SP1
5	FM0-3656-000 запросить цену →	PHOTO SENSOR ASS'Y, MULTI EXCEPT FAX model PS1
6	FM0-4381-000 запросить цену →	PHOTO SENSOR ASS'Y, TONER FAX model PS1,SR1
7	FM0-3743-000 запросить цену →	PAPER PICK-UP ASS'Y MF220 Series SL2
7	FM0-3686-000 запросить цену →	PAPER PICK-UP ASS'Y MF210 Series SL1
8	FM0-3723-000 запросить цену →	LASER SCANNER ASS'Y MF220 Series M2
8	FM0-3687-000 запросить цену →	LASER SCANNER ASS'Y MF210 Series M2
9	FM0-4131-000 запросить цену →	MOTOR плата ASS'Y MF220 Series PS1151
9	FM0-4132-000 запросить цену →	MOTOR плата ASS'Y MF210 Series PS1151
10	FM0-4133-000 запросить цену →	PAPER PICK-UP SENSOR плата ASS'Y PS751
11	FM4-6893-000 запросить цену →	SEPARATION PAD ASS'Y
12	FM4-7064-000 запросить цену →	DUPLEXING плата ASS'Y MF220 Series
14	RC2-1182-000 запросить цену →	ROLLER, TRANSFER
15	RK2-0420-000 под заказ	SOLENOID MF220 Series SL2
16	RK2-3438-000 запросить цену →	FAN MF220 Series FM1
17	RL1-1497-000 запросить цену →	ROLLER, PICK-UP
18	FU9-0289-000 запросить цену →	GEAR, 34T MF220 Series
19	FC0-1589-000 запросить цену →	LINK, DOOR 1
20	FC0-1590-000 запросить цену →	LINK, DOOR 2
21	FC0-1646-000 запросить цену →	LINK, DOOR

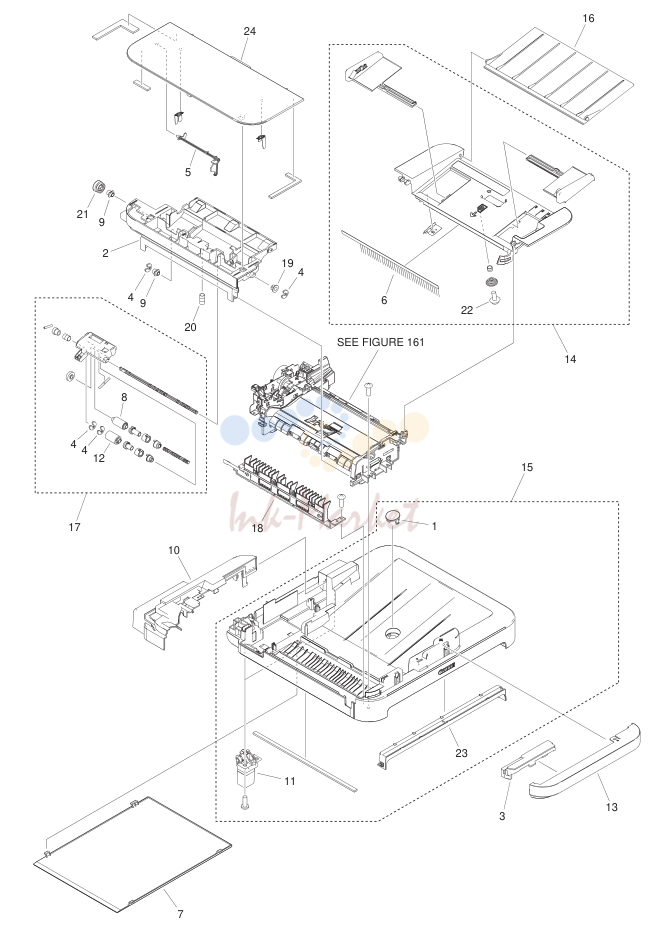

ADF ASS'Y (DADF model)

№	Артикул	Наименование
1	FE4-0820-000 запросить цену →	CAP
2	FE4-0742-000 запросить цену →	COVER, DF, LOWER
3	FE4-0806-000 запросить цену →	COVER, FRONT UPPER
4	FC6-5210-000 запросить цену →	RETAINING RING (E-TYRE)
5	FC7-6321-000 запросить цену →	FLAG, DOCUMENT SCANNER
6	FC7-6322-000 запросить цену →	ELIMINATOR, STATIC CHARGE
7	FC8-9210-000 запросить цену →	PANEL, COPYBOARD
8	FC8-9251-000 запросить цену →	ROLLER, PICK-UP
9	FC9-5060-000 запросить цену →	BUSHING
10	FL0-3575-000 запросить цену →	COVER, REAR
11	FL0-3573-000 запросить цену →	HINGE, DADF
12	FL3-1023-000 запросить цену →	ROLLER, SEPARATION
13	FE4-0805-000 запросить цену →	COVER, DF, FRONT
16	FE4-0738-000 запросить цену →	TRAY, DOCUMENT
17	FM0-4439-000 запросить цену →	SEPARATION ROLLER ASS'Y
18	FM0-4452-000 запросить цену →	FEED GUIDE в сборе
19	FU5-1552-000 запросить цену →	BUSHING
20	FU7-2869-000 запросить цену →	SPRING, COMPRESSION
21	FU8-0473-000 запросить цену →	GEAR, 24T
22	XA9-0476-000 запросить цену →	SCREW,TP M3X8
23	FE4-0811-000 запросить цену →	COVER, HANDLE
24	FE4-0741-000 запросить цену →	COVER, DF, UPPER

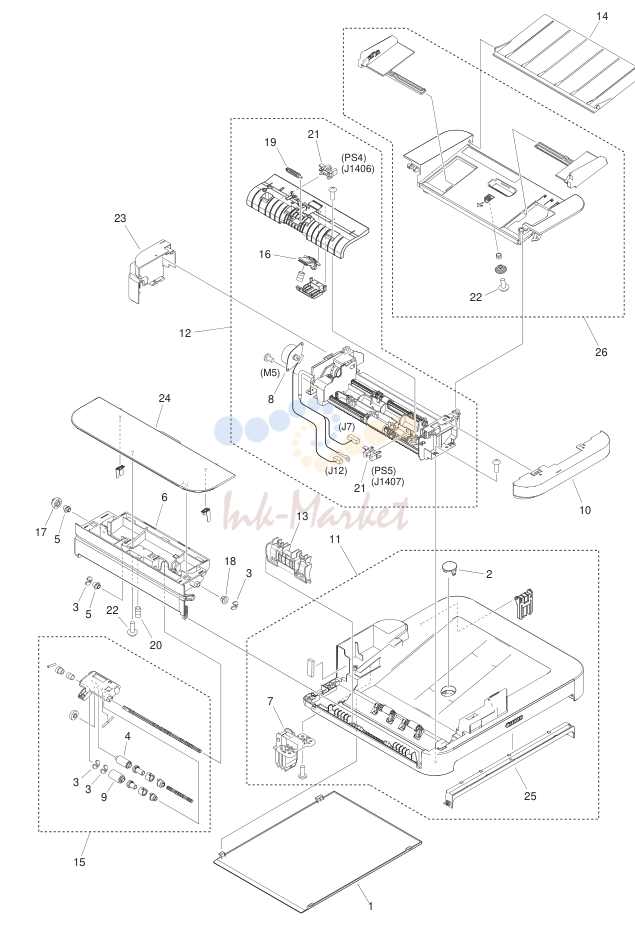

ADF ASS'Y (ADF model)

№	Артикул	Наименование
1	FC0-1698-000 запросить цену →	PANEL, COPYBOARD
2	FE4-0820-000 запросить цену →	CAP
3	FC6-5210-000 запросить цену →	RETAINING RING (E-TYRE)
4	FC8-9251-000 запросить цену →	ROLLER, PICK-UP
5	FC9-5060-000 запросить цену →	BUSHING
6	FE4-0893-000 запросить цену →	COVER, DF, LOWER JP
6	FE4-0892-000 запросить цену →	COVER, DF, LOWER US,CA,LTN
7	FE4-1344-000 запросить цену →	HINGE, SADF
8	FK3-3659-000 запросить цену →	MOTOR, STEPPING M5
9	FL3-1023-000 запросить цену →	ROLLER, SEPARATION
10	FE4-0895-000 запросить цену →	COVER, DF, FRONT
13	FM0-4413-000 запросить цену →	FEED ROLLER ASS'Y
14	FE4-0738-000 запросить цену →	TRAY, DOCUMENT
15	FM0-4439-000 запросить цену →	SEPARATION ROLLER ASS'Y
16	FM3-8687-000 запросить цену →	SEPARATION PAD в сборе
17	FU0-0204-000 запросить цену →	GEAR, 21T
18	FU5-1552-000 запросить цену →	BUSHING
19	FU5-6711-000 запросить цену →	ROLLER, AUXILIARY
20	FU7-2869-000 запросить цену →	SPRING, COMPRESSION
21	WG8-5935-000 запросить цену →	IC, PHOTO INTERRUPTER PS4,PS5
22	XA9-0476-000 запросить цену →	SCREW,TP M3X8
23	FE4-0889-000 запросить цену →	COVER, REAR
24	FE4-0891-000 запросить цену →	COVER, DF, UPPER
25	FE4-0811-000 запросить цену →	COVER, HANDLE

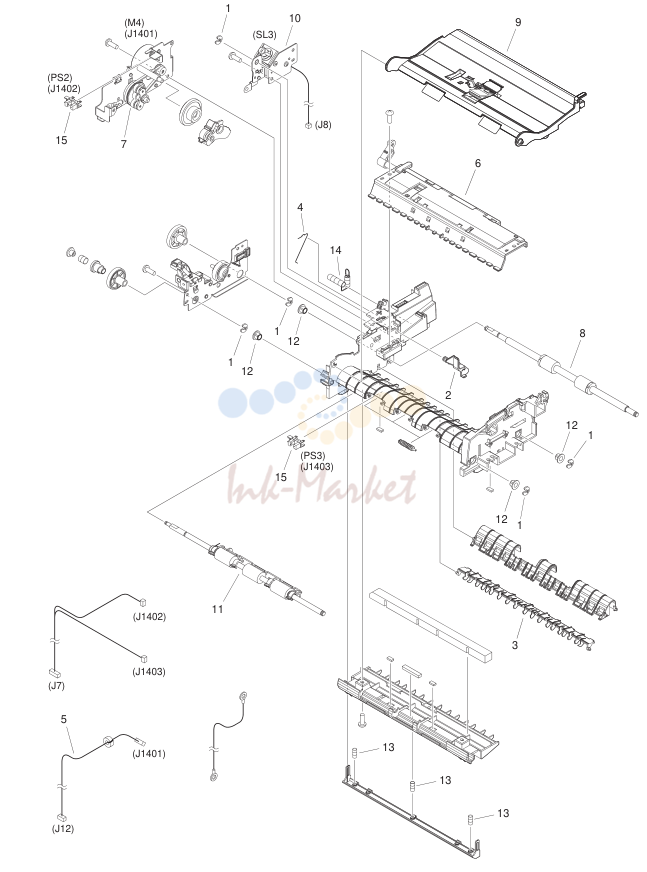

PAPER FEEDER в сборе (DADF model)

№	Артикул	Наименование
1	FC6-5210-000 запросить цену →	RETAINING RING (E-TYRE)
2	FC7-6182-000 запросить цену →	LEVER, ROLLER RELEASE
3	FC7-6278-000 запросить цену →	FLAPPER, PAPER DELIVERY
4	FC9-1325-000 запросить цену →	SPRING,SEPARATION SWING ARM
6	FM3-8682-000 запросить цену →	PAPER DELIVERY ASS'Y
8	FM3-8690-000 запросить цену →	PAPER DELIVERY ROLLER ASS'Y
9	FM3-8686-000 запросить цену →	GUIDE в сборе, UPPER
10	FM4-6919-000 запросить цену →	SOLENOID ASS'Y SL3
11	FM4-7532-000 запросить цену →	PAPER FEED ROLLER в сборе
12	FU5-1552-000 запросить цену →	BUSHING
13	FU6-2249-000 запросить цену →	SPRING, COMPRESSION
14	FU7-2021-000 запросить цену →	SPRING, COMPRESSION
15	WG8-5935-000 запросить цену →	IC, PHOTO INTERRUPTER PS2,PS3

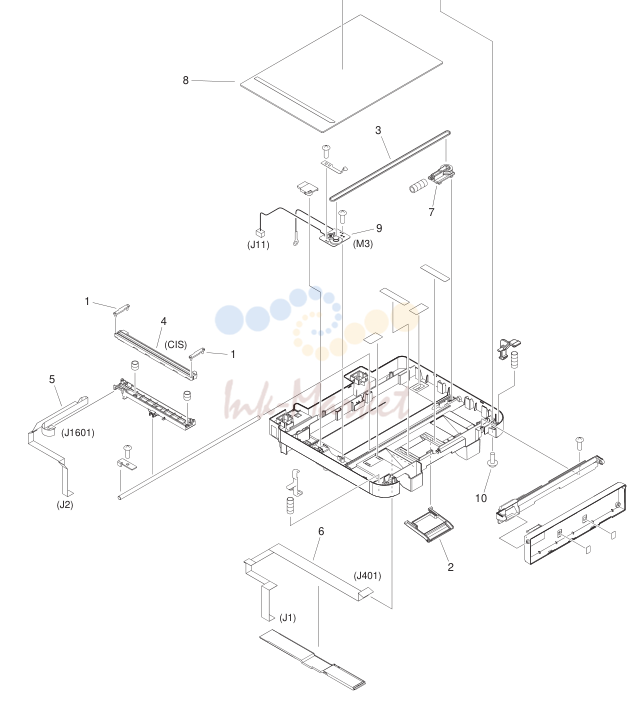

READER в сборе (DADF model)

№	Артикул	Наименование
1	FC0-1945-000 запросить цену →	SPACER, CIS
2	FE2-2498-000 запросить цену →	LINK, TILT
3	FE2-3233-000 запросить цену →	BELT, TIMING
4	FK4-2086-000 запросить цену →	CONTACT IMAGE SENSOR,HV12I-V02 CIS
5	FK4-2085-000 запросить цену →	CABLE, FLAT, SCNT-CIS
6	FK4-2108-000 запросить цену →	CABLE, FLAT
7	FL3-5062-000 запросить цену →	IDLER PULLEY HOLDER ASS'Y
8	FL3-5072-000 запросить цену →	COPYBOARD GLASS ASS'Y
9	FM0-4434-000 запросить цену →	MOTOR ASS'Y M3
10	XA9-0476-000 запросить цену →	SCREW,TP M3X8

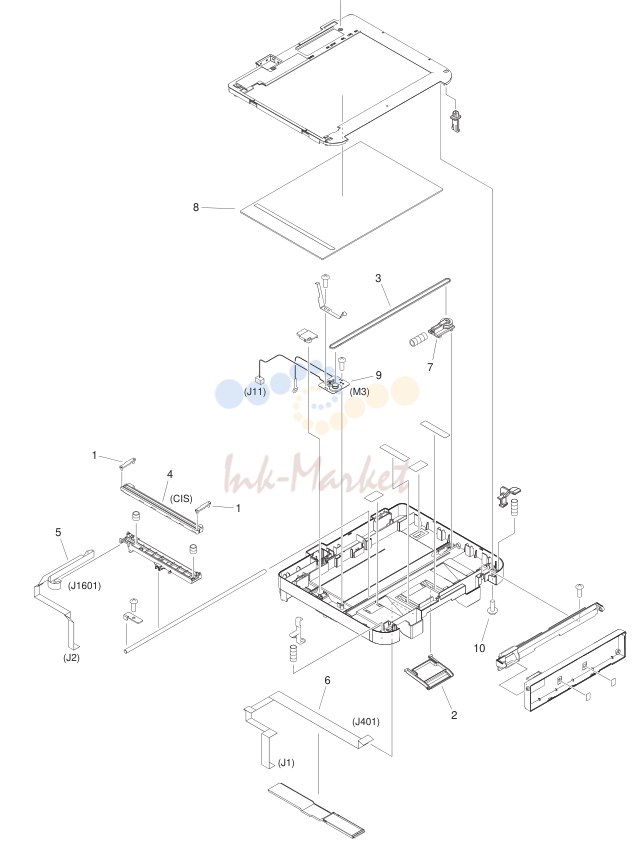

READER в сборе (ADF model)

№	Артикул	Наименование
1	FC0-1945-000 запросить цену →	SPACER, CIS
2	FE2-2498-000 запросить цену →	LINK, TILT
3	FE2-3233-000 запросить цену →	BELT, TIMING
4	FK4-2086-000 запросить цену →	CONTACT IMAGE SENSOR,HV12I-V02 CIS
5	FK4-2085-000 запросить цену →	CABLE, FLAT, SCNT-CIS
6	FK4-2108-000 запросить цену →	CABLE, FLAT FAX model
6	FK4-2109-000 запросить цену →	CABLE, FLAT EXCEPT FAX model
7	FL3-5062-000 запросить цену →	IDLER PULLEY HOLDER ASS'Y
8	FL3-5071-000 запросить цену →	COPYBOARD GLASS ASS'Y
9	FM0-4434-000 запросить цену →	MOTOR ASS'Y M3
10	XA9-0476-000 запросить цену →	SCREW,TP M3X8

READER в сборе (COPYBOARD model)

№	Артикул	Наименование
1	FC0-1945-000 запросить цену →	SPACER, CIS
2	FE2-2498-000 запросить цену →	LINK, TILT
3	FE2-3233-000 запросить цену →	BELT, TIMING
4	FK4-2086-000 запросить цену →	CONTACT IMAGE SENSOR,HV12I-V02 CIS
5	FK4-2085-000 запросить цену →	CABLE, FLAT, SCNT-CIS
6	FK4-2109-000 запросить цену →	CABLE, FLAT
7	FL3-5072-000 запросить цену →	COPYBOARD GLASS ASS'Y
8	FL3-5062-000 запросить цену →	IDLER PULLEY HOLDER ASS'Y
9	FM0-4434-000 запросить цену →	MOTOR ASS'Y M3
10	XA9-0476-000 запросить цену →	SCREW,TP M3X8
