Canon imageCLASS LBP 7780 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL PANELS, COVERS, ETC.
- FRONT DOOR ASS'Y
- RIGHTDOOR ASS'Y
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4

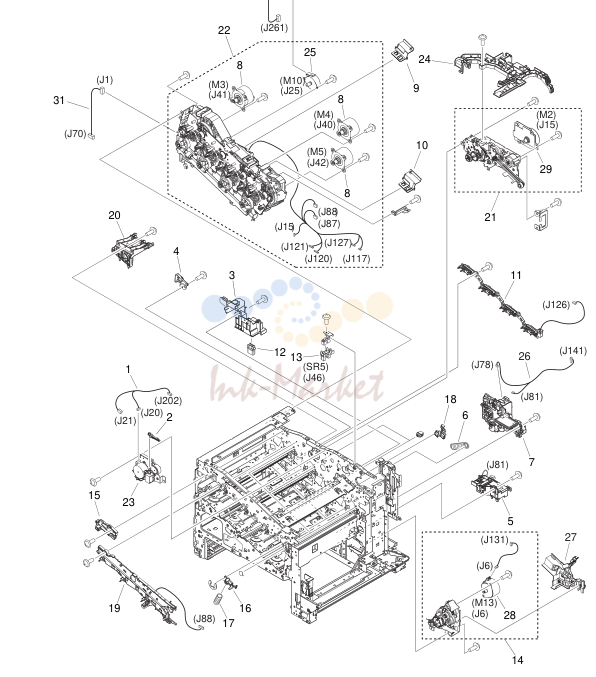

- INTERNAL COMPONENTS 5

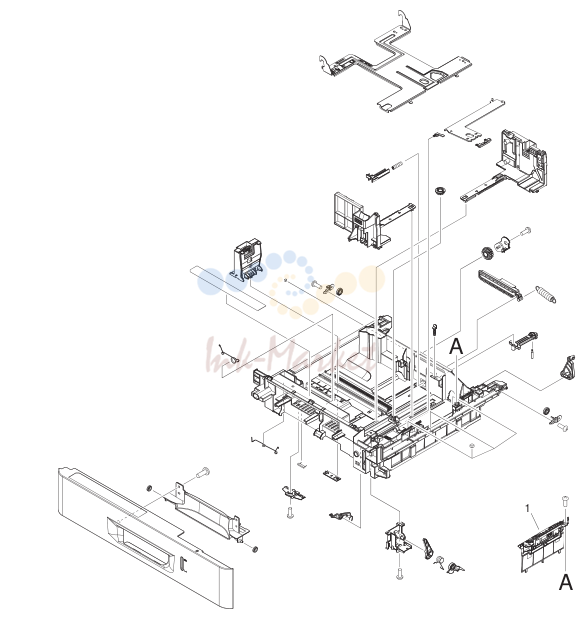

- CASSETTE в сборе
- PAPER PICK-UP ASS'Y

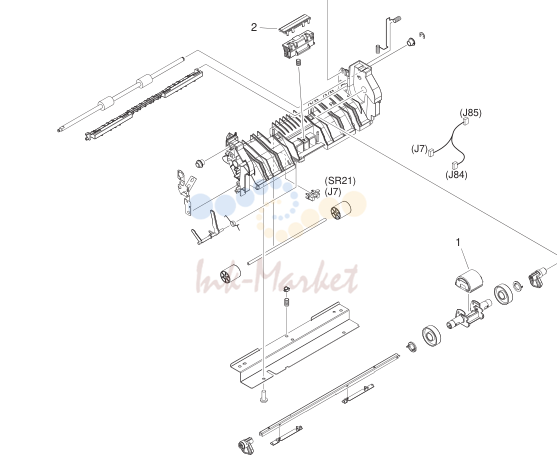

- MULTI-PURPOSE PICK-UP ASS'Y

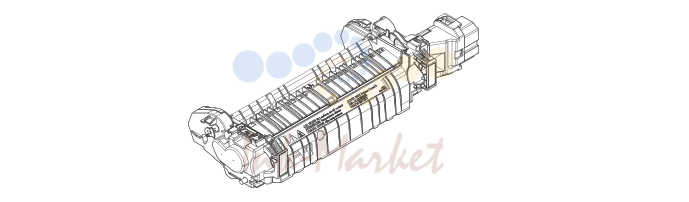

- FIXING ASS'Y

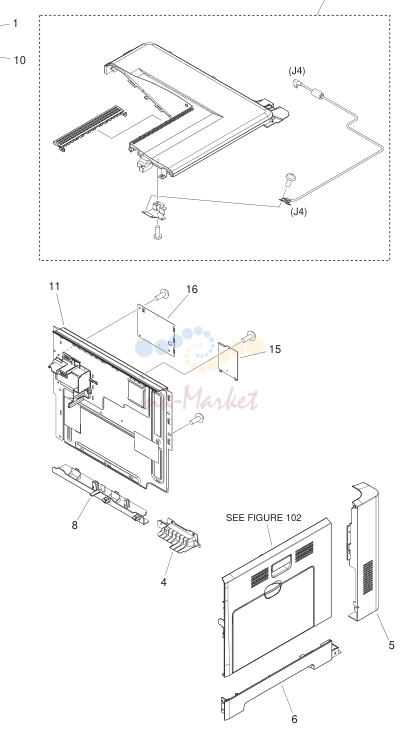

EXTERNAL PANELS, COVERS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE2-1293-000 запросить цену → | LID, USB |
| 2 | FE2-1304-000 запросить цену → | COVER, LEFT |
| 3 | FE2-1305-000 запросить цену → | COVER, LEFT LOWER |
| 4 | FE2-1308-000 запросить цену → | HANDLE, REAR |
| 5 | FE2-1311-000 запросить цену → | COVER, REAR RIGHT |
| 6 | FE2-1312-000 запросить цену → | COVER, RIGHT LOWER Color imageCLASS |
| 7 | FE2-2195-000 запросить цену → | COVER, CONTROL PANEL, LEFT LBP7780Cdn |
| 7 | FE2-2187-000 запросить цену → | COVER, CONTROL PANEL, LEFT imageCLASS LBP7780Cx |
| 7 | FE2-1319-000 запросить цену → | COVER, CONTROL PANEL, LEFT i-SENSYS LBP7780Cx |
| 8 | FE2-1334-000 запросить цену → | COVER, PROTECT., LOWER |
| 9 | FE2-1337-000 запросить цену → | COVER, CONTROL PANEL, RIGHT |
| 10 | FE2-1362-000 запросить цену → | COVER, CONTROL PANEL, RIGHT |
| 11 | FM0-2453-000 запросить цену → | REAR крышка в сборе |
| 12 | FM0-2458-000 запросить цену → | UPPERCOVER ASS'Y |
| 13 | FM0-2459-000 запросить цену → | PAPER DELIVERY TRAY ASS'Y English |
| 13 | FM0-2462-000 запросить цену → | PAPER DELIVERY TRAY ASS'Y Simplified Chinese US,CA,AU,SG,HK,KR,LT |
| 14 | FM0-2464-000 запросить цену → | CONTROL PANEL ASS'Y N |
| 14 | FM0-2465-000 запросить цену → | CONTROL PANEL ASS'Y EUR |
| 14 | FM0-2466-000 запросить цену → | CONTROL PANEL ASS'Y CN |
| 15 | FC8-9800-000 запросить цену → | PLATE, SHIELD |
| 16 | FE2-1320-000 запросить цену → | PLATE, SHIELD R |

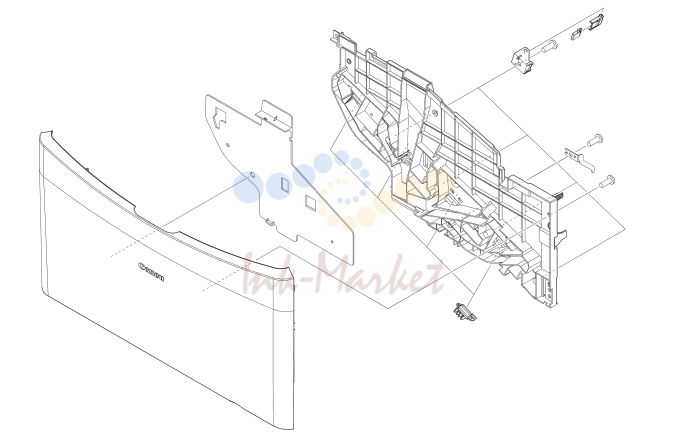

FRONT DOOR ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM0-2455-000 запросить цену → | FRONT DOOR ASS'Y |

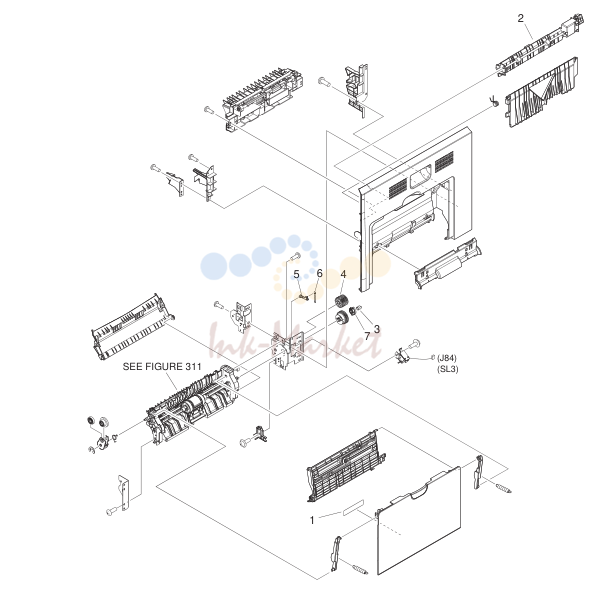

RIGHTDOOR ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM0-2456-000 запросить цену → | RIGHTDOOR ASS'Y SEE NOTE 1 | |
| 1 | FC8-9956-000 запросить цену → | INDEX, FEED TRAY PAPER SIZE SEE NOTE 2 |
| 2 | RM1-4959-000 запросить цену → | DUPLEXING PAPER FEED ASS'Y |
| 3 | RC2-4734-000 запросить цену → | SPRING, GROUNDING |
| 4 | RU6-0509-000 запросить цену → | GEAR, 26T |
| 5 | RC2-9073-000 запросить цену → | LEVER, STOPPER |
| 6 | RU6-2569-000 запросить цену → | SPRING, TENSION |
| 7 | RC2-6018-000 запросить цену → | CAM, STOPPER |

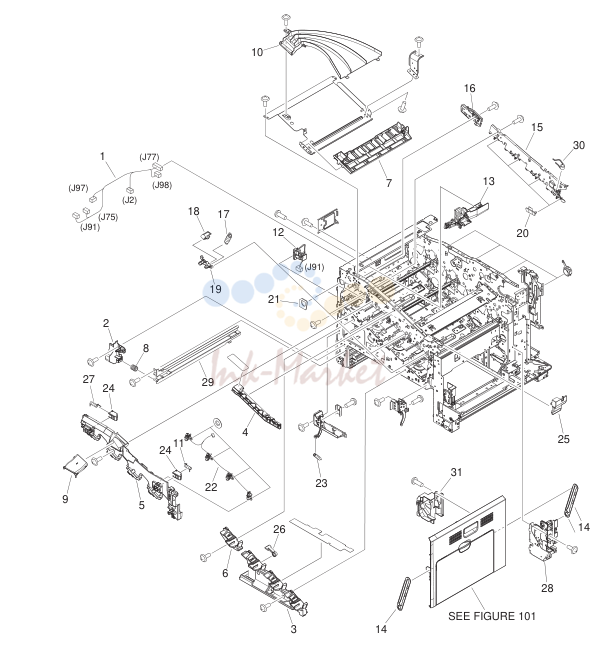

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5742-000 запросить цену → | LEFT CABLE ASS'Y |
| 2 | RC3-1231-000 запросить цену → | HOLDER, CST.POSITIONING,FR.LF. |
| 3 | FM3-8827-000 запросить цену → | COVER, FRONT INNER, LOWER |
| 4 | RC2-5011-000 запросить цену → | GUIDE, CABLE, FRONT |
| 5 | RC3-1070-000 запросить цену → | COVER, FRONT INNER, UPPER |
| 6 | FM3-8828-000 запросить цену → | COVER, FRONT INNER, LOWER |
| 7 | RC2-5010-000 запросить цену → | GUIDE, CABLE, UPPER |
| 8 | RC2-4831-000 запросить цену → | ROLLER, RAIL |
| 9 | RC2-4830-000 запросить цену → | COVER, FACE-DOWN DUCT |
| 10 | RC2-4820-000 запросить цену → | DUCT, PAPER DELIVERY |
| 11 | RU6-2567-000 запросить цену → | SPRING, COMPRESSION |
| 12 | RM1-5696-000 запросить цену → | WASTE TONER DETECT ASS'Y |
| 13 | RM1-8138-000 запросить цену → | WASTE TONER DUCT ASS'Y |
| 14 | RC3-1192-000 запросить цену → | LINK, DOOR STOPPER |
| 15 | RC2-4783-000 запросить цену → | RAIL, GUIDE, FRONT |
| 16 | RC2-5960-000 запросить цену → | GUIDE, ROLLER, FRONT |
| 17 | RU7-2192-000 запросить цену → | SPRING, TENSION |
| 18 | RU6-2237-000 запросить цену → | SPRING, GROUNDING |
| 19 | RC2-3983-030 запросить цену → | LEVER, CRG. PRESSURE, FRONT |
| 20 | RC2-4426-000 запросить цену → | GUIDE, LIGHT |
| 21 | RC2-4780-000 запросить цену → | SEAL, WASTE TONER BOX |
| 22 | RM1-5704-000 запросить цену → | FRONT PRE-EXPOSURE плата ASS'Y |
| 23 | RC3-1205-000 запросить цену → | SPRING, TENSION |
| 24 | RC2-5937-000 запросить цену → | LOCK, DOOR |
| 25 | RC2-5950-000 запросить цену → | COVER, CABLE |
| 26 | RC2-5951-000 запросить цену → | LEVER, BOX PRESENCE DETECT |
| 27 | RU6-2568-000 запросить цену → | SPRING, COMPRESSION |
| 28 | RM1-8161-000 запросить цену → | RIGHT DOOR HINGE REAR ASS'Y |
| 29 | RL1-3109-000 запросить цену → | RAIL, CASSETTE, LEFT |
| 30 | RU6-2245-000 запросить цену → | SPRING, TORSION |
| 31 | RC2-4924-000 запросить цену → | COVER, RIGHT DOOR GEAR, REAR |

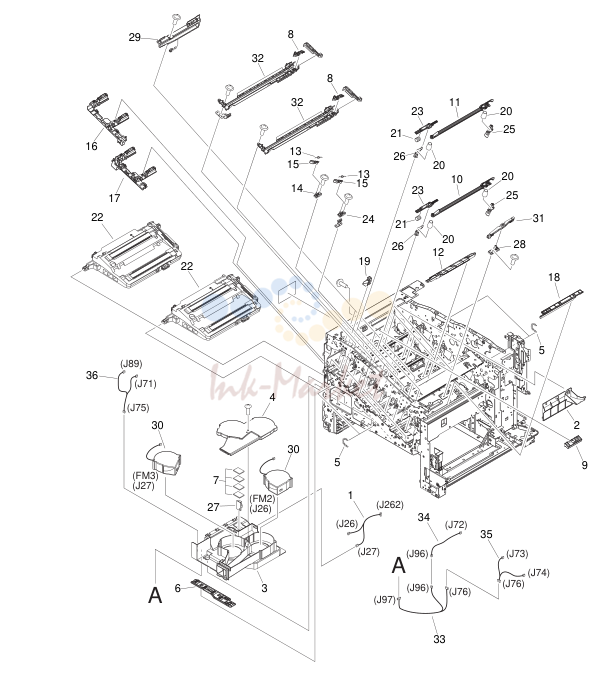

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5746-000 запросить цену → | FAN CABLE ASS'Y |
| 2 | RC2-5898-000 запросить цену → | TRAY, WASTE TONER CATCH |
| 3 | RC2-5044-000 запросить цену → | HOLDER, CARTRIDGE FAN |
| 4 | RC2-5932-000 запросить цену → | HOLDER, CARTRIDGE FAN |
| 5 | RU6-2436-000 запросить цену → | SPRING, TENSION |
| 6 | RC2-5971-000 запросить цену → | GUIDE, CABLE, LOWER |
| 7 | RC2-5993-000 запросить цену → | SEAL, CARTRIDGE FAN HOLDER |
| 8 | RC2-9075-000 запросить цену → | LEVER, ESTRANGEMENT |
| 9 | RC2-5160-000 запросить цену → | STOPPER, PLATE |
| 10 | RM1-4999-000 запросить цену → | SHUTTER ASS'Y |
| 11 | RM1-5488-000 запросить цену → | SHUTTER ASS'Y |
| 12 | RC2-5912-000 запросить цену → | COVER |
| 13 | RC2-5958-000 запросить цену → | SPRING, TORSION |
| 14 | RC2-5955-000 запросить цену → | HOLDER, CRG. LOCK LEVER |
| 15 | RC2-5954-000 запросить цену → | LEVER, CARTRIDGE LOCK |
| 16 | RC2-5966-000 запросить цену → | GUIDE, TRANSFER S CABLE, 1 |
| 17 | RC2-5967-000 запросить цену → | GUIDE, TRANSFER S CABLE, 2 |
| 18 | RC2-5962-000 запросить цену → | COVER |
| 19 | RC2-5969-000 запросить цену → | GUIDE, CARTRIDGE ESTRANGEMENT |
| 20 | RU6-2318-000 запросить цену → | SPRING, COMPRESSION |
| 21 | RU6-2316-000 запросить цену → | SPRING, COMPRESSION |
| 22 | RM1-5676-000 запросить цену → | LASER/SCANNER ASS'Y |
| 23 | RC2-4415-000 запросить цену → | LEVER, SHUTTER |
| 24 | RC3-1075-000 запросить цену → | HOLDER, CARTRIDGE LOCK LEVER |
| 25 | RC2-4407-030 запросить цену → | ARM, SHUTTER, REAR |
| 26 | RC2-4406-000 запросить цену → | ARM, SHUTTER, FRONT |
| 27 | RK2-3267-000 запросить цену → | SENSOR узел, TMP./HUM. SENSING |
| 28 | RM1-5588-000 запросить цену → | STAND ASS'Y |
| 29 | RM1-5700-000 запросить цену → | TONER SENSOR HOLDER ASS'Y |
| 30 | RK2-2418-000 запросить цену → | FAN FM2,FM3 |
| 31 | RM1-8149-000 запросить цену → | BASE ASS'Y |
| 32 | RM1-8140-000 запросить цену → | LOWER CRG. GUIDE ASS'Y |
| 33 | RM1-5749-000 запросить цену → | CONNECTING CABLE ASS'Y |
| 34 | RM1-5740-000 запросить цену → | SENSOR CABLE ASS'Y |
| 35 | RM1-5741-000 запросить цену → | SENSOR CABLE ASS'Y |
| 36 | RM1-5752-000 запросить цену → | MOTOR/SENSOR CABLE ASS'Y |

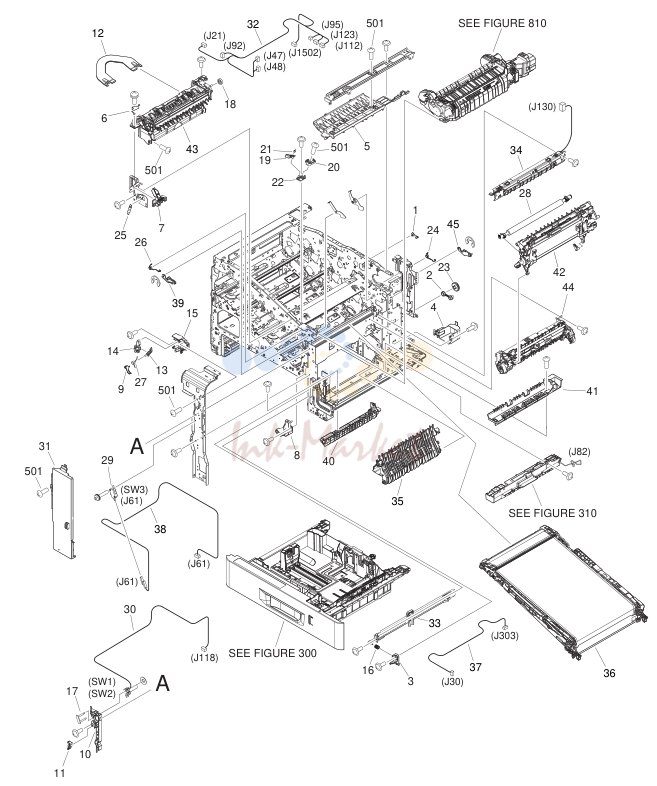

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-4541-000 запросить цену → | BUSHING |
| 2 | RC2-4875-000 запросить цену → | BUSHING |
| 3 | RC3-1230-000 запросить цену → | HOLDER, CST.POSITIONING,FR.RT. |
| 4 | RC3-1232-000 запросить цену → | HOLDER, CST.POSITIONING,RR.RT. |
| 5 | RC2-4914-000 запросить цену → | GUIDE, DOOR LATCH, RIGHT |
| 6 | RC2-4828-000 запросить цену → | WIRE, SENSOR PROTECT |
| 7 | FM3-9079-000 запросить цену → | SENSOR CABLE GUIDE ASS'Y |
| 8 | RC2-5019-000 запросить цену → | COVER, INNER, RIGHT LOWER |
| 9 | RC2-5120-000 запросить цену → | LINK, INTERLOCK |
| 10 | RC2-5123-000 запросить цену → | MOUNT, INTERLOCK SWITCH |
| 11 | RC2-5121-000 запросить цену → | ARM, INTERLOCK LINK SWITCH |
| 12 | FE2-2182-000 запросить цену → | GUIDE, DUPLEXING REVERSE |
| 13 | RC2-5119-000 запросить цену → | LINK, INTERLOCK |
| 14 | RC2-5118-000 запросить цену → | LINK, INTERLOCK |
| 15 | RC2-5117-000 запросить цену → | FRAME, INTERLOCK |
| 16 | RC2-4831-000 запросить цену → | ROLLER, RAIL |
| 17 | RC2-5913-000 запросить цену → | SHAFT |
| 18 | RU6-0536-000 запросить цену → | GEAR, 19T |
| 19 | RC2-5954-000 запросить цену → | LEVER, CARTRIDGE LOCK |
| 20 | RC2-5957-000 запросить цену → | HOLDER, CARTRIDGE LOCK LEVER |
| 21 | RC2-5958-000 запросить цену → | SPRING, TORSION |
| 22 | RC2-5956-000 запросить цену → | HOLDER, CARTRIDGE LOCK LEVER |
| 23 | RU7-0257-000 запросить цену → | GEAR, 27T |
| 24 | RC2-4378-000 запросить цену → | SPRING, TORSION |
| 25 | RU6-2268-000 запросить цену → | SPRING, TORSION |
| 26 | RC2-4377-000 запросить цену → | SPRING, TORSION |
| 27 | RC2-5122-000 запросить цену → | LINK, INTERLOCK |
| 28 | RM1-8176-000 запросить цену → | 2ND TRANSFER ROLLER ASS'Y |
| 29 | WC4-5171-000 запросить цену → | SWITCH |
| 30 | RM1-5732-000 запросить цену → | DOOR SWICH ASS'Y |
| 31 | FE2-1295-000 запросить цену → | COVER, INNER, FRONT |
| 32 | FM0-3298-000 запросить цену → | CABLE, FRONT |
| 33 | RM1-8146-000 запросить цену → | RIGHT CASSETTE RAIL ASS'Y |
| 34 | RM1-8163-000 запросить цену → | DENSITY DETECT ASS'Y |
| 35 | RM1-8132-000 запросить цену → | P. PICK-UP LOWER GUIDE ASS'Y |
| 36 | FM3-9078-000 запросить цену → | INTERMEDIATE TRANS. BELT ASS'Y |
| 37 | FM0-3292-000 запросить цену → | CABLE, CONTROL PANEL ASS'Y |
| 38 | RM1-5703-000 запросить цену → | CABLE, INTERLOCK SWITCH |
| 39 | RM1-5532-000 запросить цену → | FRONT LOCK ARM ASS'Y |
| 40 | RC3-1183-000 запросить цену → | GUIDE, OPTION ENTRANCE, INNER |
| 41 | RC3-1184-000 запросить цену → | GUIDE, OPTION ENTRANCE, OUTER |
| 42 | RM1-4952-030 запросить цену → | SECONDARY TRANSFER ASS'Y |
| 43 | RM1-4970-060 запросить цену → | PAPER DELIVERY ASS'Y |
| 44 | RM1-4969-000 запросить цену → | REGISTRATION ASS'Y |
| 45 | RM1-5533-000 запросить цену → | REAR LOCK ARM ASS'Y |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

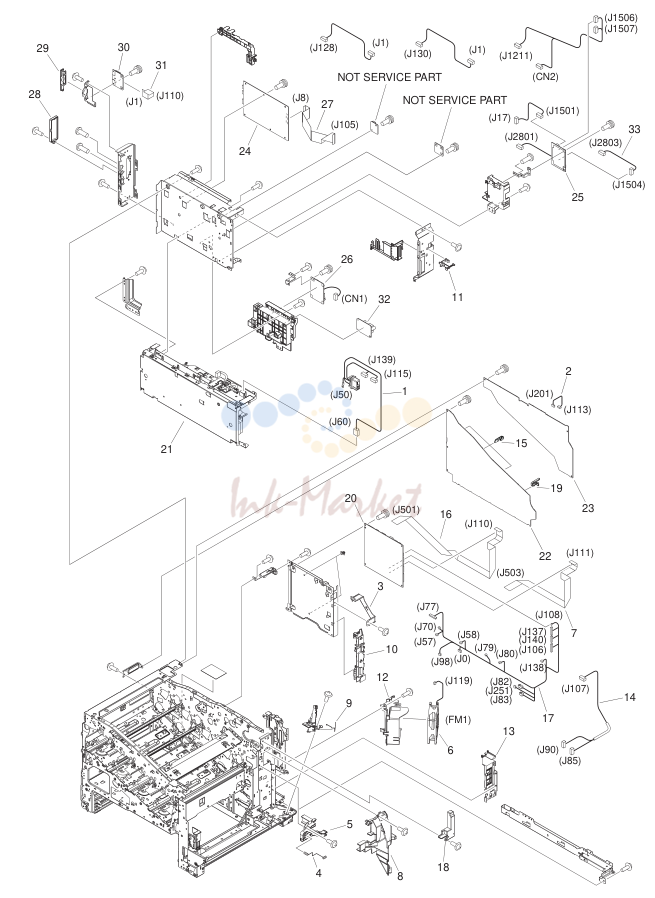

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5714-000 запросить цену → | FIXING CONNECTING CABLE ASS'Y |
| 2 | RM1-8112-000 запросить цену → | CABLE, H.V. POWER SUPPLY |
| 3 | RL1-1948-000 запросить цену → | PANEL, GUARD |
| 4 | RC2-5021-000 запросить цену → | SPRING, COMPRESSION |
| 5 | RC3-1076-000 запросить цену → | HOLDER, 2ND TRANSFER CONTACT |
| 6 | RK2-2416-000 запросить цену → | FAN |
| 7 | RK2-3943-000 запросить цену → | CABLE, LASER FLAT, 2 |
| 8 | RC3-1077-000 запросить цену → | DUCT, DUPLEXING FAN |
| 9 | RC3-1079-000 запросить цену → | SPRING, GROUNDING |
| 10 | RC2-5930-000 запросить цену → | GUIDE, CABLE |
| 11 | RC2-5943-000 запросить цену → | ARM, SWITCH |
| 12 | RC3-1085-000 запросить цену → | HOLDER, DUPLEXING FAN |
| 13 | RC3-1217-000 запросить цену → | GUIDE, FLEXIBLE FLAT CABLE |
| 14 | RM1-5737-000 запросить цену → | M.P. SENSOR CABLE ASS'Y |
| 15 | RC2-9074-000 запросить цену → | SPACER, LOCK |
| 16 | RK2-3941-000 запросить цену → | CABLE, LASER FLAT, 1 |
| 17 | RM1-8113-000 запросить цену → | CABLE, REAR |
| 18 | RC2-5016-000 запросить цену → | COVER, CROSSMEMBER, RIGHT REAR |
| 19 | RC2-9562-000 запросить цену → | SPACER, LOCK |
| 20 | FM0-3305-000 запросить цену → | DC CONTROLLER плата в сборе |
| 21 | FM0-3310-000 запросить цену → | POWER SUPPLY плата ASS'Y 120V |
| 21 | FM0-3311-000 запросить цену → | POWER SUPPLY плата ASS'Y 230V |
| 22 | RM1-8087-000 запросить цену → | LW. H.V.POWER SUPPLY плата ASS'Y |
| 23 | RM1-8088-000 запросить цену → | UP. H.V.POWER SUPPLY плата ASS'Y |
| 24 | FM0-1781-000 запросить цену → | MAIN CONTROLLER плата в сборе |
| 25 | FM0-3306-000 запросить цену → | SLEEP IF плата ASS'Y |
| 26 | FM0-3307-000 запросить цену → | RELAY плата ASS'Y |
| 27 | FK3-3404-000 запросить цену → | CABLE, DCON FLAT |
| 28 | FE2-1321-000 запросить цену → | COVER, SD |
| 29 | FE2-1358-000 запросить цену → | COVER, SD SLOT |
| 30 | FM0-3317-000 запросить цену → | SDSLOT плата в сборе |
| 31 | FK3-3418-000 запросить цену → | CABLE, DCON FLAT |
| 32 | FK3-1986-000 запросить цену → | A.N. POWER SUPPLY плата в сборе |
| 33 | FM0-3295-000 запросить цену → | CABLE, CONT. POWER |
INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5730-000 запросить цену → | DUPLEXING узел CABLE ASS'Y |
| 2 | RC2-4824-000 запросить цену → | ARM, SOLENOID |
| 3 | RC3-1170-000 запросить цену → | HOLDER, CST.POSITIONING,RR.LF. |
| 4 | RC2-5015-000 запросить цену → | STOPPER, SCANNER |
| 5 | RM1-8137-000 запросить цену → | AUTO CLOSE ASS'Y |
| 6 | RU6-2405-000 запросить цену → | SPRING, TENSION |
| 7 | RM1-8136-000 запросить цену → | LIFTER DRIVE ASS'Y |
| 8 | RM1-8105-000 запросить цену → | MAIN MOTOR ASS'Y M3,M4,M5 |
| 9 | RC2-5104-000 запросить цену → | GUIDE, CABLE |
| 10 | RC2-9069-000 запросить цену → | GUIDE, CABLE |
| 11 | RM1-5712-000 запросить цену → | MEMORY TAG DETECT ASS'Y |
| 12 | VS1-7258-007 запросить цену → | CONNECTOR, DRAWER |
| 13 | WG8-5935-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR5 |
| 14 | RM1-8135-000 запросить цену → | PAPER PICK-UP DRIVE ASS'Y |
| 15 | RC2-5961-020 запросить цену → | GUIDE, ROLLER, REAR |
| 16 | RC2-3972-000 запросить цену → | LEVER, PRESSURE, REAR |
| 17 | RU7-2193-000 запросить цену → | SPRING, COMPRESSION |
| 18 | RC2-5959-000 запросить цену → | GUIDE, PRE-EXPOSURE CABLE |
| 19 | RM1-8174-000 запросить цену → | REAR PRE-EXPOSURE плата ASS'Y |
| 20 | RM1-4978-000 запросить цену → | HIGH VOLTAGE HOLDER ASS'Y |
| 21 | RM1-8134-050 запросить цену → | FIXING DRIVE ASS'Y |
| 22 | RM1-8133-000 запросить цену → | MAIN DRIVE ASS'Y |
| 23 | RM1-4973-000 запросить цену → | DUPLEXING DRIVE ASS'Y |
| 24 | RC3-1123-000 запросить цену → | GUIDE, REAR CABLE, RIGHT |
| 25 | RK2-2415-000 запросить цену → | MOTOR, STEPPING, DC M10 |
| 26 | RM1-8109-000 запросить цену → | CABLE, LIFTER MOTOR |
| 27 | RC3-1353-000 запросить цену → | GUIDE, CABLE |
| 28 | RM1-9236-000 запросить цену → | PICK-UP MOTOR ASS'Y M13 |
| 29 | RM1-4983-000 запросить цену → | FIXING MOTOR ASS'Y M2 |
| 30 | RM1-7037-000 запросить цену → | CABLE, DEVELOP |
| 31 | RM1-5747-000 запросить цену → | CONNECTING CABLE ASS'Y |
CASSETTE в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM0-2454-000 запросить цену → | CASSETTE в сборе | |
| 1 | RM1-8129-000 запросить цену → | SEPARATION ROLLER ASS'Y |

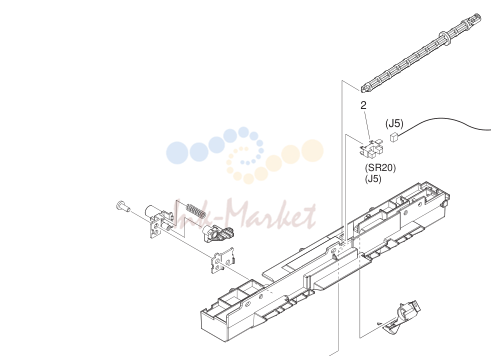

PAPER PICK-UP ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-8130-000 запросить цену → | PAPER PICK-UP ASS'Y | |
| 1 | RM1-8131-000 запросить цену → | PICK-UP ROLLER ASS'Y |
| 2 | WG8-5935-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR20 |
MULTI-PURPOSE PICK-UP ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-8124-000 запросить цену → | MULTI-PURPOSE PICK-UP ASS'Y SEE NOTE | |
| 1 | RL1-2184-000 запросить цену → | ROLLER, MULTI-PURPOSE PICK-UP |
| 2 | RL1-1937-000 запросить цену → | PAD, MULTI-PURPOSE SEPARATION |
FIXING ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM3-8816-000 запросить цену → | FIXING ASS'Y 120V | |
| FM3-8824-000 запросить цену → | FIXING ASS'Y 230V |
комментарии
