Canon imageCLASS LBP 7110 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4

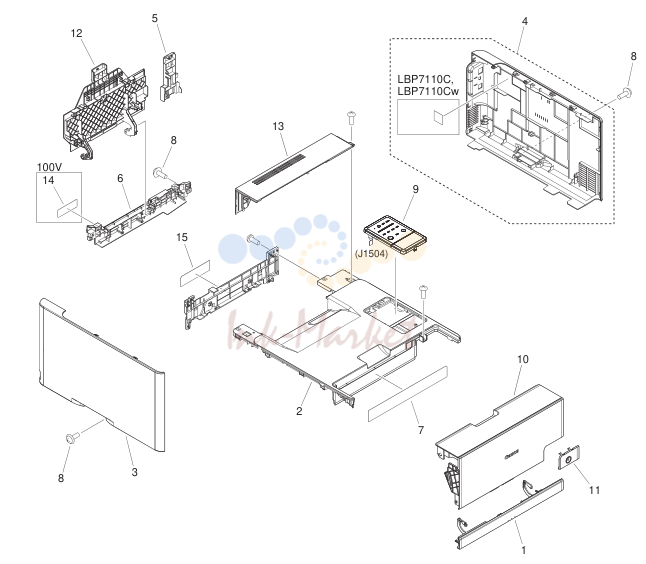

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE2-1412-000 запросить цену → | COVER, FRONT, LOWER |
| 2 | FE2-1416-000 запросить цену → | COVER, TOP |
| 3 | FE2-1430-000 запросить цену → | COVER, LEFT |
| 4 | FM0-2522-000 запросить цену → | COVER узел, RIGHT LBP7110C |
| 4 | FM0-2521-000 запросить цену → | COVER узел, RIGHT LBP7110Cw |
| 4 | FE2-1449-000 запросить цену → | COVER, RIGHT LBP7100C,LBP7100Cn |
| 5 | FE2-1435-000 запросить цену → | COVER, REAR, RIGHT |
| 6 | FE2-1436-000 запросить цену → | COVER, REAR, LOWER |
| 7 | FE2-1451-000 запросить цену → | LABEL, EXCHANGE PROCESS |
| 8 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 9 | FM0-2505-000 запросить цену → | CONTROL PANEL в сборе Satera LBP7110C |
| 9 | FM0-2506-000 запросить цену → | CONTROL PANEL в сборе Satera LBP7100C Color imageCLASS |
| 9 | FM0-4591-000 запросить цену → | CONTROL PANEL в сборе LBP7110Cw |
| 9 | FM0-2507-000 запросить цену → | CONTROL PANEL в сборе i-SENSYS LBP7110Cw |
| 9 | FM0-2508-000 запросить цену → | CONTROL PANEL в сборе i-SENSYS LBP7100Cn imageCLASS LBP7110Cw |
| 9 | FM0-2509-000 запросить цену → | CONTROL PANEL в сборе AU,SG,HK,KR imageCLASS LBP7110Cw |
| 9 | FM0-2511-000 запросить цену → | CONTROL PANEL в сборе CN imageCLASS LBP7100Cn |
| 9 | FM0-2510-000 запросить цену → | CONTROL PANEL в сборе AU,SG,HK,KR imageCLASS LBP7100Cn |
| 9 | FM0-2512-000 запросить цену → | CONTROL PANEL в сборе CN |
| 10 | FM0-2513-000 запросить цену → | FRONT DOOR ASS'Y |
| 11 | FM0-2514-000 запросить цену → | SWITCH крышка в сборе |
| 12 | FE2-1434-000 запросить цену → | COVER, REAR MIDDLE |
| 13 | FM0-2518-000 запросить цену → | UPPER крышка в сборе, REAR |
| 14 | FU7-8875-000 запросить цену → | LABEL, GROUNDING CAUTION 100V |
| 15 | FE2-1454-000 запросить цену → | LABEL, HIGH TMP. CAUTION |
INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-8765-000 запросить цену → | SEPARATION ROLLER ASS'Y |
| 2 | RM1-8047-030 запросить цену → | PICK-UP ROLLER ASS'Y |
| 3 | RM1-8720-000 запросить цену → | FIXING POWER SUPPLY ASS'Y 100V,120V |
| 3 | RM1-8721-000 запросить цену → | FIXING POWER SUPPLY ASS'Y 230V |
| 4 | RC2-2014-000 запросить цену → | COVER, HOLDER |
| 5 | FM0-2515-000 запросить цену → | CASSETTE ASS'Y |
| 6 | FM0-4590-000 запросить цену → | LASER SCANNER в сборе |
| 7 | RU6-8007-000 запросить цену → | LABEL, LASER CAUTION |
| 8 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |

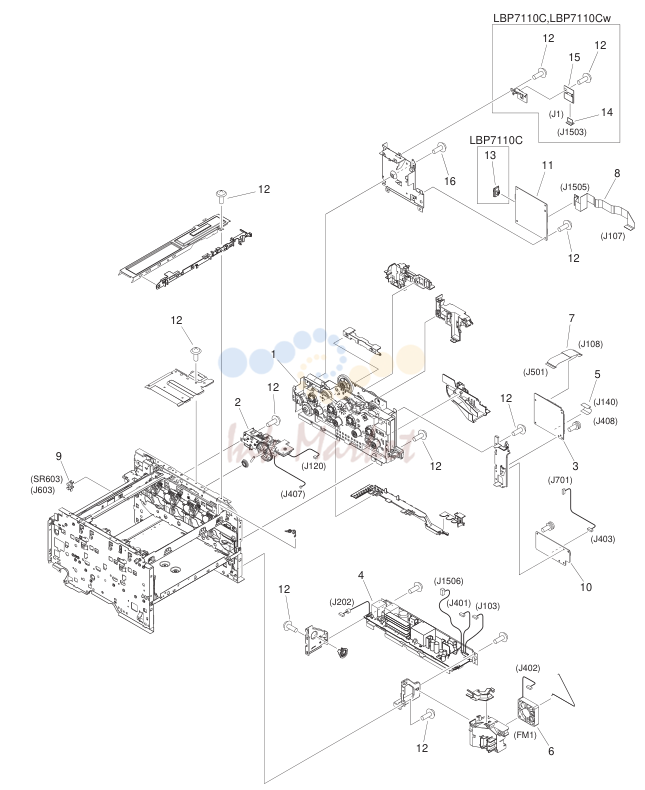

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-9328-000 запросить цену → | MAIN DRIVE ASS'Y |
| 2 | RM1-8785-000 запросить цену → | SUB DRIVE ASS'Y |
| 3 | FM0-3966-000 запросить цену → | DC CONTROLLER плата в сборе |
| 4 | RM1-9027-000 запросить цену → | LOW VOLTAGE POWER SUPPLY ASS'Y 100V,120V |
| 4 | RM1-9022-000 запросить цену → | LOW VOLTAGE POWER SUPPLY ASS'Y 230V |
| 5 | RK2-4540-000 запросить цену → | CABLE, FLEXIBLE FLAT |
| 6 | RK2-4255-000 запросить цену → | FAN FM1 |
| 7 | RK2-3125-000 запросить цену → | CABLE, FLEXIBLE FLAT |
| 8 | FK3-3425-000 запросить цену → | CABLE, FLEXIBLE FLAT |
| 9 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER SR603 |
| 10 | RM1-8706-000 запросить цену → | DRIVER плата ASS'Y |
| 12 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 13 | FE2-1443-000 запросить цену → | PLATE, LAN EXCHANGE LBP7110C |
| 14 | FK3-3426-000 запросить цену → | CABLE, FLEXIBLE FLAT LBP7110C,LBP7110Cw |
| 15 | FM0-2519-000 запросить цену → | WIRELESS NETWORK плата в сборе LBP7110C,LBP7110Cw |
| 16 | XA9-1835-000 запросить цену → | SCREW, D, M3X6 |

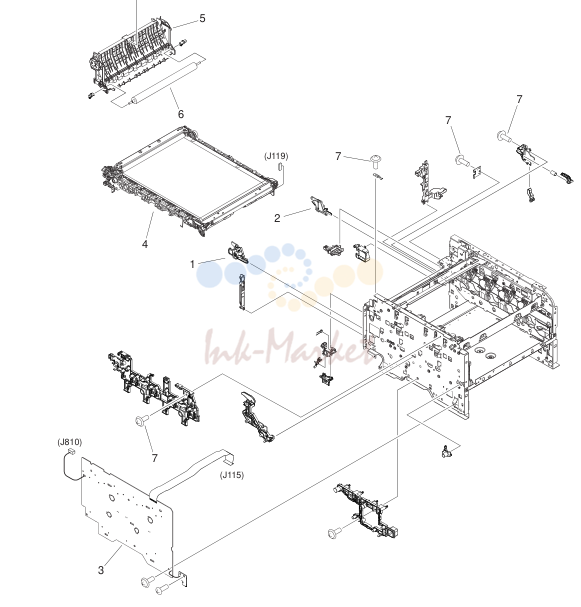

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-4482-000 запросить цену → | I.T.B. LOCK LEVER ASS'Y, LEFT |
| 2 | RM1-4483-000 запросить цену → | I.T.B. LOCK LEVER ASS'Y, RIGHT |
| 3 | RM1-8705-010 запросить цену → | H.V. POWER SUPPLY плата ASS'Y |
| 4 | RM1-8777-000 запросить цену → | INTERMEDIATE TRANS. BELT ASS'Y |
| 5 | RM1-8779-000 запросить цену → | PAPER FEED GUIDE ASS'Y |
| 6 | RM1-4445-000 запросить цену → | ROLLER, TRANSFER |
| 7 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM0-2503-000 запросить цену → | FIXING ASS'Y 100V |
| 1 | RM1-8780-000 запросить цену → | FIXING ASS'Y 120V |
| 1 | RM1-8781-000 запросить цену → | FIXING ASS'Y 230V |
| 2 | RM1-8784-000 запросить цену → | FIXING DRIVE ASS'Y M703 |
| 3 | RM1-8774-000 запросить цену → | CARTRIDGE TRAY ASS'Y |
| 4 | FM0-2516-000 запросить цену → | MAIN SWITCH плата ASS'Y |
| 5 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 6 | FE2-1452-000 запросить цену → | LABEL, JAM CLEARING |
| 7 | FE2-1453-000 запросить цену → | LABEL, JAM CLEARING |
