Canon imageCLASS LBP 6780 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

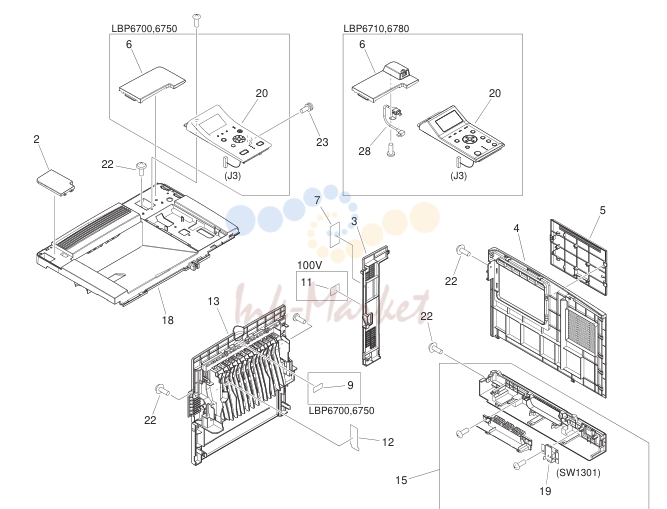

EXTERNAL COVERS, PANEL, ETC.

EXTERNAL COVERS, PANEL, ETC.

№АртикулНаименование
1FC5-5256-000 запросить цену →EMBLEM Satera
1FC7-0496-000 запросить цену →EMBLEM EXCEPT Satera
2FC9-5308-000 запросить цену →COVER, TOP UPPER LEFT LBP6700,6750
2FE2-2856-000 запросить цену →COVER, TOP UPPER LEFT LBP6710,6780
3FC9-5311-000 запросить цену →COVER, RIGHT REAR
4FC9-5318-000 запросить цену →COVER, RIGHT
5FC9-5353-000 запросить цену →COVER, DIMM
6FC9-5356-000 запросить цену →COVER, TOP UPPER RIGHT LBP6700,6750
6FM0-4731-000 запросить цену →COVER, TOP UPPER RIGHT LBP6710,6780
7FC9-5365-000 запросить цену →LABEL, JAM OPERATOR, REAR
8FC9-5366-000 запросить цену →LABEL, MULTI-PURPOSE SIZE JP
8FC9-5377-000 запросить цену →LABEL, MULTI-PURPOSE SIZE EXCEPT JP
9FC9-5367-000 запросить цену →LABEL, TRAY EXTENSION MARK LBP6700,6750
10FC9-5368-000 запросить цену →LABEL, PRINT INSTRUCTION
11FC9-5369-000 запросить цену →LABEL, GROUNDING CAUTION 100V
12FC9-5370-000 запросить цену →LABEL, HIGH TMP. CAUTION
13FM4-2203-000 запросить цену →REAR COVER ASS'Y
14FM4-2205-000 запросить цену →LEFT COVER ASS'Y
15FM4-2208-000 запросить цену →COVER ASS'Y, RIGHT LOWER LBP6700,6750
15FM0-3835-000 запросить цену →COVER ASS'Y, RIGHT LOWER LBP6710,6780
16FM4-2210-000 запросить цену →CARTRIDGE DOOR ASS'Y LBP6700,6750
16FM0-4806-000 запросить цену →CARTRIDGE DOOR ASS'Y i-SENSYS LBP6780x
16FM0-4811-000 запросить цену →CARTRIDGE DOOR ASS'Y LBP6780dn
16FM0-4733-000 запросить цену →CARTRIDGE DOOR ASS'Y LBP6710i
17FM4-2211-000 запросить цену →M.P. TRAY COVER ASS'Y Satera LBP6700
17FM4-2244-000 запросить цену →M.P. TRAY COVER ASS'Y i-SENSYS LBP6750dn
17FM4-2245-000 запросить цену →M.P. TRAY COVER ASS'Y LASER SHOT LBP6750dn
17FM4-2252-000 запросить цену →M.P. TRAY COVER ASS'Y LBP6710,6780
18FM4-2215-000 запросить цену →TOP, COVER, узел LBP6700,6750
18FM0-4732-000 запросить цену →TOP COVER ASS'Y, RIGHT LBP6710,6780
19FM4-5036-000 запросить цену →POWER SUPPLY SWITCH плата ASS'Y LBP6700,6750 SW1301
19FM0-4629-000 запросить цену →POWER SUPPLY SWITCH плата ASS'Y LBP6710,6780 SW1001
20FM4-6142-000 запросить цену →OPERATION PANEL ASS'Y LBP6700
20FM4-6211-000 запросить цену →OPERATION PANEL ASS'Y LBP6750 ASIA
20FM4-6212-000 запросить цену →OPERATION PANEL ASS'Y LBP6750 EUR
20FM4-6213-000 запросить цену →OPERATION PANEL ASS'Y LBP6750 CN
20FM0-3834-000 запросить цену →OPERATION PANEL ASS'Y LBP6710
20FM0-4735-000 запросить цену →OPERATION PANEL ASS'Y LBP6780 US
20FM0-4736-000 запросить цену →OPERATION PANEL ASS'Y LBP6780 EUR
21FM4-2251-000 запросить цену →M.P. TRAY LIFTING PLATE ASS'Y
22XA9-1503-000 запросить цену →SCREW, TAP, M3X6
23XA9-1420-000 запросить цену →SCREW, W/WASHER, M3X8
24XA9-1671-000 запросить цену →SCREW, D, M3X8
25RC2-7705-000 запросить цену →HINGE, MULTI-PURPOSE, LEFT
26RC2-7706-000 запросить цену →HINGE, MULTI-PURPOSE, RIGHT
27FM0-4628-000 запросить цену →CABLE, SWITCH LBP6710,6780
28FM0-4643-000 запросить цену →CABLE, USB LBP6710,6780

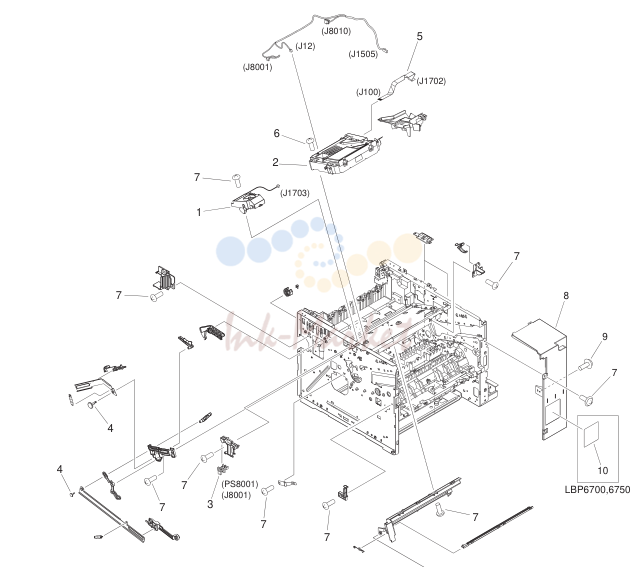

INTERNAL COMPONENTS 1

INTERNAL COMPONENTS 1

№АртикулНаименование
1RM1-6284-000 запросить цену →TAG HOLDER ASS'Y
2RM1-6322-000 запросить цену →LASER SCANNER ASS'Y
3WG8-5935-000 запросить цену →IC, PHOTO INTERRUPTER PS8001
4RC2-7928-000 запросить цену →STOPPER, BUSHING ARM
5RK2-4218-000 запросить цену →CABLE, FLAT
6XA9-1420-000 запросить цену →SCREW, W/WASHER, M3X8
7XA9-1671-000 запросить цену →AR SCREW, D, M3X8
8FC9-5319-000 запросить цену →COVER, RIGHT FRONT
9XA9-1503-000 запросить цену →SCREW, TAP, M3X6
10FC9-5364-000 запросить цену →LABEL, DUPLEXING JAM CLEARING LBP6700,6750

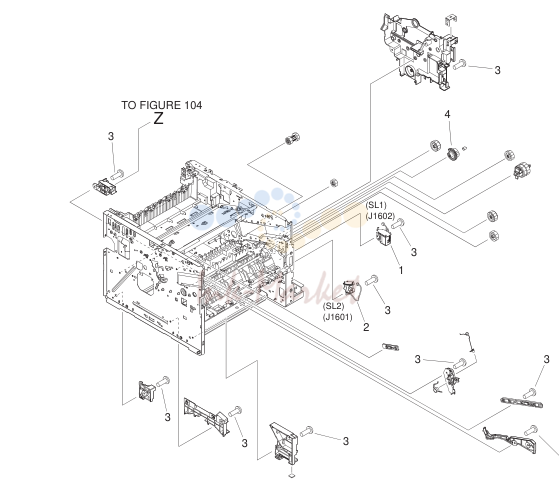

INTERNAL COMPONENTS 2

INTERNAL COMPONENTS 2

№АртикулНаименование
1RK2-1490-000 запросить цену →SOLENOID SL1
2RK2-1492-000 запросить цену →SOLENOID SL2
3XA9-1671-000 запросить цену →SCREW, D, M3X8
4RU6-0953-000 запросить цену →GEAR, 30T

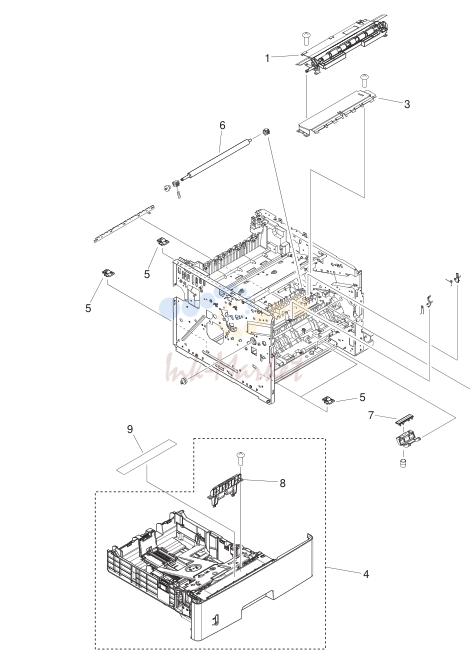

INTERNAL COMPONENTS 3

INTERNAL COMPONENTS 3

№АртикулНаименование
1RM1-6272-000 запросить цену →REGISTRATION ROLLER ASS'Y
2RL1-2412-000 запросить цену →ROLLER, MULTI-PURPOSE
3RM1-6315-000 запросить цену →TRANSFER LOWER GUIDE ASS'Y
4FM4-2216-000 запросить цену →CASSETTE ASS'Y
5RM1-6306-000 запросить цену →BASE PLATE ROLLER ASS'Y
6RM1-6321-000 запросить цену →ROLLER, TRANSFER
7RC2-8575-000 запросить цену →PAD, MULTI-PURPOSE SEPARATION
8RM1-6303-000 запросить цену →SEPARATION HOLDER ASS'Y
9FC9-5363-000 запросить цену →LABEL, CST. PAPER SET

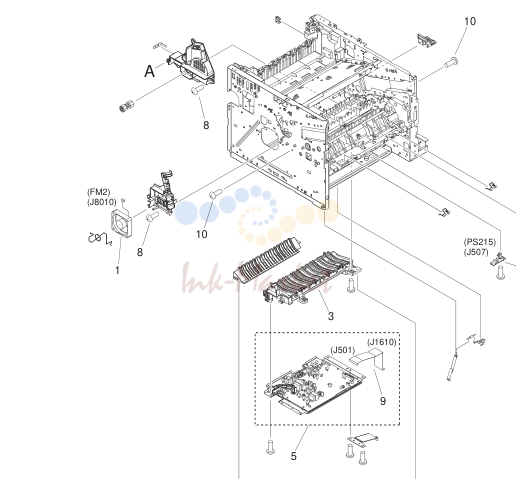

INTERNAL COMPONENTS 4

INTERNAL COMPONENTS 4

№АртикулНаименование
1RK2-1499-000 запросить цену →FAN FM2
2RM1-6263-000 запросить цену →LOWER PAPER FEED GUIDE ASS'Y
3RM1-6270-000 запросить цену →PAPER FEED GUIDE ASS'Y
4RM1-6273-000 запросить цену →POSITION GUIDE ASS'Y
5RM1-6280-000 запросить цену →H.V. POWER SUPPLY плата ASS'Y
6FM4-5038-000 запросить цену →TOP SENSOR плата ASS'Y LBP6700,6750 PS215
6FM0-4631-000 запросить цену →TOP SENSOR плата ASS'Y LBP6710,6780 PS215
7FM4-5673-000 запросить цену →PAPER WIDTH SENSOR плата ASS'Y LBP6700,6750 PS225
7FM0-4633-000 запросить цену →PAPER WIDTH SENSOR плата ASS'Y LBP6710,6780 PS225
8XA9-1671-000 запросить цену →SCREW, D, M3X8
9RK2-3101-000 запросить цену →CABLE, FLAT
10XA9-1503-000 запросить цену →SCREW, TAP, M3X6

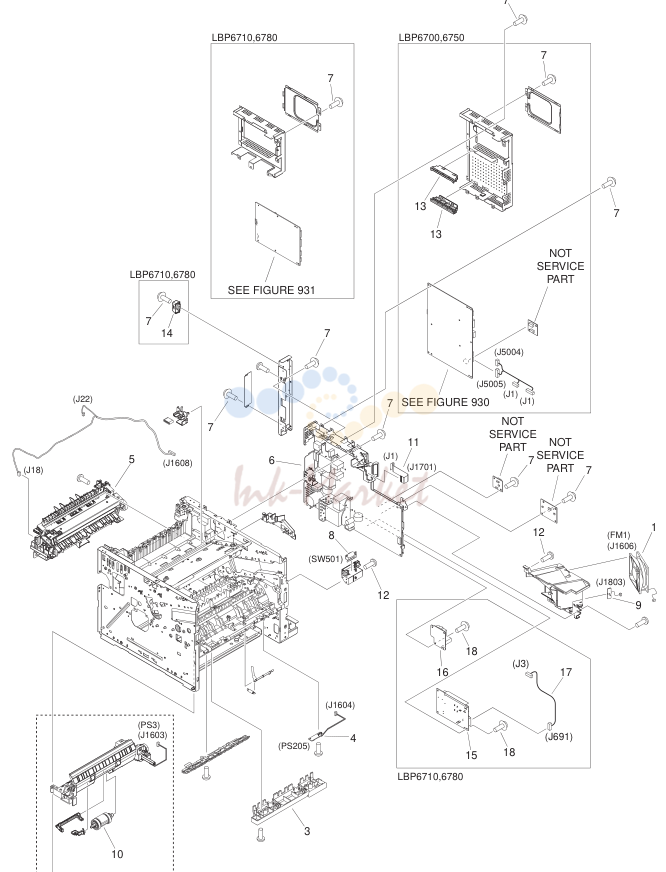

INTERNAL COMPONENTS 5

INTERNAL COMPONENTS 5

№АртикулНаименование
1RK2-1497-000 запросить цену →FAN FM1
2FM4-2222-000 запросить цену →CASSETTE PAPER PICK-UP ASS'Y
3RM1-6271-000 запросить цену →IDLER ROLLER ASS'Y
4FM4-5037-000 запросить цену →MULTI-PURPOSE SENSOR плата ASS'Y LBP6700,6750 PS205
4FM0-4632-000 запросить цену →MULTI-PURPOSE SENSOR плата ASS'Y LBP6710,6780 PS205
5FM4-2218-000 запросить цену →FIXING ASS'Y 100V
5RM1-6274-020 запросить цену →FIXING ASS'Y 120V
5RM1-6319-000 запросить цену →FIXING ASS'Y 230V
6FM4-5033-000 запросить цену →ENGINE CONTROLLER ASS'Y LBP6700 100V
6FM4-5678-000 запросить цену →ENGINE CONTROLLER ASS'Y LBP6750 230V
7XA9-1503-000 запросить цену →AR SCREW, TAP, M3X6
8WC4-5171-000 запросить цену →MICROSWITCH SW501
9FM4-5676-000 запросить цену →TEMPERATURE SENSOR ASS'Y LBP6700,6750
9FM0-4635-000 запросить цену →TEMPERATURE SENSOR плата ASS'Y LBP6710,6780
10RM1-6313-000 запросить цену →CST. PICK-UP ROLLER ASS'Y
11FK3-0155-000 запросить цену →CABLE, FLAT
12XA9-1671-000 запросить цену →SCREW, D, M3X8
13FC9-5336-000 запросить цену →RAIL, ISLOT LBP6700,6750
14FE2-2844-000 запросить цену →COVER, SD LBP6710,6780
15FL3-8776-000 запросить цену →A.N. POWER SUPPLY плата в сборе LBP6710,6780
16FM0-4623-000 запросить цену →AC CONNECTING плата в сборе LBP6710,6780
17FM0-4627-000 запросить цену →CABLE, SUB POWER SUPPLY REMOTE LBP6710,6780
18XA9-1420-000 запросить цену →SCREW, W/WASHER, M3X8 LBP6710,6780

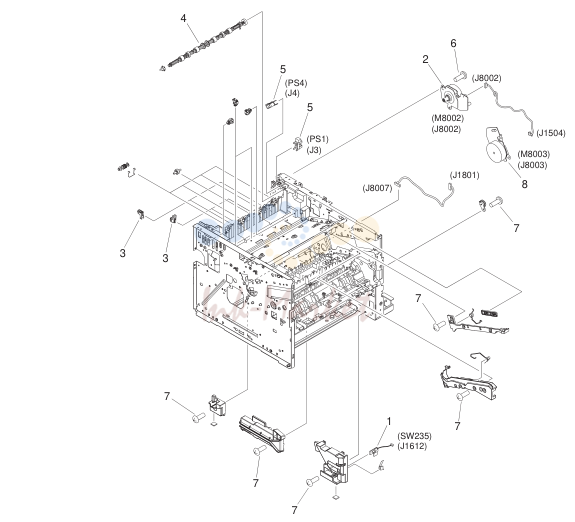

INTERNAL COMPONENTS 6

INTERNAL COMPONENTS 6

№АртикулНаименование
1FM4-5674-000 запросить цену →TRAY SENSOR плата ASS'Y LBP6700,6750 SW235
1FM0-4634-000 запросить цену →TRAY SENSOR плата ASS'Y LBP6710,6780 SW235
2RM1-6296-000 запросить цену →FIXING MOTOR ASS'Y M8002
3RM1-6301-000 запросить цену →PAPER DELIVERY ROLLER ASS'Y
4RM1-6311-000 запросить цену →FACE-DOWN ROLLER ASS'Y
5WG8-5935-000 запросить цену →IC, PHOTO INTERRUPTER PS1,PS4
6XA9-1503-000 запросить цену →SCREW, TAP, M3X6
7XA9-1671-000 запросить цену →AR SCREW, D, M3X8
8RM1-6342-000 запросить цену →MOTOR, DC M8003
FM4-6143-000 запросить цену →MAIN CONTROLLER плата ASS'Y Satera LBP6700
FM4-6145-000 запросить цену →MAIN CONTROLLER плата ASS'Y i-SENSYS LBP6750dn
FM4-6144-000 запросить цену →MAIN CONTROLLER плата ASS'Y LASER SHOT LBP6750dn
1WA7-4673-000 запросить цену →IC, 24LC256-I/PG, EEP-ROM IC9
FH4-6302-000 запросить цену →IC,S1L50552F32L000,ASIC IC1009
