Canon imageCLASS LBP 6670 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

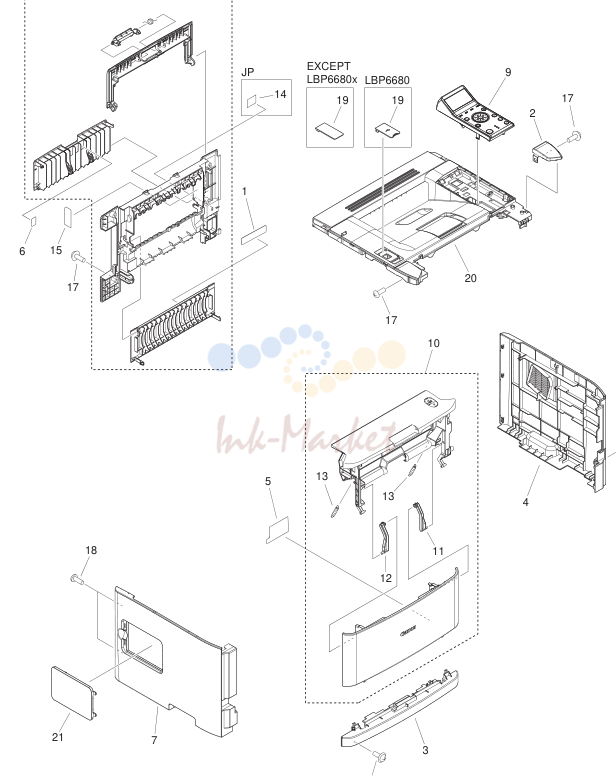

EXTERNAL COVERS, PANELS, ETC.

EXTERNAL COVERS, PANELS, ETC.

№АртикулНаименование
1FC0-4235-000 запросить цену →LABEL, DUPLEXING SIZE CONTROL
2FC0-4236-000 запросить цену →COVER, RIGHT, UPPER LBP6600
2FC0-4282-000 запросить цену →COVER, RIGHT, UPPER i-SENSYS LBP6680x
2FC0-4283-000 запросить цену →COVER, RIGHT, UPPER i-SENSYS LBP6670dn
2FC0-4285-000 запросить цену →COVER, RIGHT, UPPER imageCLASS LBP6670dn
2FC0-4287-000 запросить цену →COVER, RIGHT, UPPER imageCLASS LBP6680x
3FC8-9837-000 запросить цену →COVER, FRONT
4FC0-4252-000 запросить цену →COVER, RIGHT
5FC0-4239-000 запросить цену →LABEL, MP, SIZE EXCEPT JP
5FC0-4241-000 запросить цену →LABEL, MP, SIZE JP
6FC8-9896-000 запросить цену →LABEL, ATTENTION
7FC0-4251-000 запросить цену →COVER, LEFT
8FM4-8671-000 запросить цену →REAR COVER ASS'Y
9FM4-8677-000 запросить цену →OPERATION PANEL ASS'Y i-SENSYS LBP6680x
9FM4-8678-000 запросить цену →OPERATION PANEL ASS'Y imageCLASS LBP6680x
9FM4-8679-000 запросить цену →OPERATION PANEL ASS'Y Satera LBP6600
9FM4-8680-000 запросить цену →OPERATION PANEL ASS'Y i-SENSYS LBP6670dn imageCLASS LBP6670dn
9FM4-8681-000 запросить цену →OPERATION PANEL ASS'Y US
10FM4-8683-000 запросить цену →CARTRIDGE DOOR ASS'Y
11RC2-6273-000 запросить цену →HINGE, MULTI-PURPOSE, RIGHT
12RC2-8291-000 запросить цену →HINGE, MULTI-PURPOSE, LEFT
13RU5-2895-000 запросить цену →SPRING, TENSION
14FC8-9985-000 запросить цену →LABEL, GROUNDING CAUTION JP
15FC0-4281-000 запросить цену →LABEL, CAUTION
16FC0-4270-000 запросить цену →COVER, SWITCH
17XA9-1671-000 запросить цену →AR SCREW, D, M3X8
18XA9-1503-000 запросить цену →SCREW, TAP, M3X6
19FC0-4275-000 запросить цену →COVER, USB EXCEPT LBP6680x
19FC0-4269-000 запросить цену →COVER, USB LBP6680x
20FM4-8674-000 запросить цену →TOP COVER ASS'Y
21FC0-4268-000 запросить цену →COVER, DIMM

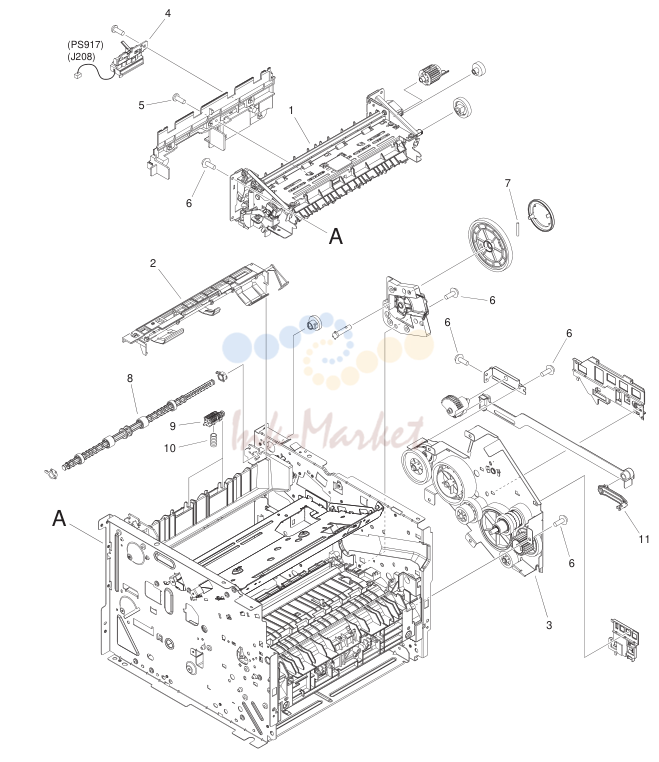

INTERNAL COMPONENTS 1

INTERNAL COMPONENTS 1

№АртикулНаименование
1FM3-9088-000 запросить цену →FIXING ASS'Y 100V
1RM1-6405-000 запросить цену →FIXING ASS'Y 120V
1RM1-6406-000 запросить цену →FIXING ASS'Y 230V
2RM1-6401-000 запросить цену →PAPER RETAINING DELIVERY ASS'Y
3RM1-6421-000 запросить цену →MAIN DRIVE ASS'Y
4RM1-6445-000 запросить цену →REVERSE SENSOR ASS'Y PS917
5XA9-1503-000 запросить цену →SCREW, TAP, M3X6
6XA9-1671-000 запросить цену →AR SCREW, D, M3X8
7RC2-8349-000 запросить цену →PIN LARGE GEAR
8RL1-2112-000 запросить цену →ROLLER, FACE-DOWN
9RL1-2111-000 запросить цену →FACE-DOWN ROLLER узел
10RU6-2610-000 запросить цену →SPRING, COMPRESSION
11RC2-6198-000 запросить цену →ARM, LINK, 1

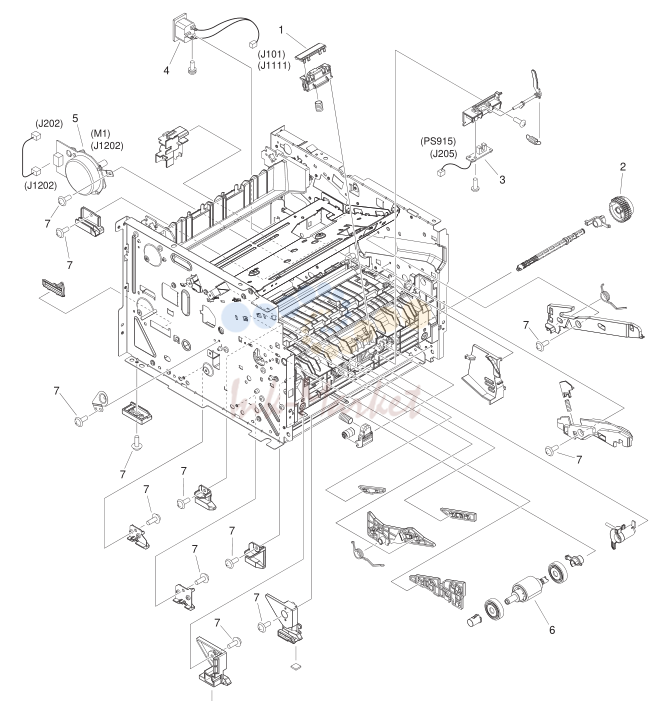

INTERNAL COMPONENTS 2

INTERNAL COMPONENTS 2

№АртикулНаименование
1RL1-2115-000 запросить цену →PAD, MULTI-PURPOSE SEPARATION
2RM1-1301-000 запросить цену →PAPER PICK-UP GEAR ASS'Y
3RM1-6350-000 запросить цену →MULTI-PURPOSE SENSOR плата ASS'Y PS915
4FM0-1141-000 запросить цену →INLET AC RELAY CABLE
5RM1-6378-000 запросить цену →MAIN MOTOR ASS'Y M1
6RM1-6414-000 запросить цену →PAPER PICK-UP ROLLER ASS'Y
7XA9-1671-000 запросить цену →AR SCREW, D, M3X8

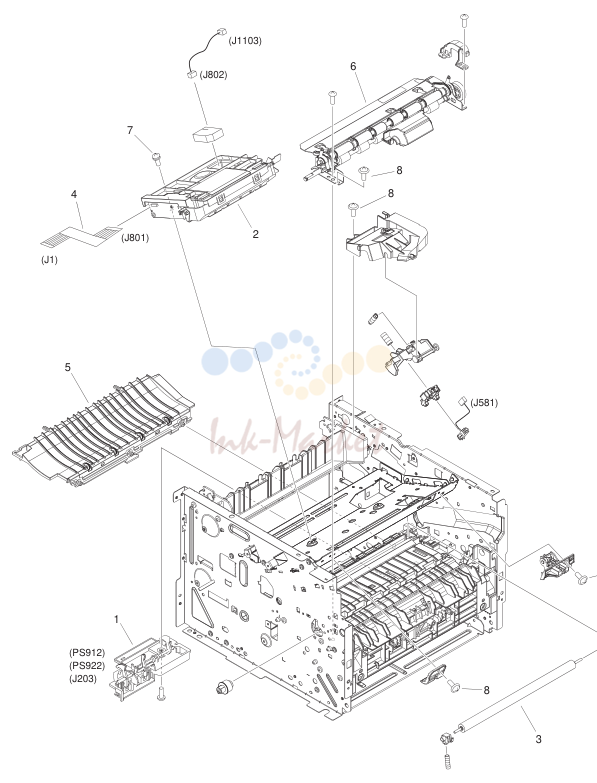

INTERNAL COMPONENTS 3

INTERNAL COMPONENTS 3

№АртикулНаименование
1FM4-8672-000 запросить цену →TOP SENSOR ASS'Y PS912,PS922
2RM1-6424-000 запросить цену →SCANNER ASS'Y
3RM1-6450-000 запросить цену →TRANSFER ROLLER ASS'Y
4RK2-3708-000 запросить цену →CABLE, LASER FLEXIBLE FLAT
5RM1-6402-000 запросить цену →PAPER FEED GUIDE ASS'Y
6RM1-6419-000 запросить цену →REGISTRATION ASS'Y
7XA9-1420-000 запросить цену →SCREW, W/WASHER, M3X8
8XA9-1671-000 запросить цену →SCREW, D, M3X8

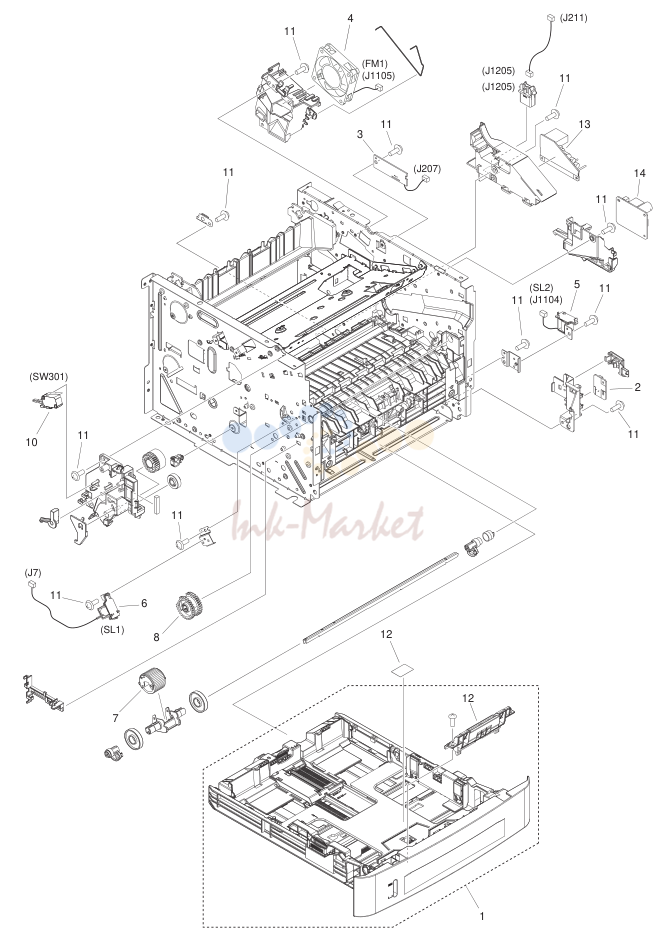

INTERNAL COMPONENTS 4

INTERNAL COMPONENTS 4

№АртикулНаименование
1FM3-8839-000 запросить цену →CASSETTE ASS'Y
2FM0-1140-000 запросить цену →POWER SWITCH плата ASS'Y
3FM0-1149-000 запросить цену →DUPLEX DRIVER плата ASS'Y
4RK2-2728-000 запросить цену →FAN FM1
5RK2-2729-000 запросить цену →SOLENOID SL2
6RK2-2731-000 запросить цену →SOLENOID SL1
7RL1-2120-000 запросить цену →ROLLER, MULTI-PURPOSE PICK-UP
8RM1-4275-020 запросить цену →PAPER PICK-UP GEAR ASS'Y
9RM1-6397-000 запросить цену →SEPARATION PAD HOLDER ASS'Y
10WC4-5171-000 запросить цену →MICROSWITCH SW301
11XA9-1671-000 запросить цену →AR SCREW, D, M3X8
12FC7-9850-000 запросить цену →LABEL, PROHIBITION DOCUMENT
13FM0-1139-000 запросить цену →AC RELAY ASS'Y
14FK3-1986-000 запросить цену →EVERYNIGHT POWER плата в сборе

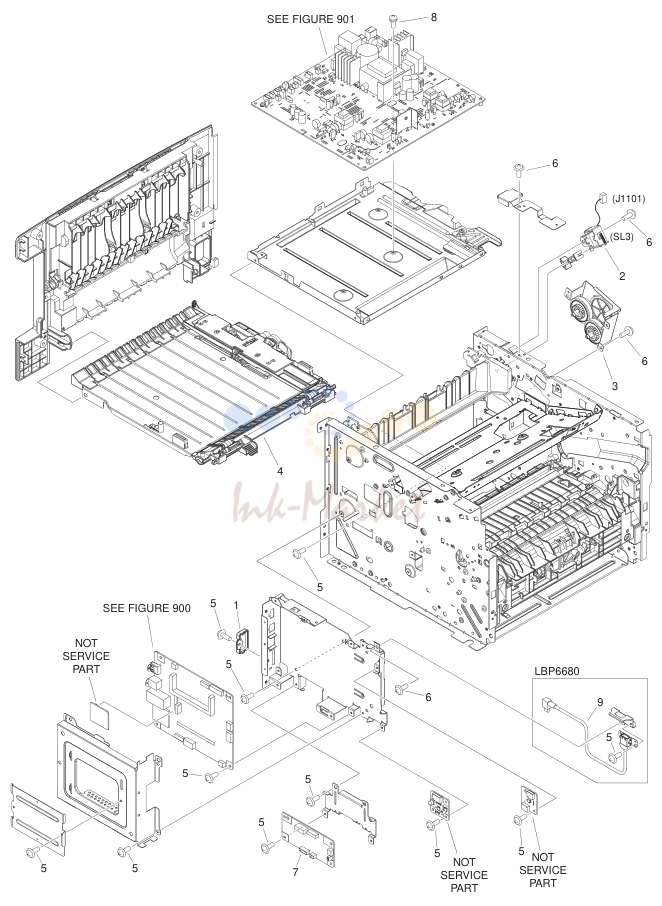

INTERNAL COMPONENTS 5

INTERNAL COMPONENTS 5

№АртикулНаименование
1FC0-4309-000 запросить цену →COVER, SD CARD
2RK2-2733-000 запросить цену →SOLENOID SL3
3RM1-6423-000 запросить цену →REVERSE DRIVE ASS'Y
4RM1-6441-000 запросить цену →DUPLEXING PAPER FEED ASS'Y
5XA9-1503-000 запросить цену →AR SCREW, TAP, M3X6
6XA9-1671-000 запросить цену →SCREW, D, M3X8
7FM0-1138-000 запросить цену →SLEEP IF ASS'Y
8XA9-1420-000 запросить цену →SCREW, W/WASHER, M3X8
9FK3-2710-000 запросить цену →CABLE USB LBP6680x
FM0-1296-000 запросить цену →MAIN CONTROLLER плата в сборе LBP6680x
FM0-1297-000 запросить цену →MAIN CONTROLLER плата в сборе LBP6670dn
FM0-0908-000 запросить цену →MAIN CONTROLLER плата в сборе LBP6600
