Canon imageCLASS LBP 6200 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

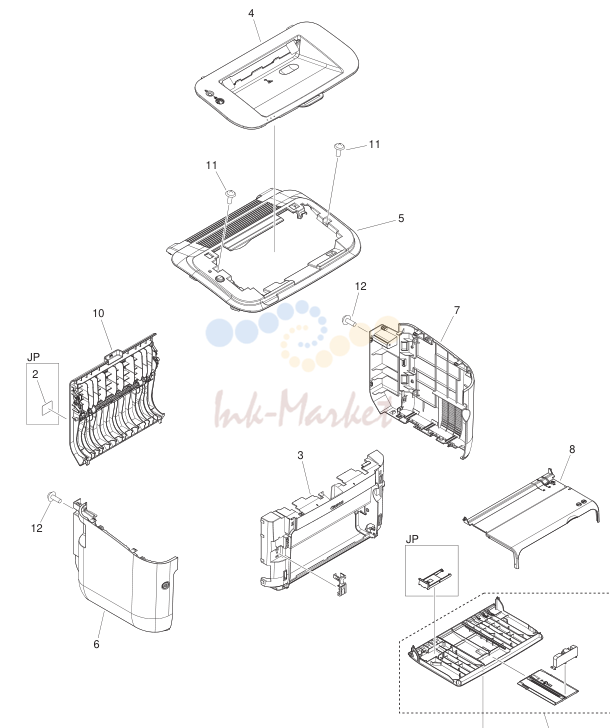

EXTERNAL COVERS, PANEL, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4822-000 запросить цену → | PLATE, NAME Satera |
| 1 | FC9-9602-000 запросить цену → | EMBLEM, LASER SHOT LASER SHOT,i-SENSYS |
| 2 | FC9-5369-000 запросить цену → | LABEL, GROUNDING CAUTION JP |
| 3 | FC9-9575-000 запросить цену → | COVER, FRONT |
| 4 | FM4-5811-000 запросить цену → | CARTRIDGE DOOR ASS'Y |
| 5 | FM4-5812-000 запросить цену → | TOP крышка в сборе |
| 6 | FM4-5813-000 запросить цену → | LEFT COVER ASS'Y |
| 7 | FM4-5814-000 запросить цену → | RIGHT COVER ASS'Y |
| 8 | FM4-5815-000 запросить цену → | DUST COVER ASS'Y |
| 9 | FM4-5816-000 запросить цену → | PAPER PICK-UP TRAY ASS'Y 100V |
| 9 | FM4-5870-000 запросить цену → | PAPER PICK-UP TRAY ASS'Y 120V |
| 9 | FM4-5871-000 запросить цену → | PAPER PICK-UP TRAY ASS'Y 230V |
| 10 | FM4-5865-000 запросить цену → | DUPLEXING DOOR ASS'Y |
| 11 | XA9-1418-000 запросить цену → | SCREW, TP, M3X6 |
| 12 | XA9-1834-000 запросить цену → | SCREW, D, M3X8 |

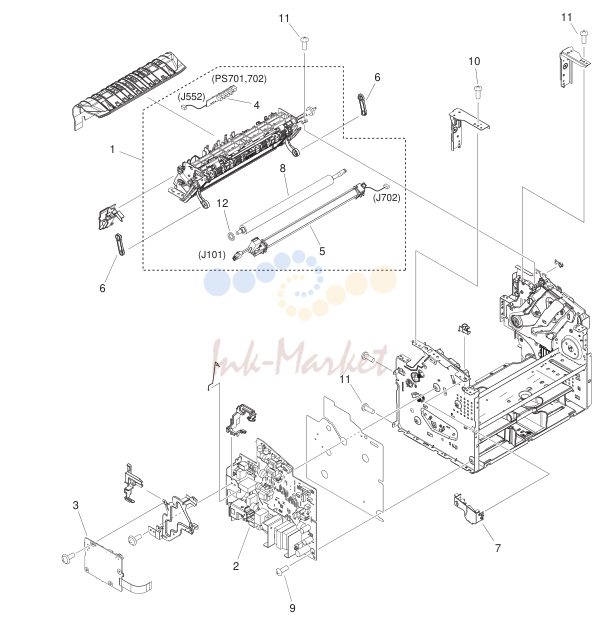

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM4-5869-000 запросить цену → | FIXING ASS'Y 100V |
| 1 | RM1-7546-000 запросить цену → | FIXING ASS'Y 120V |
| 1 | RM1-7547-010 запросить цену → | FIXING ASS'Y 230V |
| 2 | FM4-7041-000 запросить цену → | ENGINE CONTROL плата ASS'Y 100V,120V |
| 2 | FM4-7042-000 запросить цену → | ENGINE CONTROL плата ASS'Y 230V |
| 3 | FM4-7182-000 запросить цену → | MAIN CONTROLLER плата в сборе JP |
| 3 | FM4-7183-000 запросить цену → | MAIN CONTROLLER плата в сборе CN |
| 3 | FM4-7184-010 запросить цену → | MAIN CONTROLLER плата в сборе US,ASIA,AU,EUR |
| 4 | RM1-7440-000 запросить цену → | DELIVERY SENSOR плата ASS'Y |
| 5 | FM4-6984-000 запросить цену → | FIXING FILM ASS'Y 100V |
| 5 | RM1-7541-010 запросить цену → | FIXING FILM ASS'Y 120V |
| 5 | RM1-7542-010 запросить цену → | FIXING FILM ASS'Y 230V |
| 6 | RC2-9512-000 запросить цену → | LINK, PRESSURE RELEASE |
| 7 | RM1-7531-010 запросить цену → | SWITCH LEVER ASS'Y |
| 8 | RC2-9208-000 запросить цену → | ROLLER, PRESSURE |
| 9 | XA9-1420-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 10 | XA9-1418-000 запросить цену → | SCREW, TP, M3X6 |
| 11 | XA9-1670-000 запросить цену → | AR SCREW, D, M3X6 |
| 12 | RC2-9214-000 запросить цену → | SPACER, RING |
| 1 | FM4-5866-000 запросить цену → | PAPER PICK-UP ASS'Y |
| 2 | RM1-4023-000 запросить цену → | ROLLER, TRANSFER |
| 3 | RM1-4227-000 запросить цену → | SEPARATION PAD ASS'Y |
| 5 | RL1-1497-000 запросить цену → | ROLLER, PICK-UP |
| 6 | RM1-7525-000 запросить цену → | DUPLEXING FRAME ASS'Y |
| 7 | FM4-7044-000 запросить цену → | PAPER PICK-UP SENSOR плата ASS'Y |

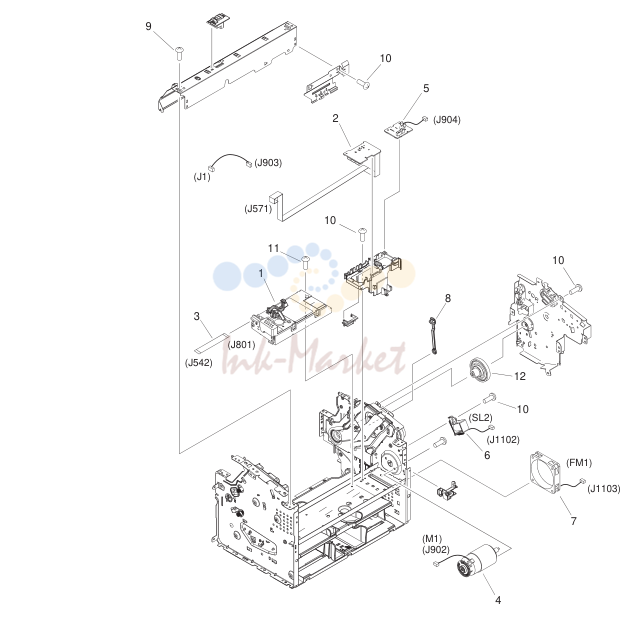

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-7560-000 запросить цену → | LASER SCANNER ASS'Y |
| 2 | FM4-7045-000 запросить цену → | MOTOR плата ASS'Y |
| 3 | RM1-7739-000 запросить цену → | CABLE, FLAT |
| 4 | RM1-7544-000 запросить цену → | MOTOR, DC24V |
| 5 | RM1-7620-000 ✓ в наличии | DUPLEXING плата ASS'Y |
| 6 | RK2-0420-000 под заказ | SOLENOID |
| 7 | RK2-3438-000 запросить цену → | FAN |
| 8 | RC2-9425-000 запросить цену → | LINK, CARTRIDGE DOOR |
| 9 | XA9-1418-000 запросить цену → | SCREW, TP, M3X6 |
| 10 | XA9-1670-000 запросить цену → | AR SCREW, D, M3X6 |
| 11 | XA9-1832-000 запросить цену → | SCREW, D, M3X10 |
| 12 | RU6-0016-000 запросить цену → | GEAR, 85T |
