Canon imageCLASS LBP 5300 LBP 5360 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- SEE FIGURE 266
- FRONT COVER ASS'Y
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4

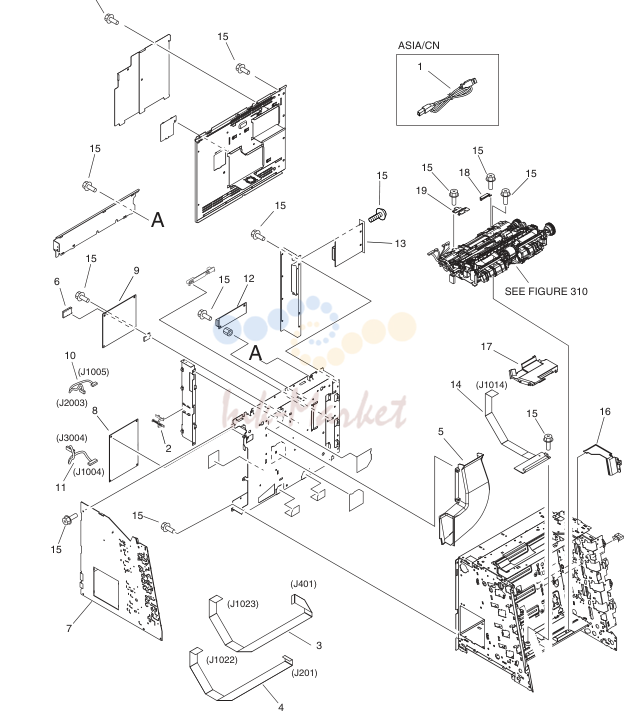

- INTERNAL COMPONENTS 5 (LBP5300)

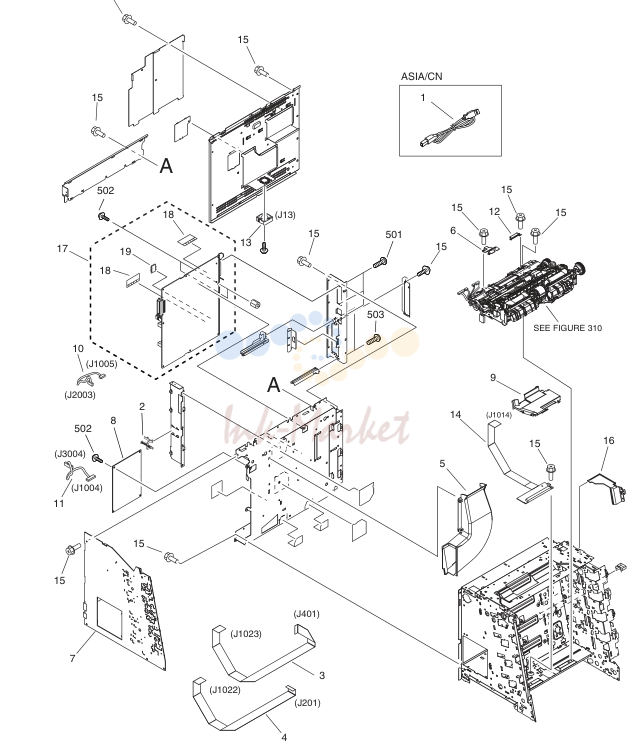

- INTERNAL COMPONENTS 6 (LBP5400/5360)

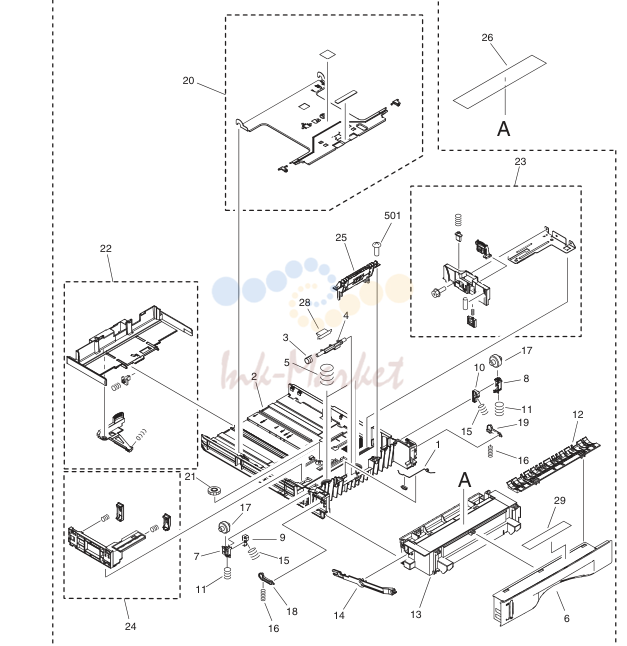

- CASSETTE

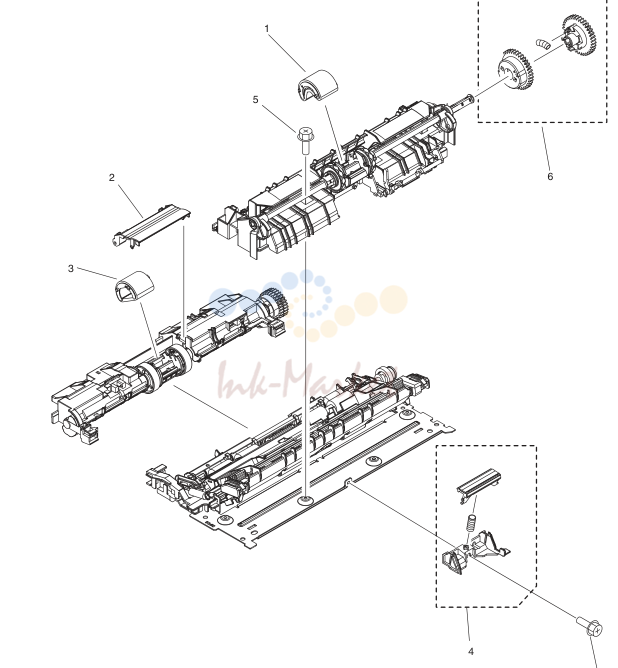

- PAPER PICK-UP ASS'Y

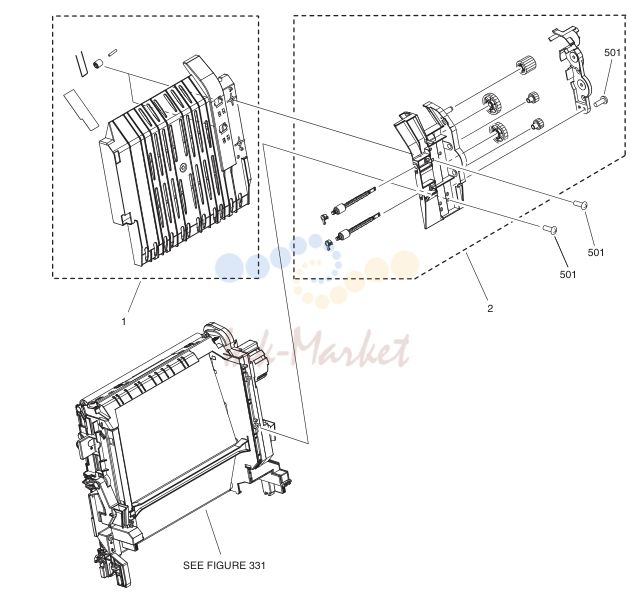

- ELECT.TRANS.BELT ASS'Y, DUPLEX

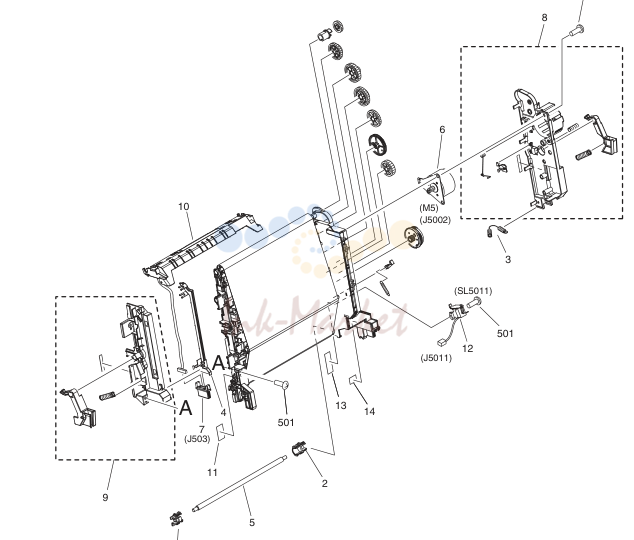

- ELECT.TRANSPORT BELT ASS'Y

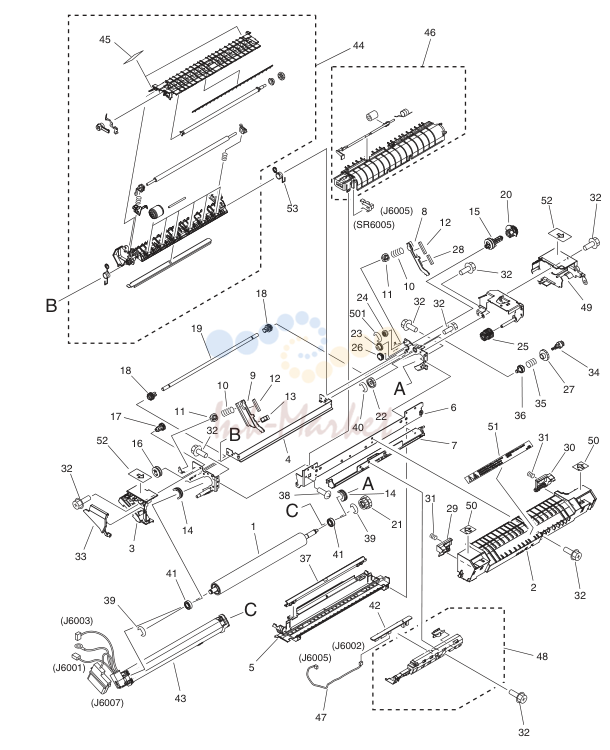

- FIXING ASS'Y

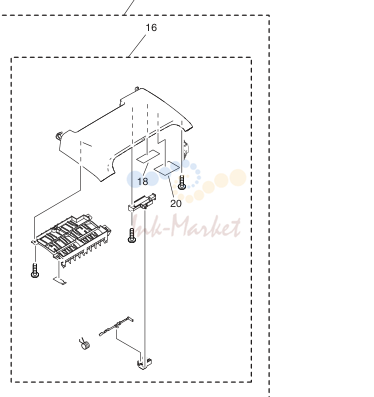

SEE FIGURE 266
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-6381-000 запросить цену → | LINK, M.P. HINGE, LEFT |
| 2 | RC1-6382-000 запросить цену → | LINK, M.P. HINGE, RIGHT |
| 3 | RC1-6383-000 запросить цену → | SPRING, TENSION |
| 4 | RC2-1597-000 запросить цену → | COVER, LEFT |
| 5 | RC2-1601-000 запросить цену → | COVER, CASSETTE, REAR LEFT |
| 6 | RC2-1644-000 запросить цену → | EMBLEM, ABS EXCEPT JP |
| 6 | FC5-5256-000 запросить цену → | EMBLEM JP |
| 7 | RC2-1645-000 запросить цену → | PLATE, CANON LOGO |
| 8 | RC2-1618-000 запросить цену → | COVER, REAR |
| 9 | RM1-4295-000 запросить цену → | RIGHT COVER ASS'Y |
| 10 | RM1-2584-000 запросить цену → | DUPLEXING плата ASS'Y |
| 11 | RC2-1760-000 запросить цену → | ARM, COVER, RIGHT |
| 12 | RM1-2710-000 запросить цену → | M.P. EXTENSION TRAY ASS'Y |
| 13 | RM1-4299-000 запросить цену → | FACE-DOWN TRAY ASS'Y |
| 14 | RM1-4341-000 запросить цену → | TOP COVER ASS'Y |
| 15 | RM1-2620-000 запросить цену → | CABLE, PAPER FULL |
| 16 | RM1-4297-000 запросить цену → | UPPER COVER ASS'Y |
| 17 | RC2-1631-000 запросить цену → | LID, COVER, REAR |
| 18 | RC2-1651-000 запросить цену → | LABEL, FIXING JAM CLEARING |
| 19 | RM1-4387-000 запросить цену → | MULTI COVER ASS'Y LBP5300 EUR |
| 19 | RM1-4347-000 запросить цену → | MULTI COVER ASS'Y LBP5300 EXCEPT EUR |
| 19 | RM1-4294-000 запросить цену → | MULTI COVER ASS'Y LBP5360 AU/ASIA/CN |
| 19 | RM1-4746-000 запросить цену → | MULTI COVER ASS'Y LBP5360 EUR |
| 19 | RM1-4747-000 запросить цену → | MULTI COVER ASS'Y LBP5400 |
| 20 | RC2-1655-000 запросить цену → | LABEL, JAM DISPOSE CAUTION |
| 21 | RC2-1654-000 запросить цену → | LABEL, CARTRIDGE EXCHANGE |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

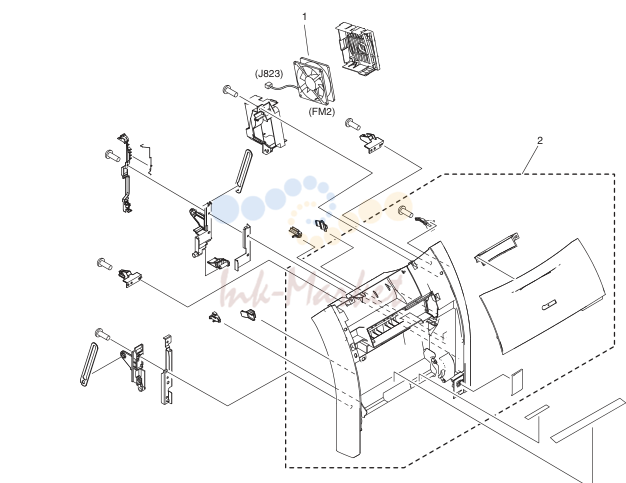

FRONT COVER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-4298-000 запросить цену → | FRONT COVER ASS'Y EXCEPT JP | |
| RM1-4386-000 запросить цену → | FRONT COVER ASS'Y JP | |
| 1 | RK2-0954-000 запросить цену → | FAN |
| 2 | RM1-4356-000 запросить цену → | HANDLE COVER ASS'Y |

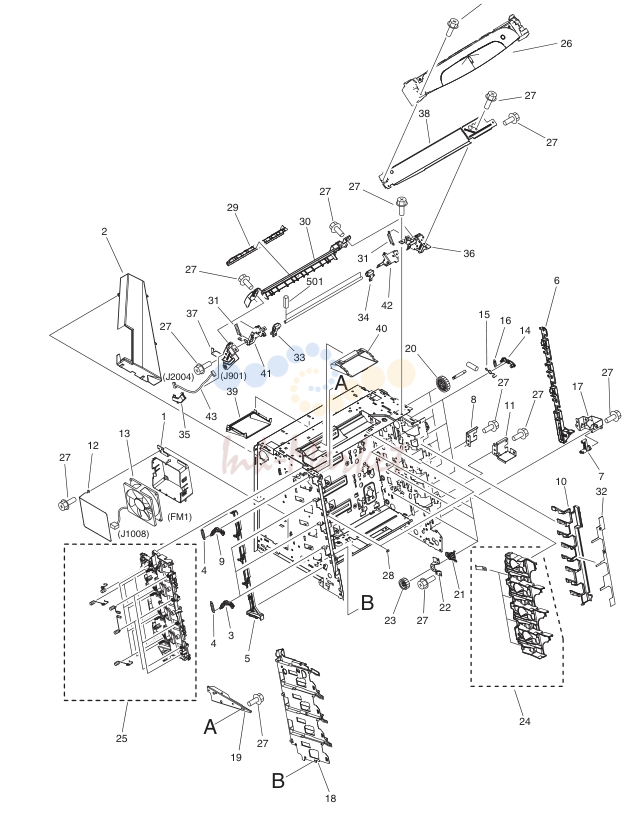

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-6631-000 запросить цену → | HOLDER, FAN |
| 2 | RC1-6632-000 запросить цену → | DUCT, FAN |
| 3 | RC1-6633-000 запросить цену → | LEVER, LOCK, LEFT |
| 4 | RC1-6634-000 запросить цену → | SPRING, TENSION |
| 5 | RC1-6636-000 запросить цену → | LEVER, LOCK SLIDE, LEFT |
| 6 | RC1-6643-000 запросить цену → | LEVER, LOCK SLIDE, RIGHT |
| 7 | RC1-6645-000 запросить цену → | CAM, SLIDE, RIGHT |
| 8 | RC1-6701-000 запросить цену → | SUPPORT, RIGHT LOWER, REAR |
| 9 | RC1-7618-000 запросить цену → | LEVER, LOCK, LEFT UPPER |
| 10 | RC1-6824-020 запросить цену → | COVER, SIDE PLATE, RIGHT |
| 11 | RC1-7549-000 запросить цену → | CROSSMEMBER, RIGHT LOWER, FR. |
| 12 | RC1-7583-000 запросить цену → | SPRING, GROUNDING |
| 13 | RK2-0954-000 запросить цену → | FAN |
| 14 | RC1-6640-020 запросить цену → | LEVER, LOCK, RIGHT |
| 15 | RC1-6641-000 запросить цену → | SPRING, GROUNDING |
| 16 | RC1-6677-000 запросить цену → | SPRING, TENSION |
| 17 | RL1-1068-000 запросить цену → | SUPPORT, RACK |
| 18 | RC1-6629-000 запросить цену → | GUIDE, CARTRIDGE, LEFT |
| 19 | RC1-6875-000 запросить цену → | PLATE, REINFORCEMENT, LEFT |
| 20 | RC1-6571-000 запросить цену → | GEAR, 58T |
| 21 | RC1-6573-000 запросить цену → | BUSHING |
| 22 | RC1-6574-000 запросить цену → | BASE, DEV. OUTPUT GEAR |
| 23 | RC1-6575-000 запросить цену → | GEAR, 29T |
| 24 | RM1-2677-000 запросить цену → | CARTRIDGE GUIDE RIGHT ASS'Y |
| 25 | RM1-2683-020 запросить цену → | CONTACT HOLDER ASS'Y |
| 26 | RM1-4382-000 запросить цену → | CONTROL PANEL ASS'Y LBP5300 Chinese |
| 26 | RM1-4381-000 запросить цену → | CONTROL PANEL ASS'Y LBP5300 Illustration |
| 26 | RM1-4380-000 запросить цену → | CONTROL PANEL ASS'Y LBP5300 Japanese |
| 26 | RM1-4354-000 запросить цену → | CONTROL PANEL ASS'Y LBP5300 English |
| 26 | RM1-4383-000 запросить цену → | CONTROL PANEL ASS'Y LBP5400 |
| 26 | RM1-4355-000 запросить цену → | CONTROL PANEL ASS'Y LBP5360 English |
| 26 | RM1-4384-000 запросить цену → | CONTROL PANEL ASS'Y LBP5360 Illustration |
| 26 | RM1-4385-000 запросить цену → | CONTROL PANEL ASS'Y LBP5360 Chinese |
| 27 | XA9-1500-000 запросить цену → | SCREW, RS, M3X8 |
| 28 | RC1-6679-000 запросить цену → | COVER, LOCK CLAW |
| 29 | RC1-6744-000 запросить цену → | GUIDE, DUPLEXING EXTERNAL |
| 30 | RC1-6795-000 запросить цену → | COVER, GUIDE CROSSMEMBER |
| 31 | RC1-7552-000 запросить цену → | SPRING, TENSION |
| 32 | RC1-7594-000 запросить цену → | LABEL, CARTRIDGE POSITIONING |
| 33 | RC1-7554-010 запросить цену → | LATCH, LEFT |
| 34 | RC1-7555-010 запросить цену → | LATCH, RIGHT |
| 35 | RC1-7567-000 запросить цену → | COVER, PANEL CABLE |
| 36 | RC1-6618-000 запросить цену → | MOUNT, FIXING GUIDE, RIGHT |
| 37 | RC1-6619-000 запросить цену → | MOUNT, FIXING GUIDE, LEFT |
| 38 | RC1-6694-000 запросить цену → | FRAME, CONTROL PANEL |
| 39 | RC1-7547-000 запросить цену → | DUCT, 2 |
| 40 | RC1-7548-000 запросить цену → | DUCT, 3 |
| 41 | RC1-7562-000 запросить цену → | HOLDER, TOGGLE, LEFT |
| 42 | RC1-7563-000 запросить цену → | HOLDER, TOGGLE, RIGHT |
| 43 | RM1-2596-000 запросить цену → | CABLE, PANEL |
| 501 | XD3-1200-102 запросить цену → | PIN, SPRING |
| 502 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

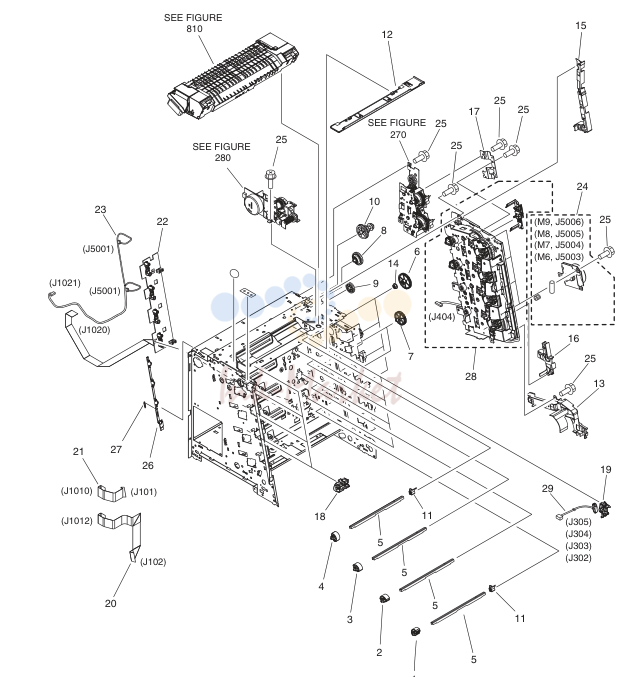

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-6579-000 запросить цену → | CAM, DEV.ESTRANGEMENT, 1 |
| 2 | RC1-6580-000 запросить цену → | CAM, DEV.ESTRANGEMENT, 2 |
| 3 | RC1-6581-000 запросить цену → | CAM, DEV.ESTRANGEMENT, 3 |
| 4 | RC1-6582-000 запросить цену → | CAM, DEV.ESTRANGEMENT, 4 |
| 5 | RC1-6583-000 запросить цену → | SHAFT, DEV.ESTRANGEMENT |
| 6 | RC1-6584-000 запросить цену → | CAM/GEAR, 48T |
| 7 | RC1-6589-000 запросить цену → | GEAR, 41T |
| 8 | RC1-6593-000 запросить цену → | GEAR, 19T/30T |
| 9 | RC1-6594-000 запросить цену → | GEAR, 31T |
| 10 | RC1-6596-000 запросить цену → | GEAR, 17T/41T |
| 11 | RC1-6605-000 запросить цену → | FLAG, DEV.ESTRANGEMENT |
| 12 | RC1-6668-000 запросить цену → | COVER, CROSSMEMBER, UPPER |
| 13 | RC1-6682-000 запросить цену → | GUIDE, CABLE, RIGHT, 1 |
| 14 | RC1-6823-000 запросить цену → | BUSHING |
| 15 | RC1-7544-000 запросить цену → | GUIDE, CABLE, RIGHT, 3 |
| 16 | RC1-7545-000 запросить цену → | GUIDE, CABLE, RIGHT, 4 |
| 17 | RC1-7576-000 запросить цену → | CROSSMEMBER, DRIVE SIDE PLATE |
| 18 | RC1-6651-000 запросить цену → | COVER, SHUTTER, LEFT |
| 19 | RC1-6771-020 запросить цену → | HOLDER, TONER CARTRIDGE |
| 20 | RK2-0966-000 запросить цену → | CABLE, SCANNER FLAT |
| 21 | RK2-0967-000 запросить цену → | CABLE, SCANNER FLAT |
| 22 | RM1-2585-000 ✓ в наличии | CARTRIDGE SENSOR плата ASS'Y |
| 23 | RM1-2594-000 запросить цену → | CABLE, SCANNER |
| 24 | RM1-2689-000 ✓ в наличии | DRIVE MOTOR ASS'Y |
| 25 | XA9-1449-000 запросить цену → | SCREW, RS, M3X8 |
| 26 | RC1-7597-000 запросить цену → | LEVER, SENSING |
| 27 | RC1-7598-000 запросить цену → | SPRING, TENSION |
| 28 | RM1-2751-000 запросить цену → | MAIN DRIVE ASS'Y |
| 29 | RM1-2627-000 запросить цену → | CABLE, TAG MEMORY |

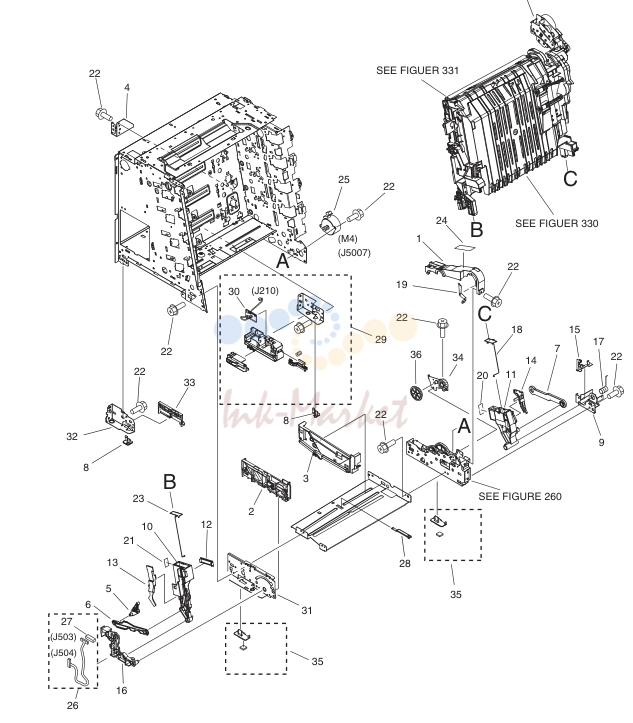

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-6405-000 запросить цену → | COVER, GEAR |
| 2 | RC1-6499-000 запросить цену → | GUIDE, CASSETTE FRONT, LEFT |
| 3 | RC1-6502-000 запросить цену → | GUIDE, CASSETTE FRONT, RIGHT |
| 4 | RC1-6702-000 запросить цену → | BRACKET, RIGHT REAR |
| 5 | RC1-6638-000 запросить цену → | CAM, SLIDE, LEFT |
| 6 | RC1-6639-000 запросить цену → | ROD, LINK, LEFT |
| 7 | RC1-6646-000 запросить цену → | ROD, LINK, RIGHT |
| 8 | RC1-6650-000 запросить цену → | FOOT, REAR |
| 9 | RC1-6670-000 запросить цену → | MOUNT, HINGE, RIGHT |
| 10 | RC1-6673-000 запросить цену → | HOLDER, E.T.B., LEFT |
| 11 | RC1-6674-000 запросить цену → | HOLDER, E.T.B., RIGHT |
| 12 | RC1-6675-000 запросить цену → | COVER, CONNECTOR |
| 13 | RC1-6676-000 запросить цену → | COVER, E.T.B. HOLDER, LEFT |
| 14 | RC1-6680-000 запросить цену → | COVER, E.T.B. HOLDER, RIGHT |
| 15 | RC1-6683-000 запросить цену → | GUIDE, CABLE, RIGHT 2 |
| 16 | RC1-6684-000 запросить цену → | MOUNT, HINGE, LEFT |
| 17 | RC1-7566-000 запросить цену → | SPRING, COMPRESSION |
| 18 | RC1-6777-000 запросить цену → | SPRING, GROUNDING |
| 19 | RC1-6786-000 запросить цену → | PLATE, GROUNDING |
| 20 | RC1-7591-000 запросить цену → | LABEL, POSITIONING, RIGHT |
| 21 | RC1-7592-000 запросить цену → | LABEL, POSITIONING, LEFT |
| 22 | XA9-1500-000 запросить цену → | SCREW, RS, M3X8 |
| 23 | RC1-6776-000 запросить цену → | SPRING, GROUNDING |
| 24 | RC2-2745-000 запросить цену → | LABEL, JAM CLEARING |
| 25 | RK2-0939-000 запросить цену → | MOTOR, AC24V, 9W |
| 26 | RM1-2603-000 запросить цену → | CABLE, SENSOR |
| 27 | VS1-7258-014 запросить цену → | CONNECTOR, DRAWER |
| 28 | RC1-6833-020 запросить цену → | PLATE, PLATE LOCK RELEASE, MD. |
| 29 | RM1-2678-000 запросить цену → | RIGHT REAR BASE ASS'Y |
| 30 | RM1-2576-000 запросить цену → | CASSETTE SENSOR плата ASS'Y |
| 31 | RL1-1064-000 запросить цену → | BASE, LEFT FRONT |
| 32 | RC1-6624-000 запросить цену → | BASE, LEFT REAR |
| 33 | RC1-6501-000 запросить цену → | GUIDE, CASSETTE REAR, LEFT |
| 34 | RL1-1069-000 запросить цену → | PLATE, GEAR, 3 |
| 35 | RL1-1067-000 запросить цену → | FOOT RUBBER ASS'Y, FRONT |
| 36 | RC1-6420-000 запросить цену → | GEAR, 26T/34T |

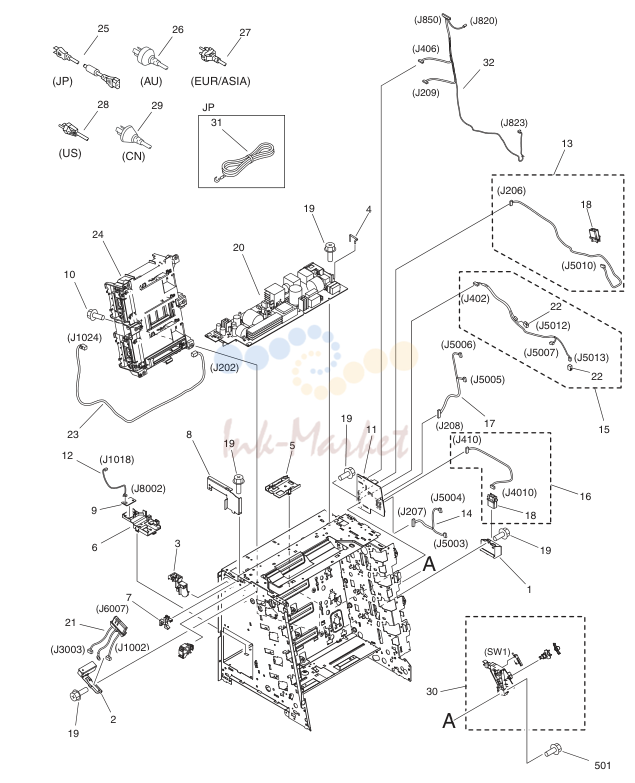

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-6652-000 запросить цену → | HOLDER, DRAWER CONNECTOR |
| 2 | RC1-6653-000 запросить цену → | HOLDER, DRAWER |
| 3 | RC1-6681-000 запросить цену → | GUIDE, CABLE, LEFT |
| 4 | RC1-6700-000 запросить цену → | ARM, SWITCH LINK |
| 5 | RC1-6772-000 запросить цену → | GUIDE, FLEXIBLE FLAT CABLE, 1 |
| 6 | RC1-6773-000 запросить цену → | GUIDE, FLEXIBLE FLAT CABLE, 2 |
| 7 | RC1-6825-000 запросить цену → | GUARD, CABLE |
| 8 | RC1-7551-000 запросить цену → | BRACKET, LEFT, REAR |
| 9 | WP2-5214-000 запросить цену → | SENSOR узел, TEMPERATURE |
| 10 | XA9-1449-000 запросить цену → | SCREW, RS, M3X8 |
| 11 | RM1-2581-000 ✓ в наличии | DRIVER плата ASS'Y |
| 12 | RM1-2595-000 запросить цену → | CABLE, ENVIRONMENT SENSOR |
| 13 | RM1-2608-000 запросить цену → | CABLE, E.T.B. |
| 14 | RM1-2610-000 запросить цену → | CABLE, DRUM MOTOR |
| 15 | RM1-2611-000 запросить цену → | CABLE, SOLENOID |
| 16 | RM1-2613-000 запросить цену → | CABLE |
| 17 | RM1-2614-000 запросить цену → | CABLE, DRUM MOTOR |
| 18 | VS1-7258-007 запросить цену → | CONNECTOR, DRAWER |
| 19 | XA9-1500-000 запросить цену → | SCREW, RS, M3X8 |
| 20 | RK2-1563-040 запросить цену → | LOW VOLTAGE POWER плата ASS'Y 100/120V |
| 20 | RK2-1564-040 запросить цену → | LOW VOLTAGE POWER плата ASS'Y 230V |
| 21 | RM1-2597-000 запросить цену → | FIXING узел CABLE ASS'Y |
| 22 | VS1-7177-002 запросить цену → | CONNECTOR, DRAWER |
| 23 | RM1-2605-000 запросить цену → | CABLE, DRIVE POWER |
| 24 | RM1-2640-000 ✓ в наличии | SCANNER ASS'Y |
| 25 | RM1-4097-000 запросить цену → | POWER CORD, 100V JP |
| 26 | RH9-1169-000 запросить цену → | CORD, POWER AU |
| 27 | RH9-1170-000 запросить цену → | CORD, POWER, 230V EUR/ASIA |
| 28 | RH9-1164-000 запросить цену → | CORD, POWER US |
| 29 | RH9-1166-000 запросить цену → | CORD, POWER CN |
| 30 | RM1-2670-000 запросить цену → | INTERLOCK SWITCH ASS'Y |
| 31 | RH9-1171-000 запросить цену → | WIRE, GROUNDING JP |
| 32 | RM1-2609-000 запросить цену → | CABLE, DUPLEXING DOCKING |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
INTERNAL COMPONENTS 5 (LBP5300)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RK2-1302-000 запросить цену → | CABLE, USB HOST POWER SUPPLY ASIA/CN |
| 2 | RC2-1634-000 запросить цену → | ARM, SWITCH |
| 3 | RK2-0969-000 запросить цену → | CABLE, DRIVE FLAT, 1 |
| 4 | RK2-0970-000 запросить цену → | CABLE, DRIVE FLAT, 2 |
| 5 | RC1-7546-000 запросить цену → | DUCT, 1 |
| 6 | RL1-1760-000 запросить цену → | IC, S93C66BD0I-D8S1G, EEP-ROM 100V |
| 6 | RL1-1761-000 запросить цену → | IC, S93C66BD0I-D8S1G, EEP-ROM 120/230V |
| 7 | RM1-2578-100 запросить цену → | HIGH-VOLTAGE плата ASS'Y |
| 8 | RM1-3912-000 запросить цену → | DC CONTROLLER плата ASS'Y |
| 9 | RM1-4829-000 запросить цену → | VIDEO CONTROLLER плата ASS'Y 100V |
| 9 | RM1-4830-000 запросить цену → | VIDEO CONTROLLER плата ASS'Y 120/230V |
| 10 | RM1-2587-000 запросить цену → | CABLE, PANEL CONNECTING |
| 11 | RM1-2592-000 запросить цену → | CABLE, POWER CONTROL |
| 12 | FM2-6644-000 запросить цену → | USB BOARD плата в сборе |
| 13 | FM3-0628-000 запросить цену → | NETWORK BOARD плата ASS'Y |
| 14 | RM1-2632-000 запросить цену → | RELAY плата ASS'Y |
| 15 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 16 | RC1-7599-000 запросить цену → | SHIELD, плата |
| 17 | RC1-6607-000 запросить цену → | COVER, CONNECTOR |
| 18 | RC1-6611-000 запросить цену → | COVER, PAPER SENSOR |
| 19 | RC1-6612-000 запросить цену → | COVER, REGISTRATION SENSOR |
INTERNAL COMPONENTS 6 (LBP5400/5360)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RK2-1302-000 запросить цену → | CABLE, USB HOST POWER SUPPLY ASIA/CN |
| 2 | RC2-1634-000 запросить цену → | ARM, SWITCH |
| 3 | RK2-0969-000 запросить цену → | CABLE, DRIVE FLAT, 1 |
| 4 | RK2-0970-000 запросить цену → | CABLE, DRIVE FLAT, 2 |
| 5 | RC1-7546-000 запросить цену → | DUCT, 1 |
| 6 | RC1-6612-000 запросить цену → | COVER, REGISTRATION SENSOR |
| 7 | RM1-2578-100 запросить цену → | HIGH-VOLTAGE плата ASS'Y |
| 8 | RM1-3912-000 запросить цену → | DC CONTROLLER плата ASS'Y |
| 9 | RC1-6607-000 запросить цену → | COVER, CONNECTOR |
| 10 | RM1-2587-000 запросить цену → | CABLE, PANEL CONNECTING |
| 11 | RM1-2592-000 запросить цену → | CABLE, POWER CONTROL |
| 12 | RC1-6611-000 запросить цену → | COVER, PAPER SENSOR |
| 13 | FK2-0697-000 запросить цену → | FAN |
| 14 | RM1-2632-000 запросить цену → | RELAY плата ASS'Y |
| 15 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 16 | RC1-7599-000 запросить цену → | SHIELD, плата |
| 17 | RM1-4680-000 запросить цену → | VIDEO CONTROLLER плата ASS'Y LBP5360 |
| 17 | RM1-4594-000 запросить цену → | VIDEO CONTROLLER плата ASS'Y LBP5400 |
| 18 | FK2-3538-000 запросить цену → | DIMM ASS'Y |
| 19 | WA7-3940-000 запросить цену → | IC, CAT24AC128L, EEP-ROM |
| 501 | XB1-1300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 502 | XB6-7301-205 запросить цену → | SCREW, TP, M3X12 |
| 503 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| RM1-2679-020 запросить цену → | PAPER PICK-UP DRIVE ASS'Y | |
| RM1-2720-000 запросить цену → | DUPLEXING FEED DRIVE ASS'Y | |
| RM1-2721-000 запросить цену → | DUPLEXING REVERSE DRIVE ASS'Y | |
| 1 | RM1-2616-000 запросить цену → | CABLE, DUPLEXING |
| 2 | VS1-7207-020 запросить цену → | CONNECTOR, SNAP TIGHT |
| 3 | RM1-2618-000 запросить цену → | CABLE, DUPLEXING SENSOR |
| 4 | RM1-2617-000 запросить цену → | CABLE, DUPLEXING |
| RM1-2687-000 запросить цену → | DEV. ESTRANGEMENT DRIVE ASS'Y | |
| RM1-2758-000 запросить цену → | FIXING DRIVE ASS'Y | |
| 1 | RM1-2619-000 запросить цену → | CABLE, FIXING DRIVE |
CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-6461-000 запросить цену → | SPRING, GROUNDING |
| 2 | RC1-6462-000 запросить цену → | BODY, CASSETTE |
| 3 | RC1-7649-000 запросить цену → | SPRING, COMPRESSION |
| 4 | RC1-7644-000 запросить цену → | LOCK, PAPER LIFTING PLATE, 1 |
| 5 | RC1-6465-000 запросить цену → | SPRING, COMPRESSION |
| 6 | RC2-1605-000 запросить цену → | COVER, CASSETTE, FRONT |
| 7 | RC1-6492-000 запросить цену → | CAM, LEFT |
| 8 | RC1-6493-000 запросить цену → | CAM, RIGHT |
| 9 | RC1-6494-000 запросить цену → | RACK, LEFT |
| 10 | RC1-6495-000 запросить цену → | RACK, RIGHT |
| 11 | RC1-6498-000 запросить цену → | SPRING, COMPRESSION |
| 12 | RC1-6540-020 запросить цену → | GUIDE, CASSETTE PAPER |
| 13 | RC1-6780-020 запросить цену → | FRAME, CASSETTE, FRONT |
| 14 | RC2-1606-000 запросить цену → | ARM, REMNANT INDICATION |
| 15 | RC1-6787-000 запросить цену → | SPRING, COMPRESSION |
| 16 | RC1-6788-000 запросить цену → | SPRING, COMPRESSION |
| 17 | RC1-7570-000 запросить цену → | ROLLER, CAM |
| 18 | RC1-7601-000 запросить цену → | STOPPER, CASSETTE, LEFT |
| 19 | RC1-7602-000 запросить цену → | STOPPER, CASSETTE, RIGHT |
| 20 | RL1-1074-000 запросить цену → | PLATE, PAPER LIFTING |
| 21 | RU5-0328-000 запросить цену → | GEAR, 10T |
| 22 | RM1-2706-020 запросить цену → | BACK END LIMIT ASS'Y |
| 23 | RM1-2707-000 запросить цену → | PAPER SIDE END RIGHT ASS'Y |
| 24 | RM1-2708-000 запросить цену → | PAPER SIDE END LEFT ASS'Y |
| 25 | RM1-2709-000 запросить цену → | SEPARATION HOLDER ASS'Y |
| 26 | RC2-1650-000 запросить цену → | LABEL, 250 CASSETTE |
| 27 | RM1-4296-000 запросить цену → | CASSETTE |
| 28 | RC1-7645-000 запросить цену → | LOCK, PAPER LIFTING PLATE, 2 |
| 29 | RC2-2746-000 запросить цену → | LABEL, JAM CLEARING |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
PAPER PICK-UP ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-2755-000 запросить цену → | PAPER PICK-UP ASS'Y | |
| 1 | RM1-2741-000 запросить цену → | MULTI-PURPOSE ROLLER ASS'Y |
| 2 | RC1-6609-000 запросить цену → | COVER, CASSETTE ROLLER |
| 3 | RM1-2702-000 запросить цену → | CST. PICK-UP ROLLER ASS'Y |
| 4 | RM1-2699-000 запросить цену → | MULTI-PURPOSE SEP. PAD ASS'Y |
| 5 | XA9-1671-008 запросить цену → | SCREW, D, M3X8 |
| 6 | RM1-2704-000 запросить цену → | M.P. PAPER PICK-UP GEAR ASS'Y |
ELECT.TRANS.BELT ASS'Y, DUPLEX
| № | Артикул | Наименование |
|---|---|---|
| RM1-2752-060 запросить цену → | ELECT.TRANS.BELT ASS'Y, DUPLEX SEE NOTE | |
| 1 | RM1-2718-000 запросить цену → | DUPLEXING PAPER FEED ASS'Y |
| 2 | RM1-2719-000 запросить цену → | POSITION GUIDE ASS'Y |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
ELECT.TRANSPORT BELT ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-2759-000 запросить цену → | ELECT.TRANSPORT BELT ASS'Y SEE NOTE | |
| 1 | RC1-6323-020 запросить цену → | BUSHING |
| 2 | RC1-6324-000 запросить цену → | BUSHING |
| 3 | RC1-6350-000 запросить цену → | SPRING, TENSION |
| 4 | RC1-6370-000 запросить цену → | COVER, E.T.B. CABLE, LEFT |
| 5 | RC1-6854-000 запросить цену → | ROLLER, ATTRACTION |
| 6 | RK2-0937-000 запросить цену → | MOTOR, DC |
| 7 | VS1-7257-007 запросить цену → | CONNECTOR, DRAWER |
| 8 | RM1-2692-030 запросить цену → | E.T.B. GEAR COVER ASS'Y |
| 9 | RM1-2693-000 запросить цену → | E.T.B. LEFT COVER ASS'Y |
| 10 | RM1-2694-010 запросить цену → | REG. SENSING HOLDER ASS'Y |
| 11 | RC1-7590-000 запросить цену → | LABEL, E.T.B. INSERT POSITION |
| 12 | RK2-0944-000 запросить цену → | SOLENOID |
| 13 | RC1-7588-000 запросить цену → | LABEL, E.T.B. |
| 14 | RC1-7589-000 запросить цену → | LABEL, E.T.B. INSERT POSITION |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| RM1-2711-030 запросить цену → | MULTI PURPOSE TRAY ASS'Y | |
| RM1-2722-010 запросить цену → | LOWER GUIDE ASS'Y |
FIXING ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-4300-010 запросить цену → | FIXING ASS'Y 100V | |
| RM1-4348-010 запросить цену → | FIXING ASS'Y 120V | |
| RM1-4349-010 запросить цену → | FIXING ASS'Y 230V | |
| 1 | RC1-6229-030 запросить цену → | ROLLER, PRESSURE |
| 2 | RC1-6230-020 запросить цену → | COVER, PRE-FIXING |
| 3 | RC1-6234-010 запросить цену → | COVER, FIXING, LEFT |
| 4 | RC1-6235-000 запросить цену → | CROSSMEMBER, FIXING, REAR |
| 5 | RC1-6237-000 запросить цену → | COVER, FIXING, LOWER |
| 6 | RC1-6245-000 запросить цену → | PLATE, FIXING BASE |
| 7 | RC1-6254-020 запросить цену → | GUIDE, FIXING ENTRANCE |
| 8 | RC1-6257-000 запросить цену → | PLATE, SLEEVE PRESSURE, RIGHT |
| 9 | RC1-6258-000 запросить цену → | PLATE, SLEEVE PRESSURE, LEFT |
| 10 | RC1-6259-000 запросить цену → | SPRING, COMPRESSION |
| 11 | RC1-6260-000 запросить цену → | HOLDER, PRESSURE SPRING |
| 12 | RC1-6261-000 запросить цену → | SLIDER, CAM, 1 |
| 13 | RC1-6262-000 запросить цену → | GUIDE, CABLE |
| 14 | RC1-6263-000 запросить цену → | BUSHING |
| 15 | RC1-6264-000 запросить цену → | CAM, ESTRANGEMENT, RIGHT |
| 16 | RC1-6265-000 запросить цену → | CAM, ESTRANGEMENT, LEFT |
| 17 | RC1-6266-000 запросить цену → | GEAR, 15T |
| 18 | RC1-6267-000 запросить цену → | GEAR, 15T |
| 19 | RC1-6268-000 запросить цену → | SHAFT, CAM |
| 20 | RC1-6269-000 запросить цену → | GEAR, 21T |
| 21 | RC1-6270-000 запросить цену → | GEAR, 23T/23T |
| 22 | RC1-6275-000 запросить цену → | GEAR, 31T |
| 23 | RC1-6276-000 запросить цену → | GEAR, 23T/14T |
| 24 | RC1-6277-000 запросить цену → | GEAR, 14T/17T |
| 25 | RC1-6281-020 запросить цену → | GEAR, 22T/15T |
| 26 | RC1-6285-000 запросить цену → | GEAR, 15T |
| 27 | RC1-6303-000 запросить цену → | GEAR, 25T |
| 28 | RC1-6308-000 запросить цену → | SLIDER, CAM, 2 |
| 29 | RC1-6839-000 запросить цену → | LOCK, FIXING, LEFT |
| 30 | RC1-6840-000 запросить цену → | LOCK, FIXING, RIGHT |
| 31 | RC1-6841-000 запросить цену → | SPRING, COMPRESSION |
| 32 | XA9-1671-000 запросить цену → | SCREW, D, M3X8 |
| 33 | RC1-6843-000 запросить цену → | COVER |
| 34 | RC1-7572-000 запросить цену → | RATCHET |
| 35 | RC1-7573-000 запросить цену → | SPRING, COMPRESSION |
| 36 | RC1-7574-000 запросить цену → | HOLDER, SPRING |
| 37 | RC1-7575-000 запросить цену → | COVER, SHAFT |
| 38 | XA9-1449-000 запросить цену → | SCREW, RS, M3X8 |
| 39 | XD9-0234-000 запросить цену → | RING, E |
| 40 | XD9-0235-000 запросить цену → | RING, E |
| 41 | XG9-0572-000 запросить цену → | BEARING, BALL |
| 42 | RM1-2586-000 запросить цену → | RELAY плата ASS'Y |
| 43 | RM1-4301-000 запросить цену → | FIXING FILM GUIDE ASS'Y 100V |
| 43 | RM1-2666-050 запросить цену → | FIXING FILM GUIDE ASS'Y 120V |
| 43 | RM1-2744-050 запросить цену → | FIXING FILM GUIDE ASS'Y 230V |
| 44 | RM1-2667-070 запросить цену → | PAPER DELIVERY GUIDE ASS'Y |
| 45 | RC1-7632-000 запросить цену → | LABEL, OPEN/CLOSE GUIDE |
| 46 | RM1-2746-000 запросить цену → | HEAT INSULATING COVER ASS'Y |
| 47 | RM1-2601-000 запросить цену → | CABLE, FIXING DC |
| 48 | RM1-2747-020 запросить цену → | LOOP SENSOR HOLDER ASS'Y |
| 49 | RM1-2748-000 запросить цену → | FIXING RIGHT COVER ASS'Y |
| 50 | RC2-1646-000 запросить цену → | LABEL, FIXING, 1 |
| 51 | RC1-7606-000 запросить цену → | LABEL, HIGH TMP. CAUTION |
| 52 | RC2-1647-000 запросить цену → | LABEL, FIXING, 2 |
| 53 | RC1-6845-000 запросить цену → | SPRING, TORSION |
| 501 | XD2-1100-242 запросить цену → | WASHER, RETAINING |
комментарии
