Canon imageCLASS LBP 5280 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- INTERNAL COMPONENTS 6
- CASSETTE
- FIXING ASS'Y

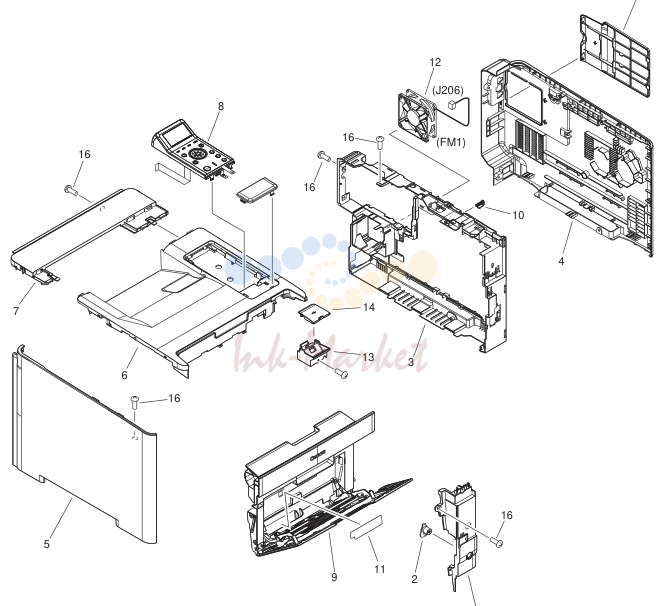

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-3865-000 запросить цену → | COVER, RIGHT FRONT |
| 2 | FC0-3866-000 запросить цену → | BUTTON, POWER |
| 3 | FC0-3873-000 запросить цену → | PANEL, RIGHT |
| 4 | FC0-3874-000 запросить цену → | COVER, RIGHT |
| 5 | FC0-3879-000 запросить цену → | COVER, LEFT |
| 6 | FC0-3870-000 запросить цену → | COVER, TOP, FRONT |
| 7 | FC0-3871-000 запросить цену → | COVER, TOP, REAR |
| 8 | FM4-8508-000 запросить цену → | CONTROL PANEL ASS'Y |
| 9 | FM4-8501-000 запросить цену → | FRONT DOOR ASS'Y |
| 10 | RC2-3719-000 запросить цену → | BUTTON, TEST PRINT SWITCH |
| 11 | FC8-8742-000 запросить цену → | LABEL, PAPER SIZE |
| 12 | RK2-2276-000 запросить цену → | FAN FM1 |
| 13 | FC0-3878-000 запросить цену → | COVER, USB INNER |
| 14 | FC0-3888-000 запросить цену → | COVER, USB |
| 15 | FC0-3875-000 запросить цену → | COVER, DIMM ASS'Y |
| 16 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |

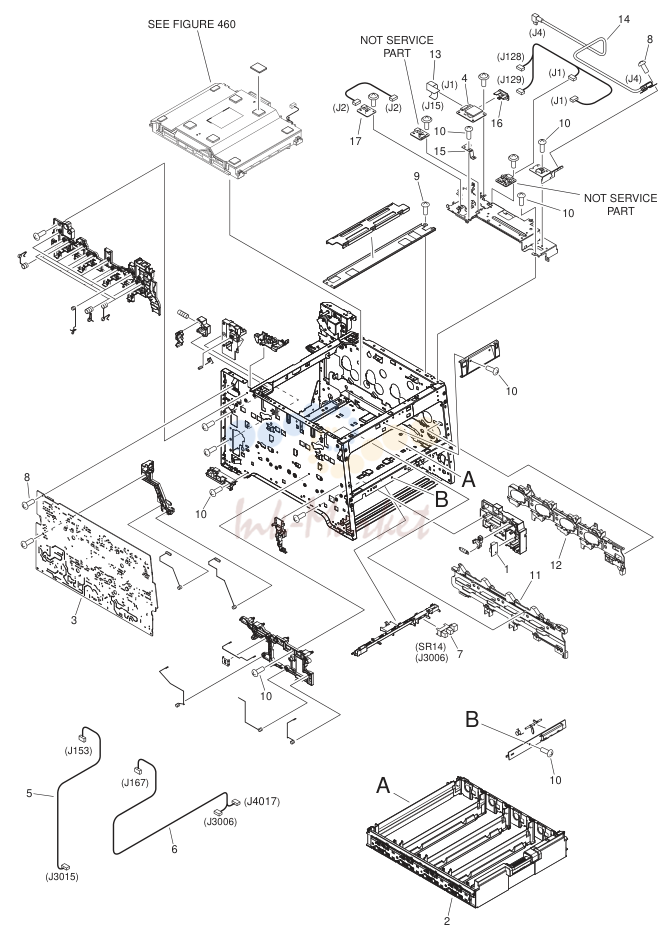

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RK2-3267-000 запросить цену → | TEMPERATURE SENSOR узел |
| 2 | RM1-4836-000 запросить цену → | CARTRIDGE TRAY ASS'Y |
| 3 | RM1-5294-050 запросить цену → | H. V. POWER SUPPLY плата ASS'Y |
| 4 | FM4-8869-000 запросить цену → | SD SLOT EXTENSION плата в сборе |
| 5 | RM1-5399-000 запросить цену → | ENV. SENSOR CABLE ASS'Y |
| 6 | RM1-5398-000 запросить цену → | SENSOR CABLE ASS'Y |
| 7 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER SR14 |
| 8 | XA9-1420-000 запросить цену → | AR SCREW, W/WASHER, M3X8 |
| 9 | XA9-1835-000 запросить цену → | AR SCREW, D, M3X6 |
| 10 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 11 | RC2-3800-000 запросить цену → | RAIL, LEFT |
| 12 | RC2-3801-000 запросить цену → | RAIL, RIGHT |
| 13 | FK3-2249-000 запросить цену → | CABLE, FLAT |
| 14 | FK3-1797-000 запросить цену → | CABLE, USB |
| 15 | FC0-3919-000 запросить цену → | PLATE, GROUNDING |
| 16 | FC0-3905-000 запросить цену → | GUIDE |
| 17 | FM4-8868-000 запросить цену → | MEMORY плата в сборе |

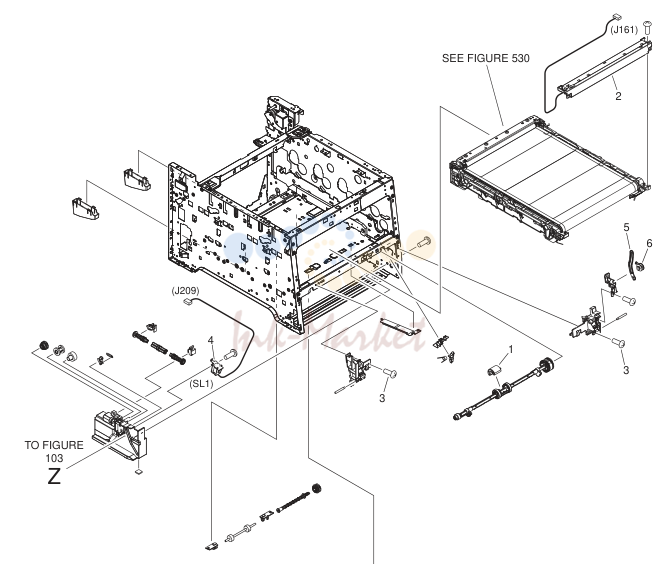

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RL1-1802-000 запросить цену → | ROLLER, PAPER PICK-UP |
| 2 | RM1-4850-000 запросить цену → | COLOR MISREGIST. SENSOR ASS'Y |
| 3 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 4 | RM1-5420-000 запросить цену → | MP SOLENOID ASS'Y SL1 |
| 5 | RC2-3395-000 запросить цену → | HINGE, MULTI-PURPOSE COVER |
| 6 | RC2-3396-000 запросить цену → | BUSHING |

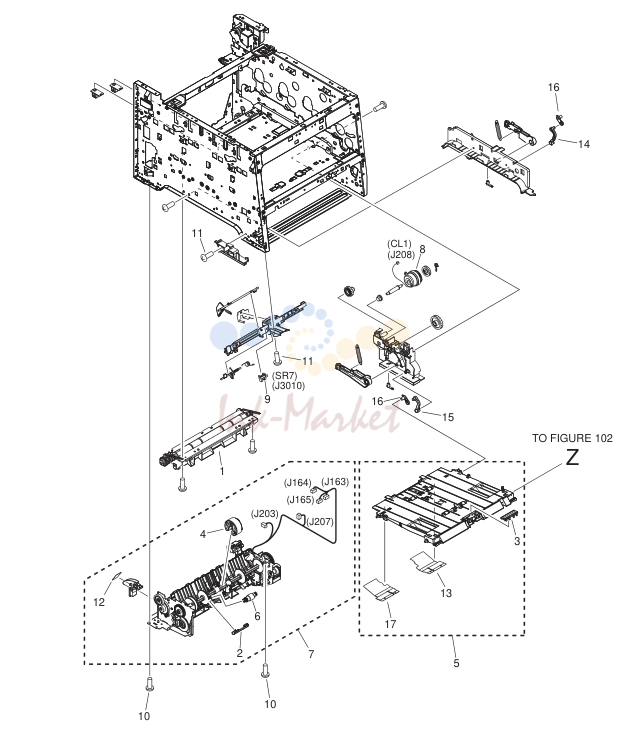

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM4-8513-000 запросить цену → | REGISTRATION ASS'Y |
| 2 | RC2-2014-000 запросить цену → | COVER, HOLDER |
| 3 | RL1-1785-000 запросить цену → | PAD, SEPARATION |
| 4 | RM1-4426-000 запросить цену → | PICK-UP ROLLER ASS'Y |
| 5 | FM4-8514-000 запросить цену → | MP PAPER PICK-UP ASS'Y |
| 6 | RM1-4840-000 запросить цену → | SEPARATION ROLLER ASS'Y |
| 7 | FM4-8511-000 запросить цену → | PAPER PICK-UP ASS'Y |
| 8 | RM1-5428-000 запросить цену → | MP CLUTCH ASS'Y CL1 |
| 9 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER SR7 |
| 10 | XA9-1835-000 запросить цену → | AR SCREW, D, M3X6 |
| 11 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 12 | FC8-8748-000 запросить цену → | LABEL, MOTOR CAUTION |
| 13 | FC0-3944-000 запросить цену → | SHEET, GUIDE, RIGHT |
| 14 | RC2-3386-000 запросить цену → | ARM, TRAY, LEFT |
| 15 | RC2-3387-000 запросить цену → | ARM, TRAY, RIGHT |
| 16 | RC2-3388-000 запросить цену → | ARM, TRAY |
| 17 | FC0-3943-000 запросить цену → | SHEET, GUIDE, LEFT |

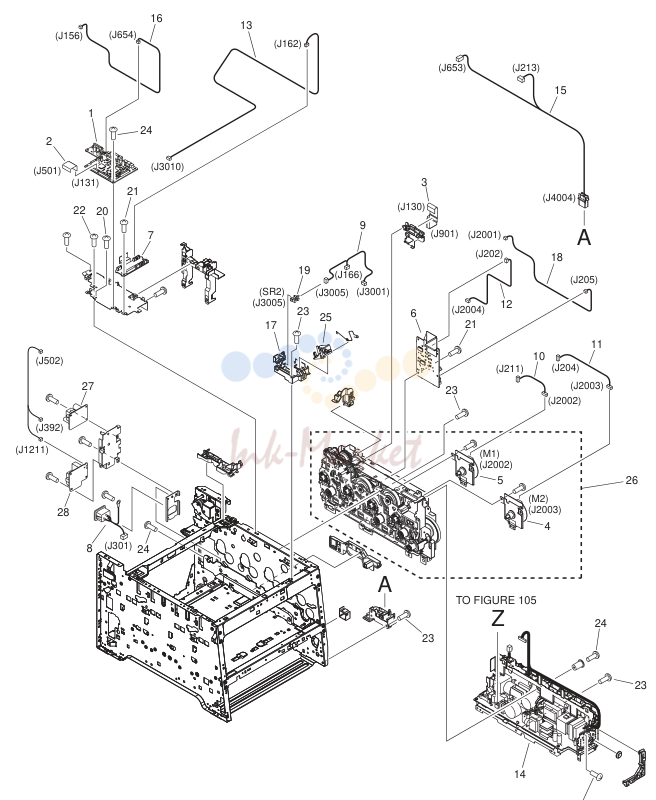

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM4-9356-000 запросить цену → | DC CONTROLLER плата ASS'Y |
| 2 | RK2-2302-000 запросить цену → | CABLE, FLAT |
| 3 | FK3-2146-000 запросить цену → | CABLE, FLAT |
| 4 | RL1-1800-000 запросить цену → | MOTOR, DC M2 |
| 5 | RL1-3053-000 запросить цену → | MOTOR, DC M1 |
| 6 | FM4-9372-000 запросить цену → | DRIVER плата ASS'Y |
| 7 | RM1-5293-000 запросить цену → | RELAY плата ASS'Y |
| 8 | RM1-5368-000 запросить цену → | INLET CABLE ASS'Y |
| 9 | RM1-5385-000 запросить цену → | SENSOR CABLE ASS'Y |
| 10 | RM1-5393-000 запросить цену → | DRAM MOTOR CABLE ASS'Y |
| 11 | RM1-5394-000 запросить цену → | DEVELOPING MOTOR CABLE ASS'Y |
| 12 | RM1-5395-000 запросить цену → | FEED MOTOR CABLE ASS'Y |
| 13 | RM1-5400-000 запросить цену → | SENSOR CABLE ASS'Y |
| 14 | FM4-9357-000 запросить цену → | POWER SUPPLY ASS'Y |
| 15 | RM1-5434-000 запросить цену → | OPTION CABLE ASS'Y |
| 16 | RM1-5435-000 запросить цену → | RLD CABLE ASS'Y |
| 17 | RC2-3220-000 запросить цену → | HOLDER, CARTRIDGE DOOR SENSOR |
| 18 | RM1-5438-000 запросить цену → | FIXING MOTOR CABLE ASS'Y |
| 19 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER SR2 |
| 20 | XA9-0679-000 запросить цену → | AR SCREW, MACH., FLAT HEAD, M3X4 |
| 21 | XA9-1420-000 запросить цену → | AR SCREW, W/WASHER, M3X8 |
| 22 | XA9-1835-000 запросить цену → | AR SCREW, D, M3X6 |
| 23 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 24 | XA9-1418-000 запросить цену → | AR SCREW, TP, M3X6 |
| 25 | RC2-3221-000 запросить цену → | ARM, DOOR SENSOR |
| 26 | RM1-8042-010 запросить цену → | MAIN DRIVE ASS'Y |
| 27 | FK3-1986-000 запросить цену → | EVERYNIGHT POWER плата в сборе |
| 28 | FM4-9361-000 запросить цену → | AC CONNECTING плата в сборе |

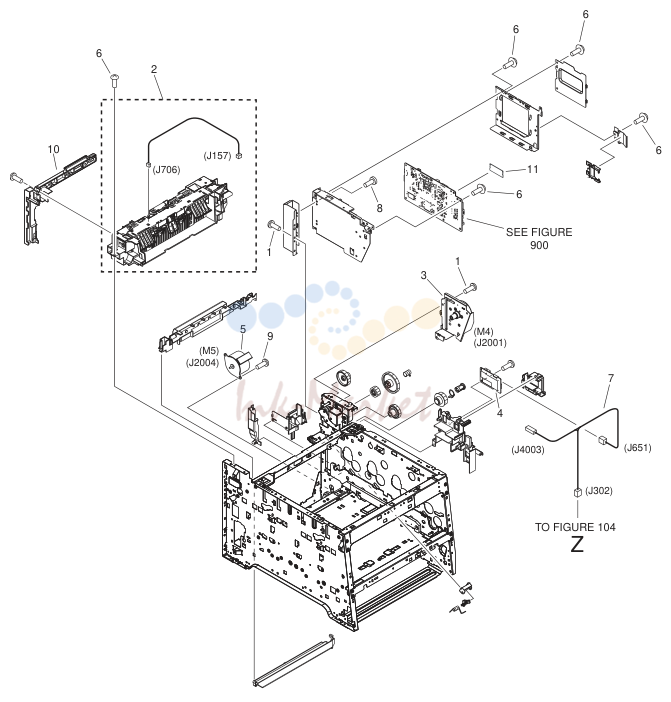

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 2 | FM4-8515-000 запросить цену → | PAPER DELIVERY ASS'Y |
| 3 | RM1-4896-000 запросить цену → | FIXING MOTOR узел M4 |
| 4 | RM1-7355-000 запросить цену → | POWER SUPPLY SUB плата ASS'Y |
| 5 | RM1-5419-000 запросить цену → | REGISTRATION MOTOR ASS'Y M5 |
| 6 | XA9-1418-000 запросить цену → | AR SCREW, TP, M3X6 |
| 7 | RM1-7356-000 запросить цену → | FUSER CABLE ASS'Y |
| 8 | XA9-0679-000 запросить цену → | SCREW, MACH., FLAT HEAD, M3X4 |
| 9 | XA9-1835-000 запросить цену → | AR SCREW, D, M3X6 |
| 10 | FC0-3882-000 запросить цену → | COVER, REAR, UPPER |
| 11 | FK2-8341-000 запросить цену → | DIMM, SMD-E51288HG-6E, SDRAM |

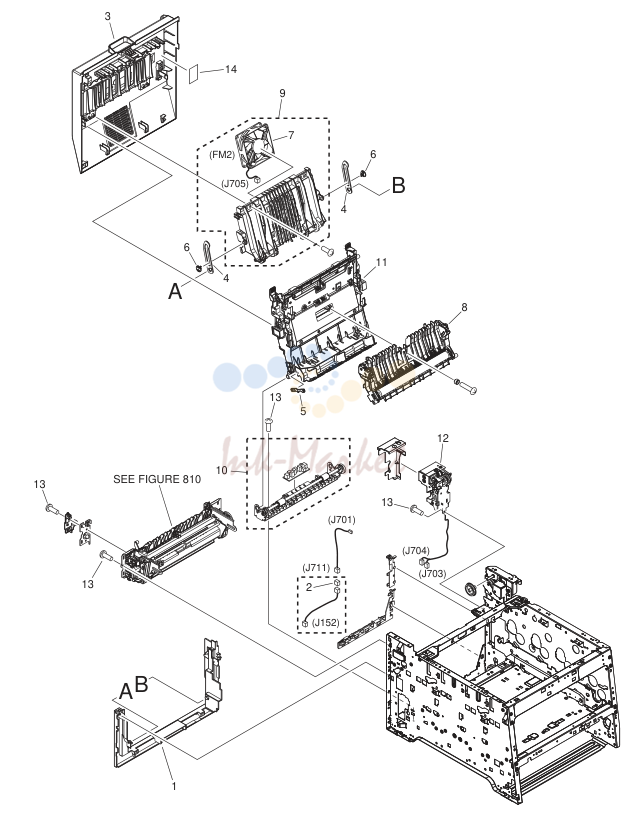

INTERNAL COMPONENTS 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-3881-000 запросить цену → | COVER, REAR, LOWER |
| 2 | VS1-7584-006 запросить цену → | CONNECTOR, SNAP TIGHT |
| 3 | FM4-8503-000 запросить цену → | REAR DOOR ASS'Y |
| 4 | RC2-3750-000 запросить цену → | LINK, DOOR |
| 5 | RC2-3752-000 запросить цену → | LINK, GUIDE |
| 6 | RC2-3774-000 запросить цену → | CAP, LINK |
| 7 | RK2-2276-000 запросить цену → | FAN FM2 |
| 8 | RM1-4838-000 запросить цену → | PAPER FEED GUIDE ASS'Y |
| 9 | RM1-4876-000 запросить цену → | REAR DOOR RIB ASS'Y |
| 10 | RM1-4877-000 запросить цену → | PAPER RE-PICK UP GUIDE ASS'Y |
| 11 | RM1-4879-000 запросить цену → | DUPLEXING FEED GUIDE ASS'Y |
| 12 | RM1-4880-000 запросить цену → | REVERSE DRIVE ASS'Y |
| 13 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 14 | FU7-8873-000 запросить цену → | LABEL, JAM CLEARING |

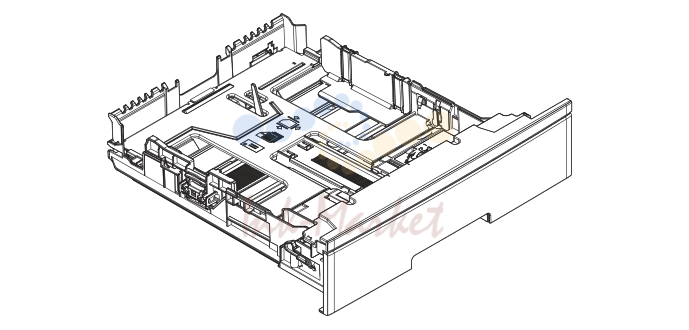

CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| FM4-8504-000 запросить цену → | CASSETTE | |
| FM4-3359-000 запросить цену → | LASER SCANNER ASS'Y | |
| RM1-4852-000 запросить цену → | INTERMEDIATE TRANS. BELT ASS'Y |

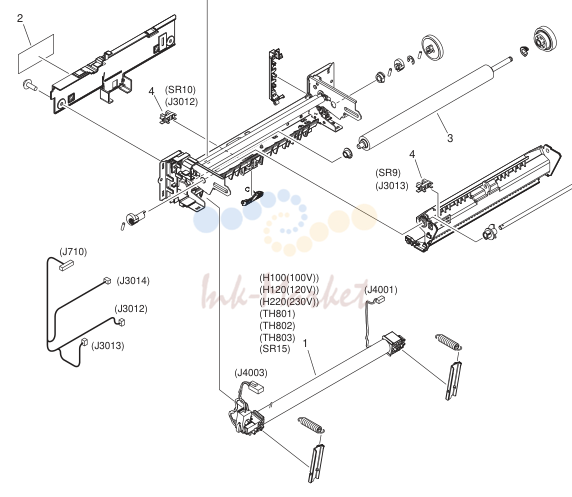

FIXING ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM3-8295-000 запросить цену → | FIXING ASS'Y | |
| 1 | FM4-3062-000 запросить цену → | FIXING FILM в сборе |
| 2 | FC8-8743-000 запросить цену → | LABEL, CAUTION |
| 3 | RC2-3367-000 запросить цену → | ROLLER, PRESSURE |
| 4 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR8,SR9,SR10 |
| FM0-3418-000 запросить цену → | MAIN CONTROLLER плата в сборе | |
| FK2-7852-000 запросить цену → | IC, T6TH5EFG-0002(0), STANDARD IC4 |
