Canon imageCLASS LBP 3480 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5

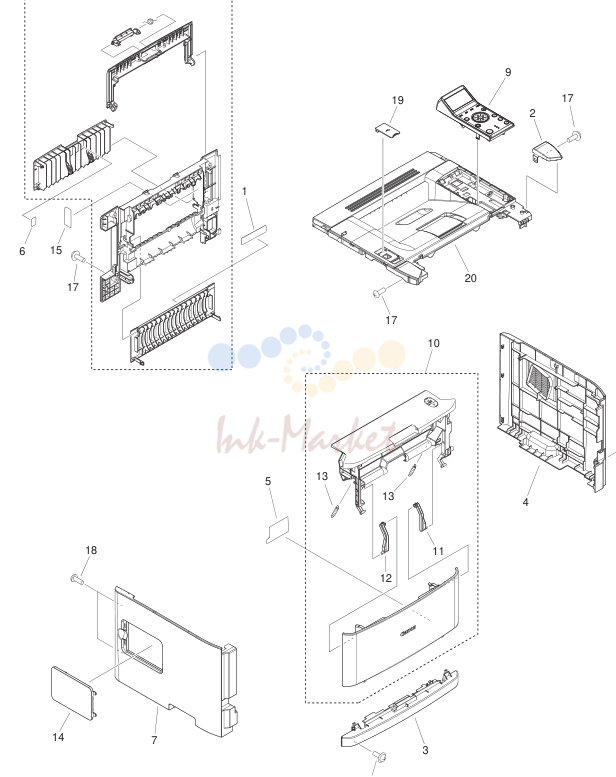

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-4235-000 запросить цену → | LABEL, DUPLEXING SIZE CONTROL |
| 2 | FC0-4284-000 запросить цену → | COVER, RIGHT, UPPER |
| 3 | FC8-9837-000 запросить цену → | COVER, FRONT |
| 4 | FC0-4252-000 запросить цену → | COVER, RIGHT |
| 5 | FC0-4239-000 запросить цену → | LABEL, MP, SIZE |
| 6 | FC8-9896-000 запросить цену → | LABEL, ATTENTION |
| 7 | FC0-4251-000 запросить цену → | COVER, LEFT |
| 8 | FM4-8671-000 запросить цену → | REAR COVER ASS'Y |
| 9 | FM4-8678-000 запросить цену → | OPERATION PANEL ASS'Y |
| 10 | FM4-8683-000 запросить цену → | CARTRIDGE DOOR ASS'Y |
| 11 | RC2-6273-000 запросить цену → | HINGE, MULTI-PURPOSE, RIGHT |
| 12 | RC2-8291-000 запросить цену → | HINGE, MULTI-PURPOSE, LEFT |
| 13 | RU5-2895-000 запросить цену → | SPRING, TENSION |
| 14 | FC0-4268-000 запросить цену → | COVER, DIMM |
| 15 | FC0-4281-000 запросить цену → | LABEL, CAUTION |
| 16 | FC0-4270-000 запросить цену → | COVER, SWITCH |
| 17 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 18 | XA9-1503-000 запросить цену → | SCREW, TAP, M3X6 |
| 19 | FC0-4269-000 запросить цену → | COVER, USB |
| 20 | FM4-8674-000 запросить цену → | TOP COVER ASS'Y |

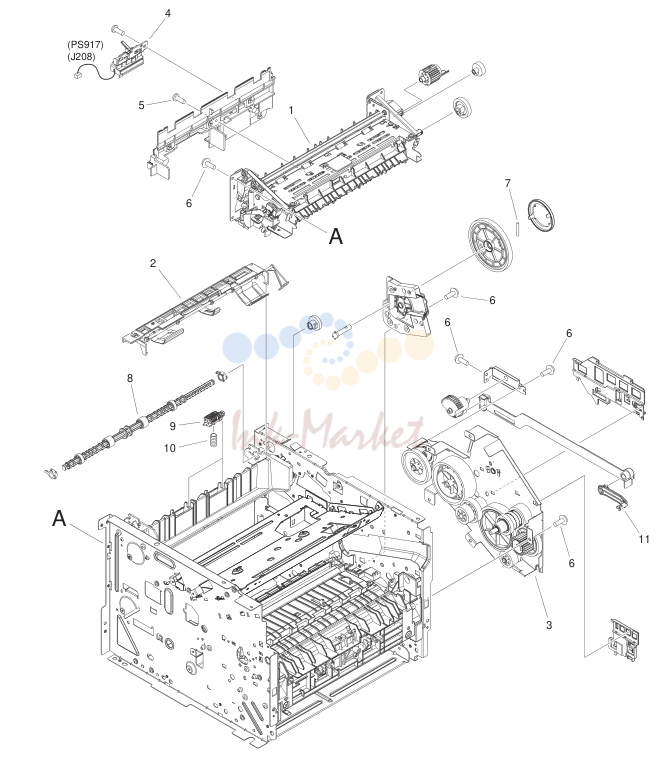

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-6405-000 запросить цену → | FIXING ASS'Y |
| 2 | RM1-6401-000 запросить цену → | PAPER RETAINING DELIVERY ASS'Y |
| 3 | RM1-6421-000 запросить цену → | MAIN DRIVE ASS'Y |
| 4 | RM1-6445-000 запросить цену → | REVERSE SENSOR ASS'Y PS917 |
| 5 | XA9-1503-000 запросить цену → | SCREW, TAP, M3X6 |
| 6 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 7 | RC2-8349-000 запросить цену → | PIN LARGE GEAR |
| 8 | RL1-2112-000 запросить цену → | ROLLER, FACE-DOWN |
| 9 | RL1-2111-000 запросить цену → | FACE-DOWN ROLLER узел |
| 10 | RU6-2610-000 запросить цену → | SPRING, COMPRESSION |
| 11 | RC2-6198-000 запросить цену → | ARM, LINK, 1 |

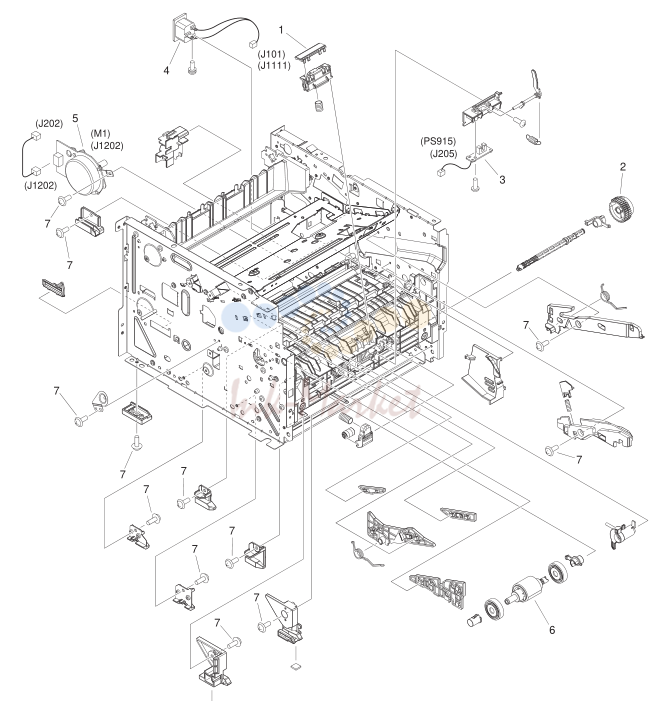

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RL1-2115-000 запросить цену → | PAD, MULTI-PURPOSE SEPARATION |
| 2 | RM1-1301-000 запросить цену → | PAPER PICK-UP GEAR ASS'Y |
| 3 | RM1-6350-000 запросить цену → | MULTI-PURPOSE SENSOR плата ASS'Y PS915 |
| 4 | FM0-1141-000 запросить цену → | INLET AC RELAY CABLE |
| 5 | RM1-6378-000 запросить цену → | MAIN MOTOR ASS'Y M1 |
| 6 | RM1-6414-000 запросить цену → | PAPER PICK-UP ROLLER ASS'Y |
| 7 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |

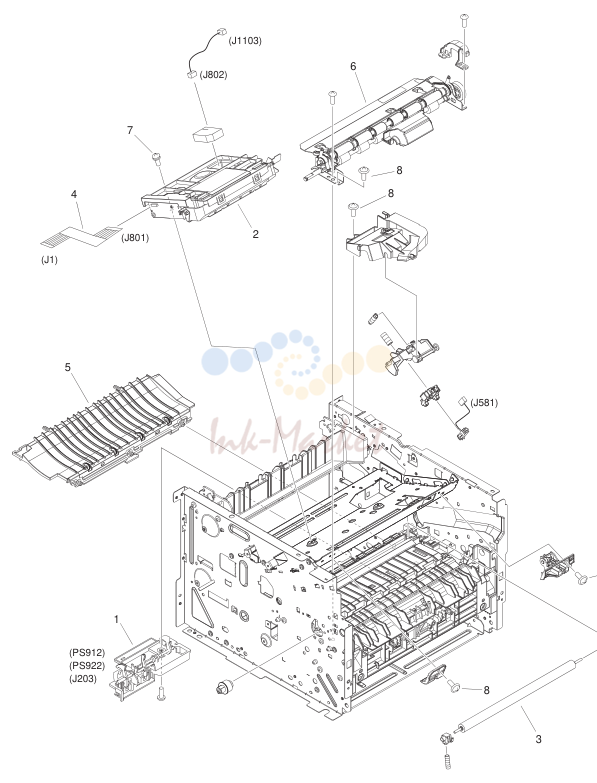

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM4-8672-000 запросить цену → | TOP SENSOR ASS'Y |
| 2 | RM1-6424-000 запросить цену → | SCANNER ASS'Y |
| 3 | RM1-6450-000 запросить цену → | TRANSFER ROLLER ASS'Y |
| 4 | RK2-3708-000 запросить цену → | CABLE, LASER FLEXIBLE FLAT |
| 5 | RM1-6402-000 запросить цену → | PAPER FEED GUIDE ASS'Y |
| 6 | RM1-6419-000 запросить цену → | REGISTRATION ASS'Y |
| 7 | XA9-1420-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 8 | XA9-1671-000 запросить цену → | SCREW, D, M3X8 |

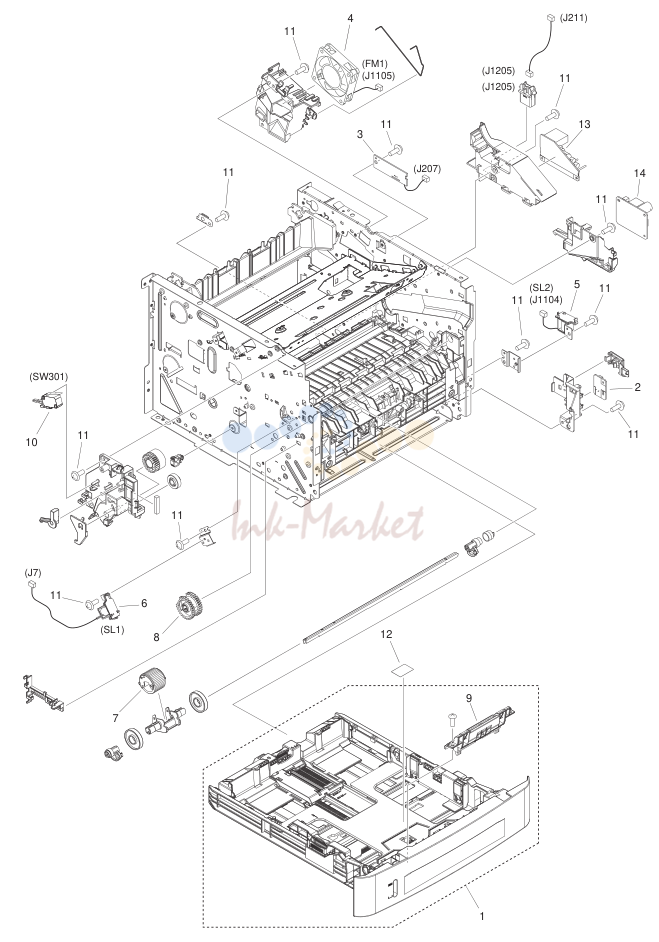

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-8839-000 запросить цену → | CASSETTE ASS'Y |
| 2 | FM0-1140-000 запросить цену → | POWER SWITCH плата ASS'Y |
| 3 | FM0-1149-000 запросить цену → | DUPLEX DRIVER плата ASS'Y |
| 4 | RK2-2728-000 запросить цену → | FAN FM1 |
| 5 | RK2-2729-000 запросить цену → | SOLENOID SL2 |
| 6 | RK2-2731-000 запросить цену → | SOLENOID SL1 |
| 7 | RL1-2120-000 запросить цену → | ROLLER, MULTI-PURPOSE PICK-UP |
| 8 | RM1-4275-020 запросить цену → | PAPER PICK-UP GEAR ASS'Y |
| 9 | RM1-6397-000 запросить цену → | SEPARATION PAD HOLDER ASS'Y |
| 10 | WC4-5171-000 запросить цену → | MICROSWITCH SW301 |
| 11 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 12 | FC7-9850-000 запросить цену → | LABEL, PROHIBITION DOCUMENT |
| 13 | FM0-1139-000 запросить цену → | AC RELAY ASS'Y |
| 14 | FK3-1986-000 запросить цену → | EVERYNIGHT POWER плата в сборе |

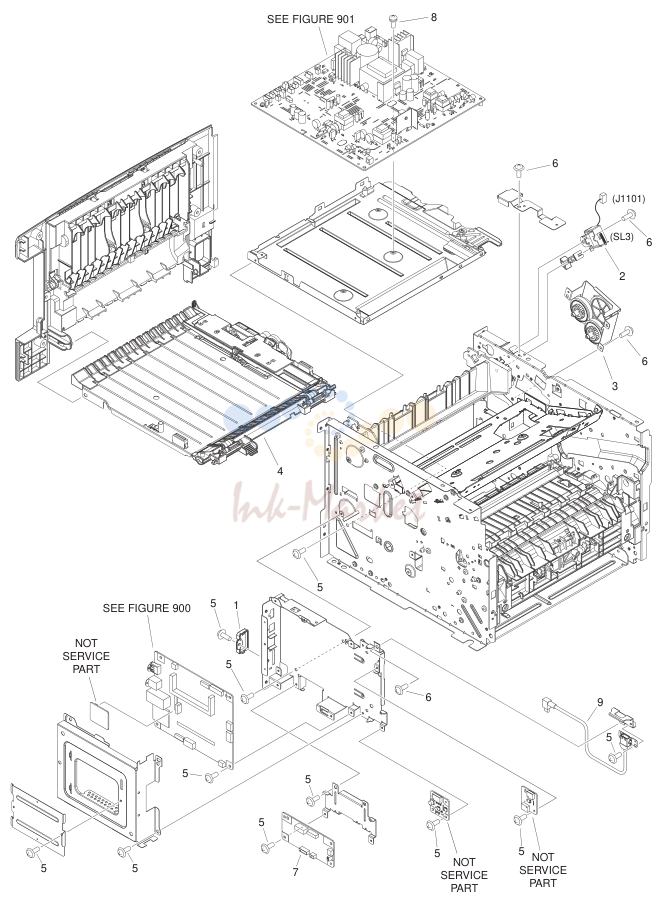

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-4309-000 запросить цену → | COVER, SD CARD |
| 2 | RK2-2733-000 запросить цену → | SOLENOID SL3 |
| 3 | RM1-6423-000 запросить цену → | REVERSE DRIVE ASS'Y |
| 4 | RM1-6441-000 запросить цену → | DUPLEXING PAPER FEED ASS'Y |
| 5 | XA9-1503-000 запросить цену → | AR SCREW, TAP, M3X6 |
| 6 | XA9-1671-000 запросить цену → | SCREW, D, M3X8 |
| 7 | FM0-1138-000 запросить цену → | SLEEP IF ASS'Y |
| 8 | XA9-1420-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 9 | FK3-2710-000 запросить цену → | CABLE USB |
| FM0-1296-000 запросить цену → | MAIN CONTROLLER плата в сборе |
