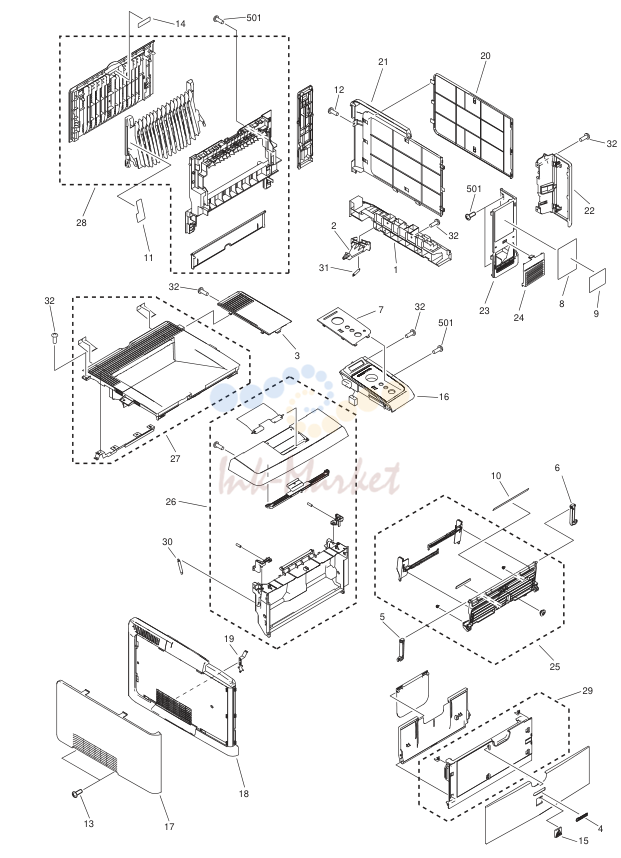

EXTERNAL COVERS, PANEL, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-0434-000 запросить цену → | HANDLE, RIGHT |
| 2 | FC7-0435-000 запросить цену → | SWITCH, POWER SUPPLY |
| 3 | FC7-0454-000 запросить цену → | COVER, RIGHT UPPER |
| 4 | FC7-0473-000 запросить цену → | PLATE, CANON LOGO |
| 5 | FC7-0474-000 запросить цену → | HINGE, LEFT |
| 6 | FC7-0475-000 запросить цену → | HINGE, RIGHT |
| 7 | FC7-0479-000 запросить цену → | PLATE, PANEL ENGLISH |
| 7 | FC7-0482-000 запросить цену → | PLATE, PANEL FRENCH |
| 7 | FC7-0484-000 запросить цену → | PLATE, PANEL GERMAN |
| 7 | FC7-0483-000 запросить цену → | PLATE, PANEL ITALY |
| 7 | FC7-0485-000 запросить цену → | PLATE, PANEL SPANISH |
| 7 | FC7-0497-000 запросить цену → | PLATE, PANEL CHINESE |
| 8 | FC7-0486-000 запросить цену → | LABEL, JAM CLEARING |
| 9 | FC7-0487-000 запросить цену → | LABEL, DROPPING, CAUTION |
| 10 | FC7-0489-000 запросить цену → | LABEL, MULTI, SET |
| 11 | FC7-0490-000 запросить цену → | LABEL, FIXING, JAM RELEASE |
| 12 | XA9-1504-000 запросить цену → | SCREW, RS, M3X8 |
| 13 | XA9-1500-010 запросить цену → | SCREW, S, M3X8 |
| 14 | FC7-0493-000 запросить цену → | LABEL, TRAY, EXTENSION |
| 15 | FC7-0496-000 запросить цену → | EMBLEM |
| 16 | FK2-2369-000 запросить цену → | PANEL, CONTROL, LARGE |
| 17 | FC7-0460-000 запросить цену → | COVER, LEFT, UPPER |
| 18 | FC7-0461-000 запросить цену → | COVER, LEFT, LOWER |
| 19 | RC1-4135-000 запросить цену → | PLATE |
| 20 | FC7-0455-000 запросить цену → | COVER, RIGHT, UPPER |
| 21 | FC7-0456-000 запросить цену → | COVER, RIGHT, LOWER |
| 22 | FC7-0457-000 запросить цену → | COVER, RIGHT FRONT, UPPER |
| 23 | FC7-0458-000 запросить цену → | COVER, RIGHT FRONT, LOWER |
| 24 | FC7-0459-000 запросить цену → | COVER, WINDOW, FRONT |
| 25 | FM2-5999-000 запросить цену → | MULTI-PURPOSE TRAY ASS'Y |
| 26 | FM2-6000-000 запросить цену → | CARTRIDGE DOOR ASS'Y |
| 27 | FM2-6001-000 запросить цену → | TOP COVER ASS'Y |
| 28 | FM2-6002-000 запросить цену → | REAR COVER ASS'Y |
| 29 | FM2-6003-000 запросить цену → | MULTI-PURPOSE COVER ASS'Y |
| 30 | RU5-2388-000 запросить цену → | SPRING |
| 31 | RU5-2406-000 запросить цену → | SPRING |
| 32 | XA9-1503-000 запросить цену → | SCREW, TAP, M3X6 |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

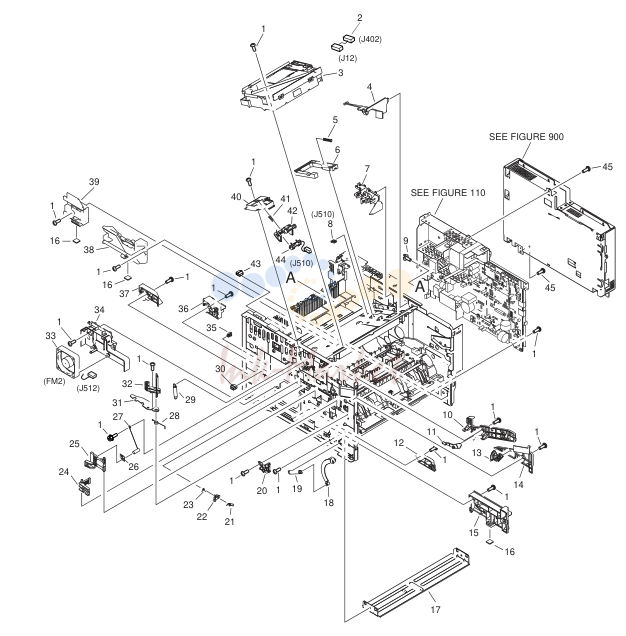

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | XA9-1500-010 запросить цену → | SCREW, S, M3X8 |
| 2 | RM1-1421-000 запросить цену → | CABLE ASS'Y J12,J402 |
| 3 | RM1-1521-000 запросить цену → | LASER/SCANNER ASS'Y |
| 4 | RC1-4128-000 запросить цену → | DUCT, SCANNER |
| 5 | RU5-2404-000 запросить цену → | SPRING, COMPRESSION |
| 6 | RC1-4125-000 запросить цену → | LINK, LASER SHUTTER |
| 7 | RC1-4129-000 запросить цену → | DUCT, CARTRIDGE |
| 8 | WT2-5812-000 запросить цену → | CLIP, CABLE |
| 9 | XB2-7300-605 запросить цену → | SCREW,W/WASHER,M3X6 |
| 10 | RC1-4121-020 запросить цену → | GUIDE, CRG., LEFT UPPER |
| 11 | RC1-4123-020 запросить цену → | LEVER, CRG. CLAMP |
| 12 | RC1-3949-000 запросить цену → | GUIDE, CST., LEFT MIDDLE |
| 13 | RC1-4138-000 запросить цену → | LEVER |
| 14 | RC1-4122-000 запросить цену → | GUIDE, CRG., LEFT LOWER |
| 15 | RC1-3948-000 запросить цену → | GUIDE, CST., LEFT FRONT |
| 16 | RA0-1003-000 запросить цену → | FOOT, RUBBER |
| 17 | RC1-3946-000 запросить цену → | BASE PLATE, FRONT |
| 18 | RC1-4055-000 запросить цену → | ARM, DOOR |
| 19 | RU5-2407-000 запросить цену → | SPRING, TENSION |
| 20 | RC1-4056-000 запросить цену → | GUIDE, DOOR ARM |
| 21 | RC1-4059-000 запросить цену → | SPRING, TORSION |
| 22 | RC1-4060-000 запросить цену → | LEVER |
| 23 | RC1-4061-000 запросить цену → | SPRING, TORSION |
| 24 | RC1-4065-000 запросить цену → | LEVER, GROUNDING CONTACT |
| 25 | RC1-4066-020 запросить цену → | LEVER, GROUNDING CONTACT |
| 26 | RC1-4067-000 запросить цену → | SPRING, LEAF |
| 27 | RC1-4140-000 запросить цену → | SPRING, COMPRESSION |
| 28 | RU5-2410-000 запросить цену → | SPRING, TORSION |
| 29 | RU5-2403-000 запросить цену → | SPRING, TENSION |
| 30 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 31 | RC1-4136-000 запросить цену → | PLATE, PROTECTIVE |
| 32 | RC1-4137-000 запросить цену → | CAM, CONTACT |
| 33 | RK2-0573-000 запросить цену → | FAN, SUB |
| 34 | RC1-4134-000 запросить цену → | HOLDER, SUB FAN |
| 35 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 36 | RC1-4009-000 запросить цену → | HOLDER |
| 37 | RC1-3950-020 запросить цену → | GUIDE, CST., LEFT REAR |
| 38 | RC1-3951-000 запросить цену → | GUIDE, CST., RIGHT FRONT |
| 39 | RC1-3953-000 запросить цену → | STAY, TAG HOLDER |
| 40 | RC1-4126-000 запросить цену → | STAY, TAG HOLDER |
| 41 | RU5-2405-000 запросить цену → | SPRING, COMPRESSION |
| 42 | RC1-4127-000 запросить цену → | HOLDER, TAG |
| 43 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 44 | RM1-1422-000 запросить цену → | CABLE, MEMORY TAG |
| 45 | XA9-1670-000 запросить цену → | SCREW, D, M3X6 |

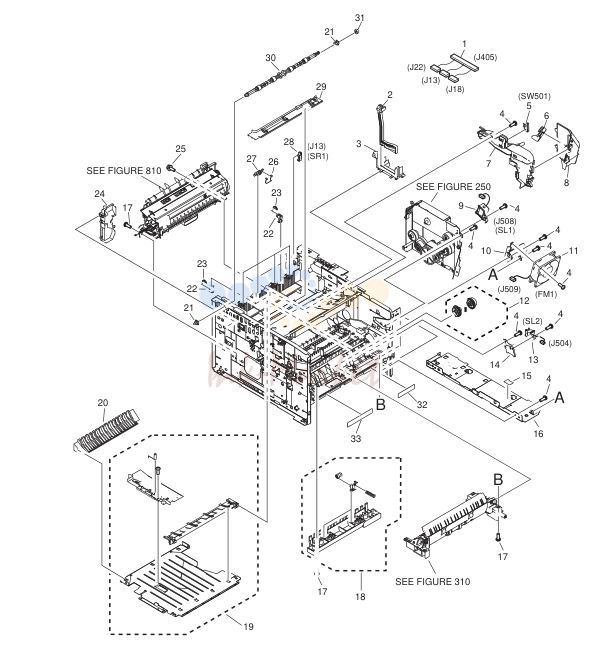

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-1425-000 запросить цену → | CABLE ASS'Y |
| 2 | RC1-4170-000 запросить цену → | LINK, SWITCH |
| 3 | RC1-4169-000 запросить цену → | HOLDER, SWITCH LINK |
| 4 | XA9-1500-010 запросить цену → | SCREW, S, M3X8 |
| 5 | RK2-0534-000 запросить цену → | MICROSWITCH |
| 6 | RC1-4132-000 запросить цену → | LEVER, TEST SWITCH |
| 7 | RC1-4130-000 запросить цену → | DUCT, ARM |
| 8 | RC1-4131-000 запросить цену → | DUCT, COOLING |
| 9 | RK2-0526-000 запросить цену → | SOLENOID, MULTI-PURPOSE |
| 10 | RC1-4133-000 запросить цену → | HOLDER, MAIN FAN |
| 11 | RK2-0571-000 запросить цену → | FAN |
| 12 | RM1-1482-000 запросить цену → | PICK-UP ROLLER GEAR ASS'Y |
| 13 | RK2-0528-000 запросить цену → | SOLENOID, CASSETTE |
| 14 | RC1-3955-000 запросить цену → | STAY, SOLENOID |
| 15 | RC1-4179-000 запросить цену → | SHEET |
| 16 | RC1-4113-000 запросить цену → | BASE PLATE, RIGHT |
| 17 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 18 | RM1-1485-000 запросить цену → | ROLLER STAY ASS'Y |
| 18 | RM1-1507-000 запросить цену → | FEED GUIDE ASS'Y, LOWER |
| 20 | RC1-4096-000 запросить цену → | GUIDE, DUPLEX INLET |
| 21 | RC1-3665-000 запросить цену → | BUSHING |
| 22 | RC1-3998-000 запросить цену → | HOLDER, ROLLER |
| 23 | RC1-3996-000 запросить цену → | ROLLER, DELIVERY |
| 24 | RC1-4000-000 запросить цену → | COVER, INNER, REAR |
| 25 | XB2-7300-605 запросить цену → | SCREW,W/WASHER,M3X6 |
| 26 | RC1-3995-000 запросить цену → | SPRING, TORSION |
| 27 | RC1-3994-000 запросить цену → | ROLLER, FACE-DOWN |
| 28 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 29 | RC1-4006-000 запросить цену → | GUIDE, CABLE |
| 30 | RL1-0580-000 запросить цену → | ROLLER, FACE-DOWN |
| 31 | RU5-0375-000 запросить цену → | GEAR, 15T |
| 32 | FC7-0491-000 запросить цену → | LABEL, DUPLEXING, JAM RELEASE |
| 33 | FC7-0492-000 запросить цену → | LABEL, DUPLEXING, JAM PELEASE |

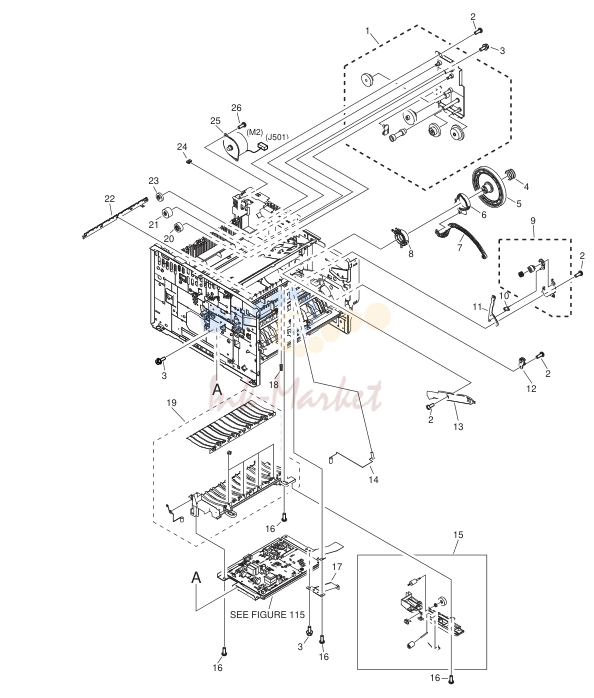

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-1500-000 запросить цену → | FIXING DRIVE SIDE PLATE ASS'Y |
| 2 | XA9-1500-010 запросить цену → | SCREW, S, M3X8 |
| 3 | XB2-7300-605 запросить цену → | SCREW,W/WASHER,M3X6 |
| 4 | RU5-2401-000 запросить цену → | SPRING, COMPRESSION |
| 5 | RU5-0389-000 запросить цену → | GEAR, 201T |
| 6 | RC1-4114-000 запросить цену → | CAM |
| 7 | RC1-4115-000 запросить цену → | LEVER, COUPLING |
| 8 | RC1-4105-000 запросить цену → | BUSHING, INNER |
| 9 | RM1-1522-000 запросить цену → | DRIVE RELEASE ASS'Y |
| 10 | RC1-4117-000 запросить цену → | LINK, DRIVE RELEASE |
| 11 | RC1-4116-000 запросить цену → | LEVER, DRIVE RELEASE |
| 12 | RA0-1172-000 запросить цену → | GEAR, 17T |
| 13 | RC1-4106-020 запросить цену → | GUIDE, CRG. RIGHT UPPER |
| 14 | RC1-4185-000 запросить цену → | SPRING, COMPRESSION |
| 15 | RM1-1506-000 запросить цену → | POSITION GUIDE ASS'Y |
| 16 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 17 | RC1-4085-000 запросить цену → | PLATE, GROUNDING |
| 18 | RU5-2408-000 запросить цену → | SPRING, COMPRESSION |
| 19 | RM1-1504-000 запросить цену → | FEED GUIDE ASS'Y |
| 20 | RU5-0378-000 запросить цену → | GEAR, 20T |
| 21 | RU5-0377-000 запросить цену → | GEAR, 28T |
| 22 | RC1-4025-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 23 | RU5-0379-000 запросить цену → | GEAR, 19T |
| 24 | WT2-5056-000 запросить цену → | CLIP, CORD |
| 25 | RK2-0523-000 запросить цену → | MOTOR, STEPPING |
| 26 | XA9-1503-000 запросить цену → | SCREW, TAP, M3X6 |

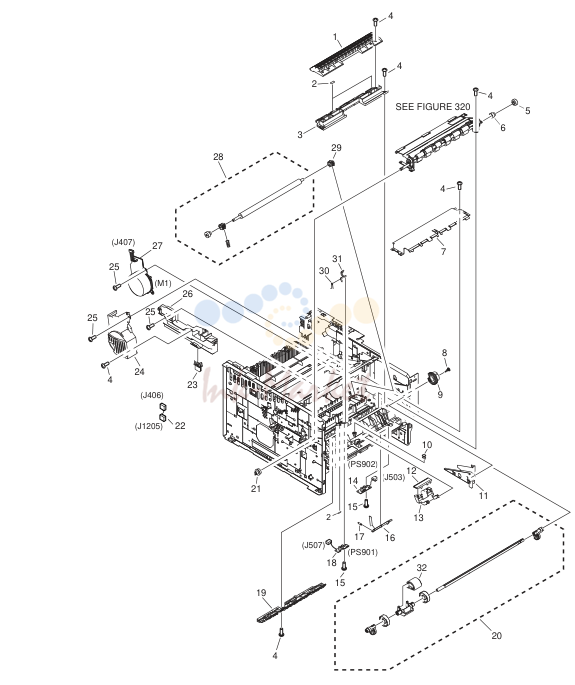

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-3936-000 запросить цену → | COVER, REGISTRATION |
| 2 | RC1-4070-000 запросить цену → | SHEET, STATIC CHARGE |
| 3 | RC1-3935-000 запросить цену → | GUIDE, FEED |
| 4 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 5 | RU5-0409-000 запросить цену → | GEAR, 14T |
| 6 | RC1-4189-000 запросить цену → | STOPPER, GEAR |
| 7 | RL1-0581-000 запросить цену → | PLATE, TRANSFER, LOWER |
| 8 | RA0-1068-000 запросить цену → | CAP, CONTINUITY |
| 9 | RU5-0366-000 запросить цену → | GEAR, 30T |
| 10 | RU5-2385-000 запросить цену → | SPRING, COMPRESSION |
| 11 | RC1-4107-000 запросить цену → | GUIDE, CRG., RIGHT LOWER |
| 12 | RC1-0939-000 запросить цену → | PAD, SEPARATION |
| 13 | RC1-3937-000 запросить цену → | ARM, PAD |
| 14 | RM1-1435-000 запросить цену → | SENSOR плата ASS'Y |
| 15 | XB4-5300-805 запросить цену → | SCREW,P,M3X8 |
| 16 | RC1-3939-000 запросить цену → | LEVER, SENSOR |
| 17 | RU5-2386-000 запросить цену → | SPRING, TORSION |
| 18 | RM1-1416-000 запросить цену → | REGISTRATION SENSOR плата ASS'Y |
| 19 | RC1-4083-000 запросить цену → | GUIDE |
| 20 | RM1-1484-000 запросить цену → | M.P. PICK-UP SHAFT ASS'Y |
| 21 | RU5-0400-000 запросить цену → | GEAR, 12T |
| 22 | RM1-1426-000 запросить цену → | CABLE ASS'Y |
| 23 | VS1-7257-007 запросить цену → | CONNECTOR, DRAWER |
| 24 | RC1-4108-000 запросить цену → | COVER, MAIN MOTOR |
| 25 | XA9-1500-010 запросить цену → | SCREW, RS, M3X8 |
| 26 | RC1-3954-020 запросить цену → | COVER, GEAR |
| 27 | RL1-0587-000 запросить цену → | MOTOR, DC 26.2W |
| 28 | RM1-1508-000 запросить цену → | TRANSFER ROLLER ASS'Y |
| 29 | RC1-0922-000 запросить цену → | BUSHING, TRANSFER, RIGHT |
| 30 | RC1-4028-000 запросить цену → | SPRING, TORSION |
| 31 | RC1-4027-000 запросить цену → | LEVER, SENSOR |
| 32 | RL1-0568-000 запросить цену → | ROLLER, M.P. PICK-UP |

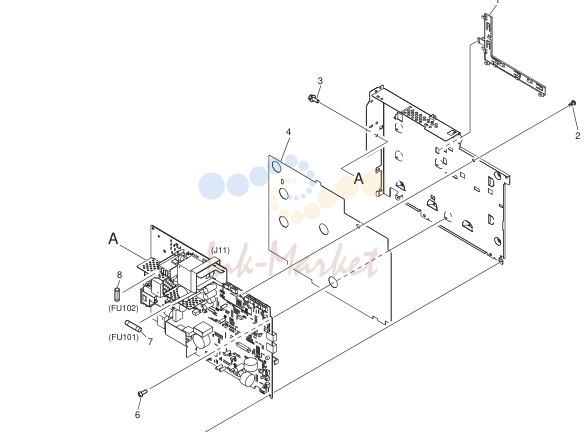

ENGINE CONTOROLLER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-1524-040 запросить цену → | ENGINE CONTOROLLER ASS'Y | |
| 1 | RC1-4168-000 запросить цену → | GUIDE, F.F.C. |
| 2 | VT2-0012-006 запросить цену → | SUPPORT, плата |
| 3 | XB2-7300-605 запросить цену → | SCREW,W/WASHER,M3X6 |
| 4 | RC1-4172-000 запросить цену → | SHEET, INSULATION |
| 6 | XA9-1420-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 7 | RK2-0525-000 запросить цену → | FUSE, 250V, 8A |
| 8 | VD7-2893-151 запросить цену → | FUSE, 250V, 3.15A |
| 9 | RH9-1170-000 запросить цену → | CORD, POWER, 230V AE |
| 9 | RH9-1169-000 запросить цену → | CORD, POWER, 230V AUS |
| 9 | RK2-1315-000 запросить цену → | CORD, POWER, 230V EUR |
| 9 | RH9-1168-000 запросить цену → | CORD, POWER, 230V UK |
| 9 | RK2-1316-000 запросить цену → | CORD, POWER, 230V UK |
| 9 | RH9-1166-000 запросить цену → | CORD, POWER, 230V CN |
| RM1-1505-000 запросить цену → | H.V. POWER SUPPLY ASS'Y | |
| 1 | RC1-4087-000 запросить цену → | SPACER |
| 3 | RC1-4086-000 запросить цену → | SHEET, INSULATION |
| 4 | RC1-4186-000 запросить цену → | SPRING, TORSION |
| 5 | RC1-4088-000 запросить цену → | LEVER, SENSOR |
| 6 | RC1-4089-000 запросить цену → | HOLDER, SENSOR |
| 7 | RM1-1415-000 запросить цену → | HIGH VOLTAGE плата ASS'Y |
| RM1-1512-000 запросить цену → | PRINTER DRIVE ASS'Y |

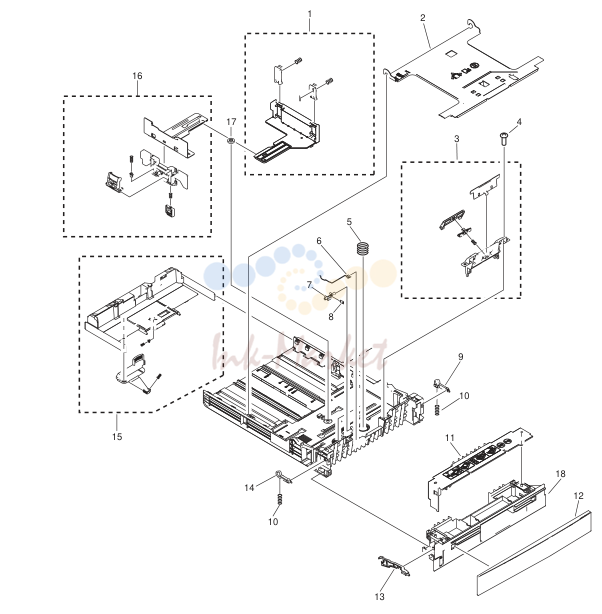

CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| FM2-5998-000 запросить цену → | CASSETTE | |
| 1 | RM1-1297-020 запросить цену → | RIGHT PAPER SIDE END ASS'Y |
| 2 | RL1-0522-000 запросить цену → | PLATE, LIFTER |
| 3 | FM2-6009-000 запросить цену → | SEPARATION PAD ASS'Y |
| 4 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 5 | RC1-3489-000 запросить цену → | SPRING, COMPRESSION |
| 6 | RC1-3492-000 запросить цену → | SPRING, GROUNDING |
| 7 | RC1-3490-000 запросить цену → | LOCK, LIFTER PLATE |
| 8 | RU5-2324-000 запросить цену → | SPRING, TENSION |
| 9 | RC1-3507-000 запросить цену → | STOPPER, CASSETTE, RIGHT |
| 10 | RU5-2327-000 запросить цену → | SPRING, COMPRESSION |
| 11 | FC7-0472-000 запросить цену → | COVER, INNER |
| 12 | FC7-0441-000 запросить цену → | COVER, FRONT, UPPER |
| 13 | FC7-0443-000 запросить цену → | ARM, PAPER LEVEL |
| 14 | RC1-3508-000 запросить цену → | STOPPER, CASSETTE, LEFT |
| 15 | RM1-1295-000 запросить цену → | BACK END LIMIT ASS'Y |
| 16 | RM1-1296-000 запросить цену → | LEFT PAPER SIDE END ASS'Y |
| 17 | RU5-0328-000 запросить цену → | GEAR, 10T |
| 18 | FC7-0442-000 запросить цену → | COVER, FRONT, LOWER |

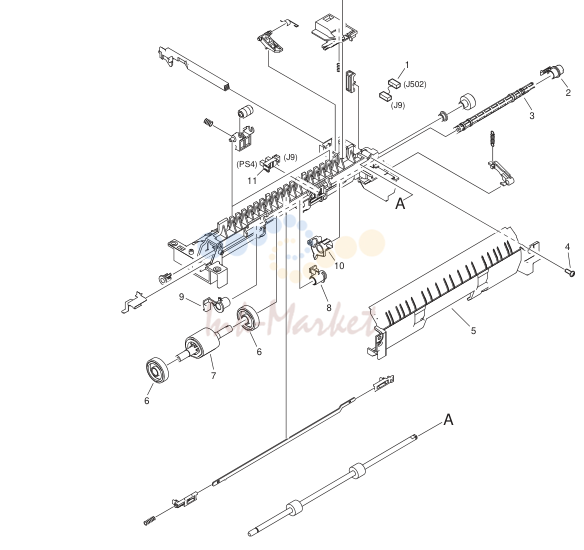

CASSETTE PAPER PICK-UP ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-1481-020 запросить цену → | CASSETTE PAPER PICK-UP ASS'Y | |
| 1 | RM1-1431-000 запросить цену → | CABLE ASS'Y |
| 2 | RB2-2897-020 запросить цену → | BUSHING |
| 3 | RC1-3913-000 запросить цену → | SHAFT, PICK-UP DRIVE |
| 4 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 5 | RC1-3908-000 запросить цену → | GUIDE, FEED |
| 6 | RC1-3470-000 запросить цену → | ROLLER, PAPER PICK-UP IDLER |
| 7 | RL1-0542-000 запросить цену → | ROLLER, PAPER PICK-UP |
| 8 | RC1-3912-000 запросить цену → | BUSHING |
| 9 | RC1-3911-020 запросить цену → | BUSHING |
| 10 | RC1-3914-000 запросить цену → | ARM, PAPER SENSOR |
| 11 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| RM1-1502-000 запросить цену → | REGISTRATION ASS'Y |

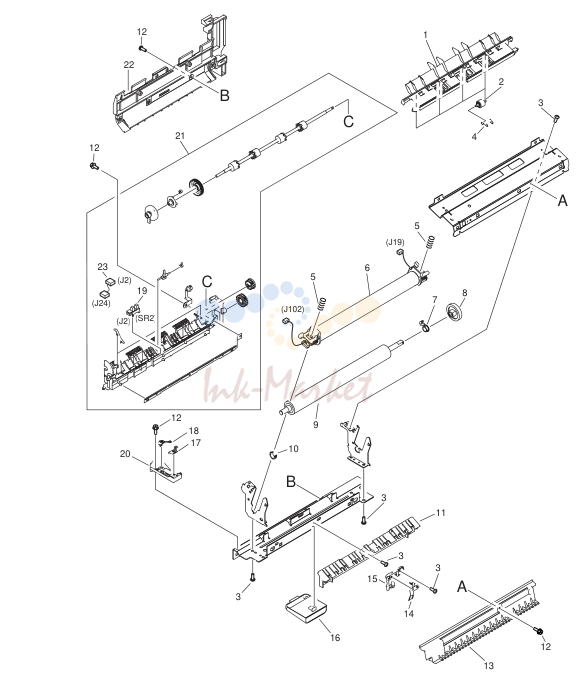

FIXING ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-1531-000 запросить цену → | FIXING ASS'Y | |
| 1 | RC1-3976-000 запросить цену → | GUIDE, SEPARATION, UPPER |
| 2 | RC1-4011-000 запросить цену → | ROLLER, DELIVERY |
| 3 | XA9-1500-010 запросить цену → | SCREW, S, M3X8 |
| 4 | RB2-2978-000 запросить цену → | SPRING, COMPRESSION |
| 5 | RU5-2389-000 запросить цену → | SPRING, COMPRESSION |
| 6 | RM1-1532-000 запросить цену → | FIXING FILM ASS'Y |
| 7 | RC1-3609-020 запросить цену → | BUSHING |
| 8 | RU5-0331-000 запросить цену → | GEAR, 29T |
| 9 | RC1-3969-000 запросить цену → | ROLLER, PRESSURE |
| 10 | RC1-3610-000 запросить цену → | BUSHING |
| 11 | RC1-3975-000 запросить цену → | GUIDE, ENTRANCE, LOWER |
| 12 | XA9-1565-000 запросить цену → | SCREW, W/WASHER, M3X10 |
| 13 | RC1-3974-000 запросить цену → | GUIDE, ENTRANCE, UPPER |
| 14 | RC1-3987-000 запросить цену → | ELIMINATOR, BIAS |
| 15 | RC1-3988-000 запросить цену → | HOLDER, ELIMINATOR |
| 16 | RC1-3963-000 запросить цену → | DUCT, AIR |
| 17 | RC1-3986-000 запросить цену → | SPRING, GROUNDING |
| 18 | RC1-3984-000 запросить цену → | SPRING, LEAF |
| 19 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 20 | RC1-3983-000 запросить цену → | HOLDER, CONTACT |
| 21 | RM1-1494-000 запросить цену → | SEPARATION GUIDE ASS'Y, LOWER |
| 22 | RC1-3989-000 запросить цену → | GUIDE, REVERSE |
| 23 | RM1-1440-000 запросить цену → | CABLE ASS'Y |

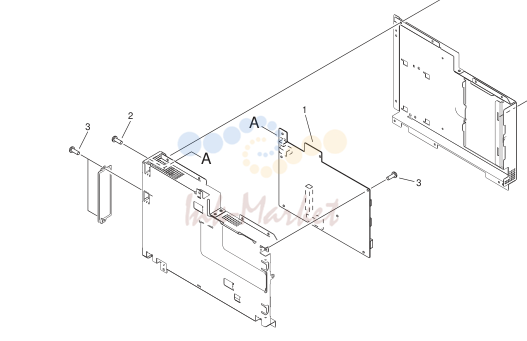

VIDEO CONTROLLER BOX в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-6934-000 запросить цену → | VIDEO CONTROLLER плата ASS'Y |
| 2 | XB1-2300-605 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |
| 3 | XA9-1670-000 запросить цену → | SCREW, D, M3X6 |
| FH4-6302-000 запросить цену → | IC,S1L50552F32L000,ASIC |
комментарии
