Canon imageCLASS LBP 3260 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- SEE FIGURE 351
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- Рисунок 152
- CASSETTE (LOWER)
- CASSETTE (UPPER)
- 74M
- 12B
- MULTI-PURPOSE PICK-UP ASS'Y
- MULTI-PURPOSE TRAY ASS'Y
- DELIVERY ASS'Y
- DELIVERY FRAME ASS'Y
- FIXING ASS'Y (2/2)

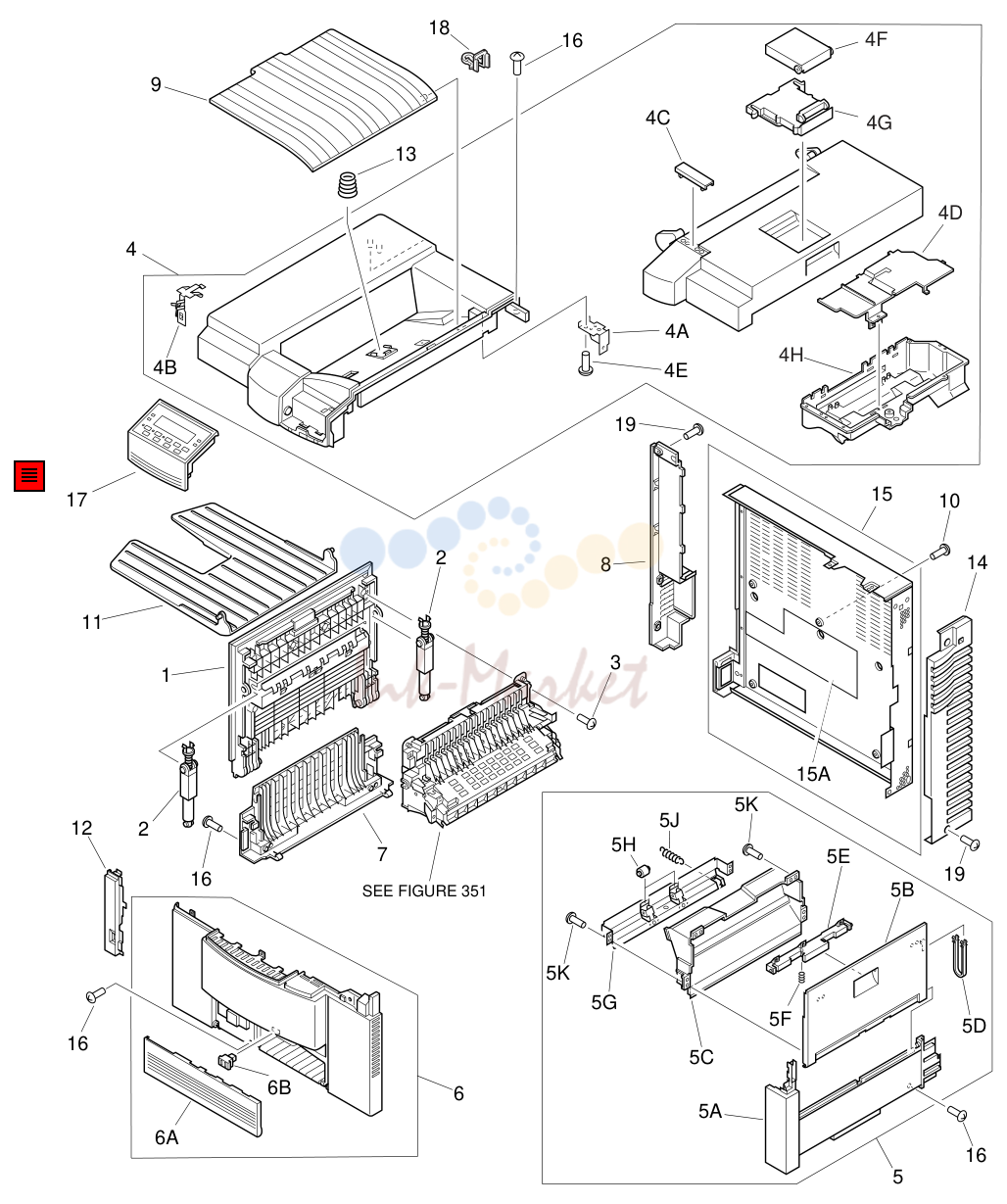

SEE FIGURE 351
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-4211-000 запросить цену → | COVER, DELIVERY |
| 2 | RF5-2701-000 запросить цену → | HINGE, STOPPER |
| 3 | XA9-0605-000 запросить цену → | SCREW, M4X8 |
| 4 | RG5-4776-000 запросить цену → | UPPER COVER ASS'Y |
| RB1-7080-000 запросить цену → | PLATE, HINGE | |
| RB1-6936-000 запросить цену → | PLATE, GROUNDING | |
| RB1-6938-000 запросить цену → | COVER, CARTRIDGE | |
| RB2-3643-000 запросить цену → | PLATE, DUCT | |
| XA9-0870-000 запросить цену → | SCREW, M4X10 | |
| RB1-6983-000 запросить цену → | STOPPER, DELIVERY | |
| RB2-4208-000 запросить цену → | TRAY, DELIVERY | |
| RB2-4209-000 запросить цену → | TRAY, DELIVERY, SUB | |
| 5 | RG5-2413-000 запросить цену → | RIGHT COVER ASS'Y |
| RB1-6973-000 запросить цену → | COVER, RIGHT, LOWER | |
| RB1-6974-000 запросить цену → | COVER, OPEN/CLOSE, RIGHT | |
| RB1-6975-000 запросить цену → | GUIDE, COVER | |
| RB1-6484-000 запросить цену → | STOPPER, OPEN/CLOSE | |
| RB1-6976-000 запросить цену → | LEVER, COVER | |
| RB1-6486-000 запросить цену → | SPRING, COMPRESSION | |
| RB1-6487-000 запросить цену → | PLATE, GUIDE | |
| RB1-6488-000 запросить цену → | ROLLER, PAPER | |
| RS5-2494-000 запросить цену → | SPRING, TENSION | |
| 6 | RG5-4322-000 запросить цену → | FRONT COVER ASS'Y |
| RB2-4207-000 запросить цену → | COVER, FRONT, SUB | |
| XZ9-0379-000 запросить цену → | LATCH | |
| 7 | RB1-6972-000 запросить цену → | COVER, LEFT |
| 8 | RB1-6977-000 запросить цену → | COVER, ELECTRICAL |
| 9 | RB1-6978-000 запросить цену → | TRAY, FACE-DOWN |
| 10 | XA9-0686-000 запросить цену → | SCREW, M3X6 |
| 11 | RB1-6491-000 запросить цену → | TRAY, FACE-UP |
| 12 | RB1-6980-000 запросить цену → | COVER, SWITCH |
| 13 | RB1-6493-000 запросить цену → | SPRING, COMPRESSION |
| 14 | RB2-3642-000 запросить цену → | COVER, REAR, RIGHT |
| 15 | RF5-1749-000 запросить цену → | COVER, REAR |
| RB1-6520-000 запросить цену → | SHEET | |
| 16 | XA9-0947-000 запросить цену → | SCREW, TP, M3X6 |
| 17 | RG5-4389-000 запросить цену → | DISPLAY PANEL ASS'Y |
| 18 | RB2-3636-000 запросить цену → | LOCK, FACE-DOWN TRAY |
| 19 | XA9-0962-000 запросить цену → | SCREW, RS, M3X10 ªª 100-2 |

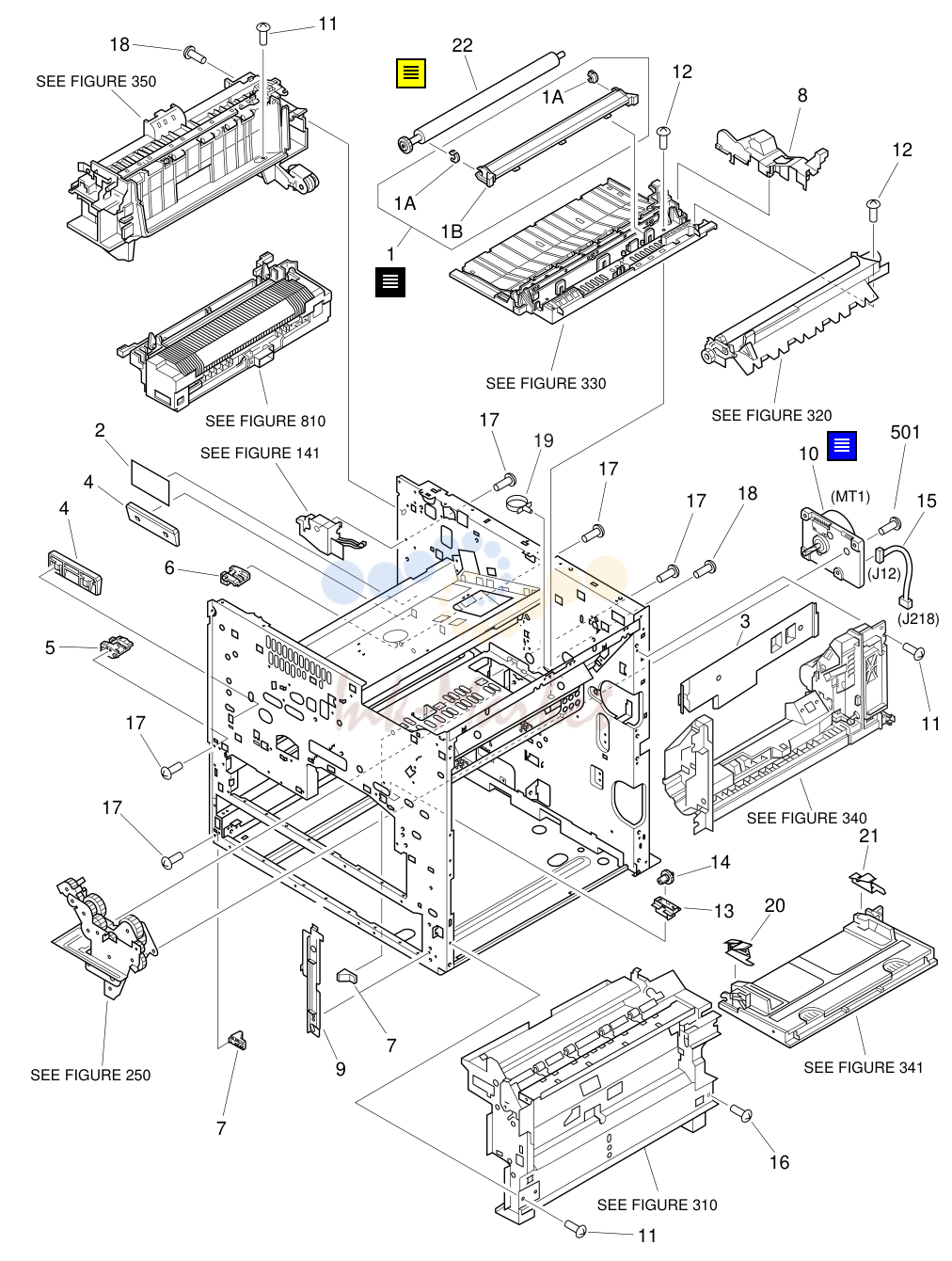

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RG9-4304-000 запросить цену → | TRANSFER ROLLER GUIDE ASS'Y |
| RB1-6441-000 запросить цену → | BUSHING | |
| RF5-2676-000 запросить цену → | HOLDER, TRANSFER | |
| 2 | RS5-8597-000 запросить цену → | LABEL, JAM REMOVAL |
| 3 | RB1-6749-000 запросить цену → | COVER, MP TRAY PICK-UP |
| 4 | RB1-6456-000 запросить цену → | RAIL, FIXING |
| 5 | RB1-6461-000 запросить цену → | HOLDER, DAMPER, FRONT |
| 6 | RB1-6462-000 запросить цену → | HOLDER, DAMPER, REAR |
| 7 | RB1-6466-000 запросить цену → | GUIDE, OPTION |
| 8 | RB2-3631-000 запросить цену → | COVER, CLUTCH |
| 9 | RB1-6982-000 запросить цену → | COVER, FRONT |
| 10 | RH7-5219-000 запросить цену → | MOTOR, MAIN MT1, J12 |
| 11 | XA9-0947-000 запросить цену → | SCREW, TP, M3X6 |
| 12 | XA9-0872-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 13 | RB1-6403-000 запросить цену → | STOPPER, PAWL |
| 14 | RS5-0708-000 запросить цену → | GEAR, 21T |
| 15 | RG5-4386-000 запросить цену → | MOTOR CABLE J12, J218 |
| 16 | XA9-0962-000 запросить цену → | SCREW, RS, M3X10 |
| 17 | XA9-0605-000 запросить цену → | SCREW, M4X8 |
| 18 | XA9-0686-000 запросить цену → | SCREW, M3X6 |
| 19 | WT2-0408-000 запросить цену → | CLAMP |
| 20 | RB1-6708-000 запросить цену → | PLATE, STOPPER, LEFT |
| 21 | RB1-6709-000 запросить цену → | PLATE, STOPPER, RIGHT |
| 22 | RF9-1394-000 запросить цену → | ROLLER, TRANSFER |
| 501 | XB6-7400-807 запросить цену → | SCREW, TP, M4X8 ª 101-2 |

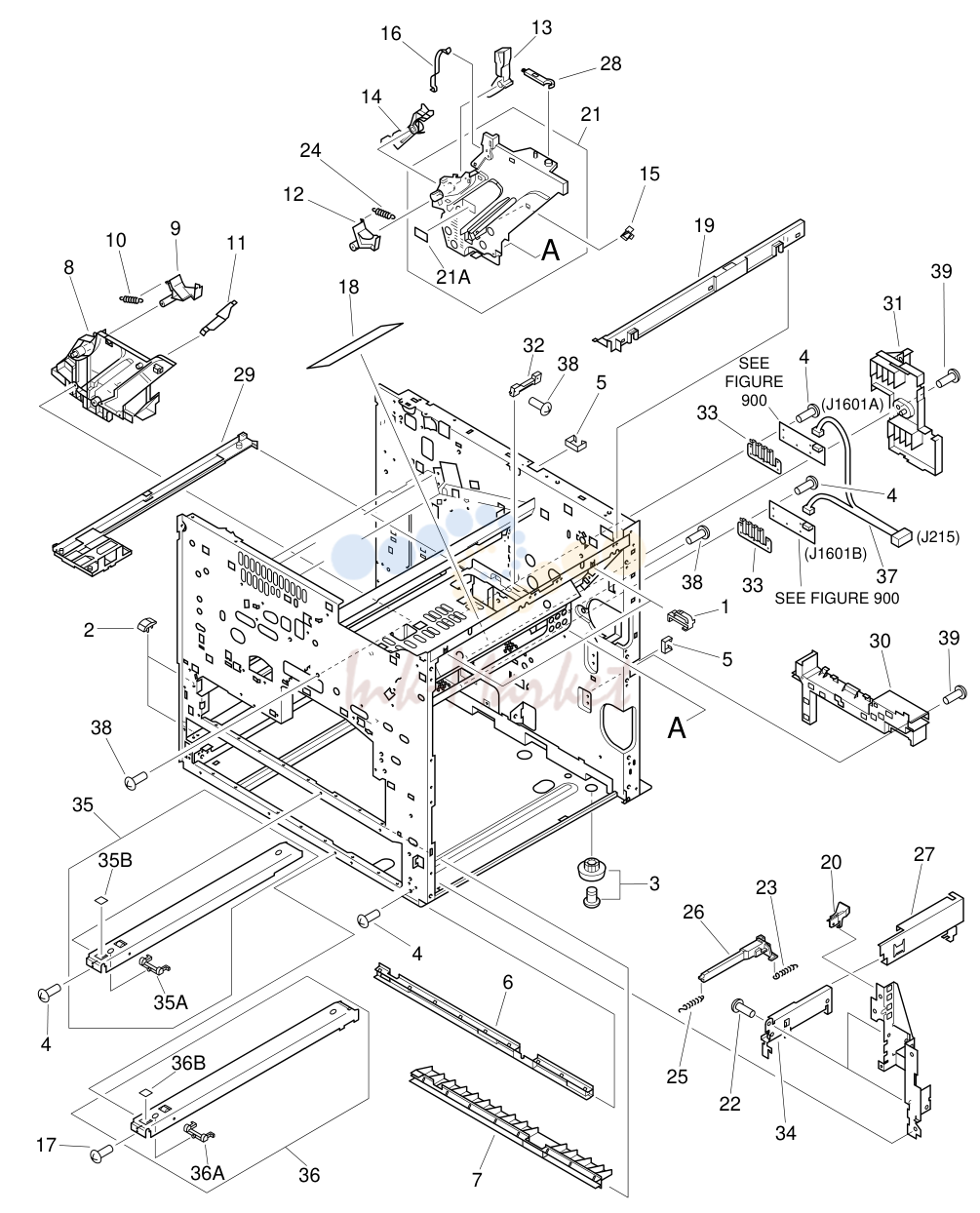

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB1-6419-000 запросить цену → | BLOCK, RETAINER |
| 2 | RB1-6430-000 запросить цену → | CLIP, SLIDE |
| 3 | RB1-6421-000 запросить цену → | FOOT |
| 4 | XA9-0686-000 запросить цену → | SCREW, M3X6 |
| 5 | WT2-0482-000 запросить цену → | CLIP, WIRE |
| 6 | RB1-6432-000 запросить цену → | COVER, EDGE, UPPER |
| 7 | RB1-6433-000 запросить цену → | COVER, EDGE, LOWER |
| 8 | RB2-3622-000 запросить цену → | GUIDE, FRONT |
| 9 | RB1-6444-000 запросить цену → | ARM, PRESSURE, FRONT |
| 10 | RS5-2468-000 запросить цену → | SPRING, TENSION |
| 11 | RB1-6434-000 запросить цену → | SPRING, LEAF |
| 12 | RB1-6446-000 запросить цену → | ARM, PRESSURE, REAR |
| 13 | RB1-6447-000 запросить цену → | ARM, RELEASE, UPPER |
| 14 | RB1-6448-000 запросить цену → | ARM, RELEASE, LOWER |
| 15 | RB1-6449-000 запросить цену → | PLATE, DRUM |
| 16 | RB1-6523-020 запросить цену → | SPRING, LEAF |
| 17 | XA9-0642-000 запросить цену → | SCREW, RS, M3X6 |
| 18 | RS6-8124-000 запросить цену → | LABEL |
| 19 | RB1-6971-030 запросить цену → | COVER, RIGHT, UPPER |
| 20 | RB2-3510-000 запросить цену → | STOPPER, RAIL |
| 21 | RF5-2726-000 запросить цену → | GUIDE, REAR |
| RS6-8125-000 запросить цену → | LABEL, "CAUTION" | |
| 23 | RS5-2500-000 запросить цену → | SPRING, TENSION |
| 25 | RS5-2499-000 запросить цену → | SPRING, TENSION |
| 26 | RB2-3615-000 запросить цену → | ROD, RAIL |
| 27 | RB2-3614-000 запросить цену → | RAIL, TRAY |
| 28 | RB1-9617-000 запросить цену → | BRUSH, CLEANING |
| 29 | RB1-6455-000 запросить цену → | COVER, FIXING, LOWER |
| 30 | RB2-3567-000 запросить цену → | COVER, CABLE, LVT |
| 31 | RB1-6474-000 запросить цену → | COVER, SIZE |
| 32 | RB1-6512-000 запросить цену → | SPRING, LEAF |
| 33 | RB1-6909-000 запросить цену → | SPRING, LEAF |
| 34 | RB2-3613-000 запросить цену → | GUIDE, RAIL |
| 35 | RF5-1395-000 запросить цену → | RAIL, CASSETTE, UPPER |
| RB1-6429-000 запросить цену → | GUARD, EDGE | |
| RS5-8593-000 запросить цену → | LABEL, CASSETTE | |
| 36 | RF5-1396-000 запросить цену → | RAIL, CASSETTE, LOWER |
| 37 | RG5-1920-000 запросить цену → | CASSETTE SIZE CABLE J215, J1601A, J1601B |
| 38 | XA9-0605-000 запросить цену → | SCREW, M4X8 |
| 39 | XA9-0947-000 запросить цену → | SCREW, TP, M3X6 ª 102-2 |

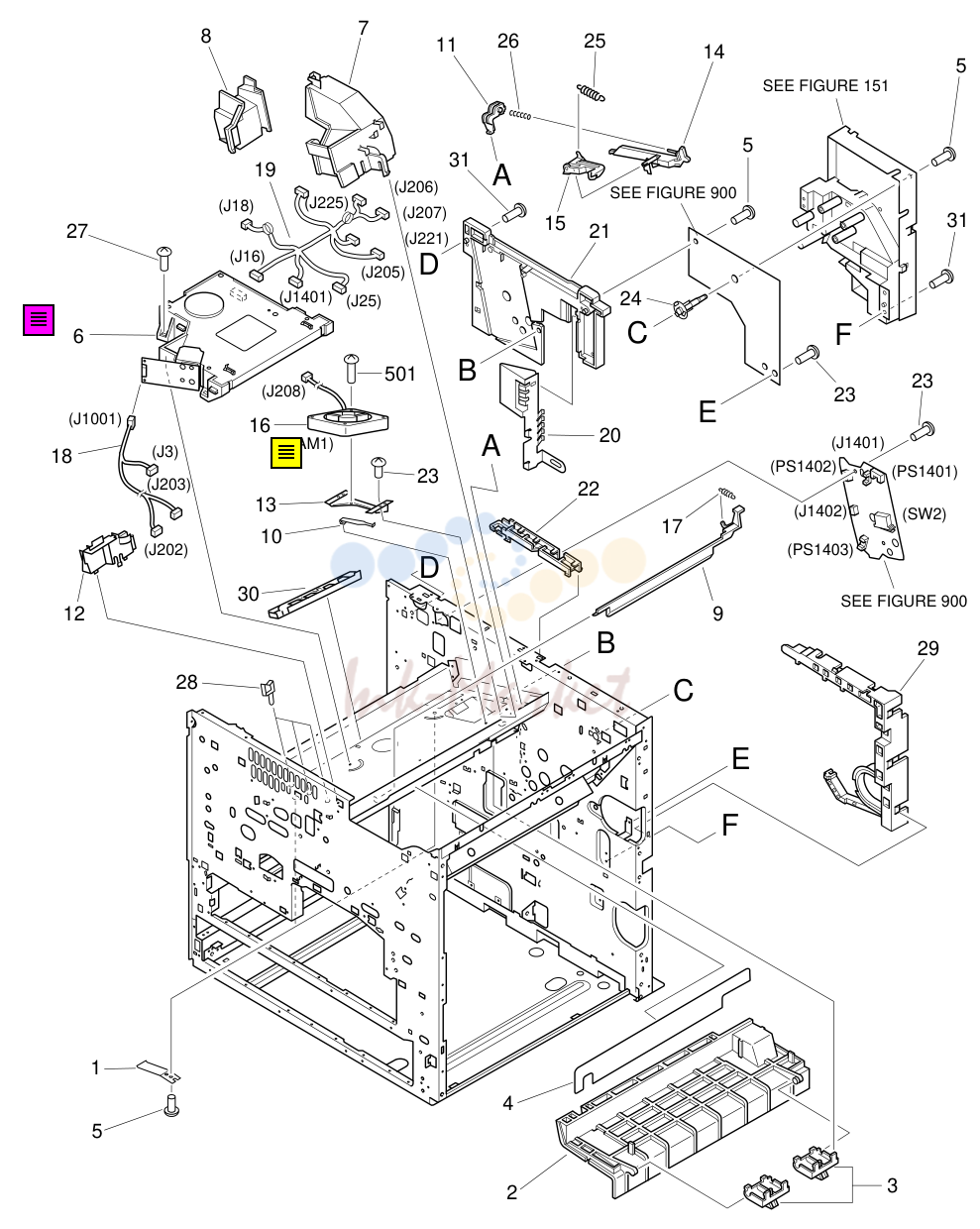

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB1-6425-000 запросить цену → | SPRING, LEAF |
| 2 | RB1-6426-000 запросить цену → | PLATE, FIXING |
| 3 | RB1-6427-000 запросить цену → | STOPPER, CARTRIDGE |
| 4 | RB2-3646-000 запросить цену → | SHEET, INSULATION |
| 5 | XA9-0605-000 запросить цену → | SCREW, M4X8 |
| 6 | RG5-4344-000 запросить цену → | LASER/SCANNER ASS'Y |
| 7 | RB2-3645-000 запросить цену → | DUCT, SCANNER |
| 8 | RB1-6457-000 запросить цену → | COVER, COUPLER |
| 9 | RB1-6458-000 запросить цену → | SHUTTER |
| 10 | RB1-6459-000 запросить цену → | SPRING, LEAF |
| 11 | RB1-6460-000 запросить цену → | PLATE, HOLDER |
| 12 | RB1-6465-000 запросить цену → | PLATE, DUCT, FRONT |
| 13 | RB1-6467-000 запросить цену → | MOUNT, FAN |
| 14 | RB1-6472-000 запросить цену → | ARM, LOCK, INTER |
| 15 | RB1-6473-000 запросить цену → | SHUTTER |
| 16 | RH7-1396-000 запросить цену → | FAN FAM1, J208 |
| 17 | RS5-2467-000 запросить цену → | SPRING, TENSION |
| 18 | RG5-4775-000 запросить цену → | LASER CABLE J3, J202, J203, J1001 |
| 19 | RG5-4378-000 запросить цену → | SCANNER MOTOR CABLE J16, J18, J25, J205, J207 J221, J225, J1401 |
| 20 | RB2-3508-000 запросить цену → | PLATE, SHIELD |
| 21 | RB1-6471-020 запросить цену → | MOUNT, CONTROL |
| 22 | RB2-3637-000 запросить цену → | COVER, CABLE |
| 23 | XA9-0686-000 запросить цену → | SCREW, M3X6 |
| 24 | RB1-6503-000 запросить цену → | SUPPORT, плата |
| 25 | RS5-2469-000 запросить цену → | SPRING, TENSION |
| 26 | RS5-2470-000 запросить цену → | SPRING, COMPRESSION |
| 27 | XA9-0817-000 запросить цену → | SCREW,W/WASHER,M3X20 |
| 28 | WT2-0369-000 запросить цену → | CLAMP, CABLE |
| 29 | RB1-6469-020 запросить цену → | COVER, CABLE, DC |
| 30 | RB2-3644-000 запросить цену → | GUIDE, CABLE |
| 31 | XA9-0947-000 запросить цену → | SCREW, TP, M3X6 |
| 501 | XB6-7300-007 запросить цену → | SCREW, TP, M3X30 ª 103-2 |

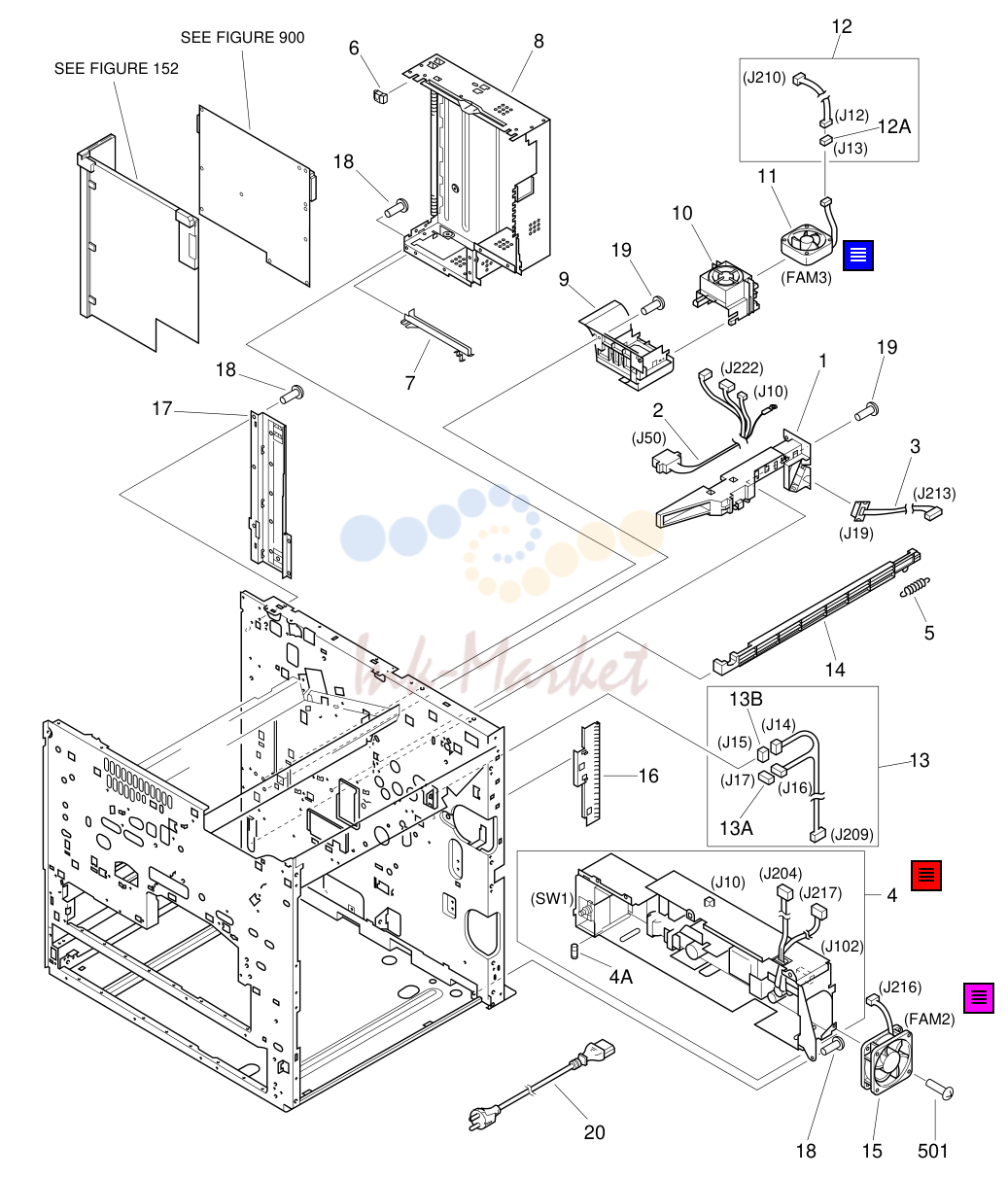

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-3499-000 запросить цену → | COVER, CABLE |
| 2 | RG5-4381-000 запросить цену → | CABLE, FIXING, 1 J10, J50, J222 |
| 3 | RG5-1850-000 запросить цену → | FIXING CABLE 2 J19, J213 |
| 4 | RG5-4301-000 запросить цену → | POWER SUPPLY ASS'Y SW1, J10, J102, J204, J217 |
| VD7-0643-151 запросить цену → | FUSE, AC250V, 3.15A | |
| 5 | RS5-2465-000 запросить цену → | SPRING, TENSION |
| 6 | RB1-6930-000 запросить цену → | GUIDE, TRAY |
| 7 | RB1-6775-000 запросить цену → | GUIDE, SLIDE |
| 8 | RF5-2678-000 запросить цену → | COVER, SHIELD |
| 9 | RB1-6760-000 запросить цену → | DUCT A |
| 10 | RB1-6761-000 запросить цену → | DUCT B |
| 11 | RH7-1271-000 запросить цену → | FAN FAM3, J13 |
| 12 | RG5-1921-000 запросить цену → | CABLE, FAN J12, J210 |
| VS1-0842-003 запросить цену → | CONNECTOR, 3P J13 | |
| 13 | RG5-1928-000 запросить цену → | REGISTRATION CABLE J14, J16, J209 |
| VS1-5057-002 запросить цену → | CONNECTOR, 2P J16, J17 | |
| VS1-5057-003 запросить цену → | CONNECTOR, 3P J14, J15 | |
| 14 | RB1-6970-000 запросить цену → | ROD, SWITCH |
| 15 | RH7-1266-000 запросить цену → | FAN FAM2, J216 |
| 16 | RB1-6772-000 запросить цену → | PLATE, SHIELD |
| 17 | RF5-1464-020 запросить цену → | PLATE, SHIELD |
| 18 | XA9-0686-000 запросить цену → | SCREW, M3X6 |
| 19 | XA9-0947-000 запросить цену → | SCREW, TP, M3X6 |
| 20 | FH2-5761-000 запросить цену → | CORD, POWER |
| 501 | XB6-7300-007 запросить цену → | SCREW, TP, M3X30 ª 104-2 |
| RG5-1875-000 запросить цену → | FACE-UP SOLENOID ASS'Y | |
| 1 | RB1-6698-000 запросить цену → | HOLDER, SOLENOID |
| 2 | RB1-6699-000 запросить цену → | LEVER, SOLENOID |
| 3 | RB1-6700-000 запросить цену → | ARM, LOCK, INTER |
| 4 | RB1-6702-000 запросить цену → | CUSHION, LEVER, 9.5X11 |
| 5 | RH7-5123-000 запросить цену → | SOLENOID SL3, J1402 |
| 6 | RS5-2492-000 запросить цену → | SPRING, TENSION |
| 7 | RS5-2493-000 запросить цену → | SPRING, TENSION |
| 501 | XB6-7300-409 запросить цену → | SCREW, TP, M3X4 |
| 502 | XD3-1300-082 запросить цену → | PIN, SPRING |
| RG5-4306-000 запросить цену → | HIGH VOLTAGE POWER SUPPLY ASS'Y | |
| 1 | RB1-6753-000 запросить цену → | SPRING, COMPRESSION |
| 2 | RB1-6756-020 запросить цену → | COVER, HVT |
| 3 | RB1-6757-000 запросить цену → | PIN, CONTACT |
| 4 | RB1-6758-000 запросить цену → | CASE, HIGH VOLTAGE |
| 5 | RB1-6759-000 запросить цену → | SPRING, COMPRESSION |
| 6 | RG5-4376-000 запросить цену → | HIGH VOLTAGE плата ASS'Y |
| 7 | XA9-0605-000 запросить цену → | SCREW, M4X8 ª 151-1 |

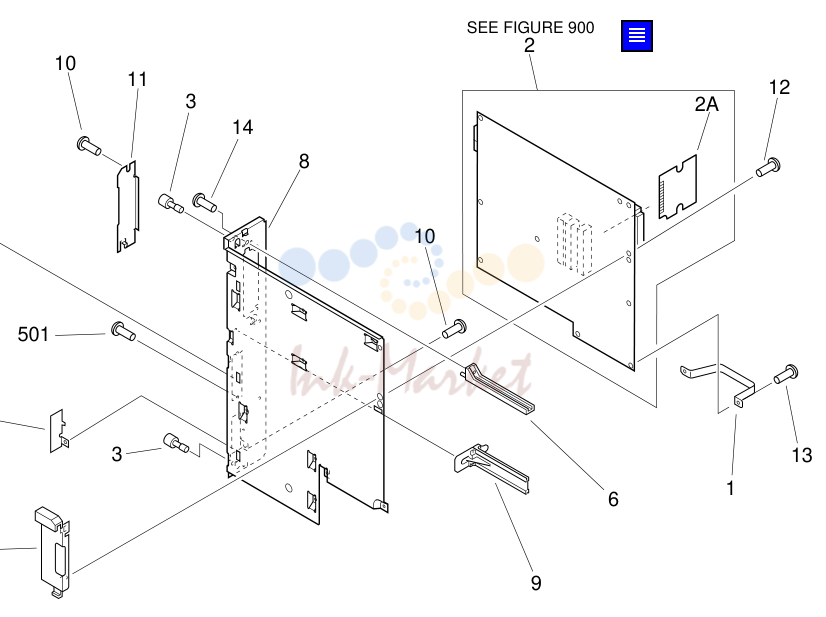

Рисунок 152
| № | Артикул | Наименование |
|---|---|---|
| 152 | RG5-4313-000 запросить цену → | VIDEO CONTROLLER ASS'Y |
| 1 | RB1-7070-000 запросить цену → | PLATE, GUARD |
| 2 | RG1-3942-000 запросить цену → | VIDEO CONTROLLER плата ASS'Y SEE FIGURE 900 |
| RG1-3867-000 запросить цену → | FIRM ROM DIMM плата ASS'Y | |
| 3 | RB1-4886-000 запросить цену → | SCREW, M4X5 |
| 4 | RB1-6927-000 запросить цену → | GUIDE, SLIDE |
| 5 | RB1-6928-000 запросить цену → | COVER, SLIDE |
| 6 | RB1-7067-000 запросить цену → | RAIL, GUIDE |
| 7 | RB1-7069-000 запросить цену → | PLATE, COVER |
| 8 | RB2-4212-000 запросить цену → | PLATE, GUIDE |
| 9 | RB1-7073-000 запросить цену → | RAIL, GUIDE |
| 10 | XA9-0836-000 запросить цену → | SCREW, TP, M3X6 |
| 11 | RB1-7075-000 запросить цену → | PLATE, COVER |
| 12 | XA9-0615-000 запросить цену → | SCREW, M4X8 |
| 13 | XA9-0386-000 запросить цену → | SCREW, M4X8 |
| 501 | XB1-1301-007 запросить цену → | SCREW,MACH.,PAN HEAD,M3X10 ª 152-2 |
| 250 | RG5-4365-000 запросить цену → | PRINTER DRIVE ASS'Y |
| 1 | RB1-6517-000 запросить цену → | SPRING, TORSION |
| 2 | RB1-6518-030 запросить цену → | PLATE, GUIDE |
| 3 | RF5-2730-000 запросить цену → | COUPLER, FIXING |
| 4 | RS6-0510-000 запросить цену → | GEAR, 53T/94T |
| 5 | RS6-0511-000 запросить цену → | GEAR, 17T/56T |
| 6 | RS5-0729-000 запросить цену → | GEAR, 41T |
| 7 | RS6-0512-000 запросить цену → | GEAR, 23T/75T |
| 8 | RS6-0513-000 запросить цену → | GEAR, 71T |
| 9 | RS5-0722-000 запросить цену → | GEAR, 27T/30T |
| 10 | RS5-0723-000 запросить цену → | GEAR, 26T/39T |
| 11 | RS5-0724-000 запросить цену → | GEAR, 25T |
| 12 | RS5-0725-000 запросить цену → | GEAR, 39T |
| 13 | RS5-0726-000 запросить цену → | GEAR, 17T |
| 14 | RS5-0727-000 запросить цену → | GEAR, 19T/57T |
| 15 | RS5-0728-000 запросить цену → | GEAR, 31T |
| 16 | XA9-0267-000 запросить цену → | SCREW, TP, M3X6 |
| 501 | XD2-1100-502 запросить цену → | RING, E ª 250-2 |

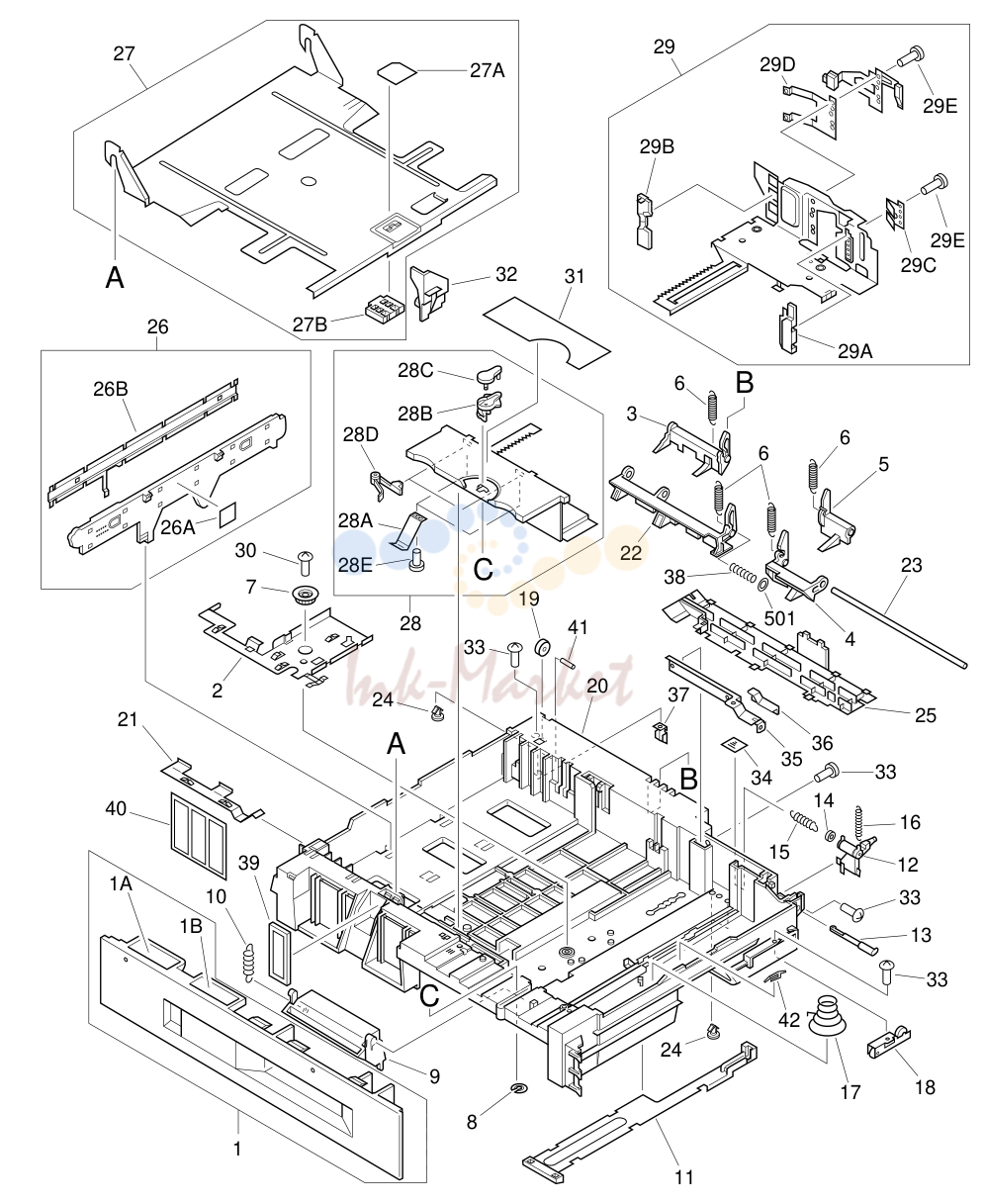

CASSETTE (LOWER)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RF5-2006-000 запросить цену → | PANEL, FRONT |
| RS6-8036-000 запросить цену → | LABEL, OPERATION | |
| RS5-8609-000 запросить цену → | LABEL, CASSETTE SIZE DISPLAY LTR/A4, LGL/B4 | |
| 2 | RB1-6875-020 запросить цену → | PLATE, GROUNDING |
| 3 | RB1-6877-000 запросить цену → | CAM, SIZE, B |
| 4 | RB1-6878-000 запросить цену → | CAM, SIZE, C |
| 5 | RB1-6879-000 запросить цену → | CAM, SIZE, D |
| 6 | RB1-6881-020 запросить цену → | SPRING, TENSION |
| 7 | RB1-6882-000 запросить цену → | GEAR, 20T |
| 8 | RB1-6883-000 запросить цену → | PLATE, LOCK |
| 9 | RB1-6884-000 запросить цену → | LATCH, CASSETTE |
| 10 | RB1-6885-000 запросить цену → | SPRING, TENSION |
| 11 | RB1-6887-000 запросить цену → | PLATE, CHANGING |
| 12 | RB1-6888-000 запросить цену → | ARM, SENSOR |
| 13 | RB1-6889-000 запросить цену → | SHAFT, LATCH |
| 14 | RB1-6890-000 запросить цену → | BUSHING |
| 15 | RB1-6891-000 запросить цену → | SPRING, TENSION |
| 16 | RB1-6892-000 запросить цену → | SPRING, TENSION |
| 17 | RB1-6893-000 запросить цену → | SPRING, COMPRESSION |
| 18 | RF5-2734-030 запросить цену → | ROLLER, 1 |
| 19 | RB1-6895-000 запросить цену → | ROLLER |
| 20 | RB2-3589-000 запросить цену → | BODY, CASSETTE |
| 21 | RB1-6901-000 запросить цену → | PLATE, GROUNDING |
| 22 | RB1-6902-000 запросить цену → | CAM, SIZE, A |
| 23 | RB1-6903-000 запросить цену → | SHAFT, CAM |
| 24 | RB1-6904-000 запросить цену → | CLIP |
| 25 | RB1-6908-000 запросить цену → | COVER, SIZE CAM |
| 26 | RF5-2002-000 запросить цену → | PLATE, END |
| RS6-8034-000 запросить цену → | LABEL, "LIMIT" | |
| RB1-6869-030 запросить цену → | PLATE, REINFORCEMENT | |
| 27 | RF5-2712-000 запросить цену → | PLATE, PAPER LIFTING |
| RB1-6872-000 запросить цену → | SHEET, SEPARATION, LEATHER | |
| RB1-6871-030 запросить цену → | CUSHION | |
| 28 | RG5-3948-000 запросить цену → | PANEL, LIMIT |
| RB1-6858-000 запросить цену → | SPRING, LEAF | |
| RB1-9619-000 запросить цену → | LEVER, LOCK | |
| RB1-9620-000 запросить цену → | COVER, LEVER | |
| RB1-6914-000 запросить цену → | CLAW | |
| XB1-2300-406 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 29 | RG5-1910-000 запросить цену → | PANEL, LIMIT |
| RB1-6861-000 запросить цену → | PLATE, SIDE, FRONT | |
| RB1-6863-000 запросить цену → | PLATE, SIDE, REAR | |
| RB1-6865-000 запросить цену → | SPRING, LEAF | |
| RB1-6867-000 запросить цену → | SPRING, LEAF | |
| 30 | XA9-0283-000 запросить цену → | SCREW, TP, M3X6 |
| 31 | RS6-8035-000 запросить цену → | LABEL, OPERATION |
| 32 | RB1-6784-000 запросить цену → | PLATE, HOLDER ª 300-2 |
| 300 | XA9-0866-000 запросить цену → | SCREW, W/WASHER, M3X7 |
| 34 | RS5-8593-000 запросить цену → | LABEL, CASSETTE |
| 35 | RB1-6912-000 запросить цену → | PLATE, REINFORCEMENT |
| 36 | RB1-6913-000 запросить цену → | COVER, PROTECTIVE |
| 37 | RB1-6917-000 запросить цену → | STOPPER, TRAY |
| 38 | RB1-6916-000 запросить цену → | SPRING, COMPRESSION |
| 39 | RB1-6894-000 запросить цену → | PLATE, CASSETTE SIZE DISPLAY |
| 40 | RS5-8611-000 запросить цену → | LABEL, CASSETTE SIZE DISPLAY A4/B4, LTR/LGL |
| 41 | XD9-0170-000 запросить цену → | PIN, DOWEL |
| 42 | RB2-3593-000 запросить цену → | GUIDE, NIP |
| 501 | XD1-1105-233 запросить цену → | WASHER, SHIM ª |

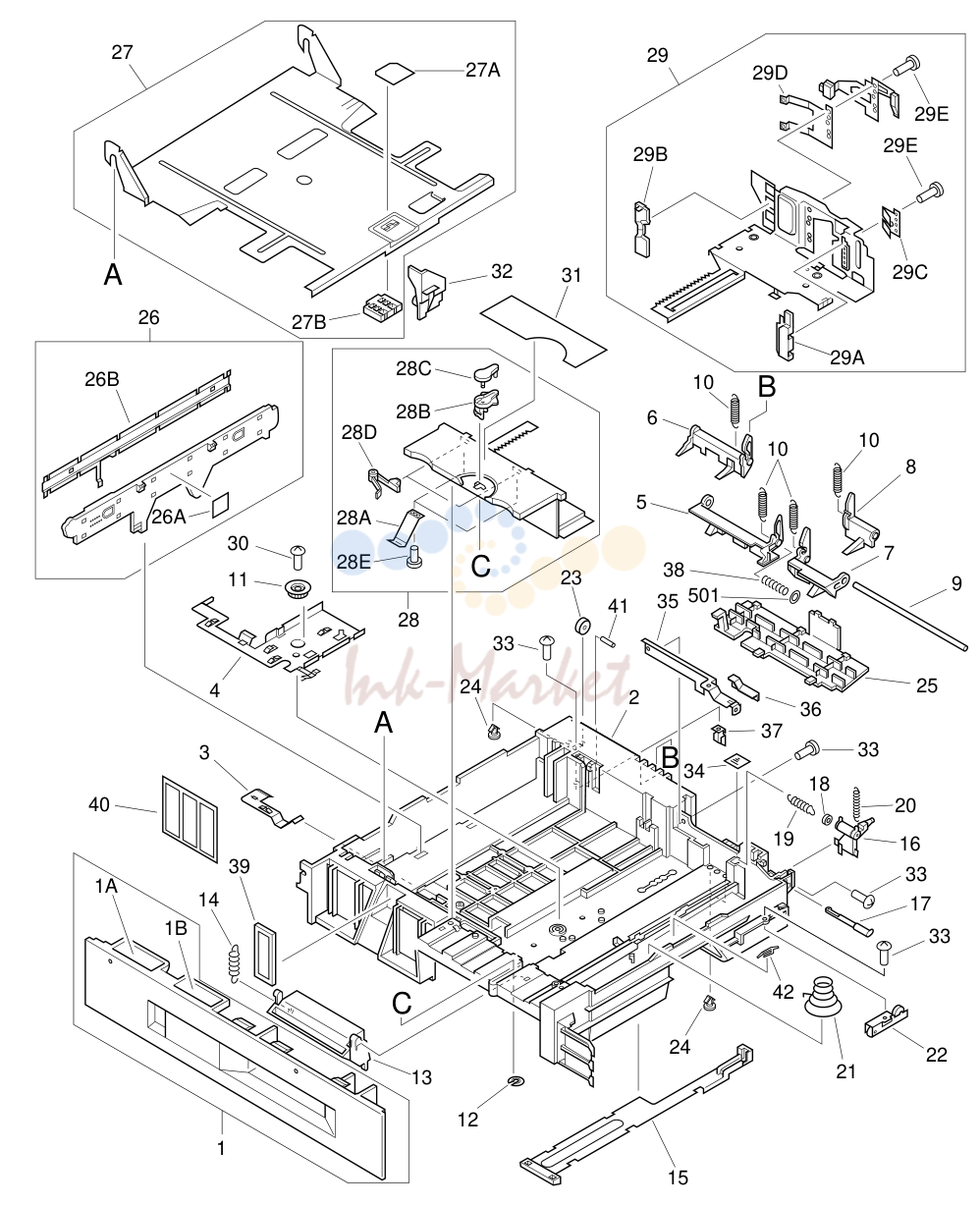

CASSETTE (UPPER)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RF5-2005-000 запросить цену → | PANEL, FRONT |
| RS6-8036-000 запросить цену → | LABEL, OPERATION | |
| RS5-8608-000 запросить цену → | LABEL, CASSETTE SIZE DISPLAY LTR/A4, LGL/B4 | |
| 2 | RB2-3588-000 запросить цену → | BODY, CASSETTE |
| 3 | RB1-6874-000 запросить цену → | PLATE, GROUNDING |
| 4 | RB1-6875-020 запросить цену → | PLATE, GROUNDING |
| 5 | RB1-6876-000 запросить цену → | CAM, SIZE, A |
| 6 | RB1-6877-000 запросить цену → | CAM, SIZE, B |
| 7 | RB1-6878-000 запросить цену → | CAM, SIZE, C |
| 8 | RB1-6879-000 запросить цену → | CAM, SIZE, D |
| 9 | RB1-6880-000 запросить цену → | SHAFT, CAM |
| 10 | RB1-6881-020 запросить цену → | SPRING, TENSION |
| 11 | RB1-6882-000 запросить цену → | GEAR, 20T |
| 12 | RB1-6883-000 запросить цену → | PLATE, LOCK |
| 13 | RB1-6884-000 запросить цену → | LATCH, CASSETTE |
| 14 | RB1-6885-000 запросить цену → | SPRING, TENSION |
| 15 | RB1-6887-000 запросить цену → | PLATE, CHANGING |
| 16 | RB1-6888-000 запросить цену → | ARM, SENSOR |
| 17 | RB1-6889-000 запросить цену → | SHAFT, LATCH |
| 18 | RB1-6890-000 запросить цену → | BUSHING |
| 19 | RB1-6891-000 запросить цену → | SPRING, TENSION |
| 20 | RB1-6892-000 запросить цену → | SPRING, TENSION |
| 21 | RB1-6893-000 запросить цену → | SPRING, COMPRESSION |
| 22 | RF5-2734-030 запросить цену → | ROLLER, 1 |
| 23 | RB1-6895-000 запросить цену → | ROLLER |
| 24 | RB1-6904-000 запросить цену → | CLIP |
| 25 | RB1-6907-000 запросить цену → | COVER, SIZE CAM |
| 26 | RF5-2002-000 запросить цену → | PLATE, END |
| RS6-8034-000 запросить цену → | LABEL, "LIMIT" | |
| RB1-6869-030 запросить цену → | PLATE, REINFORCEMENT | |
| 27 | RF5-2712-000 запросить цену → | PLATE, PAPER LIFTING |
| RB1-6872-000 запросить цену → | SHEET, SEPARATION, LEATHER | |
| RB1-6871-030 запросить цену → | CUSHION | |
| 28 | RG5-3948-000 запросить цену → | PANEL, LIMIT |
| RB1-6858-000 запросить цену → | SPRING, LEAF | |
| RB1-9619-000 запросить цену → | LEVER, LOCK | |
| RB1-9620-000 запросить цену → | COVER, LEVER | |
| RB1-6914-000 запросить цену → | CLAW | |
| XB1-2300-406 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 29 | RG5-1910-000 запросить цену → | PANEL, LIMIT |
| RB1-6861-000 запросить цену → | PLATE, SIDE, FRONT | |
| RB1-6863-000 запросить цену → | PLATE, SIDE, REAR | |
| RB1-6865-000 запросить цену → | SPRING, LEAF | |
| RB1-6867-000 запросить цену → | SPRING, LEAF | |
| 30 | XA9-0283-000 запросить цену → | SCREW, TP, M3X6 |
| 31 | RS6-8035-000 запросить цену → | LABEL, OPERATION |
| 32 | RB1-6784-000 запросить цену → | PLATE, HOLDER |
| 33 | XA9-0866-000 запросить цену → | SCREW, W/WASHER, M3X7 ª 301-2 |
| 301 | RS5-8593-000 запросить цену → | LABEL, CASSETTE |
| 35 | RB1-6911-000 запросить цену → | PLATE, REINFORCEMENT |
| 36 | RB1-6913-000 запросить цену → | COVER, PROTECTIVE |
| 37 | RB1-6917-000 запросить цену → | STOPPER, TRAY |
| 38 | RB1-6916-000 запросить цену → | SPRING, COMPRESSION |
| 39 | RB1-6894-000 запросить цену → | PLATE, CASSETTE SIZE DISPLAY |
| 40 | RS5-8610-000 запросить цену → | LABEL, CASSETTE SIZE DISPLAY A4/B4, LTR/LGL |
| 41 | XD9-0170-000 запросить цену → | PIN, DOWEL |
| 42 | RB2-3593-000 запросить цену → | GUIDE, NIP |
| 501 | XD1-1105-233 запросить цену → | WASHER, SHIM ª |
Полный список запчастей доступен по запросу.
комментарии
