Canon imageCLASS LBP 3200 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

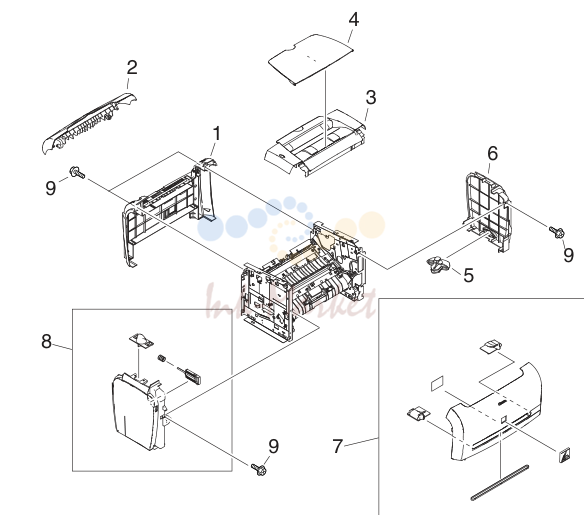

EXTERNAL COVERS,PANELS,ETC
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4780-000 запросить цену → | COVER, REAR |
| 2 | FC5-4856-000 запросить цену → | COVER, FACE-UP |
| 3 | FL2-1051-000 запросить цену → | COVER, TOP |
| 4 | FC5-4858-000 запросить цену → | TRAY, AUXILIARY |
| 5 | FC5-4885-000 запросить цену → | SWITCH, MAIN |
| 6 | FC5-4925-000 запросить цену → | COVER, RIGHT |
| 7 | FM2-1061-000 запросить цену → | FRONT COVER узел 100V |
| 7 | FM2-1060-000 запросить цену → | FRONT COVER узел 120V,220V |
| 8 | FM2-1077-000 запросить цену → | LEFT COVER узел |
| 9 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 1 | FC5-4808-000 запросить цену → | FLAG, MANUAL FEED SENSOR |
| 2 | FC5-4814-000 запросить цену → | FLAG, CASSETTE SENSOR |
| 3 | FM5-5260-000 запросить цену → | ENGINE CONTROLLER плата в сборе 100V,120V |
| 3 | FM5-5261-000 запросить цену → | ENGINE CONTROLLER плата в сборе 220V |
| 4 | FM5-5265-000 запросить цену → | CAPT плата узел |
| 1 | FC5-4775-000 запросить цену → | ARM, LASER SHUTTER |
| 2 | FM2-1081-000 запросить цену → | LASER/SCANNER узел |
| 3 | FC5-4833-000 запросить цену → | GUIDE, FIXING ENTRANCE |
| 5 | FL2-1043-000 запросить цену → | ROLLER, FACE-DOWN DELIVERY |
| 6 | FL2-1050-000 запросить цену → | COVER, FIXING |
| 7 | XA9-1502-000 запросить цену → | SCREW,W/WASHER,M4 |
| 8 | FC5-4778-000 запросить цену → | PLATE, GROUNDING |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

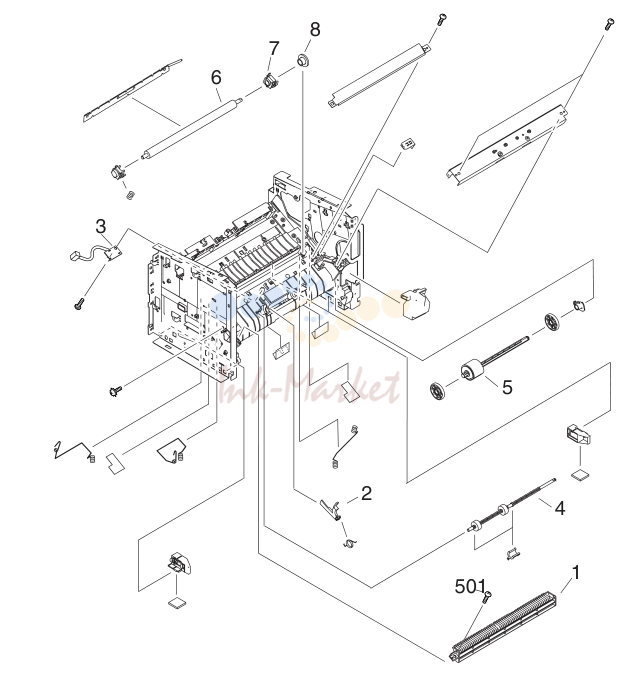

INTERNAL CONPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4800-000 запросить цену → | GUIDE, U TURN |
| 2 | FC5-4799-000 запросить цену → | FLAG, REGIST SENSOR |
| 3 | FM5-5263-000 запросить цену → | TOP SENSOR плата узел |
| 4 | FL2-1042-000 запросить цену → | ROLLER, FEEDER |
| 5 | FL2-1046-000 запросить цену → | ROLLER, CASSETTE PICK-UP |
| 6 | FC5-4805-000 запросить цену → | ROLLER, TRANSFER |
| 7 | FC5-4807-000 запросить цену → | BUSHING,TRANSFER ROLLER,RIGHT |
| 8 | FU5-0716-000 запросить цену → | GEAR, 17T |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

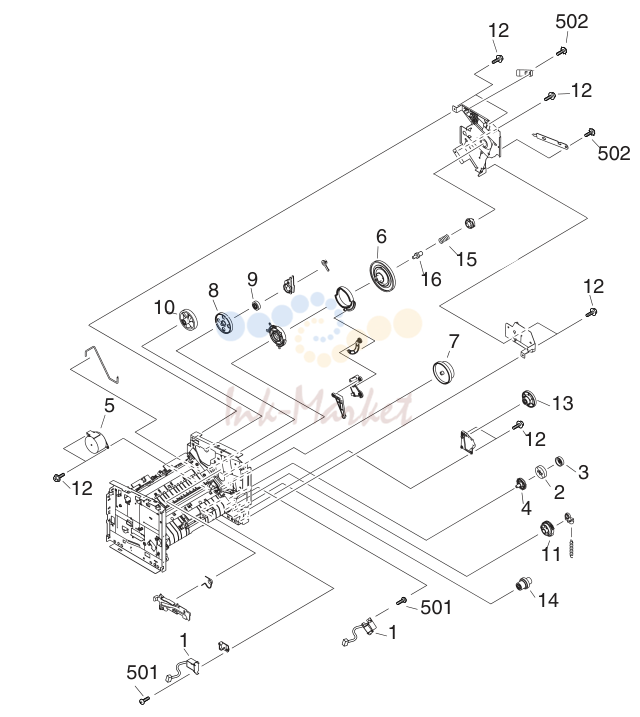

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FH6-5093-000 запросить цену → | SOLENOID, PICK-UP |
| 2 | FM2-1069-000 запросить цену → | GEAR узел |
| 3 | FU5-0707-000 запросить цену → | GEAR, 51T |
| 4 | FU5-0709-000 запросить цену → | GEAR, 17T |
| 5 | FH5-1081-000 запросить цену → | MOTOR, MAIN |
| 6 | FU5-0700-000 запросить цену → | GEAR, 163T |
| 7 | FU5-0701-000 запросить цену → | GEAR, 91T/115T |
| 8 | FU5-0702-000 запросить цену → | GEAR, 18T/107T |
| 9 | FU5-0703-000 запросить цену → | GEAR, 17T |
| 10 | FU5-0704-000 запросить цену → | GEAR, 55T |
| 11 | FU5-0714-000 запросить цену → | GEAR, 25T |
| 12 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 13 | FU5-0705-000 запросить цену → | GEAR, 22T/86T |
| 14 | FU5-0710-000 запросить цену → | GEAR, 19T/35T |
| 15 | FU5-2429-000 запросить цену → | SPRING, DRUM CONTACT PIN |
| 16 | FC5-4878-000 запросить цену → | PIN, DRUM CONTACT |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB2-7300-607 запросить цену → | SCREW, W/WASHER, M3X6 |

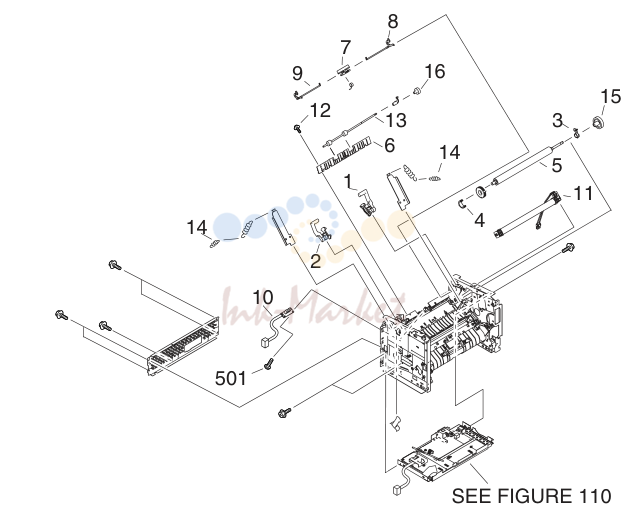

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4827-000 запросить цену → | LEVER, PRESSURE RELEASE, R |
| 2 | FC5-4828-000 запросить цену → | LEVER, PRESSURE RELEASE, L |
| 3 | FC5-4829-000 запросить цену → | BUSHING, PRESSURE ROLLER, R |
| 4 | FC5-4830-000 запросить цену → | BUSHING, PRESSURE ROLLER, L |
| 5 | FC5-4831-000 запросить цену → | ROLLER, PRESSURE |
| 6 | FC5-4832-000 запросить цену → | GUIDE, PAPER DELIVERY |
| 7 | FC5-4834-000 запросить цену → | FLAG, DELIVERY SENSOR |
| 8 | FC5-4861-000 запросить цену → | LEVER, PRSS. RELEASE DETECT,R |
| 9 | FC5-4862-000 запросить цену → | LEVER, PRSS. RELEASE DETECT,L |
| 10 | FM5-5264-000 запросить цену → | DELIVERY SENSOR плата узел |
| 11 | FM2-1063-000 запросить цену → | FILM узел 100V |
| 11 | FM2-1065-000 запросить цену → | FILM узел 120V |
| 11 | FM2-1066-000 запросить цену → | FILM узел 220V |
| 12 | XA9-1502-000 запросить цену → | SCREW,W/WASHER,M4 |
| 13 | FL2-1044-000 запросить цену → | ROLLER, FACE-UP |
| 14 | FU5-2425-000 запросить цену → | SPRING,PRESSURE GROUNDING |
| 15 | FU5-0713-000 запросить цену → | GEAR, 29T |
| 16 | FU5-0698-000 запросить цену → | GEAR, 17T |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
