Canon imageCLASS LBP 2410 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- SEE FIGURE 810
- FRONT FRAME ASS’Y
- (J71)
- SEE FIGURE 250
- REAR FRAME ASS’Y
- (J230)
- SEE FIGURE 900

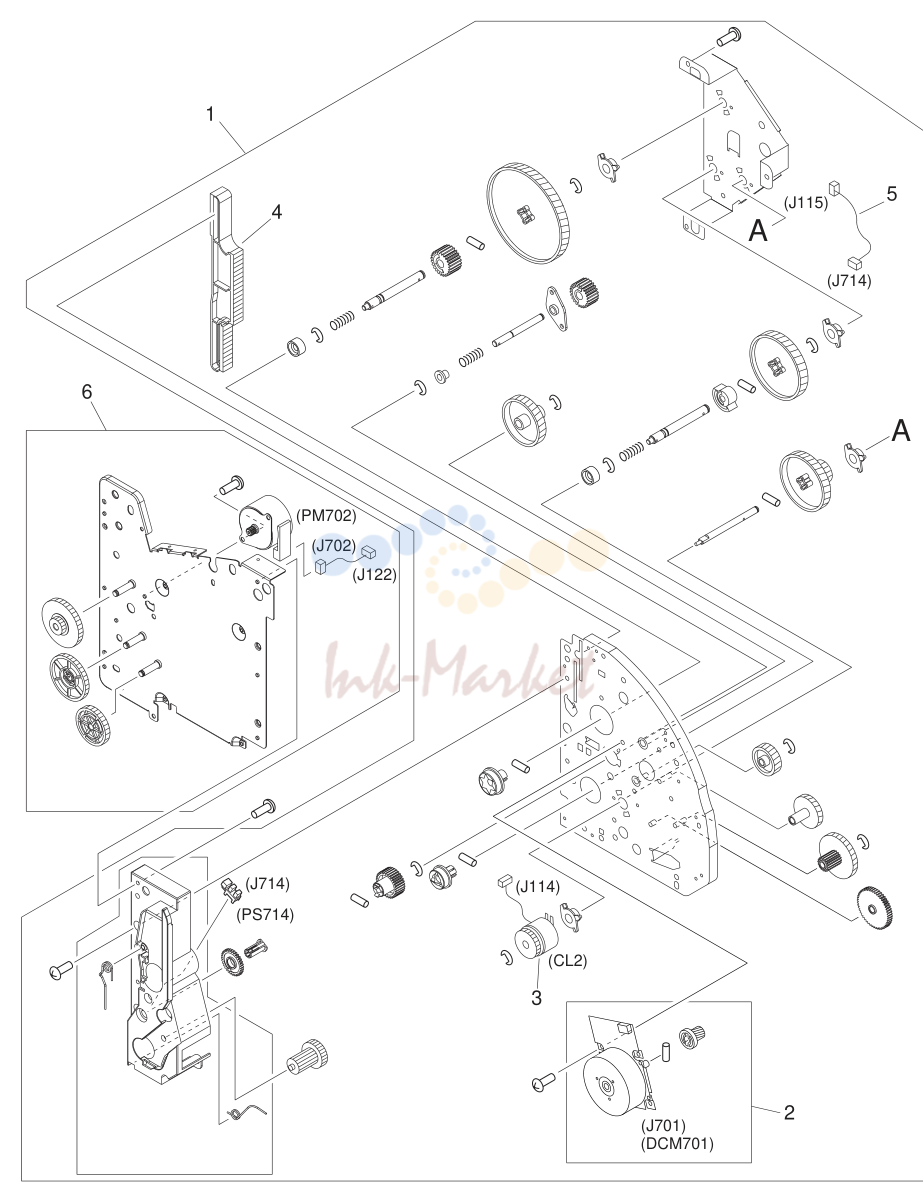

- MAIN DRIVE ASS’Y

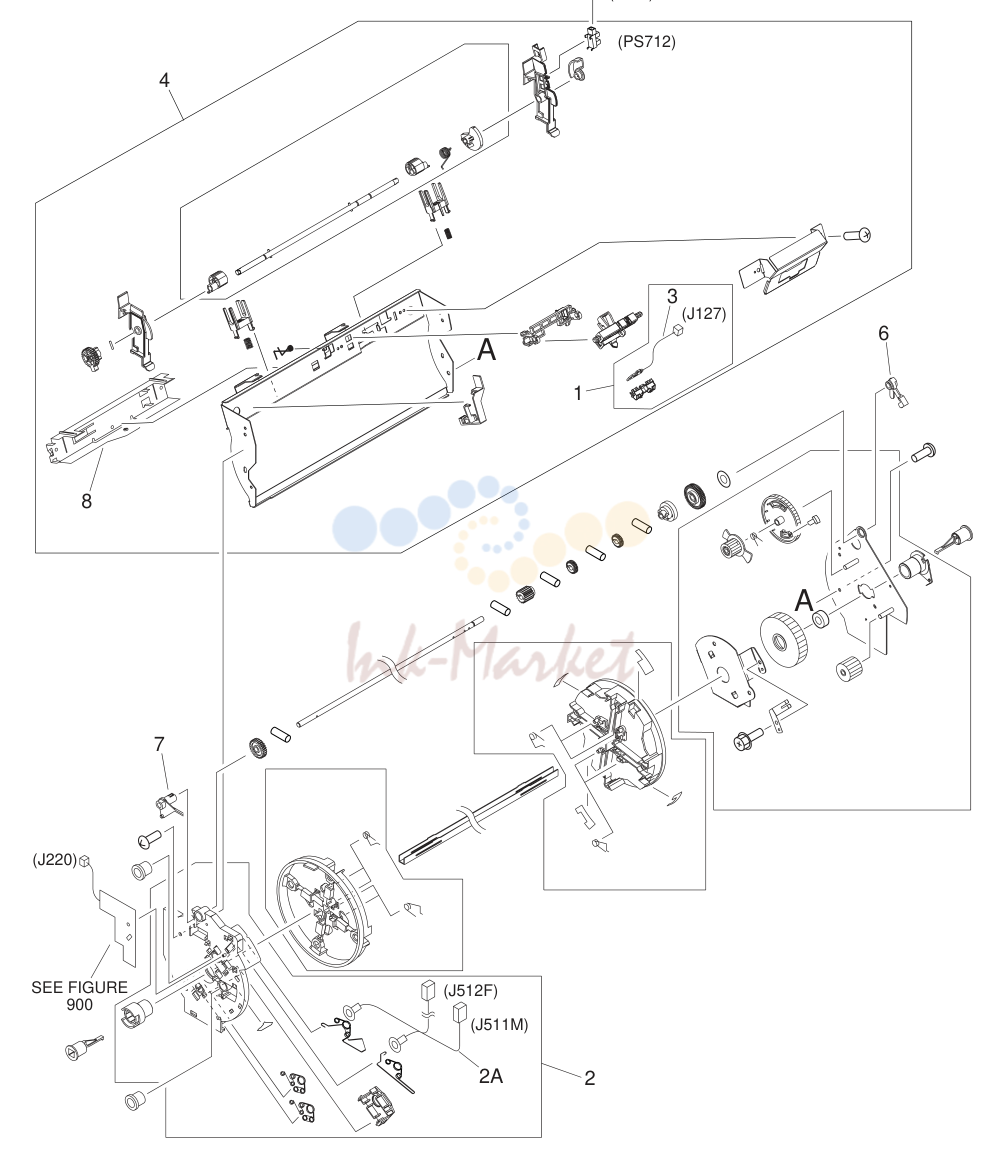

- ROTARY ASS’Y

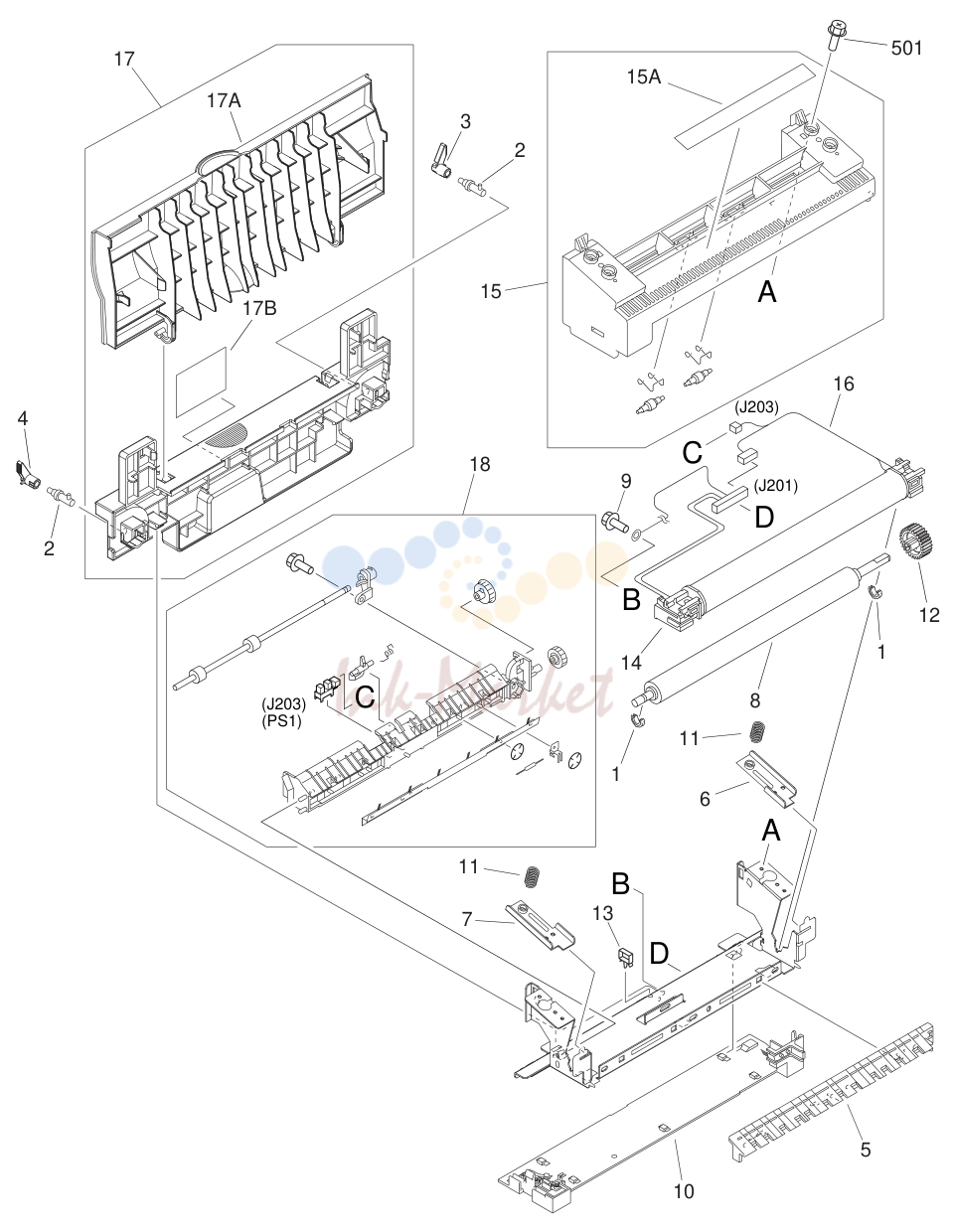

- FIXING ASS’Y

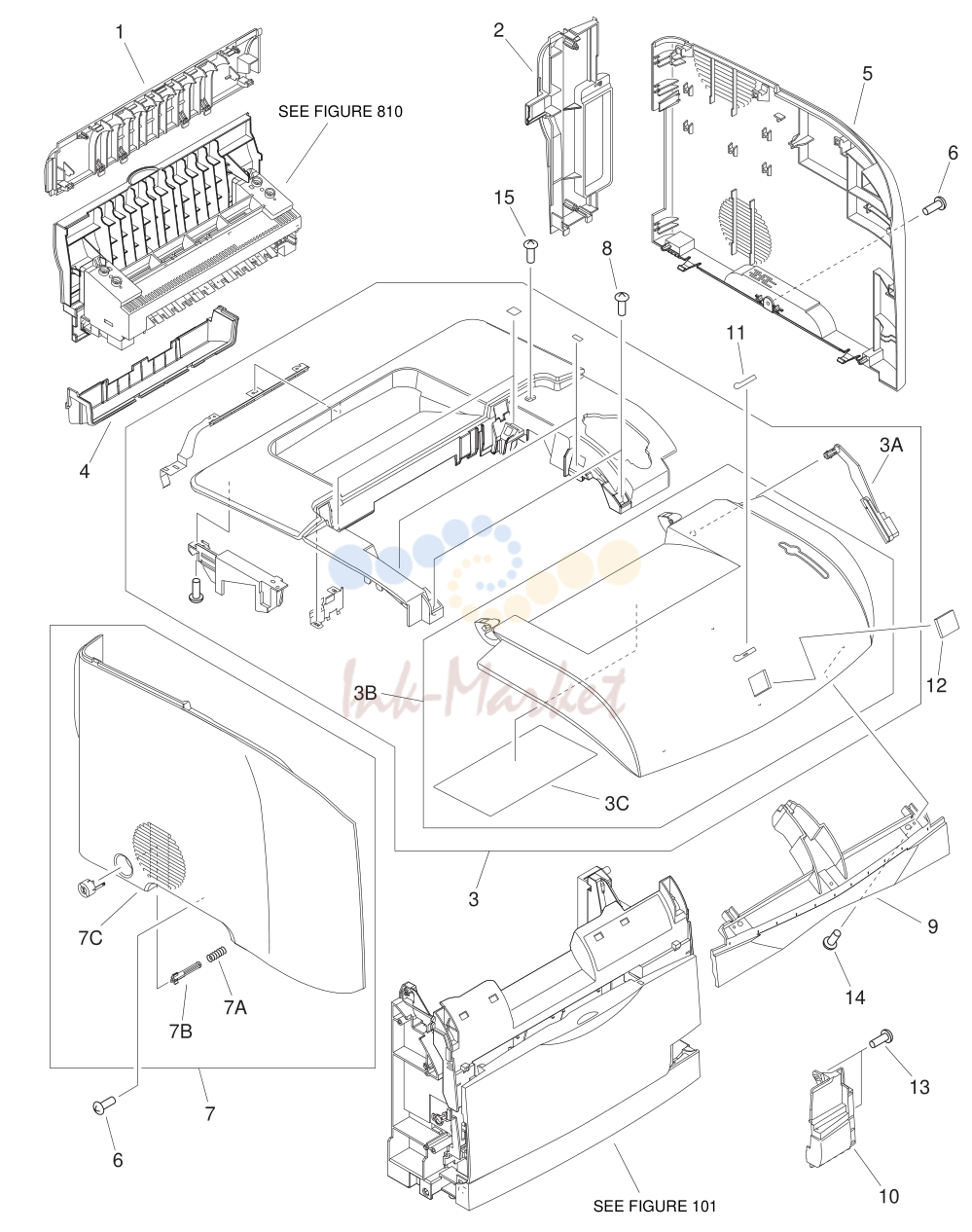

SEE FIGURE 810
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB3-0840-000 запросить цену → | COVER, REAR |
| 2 | RB3-0846-000 запросить цену → | COVER, INTERFACE BOARD |
| 3 | RG5-7416-000 запросить цену → | TOP COVER ASS'Y 100V |
| RG5-7430-000 запросить цену → | TOP COVER ASS'Y 120V/220V | |
| RB3-0089-000 запросить цену → | RACK, COVER | |
| RF5-4256-000 запросить цену → | COVER, CARTRIDGE 100V | |
| RF5-4257-000 запросить цену → | COVER, CARTRIDGE 120V/220V | |
| RS6-8671-000 запросить цену → | LABEL, DEV. CRG. INSTRUCTION | |
| 4 | RB3-0845-000 запросить цену → | COVER, FACE-DOWN TRAY |
| 5 | RB3-0839-000 запросить цену → | COVER, RIGHT |
| 6 | XA9-1291-000 запросить цену → | SCREW, RS, M3X8 |
| 7 | RG5-7418-000 запросить цену → | LEFT COVER ASS'Y |
| RS6-2759-000 запросить цену → | SPRING, COMPRESSION | |
| RB3-0037-000 запросить цену → | ROD, POWER BUTTON | |
| RB3-0838-000 запросить цену → | COVER, LEFT | |
| 8 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 9 | RB3-0837-000 запросить цену → | COVER, FRONT |
| 10 | RB3-0844-000 запросить цену → | COVER, MULTI-PURPOSE, RIGHT |
| 11 | RB3-0651-000 запросить цену → | EMBLEM, "CANON" |
| 12 | RB3-0862-000 запросить цену → | EMBLEM |
| 13 | XA9-0870-000 запросить цену → | SCREW, M4X10 |
| 14 | XA9-0591-000 запросить цену → | SCREW, M3X8 |
| 15 | XA9-0267-000 запросить цену → | SCREW, TP, M3X6 |

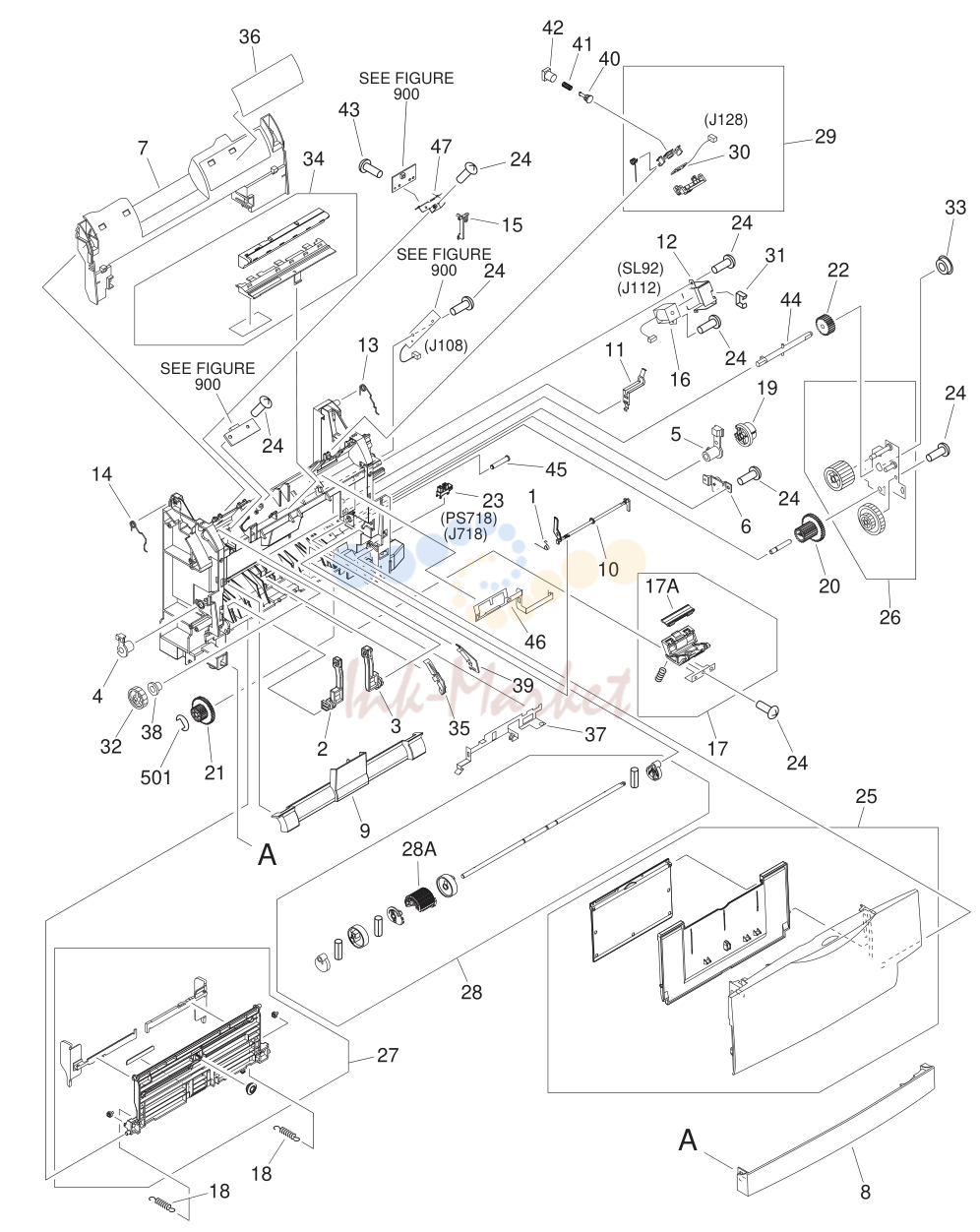

FRONT FRAME ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-9952-000 запросить цену → | SPRING, TORSION |
| 2 | RB2-3041-020 запросить цену → | HINGE, LEFT |
| 3 | RB2-3042-020 запросить цену → | HINGE, RIGHT |
| 4 | RB2-3043-000 запросить цену → | BUSHING, LEFT |
| 5 | RB2-3044-000 запросить цену → | BUSHING, RIGHT |
| 6 | RB2-6248-000 запросить цену → | DAMPER ASS'Y |
| 7 | RB3-0842-000 запросить цену → | COVER, MULTI-PURPOSE, UPPER |
| 8 | RB3-0843-000 запросить цену → | COVER, MULTI-PURPOSE, LOWER |
| 9 | RB3-0104-000 запросить цену → | COVER, MULTI-PURPOSE ROLLER |
| 10 | RB3-0111-000 запросить цену → | FLAG, MULTI-PURPOSE SENSOR |
| 11 | RB3-0119-000 запросить цену → | SPRING, LEAF, GROUNDING |
| 12 | RB3-0120-000 запросить цену → | COVER, MP. GAUSS BLOCKING |
| 13 | RB3-0121-000 запросить цену → | SPRING, TORSION |
| 14 | RB3-0122-000 запросить цену → | SPRING, TORSION |
| 15 | RB3-0135-000 запросить цену → | FLAG, TEST PRINT SWITCH |
| 16 | RH7-5337-000 запросить цену → | SOLENOID SL92 J112 |
| 17 | RF5-4012-000 запросить цену → | PAD, PAPER SEPARATION |
| RB3-0113-000 запросить цену → | PAD, SEPARATION | |
| 18 | RS6-2030-000 запросить цену → | SPRING, TENSION |
| 19 | RS7-0418-000 запросить цену → | GEAR, 26T |
| 20 | RS7-0424-000 запросить цену → | GEAR, 20T/40T |
| 21 | RS7-0426-000 запросить цену → | GEAR, 26T/50T |
| 22 | RS7-0429-000 запросить цену → | GEAR, 26T |
| 23 | WG8-5382-000 запросить цену → | PHOTO-INTERRUPTER, TLP1242 PS718 J718 |
| 24 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 25 | RG5-7420-000 запросить цену → | MULTI-PURPOSE COVER ASS'Y |
| 26 | RG5-6938-000 запросить цену → | GEAR ASS'Y |
| 27 | RG5-6951-000 запросить цену → | MP. INNER PLATE ASS'Y |
| 28 | RG5-6952-000 запросить цену → | MP. PAPER PICK-UP ROLLER ASS'Y |
| 101 | RB3-0160-000 запросить цену → | ROLLER, MP. PAPER PICK-UP |
| 29 | RG5-6957-000 запросить цену → | TAG CONTACT ASS'Y |
| 30 | RG5-6956-000 запросить цену → | TAG CONTACT плата ASS'Y J128 |
| 31 | WT2-5056-000 запросить цену → | CLIP, CABLE |
| 32 | RS7-0425-000 запросить цену → | GEAR, 30T |
| 33 | RS5-1635-000 запросить цену → | BUSHING |
| 34 | RF5-4047-000 запросить цену → | PAD, LIGHT-BLOCKING |
| 35 | RB2-9954-000 запросить цену → | GUIDE, PAPER FEED, LEFT |
| 36 | RS6-8672-000 запросить цену → | LABEL, DRUM CARTRIDGE |
| 37 | RB2-9942-000 запросить цену → | PLATE, GROUNDING |
| 38 | RS5-1638-000 запросить цену → | BUSHING |
| 39 | RB2-9955-000 запросить цену → | GUIDE, PAPER FEED, RIGHT |
| 40 | RB3-0164-000 запросить цену → | PIN, TAG |
| 41 | RS6-2746-000 запросить цену → | SPRING, COMPRESSION |
| 42 | RB3-0163-000 запросить цену → | SUPPORT, TAG PIN |
| 43 | XA9-0267-000 запросить цену → | SCREW, TP, M3X6 |
| 44 | RF5-4015-000 запросить цену → | SHAFT, P. PICK-UP CLUTCH GEAR |
| 45 | RS5-5899-000 запросить цену → | SHAFT |
| 46 | RB2-9940-000 запросить цену → | PLATE, GROUNDING |
| 47 | RB3-0117-000 запросить цену → | HOLDER, TOP SENSOR плата |
| 501 | XD2-1100-502 запросить цену → | RING, E |

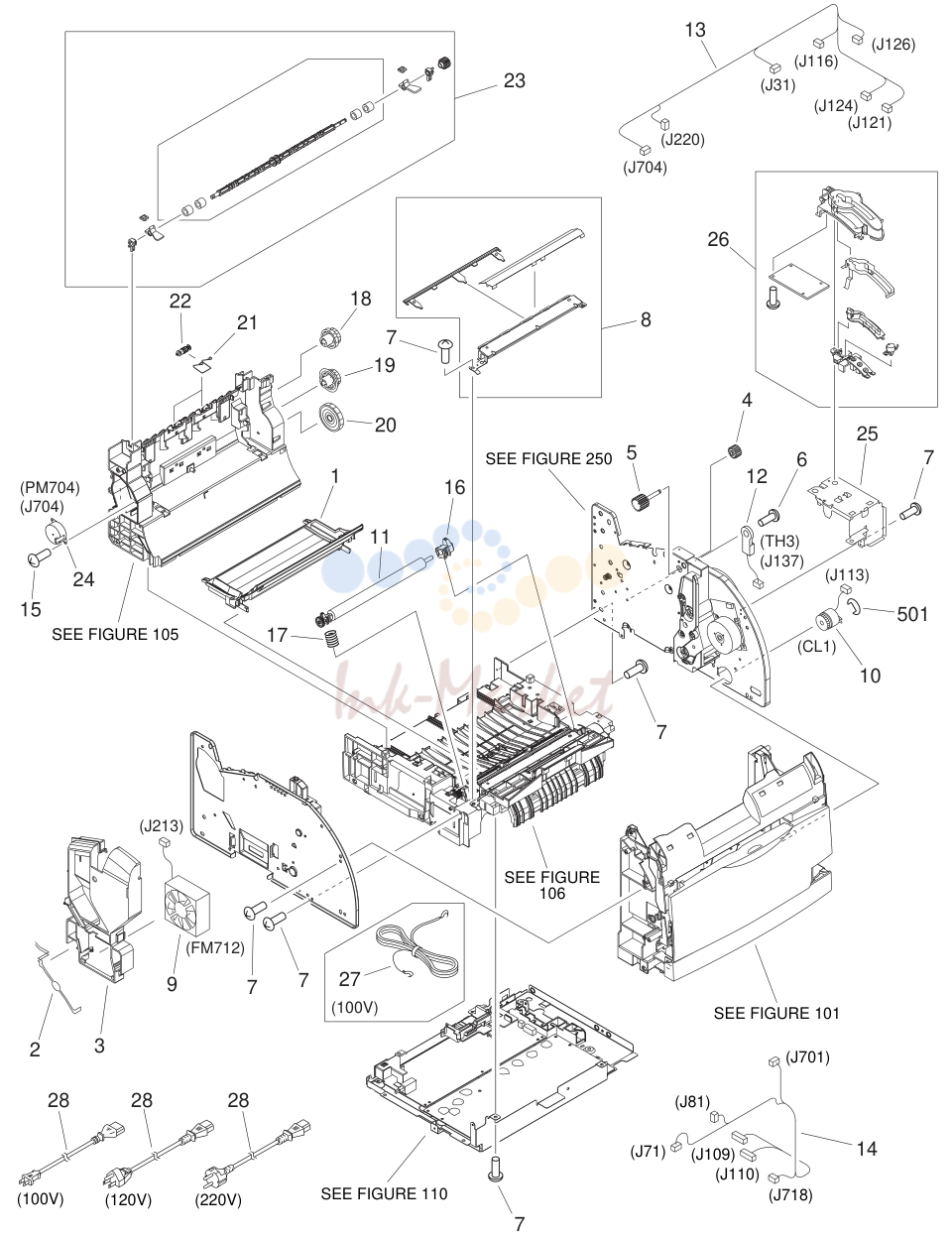

(J71)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB3-0019-000 запросить цену → | TRAY, TONER |
| 2 | RB2-9932-000 запросить цену → | GUARD, FAN SHIELD |
| 3 | RB3-0025-000 запросить цену → | DUCT, FAN |
| 4 | RB3-0091-000 запросить цену → | GEAR, 18T |
| 5 | RB3-0092-000 запросить цену → | GEAR, 15T |
| 6 | XA9-1355-000 запросить цену → | SCREW, RS, M3X8 |
| 7 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 8 | RF5-4049-000 запросить цену → | ENTRANCE GUIDE ASS'Y |
| 9 | RH7-1537-000 запросить цену → | FAN FM712 J213 |
| 10 | RH7-5366-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL1 J113 |
| 11 | RF5-4040-000 запросить цену → | ROLLER, TRANSFER |
| 12 | RH7-7149-000 запросить цену → | SLEEVE THERMISTOR узел TH3, J137 |
| 13 | RG5-7144-000 запросить цену → | CABLE, UPPER J31, J116, J121 J124, J126, J220 J704 |
| 14 | RG5-7145-000 запросить цену → | CABLE, FRONT FRAME J71, J81, J109, J110 J701, J718 |
| 15 | XA9-0849-000 запросить цену → | SCREW, RS, M3X6 |
| 16 | RB3-0014-000 запросить цену → | BUSHING, TRANSFER, RIGHT |
| 17 | RB3-0015-000 запросить цену → | SPRING, COMPRESSION |
| 18 | RS7-0435-000 запросить цену → | GEAR, 32T/37T |
| 19 | RS7-0436-000 запросить цену → | GEAR, 37T/43T |
| 20 | RS7-0437-000 запросить цену → | GEAR, 51T |
| 21 | RB2-9905-000 запросить цену → | SPRING, TORSION |
| 22 | RB2-9908-000 запросить цену → | ROLLER, FACE-DOWN, UPPER |
| 23 | RG5-6897-000 запросить цену → | UPPER FACE-DOWN ROLLER ASS'Y |
| 24 | RH7-1533-000 запросить цену → | MOTOR, DC24V PM704 J704 |
| 25 | RB3-0853-000 запросить цену → | MOUNT, OPERATION PANEL ASS'Y |
| 26 | RG5-7417-000 запросить цену → | OPERATION PANEL COVER ASS'Y |
| 27 | FH2-5006-000 запросить цену → | WIRE, GROUNDING 100V |
| 28 | RH9-1015-000 запросить цену → | CORD, POWER 100V |
| 102 | RH2-5127-000 запросить цену → | CORD, POWER 120V |
| RH2-5116-000 запросить цену → | POWER CORD 220V | |
| 501 | XD2-1100-322 запросить цену → | RING, E |

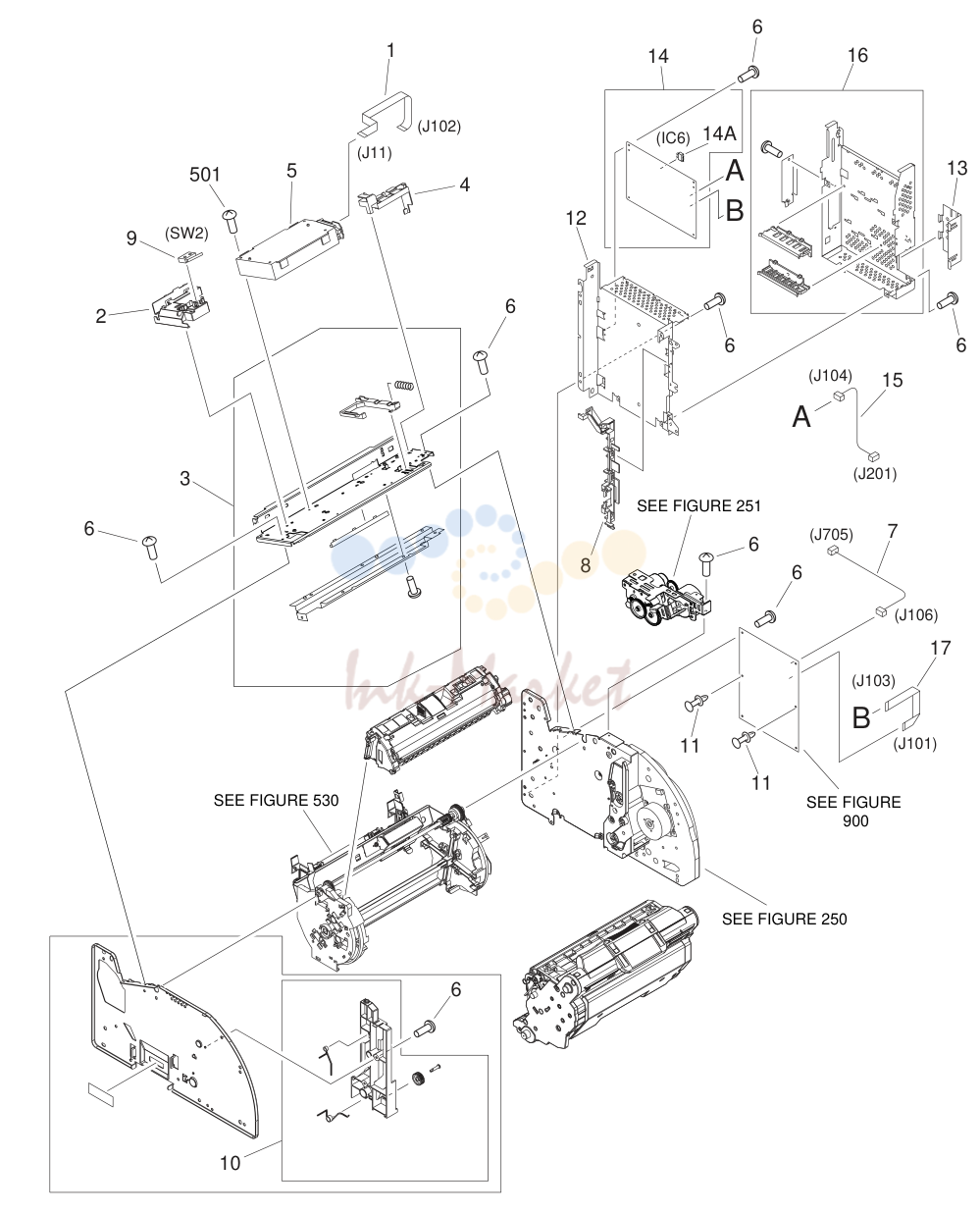

SEE FIGURE 250
| № | Артикул | Наименование |
|---|---|---|
| 1 | RH2-5524-000 запросить цену → | CABLE, FLAT, LASER J11, J102 |
| 2 | RB3-0023-000 запросить цену → | HOLDER, INTERLOCK SWITCH |
| 3 | RG5-6907-000 запросить цену → | SCANNER CROSSMEMBER ASS'Y |
| 4 | RB2-9903-000 запросить цену → | GUIDE, CABLE |
| 5 | RG5-6880-000 запросить цену → | SCANNER ASS'Y |
| 6 | XA9-0849-000 запросить цену → | SCREW, RS, M3X6 |
| 7 | RG5-7114-000 запросить цену → | CABLE, MOTOR J106, J705 |
| 8 | RB3-0860-000 запросить цену → | GUIDE, CABLE |
| 9 | RH7-6051-000 запросить цену → | MICROSWITCH SW2 |
| 10 | RG5-6935-000 запросить цену → | LEFT CARTRIDGE GUIDE ASS'Y |
| 11 | WT2-5778-000 запросить цену → | SPACER, плата |
| 12 | RB3-0858-000 запросить цену → | MOUNT, INTERFACE CONT. плата |
| 13 | RB3-0869-000 запросить цену → | COVER, INTERFACE CONT. CASE |
| 14 | RG1-4344-000 запросить цену → | INTERFACE CONTROLLER плата ASS'Y |
| RF1-4218-000 запросить цену → | EEP-ROM,IC, BR93LC46-C IC6 | |
| 15 | RG1-4350-000 запросить цену → | CABLE, INTERFACE CONTROLLER J104, J201 |
| 16 | RG5-7419-000 запросить цену → | INTERFACE CONT. CASE ASS'Y |
| 17 | RH2-5603-000 запросить цену → | CABLE, FLAT J101, J103 |
| 501 | XB6-7300-407 запросить цену → | SCREW, TP, M3X4 |

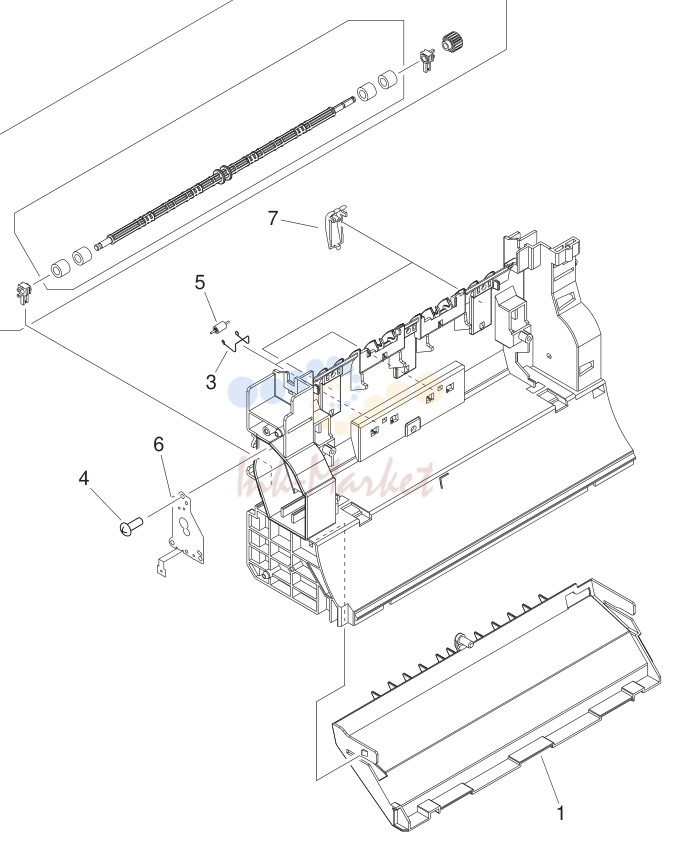

REAR FRAME ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-9904-000 запросить цену → | DUCT, FIXING |
| 2 | RG5-6936-000 запросить цену → | LOWER FACE-DOWN ROLLER ASS'Y |
| 3 | RB2-9906-000 запросить цену → | SPRING, TORSION |
| 4 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 5 | RB2-9909-000 запросить цену → | ROLLER, FACE-DOWN, LOWER |
| 6 | RB2-9916-000 запросить цену → | COVER, PRESSURE MOTOR |
| 7 | RB2-9912-000 запросить цену → | GUIDE, OUT SIDE PAPER |

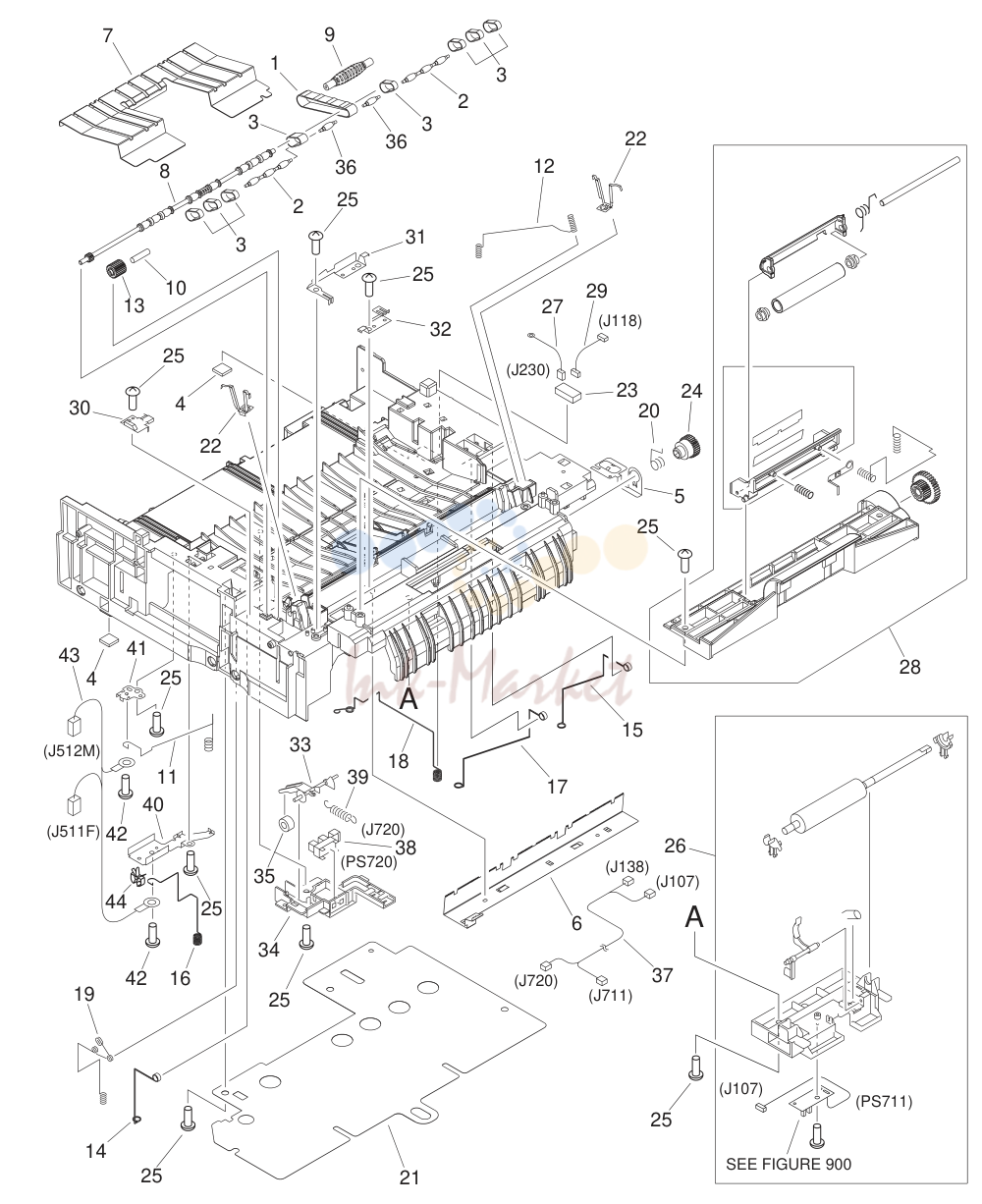

(J230)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB1-8668-030 запросить цену → | BELT, TIMING |
| 2 | RB3-0061-000 запросить цену → | PULLEY |
| 3 | RB3-0063-000 запросить цену → | BELT, PAPER FEED |
| 4 | RB2-6297-000 запросить цену → | FOOT, RUBBER |
| 5 | RB3-0286-000 запросить цену → | PLATE, H ROLLER GROUNDING |
| 6 | RB3-0009-000 запросить цену → | PLATE, STATIC CHARGE ELIM. |
| 7 | RB3-0010-000 запросить цену → | PLATE, PAPER FEED |
| 8 | RB3-0011-000 запросить цену → | SHAFT, FEED DRIVE |
| 9 | RB3-0012-000 запросить цену → | ROLLER, SM BELT |
| 10 | RB3-0060-000 запросить цену → | SHAFT, IDLER GEAR |
| 11 | RB3-0045-000 запросить цену → | SPRING, TORSION |
| 12 | RB3-0016-000 запросить цену → | SPRING, TORSION |
| 13 | RB3-0022-000 запросить цену → | GEAR, 23T |
| 14 | RB3-0042-000 запросить цену → | SPRING, TORSION |
| 15 | RB3-0043-000 запросить цену → | SPRING, TORSION |
| 16 | RB3-0044-000 запросить цену → | SPRING, TORSION |
| 17 | RB3-0046-000 запросить цену → | SPRING, TORSION |
| 18 | RB3-0047-000 запросить цену → | SPRING, TORSION |
| 19 | RB3-0048-000 запросить цену → | SPRING, TORSION |
| 20 | RS5-1637-000 запросить цену → | BUSHING |
| 21 | RB3-0056-000 запросить цену → | SHEET, INSULATING |
| 22 | RB3-0057-000 запросить цену → | PLATE, TRANSFER SLIDE |
| 23 | RH2-5519-000 запросить цену → | CONNECTOR, OPT.CASSETTE DRAWER J230 |
| 24 | RS7-0428-000 запросить цену → | GEAR, 30T |
| 25 | XA9-1262-000 запросить цену → | SCREW, M4X10 |
| 26 | RG5-6939-000 запросить цену → | REGISTRATION ROLLER ASS'Y |
| 27 | RG5-7123-000 запросить цену → | CABLE, GROUNDING J230 |
| 28 | RG5-6940-000 запросить цену → | REGISTRATION SHUTTER ASS'Y |
| 29 | RG5-7122-000 запросить цену → | CABLE, INTERFACE J118, J230 |
| 106 | RB3-0052-000 запросить цену → | COVER, GEAR |
| 31 | RB3-0065-000 запросить цену → | SPRING, GROUNDING |
| 32 | RB3-0066-000 запросить цену → | SPRING, GROUNDING |
| 33 | RB2-9925-000 запросить цену → | ARM, SENSOR FLAG |
| 34 | RB2-9924-000 запросить цену → | HOLDER, SENSOR |
| 35 | RB2-7195-000 запросить цену → | ROLLER, TRANSFER SENSOR |
| 36 | RB3-0067-000 запросить цену → | PULLEY |
| 37 | RG5-7128-000 запросить цену → | PAPER SENSOR CABLE J107, J138, J720 J711 |
| 38 | WG8-5382-000 запросить цену → | PHOTO-INTERRUPTER, TLP1242 PS720, J720 |
| 39 | RS6-2766-000 запросить цену → | SPRING, TENSION |
| 40 | RB2-9850-000 запросить цену → | MOUNT, DEV. TERMINAL |
| 41 | RB2-9851-000 запросить цену → | MOUNT, DEV. ANTENNA CONTACT |
| 42 | XA9-0849-000 запросить цену → | SCREW, RS, M3X6 |
| 43 | RG5-7130-000 запросить цену → | DEV. H.V.T. CABLE J511F, J512M |
| 44 | WT2-5700-000 запросить цену → | CLAMP, CABLE |

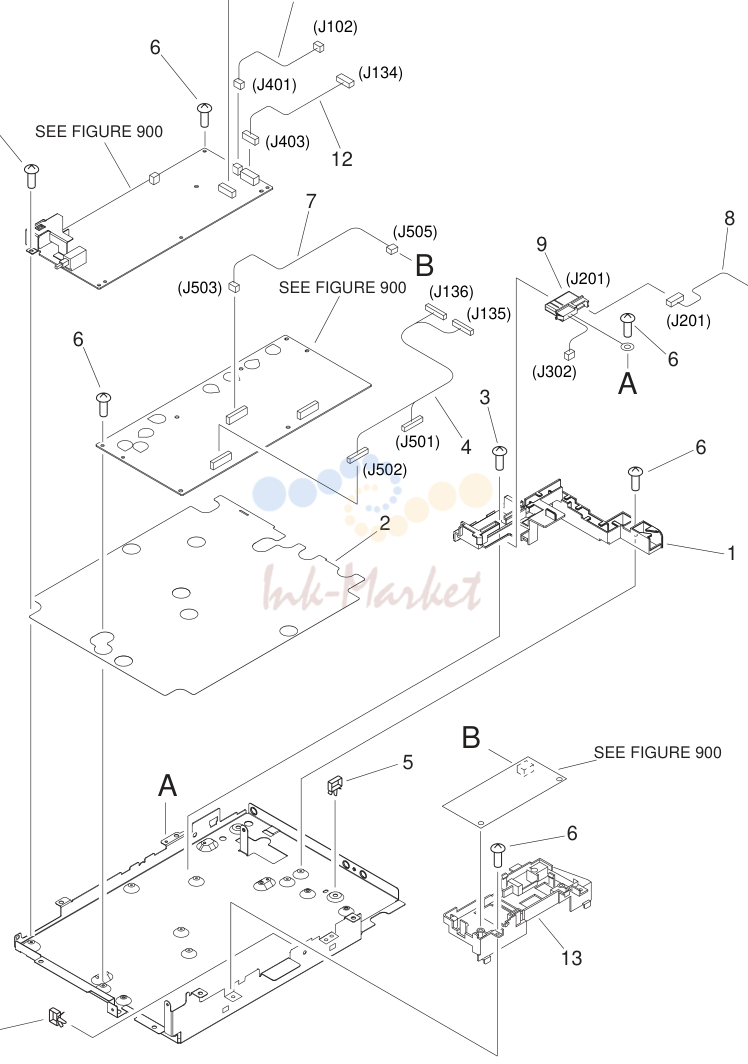

SEE FIGURE 900
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB3-0006-000 запросить цену → | HOLDER, FIXING CONNECTOR |
| 2 | RB3-0007-000 запросить цену → | SHEET, INSULATING |
| 3 | XA9-1291-000 запросить цену → | SCREW, RS, M3X8 |
| 4 | RG5-7146-000 запросить цену → | CABLE, H.V.T. J135, J136, J501 J502 |
| 5 | WT2-5737-000 запросить цену → | CLIP, CABLE |
| 6 | XA9-1355-000 запросить цену → | SCREW, RS, M3X8 |
| 7 | RG5-7126-000 запросить цену → | SUB H.V.T. CABLE J503, J505 |
| 8 | RG5-7109-000 запросить цену → | CABLE, FIXING CONNECTING DC J119, J201 |
| 9 | RG5-6971-000 запросить цену → | CABLE, FIXING POWER J201, J302 |
| 10 | RG5-7106-000 запросить цену → | CABLE, VIDEO INTERFACE POWER J401, J102 |
| 11 | RG5-7107-000 запросить цену → | CABLE, POWER, 1 J133, J402 |
| 12 | RG5-7108-000 запросить цену → | CABLE, POWER, 2 J134, J403 |
| 13 | RB3-0062-000 запросить цену → | HOLDER, HIGH VOLTAGE |
MAIN DRIVE ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 250 | RG5-6904-050 запросить цену → | MAIN DRIVE ASS'Y |
| 1 | RG5-6932-050 запросить цену → | RIGHT SIDE PLATE FRONT ASS'Y |
| 2 | RF5-4010-000 запросить цену → | MOTOR узел |
| 3 | RH7-5366-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL2 J114 |
| 4 | RB3-0090-000 запросить цену → | RACK |
| 5 | RG5-7115-000 запросить цену → | CABLE, SECOND. TRANSFER SENSOR J115, J714 |
| 6 | RG5-6934-000 запросить цену → | RIGHT SIDE PLATE REAR ASS'Y |
| 251 | RG5-6911-000 запросить цену → | ROTARY DRIVE ASS'Y |
| 1 | RG5-6958-000 запросить цену → | MOTOR узел DCM703 J105 |
| 2 | RH7-1535-000 запросить цену → | MOTOR, DC24V PM705 J705 |
| 3 | RH7-5340-000 запросить цену → | SOLENOID SL93 J104 |
| 4 | RB2-9852-000 запросить цену → | GUIDE, ROTARY RELEASE |
ROTARY ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 530 | RG5-6910-060 запросить цену → | ROTARY ASS'Y |
| 1 | RG5-6957-000 запросить цену → | TAG CONTACT ASS'Y |
| 2 | RG5-6942-000 запросить цену → | ROTARY LEFT SIDE PLATE ASS'Y |
| RG5-7129-000 запросить цену → | DEV. ROTARY CABLE J511M, J512F | |
| 3 | RG5-6974-000 запросить цену → | ROTARY TAG CABLE J127 |
| 4 | RG5-6943-020 запросить цену → | ROTARY PRESSURE ASS'Y |
| 5 | RG5-7117-000 запросить цену → | SENSOR CABLE J125, J712 |
| 6 | RB2-9808-000 запросить цену → | BUSHING |
| 7 | RB2-9809-000 запросить цену → | BUSHING |
| 8 | RB2-9853-000 запросить цену → | PLATE, REINFORCEMENT |
FIXING ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 810 | RG5-7413-000 запросить цену → | FIXING ASS'Y 100V |
| RG5-7423-000 запросить цену → | FIXING ASS'Y 120V | |
| RG5-7424-000 запросить цену → | FIXING ASS'Y 220V | |
| 1 | RB2-2973-000 запросить цену → | BUSHING |
| 2 | RB2-4933-000 запросить цену → | SHAFT, LEVER |
| 3 | RB3-0178-000 запросить цену → | LEVER, LOCK RELEASE, RIGHT |
| 4 | RB3-0179-000 запросить цену → | LEVER, LOCK RELEASE, LEFT |
| 5 | RB3-0180-000 запросить цену → | GUIDE, PAPER INLET |
| 6 | RB3-0186-000 запросить цену → | PLATE, PRESSURE, RIGHT |
| 7 | RB3-0190-000 запросить цену → | PLATE, PRESSURE, LEFT |
| 8 | RB3-0191-000 запросить цену → | ROLLER, PRESSURE |
| 9 | XA9-1291-000 запросить цену → | SCREW, RS, M3X8 |
| 10 | RF5-4008-000 запросить цену → | BASE PLATE, FIXING |
| 11 | RS6-2756-000 запросить цену → | SPRING, COMPRESSION |
| 12 | RS7-0432-000 запросить цену → | GEAR, 27T |
| 13 | WT2-5700-000 запросить цену → | CLAMP, CABLE |
| 14 | RG5-7431-000 запросить цену → | FIXING FILM ASS'Y 100V |
| RG5-6928-000 запросить цену → | FIXING FILM ASS'Y 120V | |
| RG5-6949-000 запросить цену → | FIXING FILM ASS'Y 220V | |
| 15 | RG5-6929-000 запросить цену → | SEPARATION UPPER GUIDE ASS'Y |
| RS6-8657-000 запросить цену → | LABEL, "CAUTION, HIGH TEMP." | |
| 16 | RG5-7110-000 запросить цену → | CABLE, FIXING DC J201, J203 |
| 17 | RG5-7422-000 запросить цену → | FACE-UP COVER ASS'Y |
| RB3-0847-000 запросить цену → | COVER, FACE-UP, UPPER | |
| RS6-8673-000 запросить цену → | LABEL, FIXING INSTRUCTION | |
| 18 | RG5-6930-000 запросить цену → | SEPARATION LOWER GUIDE ASS'Y |
| 501 | XB3-6300-800 запросить цену → | SCREW,RS,M3X8 |
| 1 | RG5-6966-000 запросить цену → | TOP SENSOR плата ASS'Y |
| 2 | RG5-7415-000 запросить цену → | DC CONTROLLER плата ASS'Y |
| 3 | RH3-2253-000 запросить цену → | LOW VOLTAGE плата ASS'Y 100V |
| RH3-2241-000 запросить цену → | LOW VOLTAGE плата ASS'Y 120V | |
| RH3-2243-000 запросить цену → | LOW VOLTAGE плата ASS'Y 220V | |
| 4 | RG5-6960-000 запросить цену → | H.V.T. плата ASS'Y |
| 5 | RG5-6965-000 запросить цену → | WASTE TONER SENSOR плата ASS'Y |
| 6 | RG5-6967-000 запросить цену → | REGISTRATION SENSOR плата ASS'Y |
| 7 | RH7-7146-000 запросить цену → | DENSITY SENSOR узел |
| 8 | RG5-6964-000 запросить цену → | TONER SENSOR плата ASS'Y |
| 9 | RG5-7124-000 запросить цену → | SUB H.V.T. плата ASS'Y |
| 10 | RG1-4344-000 запросить цену → | INTERFACE CONTROLLER плата ASS'Y |
комментарии
