Canon imageCLASS LBP 1210 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- FIGURE 100
- SEE FIGURE 105
- SEE FIGURE 102
- RIGHT PLATE ASS’Y
- FIGURE 110
- PAPER PICK-UP ASS’Y (2/2)
- FIXING ASS’Y

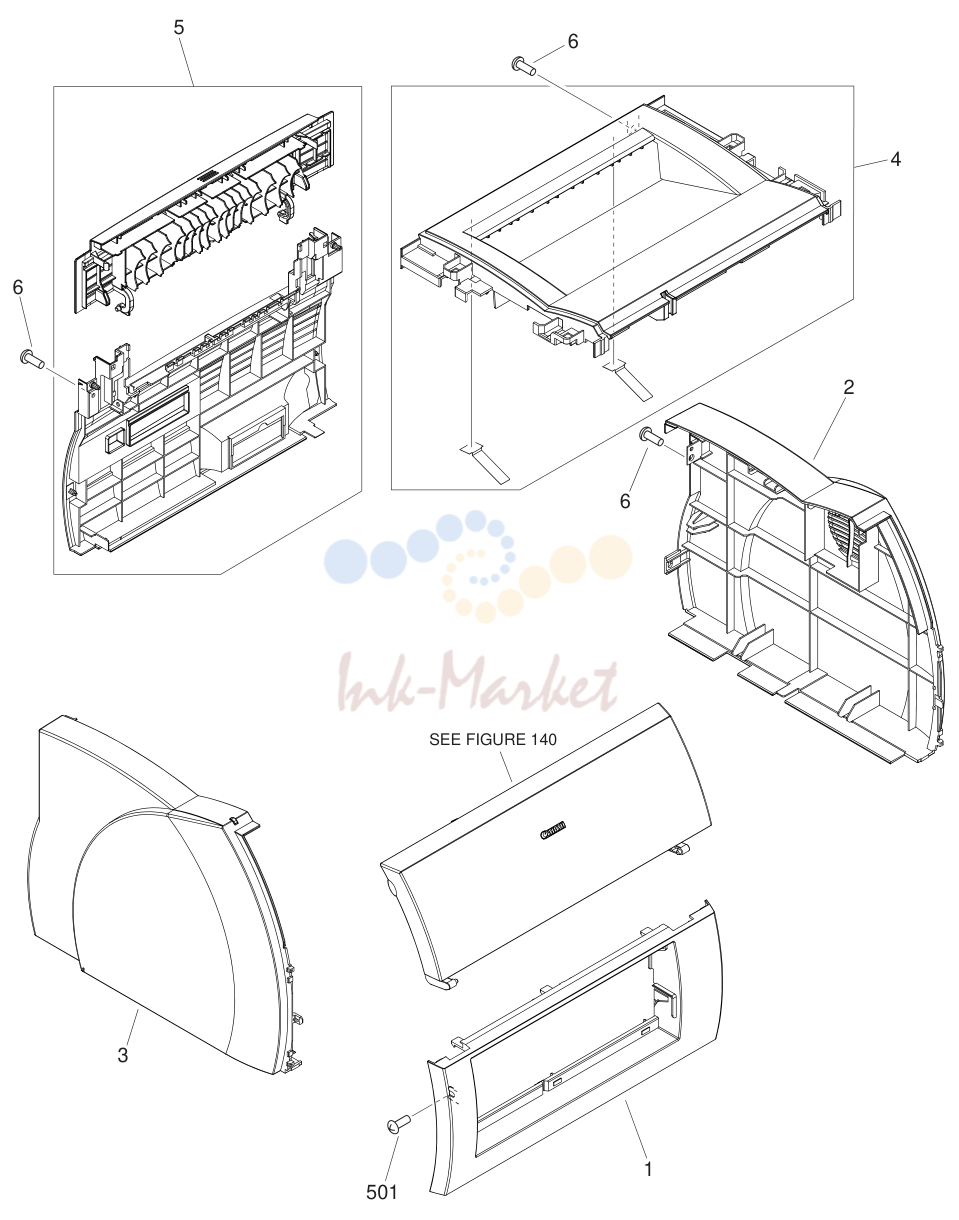

FIGURE 100
| № | Артикул | Наименование |
|---|---|---|
| 1 | RA0-1486-000 запросить цену → | COVER, FRONT |
| 2 | RA0-1483-000 запросить цену → | COVER, RIGHT |
| 3 | RF0-1107-000 запросить цену → | COVER, LEFT |
| 4 | RF0-1108-000 запросить цену → | COVER, TOP |
| 5 | RG0-1142-000 запросить цену → | REAR COVER ASS’Y |
| 6 | XA9-0849-000 запросить цену → | SCREW, RS, M3X6 |
| 501 | XB4-7400-805 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 102 | RG0-1002-000 запросить цену → | LEFT PLATE ASS’Y |
| 1 | RA0-1197-000 запросить цену → | FOOT |

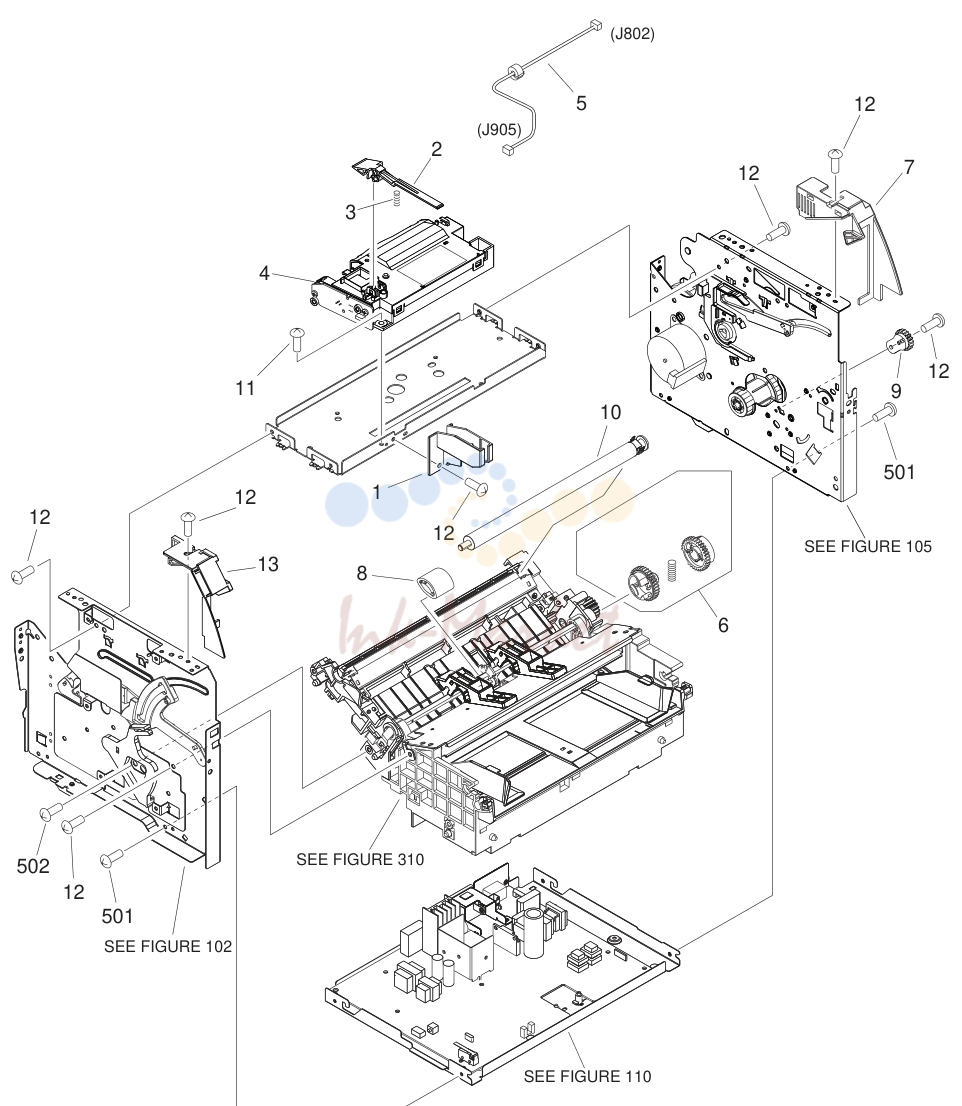

SEE FIGURE 105
| № | Артикул | Наименование |
|---|---|---|
| 1 | RA0-1181-000 запросить цену → | GUIDE, SHUTTER |
| 2 | RA0-1182-000 запросить цену → | LEVER, SHUTTER |
| 3 | RA0-1169-000 запросить цену → | SPRING, COMPRESSION |
| 4 | RG9-1486-000 запросить цену → | SCANNER ASS’Y |
| 5 | RG0-1074-000 запросить цену → | CABLE, SCANNER MOTOR J802, J905 |
| 6 | RG0-1020-000 запросить цену → | PICK-UP GEAR ASS’Y |
| 7 | RA0-1184-000 запросить цену → | COVER, SUPPORT |
| 8 | RF0-1008-000 запросить цену → | ROLLER, PICK-UP |
| 9 | RA0-1172-000 запросить цену → | GEAR, 17T |
| 10 | RG9-1483-000 запросить цену → | TRANSFER ROLLER ASS’Y |
| 11 | XA9-1291-000 запросить цену → | SCREW, RS, M3X8 |
| 12 | XA9-0849-000 запросить цену → | SCREW, RS, M3X6 |
| 13 | RA0-1489-000 запросить цену → | COVER, SUPPORT |
| 501 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 502 | XB2-7400-805 запросить цену → | SCREW,W/WASHER,M4X8 |

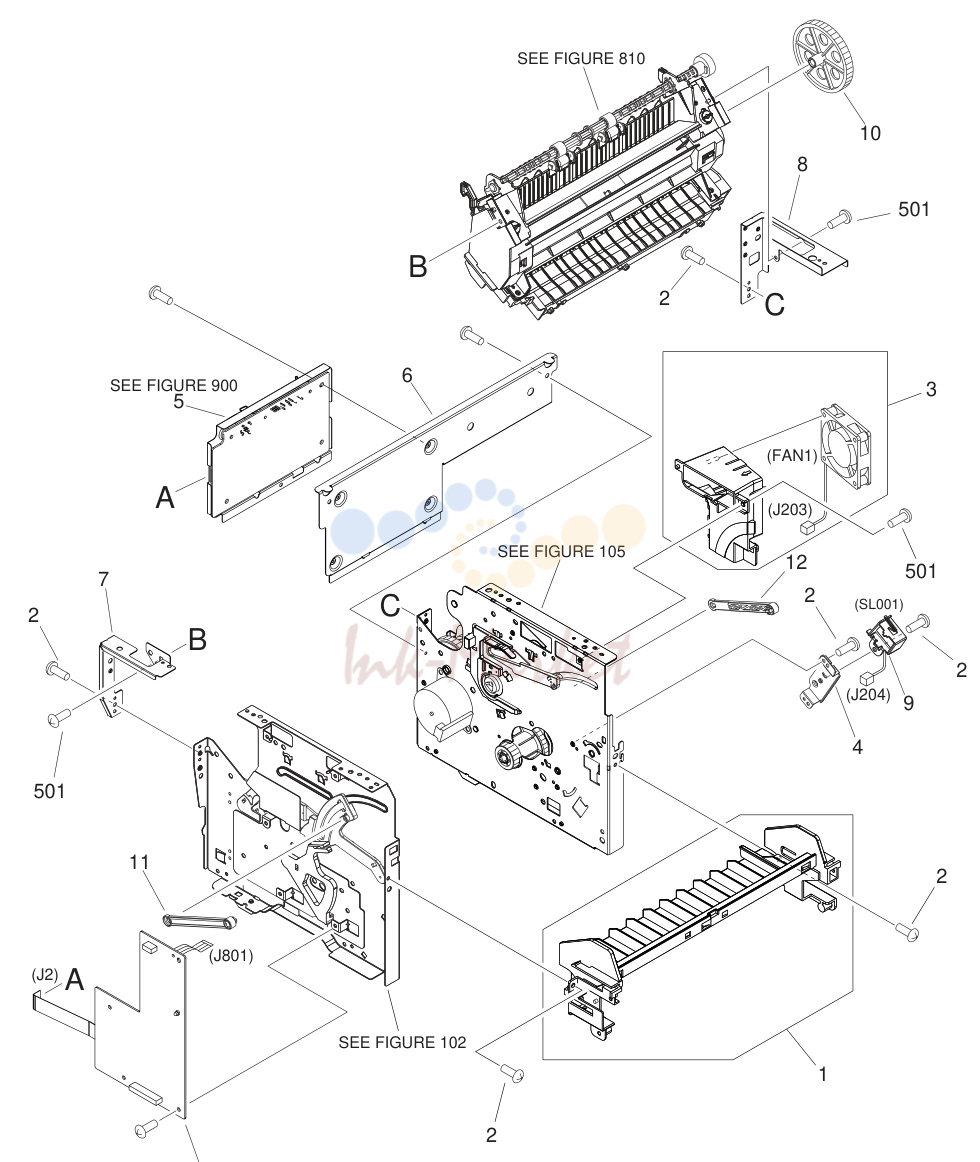

SEE FIGURE 102
| № | Артикул | Наименование |
|---|---|---|
| 1 | RG0-1022-000 запросить цену → | FRONT GUIDE ASS’Y |
| 2 | XA9-0849-000 запросить цену → | SCREW, RS, M3X6 |
| 3 | RG0-1030-000 запросить цену → | FAN ASS’Y |
| 4 | RA0-1173-000 запросить цену → | HOLDER, LEVER |
| 5 | RG1-4158-000 запросить цену → | INTERFACE CONTROLLER плата ASS’Y SEE FIGURE 900 |
| 6 | RA0-1502-000 запросить цену → | PLATE, плата MOUNT |
| 7 | RA0-1504-000 запросить цену → | PLATE |
| 8 | RA0-1505-000 запросить цену → | PLATE |
| 9 | RH7-5315-000 запросить цену → | SOLENOID, DC24V SL001, J204 |
| 10 | RA0-1176-000 запросить цену → | GEAR, 69T |
| 11 | RA0-1023-000 запросить цену → | LINK, CONNECTING |
| 13 | RG0-1144-000 запросить цену → | INTERMEDIATE плата ASS’Y SEE FIGURE 900 |
| 501 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

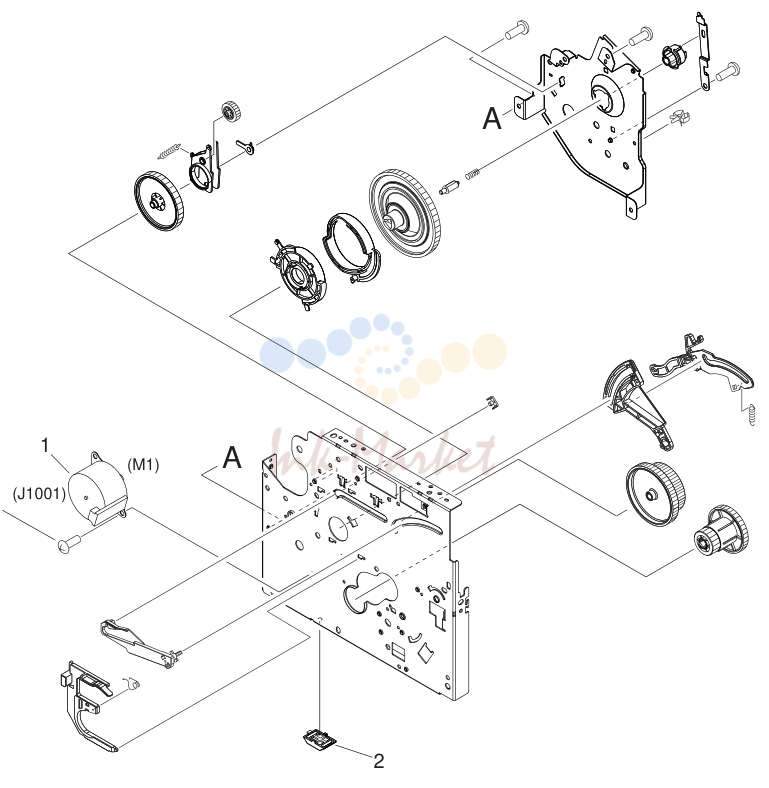

RIGHT PLATE ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 105 | RG0-1001-000 запросить цену → | RIGHT PLATE ASS’Y |
| 1 | RH7-1473-020 запросить цену → | MOTOR, STEPPING M1, J1001 |
| 2 | RA0-1197-000 запросить цену → | FOOT |
| 3 | XA9-0849-000 запросить цену → | SCREW, RS, M3X6 |

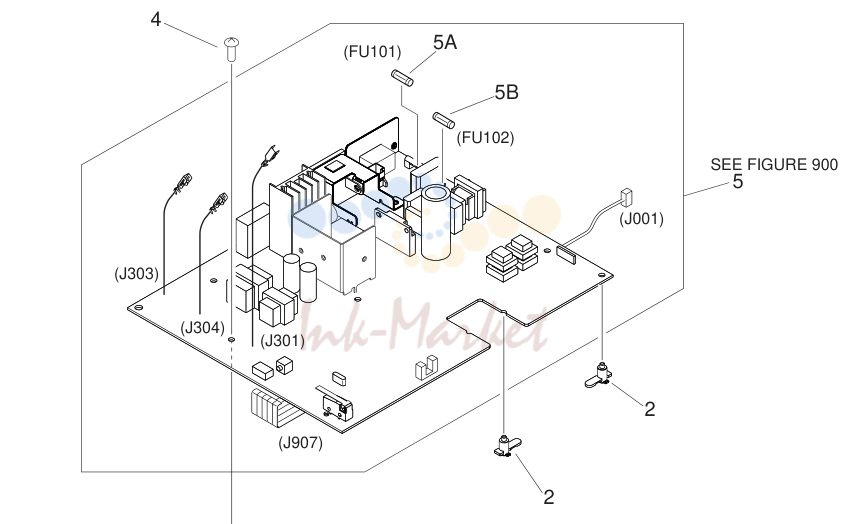

FIGURE 110
| № | Артикул | Наименование |
|---|---|---|
| 1 | RA0-1127-000 запросить цену → | CASE, ENGINE CONTROLLER |
| 2 | RA0-1128-000 запросить цену → | SPACER, плата |
| 3 | WT2-5694-000 запросить цену → | SADDLE, WIRE |
| 4 | XA9-1016-000 запросить цену → | SCREW, W/WASHER,M3X6 |
| 5 | RG0-1136-000 запросить цену → | ENGINE CONTROLLER плата ASS’Y SEE FIGURE 900 |
| RG0-1138-000 запросить цену → | ENGINE CONTROLLER плата ASS’Y SEE FIGURE 900 | |
| VD7-0211-002 запросить цену → | FUSE, AC125V, 10A 100-127V FU101 | |
| VD7-0645-001 запросить цену → | FUSE, 250V, 5A 220-240V FU101 | |
| RH3-8002-000 запросить цену → | FUSE, 125V, 2.5A 100-127V FU102 | |
| 140 | RG0-1141-000 запросить цену → | CARTRIDGE COVER ASS’Y |

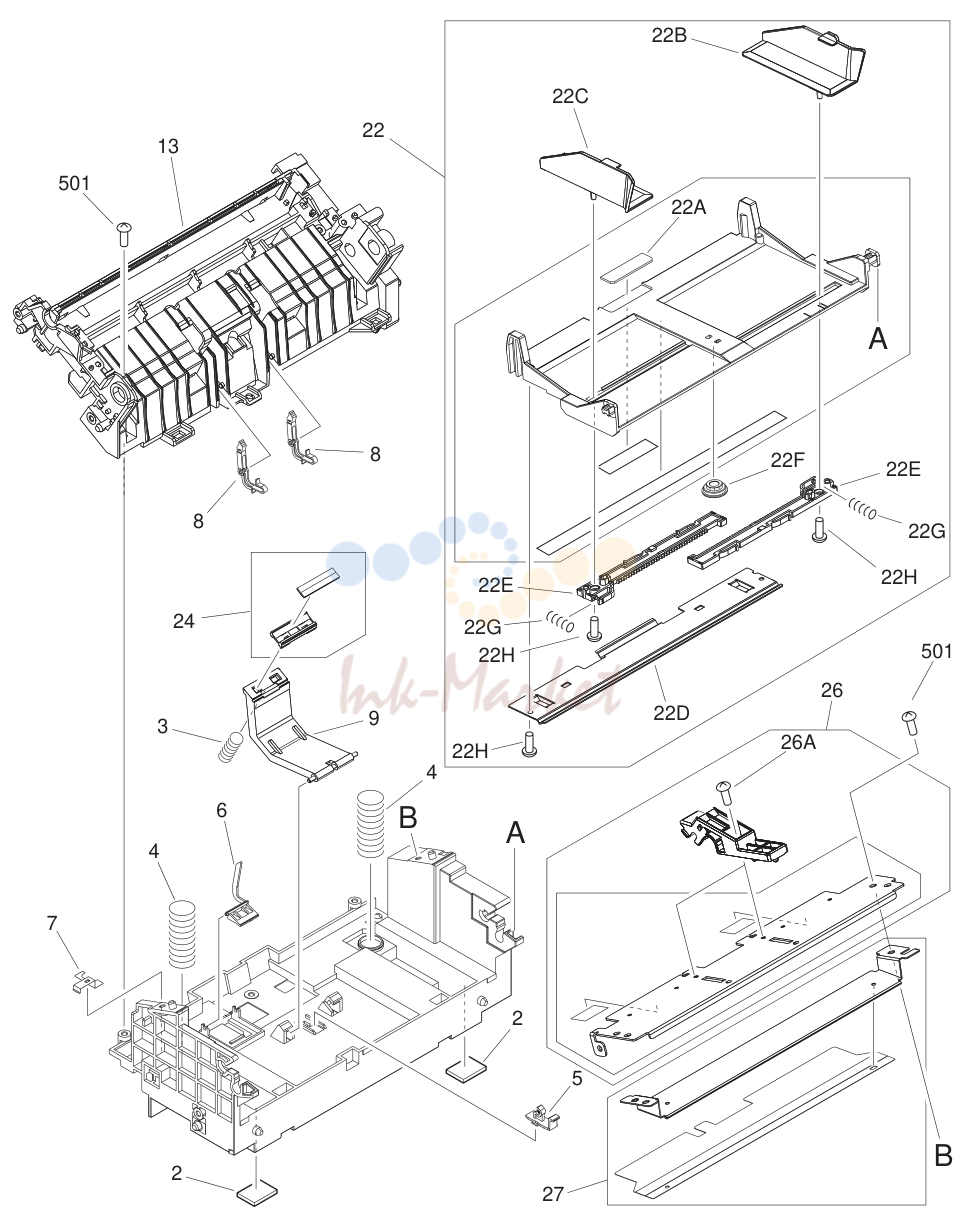

PAPER PICK-UP ASS’Y (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 310 | RG0-1003-030 запросить цену → | PAPER PICK-UP ASS’Y |
| 1 | RA0-1057-000 запросить цену → | SPRING, TORSION |
| 2 | RA0-1003-000 запросить цену → | FOOT, RUBBER |
| 3 | RA0-1060-000 запросить цену → | SPRING, COMPRESSION |
| 4 | RA0-1061-000 запросить цену → | SPRING, COMPRESSION |
| 5 | RA0-1062-000 запросить цену → | HOOK, PAD |
| 6 | RA0-1063-000 запросить цену → | LEVER, PAPER SENSOR |
| 7 | RA0-1064-000 запросить цену → | PLATE, GROUNDING |
| 8 | RA0-1065-000 запросить цену → | ARM |
| 9 | RA0-1066-000 запросить цену → | HOLDER, PAD |
| 10 | RA0-1072-000 запросить цену → | PLATE, GROUNDING |
| 11 | RA0-1035-000 запросить цену → | SPRING, TORSION |
| 12 | RA0-1036-000 запросить цену → | BUSHING |
| 13 | RA0-1037-000 запросить цену → | FRAME |
| 14 | RA0-1038-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 15 | RA0-1039-000 запросить цену → | PLATE, GROUNDING |
| 16 | RA0-1040-000 запросить цену → | SPRING, COMPRESSION |
| 17 | RA0-1158-000 запросить цену → | SPRING, COMPRESSION |
| 18 | RA0-1044-000 запросить цену → | GUIDE, TRANSFER |
| 19 | RA0-1047-000 запросить цену → | GEAR, 31T/19T |
| 20 | RA0-1049-000 запросить цену → | RATCHET |
| 21 | RA0-1050-000 запросить цену → | SPRING, COMPRESSION |
| 22 | RG0-1006-000 запросить цену → | PAPER LIFTING PLATE ASS’Y |
| RA0-1051-000 запросить цену → | SHEET, SEPARATION | |
| RA0-1053-000 запросить цену → | GUIDE, PAPER, RIGHT | |
| RA0-1054-000 запросить цену → | GUIDE, PAPER, LEFT | |
| RA0-1055-000 запросить цену → | PLATE | |
| RA0-1056-000 запросить цену → | RACK | |
| RA0-1193-000 запросить цену → | GEAR, 18T | |
| RA0-1199-000 запросить цену → | SPRING, COMPRESSION | |
| XB4-7300-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M3X8 | |
| 23 | RG0-1007-020 запросить цену → | PAPER PICK-UP SHAFT ASS’Y |
| RA0-1067-020 запросить цену → | MOUNT, ROLLER | |
| RA0-1068-000 запросить цену → | CAP | |
| RA0-1070-000 запросить цену → | CAM | |
| RA0-1071-000 запросить цену → | CAM | |
| 24 | RF0-1014-020 запросить цену → | PAD, SEPARATION |
| 25 | RG0-1005-000 запросить цену → | FEED ROLLER HOLDER ASS’Y |
| RG0-1072-000 запросить цену → | PAPER SENSOR плата ASS’Y J211 | |
| 26 | RG0-1018-000 запросить цену → | FRONT STAY ASS’Y |
| XA9-0849-000 запросить цену → | SCREW, RS, M3X6 | |
| 27 | RF0-1006-000 запросить цену → | PLATE, MANUAL PAPER FEED GUIDE |
| 28 | RA0-1200-000 запросить цену → | SPRING, TORSION |
| 29 | XA9-1206-000 запросить цену → | SCREW, W/WASHER, M4X12 |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 320 | RG0-1139-000 запросить цену → | PICK-UP TRAY ASS’Y |
| 330 | RG0-1140-000 запросить цену → | PAPER PICK-UP COVER ASS’Y |

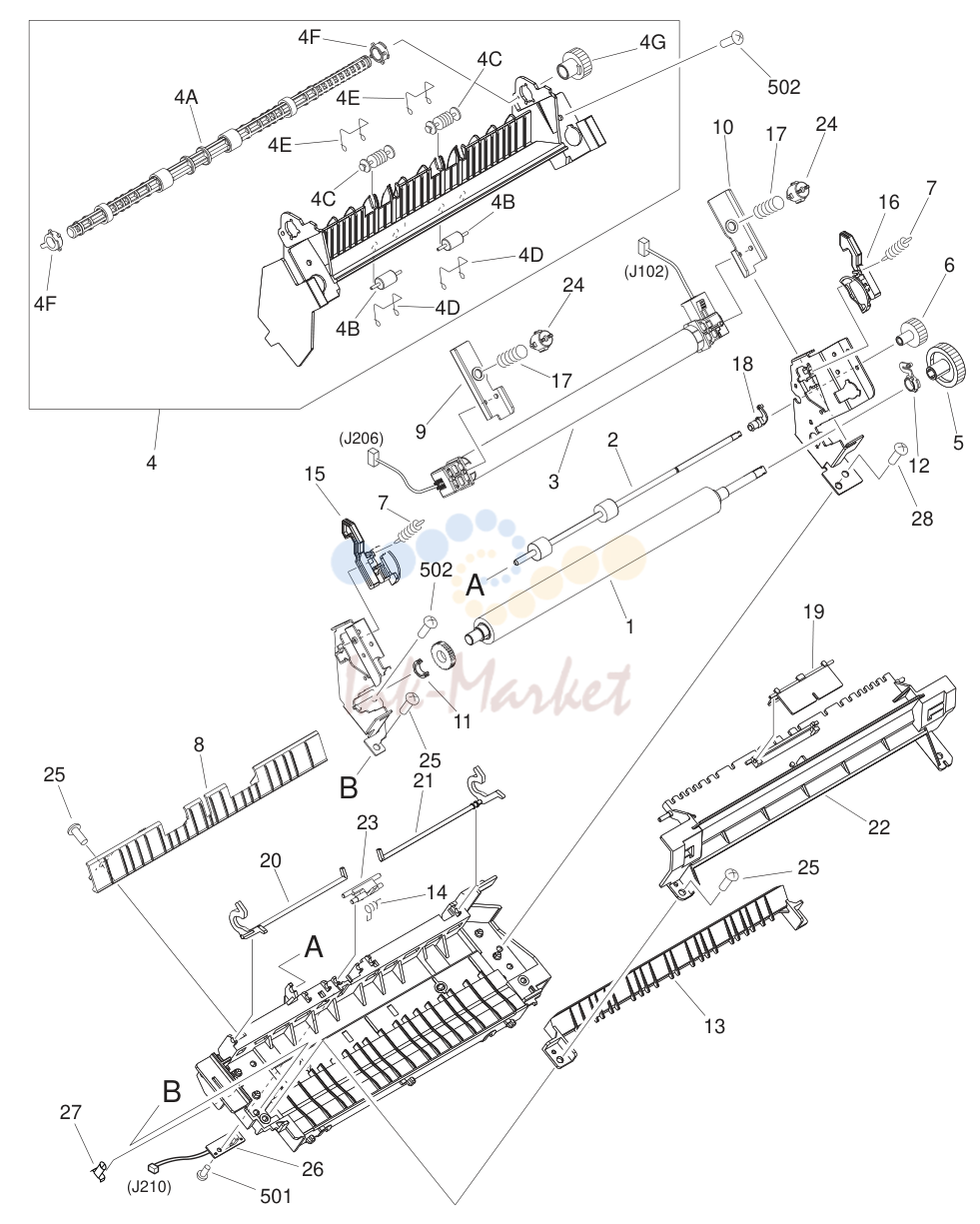

FIXING ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 810 | RG0-1008-000 запросить цену → | FIXING ASS’Y 100-127V |
| RG0-1026-000 запросить цену → | FIXING ASS’Y 220-240V | |
| 1 | RF0-1002-000 ✓ в наличии | ROLLER, PRESSURE |
| 2 | RF0-1003-000 запросить цену → | ROLLER, FACE-UP |
| 3 | RG0-1009-000 запросить цену → | FIXING FILM ASS’Y 100-127V, J102, J206 |
| RG0-1027-000 запросить цену → | FIXING FILM ASS’Y 220-240V, J102, J206 | |
| 4 | RG0-1010-030 запросить цену → | FACE-DOWN DELIVERY ASS’Y |
| RF0-1004-030 запросить цену → | ROLLER, FACE-DOWN | |
| RA0-1111-000 запросить цену → | ROLLER, FACE-UP | |
| RA0-1112-000 запросить цену → | ROLLER, FACE-DOWN | |
| RA0-1115-000 запросить цену → | SPRING, TORSION | |
| RA0-1116-000 запросить цену → | SPRING, TORSION | |
| RA0-1117-000 запросить цену → | BUSHING | |
| RA0-1118-000 запросить цену → | GEAR, 19T | |
| 5 | RA0-1088-000 запросить цену → | GEAR, 29T |
| 6 | RA0-1089-000 запросить цену → | GEAR, 17T |
| 7 | RA0-1090-000 запросить цену → | SPRING, TENSION |
| 8 | RA0-1091-000 запросить цену → | GUIDE, PAPER DELIVERY |
| 9 | RA0-1092-000 запросить цену → | PLATE, PRESSURE |
| 10 | RA0-1093-000 запросить цену → | PLATE, PRESSURE |
| 11 | RA0-1094-000 запросить цену → | BUSHING |
| 12 | RA0-1095-000 запросить цену → | BUSHING |
| 13 | RA0-1096-000 запросить цену → | GUIDE, PAPER |
| 14 | RA0-1099-000 запросить цену → | SPRING, TORSION |
| 15 | RA0-1100-000 запросить цену → | LEVER, PRESSURE RELEASE |
| 16 | RA0-1101-000 запросить цену → | LEVER, PRESSURE RELEASE |
| 17 | RA0-1103-000 запросить цену → | SPRING, COMPRESSION |
| 18 | RA0-1104-000 запросить цену → | BUSHING |
| 19 | RA0-1105-000 запросить цену → | FLAG |
| 20 | RA0-1106-000 запросить цену → | LEVER, SENSOR |
| 21 | RA0-1107-000 запросить цену → | LEVER, SENSOR |
| 22 | RA0-1108-000 запросить цену → | COVER, FIXING |
| 23 | RA0-1110-000 запросить цену → | FLAG, SENSOR |
| 24 | RA0-1189-000 запросить цену → | RETAINER, SPRING |
| 25 | XA9-1292-000 запросить цену → | SCREW, M4X14 |
| 26 | RG0-1082-000 запросить цену → | DELIVERY SENSOR плата ASS’Y J210 |
| 27 | RA0-1121-000 запросить цену → | PLATE, CONTACT |
| 28 | XA9-1206-000 запросить цену → | SCREW, W/WASHER, M4X12 |
| 501 | XB4-7300-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M3X8 |
| 502 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 1 | RG0-1136-000 запросить цену → | ENGINE CONTROLLER плата ASS’Y 100-127V |
| RG0-1138-000 запросить цену → | ENGINE CONTROLLER плата ASS’Y 220-240V | |
| 2 | RG0-1144-000 запросить цену → | INTERMEDIATE плата ASS’Y |
| 3 | RG1-4158-000 запросить цену → | INTERFACE CONTROLLER плата ASS’Y |
