Canon imageCLASS LBP 1120 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS,PANELS,ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- ELECTRICAL COMPONENTS в сборе
- FEEDER в сборе

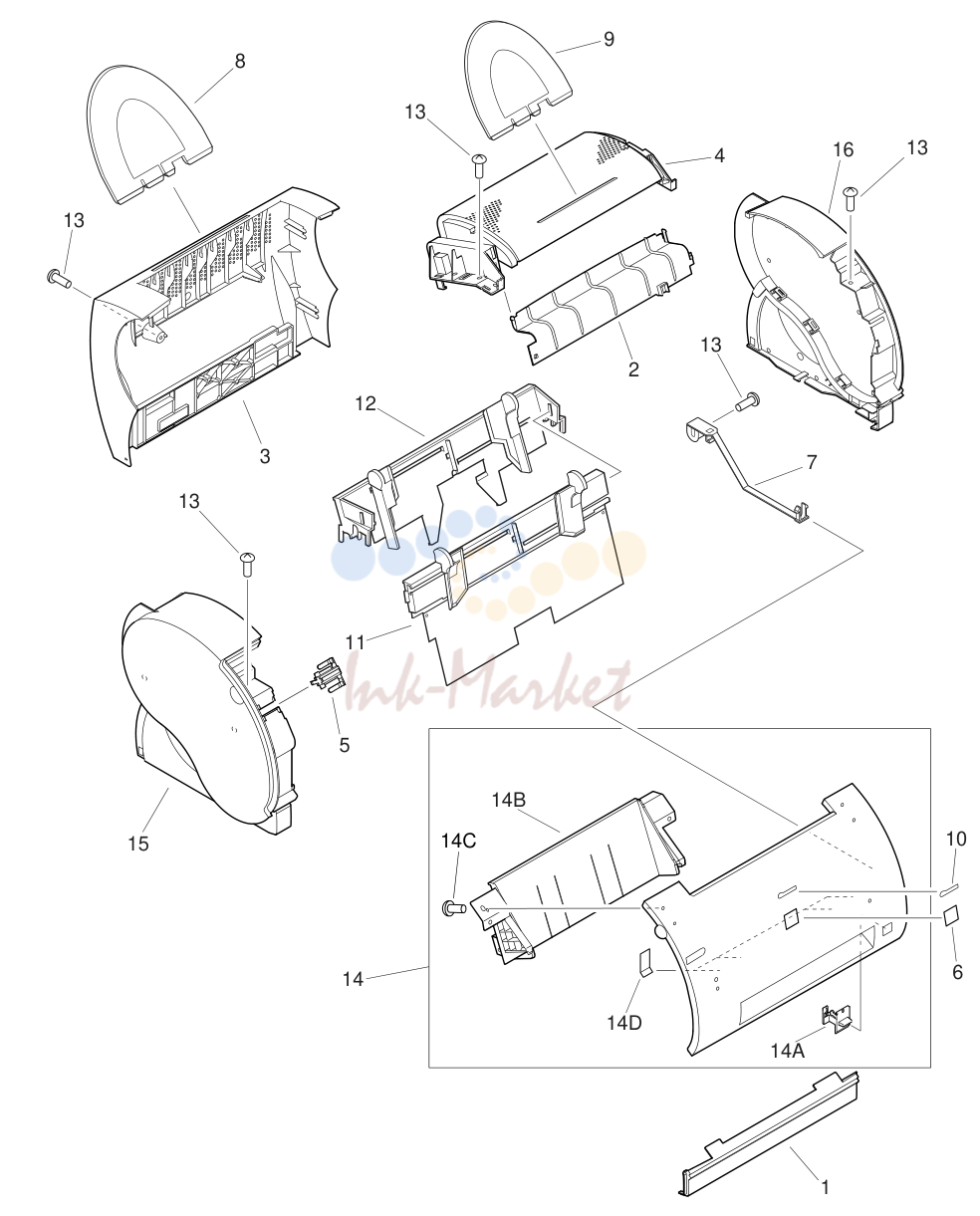

EXTERNAL COVERS,PANELS,ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB3-0760-000 запросить цену → | PANEL, FRONT |
| 2 | RB3-0761-000 запросить цену → | PANEL, SHIELD |
| 3 | RB3-0762-000 запросить цену → | PANEL, REAR |
| 4 | RB3-0763-000 запросить цену → | PANEL, UPPER |
| 5 | RB3-0775-000 запросить цену → | WINDOW, LED |
| 6 | RB3-0834-000 запросить цену → | LABEL, LASER SHOT |
| 7 | RB3-0803-000 запросить цену → | JOINT, OPEN/CLOSE |
| 8 | RB3-0771-000 запросить цену → | TRAY, PICK-UP, SUB |
| 9 | RB3-0772-000 запросить цену → | TRAY, DELIVERY, SUB |
| 10 | RB3-0805-000 запросить цену → | LABEL, CANON LOGO |
| 11 | RG5-7247-000 запросить цену → | MANUAL FEED TRAY ASS'Y |
| 12 | RG5-7248-000 запросить цену → | MULTI PURPOSE TRAY ASS'Y |
| 13 | XA9-1262-000 запросить цену → | SCREW,W/WASHER,M4X10 |
| 14 | RG5-7257-000 запросить цену → | PANEL, CARTRIDGE |
| RB3-0774-000 запросить цену → | LEVER, DEFLECTOR | |
| RG5-7258-000 запросить цену → | TRAY, FACE DOWN | |
| XA9-0605-000 запросить цену → | SCREW,P,M4X8 | |
| RB2-4009-000 запросить цену → | SHEET, FACE DOWN | |
| 15 | RG5-7260-000 запросить цену → | PANEL, LEFT |
| 16 | RG5-7268-000 запросить цену → | PANEL, RIGHT |

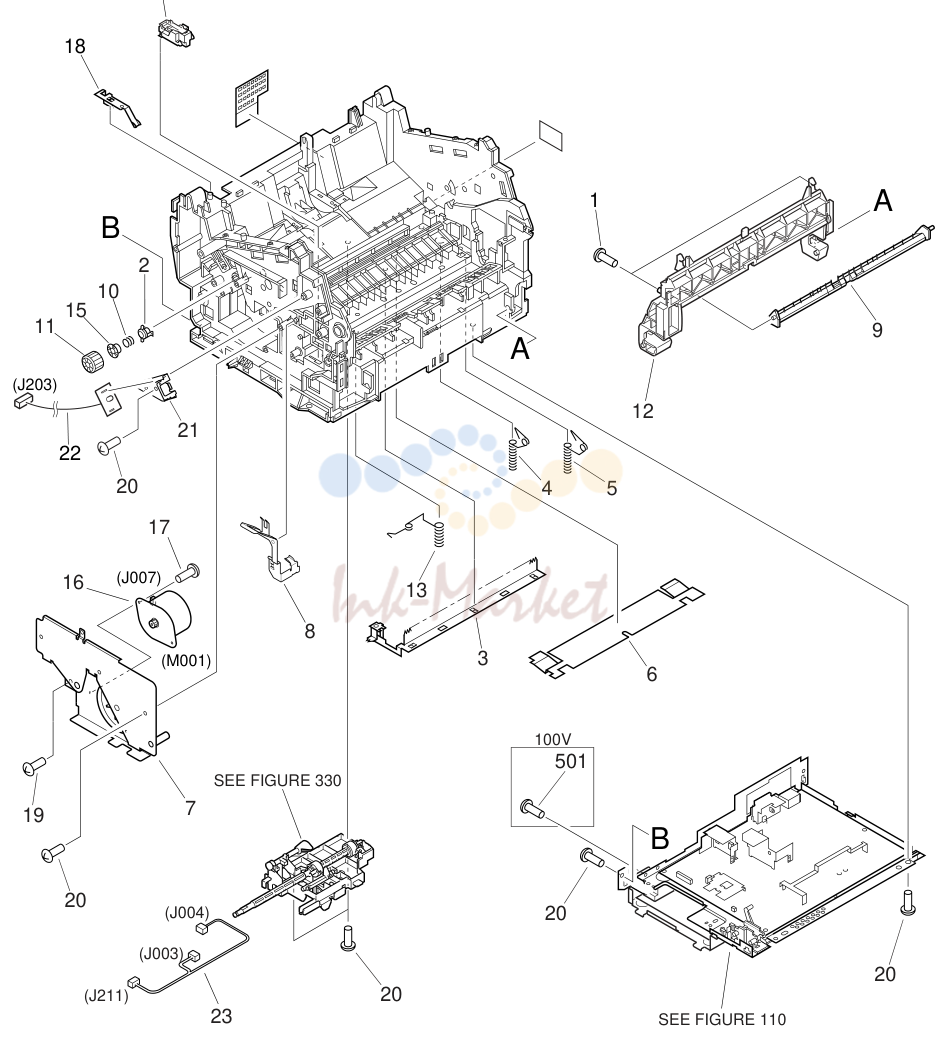

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | XA9-0605-000 запросить цену → | SCREW,P,M4X8 |
| 2 | RB2-3946-000 запросить цену → | BUSHING |
| 3 | RB2-3951-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 4 | RB2-3952-000 запросить цену → | SPRING, TORSION |
| 5 | RB2-3953-000 запросить цену → | SPRING, TORSION |
| 6 | RB2-4054-000 запросить цену → | SHEET, TRANSFER |
| 7 | RF5-4185-000 запросить цену → | PLATE, DRIVE |
| 8 | RB2-3959-000 запросить цену → | SPRING, LEAF, LEFT |
| 9 | RB3-0755-000 запросить цену → | DEFLECTOR |
| 10 | RS6-2125-000 запросить цену → | SPRING, COMPRESSION |
| 11 | RS7-0522-000 запросить цену → | GEAR, 23T |
| 12 | RG5-7243-000 запросить цену → | FACE DOWN GUIDE в сборе |
| 13 | RB2-4042-000 запросить цену → | SPRING, TORSION |
| 14 | RF5-4189-000 запросить цену → | HOLDER, FIXING |
| 15 | RB2-4036-000 запросить цену → | RATCHET |
| 16 | RH7-1597-000 запросить цену → | MOTOR, MAIN M001,J007 |
| 17 | XA9-0267-000 запросить цену → | SCREW,TP,M3X6 |
| 18 | RB9-0538-000 запросить цену → | PLATE, GROUNDING |
| 19 | XA9-0779-000 запросить цену → | SCREW,W/WASHER,M3X6 |
| 20 | XA9-1262-000 запросить цену → | SCREW,W/WASHER,M4X10 |
| 21 | RB3-0776-000 запросить цену → | HOLDER, LED |
| 22 | RG5-7267-000 запросить цену → | DISPLAY плата в сборе |
| 23 | RG5-4617-000 запросить цену → | CABLE, SENSOR J003,004,211 |
| 501 | XB2-7400-606 запросить цену → | SCREW,W/WASHER,M4X6 100V |

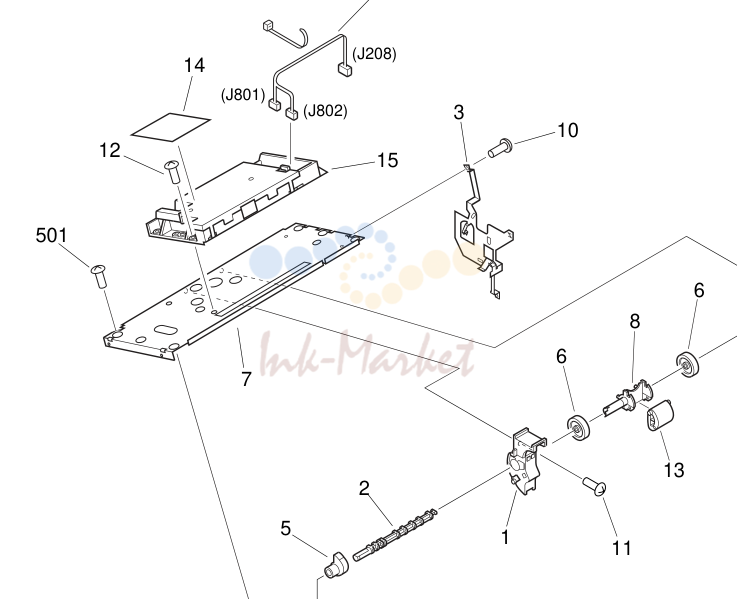

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RG5-7269-000 запросить цену → | ROLLER HOLDER ASS'Y |
| 2 | RB3-0806-000 запросить цену → | SHAFT |
| 3 | RB2-3944-000 запросить цену → | SPRING, LEAF |
| 4 | RB2-3945-000 запросить цену → | FOOT |
| 5 | RB3-0808-000 запросить цену → | CAM |
| 6 | RB3-0815-000 запросить цену → | ROLLER |
| 7 | RB3-0788-000 запросить цену → | MOUNT, SCANNER |
| 8 | RB3-0816-000 запросить цену → | SHAFT, ROLLER |
| 9 | RG5-7254-000 запросить цену → | GEAR в сборе |
| 10 | XA9-0779-000 запросить цену → | SCREW,W/WASHER,M3X6 |
| 11 | XA9-1223-000 запросить цену → | SCREW, TP, M3X6 |
| 12 | XA9-1162-000 запросить цену → | SCREW,W/WASHER,M3X10 |
| 13 | RB2-4026-000 запросить цену → | ROLLER |
| 14 | RA0-1202-000 запросить цену → | LABEL, "WARNING LASER" |
| 15 | RG5-7265-000 запросить цену → | LASER/SCANNER узел SEE NOTE |
| 16 | RG5-4616-000 запросить цену → | CABLE, SCANNER J208,801,802 |
| 501 | XB4-7401-209 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X12 |

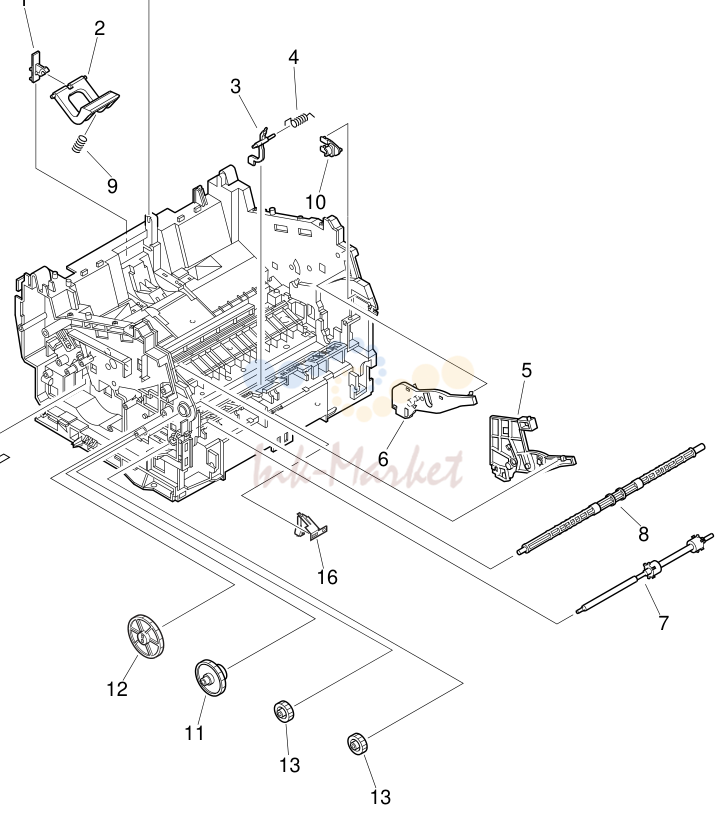

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-3947-000 запросить цену → | HOLDER, PAD |
| 2 | RF5-2886-000 запросить цену → | ARM, PAD |
| 3 | RB3-0809-000 запросить цену → | FLAG, SENSOR |
| 4 | RB2-3961-000 запросить цену → | SPRING, TORSION |
| 5 | RF5-4187-000 запросить цену → | GUIDE, CARTRIDGE, LEFT |
| 6 | RF5-4188-000 запросить цену → | GUIDE, CARTRIDGE, RIGHT |
| 7 | RF5-2822-000 запросить цену → | ROLLER, FACE-UP |
| 8 | RF5-4184-000 запросить цену → | ROLLER, FACE-DOWN |
| 9 | RS5-2502-000 запросить цену → | SPRING, COMPRESSION |
| 10 | RB2-4016-000 запросить цену → | STOP, SLIDE |
| 11 | RS6-0565-000 запросить цену → | GEAR, 15T/99T |
| 12 | RS6-0567-000 запросить цену → | GEAR, 46T |
| 13 | RS7-0526-000 запросить цену → | GEAR, 20T |
| 14 | RS6-2122-000 запросить цену → | SPRING, COMPRESSION |
| 15 | RG5-7255-000 запросить цену → | PAPER GUIDE PLATE в сборе |
| 16 | RB2-4219-000 запросить цену → | PLATE, GROUNDING |
| 17 | RB3-0773-000 запросить цену → | SHEET, MOTOR |

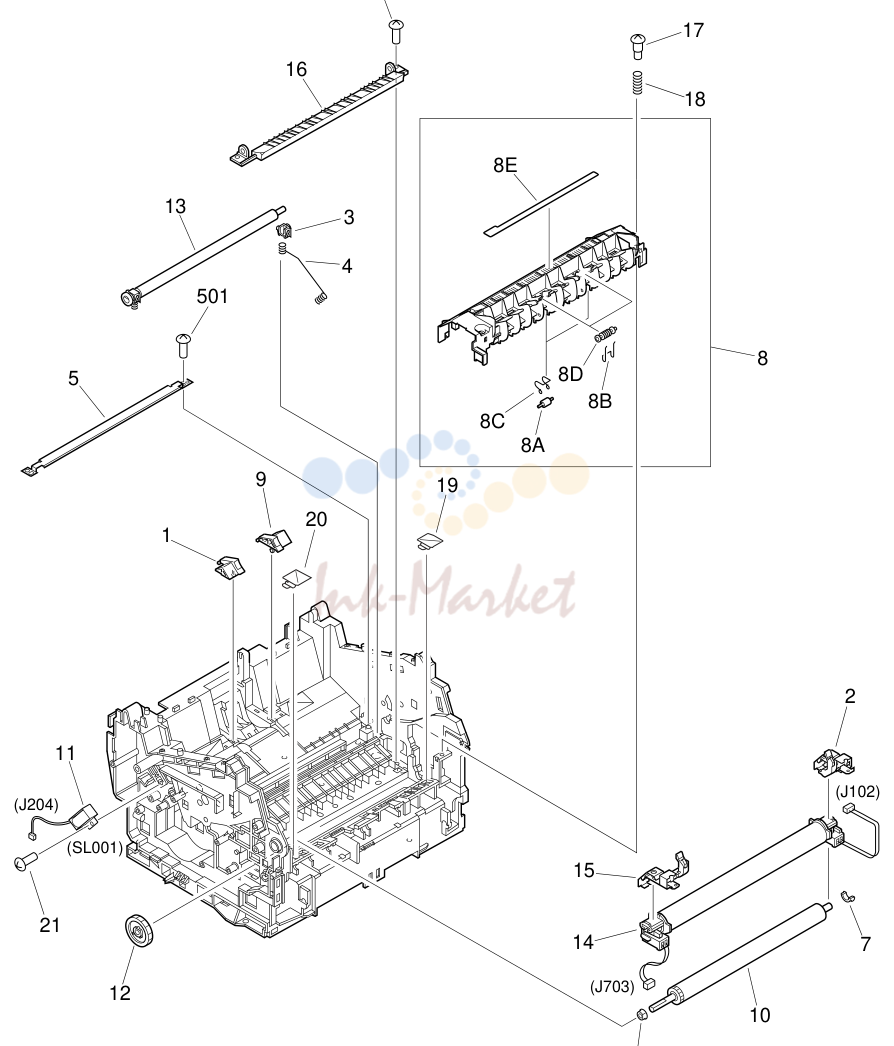

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | RF5-2820-000 запросить цену → | PAD, RUBBER, LEFT |
| 2 | RG5-7262-000 запросить цену → | FIXING PRESSURE ASS'Y, RIGHT |
| 3 | RB2-3939-000 запросить цену → | BUSHING, RIGHT |
| 4 | RB2-3940-000 запросить цену → | SPRING, COMPRESSION |
| 5 | RB2-3950-000 запросить цену → | GUIDE, TRANSFER |
| 6 | RB2-3956-000 запросить цену → | BUSHING, LEFT |
| 7 | RB2-3957-000 запросить цену → | BUSHING, RIGHT |
| 8 | RG5-7271-000 запросить цену → | DELIVERY FRAME в сборе |
| RB2-4222-000 запросить цену → | ROLLER, FACE UP | |
| RB1-7286-000 запросить цену → | SPRING, WIRE | |
| RB1-7287-000 запросить цену → | SPRING, WIRE | |
| RB2-4223-000 запросить цену → | ROLLER, FACE DOWN | |
| RS5-8543-000 запросить цену → | LABEL, "WARNING HIGH TEMP" | |
| 9 | RF5-2821-000 запросить цену → | PAD, RUBBER, RIGHT |
| 10 | RF5-3242-000 запросить цену → | ROLLER, PRESSURE |
| 11 | RH7-5227-000 запросить цену → | SOLENOID SL001,J204 |
| 12 | RS6-0566-000 запросить цену → | GEAR, 34T |
| 13 | RG5-4594-000 запросить цену → | TRANSFER в сборе |
| 14 | RG5-7270-000 запросить цену → | FIXING FILM в сборе 100V J102,703 |
| RG5-7390-000 запросить цену → | FIXING FILM в сборе 120V J102,703 | |
| RG5-7278-000 запросить цену → | FIXING FILM в сборе 220V J102,703 | |
| 15 | RG5-7261-000 запросить цену → | FIXING PRESSURE ASS'Y, LEFT |
| 16 | RB2-3958-000 запросить цену → | GUIDE, FIXING |
| 17 | RS5-9134-000 запросить цену → | SCREW, STEPPED, M3 |
| 18 | RS6-2124-000 запросить цену → | SPRING, COMPRESSION |
| 19 | RB2-4432-000 запросить цену → | SUB GUIDE, RIGHT |
| 20 | RB2-4431-000 запросить цену → | SUB GUIDE, LEFT |
| 21 | XA9-1262-000 запросить цену → | SCREW,W/WASHER,M4X10 |
| 501 | XB4-7400-805 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 104 | XB4-7401-209 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X12 |

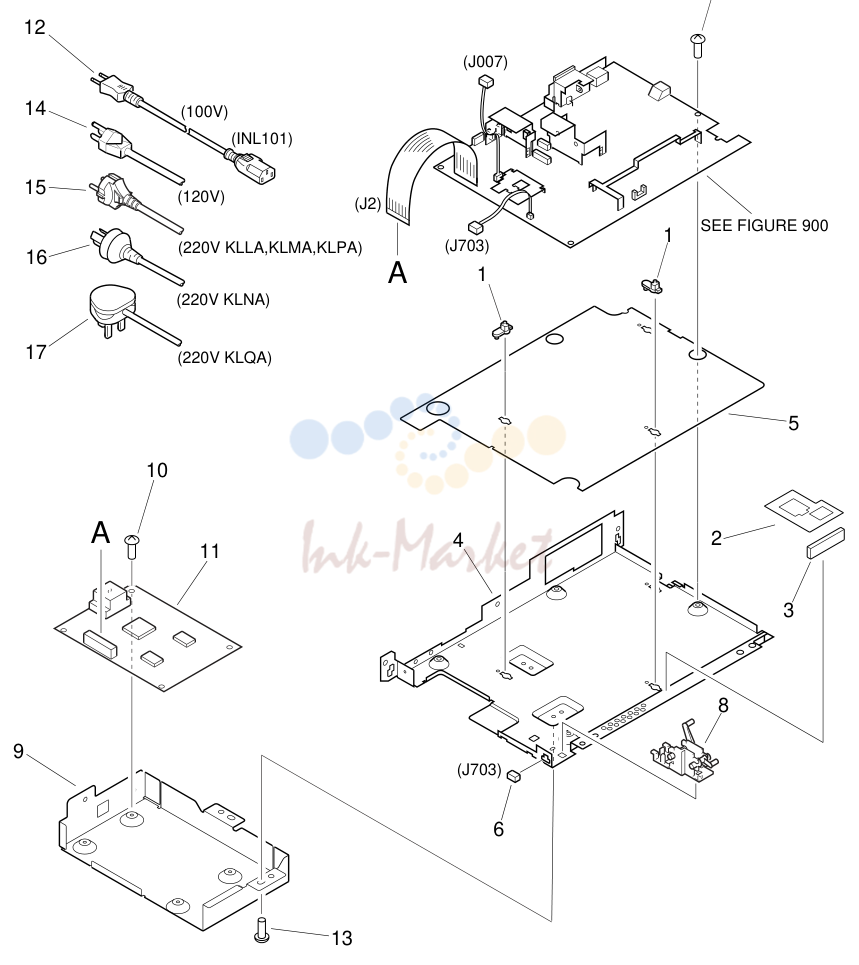

ELECTRICAL COMPONENTS в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB1-7303-000 запросить цену → | SPACER, плата |
| 2 | RB2-4327-000 запросить цену → | SEAL, SENSOR, 1 |
| 3 | RB2-4328-000 запросить цену → | SEAL, SENSOR, 2 |
| 4 | RB3-0779-000 запросить цену → | CASE, PRINTER CONTROLLER |
| 5 | RB3-0802-000 запросить цену → | SHEET, INSULATING |
| 6 | VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J703 |
| 7 | XA9-1238-000 запросить цену → | SCREW W/WASHER, M3X8 |
| 8 | RG5-7250-000 запросить цену → | DOOR SENSOR в сборе |
| 9 | RB3-0792-000 запросить цену → | MOUNT, INTERFACE CONTROLLER |
| 11 | RG1-4305-000 запросить цену → | INTERFACE CONTROLLER плата ASS'Y |
| 12 | RH2-5227-000 запросить цену → | CORD, POWER 100V INL101 |
| 13 | XA9-0779-000 запросить цену → | SCREW,W/WASHER,M3X6 |
| 14 | RH2-5127-000 запросить цену → | CORD, POWER 120V INL101 |
| 15 | RH2-5116-000 запросить цену → | CORD, POWER 220V KLLA,KLMA,KLPA |
| 16 | RH2-5344-000 запросить цену → | CORD, POWER 220V KLNA INL101 |
| 17 | RH2-5230-000 запросить цену → | CORD, POWER 220V KLQA |

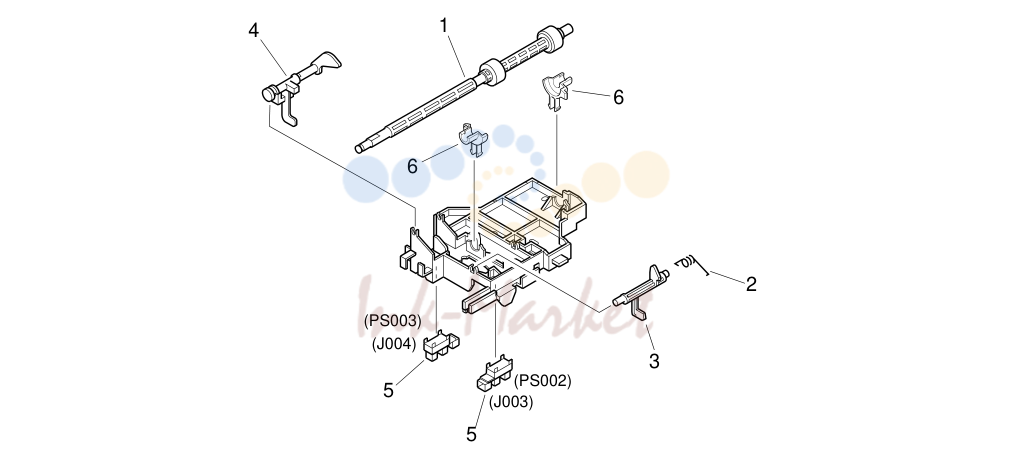

FEEDER в сборе
| № | Артикул | Наименование |
|---|---|---|
| 330 | RG5-7252-000 запросить цену → | FEEDER в сборе |
| 1 | RB2-3912-000 запросить цену → | ROLLER |
| 2 | RB2-3917-000 запросить цену → | SPRING, TORSION |
| 3 | RB2-3914-000 запросить цену → | LEVER, REGISTRATION SENSOR |
| 4 | RB3-0813-000 запросить цену → | LEVER, PAPER SENSOR |
| 5 | WG8-5362-000 запросить цену → | IC, TLP1241, PHOTO-INTERRUPTER PS002,003 J003,004 |
| 6 | RB2-3913-000 запросить цену → | BUSHING |
| 1 | RG5-7264-000 запросить цену → | ENGINE CONTROLLER плата в сборе 100/120V |
| RG5-7266-000 запросить цену → | ENGINE CONTROLLER плата в сборе 220V | |
| VD7-0211-002 запросить цену → | FUSE 125V 10A, 737010 100/120V | |
| VD7-0644-001 запросить цену → | FUSE, 250V, 4A 220V | |
| RH3-8002-000 запросить цену → | FUSE, 125V, 2.5A 100/120V |
