Canon imageCLASS D320 D340 L400 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Рисунок 1
- Рисунок 2
- Рисунок 3
- LEFT COVER, COPY BOARD COVER
- LEFT COVER, COPY BOARD COVER
- Рисунок 6
- SCNT BOARD, ECNT BOARD
- Рисунок 8
- Рисунок 9
- Рисунок 10
- Рисунок 11
- Рисунок 12
- Рисунок 13
- Рисунок 17
- Рисунок 18
- Рисунок 19
- MIDDLE DOCUMENT FEED ASS’Y
- Рисунок 24
- Рисунок 25
- Рисунок 26
- Рисунок 29
- Рисунок 31
- Рисунок 29

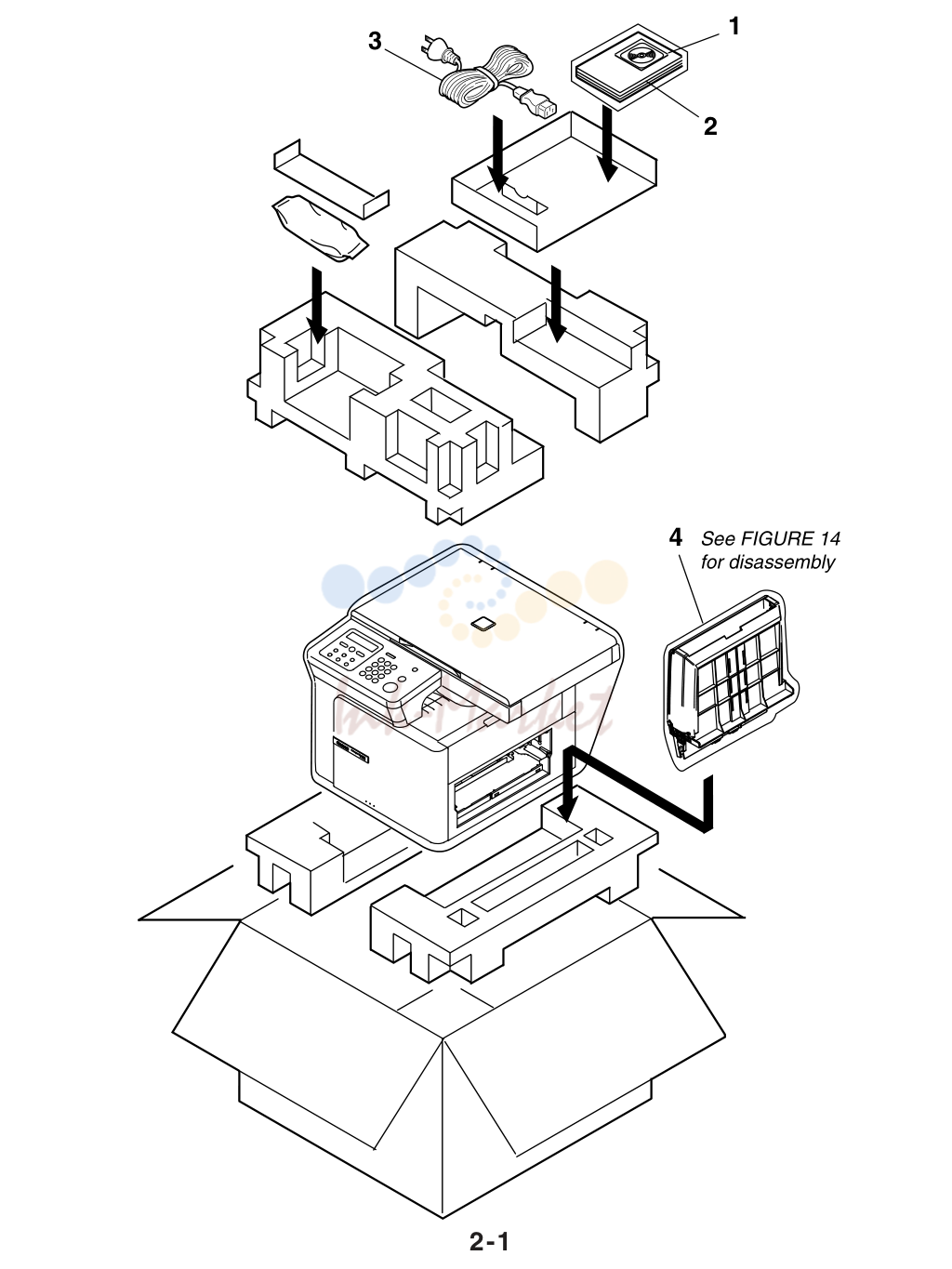

Рисунок 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | HH4-3720-000 запросить цену → | CD-ROM, PRINTER DRIVER UK GER FRN SWI AST SAF |
| 2 | HT1-2225-000 запросить цену → | REFERENCE GUIDE (ENGLISH) UK SAF |
| HT1-3124-000 запросить цену → | REFERENCE GUIDE(MODELE FRANCE) FRN | |
| HT1-5094-000 запросить цену → | REFERENCE GUIDE (DEUTSCH) GER SWI AST | |
| 3 | HH2-3215-000 запросить цену → | CORD, POWER SUPPLY EC GER FRN SWI AST SAF |
| HH2-3217-000 запросить цену → | CORD, POWER SUPPLY UK |

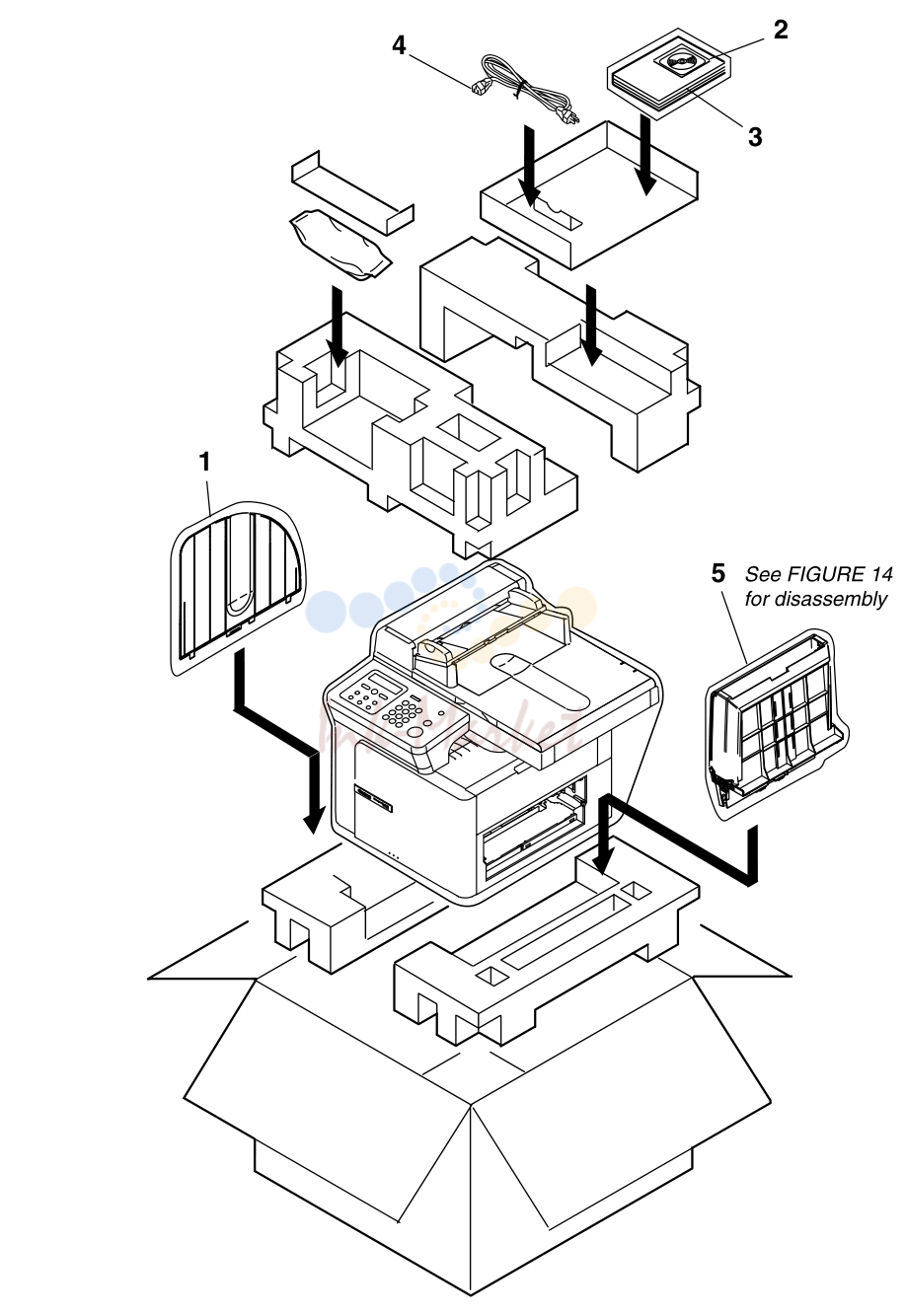

Рисунок 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0614-000 запросить цену → | TRAY, DOCUMENT |
| 2 | HH4-3720-000 запросить цену → | CD-ROM, PRINTER DRIVER UK GER FRN SWI AST SAF |
| 3 | HT1-2225-000 запросить цену → | REFERENCE GUIDE (ENGLISH) UK SAF |
| HT1-3124-000 запросить цену → | REFERENCE GUIDE(MODELE FRANCE) FRN | |
| HT1-5094-000 запросить цену → | REFERENCE GUIDE (DEUTSCH) GER SWI AST | |
| 4 | HH2-3215-000 запросить цену → | CORD, POWER SUPPLY EC GER FRN SWI AST SAF |
| HH2-3217-000 запросить цену → | CORD, POWER SUPPLY UK |

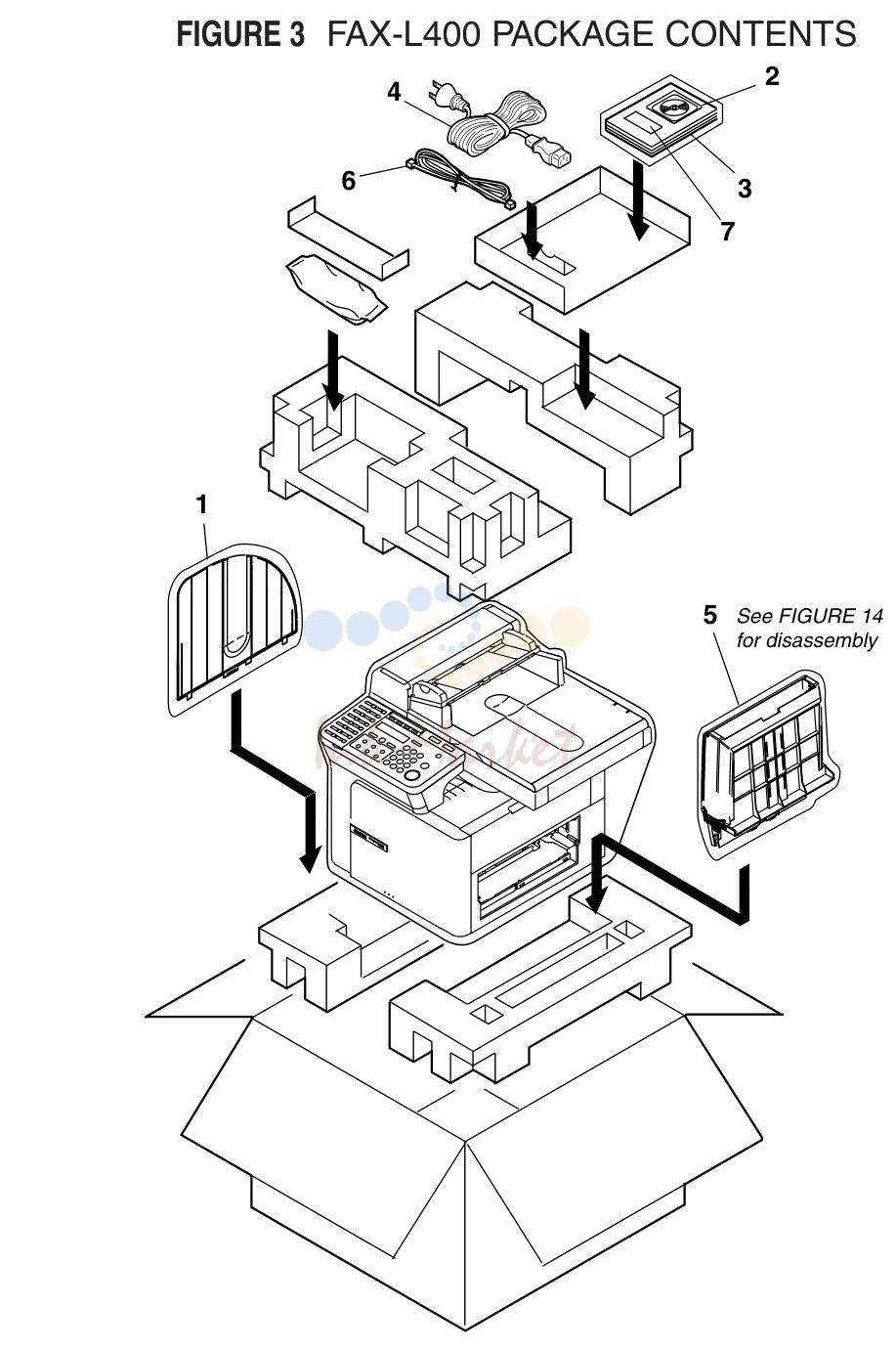

Рисунок 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0614-000 запросить цену → | TRAY, DOCUMENT |
| 2 | HH4-3720-000 запросить цену → | CD-ROM, PRINTER DRIVER UK GER FRN |
| 3 | HT1-2225-000 запросить цену → | REFERENCE GUIDE (ENGLISH) UK |
| HT1-2226-000 запросить цену → | FACSIMILE GUIDE (ENGLISH) UK | |
| HT1-3124-000 запросить цену → | REFERENCE GUIDE(MODELE FRANCE) FRN | |
| HT1-3125-000 запросить цену → | FACSIMILE GUIDE(MODELE FRANCE) FRN | |
| HT1-5094-000 запросить цену → | REFERENCE GUIDE (DEUTSCH) GER | |
| HT1-5095-000 запросить цену → | FACSIMILE GUIDE (DEUTSCH) GER | |
| 4 | HH2-3215-000 запросить цену → | CORD, POWER SUPPLY EC GER FRN |
| HH2-3217-000 запросить цену → | CORD, POWER SUPPLY UK | |
| 6 | HH2-1914-000 запросить цену → | MODULAR CORD, 6P UK |
| HH2-2074-000 запросить цену → | MODULAR CORD (GERM) GER | |
| HH2-2219-000 запросить цену → | MODULAR CORD FRN | |
| 7 | HB1-4357-000 запросить цену → | LABEL, DESTINATION |

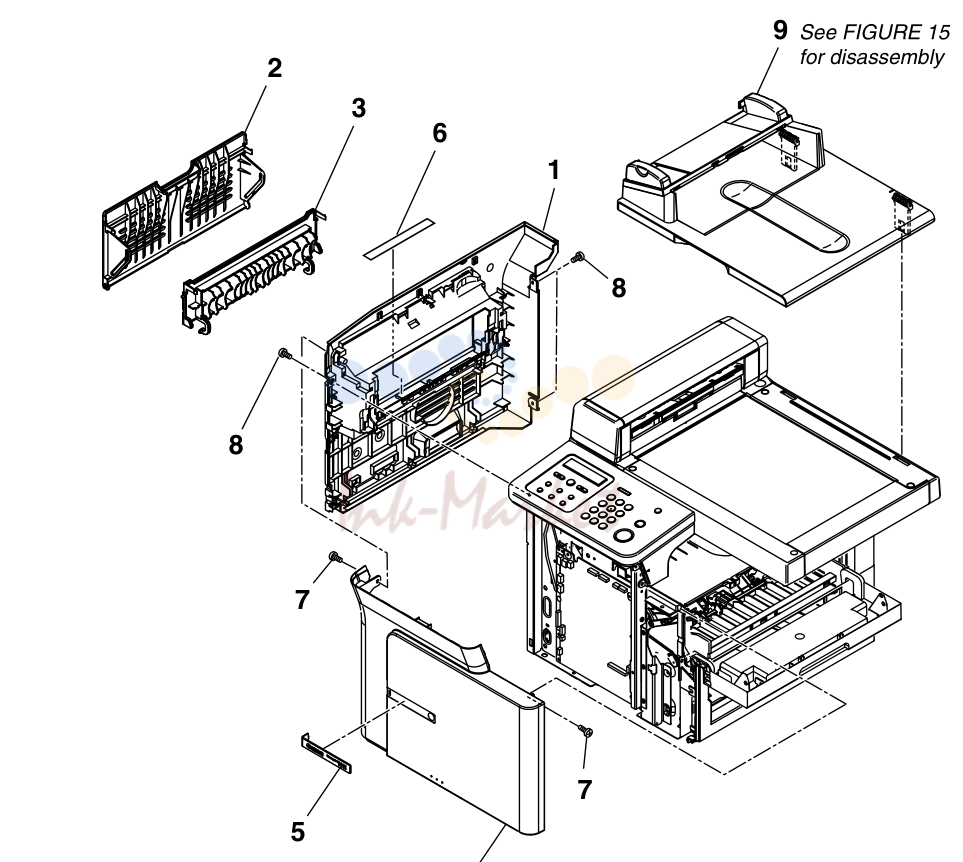

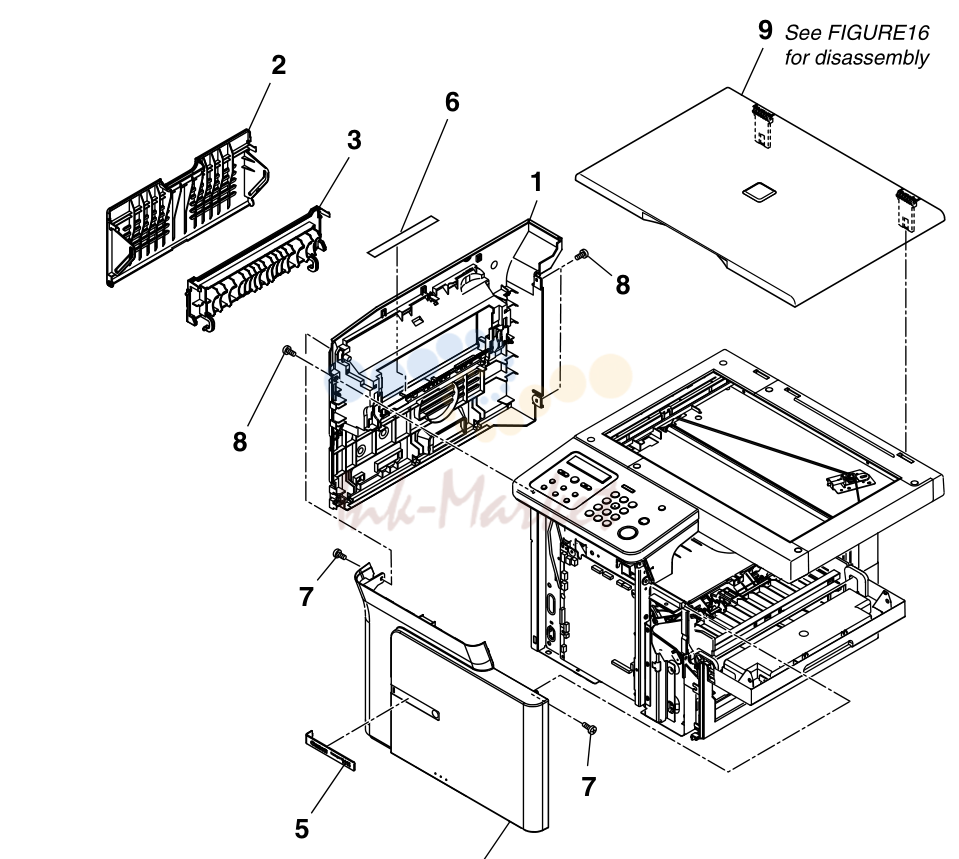

LEFT COVER, COPY BOARD COVER
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0480-000 запросить цену → | COVER, LEFT PC-D340 |
| HC1-0493-000 запросить цену → | COVER, LEFT FAX-L400 | |
| 2 | HC1-0481-000 запросить цену → | COVER, FACE-UP |
| 3 | HC1-0482-000 запросить цену → | GUIDE, FACE-UP |
| 4 | HC1-0500-000 запросить цену → | COVER, FRONT |
| 5 | HC1-0519-000 запросить цену → | PLATE, LOGO PC-D340 |
| HC1-0670-000 запросить цену → | PLATE, LOGO FAX-L400 | |
| 6 | HC1-0549-000 запросить цену → | LABEL, CAUTION |
| 7 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 8 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
LEFT COVER, COPY BOARD COVER
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0480-000 запросить цену → | COVER, LEFT |
| 2 | HC1-0481-000 запросить цену → | COVER, FACE-UP |
| 3 | HC1-0482-000 запросить цену → | GUIDE, FACE-UP |
| 4 | HC1-0500-000 запросить цену → | COVER, FRONT |
| 5 | HC1-0518-000 запросить цену → | PLATE, LOGO |
| 6 | HC1-0549-000 запросить цену → | LABEL, CAUTION |
| 7 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 8 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

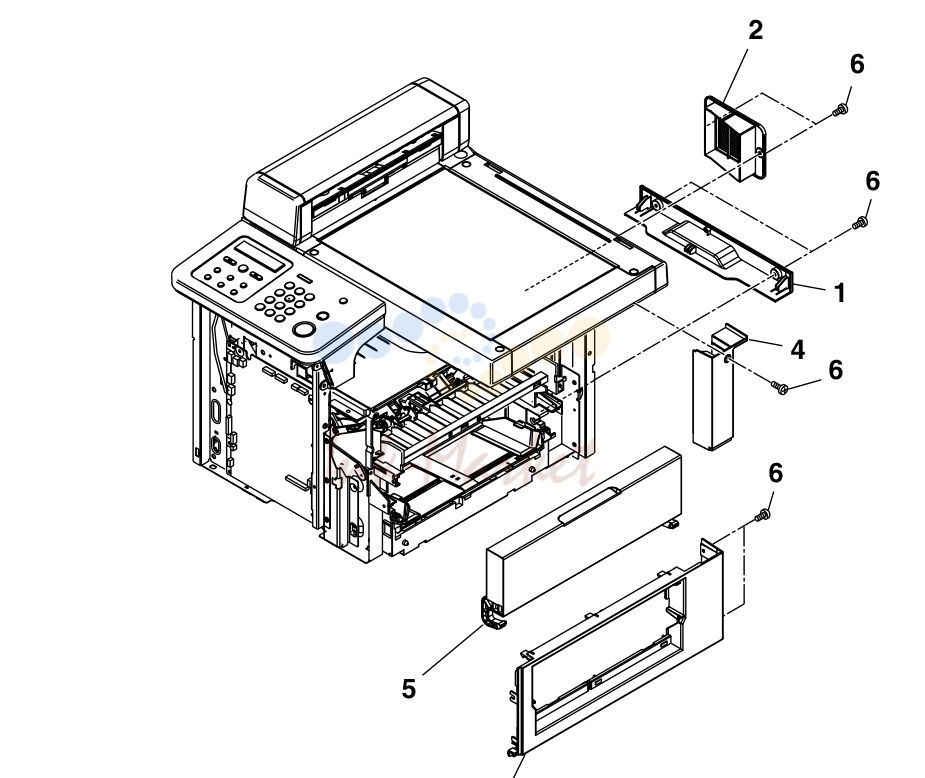

Рисунок 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0502-000 запросить цену → | COVER, REAR, BOTTOM |
| 2 | HC1-0512-000 запросить цену → | COVER, FAN |
| 3 | HC1-0522-000 запросить цену → | COVER, RIGHT |
| 4 | HC1-0523-000 запросить цену → | COVER, REAR, RIGHT |
| 5 | HM1-0236-000 запросить цену → | CARTRIDGE COVER узел |
| 6 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

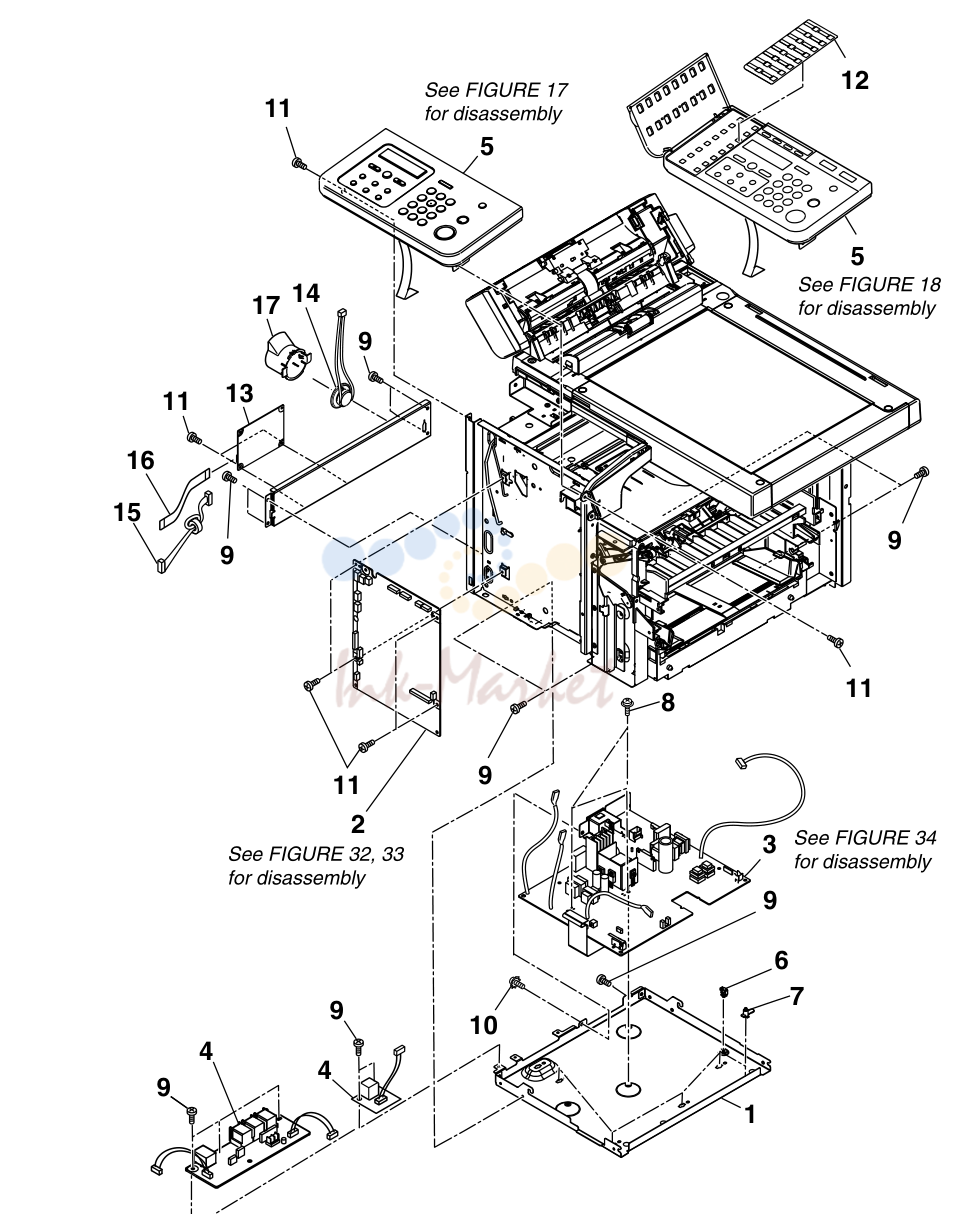

SCNT BOARD, ECNT BOARD
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0511-000 запросить цену → | CASE, ECNT BOARD |
| 2 | HG1-4445-000 запросить цену → | SCNT BOARD ASS’Y FAX-L400 |
| HG1-4449-000 запросить цену → | SCNT BOARD ASS’Y PC-D320 | |
| HG1-4450-000 запросить цену → | SCNT BOARD ASS’Y PC-D340 | |
| 3 | HG1-4440-000 запросить цену → | ECNT BOARD ASS’Y FAX-L400 |
| HG1-4444-000 запросить цену → | ECNT BOARD ASS’Y PC-D320/PC-D340 | |
| 4 | HG1-4442-000 запросить цену → | USB BOARD ASS’Y PC-D320/PC-D340 |
| HG1-4443-000 запросить цену → | USB-MJB BOARD ASS’Y FAX-L400 | |
| 5 | HM1-0265-000 запросить цену → | OPERATION PANEL ASS’Y FAX-L400 EC UK |
| HM1-0268-000 запросить цену → | OPERATION PANEL ASS’Y PC-D320/PC-D340 | |
| HM1-0269-000 запросить цену → | OPERATION PANEL ASS’Y FAX-L400 GER | |
| HM1-0270-000 запросить цену → | OPERATION PANEL ASS’Y FAX-L400 FRN | |
| 6 | RA0-1128-000 запросить цену → | SPACER, плата |
| 7 | WT2-5694-000 запросить цену → | CLAMP, CABLE |
| 8 | XA9-1238-000 запросить цену → | SCREW W/WASHER, M3X8 |
| 9 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) PC-D320/PC-D340 |
| 10 | XB2-7300-607 запросить цену → | SCREW, M3X6 |
| 11 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 PC-D320/PC-D340 |
| 12 | HC1-0496-000 запросить цену → | SHEET, ONE-TOUCH DIAL FAX-L400 GER |
| HC1-0497-000 запросить цену → | SHEET, ONE-TOUCH DIAL FAX-L400 FRN | |
| HC1-0554-000 запросить цену → | SHEET, ONE-TOUCH DIAL FAX-L400 EC UK | |
| 13 | HG5-3107-000 запросить цену → | NCU BOARD в сборе FAX-L400 |
| 14 | HG1-4462-000 запросить цену → | SPEAKER узел FAX-L400 |
| 15 | HG1-4458-000 запросить цену → | CABLE WITH CONNECTOR, 6P FAX-L400 |
| 16 | HH2-3223-000 запросить цену → | CABLE, FLAT, 25P FAX-L400 |
| 17 | HC1-0515-000 запросить цену → | HOLDER, SPEAKER FAX-L400 |

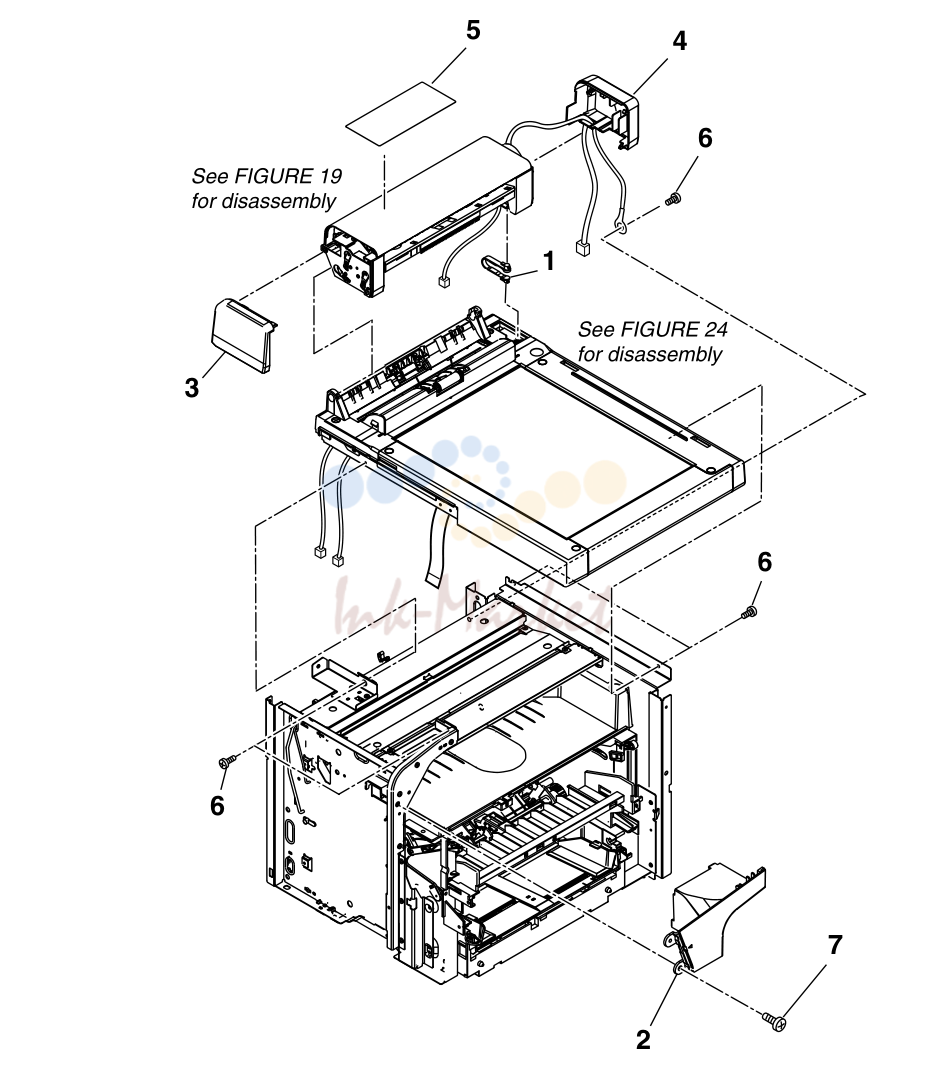

Рисунок 8
| № | Артикул | Наименование |
|---|---|---|
| 1 | HB1-3257-000 запросить цену → | STOPPER, OPERATION PANEL PC-D340/FAX-L400 |
| 2 | HC1-0490-000 запросить цену → | COVER, OPERATION PANEL, UNDER |
| 3 | HC1-0615-000 запросить цену → | COVER, DOCUMENT FEED, FRONT PC-D340/FAX-L400 |
| 4 | HC1-0616-000 запросить цену → | COVER, DOCUMENT FEED, REAR PC-D340/FAX-L400 |
| 5 | HC1-0660-000 запросить цену → | LABEL, GLASS CLEANING PC-D340/FAX-L400 |
| 6 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 7 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

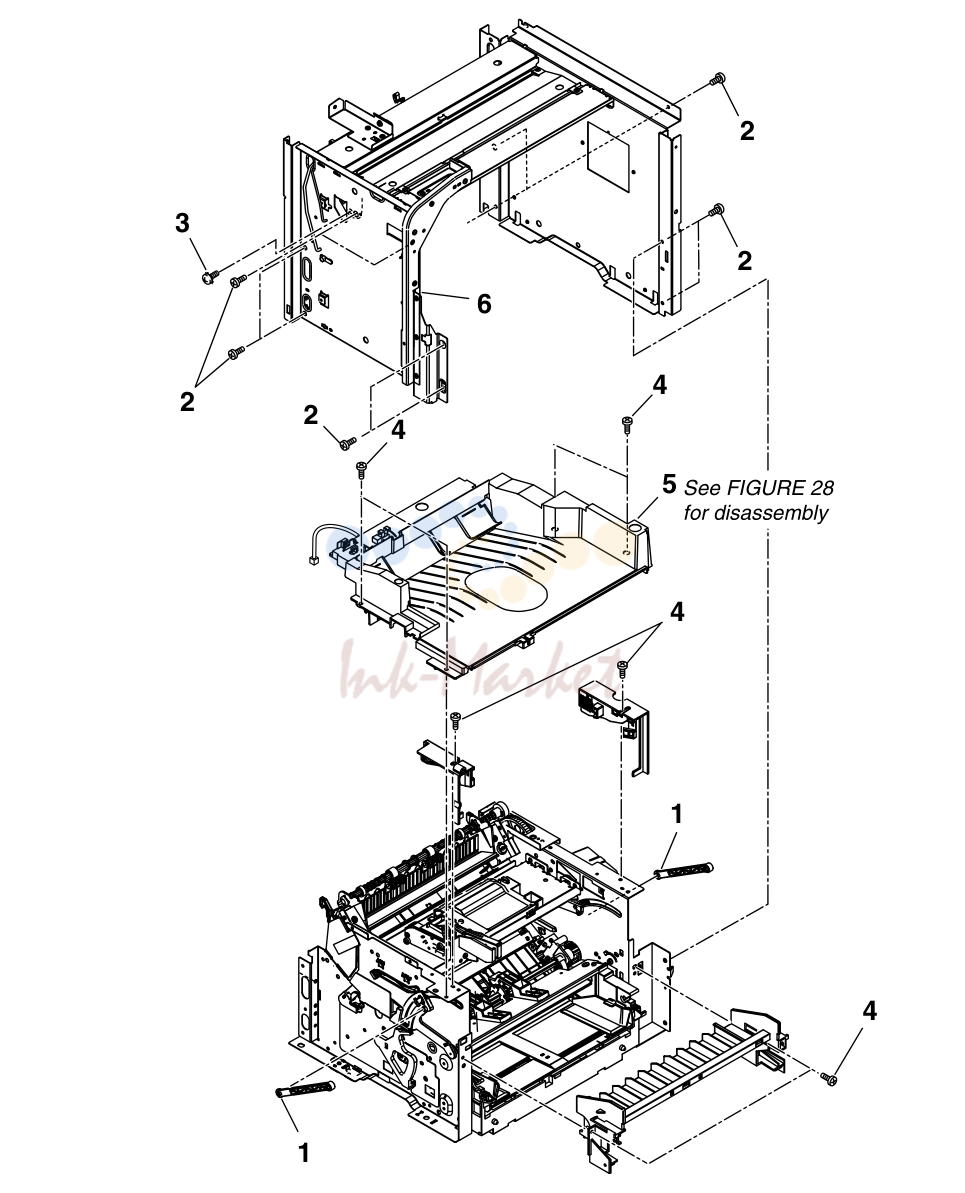

Рисунок 9
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0524-000 запросить цену → | LINK, CONNECTING |
| 2 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 3 | XB2-7300-607 запросить цену → | SCREW, M3X6 |
| 4 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

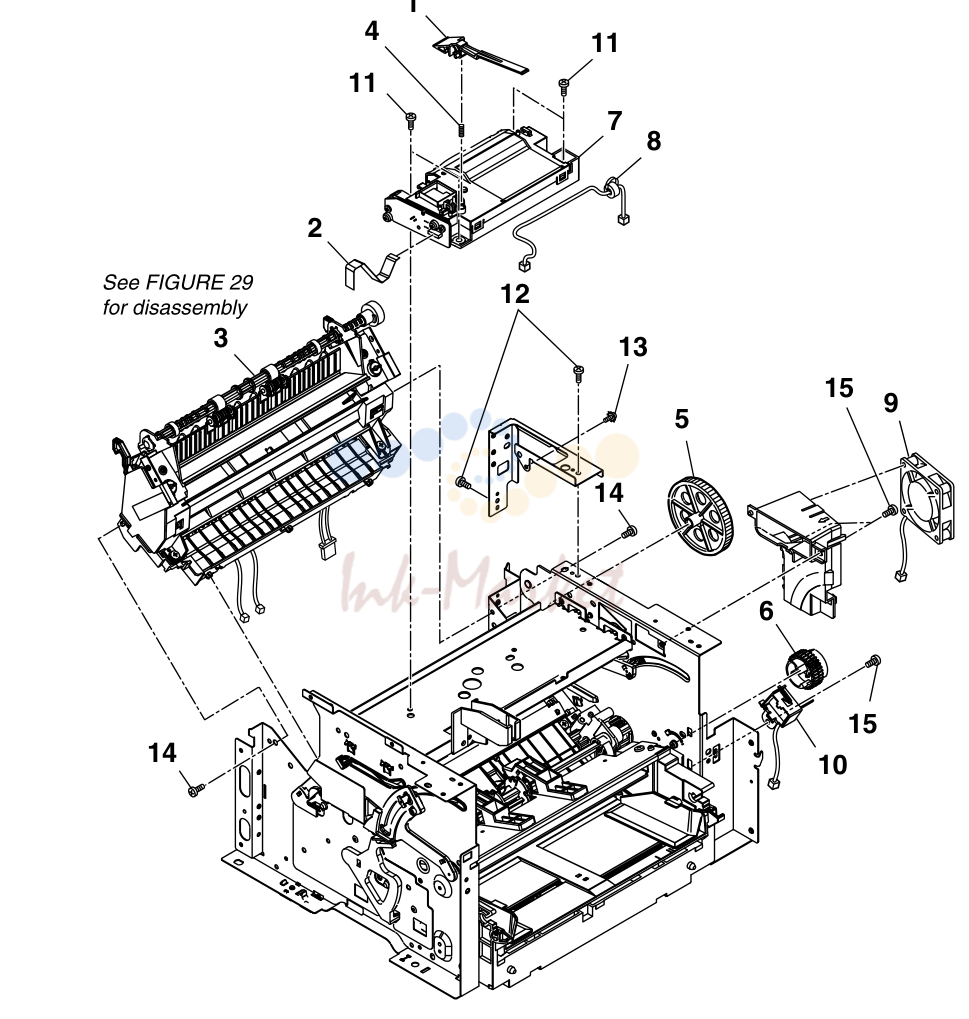

Рисунок 10
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0529-000 запросить цену → | LEVER, LASER SHUTTER |
| 2 | HH2-3224-000 запросить цену → | CABLE, FLAT, 10P |
| 3 | HM1-0238-000 запросить цену → | FIXING ASS’Y |
| 4 | RA0-1169-000 запросить цену → | SPRING, COMPRESSION |
| 5 | RA0-1176-000 запросить цену → | GEAR, 69T |
| 6 | RG0-1020-000 запросить цену → | PICK-UP GEAR ASS’Y |
| 7 | RG9-1486-000 запросить цену → | SCANNER ASS’Y |
| 8 | RG0-1074-000 запросить цену → | CABLE, SCANNER MOTOR |
| 9 | RH7-1477-000 запросить цену → | FAN |
| 10 | RH7-5315-000 запросить цену → | SOLENOID, 24V |
| 11 | XA9-1291-000 запросить цену → | SCREW, RS, M3X8 |
| 12 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 13 | XB2-7300-607 запросить цену → | SCREW, M3X6 |
| 14 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 15 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

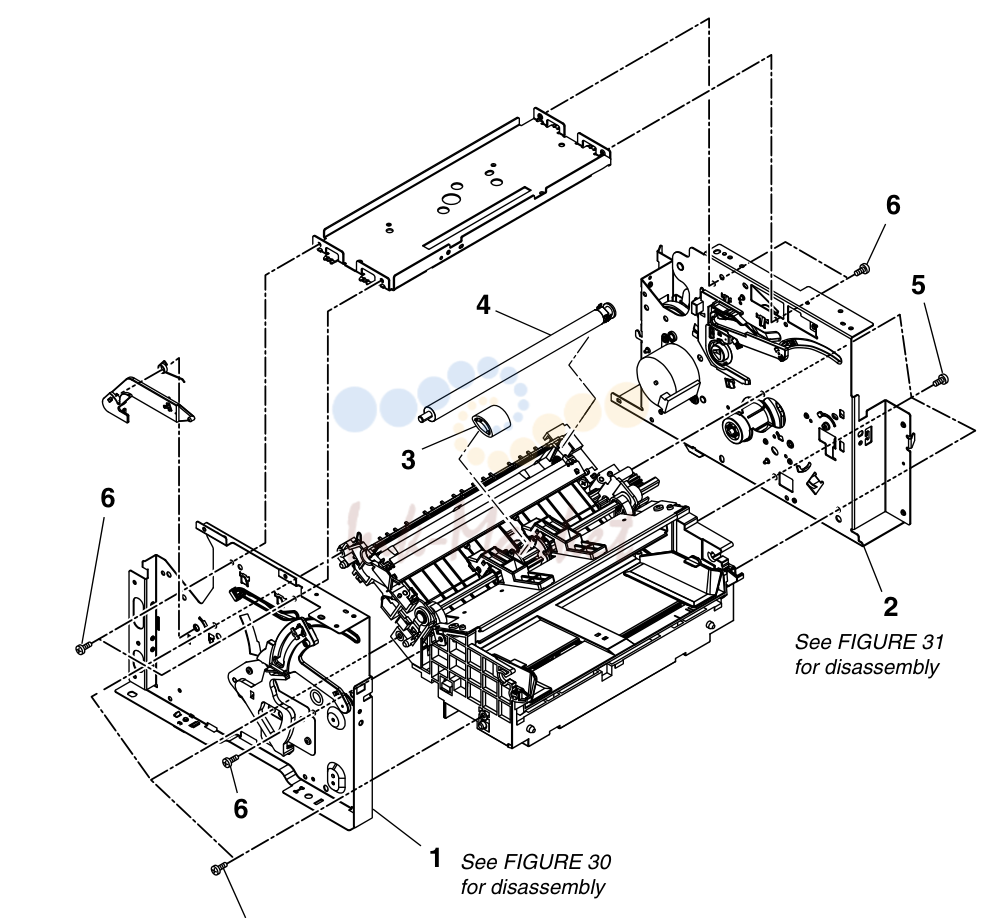

Рисунок 11
| № | Артикул | Наименование |
|---|---|---|
| 1 | HM1-0243-000 запросить цену → | FRONT PLATE ASS’Y |
| 2 | HM1-0244-000 запросить цену → | REAR PLATE ASS’Y |
| 3 | RF0-1008-000 запросить цену → | ROLLER, PICK-UP |
| 4 | RG0-1025-000 запросить цену → | TRANSFER ROLLER ASS’Y |
| 5 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 6 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |

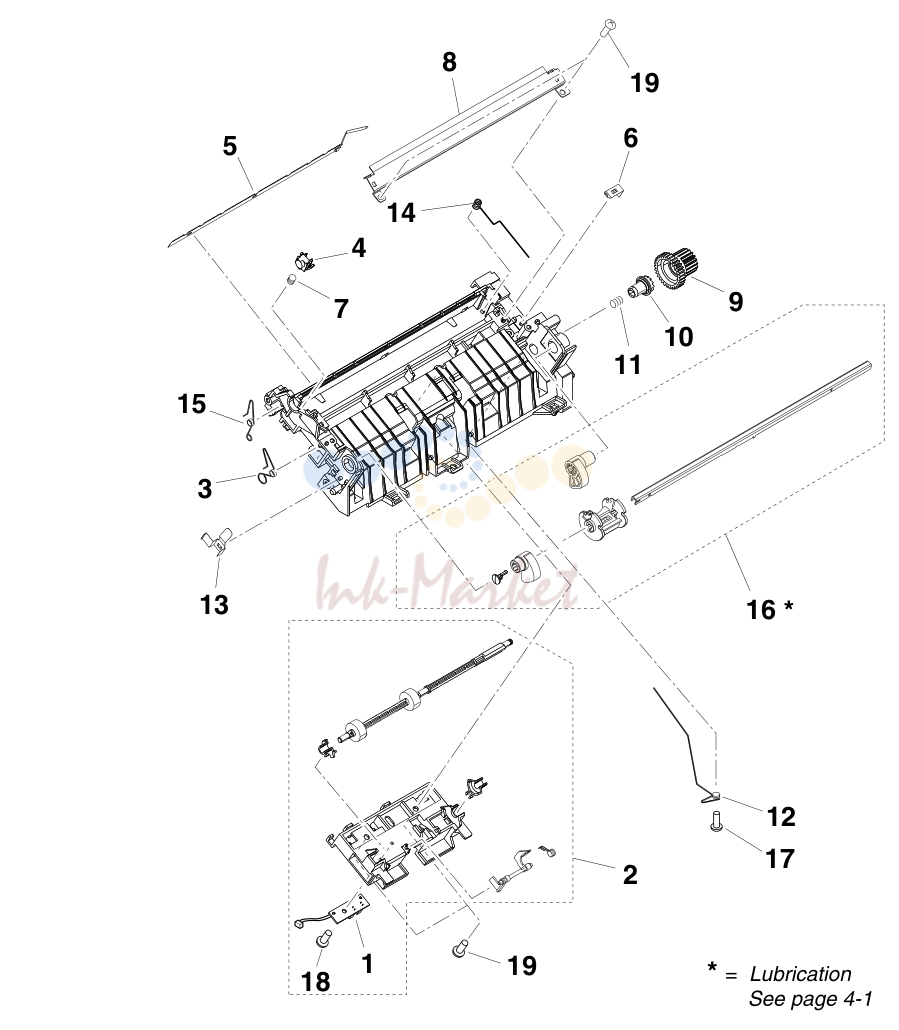

Рисунок 12
| № | Артикул | Наименование |
|---|---|---|
| 1 | HG1-4447-000 запросить цену → | PAPER SENSOR BOARD ASS’Y |
| 2 | HM1-0242-000 запросить цену → | FEED ROLLER HOLDER ASS’Y |
| 3 | RA0-1035-000 запросить цену → | SPRING, TORSION |
| 4 | RA0-1036-000 запросить цену → | BUSHING |
| 5 | RA0-1038-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 6 | RA0-1039-000 запросить цену → | PLATE, GROUNDING |
| 7 | RA0-1040-000 запросить цену → | SPRING, COMPRESSION |
| 8 | RA0-1044-000 запросить цену → | GUIDE, TRANSFER |
| 9 | RA0-1047-000 запросить цену → | GEAR, 31T/19T |
| 10 | RA0-1049-000 запросить цену → | RATCHET |
| 11 | RA0-1050-000 запросить цену → | SPRING, COMPRESSION |
| 12 | RA0-1057-000 запросить цену → | SPRING, TORSION |
| 13 | RA0-1072-000 запросить цену → | PLATE, GROUNDING |
| 14 | RA0-1158-000 запросить цену → | SPRING, COMPRESSION |
| 15 | RA0-1200-000 запросить цену → | SPRING, TORSION |
| 16 | RG0-1007-020 запросить цену → | PAPER PICK-UP SHAFT ASS’Y |
| 17 | XA9-1206-000 запросить цену → | SCREW, W/WASHER, M4X12 |
| 18 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 19 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

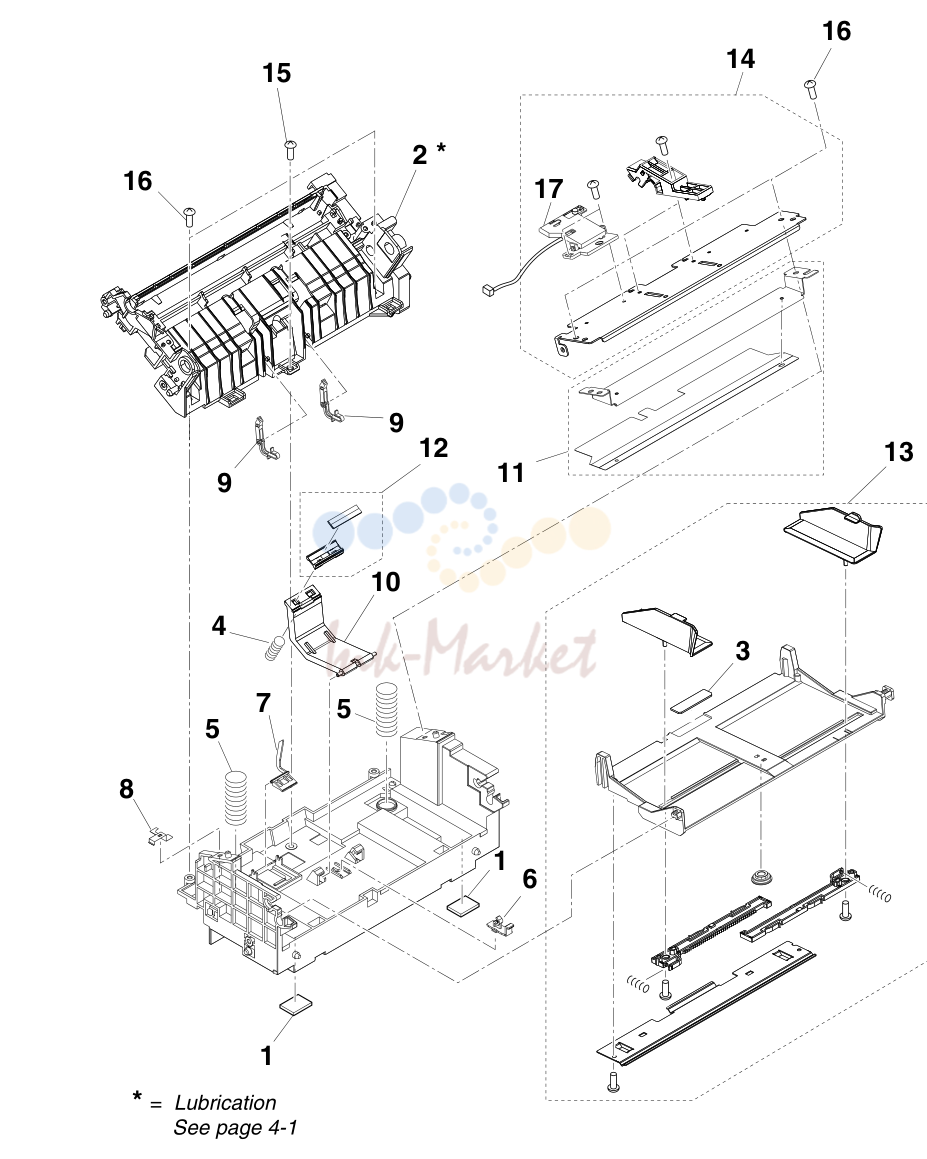

Рисунок 13
| № | Артикул | Наименование |
|---|---|---|
| 1 | RA0-1003-000 запросить цену → | FOOT, RUBBER |
| 2 | RA0-1037-000 запросить цену → | FRAME |
| 3 | RA0-1051-000 запросить цену → | SHEET, SEPARATION |
| 4 | RA0-1060-000 запросить цену → | SPRING, COMPRESSION |
| 5 | RA0-1061-000 запросить цену → | SPRING, COMPRESSION |
| 6 | RA0-1062-000 запросить цену → | HOOK, PAD |
| 7 | RA0-1063-000 запросить цену → | LEVER, PAPER SENSOR |
| 8 | RA0-1064-000 запросить цену → | PLATE, GROUNDING |
| 9 | RA0-1065-000 запросить цену → | ARM |
| 10 | RA0-1066-000 запросить цену → | HOLDER, PAD |
| 11 | RF0-1006-000 запросить цену → | PLATE, MANUAL PAPER FEED GUIDE |
| 12 | RF0-1014-020 запросить цену → | PAD, SEPARATION |
| 13 | RG0-1006-000 запросить цену → | PAPER LIFTING PLATE ASS’Y |
| 14 | HM1-0262-000 запросить цену → | FRONT STAY ASS’Y FAX-L400 |
| RG0-1018-000 запросить цену → | FRONT STAY ASS’Y PC-D320/PC-D340 | |
| 15 | XA9-1206-000 запросить цену → | SCREW, W/WASHER, M4X12 |
| 16 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 17 | HM1-0263-000 запросить цену → | TONER SENSOR узел FAX-L400 |
| 1 | HM1-0228-000 запросить цену → | PAPER PICK-UP TRAY ASS’Y |
| 2 | HM1-0246-000 запросить цену → | PAPER PICK-UP COVER ASS’Y |
| 1 | HC1-0610-000 запросить цену → | COVER, COPY BOARD |
| 2 | HC1-0625-000 запросить цену → | SHEET, COPY BOARD |
| 3 | HC1-0645-000 запросить цену → | SHAFT, HINGE |
| 4 | HM1-0251-000 запросить цену → | DOCUMENT GUIDE ASS’Y |
| 5 | XA9-0476-000 запросить цену → | SCREW, TP M3X8 |
| 1 | HC1-0611-000 запросить цену → | COVER, COPY BOARD |
| 2 | HC1-0626-000 запросить цену → | SHEET, COPY BOARD |
| 4 | HC1-0649-000 запросить цену → | DOCUMENT GUIDE ASS’Y |

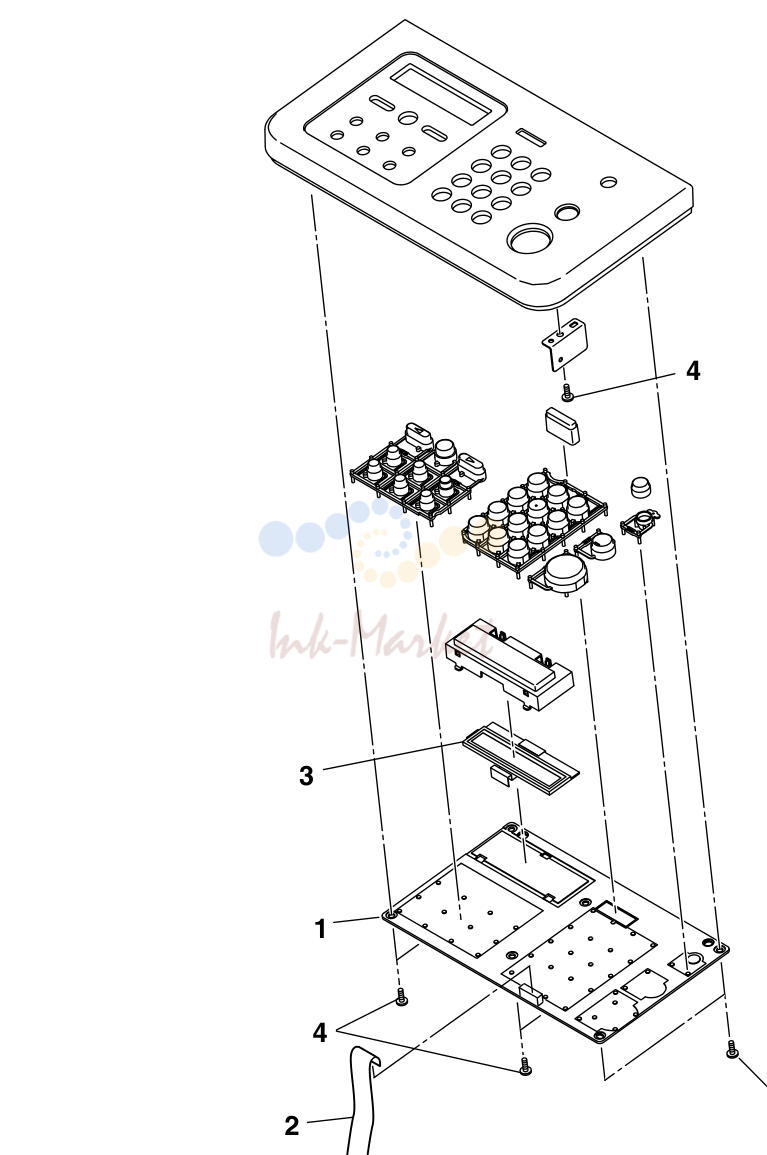

Рисунок 17
| № | Артикул | Наименование |
|---|---|---|
| 1 | HG1-4441-000 запросить цену → | OPCNT BOARD ASS’Y |
| 2 | HH2-3282-000 запросить цену → | CABLE, FLAT, 11P |
| 3 | HH7-2698-000 запросить цену → | LCD узел |
| 4 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |

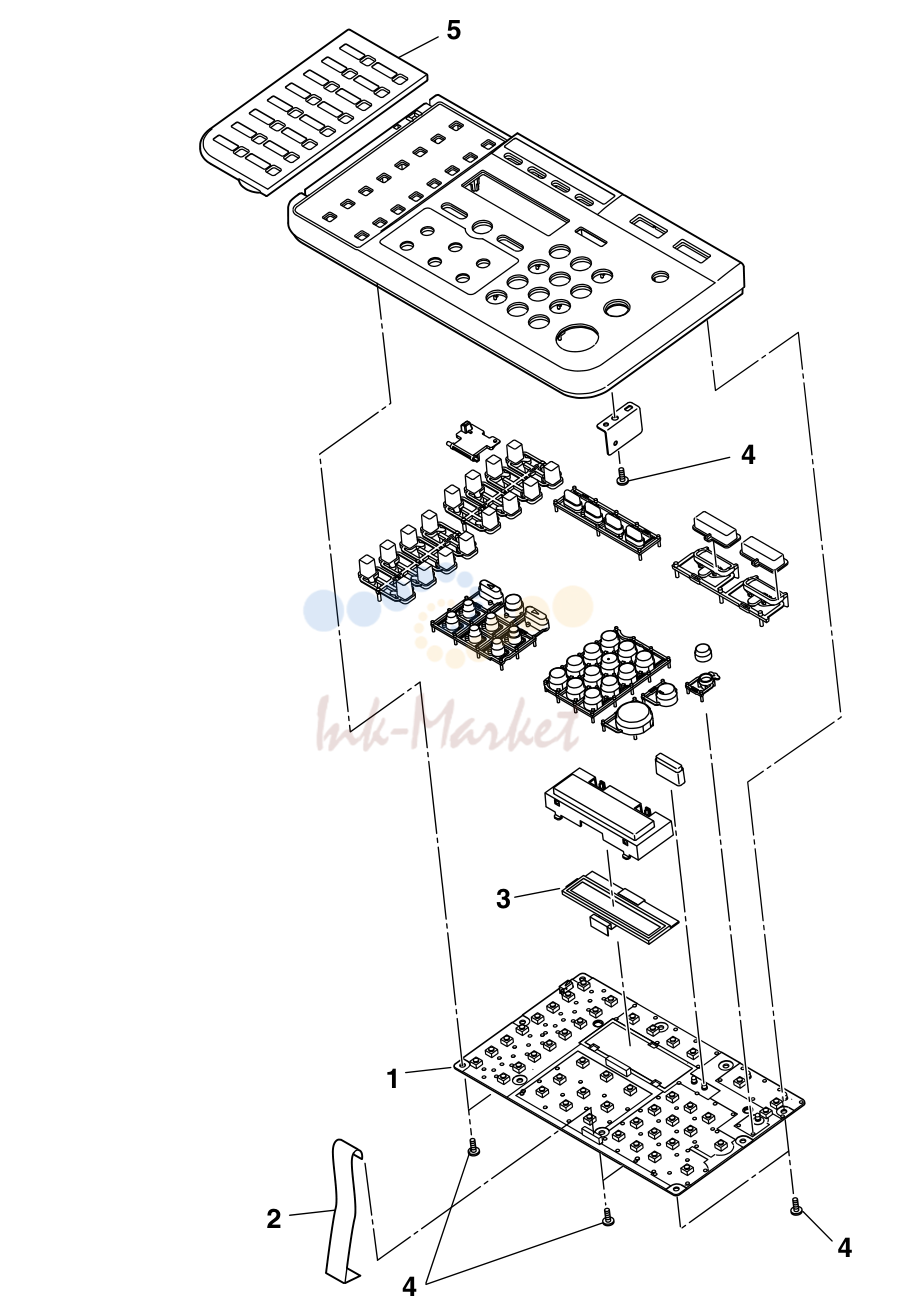

Рисунок 18
| № | Артикул | Наименование |
|---|---|---|
| 1 | HG1-4446-000 запросить цену → | OPCNT BOARD ASS’Y |
| 2 | HH2-3262-000 запросить цену → | CABLE, FLAT, 15P |
| 3 | HH7-2698-000 запросить цену → | LCD узел |
| 4 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 5 | HC1-0543-000 запросить цену → | COVER, ONE-TOUCH DIAL |

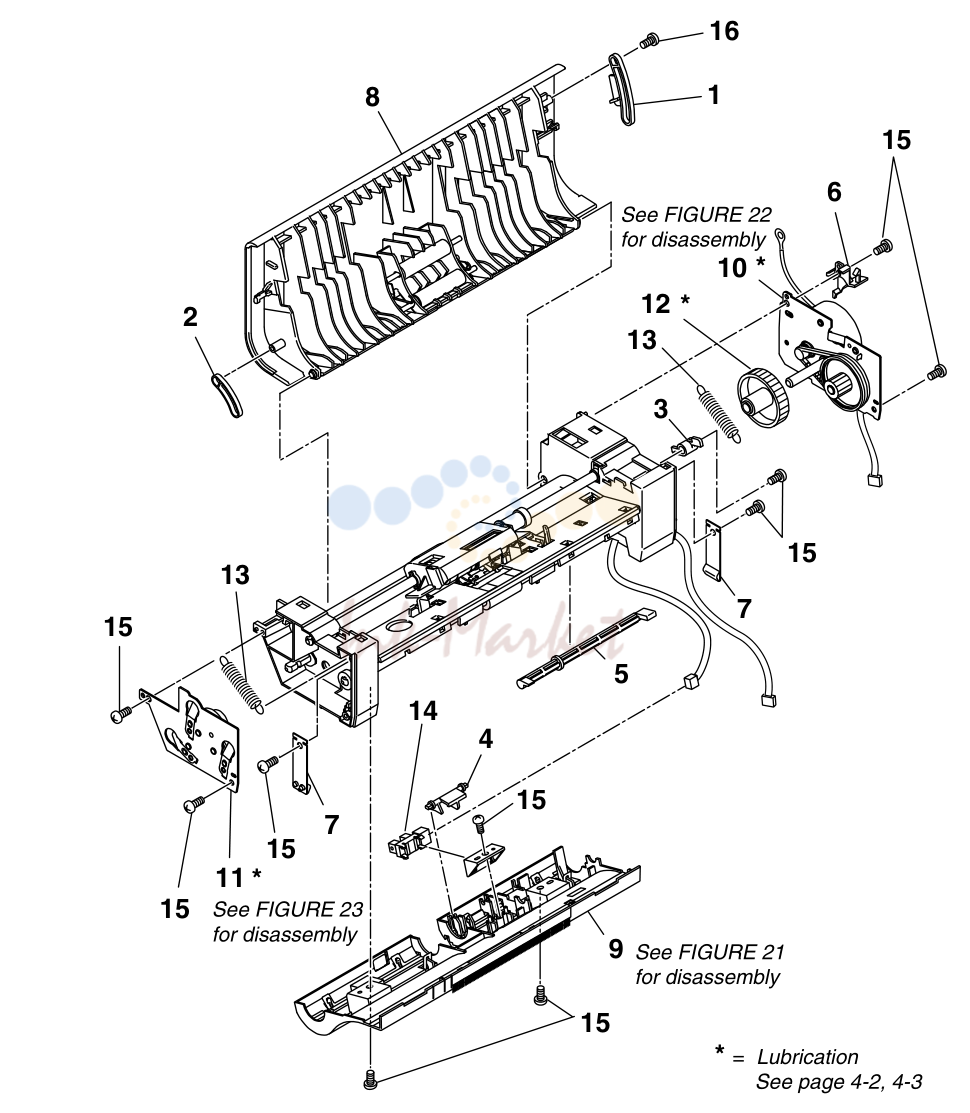

Рисунок 19
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0560-000 запросить цену → | STOPPER, REAR |
| 2 | HC1-0561-000 запросить цену → | STOPPER, FRONT |
| 3 | HC1-0562-000 запросить цену → | LEVER, TURNING |
| 4 | HC1-0565-000 запросить цену → | ARM, DETECTION (DES) |
| 5 | HC1-0583-000 запросить цену → | LEVER, DOCUMENT RELEASE |
| 6 | HC1-0601-000 запросить цену → | GUIDE, CABLE |
| 7 | HL1-0065-000 запросить цену → | SPRING, LOCK |
| 8 | HM1-0253-000 запросить цену → | UPPER DOCUMENT FEED ASS’Y |
| 9 | HM1-0254-000 запросить цену → | LOWER DOCUMENT FEED ASS’Y |
| 10 | HM1-0255-000 запросить цену → | DOCUMENT FEED MOTOR ASS’Y |
| 11 | HM1-0256-000 запросить цену → | DOCUMENT FEED GEAR ASS’Y |
| 12 | HU1-0051-000 запросить цену → | GEAR, 21/69T |
| 13 | HU1-2049-000 запросить цену → | SPRING, STOPPER |
| 14 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 |
| 15 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 16 | XA9-0476-000 запросить цену → | SCREW, TP M3X8 |

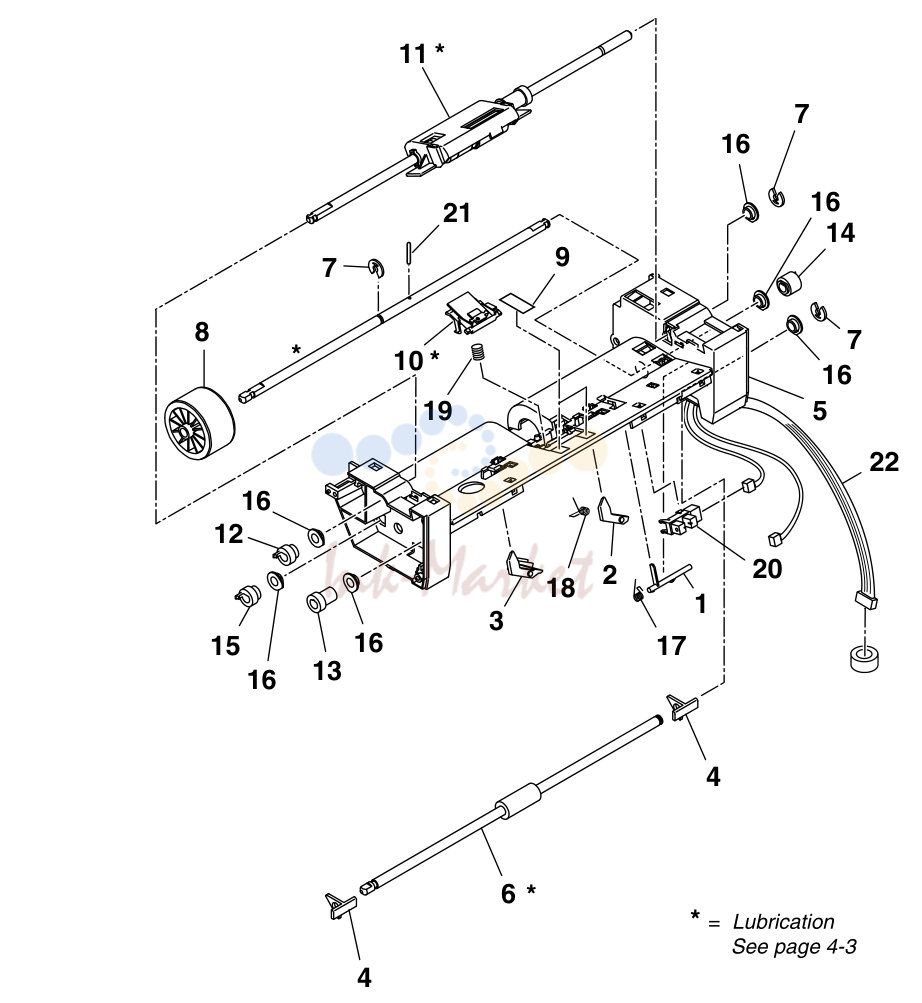

MIDDLE DOCUMENT FEED ASS’Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0579-000 запросить цену → | ARM, DETECTION (DS) |
| 2 | HC1-0580-000 запросить цену → | STOPPER, DOCUMENT, REAR |
| 3 | HC1-0581-000 запросить цену → | STOPPER, DOCUMENT, FRONT |
| 4 | HC1-0582-000 запросить цену → | ARM, DOCUMENT PRESSURE |
| 5 | HC1-0584-000 запросить цену → | FRAME, MIDDLE DOCUMENT FEED |
| 6 | HC1-0585-000 запросить цену → | ROLLER, DOCUMENT EJECT |
| 7 | HC1-0586-000 запросить цену → | RETAINING RING (E-TYPE) |
| 8 | HC1-0590-000 запросить цену → | ROLLER, DOCUMENT FEED |
| 9 | HC1-0602-000 запросить цену → | SHEET |
| 10 | HM1-0258-000 запросить цену → | SEPARATION GUIDE узел |
| 11 | HM1-0259-000 запросить цену → | SEPARATION ROLLER ASS’Y |
| 12 | HU1-0044-000 запросить цену → | GEAR, 22T |
| 13 | HU1-0045-000 запросить цену → | GEAR, 22T |
| 14 | HU1-0046-000 запросить цену → | GEAR, 22T |
| 15 | HU1-0047-000 запросить цену → | GEAR, 22T |
| 16 | HU1-1022-000 запросить цену → | BUSHING |
| 17 | HU1-2042-000 запросить цену → | SPRING, DS ARM |
| 18 | HU1-2043-000 запросить цену → | SPRING, DOCUMENT STOPPER |
| 19 | HU1-2046-000 запросить цену → | SPRING, ADF |
| 20 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 |
| 21 | XD9-0219-000 запросить цену → | PIN |
| 22 | HG1-4456-000 запросить цену → | CABLE WITH CONNECTOR, 6P |
| 1 | HB1-4072-000 запросить цену → | BRUSH, STATIC DISCHARGE |
| 2 | HL1-0066-000 запросить цену → | WHITE SHEET узел |
| 3 | HU1-2047-000 запросить цену → | SPRING |
| 1 | HC1-0572-000 запросить цену → | PLATE, GROUNDING |
| 2 | HU1-0052-000 запросить цену → | GEAR, 22/75T |
| 3 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |

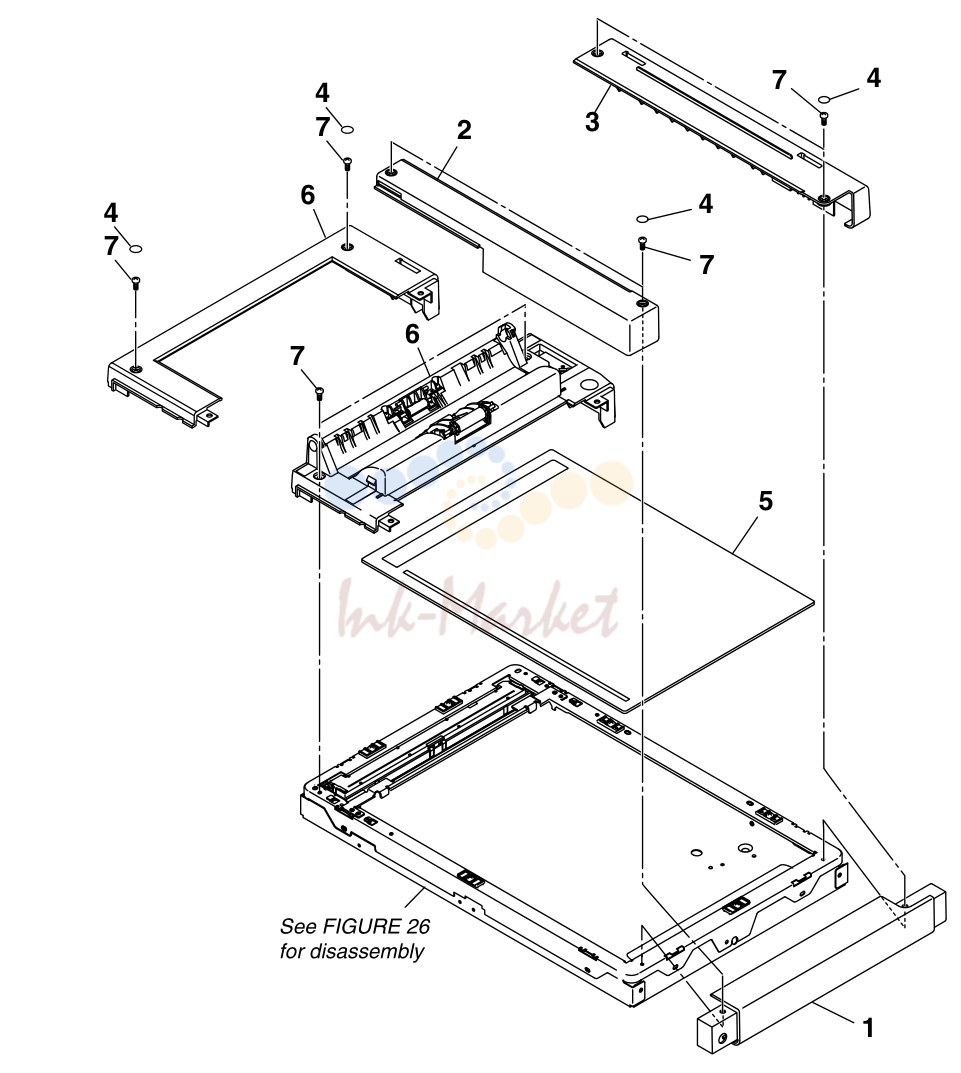

Рисунок 24
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0607-000 запросить цену → | COVER, FLAT BED, RIGHT |
| 2 | HC1-0608-000 запросить цену → | COVER, FLAT BED, FRONT |
| 3 | HC1-0609-000 запросить цену → | COVER, FLAT BED, REAR |
| 4 | HC1-0658-000 запросить цену → | SHEET, BLINKER PC-D340/FAX-L400 |
| 5 | HL1-0060-000 запросить цену → | COPY BOARD GLASS узел PC-D320 |
| HL1-0062-000 запросить цену → | COPY BOARD GLASS узел PC-D340/FAX-L400 | |
| 6 | HC1-0606-000 запросить цену → | COVER, FLAT BED, LEFT PC-D320 |
| HM1-0249-000 запросить цену → | ADF BASE ASS’Y PC-D340/FAX-L400 | |
| 7 | XB1-2300-609 запросить цену → | SCREW, MACHINE M3X6 |

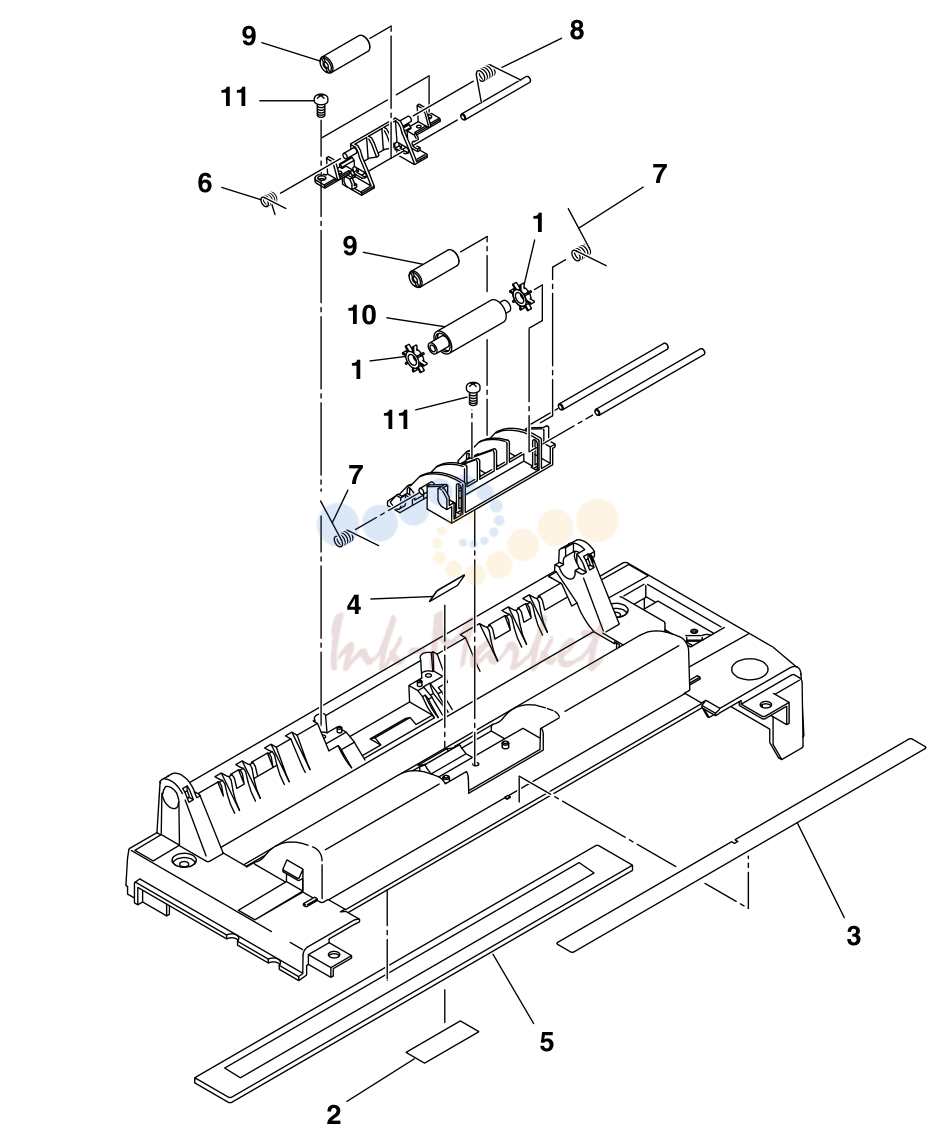

Рисунок 25
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0604-000 запросить цену → | ROLLER, DOCUMENT PRESSURE |
| 2 | HC1-0650-000 запросить цену → | SHEET |
| 3 | HC1-0652-000 запросить цену → | LABEL, DOCUMENT SIZE |
| 4 | HC1-0656-000 запросить цену → | SHEET |
| 5 | HL1-0069-000 запросить цену → | GLASS, DOCUMENT FEED ASS’Y |
| 6 | HU1-2040-000 запросить цену → | SPRING |
| 7 | HU1-2041-000 запросить цену → | SPRING |
| 8 | HU1-2051-000 запросить цену → | SPRING |
| 9 | HU1-6002-000 запросить цену → | ROLLER, BACK-UP |
| 10 | HU1-6004-000 запросить цену → | ROLLER, DOCUMENT DELIVERY |
| 11 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |

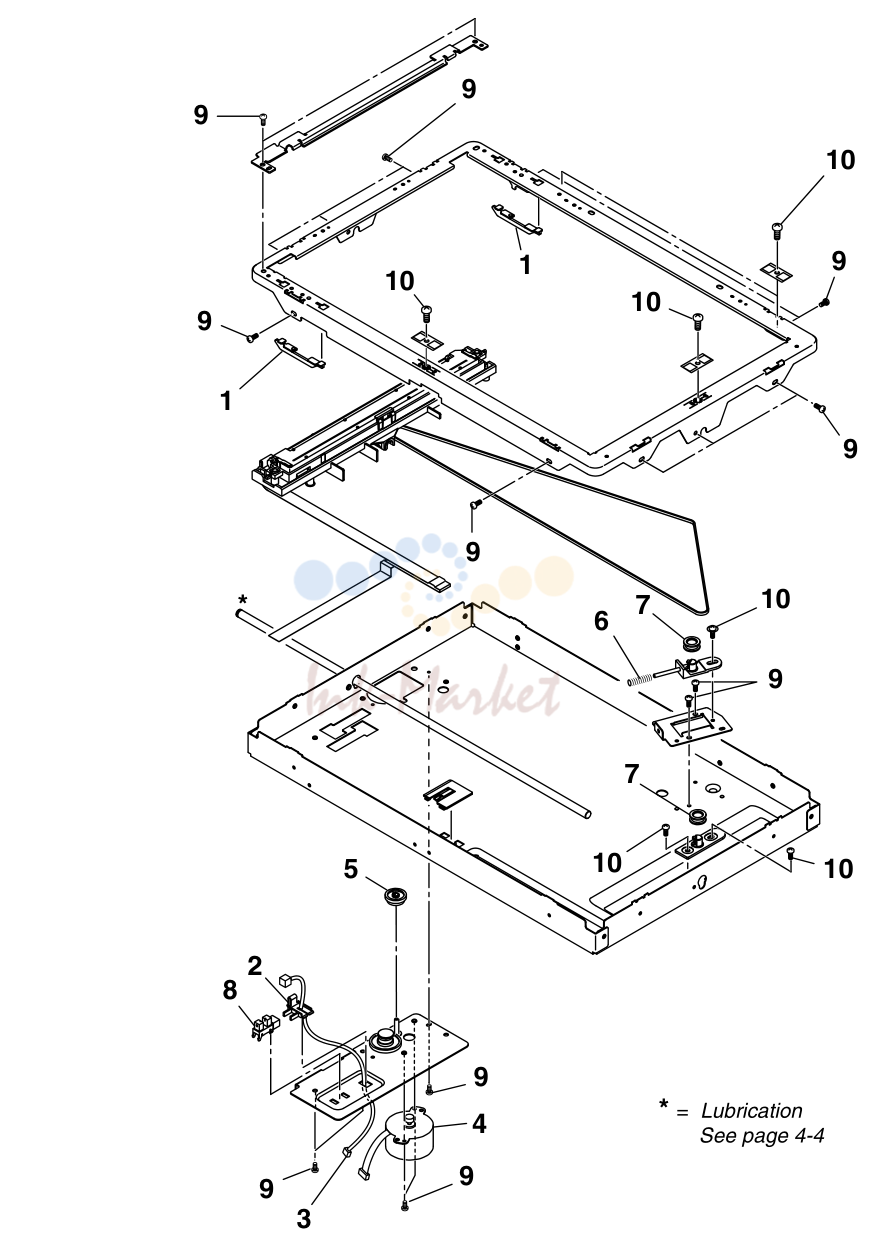

Рисунок 26
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0638-000 запросить цену → | SPACER, CS CARRIAGE PC-D340/FAX-L400 |
| 2 | HC1-0646-000 запросить цену → | COVER, HP SENSOR |
| 3 | HG1-4452-000 запросить цену → | CABLE WITH CONNECTOR, 3P |
| 4 | HH7-2692-000 запросить цену → | MOTOR, STEPPING |
| 5 | HU1-0039-000 запросить цену → | GEAR, 36/45T |
| 6 | HU1-2037-000 запросить цену → | SPRING |
| 7 | HU1-3002-000 запросить цену → | PULLEY |
| 8 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 |
| 9 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 10 | XB6-7300-409 запросить цену → | SCREW, MACHINE, M3X4 |
| 1 | HC1-0617-000 запросить цену → | CARRIAGE, CS узел |
| 2 | HC1-0618-000 запросить цену → | HOLDER, CS узел |
| 3 | HC1-0629-000 запросить цену → | BELT, COGGED, L882 |
| 4 | HC1-0631-000 запросить цену → | SHAFT, CARRIAGE |
| 5 | HC1-0641-000 запросить цену → | SPACER, CS |
| 6 | HC1-0642-000 запросить цену → | STOPPER, CS |
| 7 | HC1-0655-000 запросить цену → | SHEET, CS |
| 8 | HH2-3222-000 запросить цену → | CABLE, FLAT, 12P |
| 9 | HH7-2691-000 запросить цену → | CONTACT SENSOR узел |
| 10 | HU1-2036-000 запросить цену → | SPRING, CS |
| 1 | HB1-4394-000 запросить цену → | RETAINING RING (E-TYPE) |
| 2 | HC1-0483-000 запросить цену → | COVER, FACE-DOWN |
| 3 | HC1-0484-000 запросить цену → | LEVER, REC. PAPER PRESSURE |
| 4 | HC1-0525-000 запросить цену → | ROD, SHUTTER |
| 5 | HC1-0526-000 запросить цену → | COVER, SHUTTER ROD |
| 6 | HG1-4453-000 запросить цену → | CABLE WITH CONNECTOR, 3P |
| 7 | HU1-2039-000 запросить цену → | SPRING, SHUTTER LEVER |

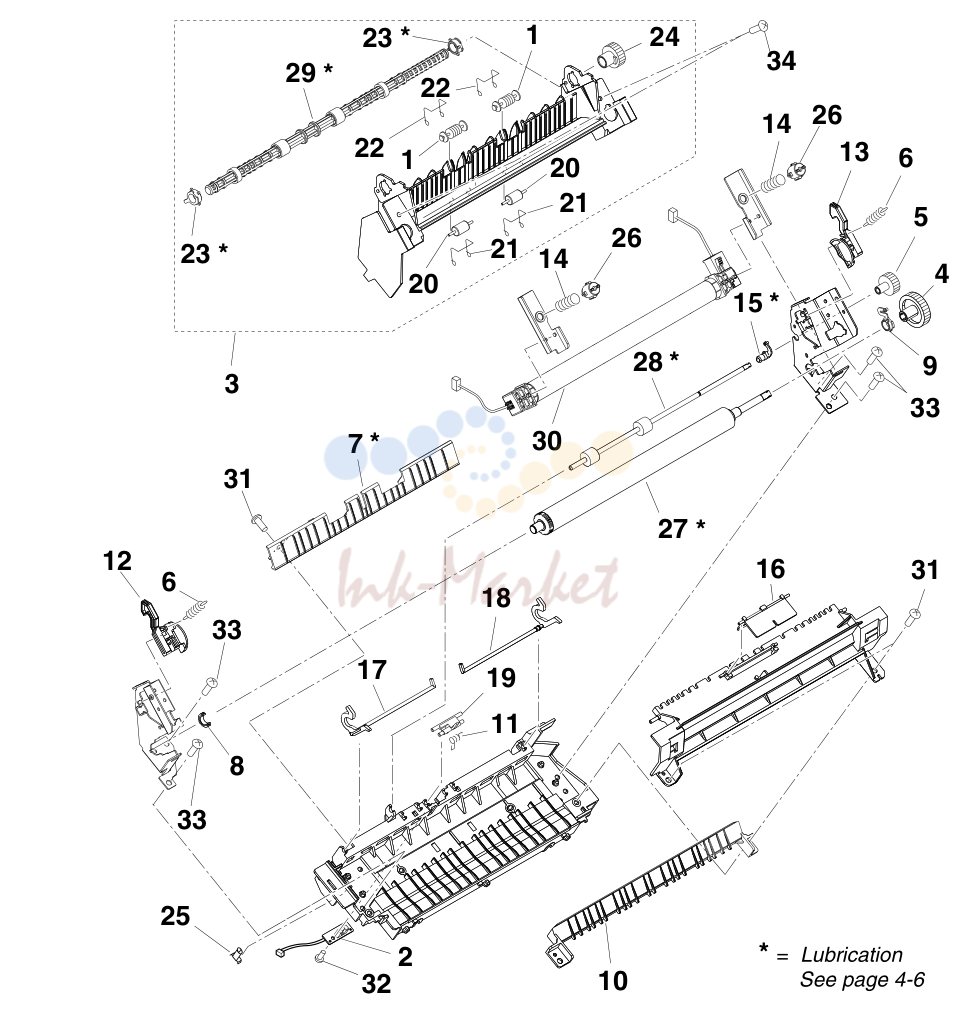

Рисунок 29
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-0491-000 запросить цену → | COLLAR, FACE-DOWN |
| 2 | HG1-4448-000 запросить цену → | PAPER DELIVERY SENSOR узел |
| 3 | HM1-0245-000 запросить цену → | FACE-DOWN DELIVERY узел |
| 4 | RA0-1088-000 запросить цену → | GEAR, 29T |
| 5 | RA0-1089-000 запросить цену → | GEAR, 17T |
| 6 | RA0-1090-000 запросить цену → | SPRING, TENSION |
| 7 | RA0-1091-000 запросить цену → | GUIDE, PAPER DELIVERY |
| 8 | RA0-1094-000 запросить цену → | BUSHING |
| 9 | RA0-1095-000 запросить цену → | BUSHING |
| 10 | RA0-1096-000 запросить цену → | GUIDE, PAPER |
| 11 | RA0-1099-000 запросить цену → | SPRING, TORSION |
| 12 | RA0-1100-000 запросить цену → | LEVER, PRESSURE RELEASE |
| 13 | RA0-1101-000 запросить цену → | LEVER, PRESSURE RELEASE |
| 14 | RA0-1103-000 запросить цену → | SPRING, COMPRESSION |
| 15 | RA0-1104-000 запросить цену → | BUSHING |
| 16 | RA0-1105-000 запросить цену → | FLAG |
| 17 | RA0-1106-000 запросить цену → | LEVER, SENSOR |
| 18 | RA0-1107-000 запросить цену → | LEVER, SENSOR |
| 19 | RA0-1110-000 запросить цену → | FLAG, SENSOR |
| 20 | RA0-1111-000 запросить цену → | ROLLER, FACE-UP |
| 21 | RA0-1115-000 запросить цену → | SPRING, TORSION |
| 22 | RA0-1116-000 запросить цену → | SPRING, TORSION |
| 23 | RA0-1117-000 запросить цену → | BUSHING |
| 24 | RA0-1118-000 запросить цену → | GEAR, 19T |
| 25 | RA0-1121-000 запросить цену → | PLATE, CONTACT |
| 26 | RA0-1189-000 запросить цену → | RETAINER, SPRING |
| 27 | RF0-1002-000 ✓ в наличии | ROLLER, PRESSURE |
| 28 | RF0-1003-000 запросить цену → | ROLLER, FACE-UP |
| 29 | RF0-1004-030 запросить цену → | ROLLER, FACE-DOWN |
| 30 | RG0-1027-000 запросить цену → | FIXING FILM ASS’Y |
| 31 | XA9-1292-000 запросить цену → | SCREW, M4X14 |
| 32 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 33 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 34 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 1 | RA0-1412-000 запросить цену → | FOOT |
| 2 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
Рисунок 31
| № | Артикул | Наименование |
|---|---|---|
| 1 | RA0-1412-000 запросить цену → | FOOT |
| 2 | RH7-1473-020 запросить цену → | MOTOR, STEPPING |
| 3 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 4 | XB2-7300-607 запросить цену → | SCREW, M3X6 |
| 5 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| WK1-5134-000 запросить цену → | BATTERY, LITHIUM, CR2032THJ6 | |
| HH4-3715-000 запросить цену → | IC,MR27V1652E-K5RAZ010,OTP-ROM | |
| HH4-3706-000 запросить цену → | IC, MB87J8690, ASIC | |
| WS1-5397-000 запросить цену → | PLUG, JUMPER | |
| HH4-3712-000 запросить цену → | IC, MR27V1652ERA, OTP-ROM | |
| HH4-3713-000 запросить цену → | IC, MR27V1652ERA, OTP-ROM | |
| HH4-4008-000 запросить цену → | IC, UPD703107AGJ-150-UEN, MCU | |
| 1 | RA0-1123-000 запросить цену → | PLATE, TERMINAL |
| 2 | RA0-1125-000 запросить цену → | HEATSINK |
| 3 | RA0-1126-000 запросить цену → | HOLDER, CONNECTOR |
| 4 | RB1-7306-000 запросить цену → | PLATE, GROUNDING |
| 5 | RG0-1073-000 запросить цену → | CABLE, MAIN MOTOR |
| 6 | RG0-1078-000 запросить цену → | CABLE, HIGH VOLTAGE |
| 7 | RG0-1079-000 запросить цену → | CABLE, HIGH VOLTAGE |
| 8 | RH7-8100-000 запросить цену → | HEATSINK |
| 9 | XA9-0235-000 запросить цену → | SCREW |
| 10 | XB2-7400-606 запросить цену → | SCREW, TOOTHED WASHER, M4X6 |
| 11 | HH2-3220-000 запросить цену → | CABLE, FLAT, 26P |
| RH4-0296-000 запросить цену → | IC, MB89063, M-CON | |
| RH4-5448-000 запросить цену → | IC, LM324NSR-A, OPAMP | |
| RH4-5429-000 запросить цену → | IC, STR-Z2062, REGULATOR | |
| RH3-0193-000 запросить цену → | INDUCTOR, SK-08MD-4ZY | |
| RH3-0235-000 запросить цену → | COIL, CHOKE | |
| RH6-3858-000 запросить цену → | RESISTOR, METAL | |
| RH7-6058-000 запросить цену → | SWITCH, MICRO | |
| RH3-0300-000 запросить цену → | TRANSFORMER, 500VA UNDER | |
| RH3-0248-000 запросить цену → | TRANSFORMER, 500VA UNDER | |
| RH3-0303-000 запросить цену → | TRANSFORMER, 500VA UNDER | |
| RH3-0295-000 запросить цену → | TRANSFORMER, 500VA UNDER | |
| RH3-8049-000 запросить цену → | VARISTOR, NV270D05C | |
| RH5-0124-000 запросить цену → | OSCILLATOR, QUARTZ | |
| HH7-2720-000 запросить цену → | TRANSFORMER, AUDIO | |
| HH7-2721-000 запросить цену → | TRANSFORMER, AUDIO | |
| HG1-4459-000 запросить цену → | CABLE WITH CONNECTOR, 5P FAX-L400 | |
| HG1-4455-000 запросить цену → | CABLE WITH CONNECTOR, 4P | |
| 1 | HH7-2587-000 запросить цену → | HANDSET узел HUN POL |
| HH7-2588-000 запросить цену → | HANDSET узел CZE | |
| HH7-2589-000 запросить цену → | HANDSET узел SLO | |
| HH7-2590-000 запросить цену → | HANDSET узел S.A. | |
| HH7-2634-000 запросить цену → | HANDSET узел (EU, CW) EU FRN GER | |
| HH7-2635-000 запросить цену → | HANDSET узел (UK, CW) UK | |
| 2 | HB1-1264-000 запросить цену → | HANDSET CRADLE EU UK GER FRN HUN POL CZE SLO S.A. |
| 3 | WT2-5465-000 запросить цену → | RIVET EU UK GER FRN HUN POL CZE SLO S.A. |
| HY9-0007-000 запросить цену → | LUBE, MOLYKOTE EM-50L, GREASE | |
| HY9-0023-000 запросить цену → | LUBE, MOLYKOTE EMD-110, GREASE |
Полный список запчастей доступен по запросу.
комментарии
