Canon imageCLASS CLBP 400 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- TOP COVER ASS'Y
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- VIDEO CONTROLLER ASS'Y
- UPPER DRAWER ASS'Y
- MULTI-PURPOSE DRAWER ASS'Y (2/2)

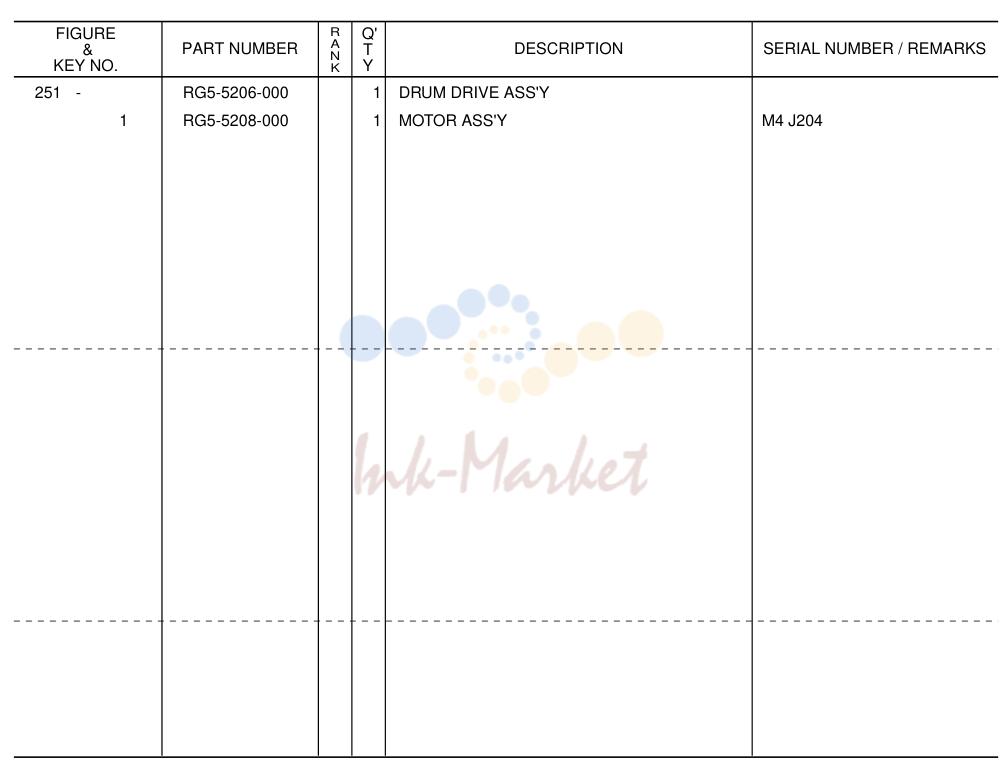

- DRUM DRIVE ASS'Y

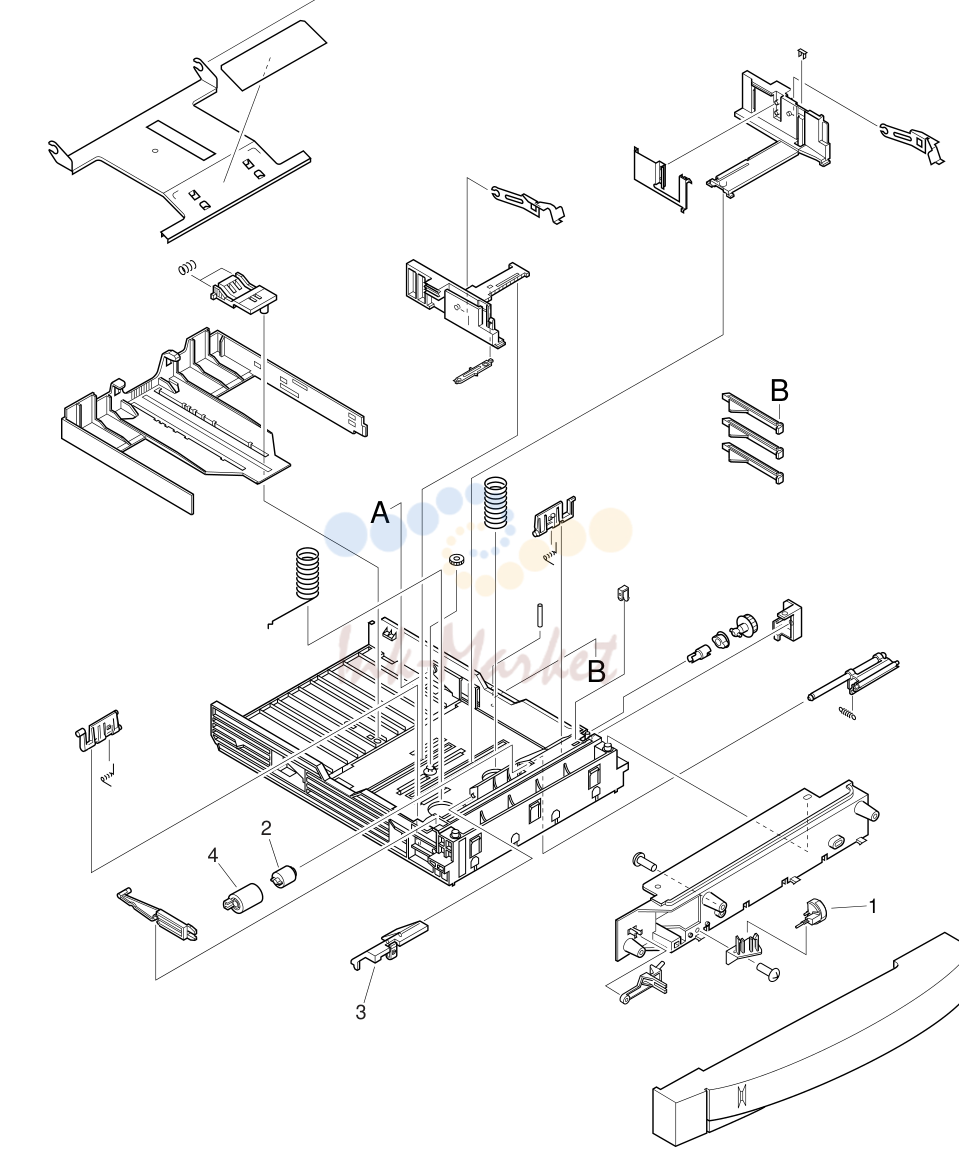

- CASSETTE (250)

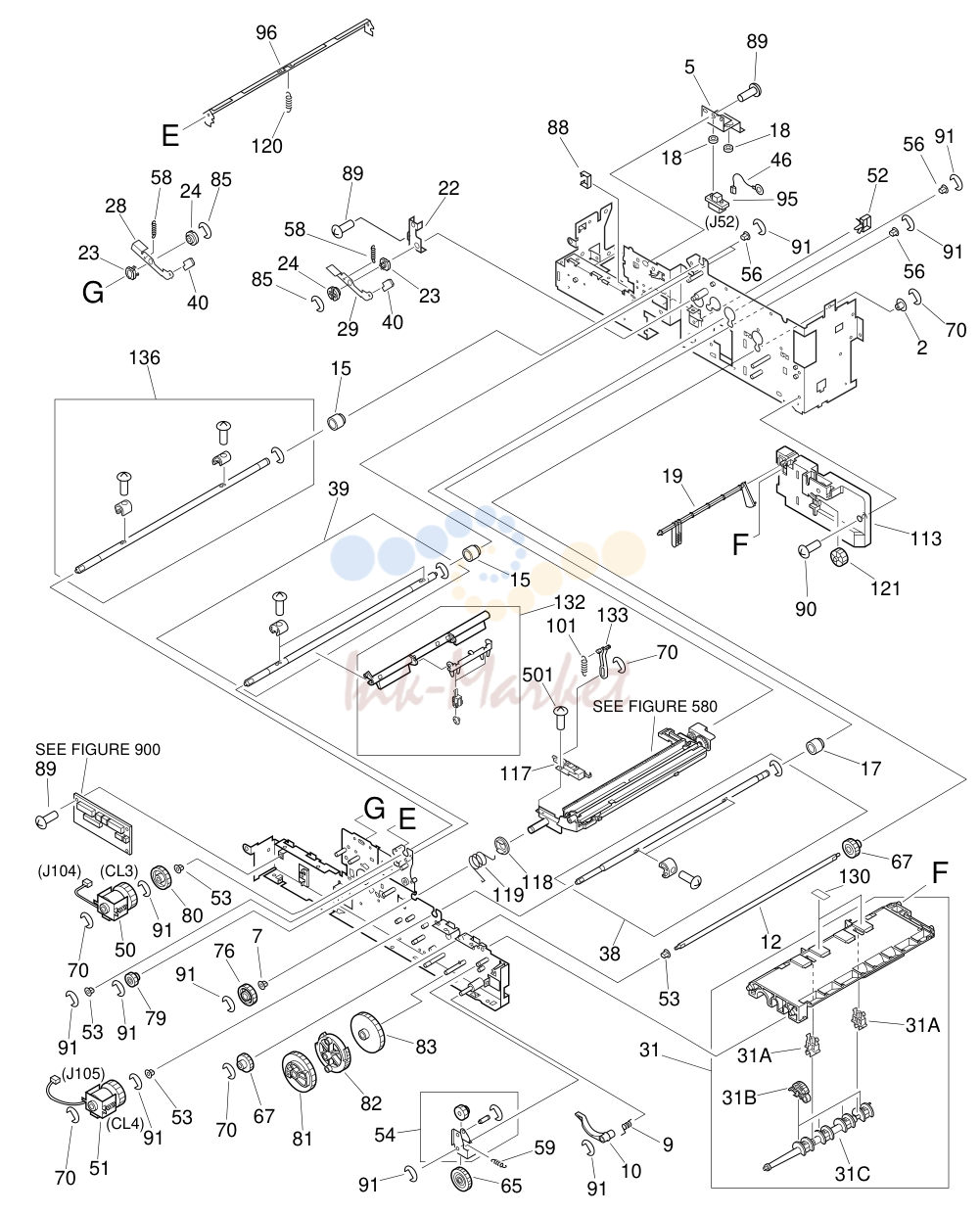

- PAPER PICK-UP ASS'Y (3/3)

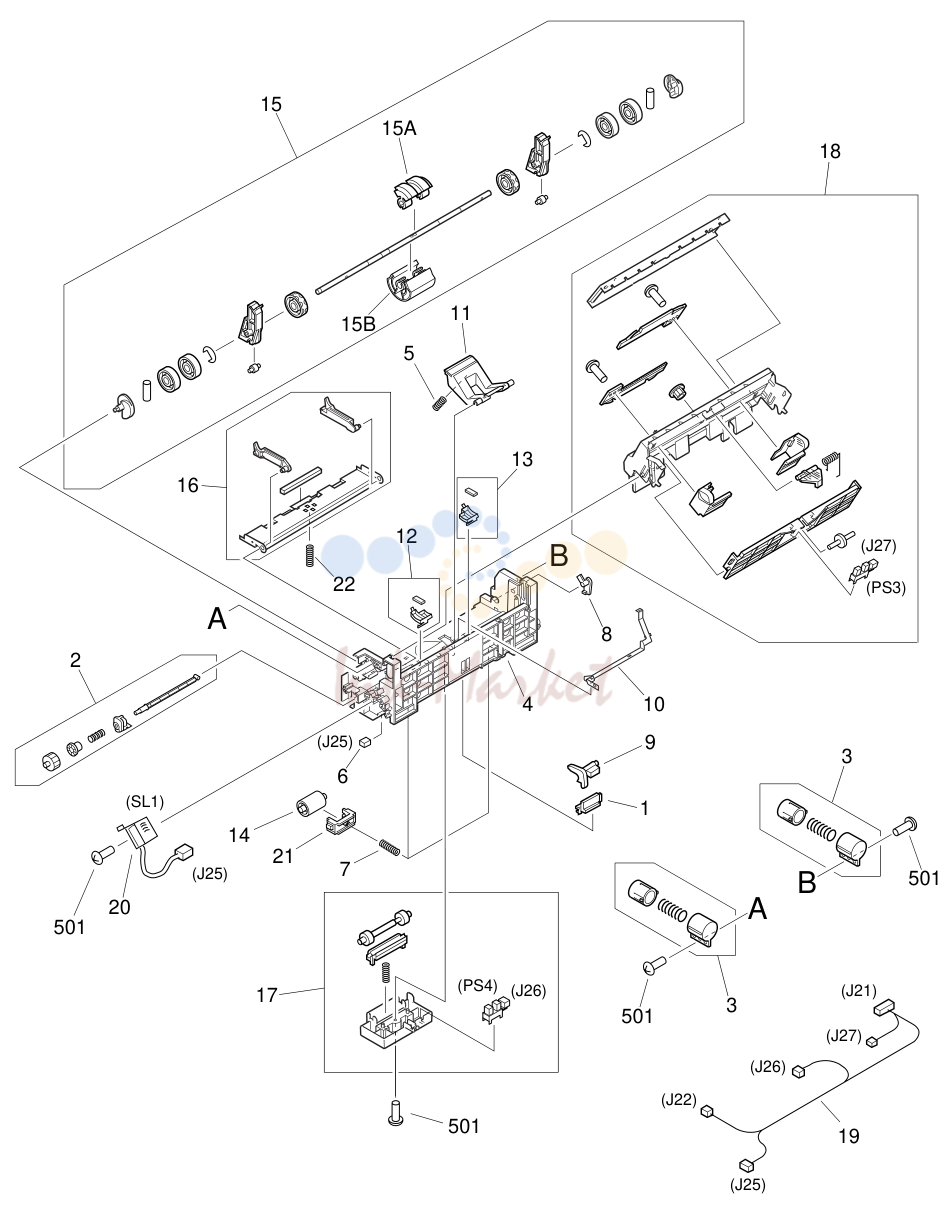

- MP TRAY PAPER PICK -UP ASS'Y

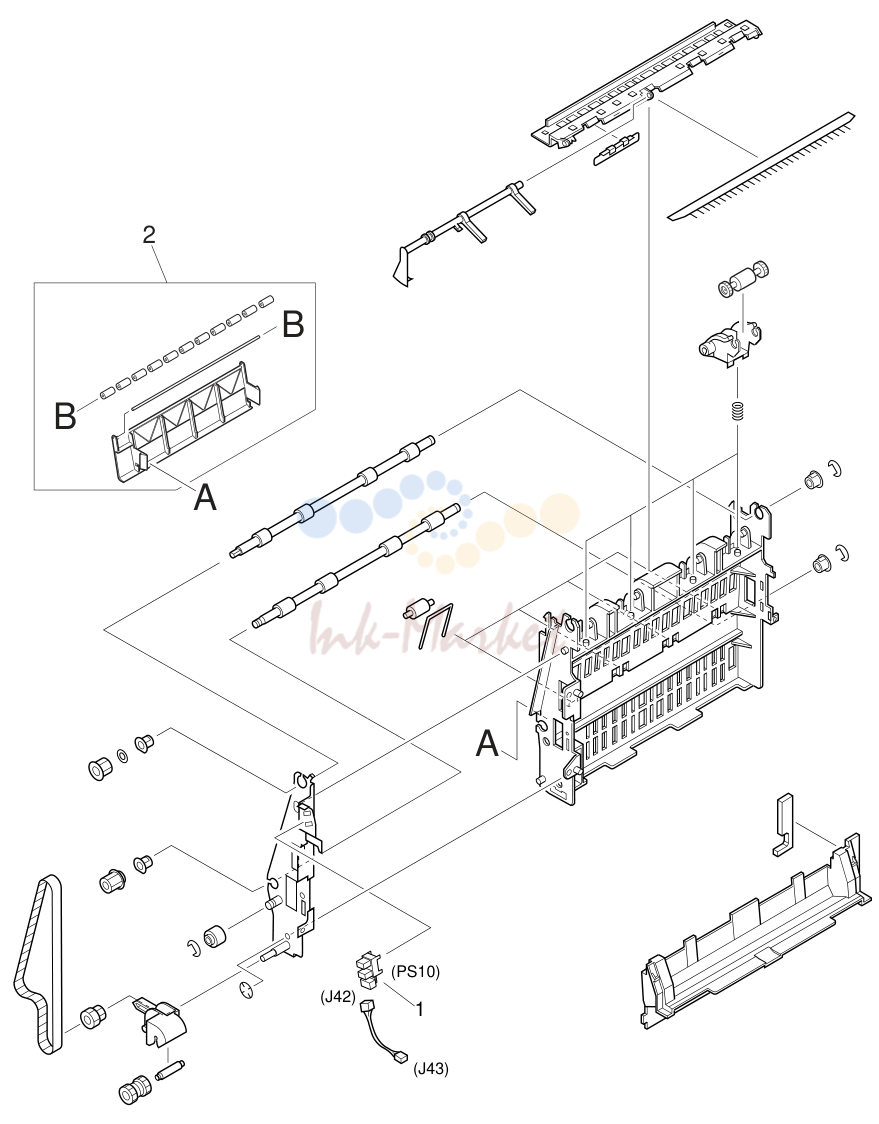

- FACE-DOWN DELIVERY ASS'Y

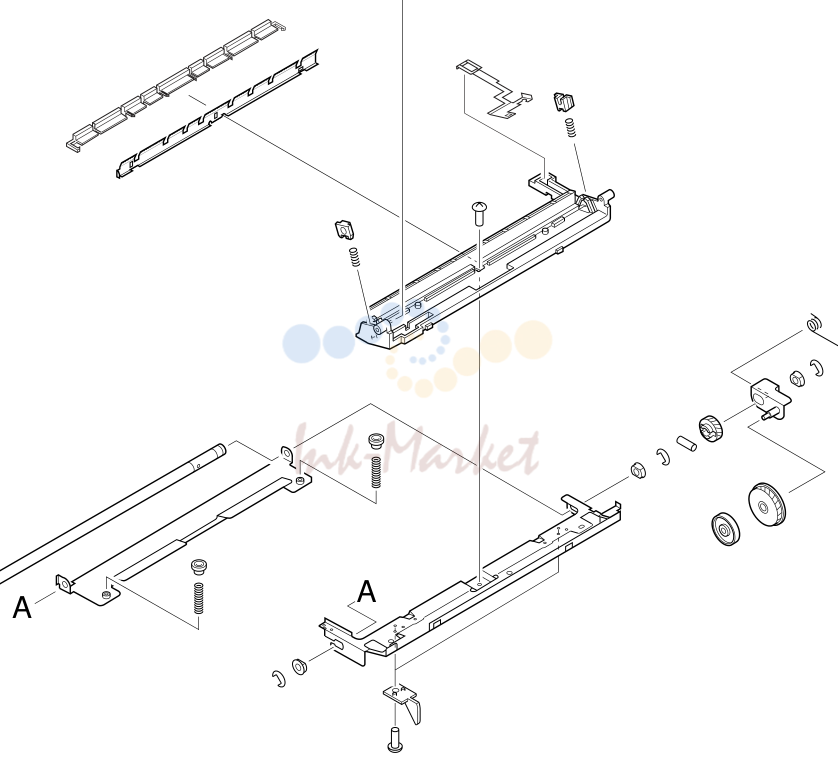

- SECONDARY TRANSFER ASS'Y
- FIXING ASS'Y (2/2)

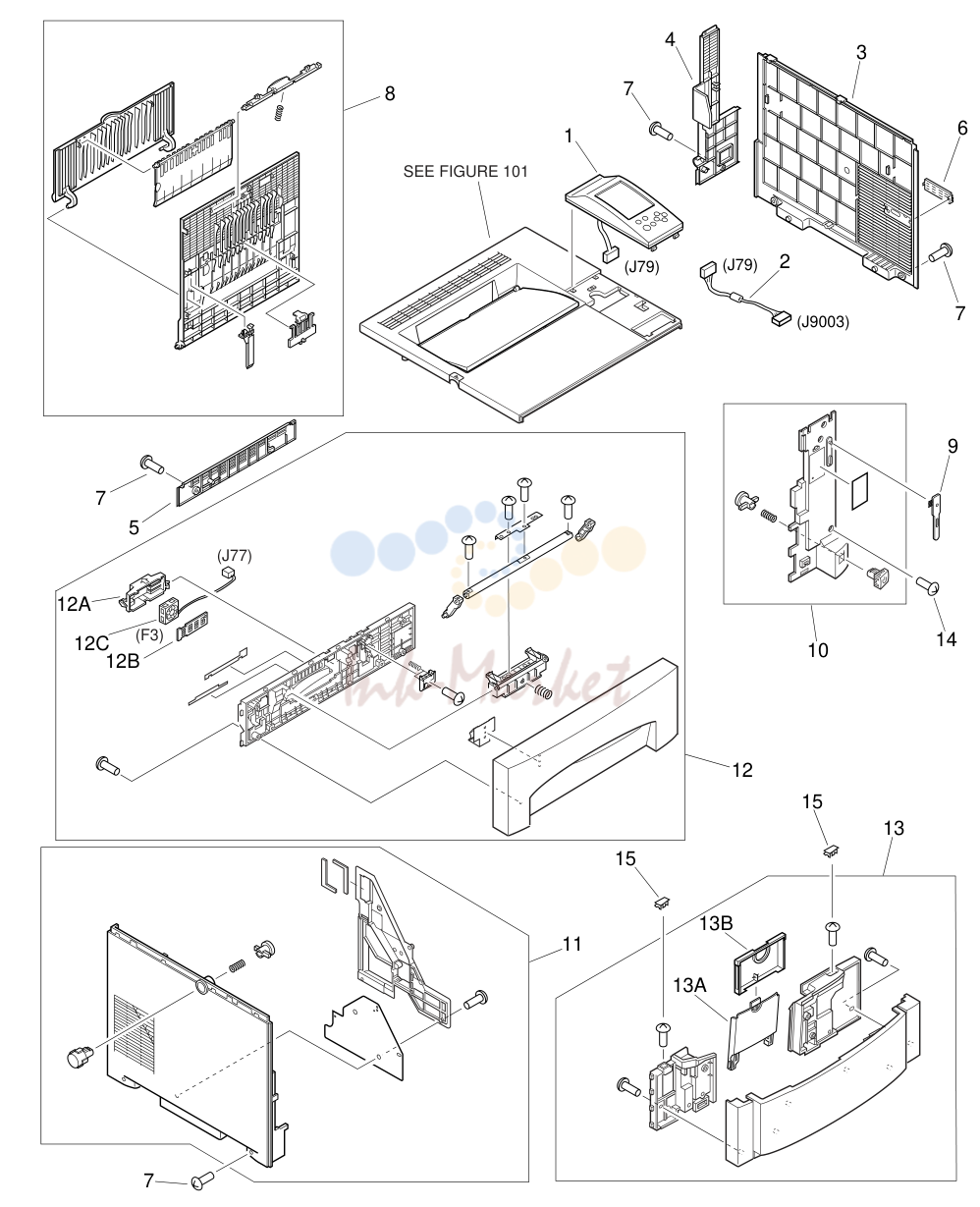

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | RG5-5243-000 запросить цену → | OPERATION PANEL ASS'Y J79 |
| 2 | RG1-3890-000 запросить цену → | DISPLAY CABLE J79, J9003 |
| 3 | RB2-1506-000 запросить цену → | COVER, RIGHT |
| 4 | RB2-1504-020 запросить цену → | COVER, REAR |
| 5 | RB2-1505-000 запросить цену → | COVER, REAR, LOWER |
| 6 | RB2-1503-000 запросить цену → | COVER |
| 7 | XA9-1161-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 8 | RG5-3327-040 запросить цену → | DELIVERY COVER ASS'Y |
| 9 | RB2-0863-000 запросить цену → | HOLDER, CLEANER |
| 10 | RG5-3312-000 запросить цену → | FRONT COVER ASS'Y |
| 11 | RG5-5210-000 запросить цену → | LEFT COVER ASS'Y |
| 12 | RG5-5233-000 запросить цену → | UPPER FRONT COVER ASS'Y |
| RB2-5174-000 запросить цену → | COVER, FAN | |
| RB2-1297-000 запросить цену → | FILTER, AIR | |
| RH7-1436-000 запросить цену → | FAN F3, J77 | |
| 13 | RG5-5246-000 запросить цену → | MIDDLE FRONT COVER ASS'Y |
| RB2-1482-000 запросить цену → | TRAY, EXTENSION, 1 | |
| RB2-1507-000 запросить цену → | TRAY, EXTENSION, 2 | |
| 14 | XA9-0870-000 запросить цену → | SCREW, M4X10 |
| 15 | RB2-1522-000 запросить цену → | COVER, SCREW [IMPRIME JAPON] 100-2 |
TOP COVER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 101 | RG5-3302-020 запросить цену → | TOP COVER ASS'Y |
| 1 | RF5-2124-000 запросить цену → | CARTRIDGE DOOR ASS'Y [IMPRIME JAPON] 101-2 |

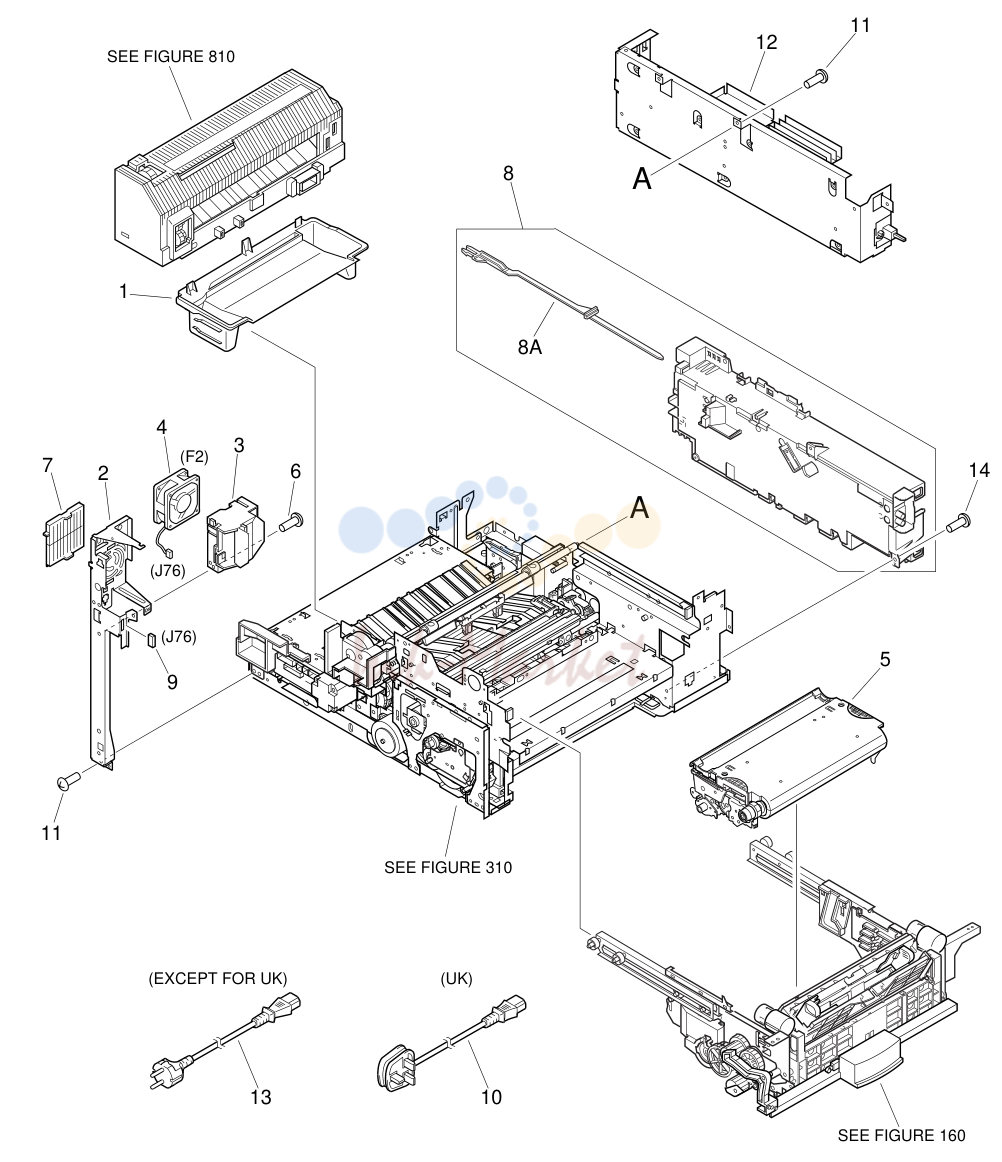

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-1008-000 запросить цену → | TRAY, TONER |
| 2 | RB2-1175-000 запросить цену → | PLATE, FAN |
| 3 | RB2-1281-000 запросить цену → | HOLDER, FAN |
| 4 | RH7-1407-000 запросить цену → | FAN F2, J76 |
| 5 | RG5-5173-060 запросить цену → | ITB ASS'Y |
| 6 | XA9-1161-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 7 | RB2-1283-000 запросить цену → | FILTER, AIR |
| 8 | RG5-5165-000 запросить цену → | HIGH-VOLTAGE POWER SUPPLY |
| RB2-1556-000 запросить цену → | STRAP, COVER SUPPORT | |
| 9 | VS1-5820-003 запросить цену → | CONNECTOR, 3P J76 |
| 10 | RH2-5230-000 запросить цену → | CORD, POWER UK |
| 11 | XA9-1159-000 запросить цену → | SCREW, TP, M3X6 |
| 12 | RH3-2220-000 запросить цену → | LOW-VOLTAGE POWER SUPPLY ASS'Y |
| 13 | RH2-5116-000 запросить цену → | POWER CORD EXCEPT FOR UK |
| 14 | XA9-0253-000 запросить цену → | SCREW, MACH., PAN HEAD, M3X8 [IMPRIME JAPON] 102-2 |

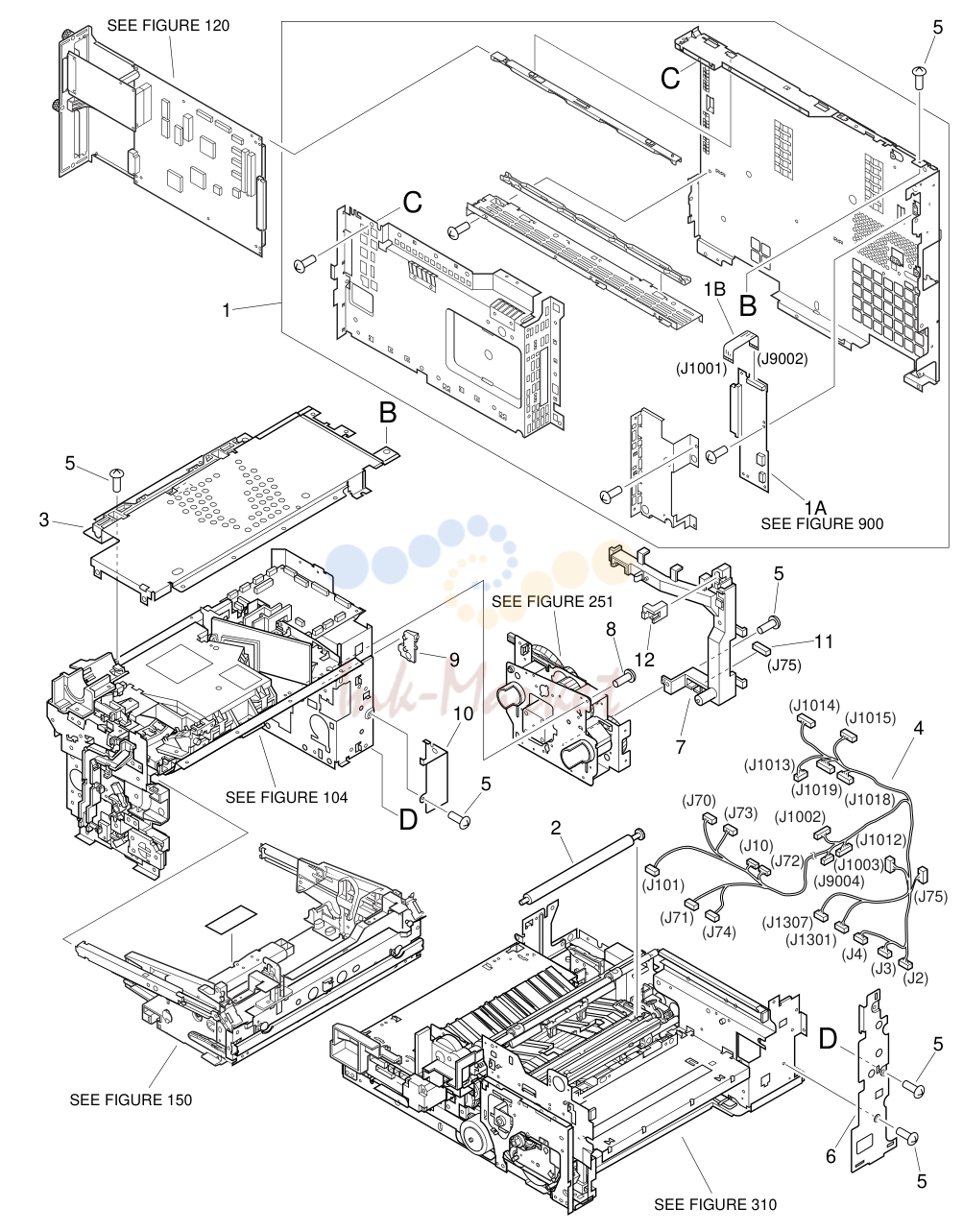

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RG5-3287-000 запросить цену → | SHIELD ASS'Y |
| RG5-3817-000 запросить цену → | CONNECTOR плата ASS'Y SEE FIGURE 900 | |
| RH2-5335-000 запросить цену → | CABLE, FLAT, VIDEOINTERFACE J1001, J9002 | |
| 2 | RF5-2112-000 запросить цену → | ROLLER, TRANSFER |
| 3 | RG5-3293-000 запросить цену → | DC SHIELD ASS'Y |
| 4 | RG5-5186-000 запросить цену → | MAIN CABLE J2-J4, J10, J70-J75 J101, J1002, J1003 J1012-J1015, J1018 J1019, J1301, J1307 J9004 |
| 5 | XA9-1159-000 запросить цену → | SCREW, TP, M3X6 |
| 6 | RB2-1535-000 запросить цену → | PLATE |
| 7 | RB2-1277-020 запросить цену → | GUIDE, CABLE |
| 8 | XA9-0922-000 запросить цену → | SCREW, TP, M3X8 |
| 9 | RB2-1169-000 запросить цену → | HOOK, LEFT |
| 10 | RB2-1286-000 запросить цену → | PLATE, COVER |
| 11 | VS1-5820-008 запросить цену → | CONNECTOR, 8P J75 |
| 12 | RB2-1278-000 запросить цену → | BUTTON [IMPRIME JAPON] 103-2 |

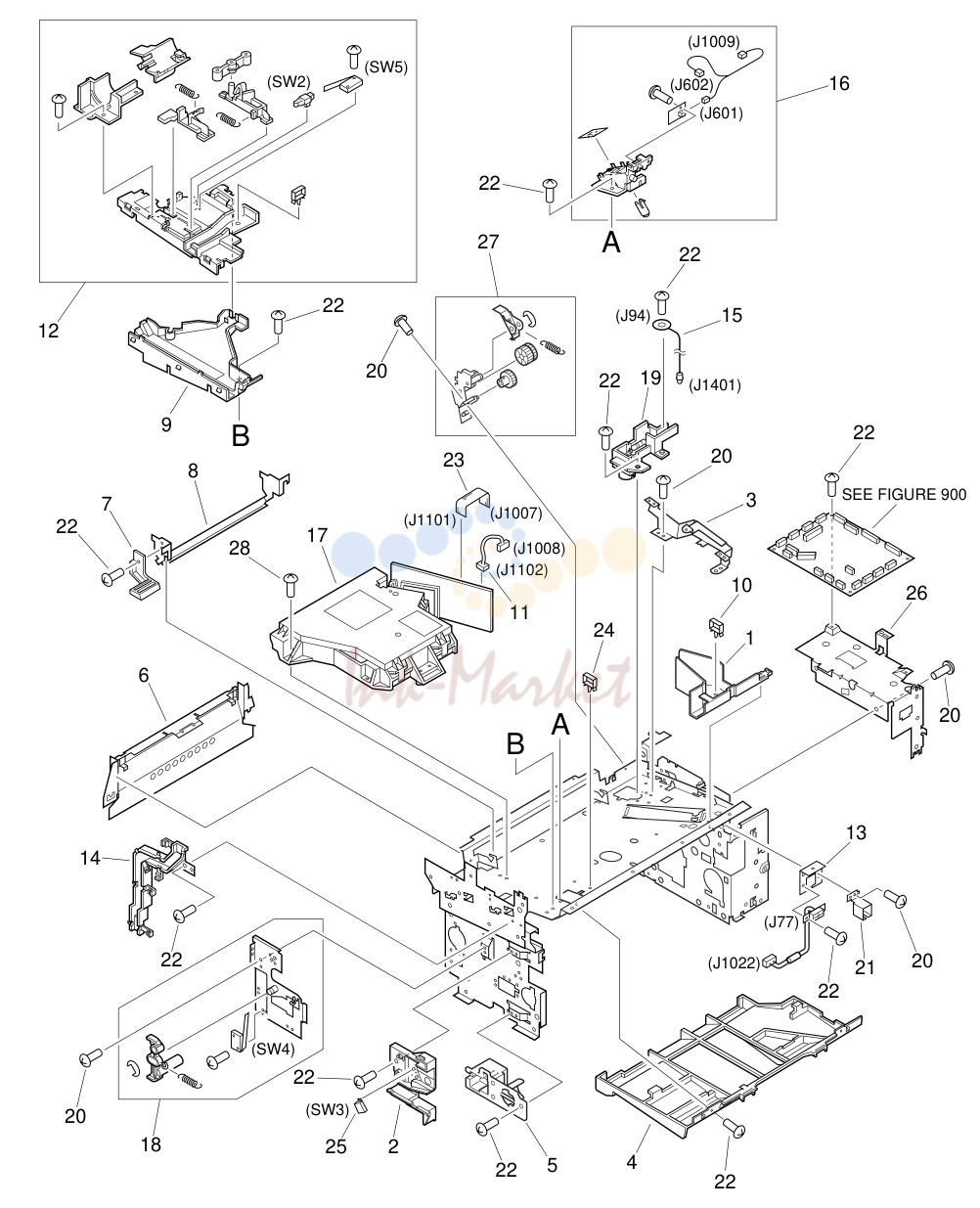

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-1591-000 запросить цену → | GUIDE, CABLE |
| 2 | RB2-1170-040 запросить цену → | HOOK, LEFT |
| 3 | RB2-1155-000 запросить цену → | MOUNT, DC CONTROLLER плата, B |
| 4 | RB2-1156-000 запросить цену → | COVER, SCANNER, LOWER |
| 5 | RB2-5185-000 запросить цену → | BUSHING |
| 6 | RB2-5196-000 запросить цену → | COVER, SHUTTER |
| 7 | RB2-1172-000 запросить цену → | ARM, SHUTTER |
| 8 | RB2-1179-000 запросить цену → | SHUTTER, LASER |
| 9 | RB2-1456-000 запросить цену → | GUIDE, CABLE |
| 10 | WT2-0499-000 запросить цену → | CLIP, CABLE |
| 11 | RG5-3782-000 запросить цену → | LASER CABLE J1008, J1102 |
| 12 | RG5-5170-000 запросить цену → | DOOR SWITCH ASS'Y |
| 13 | RB2-5212-000 запросить цену → | MOUNT, CONNECTOR |
| 14 | RB2-1180-000 запросить цену → | COVER, CABLE |
| 15 | RG5-5196-000 запросить цену → | CABLE J94, J1401 |
| 16 | RG5-3292-000 запросить цену → | WASTE TONER SENSOR ASS'Y |
| 17 | RG5-5175-000 запросить цену → | LASER/SCANNER ASS'Y |
| 18 | RG5-3296-040 запросить цену → | DRAWER SWITCH ASS'Y |
| 19 | RG5-5162-000 запросить цену → | PRIMARY H.V. TERMINAL ASS'Y |
| 20 | XA9-1159-000 запросить цену → | SCREW, TP, M3X6 |
| 21 | RB2-5213-000 запросить цену → | CASE, CONNECTOR |
| 22 | XA9-1161-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 23 | RH2-5400-000 запросить цену → | CABLE, FLAT, LASER J1007, J1101 |
| 24 | WT2-5424-000 запросить цену → | CLIP, CABLE |
| 25 | WC2-5330-000 запросить цену → | MICROSWITCH SW3 |
| 26 | RF5-2144-000 запросить цену → | MOUNT, DC CONTROLLER плата, A |
| 27 | RG5-5163-000 запросить цену → | BRAKE ASS'Y |
| 28 | XA9-1029-000 запросить цену → | SCREW, W/WASHER, M3X12 [IMPRIME JAPON] 104-2 |

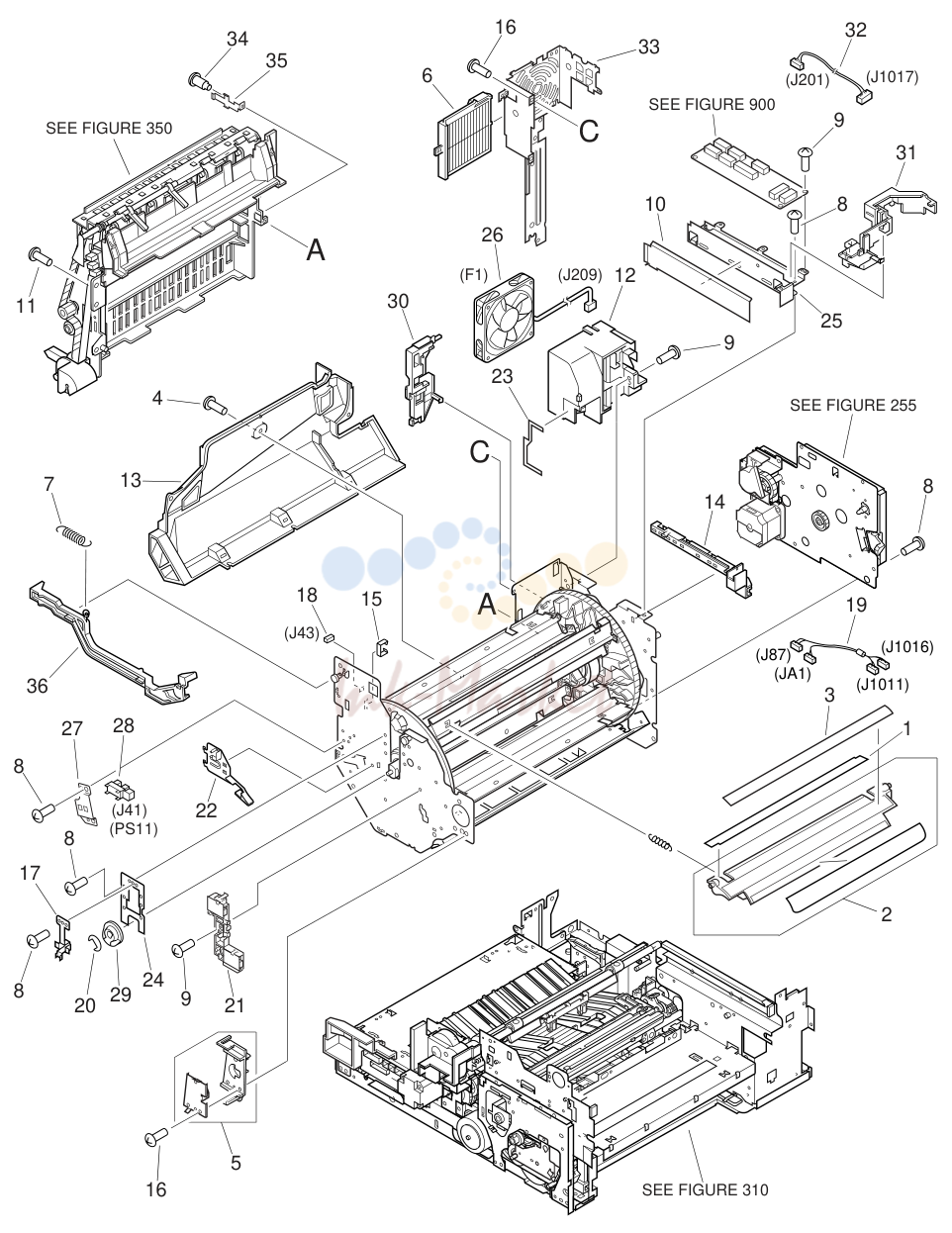

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-5219-000 запросить цену → | SHEET, COVER |
| 2 | RF5-3132-000 запросить цену → | COVER |
| 3 | RS5-8880-000 запросить цену → | LABEL, ROTARY, Y YELLOW |
| RS5-8881-000 запросить цену → | LABEL, ROTARY, M MAGENTA | |
| RS5-8882-000 запросить цену → | LABEL, ROTARY, C CYAN | |
| RS5-8883-000 запросить цену → | LABEL, ROTARY, BK BLACK | |
| 4 | XA9-0951-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 5 | RG5-5169-000 запросить цену → | DRUM BUSHING ASS'Y |
| 6 | RB2-1282-030 запросить цену → | FILTER, AIR |
| 7 | RS5-2754-000 запросить цену → | SPRING, TENSION |
| 8 | XA9-1159-000 запросить цену → | SCREW, TP, M3X6 |
| 9 | XA9-1161-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 10 | RB2-5130-000 запросить цену → | SHEET |
| 12 | RB2-1257-000 запросить цену → | HOLDER, FAN |
| 13 | RF5-3148-000 запросить цену → | DUCT, FIXING |
| 14 | RB2-1279-000 запросить цену → | GUIDE, ROTARY |
| 15 | WT2-5056-000 запросить цену → | CLIP, CORD |
| 17 | RB2-0981-000 запросить цену → | PLATE, GROUNDING |
| 18 | VS1-5057-003 запросить цену → | CONNECTOR, 3P J43 |
| 19 | RG5-3886-000 запросить цену → | FIXING CONNECTOR CABLE J87, J1011, J1016 JA1 |
| 20 | XD9-0136-000 запросить цену → | RING, E |
| 21 | RG5-3355-000 запросить цену → | TONER SENSOR ASS'Y |
| 22 | RB2-0985-000 запросить цену → | GUIDE, CABLE |
| 23 | RB2-0977-000 запросить цену → | SEAL, DUCT |
| 24 | RB2-0966-000 запросить цену → | PLATE, ROTARY |
| 25 | RB2-0999-020 запросить цену → | MOUNT, ROTARY CONTROLLER |
| 26 | RH7-1435-000 запросить цену → | FAN F1, J209 |
| 27 | RB2-0965-000 запросить цену → | PLATE, SENSOR SUPPORT |
| 28 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 PS11, J41 |
| 29 | RB2-0982-000 запросить цену → | CAM, GROUNDING |
| 30 | RB2-1280-000 запросить цену → | HOLDER, FAN |
| 31 | RB2-5173-000 запросить цену → | GUIDE |
| 32 | RG5-5187-000 запросить цену → | DEVELOPER CABLE J201, J1017 |
| 33 | RB2-1253-030 запросить цену → | PLATE, SHIELD |
| 34 | RF5-0090-000 запросить цену → | SCREW, STEPPED, M3 |
| 35 | RB2-0511-000 запросить цену → | MOUNT, FACE-DOWN DELIVERY |
| 36 | RB2-1284-000 запросить цену → | ROD, DELIVERY [IMPRIME JAPON] 105-2 |

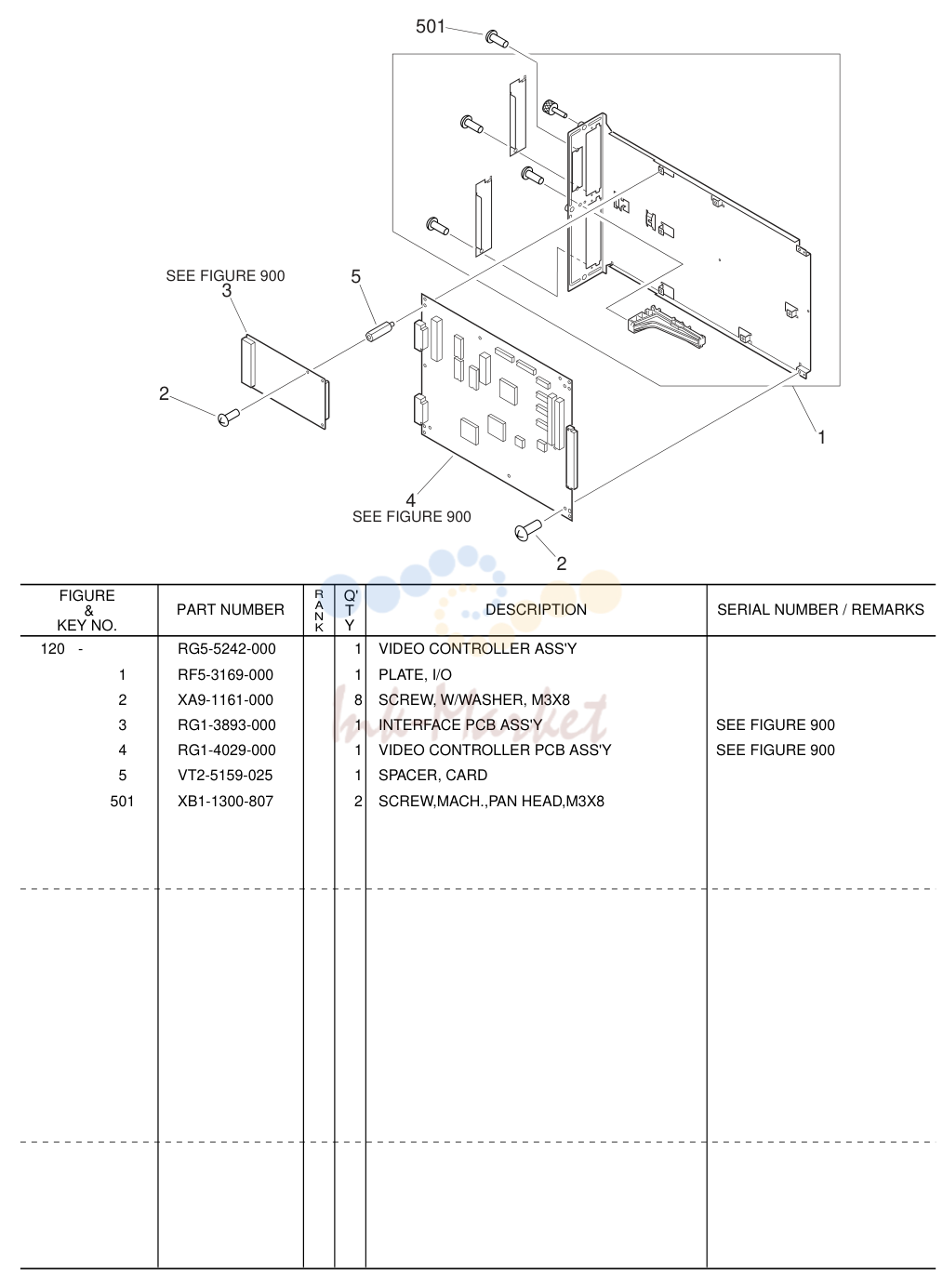

VIDEO CONTROLLER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 120 | RG5-5242-000 запросить цену → | VIDEO CONTROLLER ASS'Y |
| 1 | RF5-3169-000 запросить цену → | PLATE, I/O |
| 2 | XA9-1161-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 3 | RG1-3893-000 запросить цену → | INTERFACE плата ASS'Y SEE FIGURE 900 |
| 4 | RG1-4029-000 запросить цену → | VIDEO CONTROLLER плата ASS'Y SEE FIGURE 900 |
| 5 | VT2-5159-025 запросить цену → | SPACER, CARD |
| 501 | XB1-1300-807 запросить цену → | SCREW,MACH.,PAN HEAD,M3X8 |

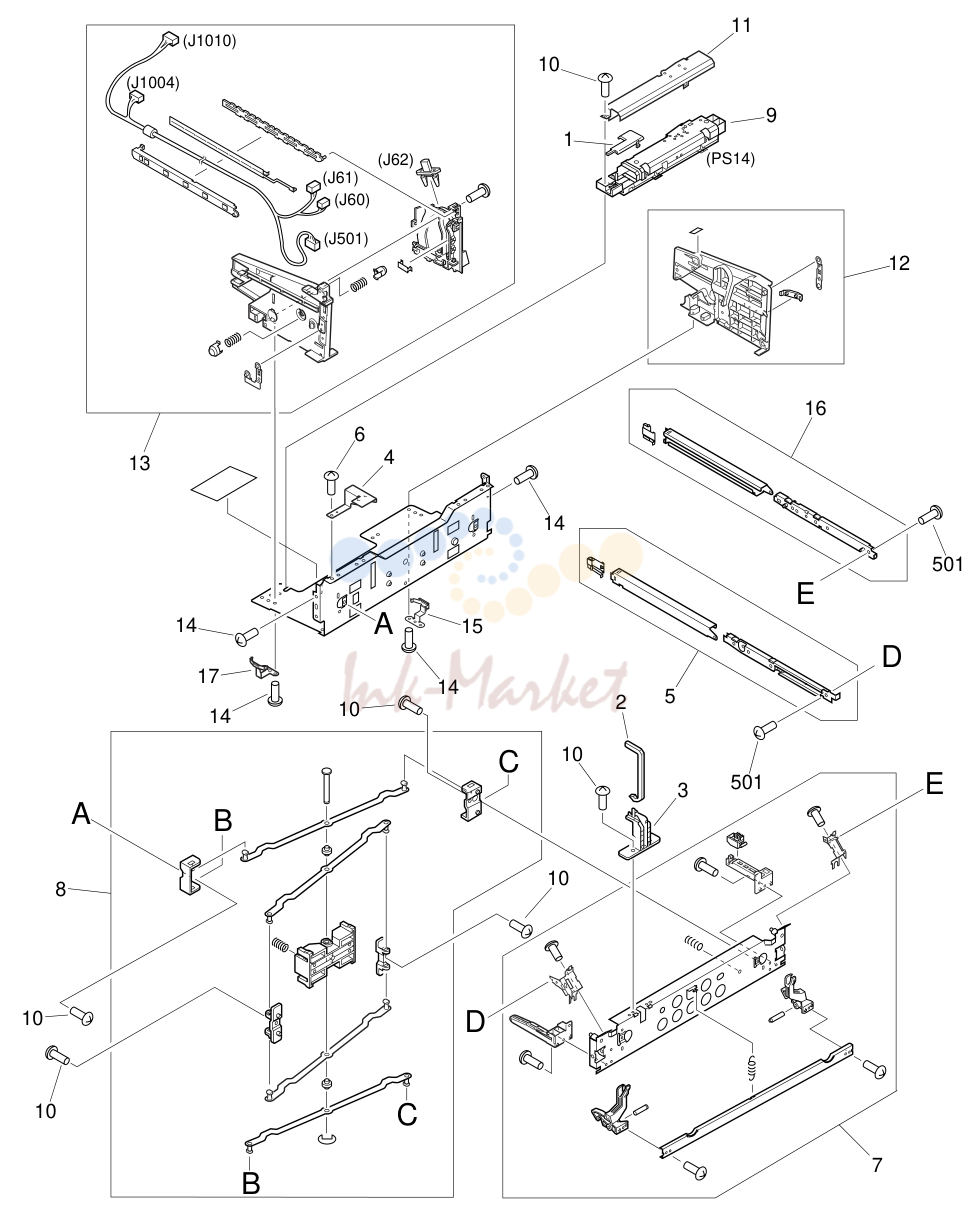

UPPER DRAWER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 150 | RG5-5142-050 запросить цену → | UPPER DRAWER ASS'Y |
| 1 | RB2-0916-000 запросить цену → | COVER, CONNECTOR |
| 2 | RB2-1113-000 запросить цену → | GUIDE |
| 3 | RB2-1114-000 запросить цену → | HOLDER, GUIDE |
| 4 | RB2-5209-000 запросить цену → | PLATE, FRONT COVER GROUNDING |
| 5 | RG5-5147-000 запросить цену → | LEFT RAIL ASS'Y |
| 6 | XA9-1159-000 запросить цену → | SCREW, TP, M3X6 |
| 7 | RG5-5148-000 запросить цену → | DOOR ASS'Y |
| 8 | RG5-5234-020 запросить цену → | LINK ASS'Y |
| 9 | RG5-5149-000 запросить цену → | DENSITY SENSOR ASS'Y PS14 |
| 10 | XA9-1161-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 11 | RB2-5138-000 запросить цену → | PLATE, GROUNDING |
| 12 | RG5-5144-000 запросить цену → | SIDE RIGHT PLATE ASS'Y |
| 13 | RG5-5146-000 запросить цену → | SIDE LEFT PLATE ASS'Y |
| 14 | XA9-0591-000 запросить цену → | SCREW, M3X8 |
| 15 | RB2-1598-000 запросить цену → | PLATE, GROUNDING |
| 16 | RG5-5145-000 запросить цену → | RIGHT RAIL ASS'Y |
| 17 | RB2-5199-000 запросить цену → | PLATE, GROUNDING |
| 501 | XB1-2400-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 [IMPRIME JAPON] 150-2 |

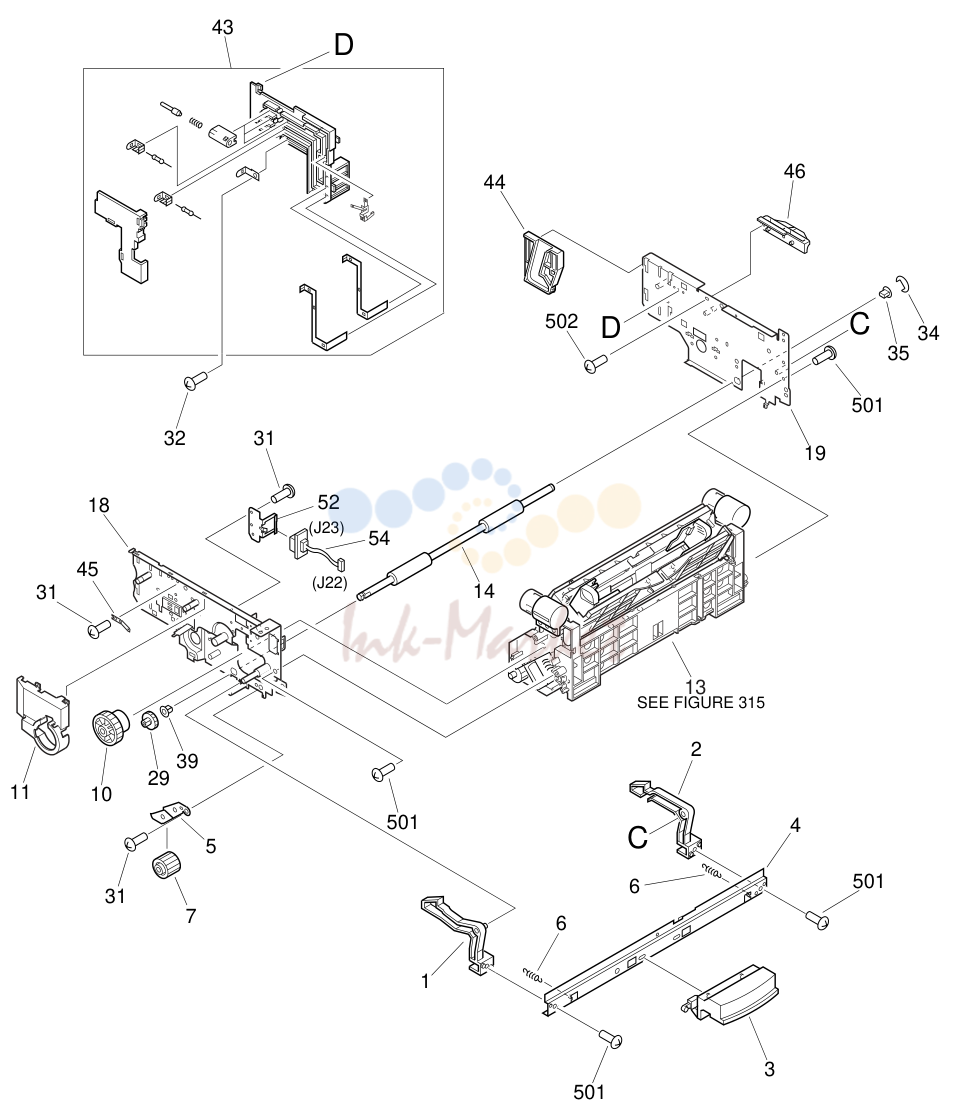

MULTI-PURPOSE DRAWER ASS'Y (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 160 | RG5-5229-000 запросить цену → | MULTI-PURPOSE DRAWER ASS'Y |
| 1 | RB2-1359-020 запросить цену → | LEVER, LOCK, LEFT |
| 2 | RB2-1360-020 запросить цену → | LEVER, LOCK, RIGHT |
| 3 | RB2-1486-000 запросить цену → | LEVER, LOCK |
| 4 | RB2-1362-000 запросить цену → | CROSSBAR, LOCK |
| 5 | RB2-1409-000 запросить цену → | COUPLER, GEAR |
| 6 | RS5-2756-000 запросить цену → | SPRING, TENSION |
| 7 | RS6-0208-000 запросить цену → | GEAR, 19T |
| 8 | XA9-1159-000 запросить цену → | SCREW, TP, M3X6 |
| 9 | RB2-5114-000 запросить цену → | ROLLER, REGISTRATION |
| 10 | RB2-0716-000 запросить цену → | GEAR, 41T |
| 11 | RB2-5120-000 запросить цену → | COVER, GEAR |
| 12 | RG5-5122-000 запросить цену → | REGISTRATION FRAME ASS'Y |
| 13 | RG5-5226-000 запросить цену → | MP TRAY PAPER PICK-UP ASS'Y SEE FIGURE 315 |
| 14 | RB2-1358-000 запросить цену → | ROLLER, PAPER FEED |
| 15 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 PS2, J17 |
| 16 | RG5-3192-000 запросить цену → | RAIL ASS'Y, LEFT |
| 17 | RG5-3193-000 запросить цену → | RAIL ASS'Y, RIGHT |
| 18 | RF5-3127-000 запросить цену → | PLATE, SLIDE, LEFT |
| 19 | RF5-3126-000 запросить цену → | PLATE, SLIDE, RIGHT |
| 20 | RS6-2252-000 запросить цену → | SPRING, TENSION |
| 21 | RB2-5117-000 запросить цену → | ROLLER, REGISTRATION |
| 22 | RB2-1397-020 запросить цену → | LEVER, SENSOR |
| 23 | RB2-1396-000 запросить цену → | HOLDER, LEVER |
| 24 | RS5-2760-000 запросить цену → | SPRING, COMPRESSION |
| 25 | RB2-1391-000 запросить цену → | HOLDER, STOP, RIGHT |
| 26 | RB2-1392-000 запросить цену → | HOLDER, STOP, LEFT |
| 27 | RH7-5260-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL1, J16 |
| 28 | RS6-0757-000 запросить цену → | GEAR, 29T |
| 29 | RS6-0207-000 запросить цену → | GEAR, 18T |
| 30 | RS6-0209-000 запросить цену → | GEAR, 38T/46T |
| 32 | XA9-1161-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 33 | XD9-0134-000 запросить цену → | RING, E |
| 34 | XD9-0136-000 запросить цену → | RING, E |
| 35 | RS5-1335-000 запросить цену → | BUSHING |
| 36 | XD9-0103-000 запросить цену → | PIN, DOWEL |
| 37 | RF5-3158-000 запросить цену → | GUIDE, REGISTRATION |
| 38 | RS5-0412-000 запросить цену → | GEAR, 24T |
| 39 | RS5-1333-000 запросить цену → | BUSHING |
| 40 | RS6-2249-000 запросить цену → | SPRING, TENSION |
| 41 | XD9-0111-000 запросить цену → | PIN, DOWEL |
| 42 | RB2-1424-000 запросить цену → | MOUNT, COVER |
| 43 | RG5-5124-000 запросить цену → | DRAWER H.V. TERMINAL ASS'Y |
| 44 | RB2-1372-000 запросить цену → | GUIDE, RIGHT |
| 45 | RB2-1421-000 запросить цену → | PLATE, GROUNDING |
| 46 | RB2-1371-000 запросить цену → | PLATE, DRIVE RELEASE |
| 47 | RB2-1418-000 запросить цену → | PLATE, GROUNDING |
| 48 | RB2-1379-000 запросить цену → | GUIDE, SLIDE |
| 49 | RB2-1410-000 запросить цену → | LEVER, LOCK |
| 160 | XA9-0591-000 запросить цену → | SCREW, M3X8 |
| 51 | RS6-0758-000 запросить цену → | GEAR, 25T/28T |
| 52 | RB2-1393-020 запросить цену → | MOUNT, CONNECTOR |
| 53 | RB2-1413-020 запросить цену → | SPRING, LEAF |
| 54 | RG5-3791-000 запросить цену → | ITB CONNECT CABLE J22, J23 |
| 55 | VS1-5057-003 запросить цену → | CONNECTOR, 3P J22 |
| 501 | XB4-7401-009 запросить цену → | SCREW,TAPPING,PAN HEAD,M4X10 |
| 502 | XB4-7400-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 [IMPRIME JAPON] 160-4 |
DRUM DRIVE ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 251 | RG5-5206-000 запросить цену → | DRUM DRIVE ASS'Y |
| 1 | RG5-5208-000 запросить цену → | MOTOR ASS'Y M4 J204 |
| 255 | RG5-5209-040 запросить цену → | ROTARY DRIVE ASS'Y |
| 1 | RG5-5201-000 запросить цену → | ROTARY DRIVE MOTOR ASS'Y M3 J203 |
| 2 | RF5-2156-000 запросить цену → | MOTOR, STEPPING M5 J205 |
| 3 | RS6-0186-020 запросить цену → | GEAR, 51T |
| 4 | XA9-1159-000 запросить цену → | SCREW, TP, M3X6 |
| 5 | XD9-0137-000 запросить цену → | RING, E |
| 6 | XA9-0387-000 запросить цену → | SCREW, W/WASHER, M4X8 |
| 7 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 PS11, J40 |
| 8 | RB2-0983-000 запросить цену → | DAMPER, MOTOR |
| 501 | XD9-0108-000 запросить цену → | PIN, DOWEL |
| 502 | XB5-6300-609 запросить цену → | SCREW, MACHINE M3X6 [IMPRIME JAPON] 255-1 |
CASSETTE (250)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RF5-2126-000 запросить цену → | SENSOR, DRUM |
| 2 | RB1-8974-000 запросить цену → | LIMITER, TORQUE |
| 3 | RB1-9001-000 запросить цену → | COVER, ROLLER |
| 4 | RF5-1885-000 запросить цену → | ROLLER [IMPRIME JAPON] 300-2 |
PAPER PICK-UP ASS'Y (3/3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RB2-1419-000 запросить цену → | GUIDE, SUPPORT, LEFT |
| 2 | FS1-1433-000 запросить цену → | BUSHING |
| 3 | RB2-0519-000 запросить цену → | BRACKET, MOTOR |
| 4 | RB2-0537-000 запросить цену → | BRACKET |
| 5 | RB2-0538-000 запросить цену → | PLATE |
| 6 | RB2-0539-000 запросить цену → | SHAFT, DRIVE |
| 7 | RS5-1344-000 запросить цену → | BUSHING |
| 9 | RB2-0542-000 запросить цену → | SPRING, TORSION |
| 10 | RB2-0543-000 запросить цену → | LEVER |
| 11 | RB2-0546-000 запросить цену → | SHAFT, ROLLER |
| 12 | RB2-0551-000 запросить цену → | SHAFT |
| 13 | XA9-0770-000 запросить цену → | SCREW, M3X12 |
| 14 | RS6-0149-000 запросить цену → | GEAR, 26T |
| 15 | RB2-0561-000 запросить цену → | CLUTCH, ONE-WAY |
| 16 | RB2-0563-000 запросить цену → | PLATE |
| 17 | RB2-0572-000 запросить цену → | CLUTCH, ONE-WAY |
| 18 | RB2-0575-000 запросить цену → | COLLAR |
| 19 | RB2-0576-000 запросить цену → | LEVER, SENSOR |
| 20 | RF5-2161-000 запросить цену → | GEAR, 18T/52T |
| 21 | RB2-0601-000 запросить цену → | GUIDE, GEAR |
| 22 | RB2-0617-000 запросить цену → | PLATE |
| 23 | RB2-0830-000 запросить цену → | BUSHING |
| 24 | RB2-0831-000 запросить цену → | HOLDER, PLATE |
| 25 | RB2-0496-000 запросить цену → | GUIDE, CABLE |
| 26 | RF5-2092-020 запросить цену → | ROLLER |
| 27 | RG5-3884-000 запросить цену → | CABLE |
| 28 | RF5-2094-020 запросить цену → | PLATE, LEFT |
| 29 | RF5-2095-020 запросить цену → | PLATE, RIGHT |
| 30 | RG5-3205-050 запросить цену → | RAIL CROSSMEMBER ASS'Y |
| 31 | RG5-3225-040 запросить цену → | FRAME ASS'Y |
| RB1-8912-000 запросить цену → | BUSHING | |
| RB1-8865-000 запросить цену → | ROLLER | |
| RB2-0545-000 запросить цену → | SHAFT, PICK-UP ROLLER | |
| 32 | RB2-0634-000 запросить цену → | PLATE, HOLD CLUTCH |
| 33 | RG5-3234-000 запросить цену → | PAPER SIZE SENSOR ASS'Y |
| 34 | XH9-0103-000 запросить цену → | FOOT |
| 35 | RB2-1303-000 запросить цену → | HOLDER |
| 36 | WT2-5056-000 запросить цену → | CLIP, CORD |
| 37 | RG5-5116-000 запросить цену → | TRANSFER TERMINAL ASS'Y |
| 38 | RG5-5118-000 запросить цену → | SECONDARY TRANSFER CAM ASS'Y |
| 39 | RG5-3241-020 запросить цену → | DB ASS'Y |
| 40 | RB2-1572-000 запросить цену → | COVER, PLATE |
| 41 | RG5-5119-000 запросить цену → | SOLENOID ASS'Y |
| 42 | RG5-3785-000 запросить цену → | CABLE, PAPER FEED J30-J32, J110, J801 |
| 43 | RG5-3786-000 запросить цену → | DRAWER CABLE J10-J12 |
| 44 | RG5-3787-000 запросить цену → | FIXING/OPTION CABLE J1, J50, J51, J82 J87, JA1 |
| 45 | VS1-5057-003 запросить цену → | CONNECTOR, 3P J31 |
| 46 | RG5-3881-000 запросить цену → | GROUNDING CABLE [IMPRIME JAPON] 310-4 |
| 310 | RH7-1343-000 запросить цену → | MOTOR, STEPPING M2, J109 |
| 48 | XD9-0103-000 запросить цену → | PIN, DOWEL |
| 49 | RH7-5176-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL2, J103 |
| 50 | RH7-5178-060 запросить цену → | CLUTCH, ELECTROMAGNETIC CL3, J104 |
| 51 | RH7-5180-060 запросить цену → | CLUTCH, ELECTROMAGNETIC CL4, J105 |
| 52 | WT2-0434-000 запросить цену → | CLIP, CABLE |
| 53 | RS5-1340-000 запросить цену → | BUSHING |
| 54 | RG5-3228-000 запросить цену → | GEAR ASS'Y |
| 55 | RS5-1293-000 запросить цену → | BUSHING |
| 56 | RS5-1497-000 запросить цену → | BUSHING |
| 57 | RS5-1339-000 запросить цену → | BUSHING |
| 58 | RS5-2733-000 запросить цену → | SPRING, TENSION |
| 59 | RS5-2768-000 запросить цену → | SPRING, TENSION |
| 60 | RS6-0132-000 запросить цену → | GEAR, 35T |
| 61 | RS6-0133-000 запросить цену → | GEAR, 37T/14T |
| 62 | RS6-0134-000 запросить цену → | GEAR, 30T/16T |
| 63 | RS6-0135-000 запросить цену → | GEAR, 27T |
| 64 | RS6-0136-000 запросить цену → | GEAR, 31T |
| 65 | RS6-0137-000 запросить цену → | GEAR, 26T/18T |
| 66 | RS6-0138-000 запросить цену → | GEAR, 20T |
| 67 | RS6-0139-000 запросить цену → | GEAR, 18T |
| 68 | RS6-0140-000 запросить цену → | GEAR, 18T |
| 69 | RS6-0141-000 запросить цену → | GEAR, 19T |
| 70 | XD9-0134-000 запросить цену → | RING, E |
| 71 | RS6-0143-000 запросить цену → | GEAR, 37T |
| 72 | RS6-0144-000 запросить цену → | GEAR, 34T/15T |
| 73 | RS6-0145-000 запросить цену → | GEAR, 29T/17T |
| 74 | RS6-0146-000 запросить цену → | GEAR, 52T |
| 75 | RS6-0147-000 запросить цену → | GEAR, 47T |
| 76 | RS6-0159-000 запросить цену → | GEAR, 26T |
| 77 | RG5-3227-000 запросить цену → | FIXING MOTOR ASS'Y |
| 78 | RS6-0150-020 запросить цену → | GEAR, 29T |
| 79 | RS6-0151-000 запросить цену → | GEAR, 16T |
| 80 | RS6-0152-000 запросить цену → | GEAR, 29T |
| 81 | RS6-0153-000 запросить цену → | GEAR, 49T |
| 82 | RS6-0154-000 запросить цену → | GEAR, 39T/31T |
| 83 | RS6-0155-000 запросить цену → | GEAR, 53T |
| 84 | RS6-0163-000 запросить цену → | GEAR, 24T/37T |
| 85 | XD9-0135-000 запросить цену → | RING, E |
| 86 | VS1-6174-014 запросить цену → | CONNECTOR, 14P J13 |
| 87 | WG8-5309-000 запросить цену → | PHOTO-DETECTOR,EE-SX1235A-P2 PS6, PS8, J32, J30 |
| 88 | WT2-0204-000 запросить цену → | CLIP, CABLE |
| 89 | XA9-1159-000 запросить цену → | SCREW, TP, M3X6 |
| 90 | XA9-1161-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 91 | XD9-0136-000 запросить цену → | RING, E |
| 92 | RB2-1471-000 запросить цену → | HOLDER, SENSOR |
| 93 | FH7-7313-000 запросить цену → | IC, EE-SX4009-P1 PS7, J33 |
| 94 | VS1-5820-014 запросить цену → | CONNECTOR, 14P J10, JA1 |
| 95 | VS1-6173-014 запросить цену → | CONNECTOR, 14P J52 |
| 96 | RB2-0599-020 запросить цену → | PLATE, REINFORCEMENT |
| 310 | RB2-0598-000 запросить цену → | GUIDE, CABLE |
| 98 | RB2-1304-000 запросить цену → | COVER, GEAR |
| 99 | RB2-5170-000 запросить цену → | DUCT, AIR |
| 100 | XD9-0179-000 запросить цену → | RIVET |
| 101 | RS5-2800-000 запросить цену → | SPRING, TENSION |
| 102 | RB1-2190-000 запросить цену → | COLLAR, SPRING |
| 103 | RB2-0602-000 запросить цену → | STOP, GEAR |
| 104 | RB2-0603-000 запросить цену → | GUIDE, CABLE |
| 105 | RS5-2794-000 запросить цену → | SPRING, TENSION |
| 106 | RB2-1422-000 запросить цену → | COVER, SWITCH |
| 107 | WC2-5330-000 запросить цену → | MICROSWITCH SW1, J78 |
| 108 | RG5-4651-000 запросить цену → | ITB CONNECTOR CABLE J70, J78 |
| 109 | VS1-5057-002 запросить цену → | CONNECTOR, 2P J70 |
| 110 | RB2-5168-000 запросить цену → | DUCT, AIR |
| 111 | RG1-3916-000 запросить цену → | CABLE, DELIVERY SENSOR J31, J33 |
| 112 | RG5-5117-000 запросить цену → | FEEDER ASS'Y |
| 113 | RB2-0553-000 запросить цену → | COVER, GEAR |
| 114 | RB2-0560-000 запросить цену → | SHAFT, DRIVE |
| 115 | RB2-0604-000 запросить цену → | COVER, плата |
| 116 | RS6-0158-000 запросить цену → | GEAR, 17T |
| 117 | RF5-3124-000 запросить цену → | HOLDER, RESISTOR |
| 118 | RB2-0635-000 запросить цену → | FLANGE |
| 119 | RB2-0633-000 запросить цену → | SPRING, TORSION |
| 120 | RS5-2799-000 запросить цену → | SPRING, TENSION |
| 121 | RS5-0940-000 запросить цену → | GEAR, 20T |
| 122 | RS6-0156-000 запросить цену → | GEAR, 53T/46T |
| 123 | RS6-0157-000 запросить цену → | GEAR, 18T/14T |
| 124 | RB2-0559-000 запросить цену → | BLOCK |
| 125 | RB2-0562-000 запросить цену → | PLATE, SUPPORT |
| 126 | RB2-0592-000 запросить цену → | GUIDE, CASSETTE |
| 127 | RB2-0593-000 запросить цену → | PLATE |
| 128 | RB2-0594-000 запросить цену → | BUSHING |
| 129 | RB2-0595-000 запросить цену → | BUSHING |
| 130 | RB2-0621-000 запросить цену → | CUSHION |
| 131 | RS5-2779-000 запросить цену → | SPRING, COMPRESSION |
| 132 | RG5-4696-020 запросить цену → | ROWEL SWING ASS'Y |
| 133 | RB2-0614-000 запросить цену → | LINK, ROWEL |
| 134 | VS1-5057-008 запросить цену → | CONNECTOR, 8P J87 |
| 135 | RS5-1341-000 запросить цену → | BUSHING |
| 136 | RG5-3242-040 запросить цену → | ICL ASS'Y |
| 501 | XB1-2300-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 [IMPRIME JAPON] 310-6 |
MP TRAY PAPER PICK -UP ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 315 | RG5-5226-000 запросить цену → | MP TRAY PAPER PICK-UP ASS'Y |
| 1 | RB1-7183-000 запросить цену → | HOLDER, LEVER |
| 2 | RG5-3221-000 запросить цену → | FEEDER GEAR ASS'Y |
| 3 | RG5-5125-000 запросить цену → | ITB PRESSURE ASS'Y |
| 4 | RB2-5125-000 запросить цену → | FRAME, MULTI-PURPOSE |
| 5 | RS5-2752-000 запросить цену → | SPRING, COMPRESSION |
| 6 | VS1-5057-002 запросить цену → | CONNECTOR, 2P J25 |
| 7 | RS5-2751-000 запросить цену → | SPRING, COMPRESSION |
| 8 | RB2-0720-000 запросить цену → | ARM |
| 9 | RB2-0721-000 запросить цену → | LEVER |
| 10 | RB2-5126-000 запросить цену → | PLATE, GROUNDING |
| 11 | RB2-5221-000 запросить цену → | HOLDER, SEPARATION PAD |
| 12 | RF5-3149-000 запросить цену → | CASE, PAD, LEFT |
| 13 | RF5-3150-000 запросить цену → | CASE, PAD, RIGHT |
| 14 | RB2-0723-000 запросить цену → | ROLLER |
| 15 | RG5-5128-000 запросить цену → | PAPER PICK-UP ROLLER ASS'Y |
| RB2-0717-000 запросить цену → | ROLLER | |
| RB2-0744-000 запросить цену → | ROLLER | |
| 16 | RG5-3216-000 запросить цену → | MIDDLE PLATE ASS'Y |
| 17 | RG5-5129-000 запросить цену → | ROLLER ASS'Y |
| 18 | RG5-5225-000 запросить цену → | TRAY ASS'Y |
| 19 | RG5-5190-000 запросить цену → | MP TRAY CABLE J21, J22, J25-J27 |
| 20 | RH7-5185-000 запросить цену → | SOLENOID SL1, J25 |
| 21 | RB2-0724-000 запросить цену → | HOLDER |
| 22 | RS5-2750-000 запросить цену → | SPRING, COMPRESSION |
| 501 | XB4-7401-009 запросить цену → | SCREW,TAPPING,PAN HEAD,M4X10 [IMPRIME JAPON] 315-2 |
FACE-DOWN DELIVERY ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 350 | RG5-5235-000 запросить цену → | FACE-DOWN DELIVERY ASS'Y |
| 1 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER, TLP1241 PS10, J42 |
| 2 | RG5-5251-000 запросить цену → | FLAPPER GUIDE ASS'Y [IMPRIME JAPON] 350-2 |
SECONDARY TRANSFER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 580 | RG5-5115-000 запросить цену → | SECONDARY TRANSFER ASS'Y |
| 1 | RF5-2122-030 запросить цену → | GUIDE, TRANSFER [IMPRIME JAPON] 580-2 |
Полный список запчастей доступен по запросу.
комментарии
