Canon FAX L380 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- POWER SUPPLY ASS'Y
- DOCUMENT FEED ASS'Y
- ADF LOWER ASS'Y
- CASSETTE

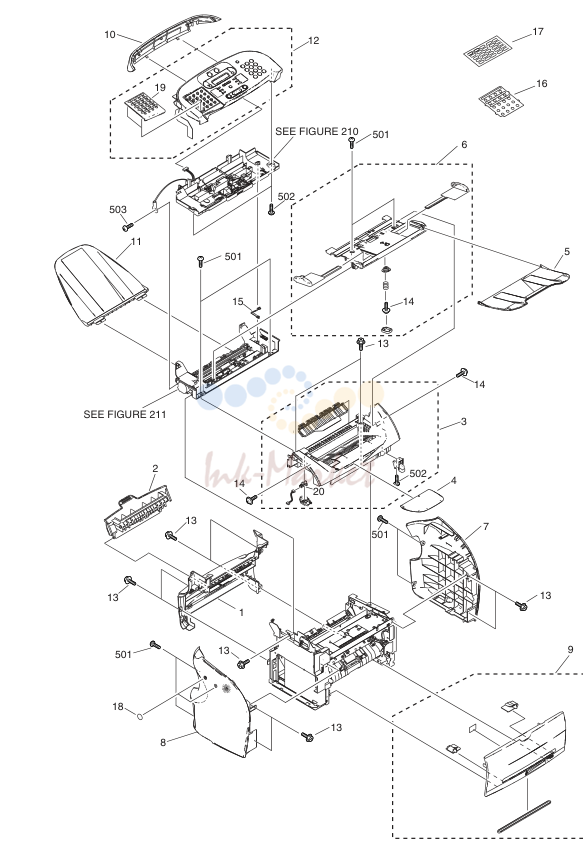

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | HC1-1942-000 запросить цену → | COVER, REAR |
| 2 | HC1-1943-000 запросить цену → | COVER, FACE-UP |
| 3 | HM1-0807-000 запросить цену → | TOP COVER узел |
| 4 | HC1-1947-000 запросить цену → | TRAY, AUXILIARY |
| 5 | HC1-1939-000 запросить цену → | TRAY, DOCUMENT |
| 6 | HM1-0812-000 запросить цену → | DOCUMENT GUIDE узел |
| 7 | HC1-1932-000 запросить цену → | COVER, RIGHT |
| 8 | HC1-1931-000 запросить цену → | COVER, LEFT |
| 9 | HM1-0808-000 запросить цену → | FRONT COVER узел |
| 10 | HC1-1928-000 запросить цену → | COVER, PANEL REAR |
| 11 | HC1-1940-000 запросить цену → | TRAY, DOCUMENT DELIVERY |
| 12 | HM1-0811-000 запросить цену → | OPERATION PANEL узел |
| 13 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 14 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 15 | HC1-2002-000 запросить цену → | STOPPER |
| 16 | HC1-2003-000 запросить цену → | SHEET, ONE-TOUCH DIAL DE |
| 16 | HC1-1924-000 запросить цену → | SHEET, ONE-TOUCH DIAL EUR&GB |
| 16 | HC1-2004-000 запросить цену → | SHEET, ONE-TOUCH DIAL FR |
| 17 | HB1-5127-000 запросить цену → | LABEL, DESTINATION |
| 18 | HC1-2013-000 запросить цену → | SHEET, SHIELD |
| 19 | HC1-1916-000 запросить цену → | COVER, ONE-TOUCH |
| 20 | WG8-5382-000 запросить цену → | PHOTO INTERRUPTER TLP1242 |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 503 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |

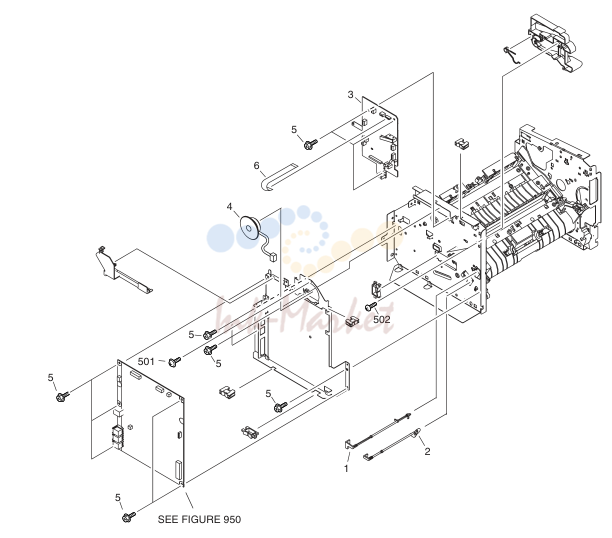

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4808-000 запросить цену → | FLAG, MANUAL FEED SENSOR |
| 2 | FC5-4814-000 запросить цену → | FLAG, CASSETTE SENSOR |
| 3 | HG1-4537-000 запросить цену → | DCNT BOARD ASS'Y |
| 4 | HH7-2766-000 запросить цену → | SPEAKER узел |
| 5 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 6 | HH2-3292-000 запросить цену → | CABLE, FLAT, 10P |
| 501 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 502 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |

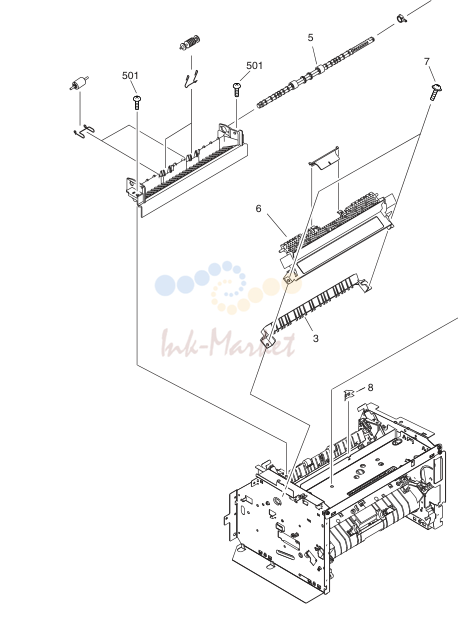

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4775-000 запросить цену → | ARM, LASER SHUTTER |
| 2 | FM2-1081-000 запросить цену → | LASER/SCANNER узел |
| 3 | FC5-4833-000 запросить цену → | GUIDE, FIXING ENTRANCE |
| 4 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 5 | FL2-1043-000 запросить цену → | ROLLER, FACE-DOWN DELIVERY |
| 6 | FL2-1050-000 запросить цену → | COVER, FIXING |
| 7 | XA9-1502-000 запросить цену → | SCREW,W/WASHER,M4 |
| 8 | FC5-4778-000 запросить цену → | PLATE,GROUNDING |
| 9 | FU5-0699-000 запросить цену → | GEAR, 19T |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

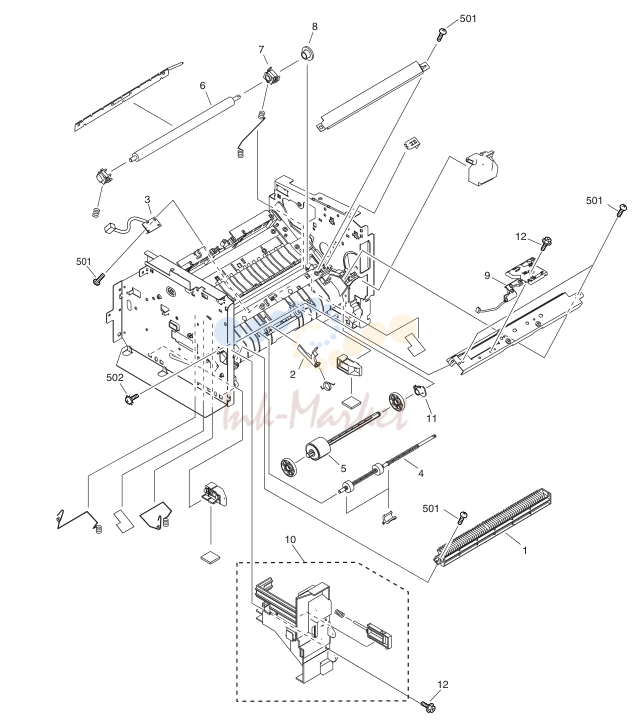

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4800-000 запросить цену → | GUIDE,U-TURN |
| 2 | FC5-4799-000 запросить цену → | FLAG, REGIST. SENSOR |
| 3 | FM5-5263-000 запросить цену → | TOP SENSOR плата узел |
| 4 | FL2-1042-000 запросить цену → | ROLLER, FEEDER |
| 5 | FL2-1046-000 запросить цену → | ROLLER, CASSETTE PICK-UP |
| 6 | RC1-1776-000 запросить цену → | ROLLER, TRANSFER |
| 7 | FC5-4807-000 запросить цену → | BUSHING,TRANSFER ROLLER,RIGHT |
| 8 | FU5-0716-000 запросить цену → | GEAR, 17T |
| 9 | HM1-0655-000 запросить цену → | TONER SENSOR узел |
| 10 | HM1-0809-000 запросить цену → | COVER SWITCH узел |
| 11 | FC5-4921-000 запросить цену → | BUSHING |
| 12 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB2-7300-607 запросить цену → | SCREW, W/WASHER, M3X6 |

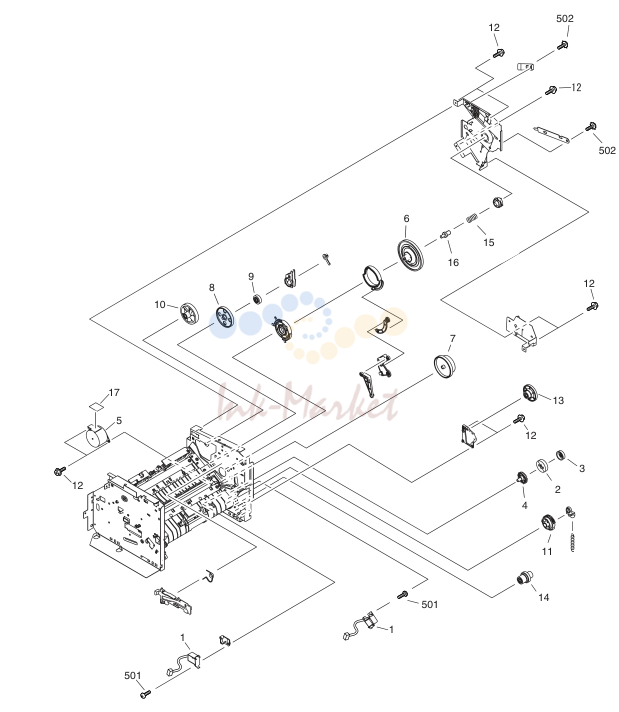

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FH6-5093-000 запросить цену → | SOLENOID, PICK-UP |
| 2 | FM2-1069-000 запросить цену → | GEAR узел |
| 3 | FU5-0707-000 запросить цену → | GEAR,51T |
| 4 | FU5-0709-000 запросить цену → | GEAR,17T |
| 5 | FH5-1081-000 запросить цену → | MOTOR, MAIN, STEPPING |
| 6 | FU5-0700-000 запросить цену → | GEAR, 163T |
| 7 | FU5-0701-000 запросить цену → | GEAR,91T/115T |
| 8 | FU5-0702-000 запросить цену → | GEAR, 18T/107T |
| 9 | FU5-0703-000 запросить цену → | GEAR, 17T |
| 10 | FU5-0704-000 запросить цену → | GEAR, 55T |
| 11 | FU5-0714-000 запросить цену → | GEAR, 25T |
| 12 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 13 | FU5-0705-000 запросить цену → | GEAR, 22T/86T |
| 14 | FU5-0710-000 запросить цену → | GEAR, 19T/35T |
| 15 | FU5-2429-000 запросить цену → | SPRING, DRUM CONTACT PIN |
| 16 | FC5-4878-000 запросить цену → | PIN,DRUM CONTACT |
| 17 | HC1-2338-000 запросить цену → | SHEET, MOTOR |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 502 | XB2-7300-607 запросить цену → | SCREW, W/WASHER, M3X6 |

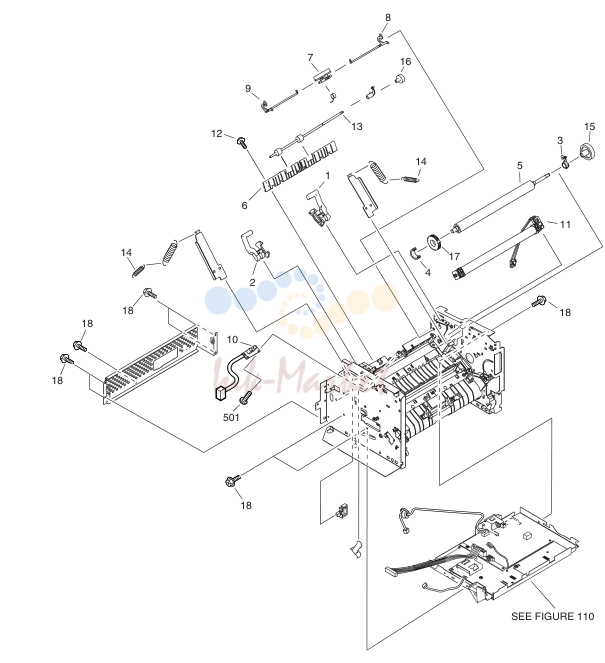

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4827-000 запросить цену → | LEVER, PRESSURE RELEASE, R |
| 2 | FC5-4828-000 запросить цену → | LEVER, PRESSURE RELEASE, L |
| 3 | FC5-4829-000 запросить цену → | BUSHING, PRESSURE ROLLER, R |
| 4 | FC5-4830-000 запросить цену → | BUSHING, PRESSURE ROLLER, L |
| 5 | FC5-4871-000 запросить цену → | ROLLER, PRESSURE |
| 6 | FC5-4832-000 запросить цену → | GUIDE, PAPER DELIVERY |
| 7 | FC5-4834-000 запросить цену → | FLAG, DELIVERY SENSOR |
| 8 | FC5-4861-000 запросить цену → | LEVER, PRSS. RELEASE DETECT,R |
| 9 | FC5-4862-000 запросить цену → | LEVER, PRSS. RELEASE DETECT,L |
| 10 | FM5-5264-000 запросить цену → | DELIVERY SENSOR плата узел |
| 11 | FM2-1066-000 запросить цену → | FILM узел, 230V |
| 12 | XA9-1502-000 запросить цену → | SCREW,W/WASHER,M4 |
| 13 | FL2-1044-000 запросить цену → | ROLLER, FACE-UP |
| 14 | FU5-2425-000 запросить цену → | SPRING,PRESSURE GROUNDING |
| 15 | FU5-0713-000 запросить цену → | GEAR, 29T |
| 16 | FU5-0698-000 запросить цену → | GEAR, 17T |
| 17 | FC5-4860-000 запросить цену → | RUBBER,CONDUCTIVE RING |
| 18 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 501 | XB4-7400-807 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

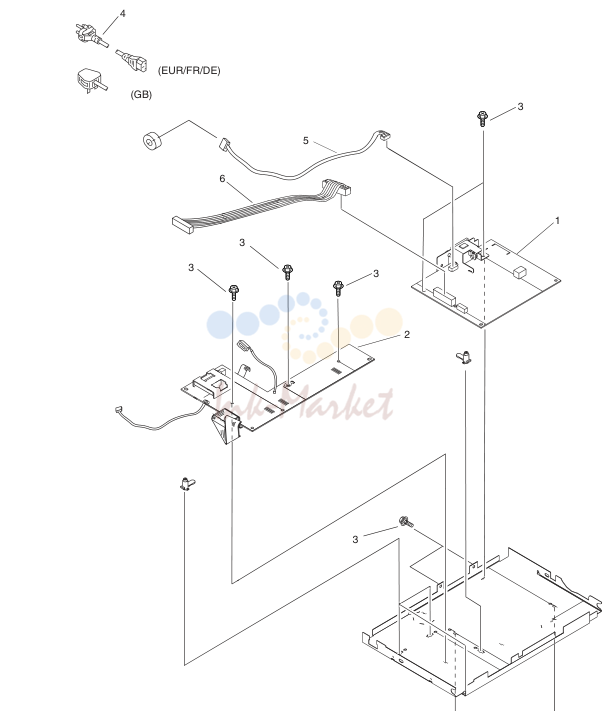

POWER SUPPLY ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | HH3-5414-000 запросить цену → | POWER SUPPLY узел |
| 2 | HG1-4539-000 запросить цену → | HIGH-VOLTAGE POWER SUPPLY узел |
| 3 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 4 | FM5-5292-000 запросить цену → | CORD, POWER EUR&FR&DE |
| 4 | FM5-5293-000 запросить цену → | CORD, POWER GB |
| 5 | HG1-4547-000 запросить цену → | CABLE WITH CONNECTOR, 2P |
| 6 | HG1-4549-000 запросить цену → | CABLE WITH CONNECTOR, 16P |

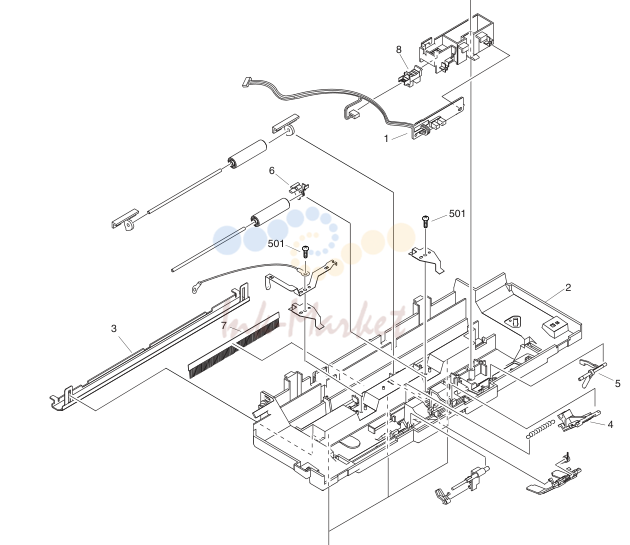

DOCUMENT FEED ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | HG1-4541-000 запросить цену → | DOCUMENT SENSOR узел |
| 2 | HC1-1951-000 запросить цену → | GUIDE, DOCUMENT, UPPER |
| 3 | HL1-0454-000 запросить цену → | WHITE SHEET узел |
| 4 | HM1-0818-000 запросить цену → | SEPARATION GUIDE узел |
| 5 | HC1-1956-000 запросить цену → | ARM, DETECTION (DS) |
| 6 | HC1-1958-000 запросить цену → | ARM, DETECTION (DES) |
| 7 | HC1-1963-000 запросить цену → | BRUSH, STATIC DISCHARGE |
| 8 | WG8-5382-000 запросить цену → | PHOTO INTERRUPTER TLP1242 |
| 501 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |

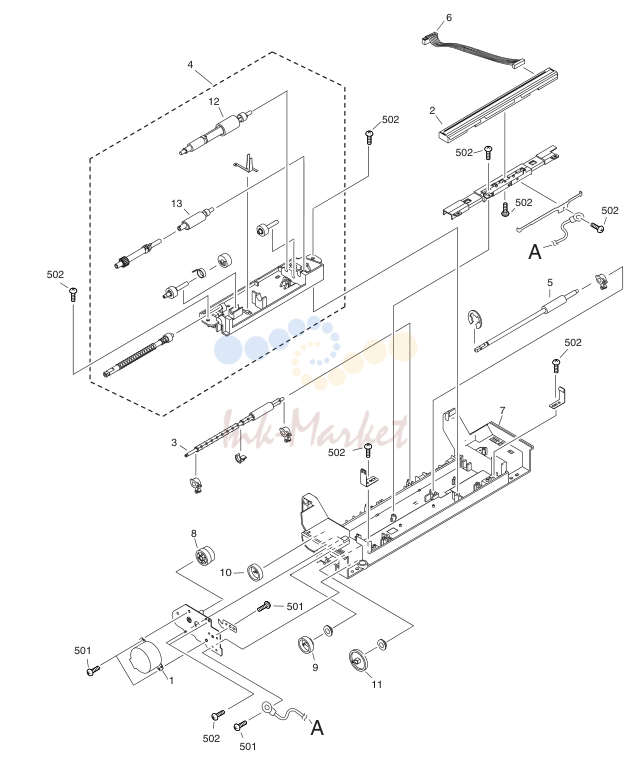

ADF LOWER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | HH7-2765-000 запросить цену → | MOTOR, REED, STEPPING |
| 2 | HL1-0456-000 запросить цену → | CONTACT SENSOR узел |
| 3 | HL1-0453-000 запросить цену → | DELIVERY ROLLER узел |
| 4 | HM1-0814-000 запросить цену → | SEPARATION ASS'Y |
| 5 | HC1-1974-000 запросить цену → | ROLLER, DOCUMENT FEED |
| 6 | HG1-4546-000 запросить цену → | CABLE WITH CONNECTOR, 7P |
| 7 | HC1-1952-000 запросить цену → | FRAME, READER |
| 8 | HU1-0158-000 запросить цену → | GEAR, 43T/48T |
| 9 | HU1-0159-000 запросить цену → | GEAR, 28T/47T |
| 10 | HU1-0160-000 запросить цену → | GEAR, 47T |
| 11 | HU1-0161-000 запросить цену → | GEAR, 66T |
| 12 | HM1-0830-000 запросить цену → | SEPARATION ROLLER узел |
| 13 | HC1-1983-000 запросить цену → | ROLLER, LOADING |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 502 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |

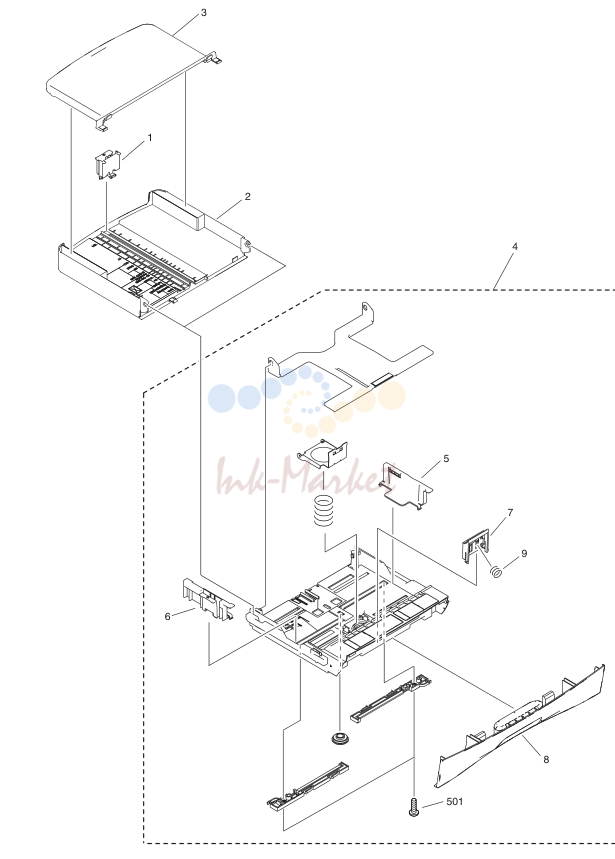

CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-4908-000 запросить цену → | PLATE, BACK END LIMIT |
| 2 | HC1-2006-000 запросить цену → | TRAY, CASSETTE EXTENSION |
| 3 | HC1-2008-000 запросить цену → | COVER, CASSETTE UPPER |
| 4 | HM1-0810-000 запросить цену → | CASSETTE узел |
| 5 | FC5-4911-000 запросить цену → | PLATE, SIDE LIMIT ,RIGHT |
| 6 | FC5-4913-000 запросить цену → | PLATE, SIDE LIMIT, LEFT |
| 7 | FL2-1047-000 запросить цену → | PAD, SEPARATION |
| 8 | HC1-1934-000 запросить цену → | COVER, CASSETTE, FRONT |
| 9 | FU5-2434-000 запросить цену → | SPRING,PAD |
| 501 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
