Серия Konica Minolta bizhub C224/C284/C364 (и e-версии) — одна из самых массовых цветных A3-платформ в сервисе. Собрали в одном материале весь цикл её обслуживания по инструкциям инженеров CET: от критичной ошибки при разборке драм-юнита до точных заправочных весов TN-321. Все артикулы CET для серии — в обзоре запчастей.
⚠️ Главная ошибка при разборке DR-512 (и DR-313/DR-316/DR-214K/IU-214)

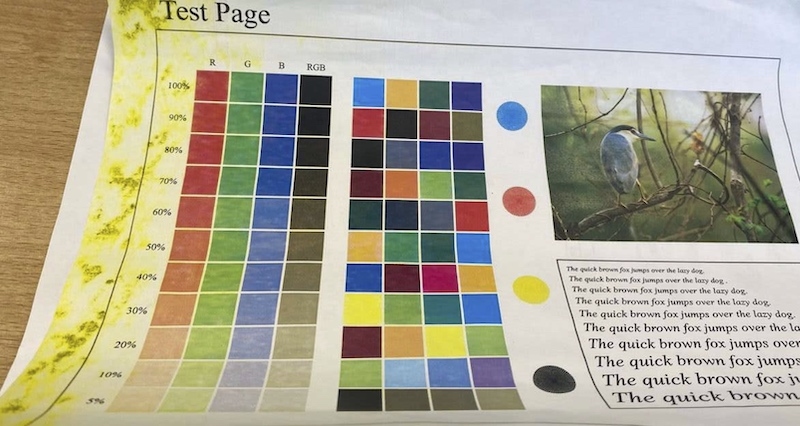

При снятии передней торцевой пластины драм-юнита нельзя отвинчивать два винта, крепящие упор-спейсер. Его положение отрегулировано на заводе и задаёт зазор между барабаном и магнитным валом. Если при сборке закрепить упор глубже исходного положения, зазор уменьшится на доли миллиметра — и девелопер начнёт выдавливаться наружу: катастрофические дефекты печати, повреждение барабана и ракеля, вынос девелопера из блока проявки за несколько страниц.

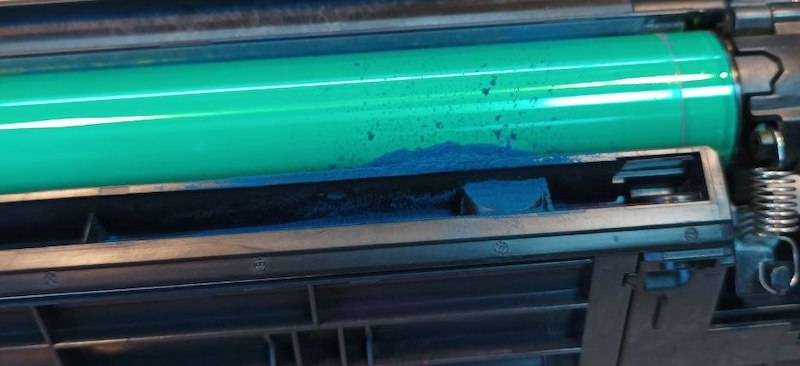

Если винты всё же открутили и девелопер выдавливает: ослабьте винты, выдвиньте упор-спейсер на максимум в сторону магнитного вала и затяните. Затем проверьте без печати: установите драм-юнит, закройте крышку, дайте приводу покрутиться ~10 секунд, выдвиньте юнит и осмотрите. Если выдавливание продолжается — причина в другом.
Восстановление драм-юнита
| Компонент | Артикул CET |
|---|---|
| Барабан | CET7059 |
| Ракель | CET7016 ✓ |
| Коротрон заряда | CET7054 ✓ |
| Чип драм-юнита Black | CET8200N ✓ |
| Чип драм-юнита C/M/Y | CET8207N ✓ |
Замена девелопера — обязательно с чипом
Чтобы машина запустила инициализацию нового девелопера и сбросила счётчик блока проявки, вместе с девелопером обязательно меняется чип блока проявки (плата датчика) — иначе система поддержания концентрации тонера будет работать некорректно. После установки блока — процедура Gradation Adjust.
- Девелопер: Black CET8125 ✓, Cyan CET8126 ✓, Magenta CET8127 ✓, Yellow CET8128 ✓;
- Чип блока проявки (один на все цвета) — CET8230 ✓;
- Альтернатива — внешний универсальный чип CET8231 ✓ (подходит и для десятков других серий bizhub, вплоть до C750i). Тот же принцип: чип запускает инициализацию, поэтому ставить его на изношенный девелопер нельзя — концентрация тонера уйдёт;
- При износе привода — комплект шестерен блока проявки CET361069 ✓ (подходит также для C258/C308/C368, C454/C554 и др.).
Заправка картриджей TN-321
В этих машинах работает система «обновления» девелопера (trickle feed), поэтому в тонер обязательно добавляется носитель — 15% от веса тонера. Рекомендуемые веса для ресурса, близкого к оригиналу:
| Картридж | Тонер NF6 | Носитель |
|---|---|---|
| TN-321K | 473 г CET8521K | 71 г CET8521D ✓ |
| TN-321C | 447 г CET8521C | 67 г CET8521D ✓ |
| TN-321M | 447 г CET8521M | 67 г CET8521D ✓ |
| TN-321Y | 458 г CET8521Y | 69 г CET8521D ✓ |
Подробнее о семействах тонеров CET для Konica Minolta — в каталоге тонеров NF6–NF10.
Фьюзер
Замена ленты фьюзера (термоплёнки) CET7014 ✓ и прижимного вала CET7015 ✓, затем сброс счётчика фьюзера из сервисного режима. Инструкция применима также к C258/C308/C368.
Лента переноса
Лента CET7119 ✓ (квалифицирована для всех перечисленных моделей, включая C250i-серию и C227/C287) + лезвие очистки CET7056 ✓.
