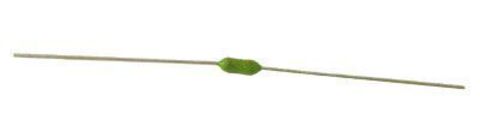

Предохранитель барабан-картриджа OKI C3x00, C5x00, C7x00, C8x00, 9x00 (Подходит также для Xerox Phaser 7400, Xante Illumina, OKI 9650, OKI 9850)

Предохранитель для фотобарабана для цветных принтеров OKI. Подходит как для старых, так и для новых серий принтеров:
С3300 / С3400 / С3450 / C3600 и МФУ C3520MFP / C3530MFP
C5600 / C5650 / C5700 / C5750 / C5800 / C5850 / C5900 / C5950 и МФУ C5550MFP
C8600 / C8800 / C810 / C830 и МФУ MC860MFP
C9600 / C9650 / C9800 / C9850 и МФУ C9750MFP / C9800MFP / C9850MFP

В расходных материалах - фотокартриджах (EP-картриджах, драм-картриджах и т.д.), печках (фьюзерах) и транспортных ремнях используются обычные плавкие предохранители. Эти предохранители предназначены только для одной цели - сгореть в тот момент, когда расходник первый раз установлен в принтер и тем самым обнулить показания соответствующего счётчика этого расходника в принтере . Соответственно, полезно знать, где находятся все эти премудрости и эта статья как раз об этом - где находится предохранитель расходных материалов и где находится чип в цветных принтерах OKI . Так как в каждой серии моделей места размещения этих элементов отличаются, рассматривать будем помодельно:

Но сначала несколько общих правил:
1. В стартовых (т.е. в идущих в комплекте с принтером) фотобарабанах, печках и транспортных ремнях НЕТ предохранителей! В некоторых случаях контакты предохранителя печки даже не заведены в разъём!
2. В стартовых тонер-картриджах (кроме картриджей для C9600 / C9650 / C9800 / C9850 / C9750MFP / C9800MFP / C9850MFP) НЕТ RFID-чипов и в большинстве случаев нет даже места для их установки!
3. Номинал всех предохранителей одинаков - 1/16А или 0.0625А (62,5мА). Предохранители большего номинала использовать НЕЛЬЗЯ - принтер не сможет их сжечь и вполне возможно сгорит предохранитель, размещённый на engine board принтера - заменять его гораздо сложнее! А как минимум появится фатальная ошибка с соответствующим номером (см. список фатальных ошибок).

Схема сброса предохранителя - Принтеры С3300 / С3400 / С3450 / C3600 и МФУ C3520MFP / C3530MFP

Предохранитель печки (11 и 12 контакты, в стартовой печке не заведены!)

Предохранитель на фотокартридже

Контакты в принтере, соединяющиеся с предохранителем транспортного ремня


Принтеры OKI C5600 / C5650 / C5700 / C5750 / C5800 / C5850 / C5900 / C5950 и МФУ C5550MFP:

Предохранитель фотокартриджа

Место установки предохранителя в транспортном ремне

Принтеры C8600 / C8800 / C810 / C830 и МФУ MC860MFP

Места расположения контактов предохранителя фотокартриджа, чипа в тонер-картридже и предохранителя в транспортном ремне аналогичны тому, что используется в принтерах серии С5000 (см. выше)

Принтеры C9600 / C9650 / C9800 / C9850 и МФУ C9750MFP / C9800MFP / C9850MFP
Разъём печки на этих принтерах аналогичный тому, что используется в принтерах серии С8000 (см. выше) и контакты подключения предохранителя в нём те же, поэтому картинку не повторяю.

Предохранитель фотокартриджа

Контакты в принтере, соединяющиеся с предохранителем транспортного ремня


Заправка картриджей OKI

Для цветных принтеров OKI существует всего 2 типа оригинальных тонеров (имеется в виду сам порошок, а не картриджи!): обычный тонер и тонер высокой чёткости. Обычный тонер используется во всех старых моделях (тех принтерах, в которых не было чипов в тонер-картриджах), новый тонер высокой чёткости используется во всех новых моделях (тех, тонер-картриджи в которых защищены чипами - см. выше). По мнению общественности, наиболее удачным совместимым тонером для цветных принтеров OKI является глянцевый цветной тонер Static Control и по довольно странному стечению обстоятельств этот тонер одинаково хорошо работает как в старых, так и в новых моделях принтеров. Много полезной информации о заправке тонер-картриджей (особенно стартовых) для цветных принтеров OKI приведено в отдельной статье (настоятельно рекомендую ознакомиться!!!). Иллюстрированную процедуру заправки, а также сборки/разборки тонер-картриджа и драм-картриджа можно увидеть здесь.
