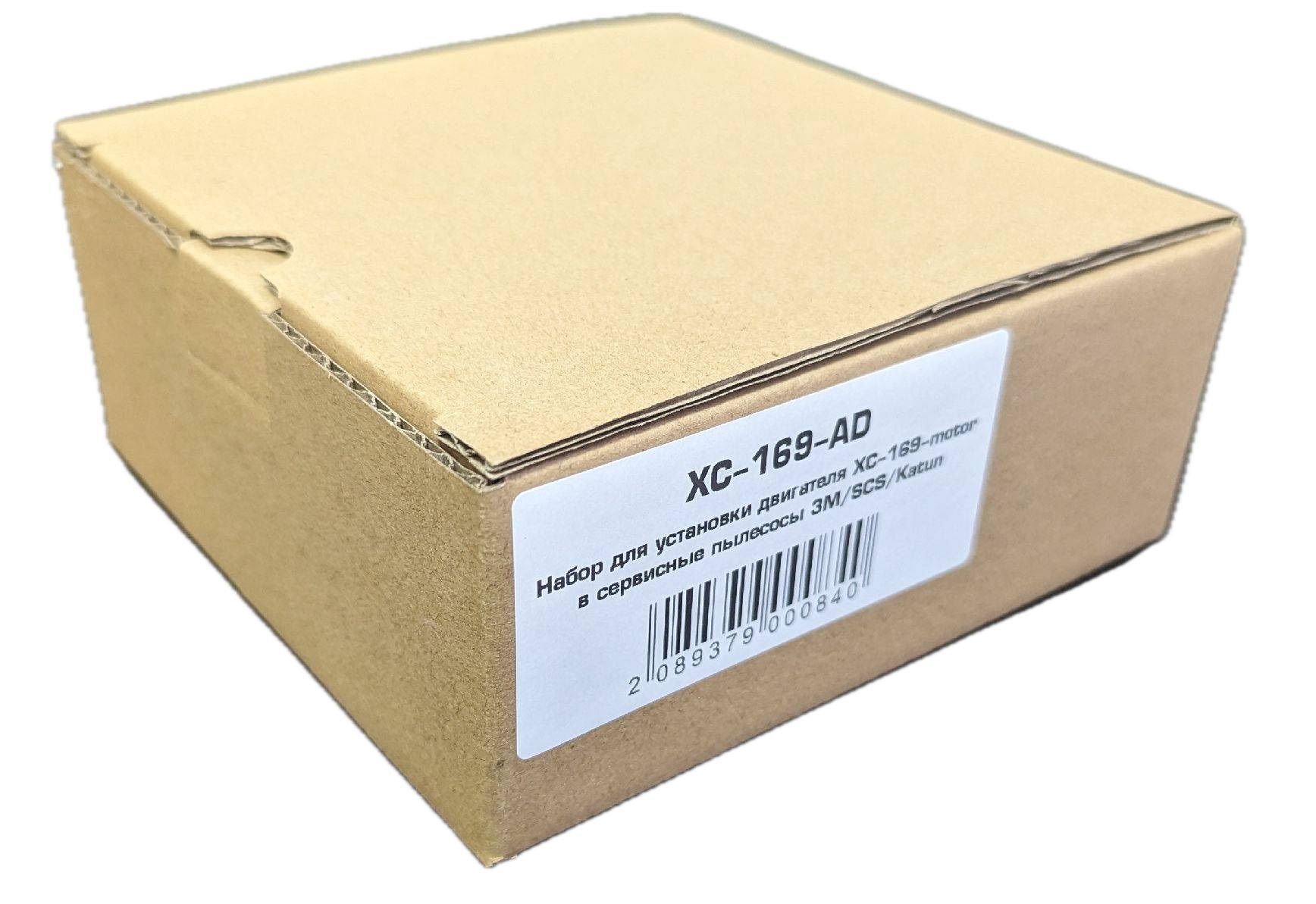

Набор для установки двигателя XC-169-motor в сервисные пылесосы 3M, SCS, Katun

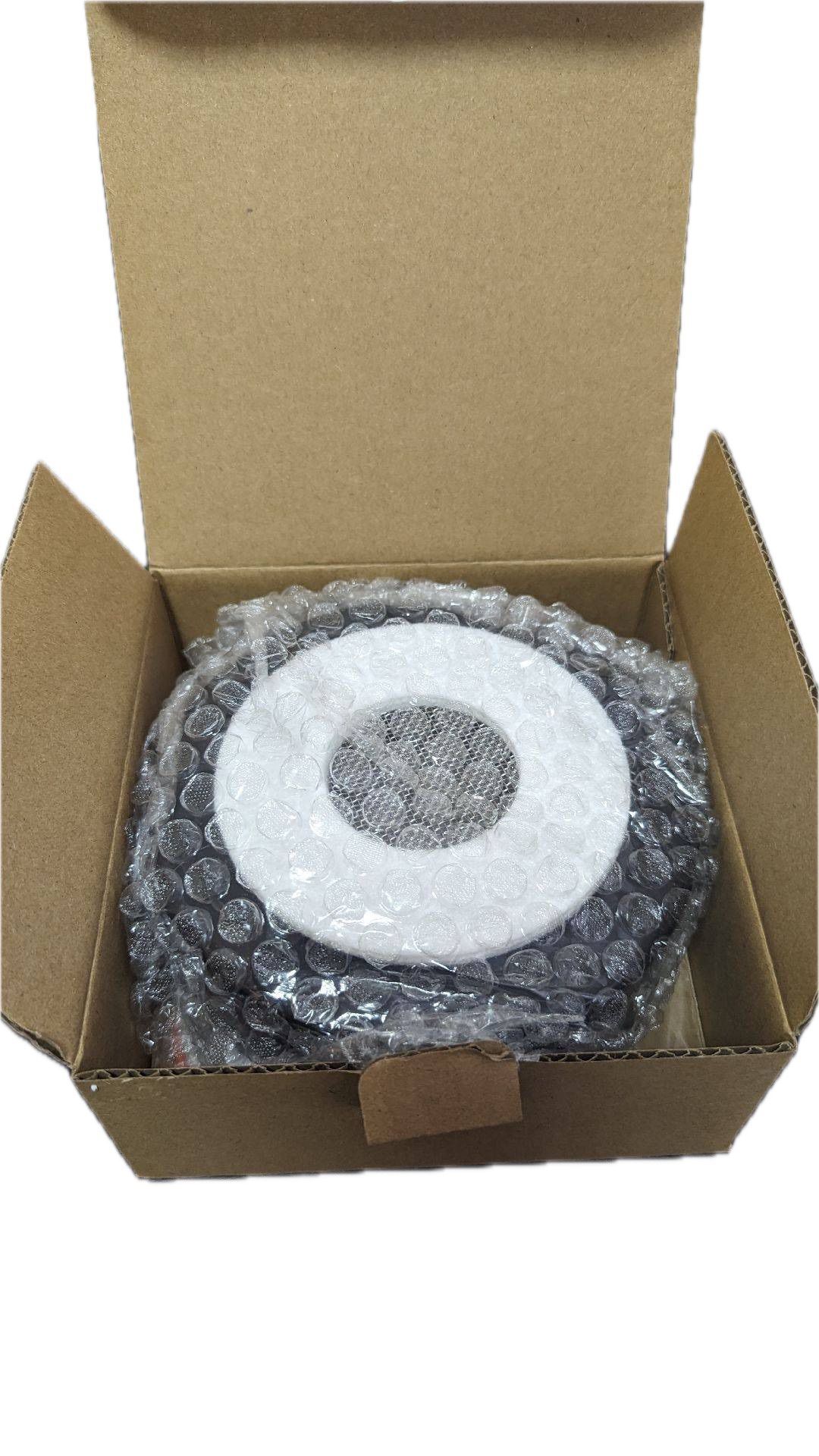

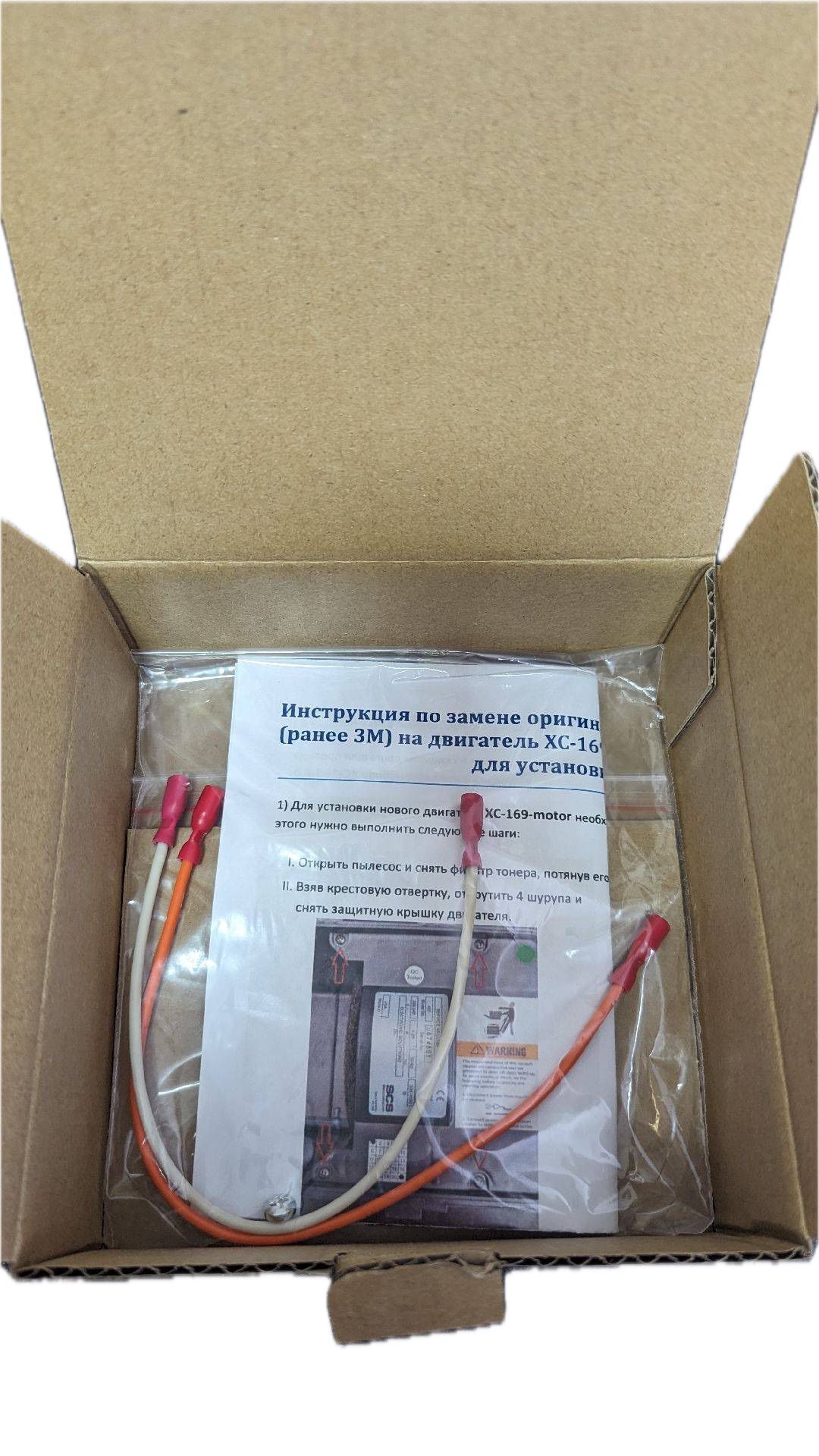

Набор из пластикового адаптера, метизов и комплекта кабелей.

Предназначен для корректной установки совместимого электродвигателя XC-169-motor в сервисный пылесос SCS/Katun (ранее 3M) серии 497 (стандартной модификации 497AB и экранированных 497ABF/497ABG).

При установке двигателя в пылесосы XC-169 данный набор не требуется !!!

Инструкция по замене оригинального двигателя SCS/KATUN (ранее 3M) на двигатель XC-169-motor с применением набора для установки XC-169-AD

Для установки нового двигателя XC-169-motor необходимо демонтировать старый. Для этого нужно выполнить следующие шаги:

I. Открыть пылесос и снять фильтр тонера, потянув его вверх.

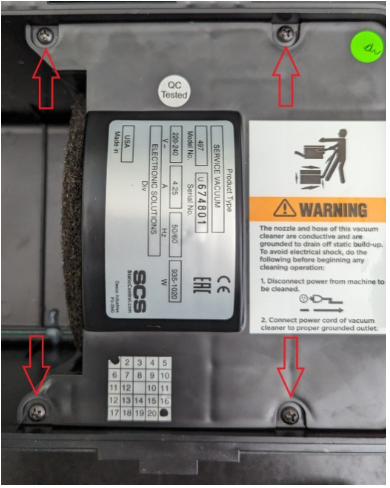

II. Взяв крестовую отвертку, открутить 4 шурупа и снять защитную крышку двигателя.

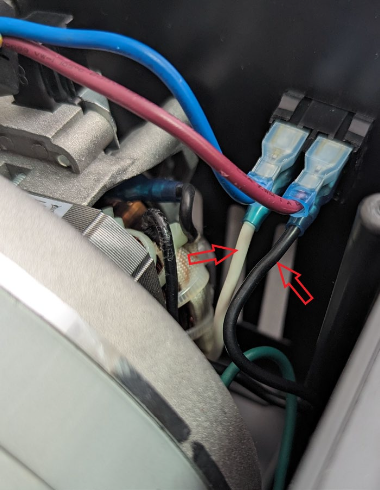

III. Отсоединить черный и белый провода от кнопки включения.

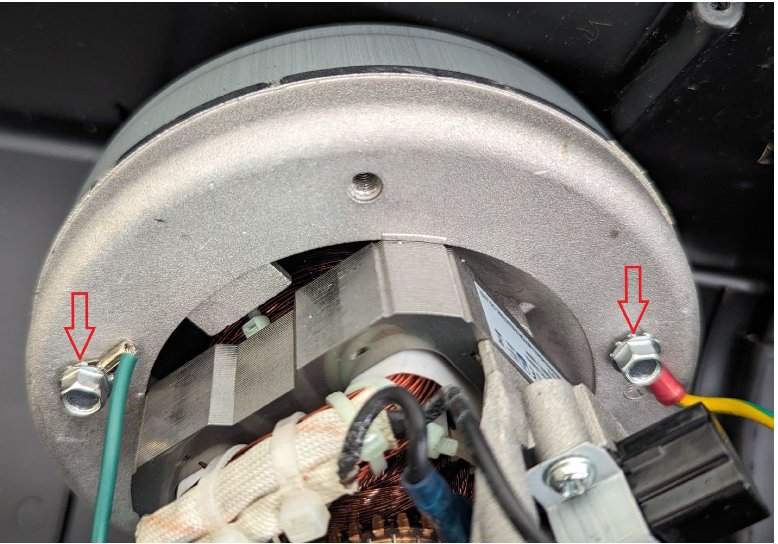

IV. Открутить 2 болта с корпуса мотора и отсоединить провода заземления.
