Глава «Pf-125» сервис-мануала Konica Minolta DI1610. Ниже — текст этого раздела из оригинального сервис-мануала в переводе на русский. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.

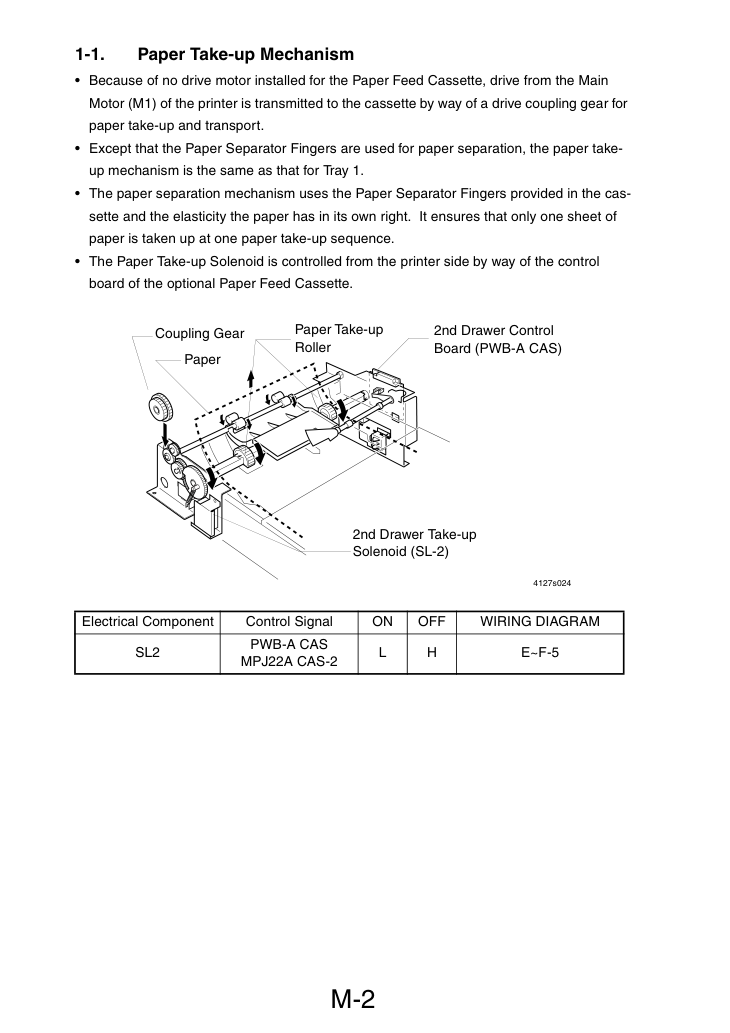

• Поскольку в Paper Feed Cassette нет установленного приводного двигателя, привод от Main Motor (M1) принтера передается в кассету через муфту привода для подачи и транспортировки бумаги.
• За исключением использования Paper Separator Fingers для разделения бумаги, механизм подачи бумаги идентичен механизму для Tray 1.
• Механизм разделения бумаги использует Paper Separator Fingers, установленные в кассете, и естественную упругость бумаги. Это обеспечивает подачу только одного листа бумаги за один цикл подачи.

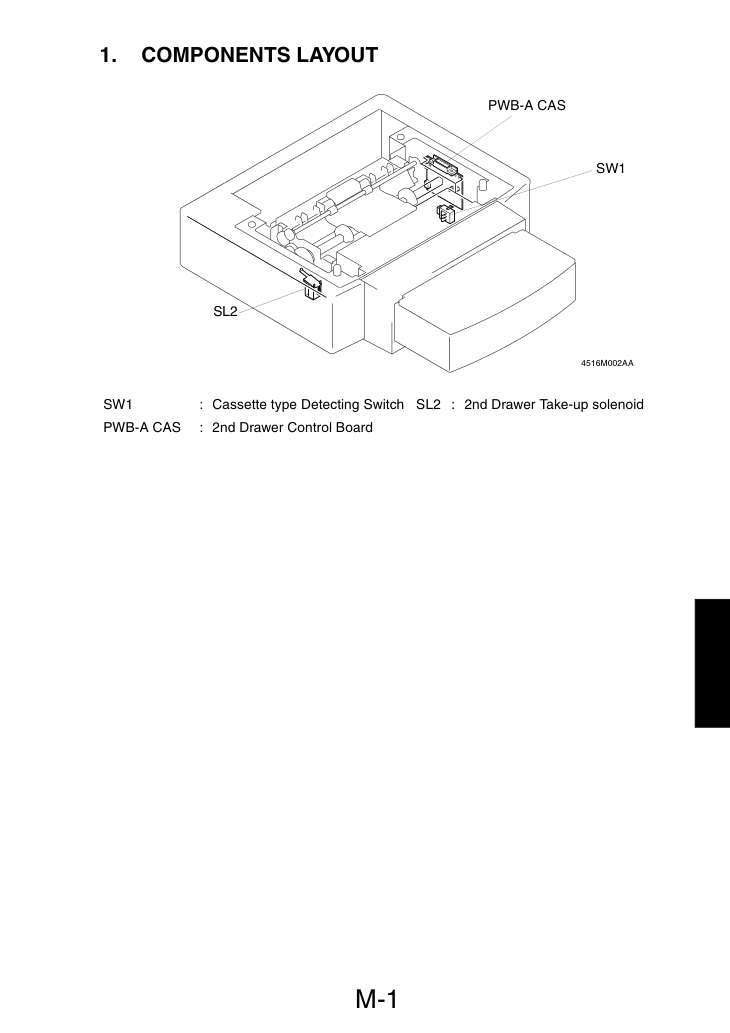

• Paper Take-up Solenoid управляется со стороны принтера через плату управления опциональной Paper Feed Cassette.
• На 2nd Drawer Control Board установлен Paper Empty Sensor. Он обнаруживает состояние пустой кассеты.
• При загрузке бумаги актуатор поднимается и блокирует датчик.
• Если бумага не загружена, актуатор падает в отверстие в Paper Lifting Plate, разблокируя датчик.
• Paper Feed Cassette оснащена Cassette Type Detection Switch.
• При вставке кассеты в принтер переключатель-толкатель на правой стороне кассеты нажимает рычаг в соответствии с размером бумаги, включая переключатель.
• Cassette Type Detection Switch состоит из трех переключателей.
Комбинация этих переключателей, которые включаются или отключаются, позволяет принтеру определить тип кассеты (размер бумаги).

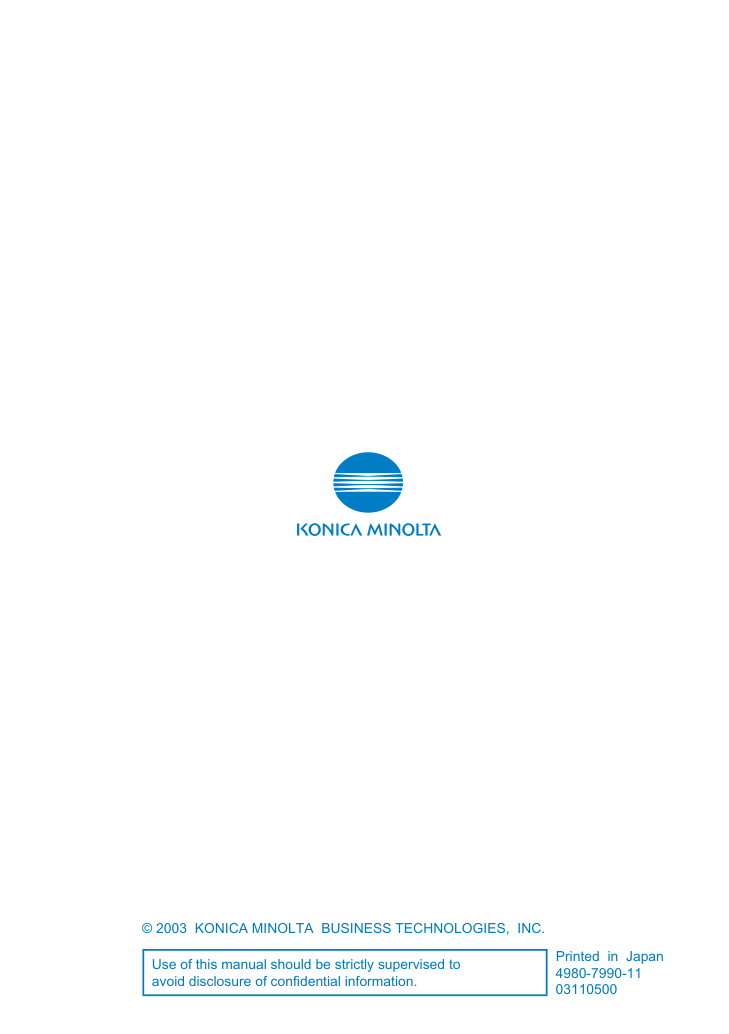

Использование данного руководства должно строго контролироваться, чтобы избежать раскрытия конфиденциальной информации.
