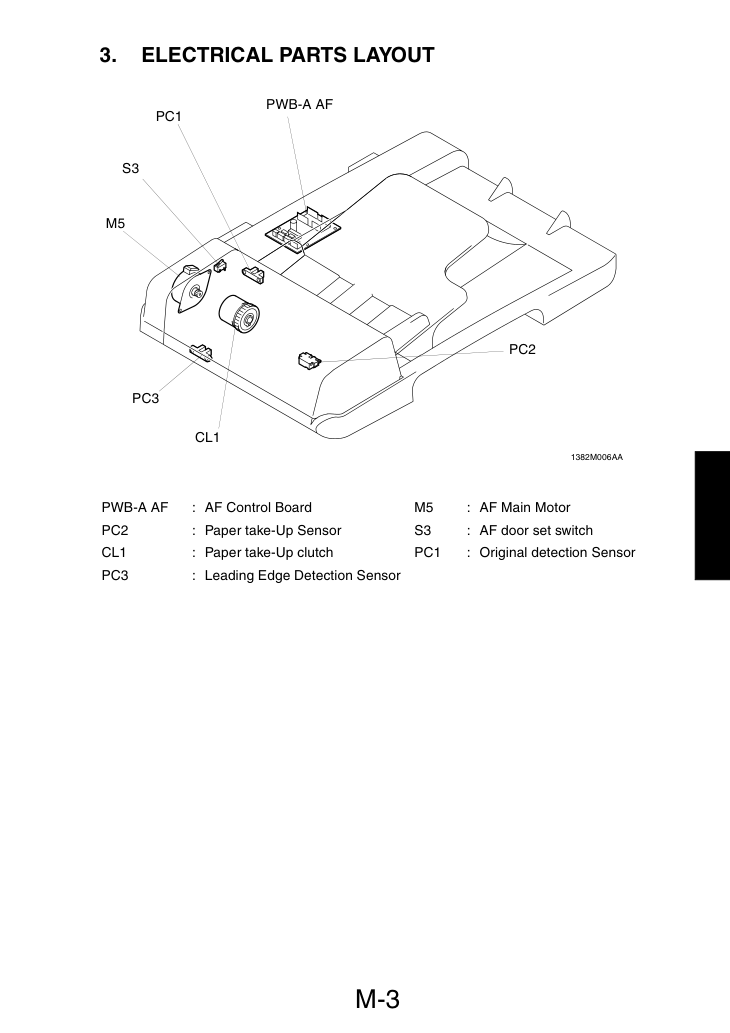

• Original Detection Sensor обнаруживает документ, правильно загруженный в Document Feeder.
• Document Stopper устанавливает положение передней кромки документа, загруженного в Document Feeder. Упор опущен в режиме ожидания и поднят при подаче документа.
• Document Stopper поднимается и опускается синхронно с движением Pick-up Roller.
• Pick-up Roller и Take-up Roller вращаются, чтобы подавать и захватывать оригинал должным образом.
• Pick-up Roller транспортирует оригинал до Take-up Roller.
• AF Main Motor приводит в движение Pick-up Roller и Take-up Roller через систему шестерен и Paper Take-up Clutch.

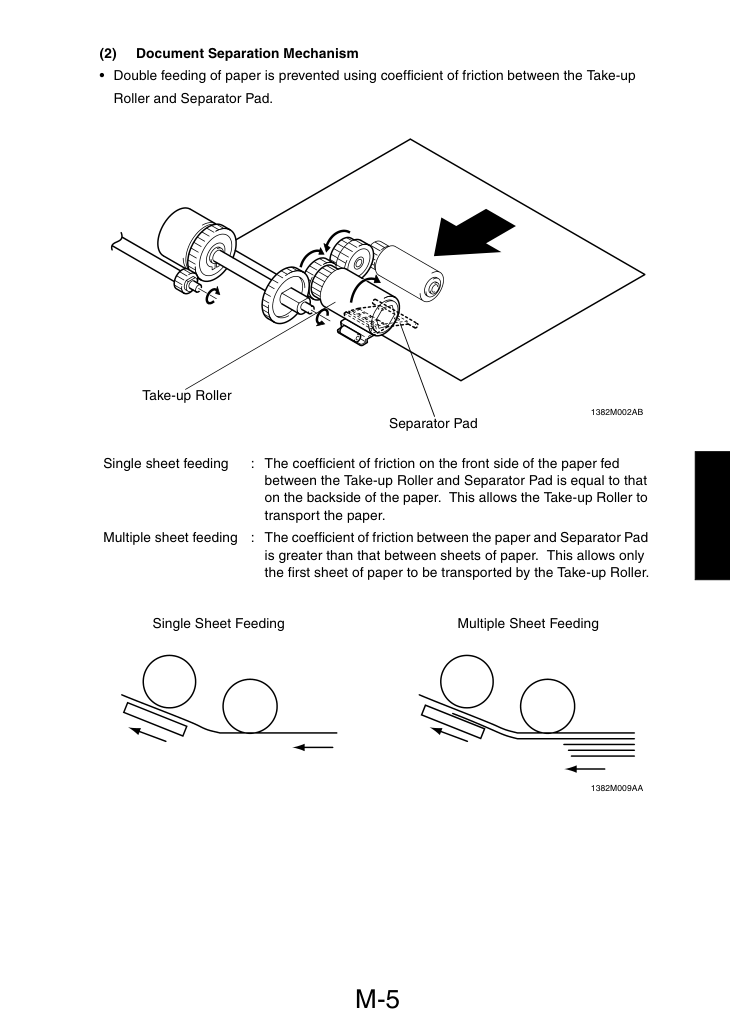

• Двойная подача бумаги предотвращается за счет коэффициента трения между Take-up Roller и Separator Pad.
: Коэффициент трения на передней стороне бумаги, поданной между Take-up Roller и Separator Pad, равен таковому на обратной стороне бумаги. Это позволяет Take-up Roller транспортировать бумагу.
: Коэффициент трения между бумагой и Separator Pad больше, чем между листами бумаги. Это позволяет Take-up Roller транспортировать только первый лист бумаги.

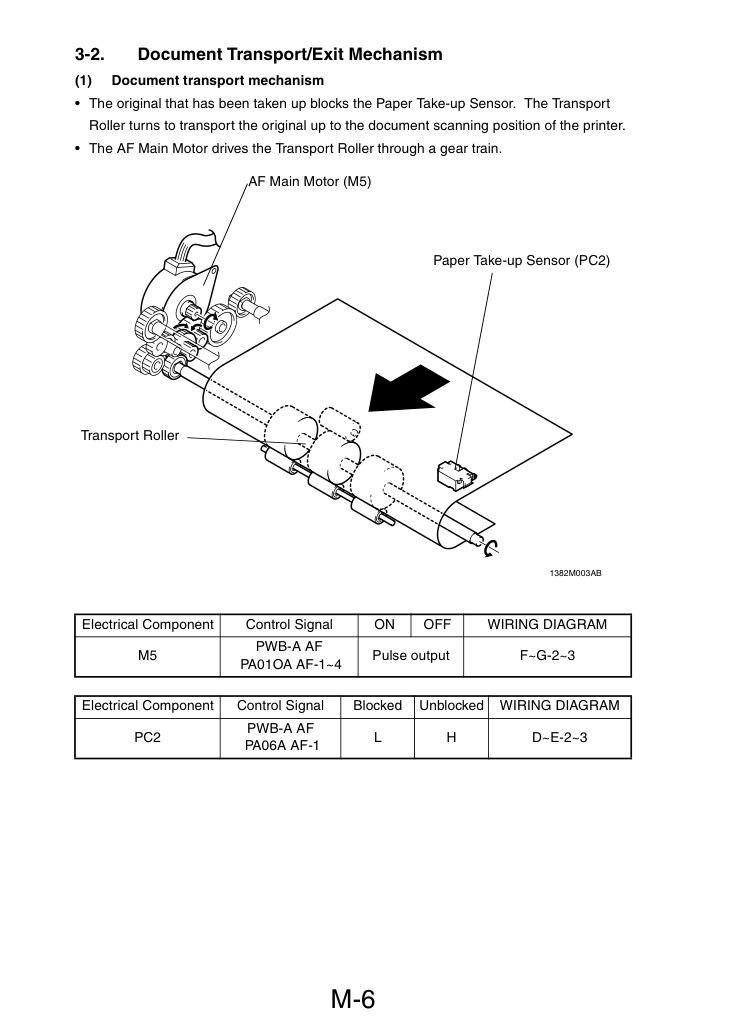

• Захватанный оригинал блокирует Paper Take-up Sensor. Transport Roller вращается, чтобы транспортировать оригинал в позицию сканирования документа принтера.
• AF Main Motor приводит в движение Transport Roller через систему шестерен.

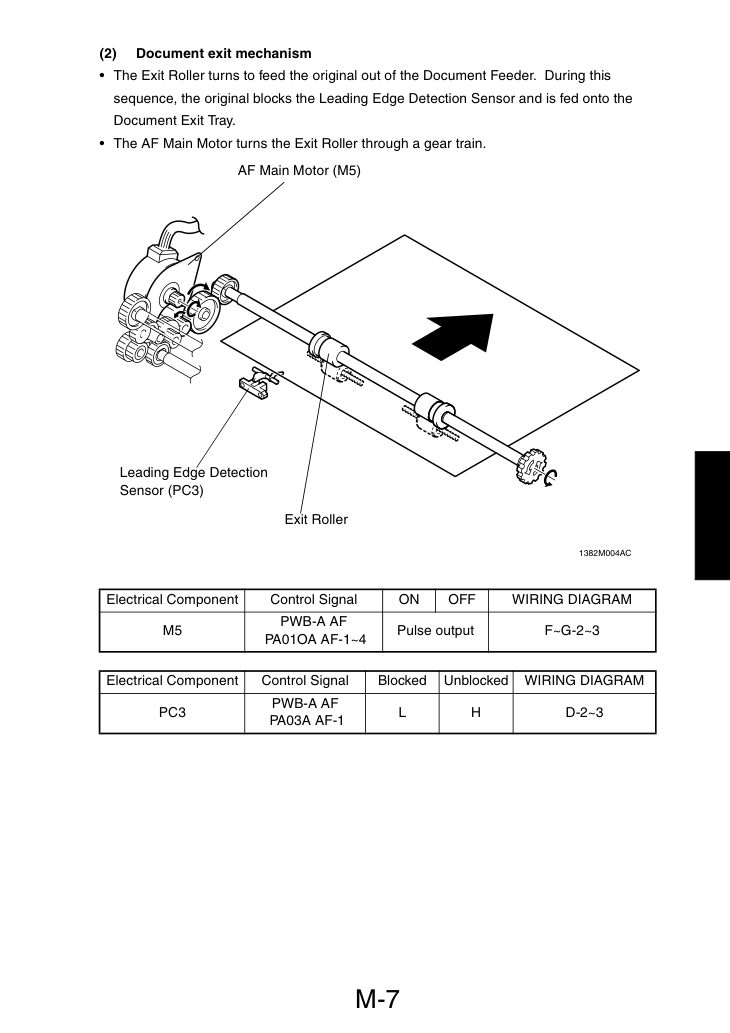

• Exit Roller вращается, чтобы подать оригинал из Document Feeder. При этом оригинал блокирует Leading Edge Detection Sensor и подается на Document Exit Tray.
• AF Main Motor приводит в движение Exit Roller через систему шестерен.
• В Document Feeder предусмотрен магнит, позволяющий принтеру определить положение Document Feeder - поднят он или опущен.
• Этот магнит притягивает Original Cover Set Sensor на стороне принтера, тем самым активируя датчик. Принтер определяет положение Document Feeder.
