Konica Minolta Di1610p fpPartsManual — каталог запчастей со схемами

Содержание

• Housing (adf узел)
• Take-up секция (adf узел)
• Выход бумаги секция (adf узел)
• Housing
• Оптический блок (сканер)
• Transport/paper take-up секция
• Печь (закрепление)/выход бумаги узел

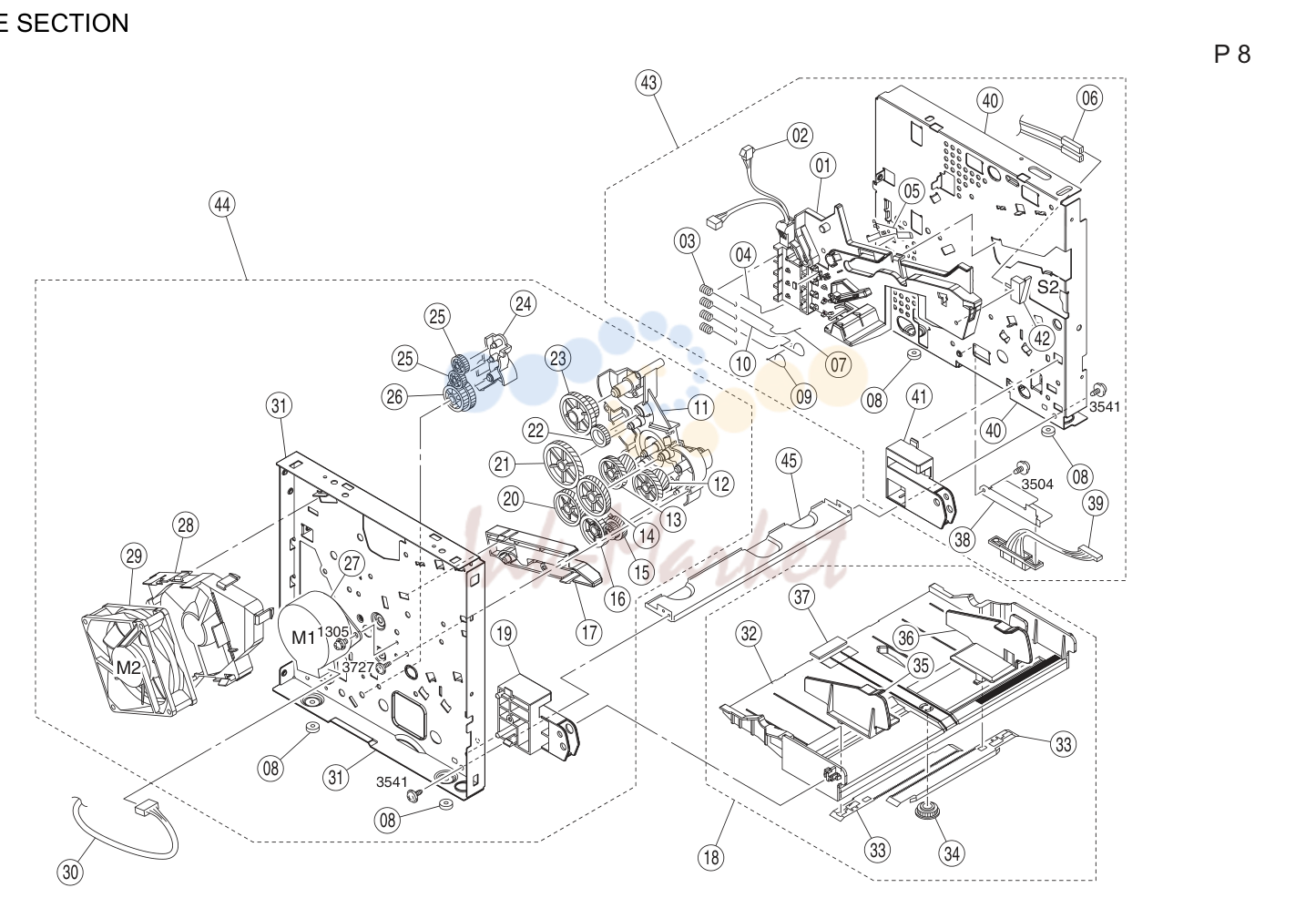

• Drive секция

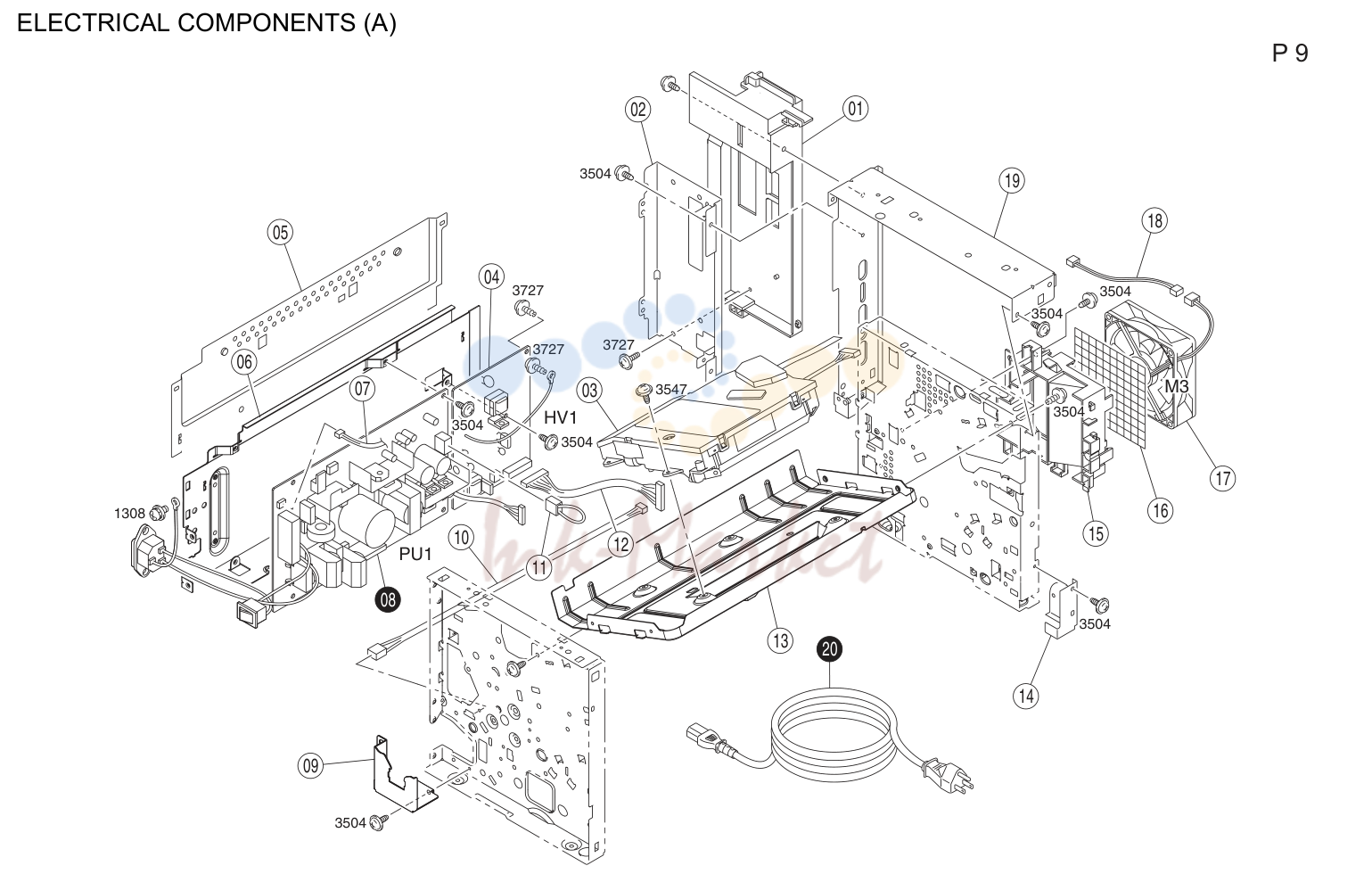

• Electrical components (a)

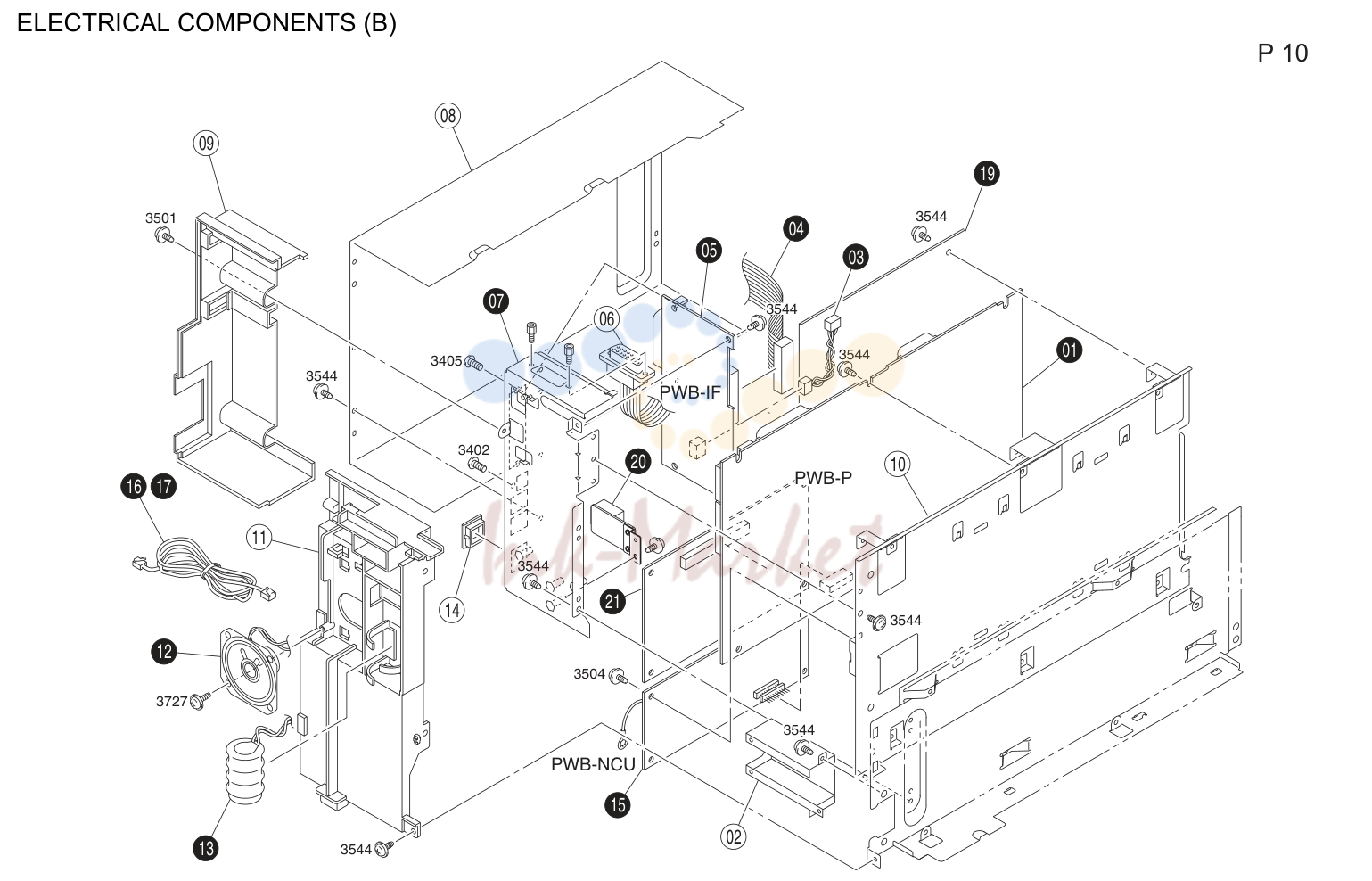

• Electrical components (b)

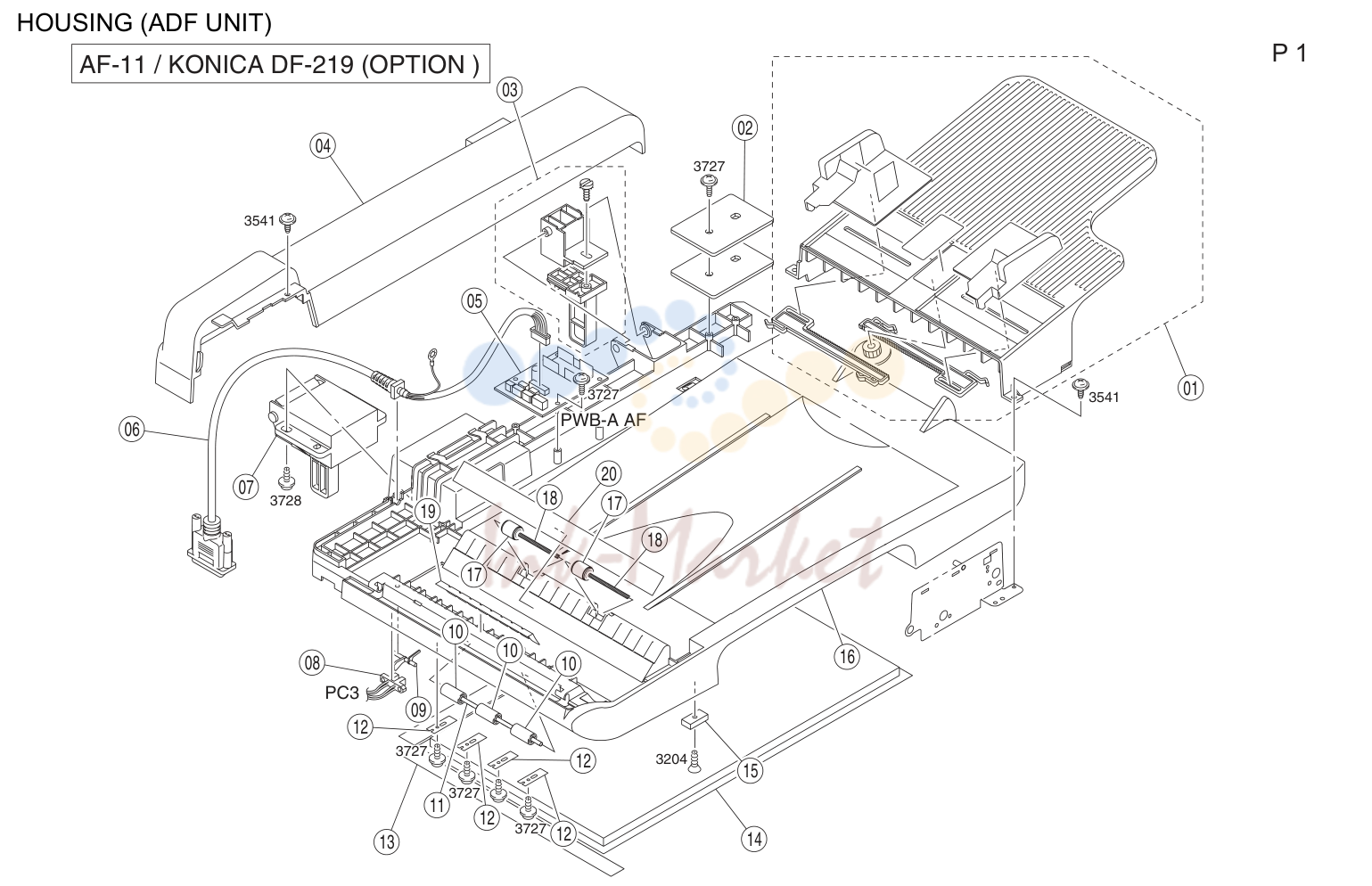

Housing (adf узел)

№	Артикул	Альт. артикул	Описание
1	4980 1030 01 запросить цену →		Tray
2	4980 1043 01 запросить цену →		Weight
3	4980 1033 01 запросить цену →		Hinge right
4	4980 1031 01 запросить цену →		Верхняя крышка rear
5	4980 1003 01 запросить цену →		Adf pcb в сборе
6	4980 1035 01 запросить цену →		Wire жгут в сборе
7	4980 1034 01 запросить цену →		Hinge left
8	4980 1002 01 запросить цену →		Photo interrupter
9	4980 1041 01 запросить цену →		Actuator
10	4980 1042 01 запросить цену →		Ролик
11	4980 1048 01 запросить цену →		Вал
12	4980 1040 01 запросить цену →		Пластина пружина
13	4980 1044 01 запросить цену →		Направляющая
14	4980 1045 01 запросить цену →		Mat
15	4647 1128 01 запросить цену →		Magnet
16	4980 1032 01 запросить цену →		Верхняя крышка
17	4980 1036 01 запросить цену →		Ролик
18	1391 1044 01 запросить цену →		Pressure пружина
19	4980 1038 01 запросить цену →		Направляющая
20	4980 1216 01 запросить цену →		Sheet

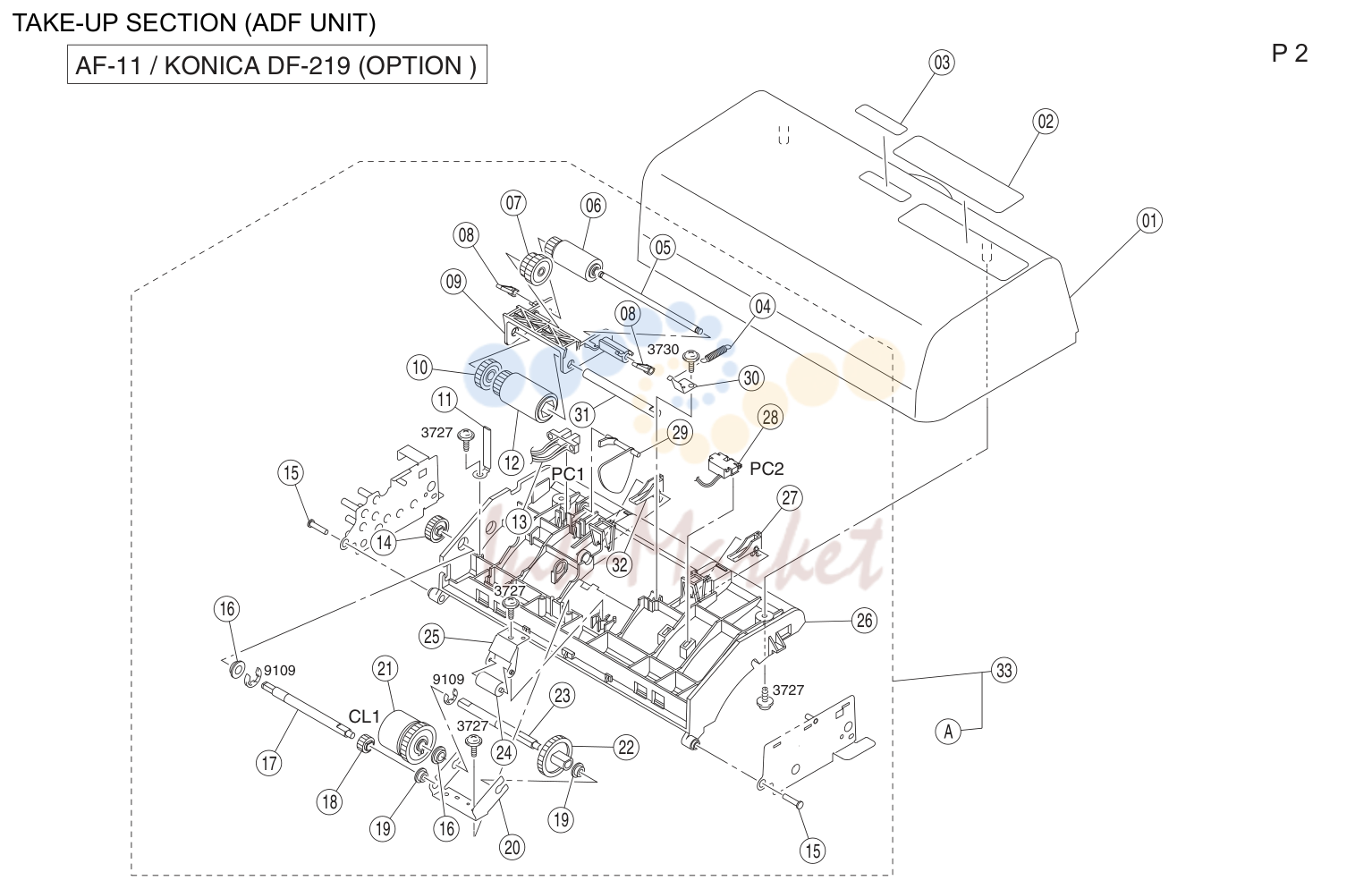

Take-up секция (adf узел)

№	Артикул	Альт. артикул	Описание
1	4980 1029 01 запросить цену →		Top крышка
2	4980 1047 01 запросить цену →		Sheet
3	4980 1046 01 запросить цену →		Sheet
4	4980 1056 01 запросить цену →		Tension пружина
5	4980 1061 01 запросить цену →		Вал
6	4980 1008 01 запросить цену →		Pick-up ролик
7	4647 1146 01 запросить цену →		Шестерня 19/23t
8	4980 1060 01 запросить цену →		Stopper
9	4980 1059 01 запросить цену →		Держатель
10	4647 1144 01 запросить цену →		Шестерня 23t
11	4980 1096 01 запросить цену →		Кабель tie
12	4980 1007 01 запросить цену →		Adf ролик
13	4980 1009 01 запросить цену →		Photo interrupter
14	4980 1072 01 запросить цену →		Шестерня 20t
15	4980 1097 01 запросить цену →		Pin
16	4980 1065 01 запросить цену →		Втулка
17	4980 1071 01 запросить цену →		Вал
18	4980 1070 01 запросить цену →		Шестерня 12t
19	4980 1064 01 запросить цену →		Втулка
20	4980 1063 01 запросить цену →		Кронштейн
21	4647 1040 01 запросить цену →		Magnetic муфта
22	4980 1066 01 запросить цену →		Шестерня 33t
23	4980 1067 01 запросить цену →		Вал
24	4980 1054 01 запросить цену →		Ролик
25	4980 1053 01 запросить цену →		Пластина пружина
26	4980 1049 01 запросить цену →		Направляющая пластина
27	4980 1058 01 запросить цену →		Shutter
28	4980 1057 01 запросить цену →		Micro-выключатель
29	4980 1052 01 запросить цену →		Actuator
30	4980 1055 01 запросить цену →		Пластина пружина
31	4980 1062 01 запросить цену →		Вал
32	4980 1069 01 запросить цену →		Shutter
33	4980 1028 01 запросить цену →		Adf в сборе

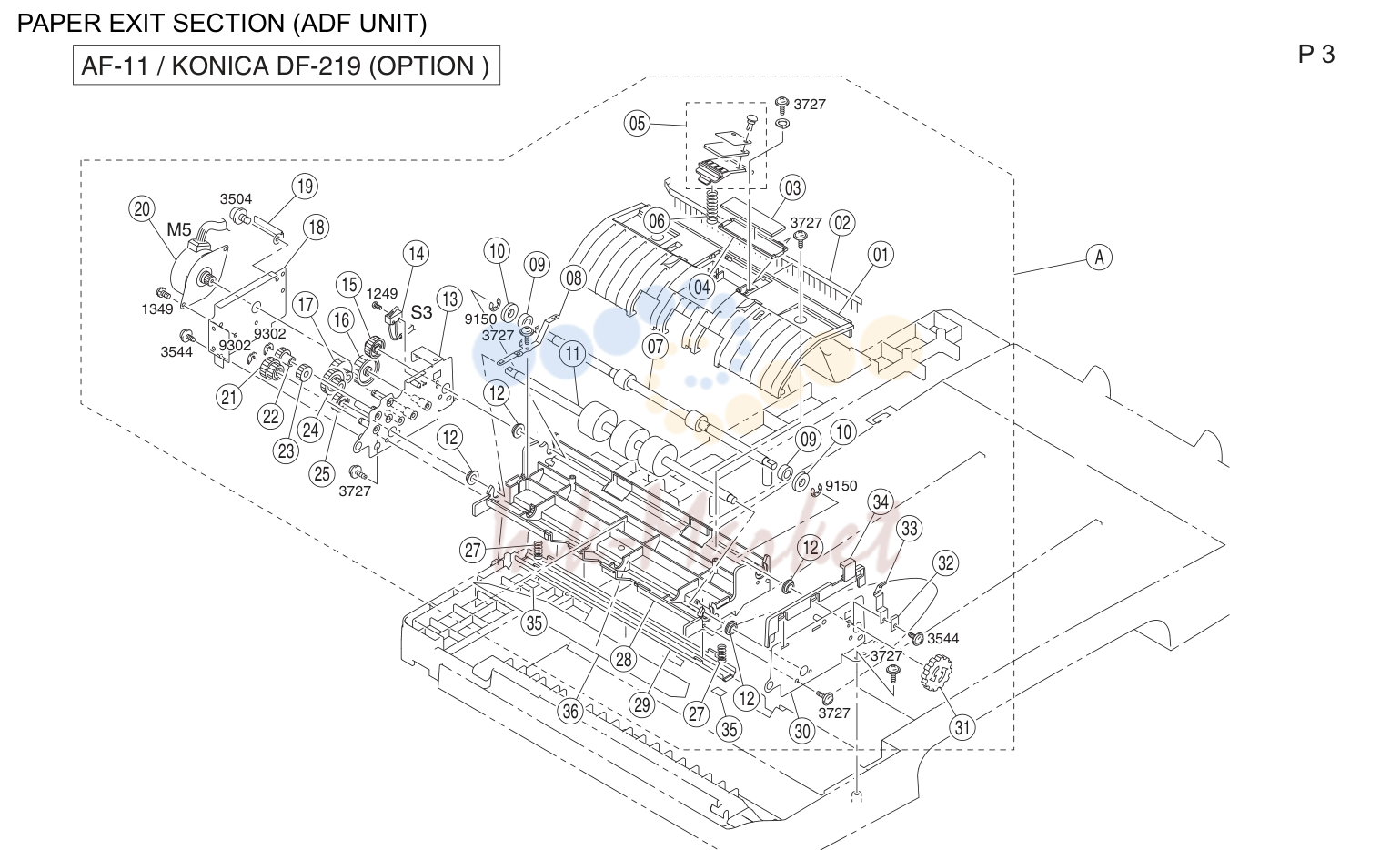

Выход бумаги секция (adf узел)

№	Артикул	Альт. артикул	Описание
1	4980 1050 01 запросить цену →		Крышка
2	4980 1098 01 запросить цену →		Neutralizing brush
3	4980 1075 01 запросить цену →		Separator member
4	4980 1074 01 запросить цену →		Держатель
5	4980 1006 01 запросить цену →		Pad в сборе
6	4980 1073 01 запросить цену →		Pressure пружина
6	1391 1094 01 запросить цену →		Pressure пружина
7	4980 1005 01 запросить цену →		Exit ролик
8	4980 1076 01 запросить цену →		Earth ground
9	4980 1078 01 запросить цену →		Collar
10	4980 1079 01 запросить цену →		Collar
11	4980 1004 01 запросить цену →		Turning ролик
12	4980 1065 01 запросить цену →		Втулка
13	4980 1086 01 запросить цену →		Кронштейн
14	4980 1010 01 запросить цену →		Micro выключатель(крышка)
15	4980 1080 01 запросить цену →		Шестерня 33t
16	4980 1087 01 запросить цену →		Шестерня 48t
17	4980 1088 01 запросить цену →		Шестерня 18/45t
18	4980 1095 01 запросить цену →		Кронштейн
19	4980 1096 01 запросить цену →		Кабель tie
20	4980 1024 01 запросить цену →		Мотор
21	4980 1093 01 запросить цену →		Шестерня 26t
22	4980 1090 01 запросить цену →		Шестерня 32 15t
23	4980 1091 01 запросить цену →		Шестерня 15t
24	4980 1089 01 запросить цену →		Шестерня 18/40t
25	4980 1094 01 запросить цену →		Шестерня 30t
26	4980 1039 01 запросить цену →		Shield пластина
27	4980 1092 01 запросить цену →		Pressure пружина
28	4980 1051 01 запросить цену →		Base рама
29	4980 1077 01 запросить цену →		Направляющая пластина
30	4980 1081 01 запросить цену →		Кронштейн
31	4980 1085 01 запросить цену →		Knob
32	4980 1084 01 запросить цену →		Пластина пружина
33	4980 1083 01 запросить цену →		Пластина пружина
34	4980 1082 01 запросить цену →		Крышка
35	4980 1215 01 запросить цену →		Sheet
36	4980 1217 01 запросить цену →		Sheet

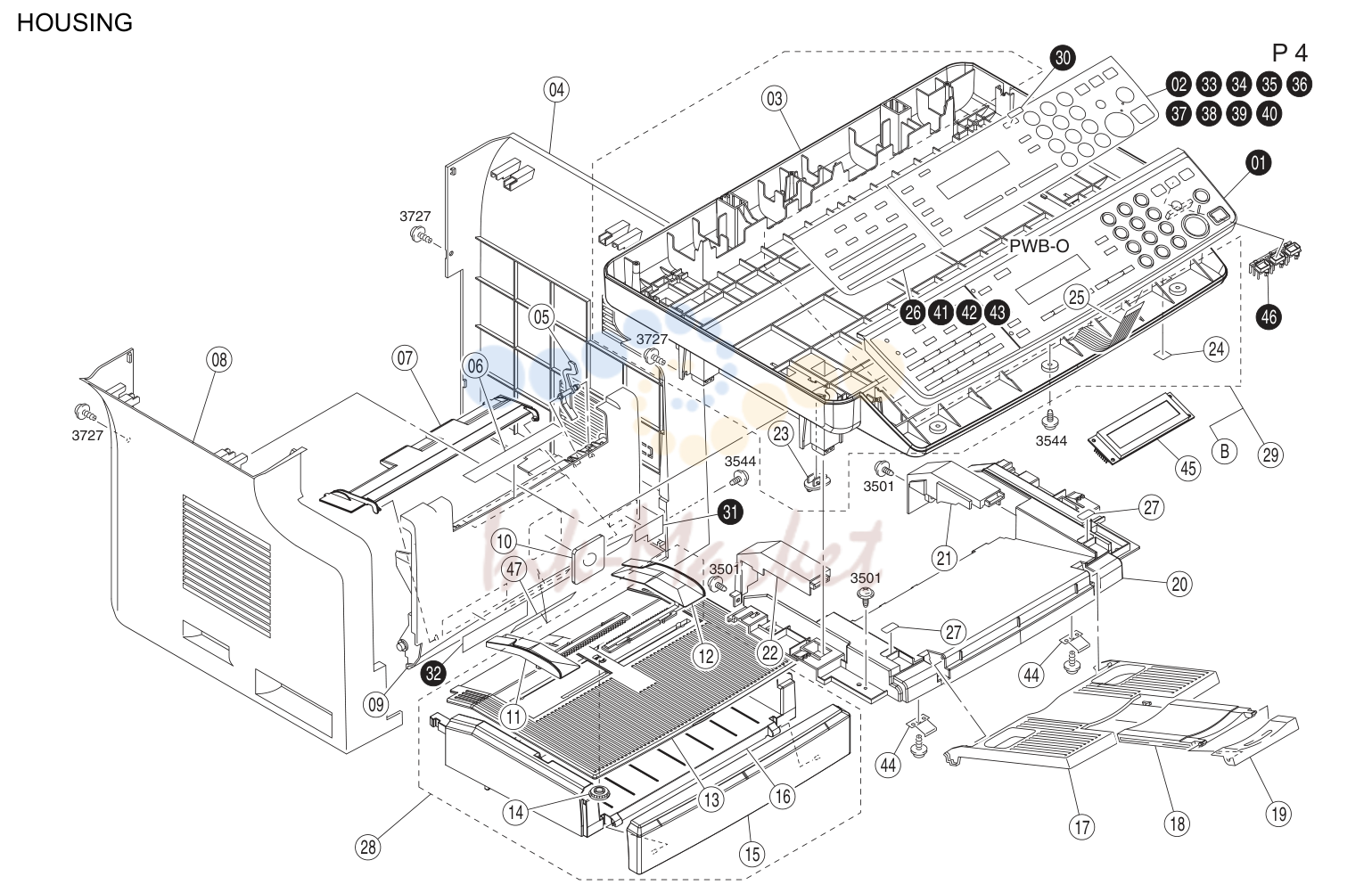

Housing

№	Артикул	Альт. артикул	Описание
1	4980 1154 01 запросить цену →		Operation панель (fax)
1	4980 1155 01 запросить цену →		Operation панель (copy)
2	4980 1116 01 запросить цену →		Панель sheet right
2	4980 1117 01 запросить цену →		Панель sheet right
2	4980 1128 01 запросить цену →		Панель sheet right
2	4980 1129 01 запросить цену →		Панель sheet right
2	4980 1168 01 запросить цену →		Панель sheet right taiwan
2	4980 1169 01 запросить цену →		Панель sheet right taiwan
2	4980 1171 01 запросить цену →		Панель sheet right english
2	4980 1175 01 запросить цену →		Панель sheet right taiwan
2	4980 1178 01 запросить цену →		Панель sheet right itarian
2	4980 1190 01 запросить цену →		Панель sheet right taiwan
3	4980 1100 01 запросить цену →		Рама
4	4980 1142 01 запросить цену →		Правая крышка
5	4136 1021 02 запросить цену →		Рычаг
6	4137 7302 01 запросить цену →		Label jam
6	4137 7302 12 запросить цену →		Label jam
7	4136 1020 03 запросить цену →		Крышка lower
8	4980 1141 01 запросить цену →		Левая крышка
9	4137 1003 04 запросить цену →		Передняя крышка
10	4137 7400 01 запросить цену →		Label
11	4137 3203 01 запросить цену →		Regulating пластина
12	4137 3202 01 запросить цену →		Regulating пластина
13	4137 1009 01 запросить цену →		Крышка
14	4127 3104 01 запросить цену →		Шестерня 14t
15	4137 1006 01 запросить цену →		Передняя крышка
16	4137 1008 02 запросить цену →		Tray
17	4137 1007 03 запросить цену →		Tray
18	4137 1017 03 запросить цену →		Tray
19	4137 1018 01 запросить цену →		Tray
20	4137 1001 03 запросить цену →		Крышка
20	4137 1001 14 запросить цену →		Top крышка
21	4137 1011 01 запросить цену →		Верхняя крышка right
22	4137 1012 02 запросить цену →		Верхняя крышка left
23	4980 1112 01 запросить цену →		Stopper
24	4980 1113 01 запросить цену →		Уплотнитель
25	4980 1027 01 запросить цену →		Панель ffc
26	4980 1179 01 запросить цену →		Панель sheet left english
26	4980 1179 01 запросить цену →		Панель sheet left english
26	4980 1189 01 запросить цену →		Панель sheet left taiwan
26	4980 1191 01 запросить цену →		Панель sheet left hangul
26	4980 1189 01 запросить цену →		Панель sheet left taiwan
26	4980 1191 01 запросить цену →		Панель sheet left hangul
27	4137 7301 01 запросить цену →		Label caution
28	4137 0754 00 запросить цену →		Tray в сборе
29	4980 1156 01 запросить цену →		Ir узел в сборе

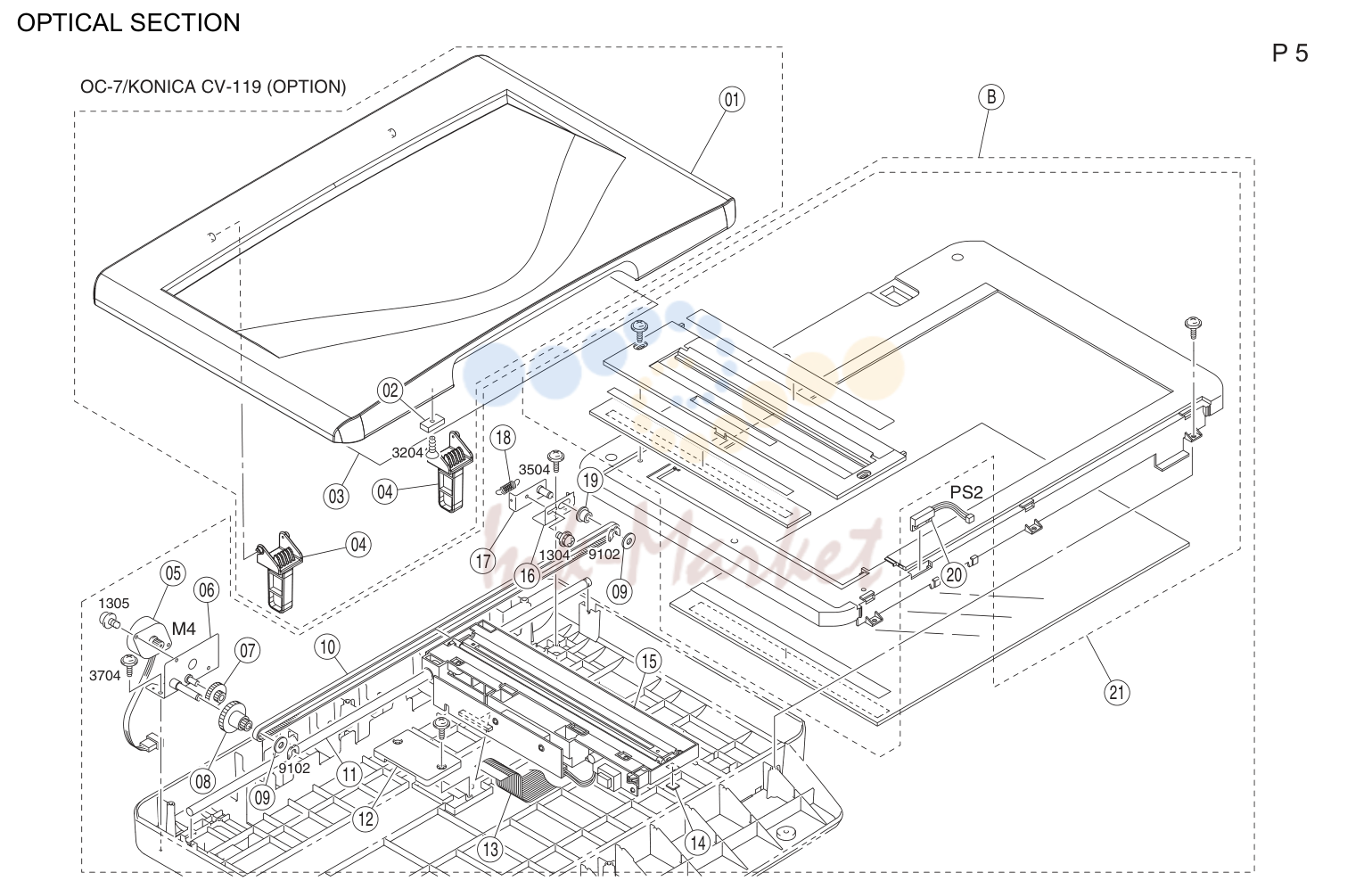

Оптический блок (сканер)

№	Артикул	Альт. артикул	Описание
1	4980 1158 01 запросить цену →		Original крышка
2	4647 1128 01 запросить цену →		Magnet
3	4980 1160 01 запросить цену →		Mat
4	4980 1159 01 запросить цену →		Hinge
5	4980 1025 01 запросить цену →		Pm мотор
6	4980 1103 01 запросить цену →		Кронштейн
7	4980 1106 01 запросить цену →		Шестерня 19/40t
8	4980 1104 01 запросить цену →		Шестерня 16/57t
9	4980 1105 01 запросить цену →		Collar
10	4980 1102 01 запросить цену →		Ремень
11	4980 1101 01 запросить цену →		Вал
12	4980 1107 01 запросить цену →		Крышка
13	4980 1026 01 запросить цену →		Ccd ffc
14	4980 1114 01 запросить цену →		Slider
15	4980 1001 01 запросить цену →		Ccd module
16	4980 1110 01 запросить цену →		Держатель
17	4980 1109 01 запросить цену →		Вал в сборе
18	4980 1108 01 запросить цену →		Tension пружина
19	4980 1111 01 запросить цену →		Pulley
20	4647 1039 01 запросить цену →		Magnetic sw
21	4980 1099 01 запросить цену →		Top крышка в сборе

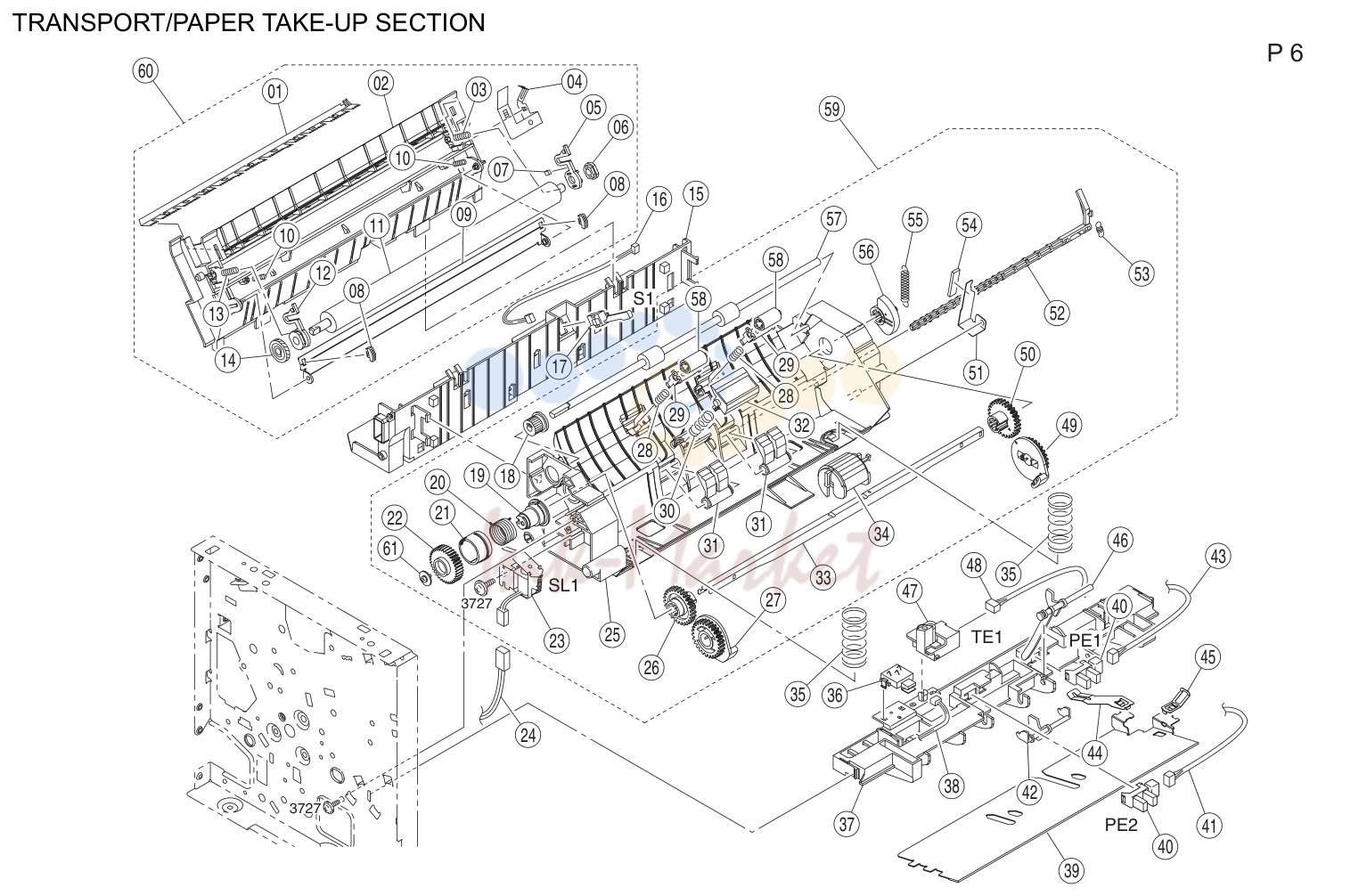

Transport/paper take-up секция

№	Артикул	Альт. артикул	Описание
1	4136 4113 02 запросить цену →		Neutralizing needle
2	4136 4102 04 запросить цену →		Держатель
3	4127 4108 01 запросить цену →		Pressure пружина
4	4136 4114 02 запросить цену →		Contact
5	4136 4105 01 запросить цену →		Втулка
6	4127 4106 01 запросить цену →		Conвоздуховодive member
7	4127 4109 01 запросить цену →		Cushion
8	4136 4133 01 запросить цену →		Spacer
9	4136 4132 01 запросить цену →		Направляющая пластина
10	4127 4135 01 запросить цену →		Pressure пружина
11	4136 4103 02 запросить цену →		Перенос ролик
12	4136 4104 01 запросить цену →		Втулка
13	4127 4107 01 запросить цену →		Pressure пружина
14	4127 4111 01 запросить цену →		Шестерня 21t
15	4136 4109 06 запросить цену →		Направляющая
16	4137 6808 01 запросить цену →		Wire жгут в сборе
17	4136 6301 02 запросить цену →		Micro-выключатель
18	4136 3014 02 запросить цену →		Шестерня 14t
19	4136 3036 01 запросить цену →		Барабан
19	4139 3018 03 запросить цену →		Барабан
20	4136 3037 01 запросить цену →		Torsion пружина
21	4136 3038 01 запросить цену →		Ratchet
22	4136 3035 01 запросить цену →		Шестерня 35t
23	9321 2300 12 запросить цену →		Соленоид
24	4137 6803 03 запросить цену →		Wire жгут в сборе
25	4136 3501 04 запросить цену →		Направляющая
26	4136 3048 01 запросить цену →		Шестерня 27t
27	4136 3044 01 запросить цену →		Cam
28	4136 3018 01 запросить цену →		Pressure пружина
29	4136 3009 02 запросить цену →		Держатель
30	4127 3041 02 запросить цену →		Pressure пружина
31	4136 3022 01 запросить цену →		Stopper
32	4136 0151 02 запросить цену →		Friction sheet в сборе
33	4136 3039 01 запросить цену →		Вал
33	4136 3039 12 запросить цену →		Вал
34	4136 3001 01 запросить цену →		Ролик
35	4136 3016 02 запросить цену →		Pressure пружина
36	4136 6751 01 запросить цену →		Connector pin
37	4137 3020 02 запросить цену →		Держатель
38	4137 6818 02 запросить цену →		Wire жгут в сборе
39	4137 3201 01 запросить цену →		Tray
40	9335 1300 61 запросить цену →		Photo interrupter
41	4137 6825 02 запросить цену →		Wire жгут в сборе
42	4137 3221 01 запросить цену →		Actuator
43	4137 6809 01 запросить цену →		Wire жгут в сборе
44	4137 3205 01 запросить цену →		Earth ground
45	4137 3204 01 запросить цену →		Earth ground
46	4136 3021 01 запросить цену →		Actuator
47	4127 0113 01 запросить цену →		Плата в сборе
48	4137 6824 03 запросить цену →		Wire жгут в сборе
49	4136 3043 01 запросить цену →		Cam
50	4136 3047 01 запросить цену →		Шестерня 27t
51	4136 3046 01 запросить цену →		Пластина пружина
52	4136 3025 01 запросить цену →		Рычаг
53	4136 3027 01 запросить цену →		Tension пружина

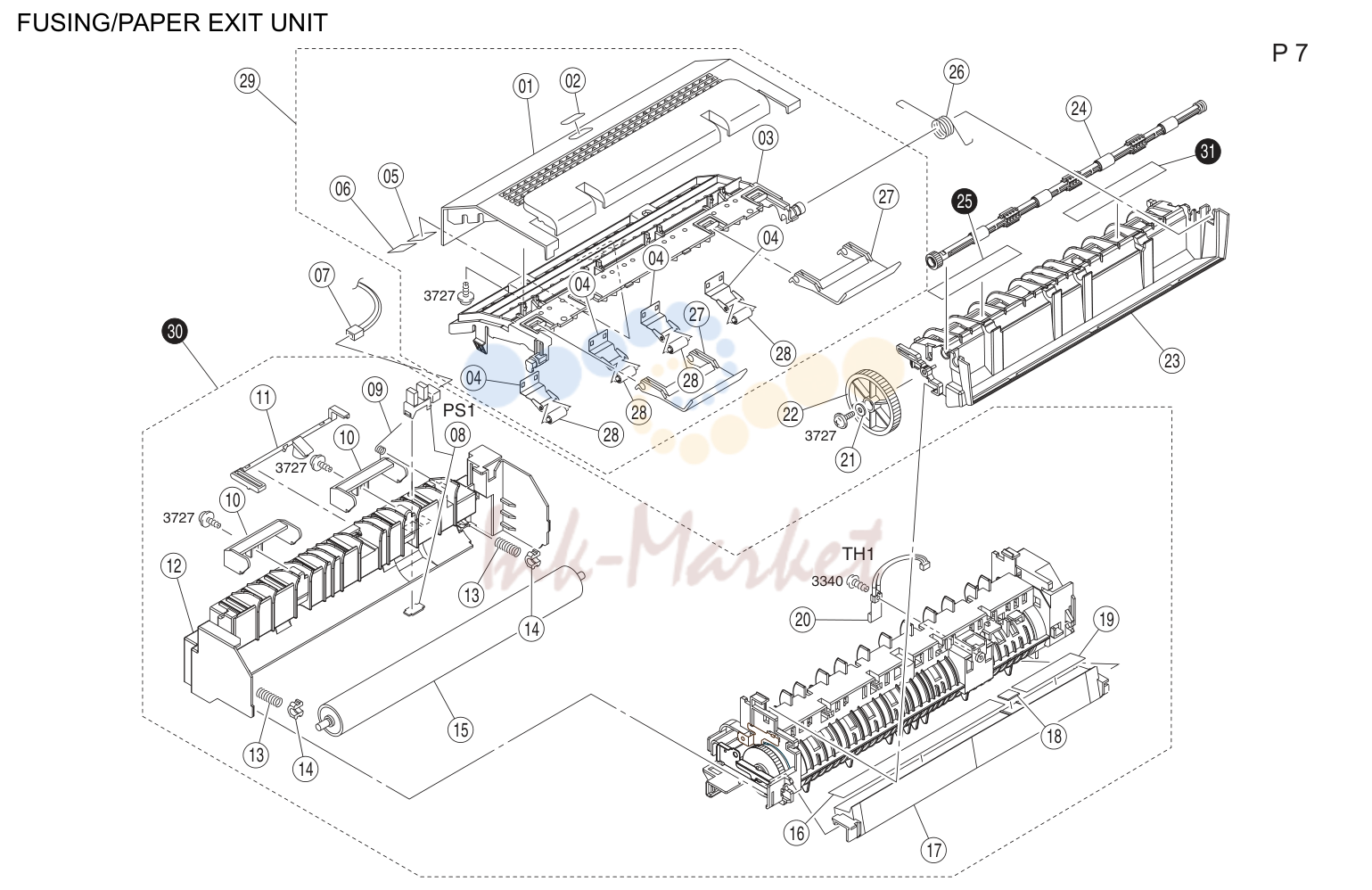

Печь (закрепление)/выход бумаги узел

№	Артикул	Альт. артикул	Описание
1	4137 1036 03 запросить цену →		Top крышка
2	4137 7301 01 запросить цену →		Label caution
3	4137 1004 06 запросить цену →		Направляющая
4	4136 3709 02 запросить цену →		Пружина
5	4136 7326 02 запросить цену →		Label caution
6	4136 7325 02 запросить цену →		Label hot
7	4137 6802 01 запросить цену →		Wire жгут в сборе
9	4136 3716 01 запросить цену →		Torsion пружина
10	4137 5545 02 запросить цену →		Направляющая
11	4136 5518 02 запросить цену →		Actuator
12	4136 5505 05 запросить цену →		Housing
13	4136 5517 02 запросить цену →		Pressure пружина
14	4127 5571 01 запросить цену →		Втулка
15	4136 5502 02 запросить цену →		Ролик
16	4136 5598 01 запросить цену →		Уплотнитель
17	4136 5503 03 запросить цену →		Направляющая
18	4136 5531 01 запросить цену →		Brush
19	4136 5599 01 запросить цену →		Уплотнитель
20	4136 6702 01 запросить цену →		Thermistor
21	4111 2531 01 запросить цену →		Washer
22	4136 3714 01 запросить цену →		Шестерня 61t
23	4137 1005 02 запросить цену →		Направляющая
24	4136 3730 03 запросить цену →		Ролик
25	4136 7321 01 запросить цену →		Label caution
25	4137 7303 01 запросить цену →		Label caution
26	4137 1024 02 запросить цену →		Torsion пружина
27	4137 3763 01 запросить цену →		Рычаг
28	4127 3707 01 запросить цену →		Roll
29	4137 0755 00 запросить цену →		Направляющая в сборе
30	4137 0751 00 запросить цену →		Печь (закрепление) узел 120v
30	4137 0752 00 запросить цену →		Печь (закрепление) узел 220v
31	4980 1219 01 запросить цену →		Label caution
31	4980 1220 01 запросить цену →		Label caution
31	4980 1221 01 запросить цену →		Label caution
31	4980 1222 01 запросить цену →		Label caution

Drive секция

№	Артикул	Альт. артикул	Описание
1	4137 2011 02 запросить цену →		Направляющая
2	4136 6805 03 запросить цену →		Wire жгут в сборе
3	4136 2008 04 запросить цену →		Contact
4	4136 2006 03 запросить цену →		Contact
5	4136 2012 02 запросить цену →		Earth ground
6	4137 6807 02 запросить цену →		Wire жгут в сборе
7	4136 2007 02 запросить цену →		Contact
8	4136 2015 01 запросить цену →		Rubber foot
9	4136 2009 03 запросить цену →		Contact
10	4136 2010 03 запросить цену →		Contact
11	4136 2526 03 запросить цену →		Держатель
12	4136 2504 01 запросить цену →		Шестерня 21/51t
13	4136 2502 01 запросить цену →		Шестерня 19/48t
14	4136 2503 01 запросить цену →		Шестерня 24/59t
15	4136 2505 01 запросить цену →		Шестерня 32/18t
16	4136 2506 01 запросить цену →		Шестерня 21/25/35t
17	4137 2524 13 запросить цену →		Направляющая
18	4137 0753 00 запросить цену →		Regulating пластина в сборе
19	4136 2019 03 запросить цену →		Держатель
20	4136 2501 01 запросить цену →		Шестерня 21/53t
21	4136 2507 01 запросить цену →		Шестерня 28/70t
22	4136 2508 01 запросить цену →		Шестерня 24t
23	4136 2509 01 запросить цену →		Шестерня 23/48t
24	4136 2527 01 запросить цену →		Держатель
25	4136 2510 01 запросить цену →		Шестерня 20t
26	4136 2511 01 запросить цену →		Шестерня 25/27t
27	9314 1201 32 запросить цену →		Мотор
28	4136 2310 02 запросить цену →		Воздуховод
29	9313 1300 12 запросить цену →		Вентилятор мотор
30	4136 6810 03 запросить цену →		Wire жгут в сборе
31	4136 2005 18 запросить цену →		Рама
32	4136 3005 04 запросить цену →		Lifting пластина
33	4136 3101 01 запросить цену →		Rack
34	4127 3104 01 запросить цену →		Шестерня 14t
35	4137 3103 01 запросить цену →		Regulating пластина
36	4137 3102 02 запросить цену →		Regulating пластина
37	4136 3013 01 запросить цену →		Friction sheet
38	4136 2102 01 запросить цену →		Кронштейн
39	4137 6806 02 запросить цену →		Wire жгут в сборе
40	4136 2004 16 запросить цену →		Рама
41	4136 2018 02 запросить цену →		Держатель
42	9331 2200 31 запросить цену →		Micro-выключатель
43	4137 0756 00 запросить цену →		Right рама в сборе
44	4137 0759 00 запросить цену →		Left рама в сборе
45	4136 2013 01 запросить цену →		Reinforce пластина

Electrical components (a)

№	Артикул	Альт. артикул	Описание
1	4980 1144 01 запросить цену →		Крышка
2	4980 1143 01 запросить цену →		Shield
3	4137 0758 00 запросить цену →		Print head в сборе
4	4136 6205 03 запросить цену →		Hv1
5	4136 2055 04 запросить цену →		Рама
6	4137 2302 02 запросить цену →		Рама
7	4137 6828 02 запросить цену →		Wire жгут в сборе
8	4137 6201 04 запросить цену →		Power supply
8	4137 6202 04 запросить цену →		Power supply
9	4136 2032 04 запросить цену →		Кронштейн
10	4137 6812 02 запросить цену →		Wire жгут в сборе
11	4137 6829 01 запросить цену →		Wire жгут в сборе
12	4136 6804 01 запросить цену →		Wire жгут в сборе
13	4136 2001 02 запросить цену →		Base рама
14	4137 2007 01 запросить цену →		Reinforce пластина
15	4137 2311 02 запросить цену →		Воздуховод
16	4137 2312 01 запросить цену →		Filter
17	9313 1300 12 запросить цену →		Вентилятор мотор
18	4137 6827 14 запросить цену →		Wire жгут в сборе
19	4137 2006 03 запросить цену →		Reinforce пластина
20	4980 1205 01 запросить цену →		Power cord
20	4980 1206 01 запросить цену →		Power cord
20	4980 1207 01 запросить цену →		Power cord
20	4980 1208 01 запросить цену →		Power cord
20	4980 1209 01 запросить цену →		Power cord
20	4980 1213 01 запросить цену →		Power cord

Electrical components (b)

№	Артикул	Альт. артикул	Описание
1	4980 1016 01 запросить цену →		Плата-p
1	4980 1017 01 запросить цену →		Плата-p
1	4980 1018 01 запросить цену →		Плата-p
1	4980 1019 01 запросить цену →		Плата-p
2	4980 1145 01 запросить цену →		Кронштейн
3	4980 1151 01 запросить цену →		Wire жгут в сборе
4	4980 1161 01 запросить цену →		Wire жгут в сборе
4	4980 1162 01 запросить цену →		Wire жгут в сборе
5	4980 1014 01 запросить цену →		Плата-if copy
5	4980 1015 01 запросить цену →		Плата-if fax
6	4980 1163 01 запросить цену →		Wire жгут в сборе
7	4980 1147 01 запросить цену →		Кронштейн
7	4980 1148 01 запросить цену →		Кронштейн
8	4980 1153 01 запросить цену →		Shield box
9	4980 1149 01 запросить цену →		Крышка
10	4980 1146 01 запросить цену →		Кронштейн
11	4980 1152 01 запросить цену →		Крышка
