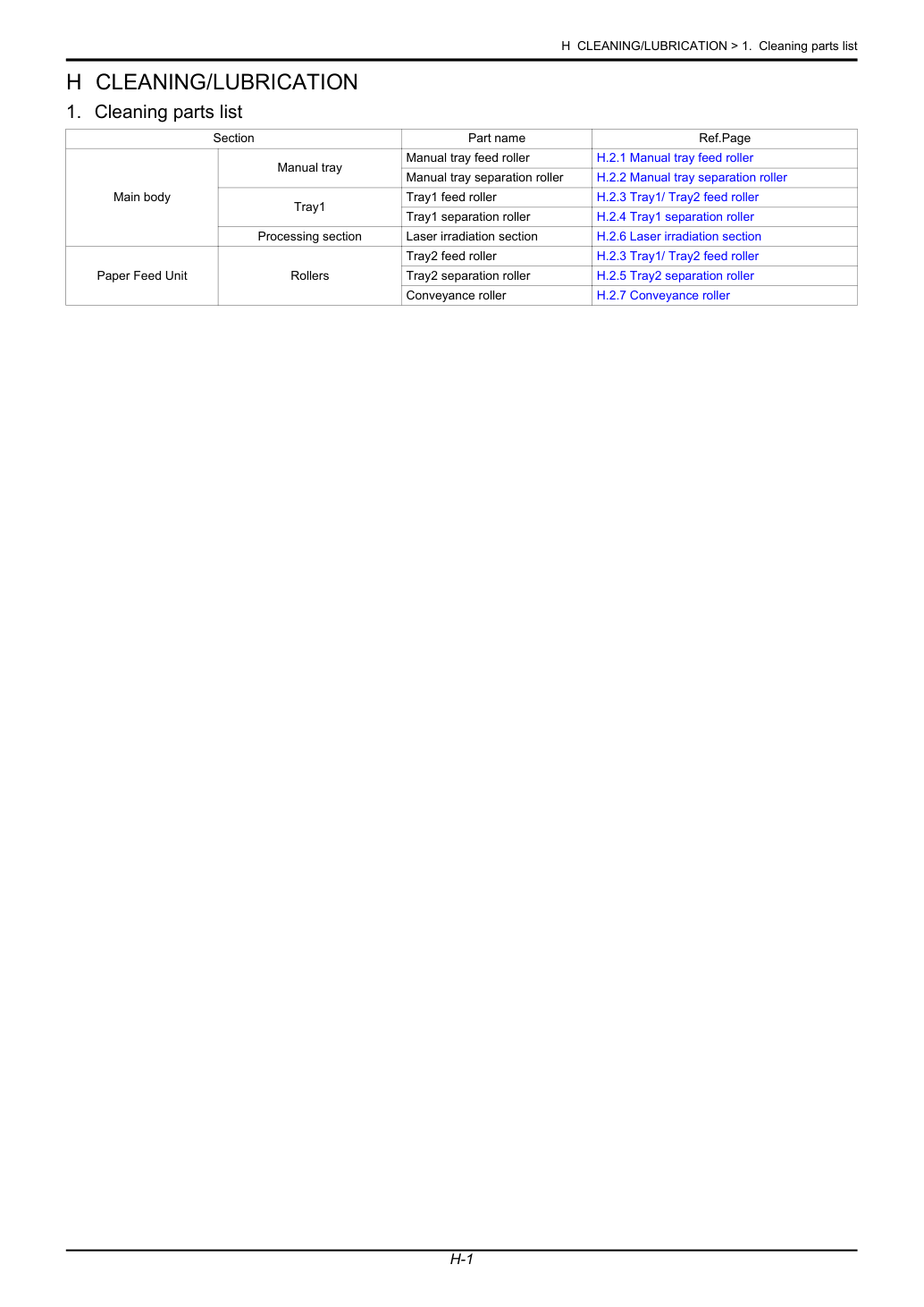

1. Список деталей для чистки
2. Процедура чистки
Спирт, описанный в процедуре чистки, представляет собой изопропиловый спирт.
1. Откройте лоток1.
2. Нажми вниз на металлическую пластину подъема бумаги [1].
3. Используя салфетку для чистки, смоченную спиртом, протри ручной лоток
ролик подачи [1] от грязи.
Спирт, описанный в процедуре чистки, представляет собой изопропиловый спирт.

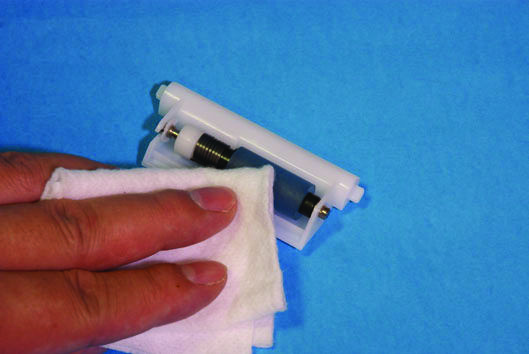

1. Извлеки узел разделительного ролика ручного лотка.
2. Используя салфетку для чистки, смоченную спиртом, протри ручной лоток
разделительный ролик [1] от грязи.
Спирт, описанный в процедуре чистки, представляет собой изопропиловый спирт.
1. Выдвини лоток1/лоток2.
2. Используя салфетку для чистки, смоченную спиртом, протри лоток1/лоток2
ролик подачи [1] от грязи.
Спирт, описанный в процедуре чистки, представляет собой изопропиловый спирт.
1. Извлеки узел разделительного ролика лотка1.
2. Используя салфетку для чистки, смоченную спиртом, протри лоток1
разделительный ролик [1] от грязи.
Спирт, описанный в процедуре чистки, представляет собой изопропиловый спирт.
1. Выдвини лоток2.
2. Извлеки стопорное кольцо [1] и подшипник [2], и извлеки лоток2
3. Протрите лоток2 чистящей салфеткой, смоченной спиртом
разделительный ролик [1] от грязи.
1. Выдвиньте лоток 1.
2. Снимите крышку [1].

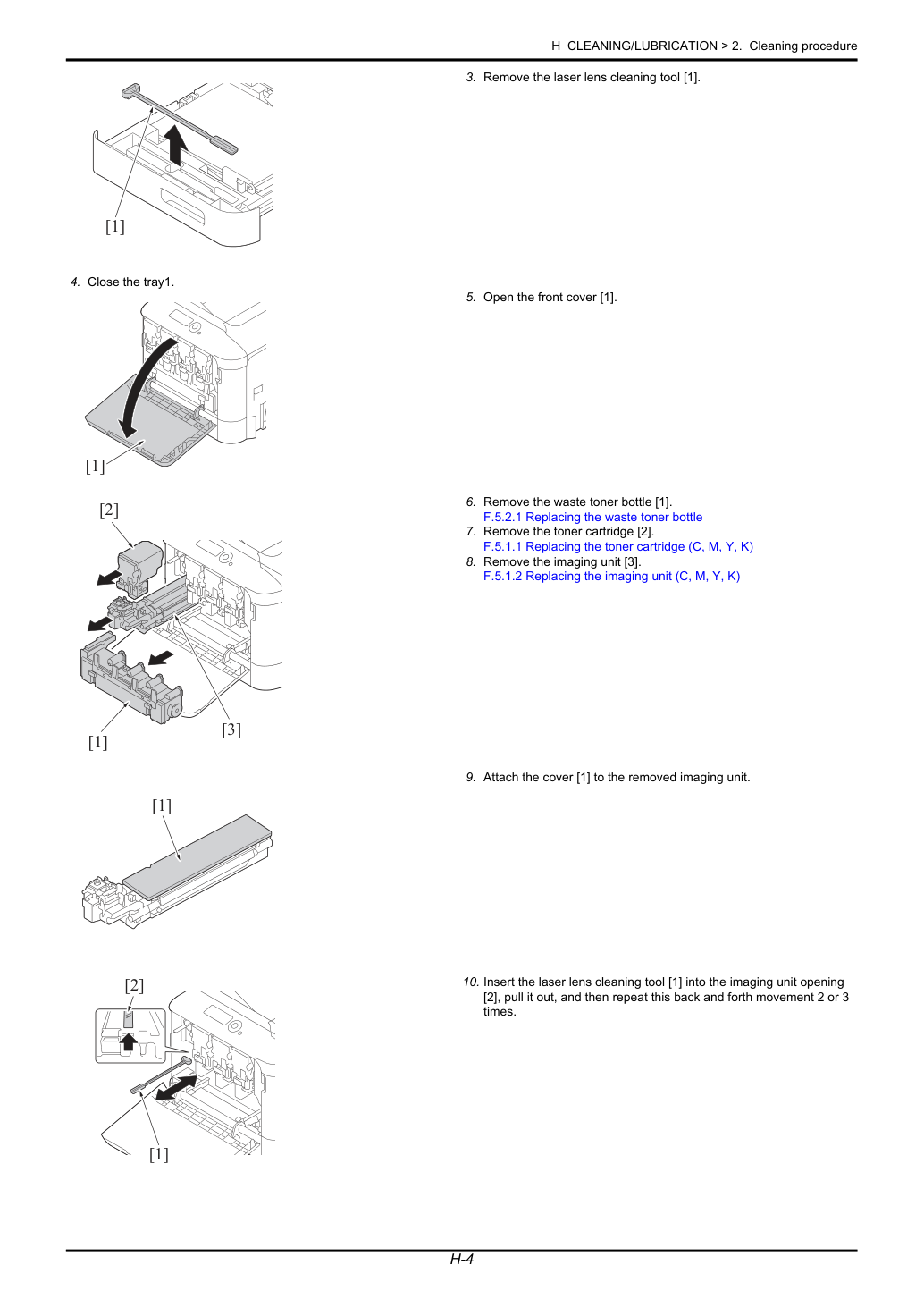

3. Снимите инструмент для чистки лазерной линзы [1].
4. Закройте лоток1.
5. Откройте переднюю крышку [1].
6. Снимите контейнер отработанного тонера [1].
7. Снимите картридж тонера [2].
8. Снимите узел формирования изображения [3].
9. Установите крышку [1] на снятый узел формирования изображения.
10. Вставьте инструмент для чистки лазерной линзы [1] в отверстие узла формирования изображения
[2], вытащите его и повторите это возвратно-поступательное движение 2 или 3 раза.

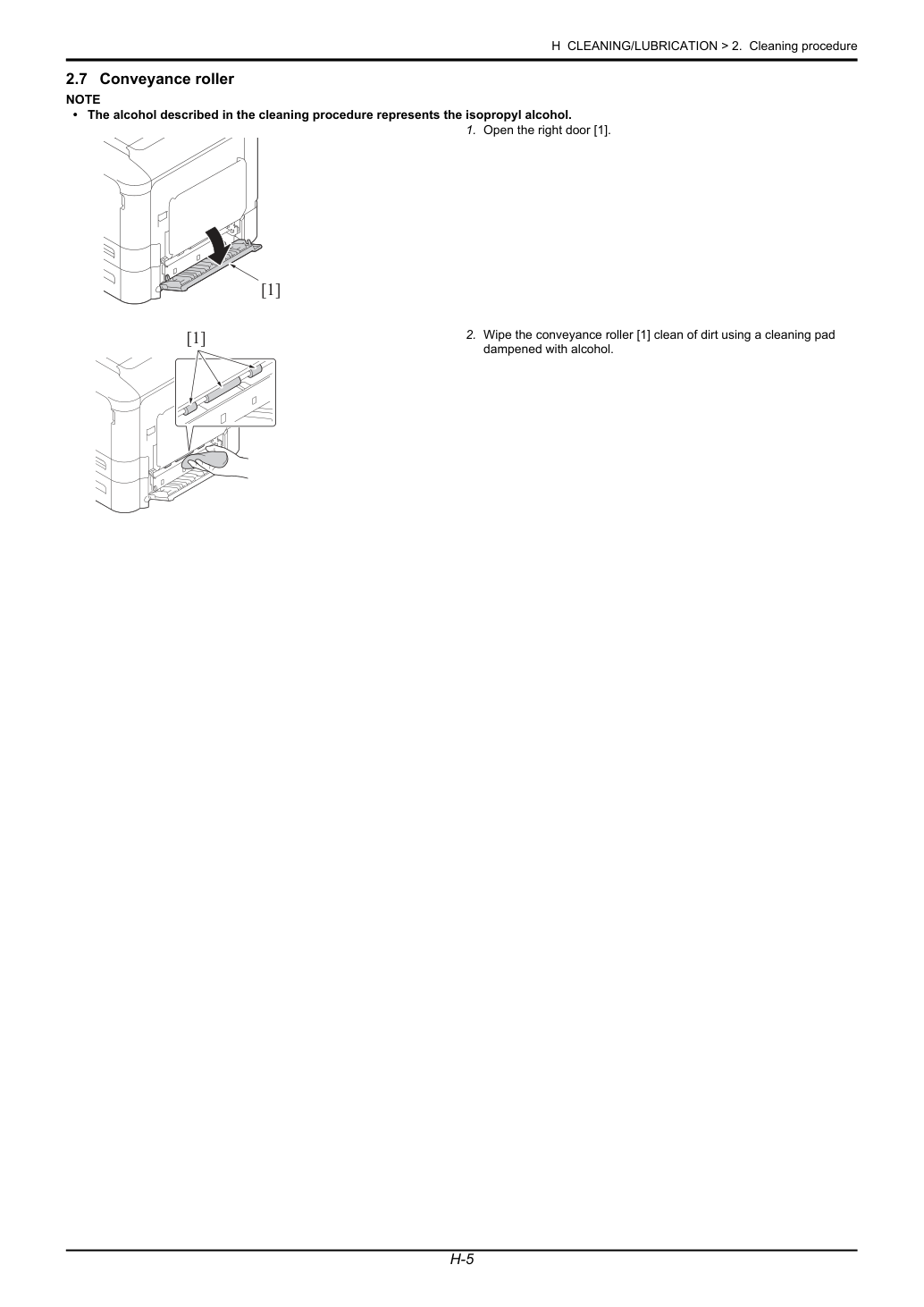

Спирт, описанный в процедуре чистки, представляет собой изопропиловый спирт.
1. Открой правую дверцу [1].
2. Очистите ролик подачи [1] от загрязнений чистящей салфеткой
