1. Детали, запрещённые к разборке/регулировке
Для предотвращения ослабления винтов на винты нанесена фиксация резьбы синего или зелёного цвета.
Фиксация резьбы нанесена на винты, которые могут ослабнуть из-за вибраций и нагрузок при эксплуатации машины или вибраций при транспортировке.
Если винты с фиксацией резьбы ослабнут или будут удалены, обязательно нанеси фиксацию резьбы после затягивания винтов.
Винты, которые трудно регулировать на месте, окрашены в красный цвет, чтобы предотвратить их случайное удаление.
Не удаляй и не ослабляй окрашенные в красный цвет винты на месте. Обратите также внимание, что при использовании двух или более винтов для одной детали может быть отмечена красной краской только один представительный винт.
Не вращай переменные резисторы на платах, для которых в разделе "Регулировка/Настройка" не даны инструкции по регулировке.
1.4 Проверка перед обслуживанием ПРЕДУПРЕЖДЕНИЕ • Чтобы избежать поражения электрическим током, после выключения выключателя питания не касайся блока питания постоянного тока в течение 9 минут.
Если блок источника постоянного тока (DC power supply unit) неисправен, может потребоваться время для снижения напряжения до безопасного уровня.
• При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами (PWBs)" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.
При доступе к труднодоступному или узкому месту будь осторожен относительно острых кромок и заусенцев рамы и деталей.
Они могут травмировать ваши руки или пальцы.
Если абсолютно необходимо обслуживать машину с открытой дверью или снятыми внешними крышками, всегда будь внимателен к движению внутренних деталей.
При удалении детали, закрепляющей двигатель, шестерню или другую движущуюся часть, разборке узла или переустановке любых таких деталей и узлов будь осторожен относительно движущихся частей и не допускай падения деталей или узлов. Во время процедуры обслуживания обеспечь достаточную поддержку для любого тяжёлого узла.
Вы можете получить травму от упавшей детали или узла.
При установке опции на машину будь внимателен к движению сотрудника, занятого совместной работой.
Коллега может получить травму с прищемленным пальцем или рукой между машиной и опцией.
При установке опции на машину будь осторожен относительно зазора между машиной и опцией.
Ты можешь получить травму с прищемленным пальцем или рукой между машиной и опцией.
Не оставляй машину без присмотра во время транспортировки, установки и проверки. Если оставление неизбежно, направь выступающие части к стене или предприми другие необходимые меры по снижению риска.
Пользователь может споткнуться о выступ машины или быть поймана кабелем, упав на пол или получить травму.
2. Узел PH (PH unit)
Лазер работает внутри узла PH. Открытие крышки может привести к попаданию пыли и прерыванию работы лазера. Не снимай винты, которые могут разобрать узел PH.
3. Термоузел (Fusing unit)
Внутренняя часть термоузла и положение ролика прижима отрегулированы перед отправкой. Не снимай винты, которые могут разобрать термоузел.

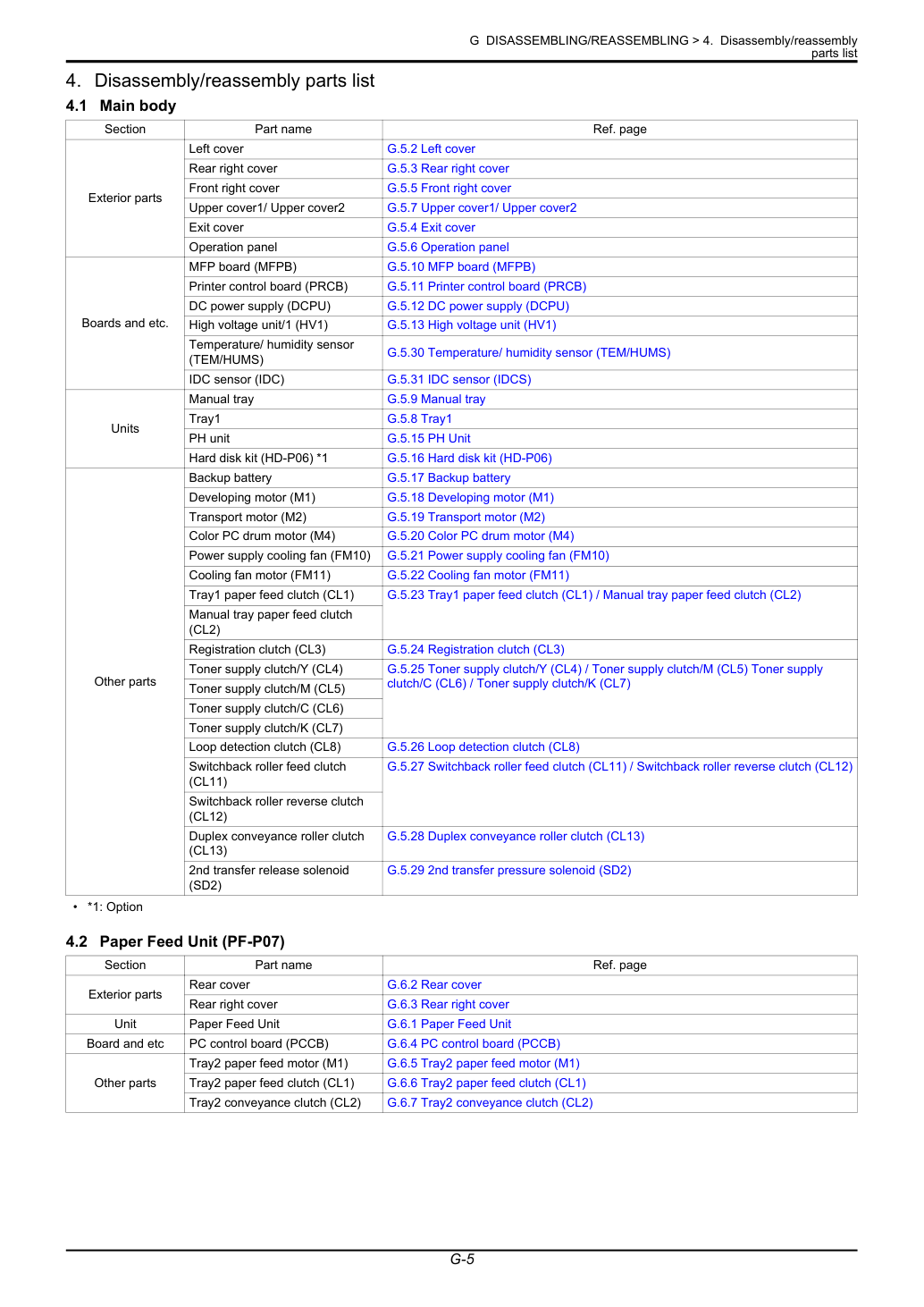

4. Список деталей разборки/сборки
5. Процедура разборки/сборки (bizhub C3100P)

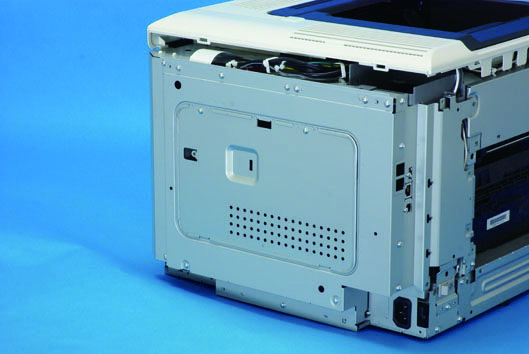

1. Снимите заднюю центральную крышку [1].
2. Снимите шесть винтов [1] и снимите заднюю крышку [2].
1. Выдвиньте лоток 1.
2. Откройте переднюю крышку.
3. Извлеките контейнер отработанного тонера.
4. Снимите четыре винта [1] и снимите левую крышку [2].
1. Снимите заднюю крышку.
2. Откройте правую дверь.
3. Снимите три винта [1] и снимите заднюю правую крышку [2].
1. Откройте правую дверцу.
2. Разблокируйте два вала [1] и снимите выходную крышку [2].
1. Снимите выходную крышку.
2. Снимите панель управления.
3. Откройте правую дверцу.
4. Открой переднюю дверцу.
5. Снимите два винта [1].
6. Разблокируйте два фиксатора [2] и снимите переднюю правую крышку [3].
1. Снимите выходную крышку.
2. Извлеките контейнер отработанного тонера.
3. Снимите левую крышку.
4. Открой переднюю дверцу.
5. Снимите два винта [1].

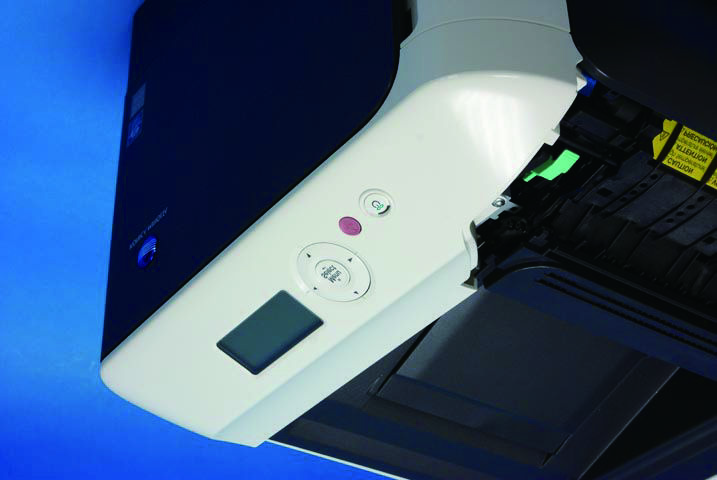

6. Отсоедините два разъема [2] и снимите панель управления [3].
1. Снимите выходную крышку.
2. Извлеките контейнер отработанного тонера.
3. Снимите левую крышку.
4. Снимите панель управления.
5. Снимите заднюю правую крышку.

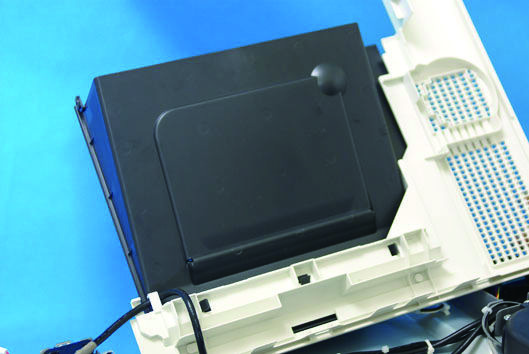

6. Снимите винт [1] и снимите узел верхней крышки [2].
7. Отогните три фиксатора [1] и снимите верхнюю крышку 1 [2].
8. Извлеките жгут из направляющей жгута и снимите верхнюю
1. Выдвиньте лоток 1 [1].
2. Удерживая левый и правый фиксаторы [2], снимите лоток 1 [1].

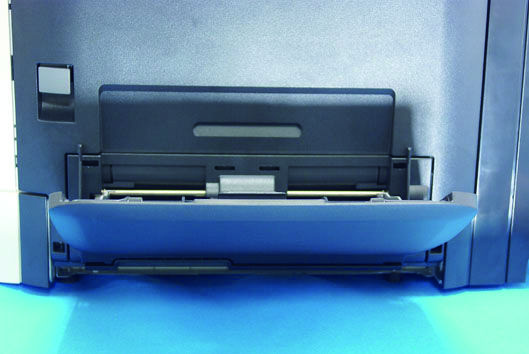

1. Разблокируйте шесть фиксаторов [1] и снимите ручной лоток [2].
Вставьте плоскую отвёртку в каждое из четырёх мест и разблокируйте фиксатор.
2. Для переустановки выполни операции в обратном порядке.
Никогда не используй комбинацию использованной платы MFP, извлечённой из другой машины, и оригинальной EEPROM. Эта комбинация вызывает повреждение сохранённых данных.
Учти, что комбинация оригинальной платы MFP и использованной EEPROM, извлечённой из другой машины, также вызывает ту же проблему.
При замене платы MFP, чтобы сделать существующие данные счётчика доступными на новой плате, обязательно создай резервную копию данных счётчика, следуя процедуре замены ниже.
Поскольку вызов сервиса D3A2 указывает на повреждение EEPROM, существующие данные счётчика недоступны на новой плате.
В этом случае не выполняй процедуры с 11 по 17.

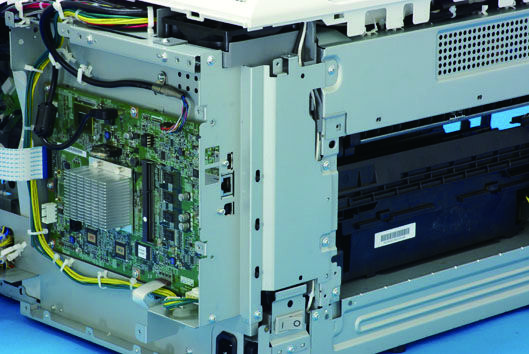

1. Извлеките контейнер отработанного тонера.
2. Снимите левую крышку.
3. Снимите заднюю крышку.
4. Извлеки плату SSD.
5. Извлеки четырнадцать винтов [1] и снеми защитную крышку платы.
6. Отсоедини все разъемы и плоские кабели.

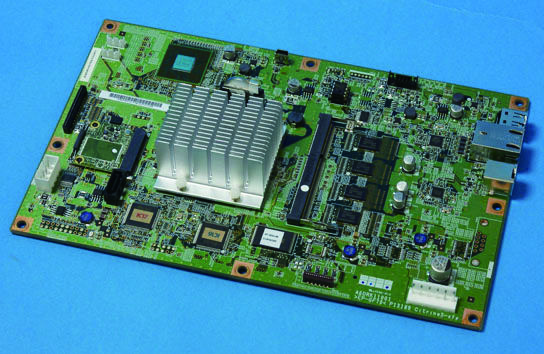

7. Извлеки восемь винтов [1] и два винта [2], и снеми плату MFP.
8. Установи новую плату MFP.
9. Установи извлеченную плату SSD на новую плату MFP.
10. Подсоедини плату MFP к отсоединенным разъемам и плоским кабелям.
11. Включи выключатель питания.
Не выполняй никаких операций печати на этом этапе.
12. Вызови [SERVICE MODE] на дисплей.
13. Выбери [Switch 7] в [SYSTEM 2] -> [SOFT SWITCH], измени значение параметра на [159].
Если установлен опциональный жесткий диск HD-P06, хотя возникает ошибка сервиса D093, ты можешь войти в режим сервиса как есть.
14. Выключи питание.
15. Извлеки новую EEPROM [1] с платы MFP и установи
старую EEPROM [2], расположенную на старой плате MFP.
При установке EEPROM (IC15) убедись, что выемки ("A") точно совпадают.
16. Включи питание.
17. Начинается резервное копирование данных счетчика.
Не выполняй никаких операций печати на этом этапе.
Не выключай питание во время процесса резервного копирования.
Когда резервное копирование завершено успешно, на экране появляется "Service Call: D3F1".
Когда резервное копирование завершается аномально, на экране появляется "Service Call: D3F4".
Если ошибка повторяется после повторного выключения/включения главного выключателя питания, то плата MFP или EEPROM могут быть повреждены.
18. Выключи главный выключатель питания.
19. Включи главный выключатель питания и убедись, что аппарат работает нормально.
Если сервис-вызов: D093 (неправильный жесткий диск) возникает постоянно даже после выполнения вышеуказанных процедур, отформатируй жесткий диск в соответствии со следующими процедурами.
1. Вызови [SERVICE MODE] на дисплей.
2. Выбери [HDD FORMAT] и нажми клавишу [Menu/Select] для выполнения форматирования HDD.
3. После завершения форматирования выключи главный выключатель питания.
4. Включи главный выключатель питания.
5. Установи шрифт Unicode (LK-107) и шрифт OCR (LK-108) для i-Option на HDD.
20. Для переустановки выполни операции в обратном порядке.
Никогда не используй комбинацию использованной платы MFP, извлечённой из другой машины, и оригинальной EEPROM. Эта комбинация вызывает повреждение сохранённых данных.
Учти, что комбинация оригинальной платы MFP и использованной EEPROM, извлечённой из другой машины, также вызывает ту же проблему.
1. Извлеките контейнер отработанного тонера.
2. Снимите левую крышку.
3. Снимите заднюю крышку.
4. Удали четырнадцать винтов [1] и снови защитную крышку платы.
5. Отсоедини все разъемы и плоские кабели.

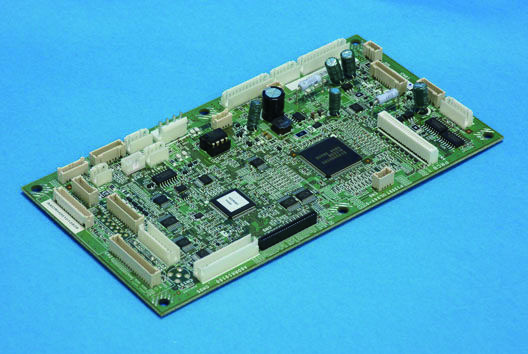

6. Удали шесть винтов [1] и снови плату управления принтером [2].
Когда плата управления принтером (PRCB) заменена, обязательно переустанови EEPROM [1] (ICS1). Демонтируй EEPROM [2] (ICS1) со старой платы управления принтером и установи на новую плату управления принтером.
При установке EEPROM (ICS1) убедись, что пазы «A» точно совмещены.
7. Для переустановки выполни операции в обратном порядке.
• Во избежание поражения электрическим током после выключения главного выключателя питания не трогай блок питания DC в течение 9 минут.
Если блок источника постоянного тока (DC power supply unit) неисправен, может потребоваться время для снижения напряжения до безопасного уровня.

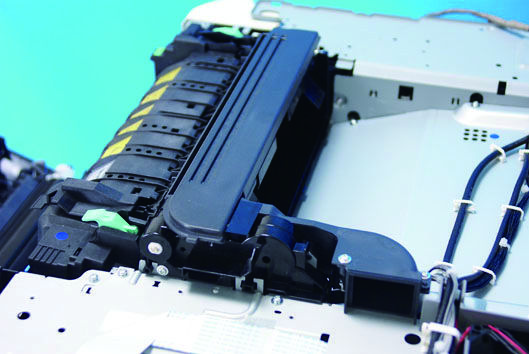

1. Снови узел термоузла.
2. Снови крышку выхода.
3. Извлеките контейнер отработанного тонера.
4. Снови левую крышку.
5. Снять заднюю крышку.
6. Снять панель управления.
7. Снять верхнюю крышку1/ верхнюю крышку2.

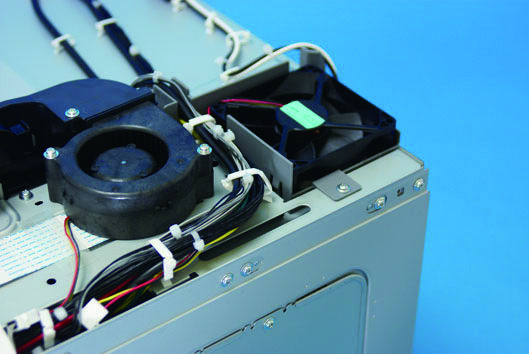

8. Снять двигатель вентилятора охлаждения.
9. Снять три винта [1].

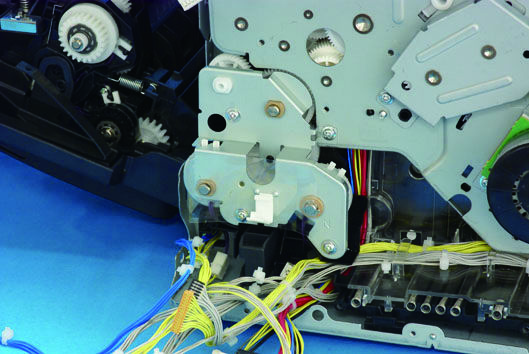

10. Снять винт [1] и снять узел выходного привода [2].
11. Отсоединить два разъёма [3].

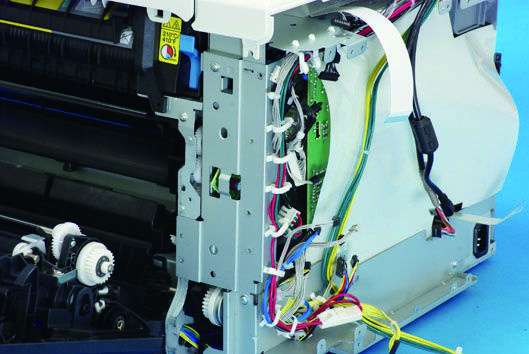

12. Снять жгут с четырёх кабельных скоб [1].
13. Снять жгут с четырнадцати кабельных скоб [2].
14. Отогнуть два язычка [1] и снять направляющую жгута [2].

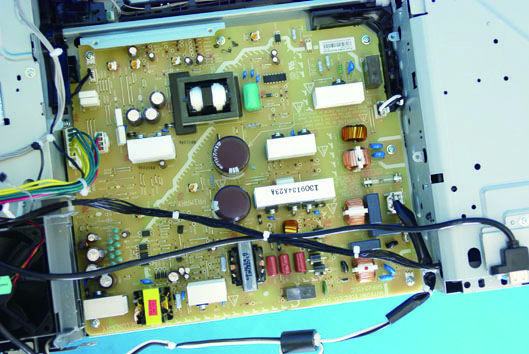

15. Снять восемь винтов [1] и снять источник питания постоянного тока
16. Отсоединить пять разъёмов [1].
17. Снять семь винтов [1] и снять источник питания постоянного тока [2].
18. Для переустановки выполнить операции в обратном порядке.
1. Извлеките контейнер отработанного тонера.
2. Снимите левую крышку.
3. Снимите заднюю крышку.
4. Снять заднюю правую крышку.
5. Снять плату управления принтером.

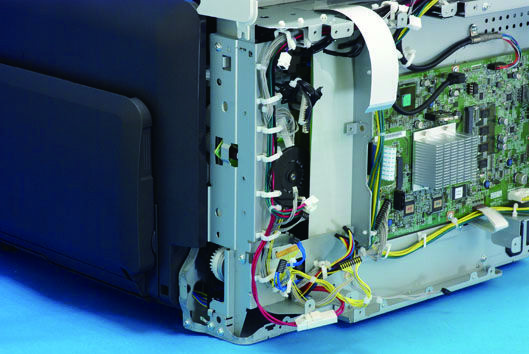

6. Снять восемь винтов [1] и снять металлическую пластину [2].
7. Снять три разъёма [1] и плоский кабель [2] с МФУ
8. Снять жгут с восьми кабельных скоб [3].
9. Снять винт [4] и снять кабель [5].
10. Снять четыре винта [1] и снять узел платы МФУ [2].
11. Снять два винта [1] и снять металлическую пластину [2].
12. Снять жгут с четырёх кабельных скоб [1].
13. Отсоединить разъём [2].
14. Снять три винта [1] и снять металлическую пластину [2].
15. Приподнять защитный лист [1].
16. Отсоединить пружину от двух крючков [1].
17. Снять шесть винтов [1] и три язычка [2].
18. Отсоединить плоский кабель [3] и снять высоковольтный узел [4].
19. Для переустановки выполните операции в обратном порядке.

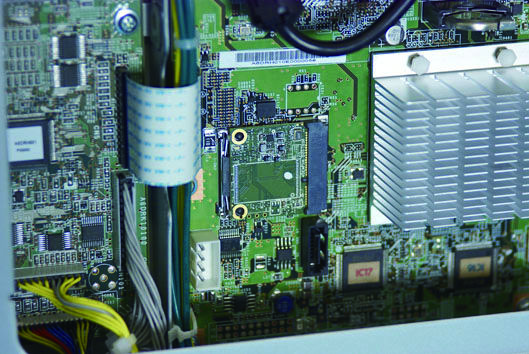

При замене платы SSD обязательно обновить прошивку до последней версии.

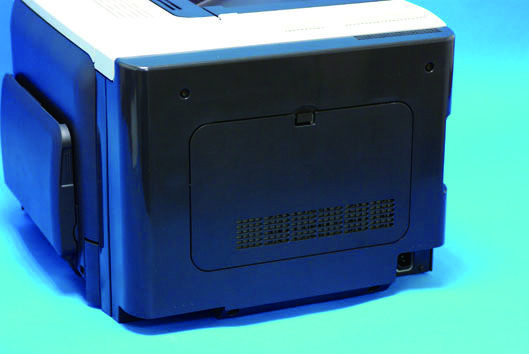

1. Снимите заднюю центральную крышку [1].
2. Снять два винта [1] и снять панель металлической пластины [2].
3. Отогнуть два язычка [1] и снять плату SSD [2].
4. Для переустановки выполните операции в обратном порядке.
• Не заменяй узел печатной головки при включенном питании.
Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.
• Не разбирай и не регулируй узел печатной головки.
Лазерный луч, генерируемый при вышеупомянутых операциях, может привести к слепоте.
1. Снять картридж тонера (C, M, Y, K).
2. Извлеките контейнер отработанного тонера.
3. Снять блок формирования изображения (C, M, Y, K).
4. Снови левую крышку.
5. Снять заднюю крышку.
6. Снять заднюю правую крышку.
7. Снять плату МФУ.
8. Снять плату управления принтером.
9. Снять высоковольтный узел.
10. Снять винт [1] и снять направляющую [2].
11. Срезать стяжной ремень [1] и снять жгут с трёх кабельных скоб
12. Снять узел фотопроводника [1].
13. Для переустановки выполните обратный порядок снятия.
14. Включить выключатель питания.
15. Выбрать [SERVICE MODE] -> [SYSTEM 2] -> [AIDC PROCESS] -> [600dpi] для выполнения стабилизации изображения.
16. Выбрать [SERVICE MODE] -> [MACHINE] -> [SCAN ADJUST VALUE] для регулировки увеличения в направлении основного сканирования.
17. Выбрать [SERVICE MODE] -> [MACHINE] -> [ALIGNMENT] -> [LEFT ADJUSTMENT] для регулировки бокового края каждого порта подачи бумаги.
18. Выбрать [SERVICE MODE] -> [MACHINE] -> [ALIGNMENT] -> [LEFT ADJ DUPLEX] для регулировки бокового края каждого порта подачи бумаги.
1. Снимите заднюю центральную крышку [1].
2. Снять два винта [1] и снять панель металлической пластины [2].
3. Отсоединить два разъёма [1].
4. Извлечь винт [2] и снять набор жёсткого диска [3].
5. Для переустановки выполните операции в обратном порядке.
Учитывать, не защемлять кабель.
Этот принтер использует литиевую батарею для резервного копирования памяти. Заменить батарею на установленную батарею резервного копирования памяти (CR2032).
Использование другой батареи или батареи, не соответствующей установленной, может представлять риск взрыва.
Перед заменой батареи резервного копирования см. раздел [G.1.4 Inspection before Servicing].
1. Снимите заднюю центральную крышку [1].
2. Снять два винта [1] и снять панель металлической пластины [2].
3. Снять батарею резервного копирования [1].
При установке новой батареи резервного копирования убедиться, что сторона + обращена вниз.
1. Извлеките контейнер отработанного тонера.
2. Снимите левую крышку.
3. Снимите заднюю крышку.
4. Снять заднюю правую крышку.
5. Снять плату управления принтером.
6. Снять высоковольтный узел.
7. Извлечь четыре винта [1].

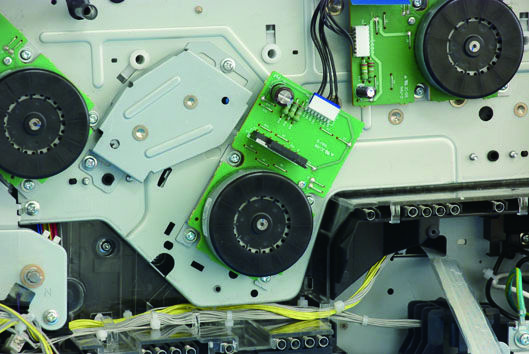

8. Отсоединить разъём [2] и снять двигатель проявления [3].

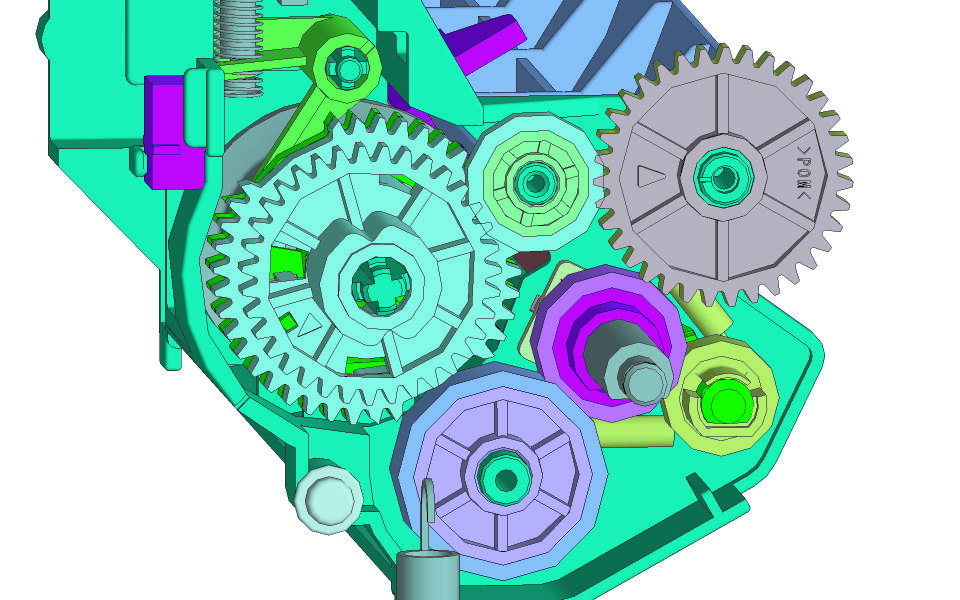

При установке двигателя вставлять его прямо и соблюдать осторожность, чтобы не повредить шестерни.
9. Для переустановки выполнить действия в обратном порядке.
1. Извлеките контейнер отработанного тонера.
2. Снимите левую крышку.
3. Снимите заднюю крышку.
4. Снять заднюю правую крышку.
5. Снять плату управления принтером.
6. Снять высоковольтный узел.
7. Извлечь четыре винта [1].
8. Отсоединить разъём [2] и снять транспортный двигатель [3].
При установке двигателя вставлять его прямо и соблюдать осторожность, чтобы не повредить шестерни.
9. Для переустановки выполнить действия в обратном порядке.
1. Извлеките контейнер отработанного тонера.
2. Снимите левую крышку.
3. Снимите заднюю крышку.
4. Снять заднюю правую крышку.
5. Снять плату управления принтером.
6. Снять высоковольтный узел.
7. Извлечь три винта [1].
8. Отсоединить разъём [2] и снять двигатель цветного печатного барабана (PC drum motor).
При установке двигателя вставлять его прямо и соблюдать осторожность, чтобы не повредить шестерни.
9. Для переустановки выполнить действия в обратном порядке.
1. Снимите выходную крышку.
2. Извлеките контейнер отработанного тонера.
3. Снять панель управления.
4. Снови левую крышку.
5. Снять заднюю крышку.
6. Снять верхнюю крышку 1/верхнюю крышку 2.
7. Извлечь жгут из трёх направляющих жгутов [1].
8. Отсоединить разъём [2].
9. Снять вентилятор охлаждения блока питания [3].
10. Для переустановки выполните операции в обратном порядке.
1. Снимите выходную крышку.
2. Извлеките контейнер отработанного тонера.
3. Снять панель управления.
4. Снови левую крышку.
5. Снять заднюю крышку.
6. Снять верхнюю крышку 1/верхнюю крышку 2.
7. Извлечь жгут из направляющей жгута [1].
8. Отсоединить разъём [2].
9. Извлечь два винта [3] и снять двигатель вентилятора охлаждения [4].
10. Для переустановки выполните операции в обратном порядке.
1. Извлеките контейнер отработанного тонера.
2. Снимите левую крышку.
3. Снимите заднюю крышку.
4. Снять заднюю правую крышку.
5. Снять плату управления принтером.
6. Снять высоковольтный узел.
7. Снять транспортный двигатель.
8. Извлечь жгут из направляющей жгута [1].
9. Снять стопорное кольцо [1].
10. Извлечь четыре винта [2].
11. Снять подшипник [3] и снять крепёжную металлическую пластину [4].
12. Снять стопорное кольцо [1].
13. Отсоединить разъём [2] и снять узел подачи бумаги лотка 1.
14. Снять подшипник [1].
15. Снять стопорное кольцо [2].
16. Отсоединить разъём [3] и снять узел подачи ручного лотка.
17. Для переустановки выполните операции в обратном порядке.
1. Извлеките контейнер отработанного тонера.
2. Снимите левую крышку.
3. Снимите заднюю крышку.
4. Снять заднюю правую крышку.
5. Снять плату управления принтером.

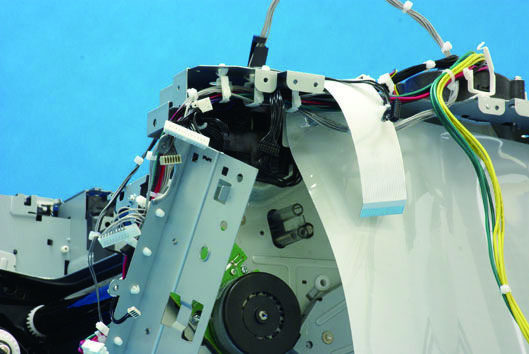

6. Извлечь жгут из восьми держателей проводов [1].
7. Извлечь два винта [2] и снять металлическую пластину [3].
8. Отсоедини все разъемы и плоские кабели на плате MFP.
9. Извлеки девять винтов [1] и снимите узел платы MFP [2].
10. Извлеки жгут из седла провода [1].
11. Извлеки винт [2] и снимите кабель заземления [3].
12. Откройте правую дверь.
13. Извлеки винт [1] и снимите неподвижную крышку [2].
14. Извлеки пружину [3].
15. Извлеки четыре винта [4] и снимите крышку жгута [5].
16. Извлеки пружину [6].
17. Извлеки узел конвейера [7].
18. Отсоедини разъем [1].
19. Извлеки стопорное кольцо E [2].
20. Извлеки втулку [3] и снимите муфту регистрации [4].
21. Для переустановки выполните операции в обратном порядке.
1. Извлеки тонер-картридж (C,M,Y,K).
2. Извлеките контейнер отработанного тонера.
3. Извлеки узел формирования изображения (C,M,Y,K).
4. Извлеки термоузел.
5. Извлеки крышку выхода.
6. Извлеки левую крышку.
7. Извлеки заднюю крышку.
8. Снимите операционную панель.
9. Снимите верхнюю крышку1/ верхнюю крышку2.
10. Снимите вентилятор охлаждения.

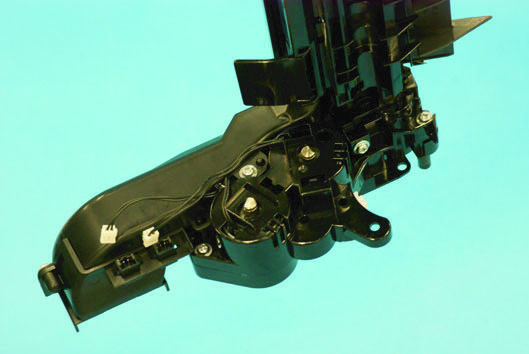

11. Снимите винт [1] и снимите узел привода выхода [2].
12. Отсоедините два разъёма [3].
13. Снимите жгут проводов с семи клипс [1].
14. Снимите два винта [1].

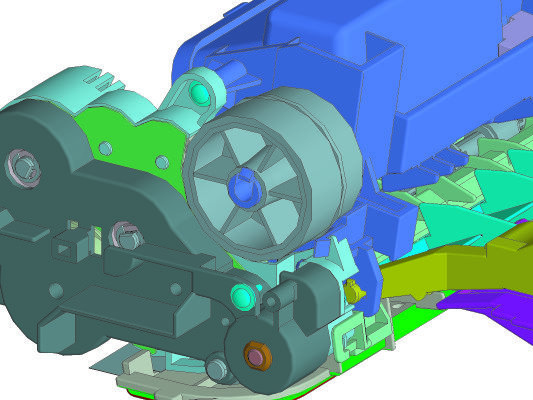

15. Отпустив замок с помощью вставленной металлической линейки [2] или другого
подобного инструмента, как показано на иллюстрации, снимите узел привода тонер-картриджа [3].
При установке узла привода тонер-картриджа обязательно зацепите лапку [3] секции муфты привода в отверстие [2] вала [1].
16. Снимите жгут проводов с направляющей и отсоедините разъём [1].
17. Снимите винты [2] и снимите крышку [3].
18. Снимите муфту подачи тонера [1].
19. Для переустановки выполните операции в обратном порядке.
1. Снови узел термоузла.
2. Снови крышку выхода.
3. Извлеките контейнер отработанного тонера.
4. Снови левую крышку.
5. Снять заднюю крышку.
6. Снять панель управления.
7. Снять верхнюю крышку1/ верхнюю крышку2.
8. Снять плату управления принтером.
9. Снять высоковольтный узел.
10. Снимите вентилятор охлаждения блока питания.
11. Снимите винт [1] и снимите узел привода выхода [2].
12. Отсоедините два разъёма [3].
13. Снимите жгут проводов с четырнадцати клипс [1].
14. Отожмите два фиксатора [1] и снимите направляющую жгута проводов [2].
15. Снять восемь винтов [1] и снять источник питания постоянного тока
16. Снимите два винта [1] и снимите вентилятор охлаждения блока питания
17. Снимите жгут проводов с трёх клипс [1].
18. Снимите три винта [1] и снимите металлическую пластину [2] с
19. Отсоедините разъём [1].
20. Снимите два винта [2].
21. Снимите стопорное кольцо [1] и втулку [2], и снимите держатель [3].
Перед снятием держателя [3] наклей ленту или аналогичный материал [4] на участок, показанный на рисунке, чтобы предотвратить падение вала и его потерю.

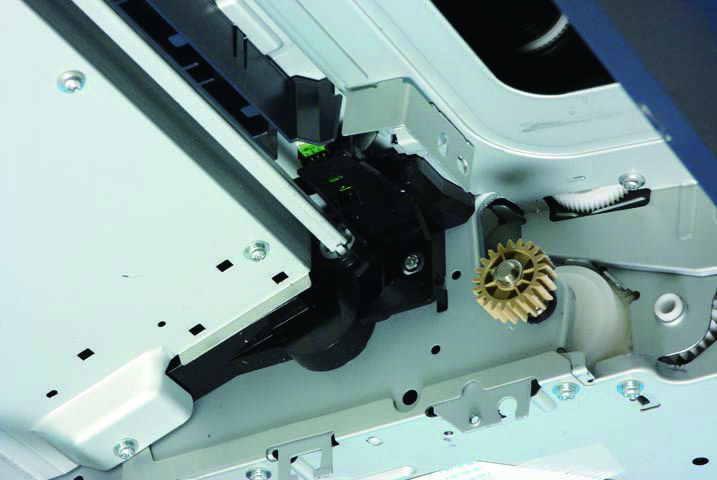

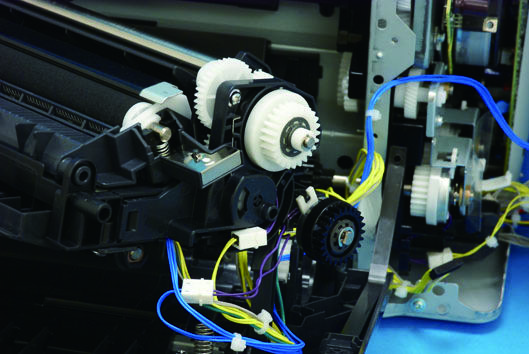

22. Снимите шестерню [1] и снимите муфту обнаружения петли [2].
23. Для переустановки выполни операции в обратном порядке.
1. Снови узел термоузла.
2. Снови крышку выхода.
3. Извлеките контейнер отработанного тонера.
4. Снови левую крышку.
5. Снять заднюю крышку.
6. Снять панель управления.
7. Снять верхнюю крышку1/ верхнюю крышку2.
8. Снять двигатель вентилятора охлаждения.
9. Снимите винт [1] и снимите узел привода выхода [2].
10. Отсоедини два разъема [3].
11. Снимите винт [1].
12. Нажимая на язычок [2] в направлении стрелки для разблокировки,
разберите и снимите узел привода выхода [3].
13. Отсоедини два разъема [1].
14. Снимите два стопорных кольца [2] и два втулки [3].

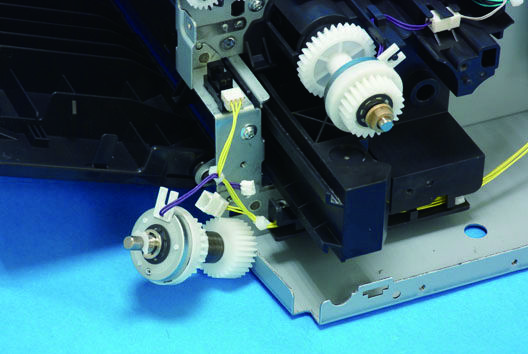

15. Снимите два винта [1] и снимите узел шестерни [2].
16. Снимите два узла шестерни [1].
17. Снимите два втулки [1] и снимите металлическую пластину [2].
18. Снимите две шестерни [1] и снимите муфту подачи ролика переключения
[2] или муфту обратного хода ролика переключения [3].
19. Для переустановки выполните операции в обратном порядке.
1. Извлеките контейнер отработанного тонера.
2. Снимите левую крышку.
3. Снимите заднюю крышку.
4. Снять заднюю правую крышку.
5. Снять плату управления принтером.
6. Извлечь жгут из восьми держателей проводов [1].
7. Извлечь два винта [2] и снять металлическую пластину [3].
8. Отсоедини все разъемы и плоские кабели на плате MFP.
9. Извлеки девять винтов [1] и снимите узел платы MFP [2].
10. Извлеки жгут из седла провода [1].
11. Снимите два винта [2] и снимите кабель заземления [3].
12. Откройте правую дверь.
13. Извлеки винт [1] и снимите неподвижную крышку [2].
14. Извлеки пружину [3].
15. Извлеки четыре винта [4] и снимите крышку жгута [5].
16. Извлеки пружину [6].
17. Извлеки узел конвейера [7].
18. Снимите разъем с держателя и отсоедини
19. Снимите стопорное кольцо [2] и снимите узел двусторонней подачи [3].
20. Для переустановки выполни операции в обратном порядке.
1. Снови узел термоузла.
2. Снови крышку выхода.
3. Извлеките контейнер отработанного тонера.
4. Снови левую крышку.
5. Снять заднюю крышку.
6. Снять заднюю правую крышку.
7. Снимите панель управления.
8. Снять плату управления принтером.
9. Снимите муфту регистрации.
10. Снимите замену переносного ролика.
11. Снимите два винта [1] и снимите ролик двусторонней подачи
12. Снимите два винта [1] и разблокируй два язычка [2], затем снимите
Если шестерни снялись и их необходимо переустановить, совмести стрелку [1] на шестерне с отмеченной линией [2] на держателе.
13. Снимите винт [1] и вытяни соленоид второго переноса [2]
14. Отсоедини разъем [1] и снимите второй соленоид отпуска переноса
15. Для переустановки выполни операции в обратном порядке.
1. Откройте правую дверцу.

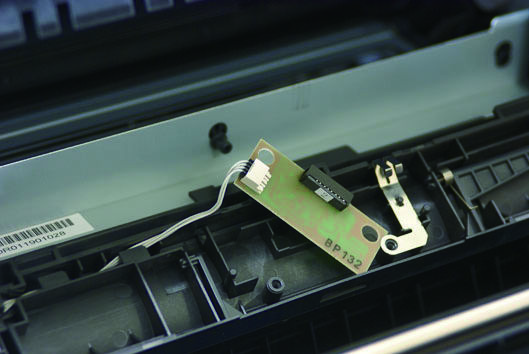

2. Снимите винт [1] и снимите держатель датчика [2], как показано
Не резко тяни держатель датчика, к которому подключена жгут проводов.
3. Отсоедини разъем [1] и снимите датчик температуры/влажности
4. Для переустановки выполните операции в обратном порядке.
1. Извлеки тонер-картридж (C,M,Y,K).
2. Извлеките контейнер отработанного тонера.
3. Извлеки узел формирования изображения (C,M,Y,K).
4. Снимите узел ремня переноса.

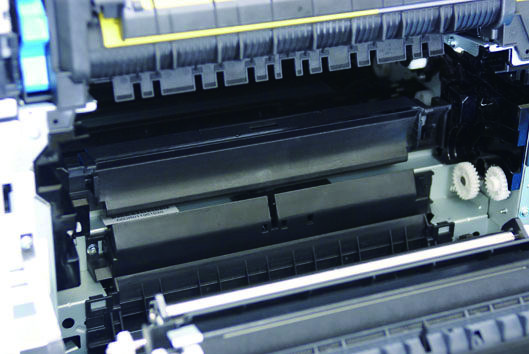

5. Держи оба ручки [1] и подними направляющую [2].
6. Подними направляющую [1] еще выше и снимите ее.
Не резко тяни держатель датчика, к которому подключена жгут проводов.
7. Снимите два винта [1] и снимите крышку датчика [2].
8. Слегка подняв металлическую пластину [1], снимите датчик IDC
9. Отсоедини разъем [1] и снимите датчик IDC [2].
Будь осторожен, чтобы не сломать головку датчика [3] датчика IDC.
10. Для переустановки выполните операции в обратном порядке.
6. Процедура разборки/сборки (PF-P14)
При снятии или переустановке узла подачи бумаги обязательно сначала отсоедини шнур питания принтера от сетевой розетки.
1. Открой правую дверцу [1].

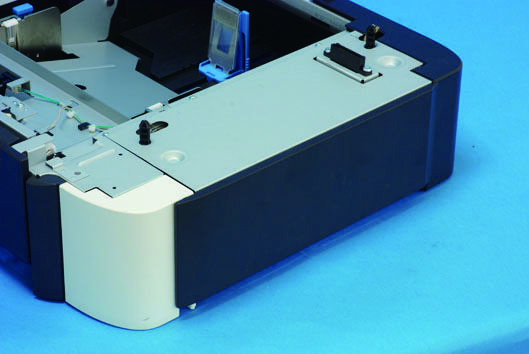

2. Поднять корпус принтера и снять узел подачи бумаги (Paper Feed Unit) [2].
1. Снять узел подачи бумаги (Paper Feed Unit) с аппарата.
2. Снять четыре винта [1] и снять заднюю крышку [2].
1. Снять узел подачи бумаги (Paper Feed Unit) с аппарата.
2. Снимите заднюю крышку.
3. Снять два винта [1] и снять заднюю правую крышку [2].
1. Снять узел подачи бумаги (Paper Feed Unit) с аппарата.
2. Снимите заднюю крышку.

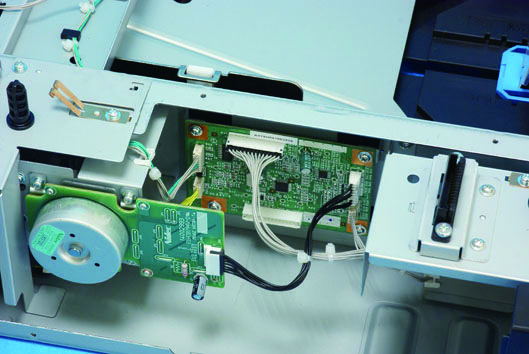

3. Отсоединить пять разъемов [1] от платы управления ПК (PC control board).
4. Снять четыре винта [1] и снять плату управления ПК (PC control board) [2].
1. Снять узел подачи бумаги (Paper Feed Unit) с аппарата.
2. Снимите заднюю крышку.
3. Отсоединить разъем [1].
4. Снять четыре винта [2] и снять двигатель подачи лотка 2 (tray2 paper feed motor) [3].
1. Снять узел подачи бумаги (Paper Feed Unit) с аппарата.
2. Снимите заднюю крышку.
3. Снять заднюю правую крышку.
4. Снять двигатель подачи лотка 2 (tray2 paper feed motor).
5. Открыть правую дверцу.
6. Снять три винта [1] и снять защитную металлическую пластину [2].
7. Снять зажим жгута [1] и снять жгут из
8. Снять жгут с двух боковых крышек [1] и проволочного седла [2].
9. Снять стопорное кольцо E-ring [3].

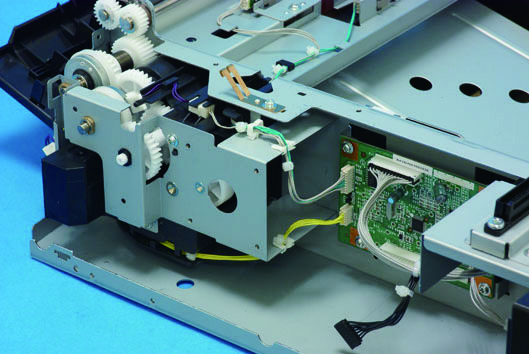

10. Снять пять винтов [1] и снять металлическую пластину крепления шестерни [2].
11. Снять подшипник [1].
12. Отсоединить разъем [2] и снять двигатель подачи лотка 2 (tray2 paper feed motor)
1. Снять узел подачи бумаги (Paper Feed Unit) с аппарата.
2. Снимите заднюю крышку.
3. Снять заднюю правую крышку.
4. Снять двигатель подачи лотка 2 (tray2 paper feed motor).
5. Открыть правую дверцу.
6. Снять три винта [1] и снять защитную металлическую пластину [2].
7. Снять зажим жгута [1] и снять жгут из
8. Снять жгут с двух боковых крышек [1] и проволочного седла [2].
9. Снять стопорное кольцо E-ring [3].
10. Снять пять винтов [1] и снять металлическую пластину крепления шестерни [2].
11. Отсоединить разъем [1].
12. Обрежь стяжной хомут [1].
13. Извлеки стопорное кольцо [2] и пружинное кольцо [3].
14. Извлеки муфту конвейера лотка2 [4].
