Konica Minolta bizhub C3100P — каталог запчастей со схемами

Содержание

Внешние детали (P1)
Power supply секция (P2)
Тонер bottle drive секция (P3)
Перенос ремень узел (P4)
Перенос направляющая секция (P5)
High voltage секция (P6)
Print head секция (P7)
Cassette секция (P8)
Vertical conveyance секция (P9)
Vertical conveyance секция (P10)
Vertical conveyance секция (P11)
Dup riverse drive секция (P12)
Печь (закрепление) секция (P13)
Main drive секция (P14)
Main drive секция (P15)
Main drive секция (P16)

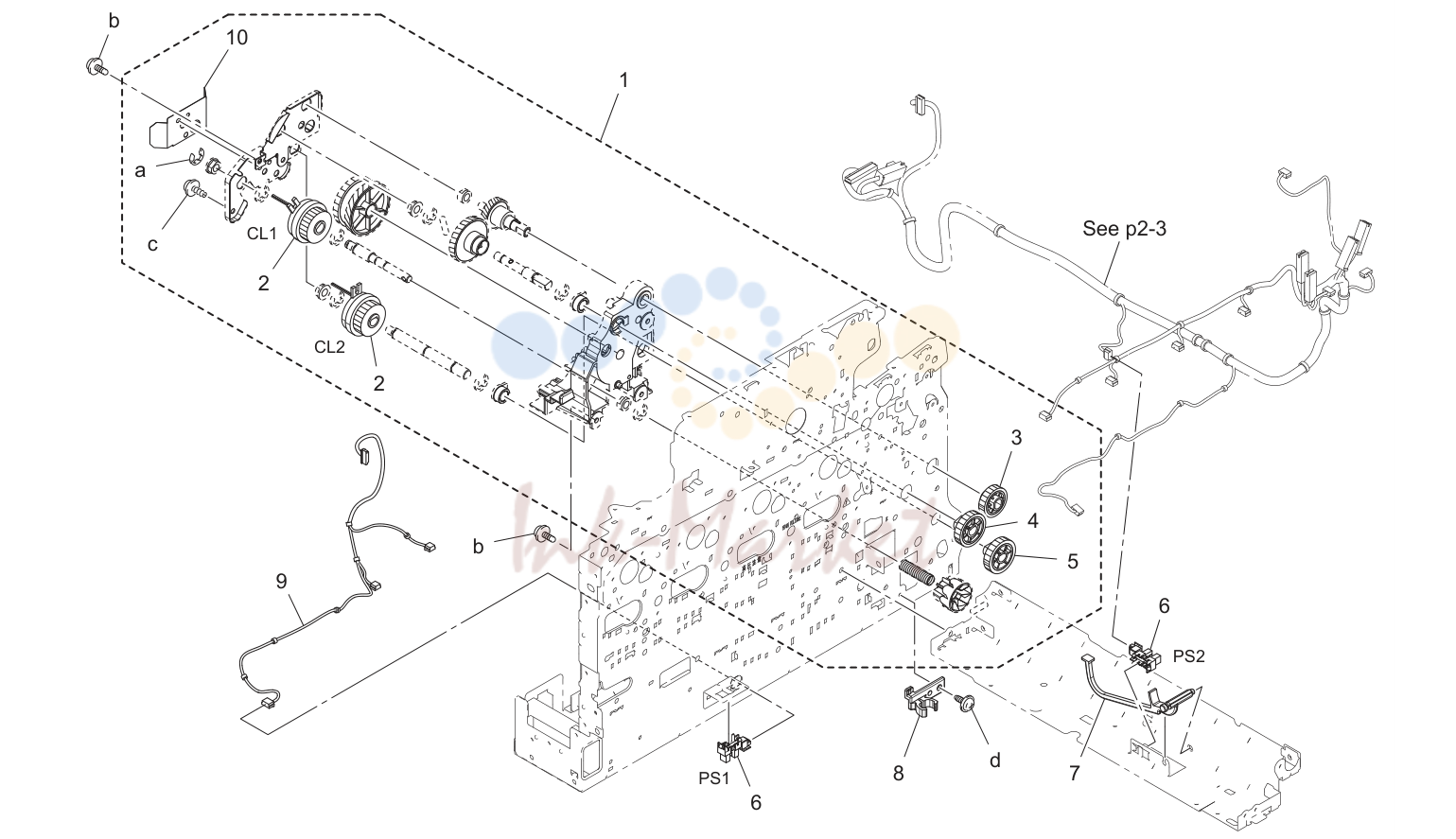

Подача бумаги drive секция (P17)

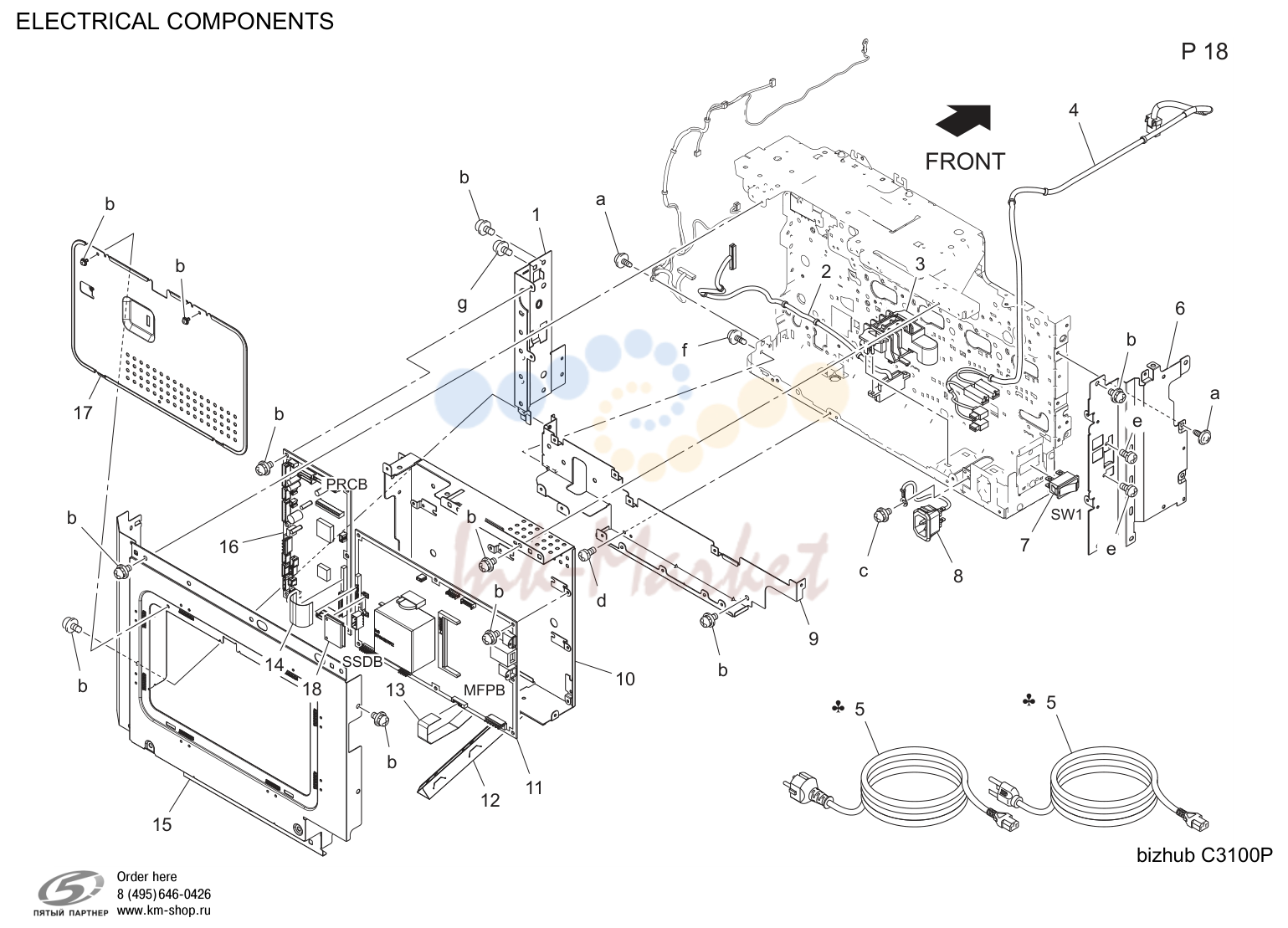

Electrical components (P18)

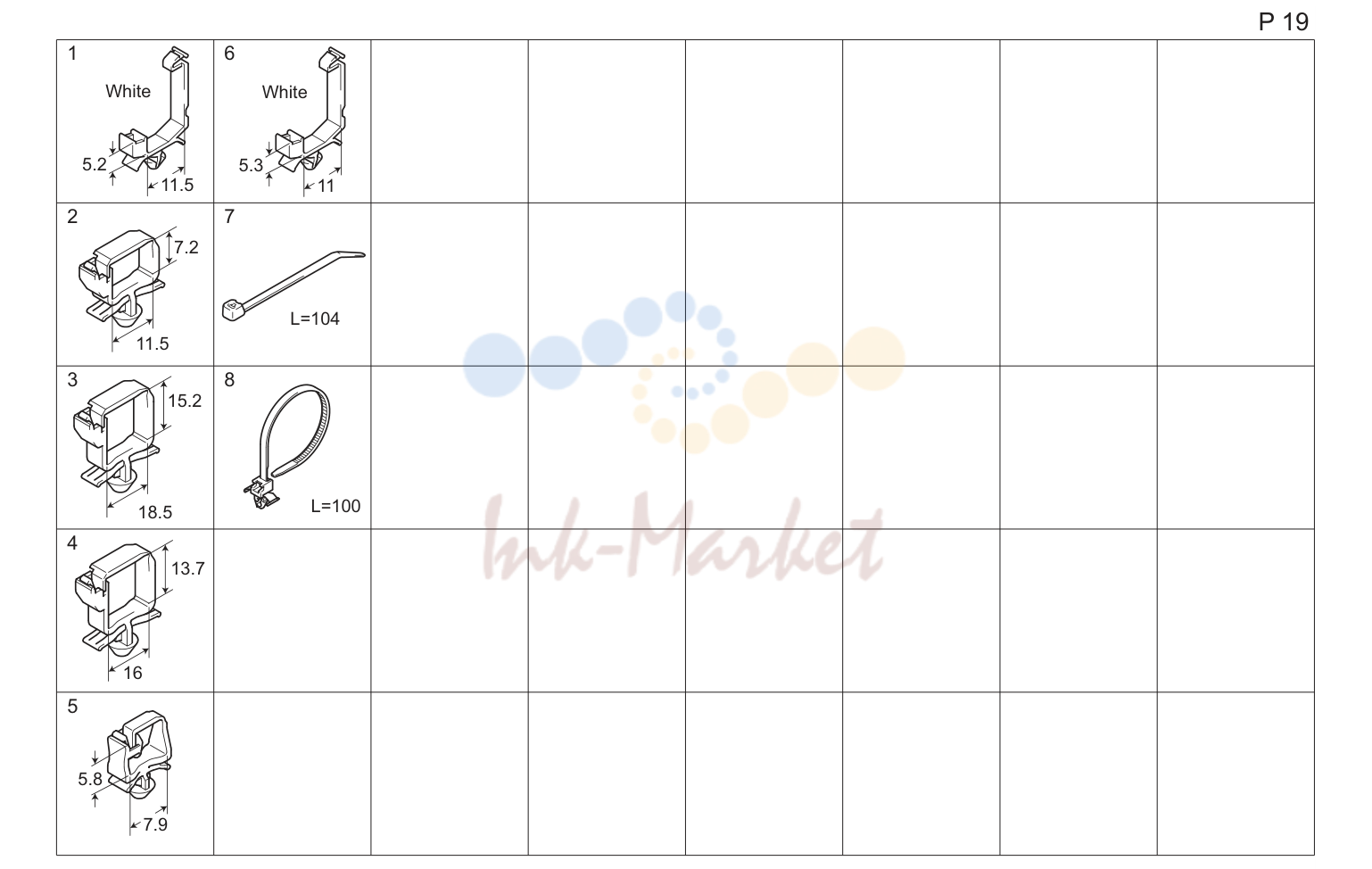

Wiring accessories and jigs (P19)

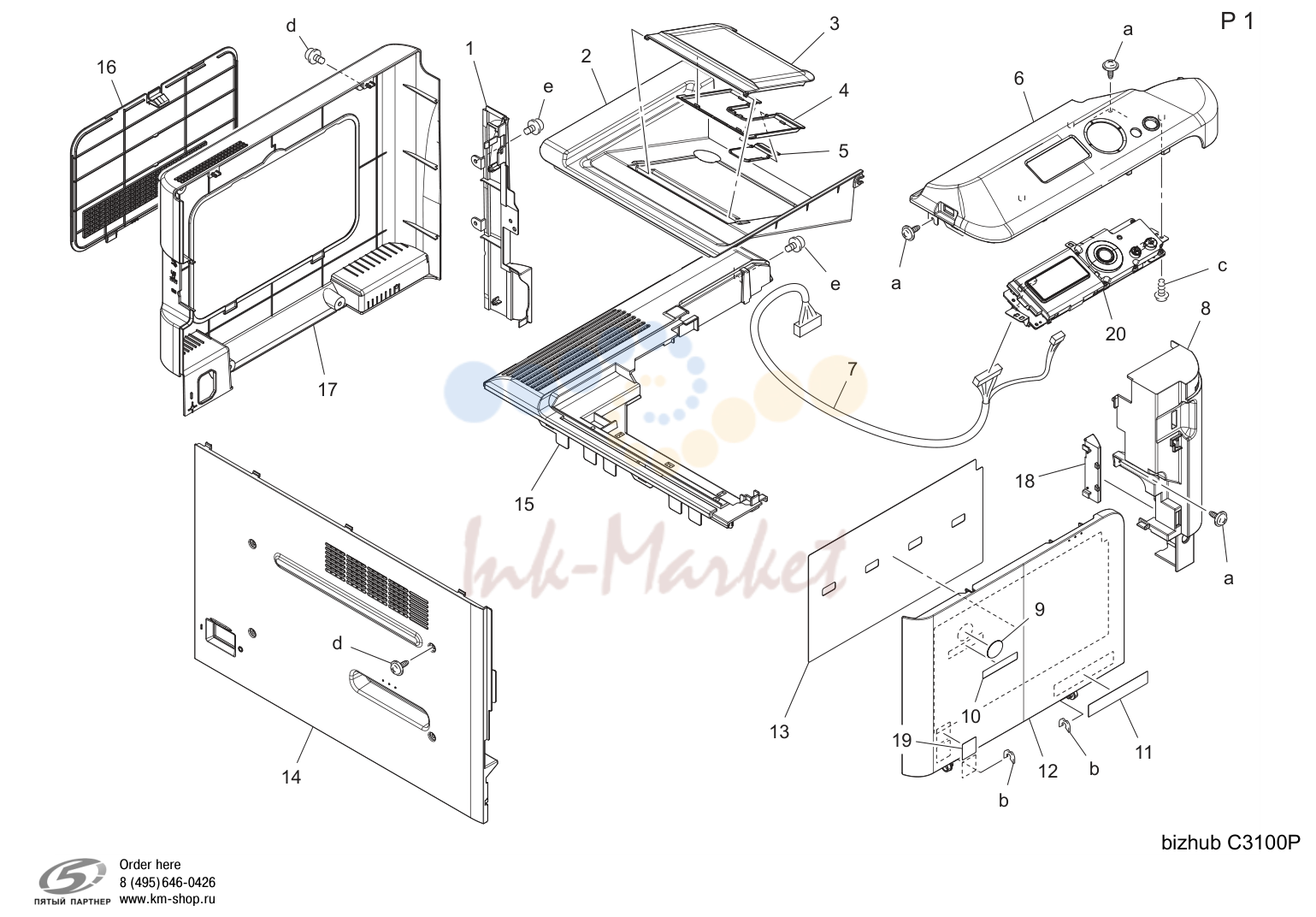

Внешние детали (P1)

№	Артикул	Описание
1	A6DR160300 запросить цену →	Крышка /right rear
2	A0VD160100 запросить цену →	Крышка /upper
3	A0VD161201 запросить цену →	Tray
4	A0VD161802 запросить цену →	Tray
5	A0VD162000 запросить цену →	Tray
6	A6DR160601 запросить цену →	Крышка /upper
7	A6DRN12000 запросить цену →	Control жгут
8	A0VD165501 запросить цену →	Крышка /right front
9	A00F942000 запросить цену →	Label logo mark
10	A0VD941700 запросить цену →	Label logo mark
11	A6DR941500 запросить цену →	Label bizhub c3100p
12	A0VD165404 запросить цену →	Крышка /front
13	A0VD941801 запросить цену →	Sheet
14	A6DR160200 запросить цену →	Крышка /left
15	A6DR160700 запросить цену →	Крышка /upper
16	A6DR160902 запросить цену →	Крышка
17	A6DR163001 запросить цену →	Крышка /rear
18	A0VD166401 запросить цену →	Крышка
19	A011946200 запросить цену →	Label emperon
20	A6DRM71001 запросить цену →	Панель в сборе

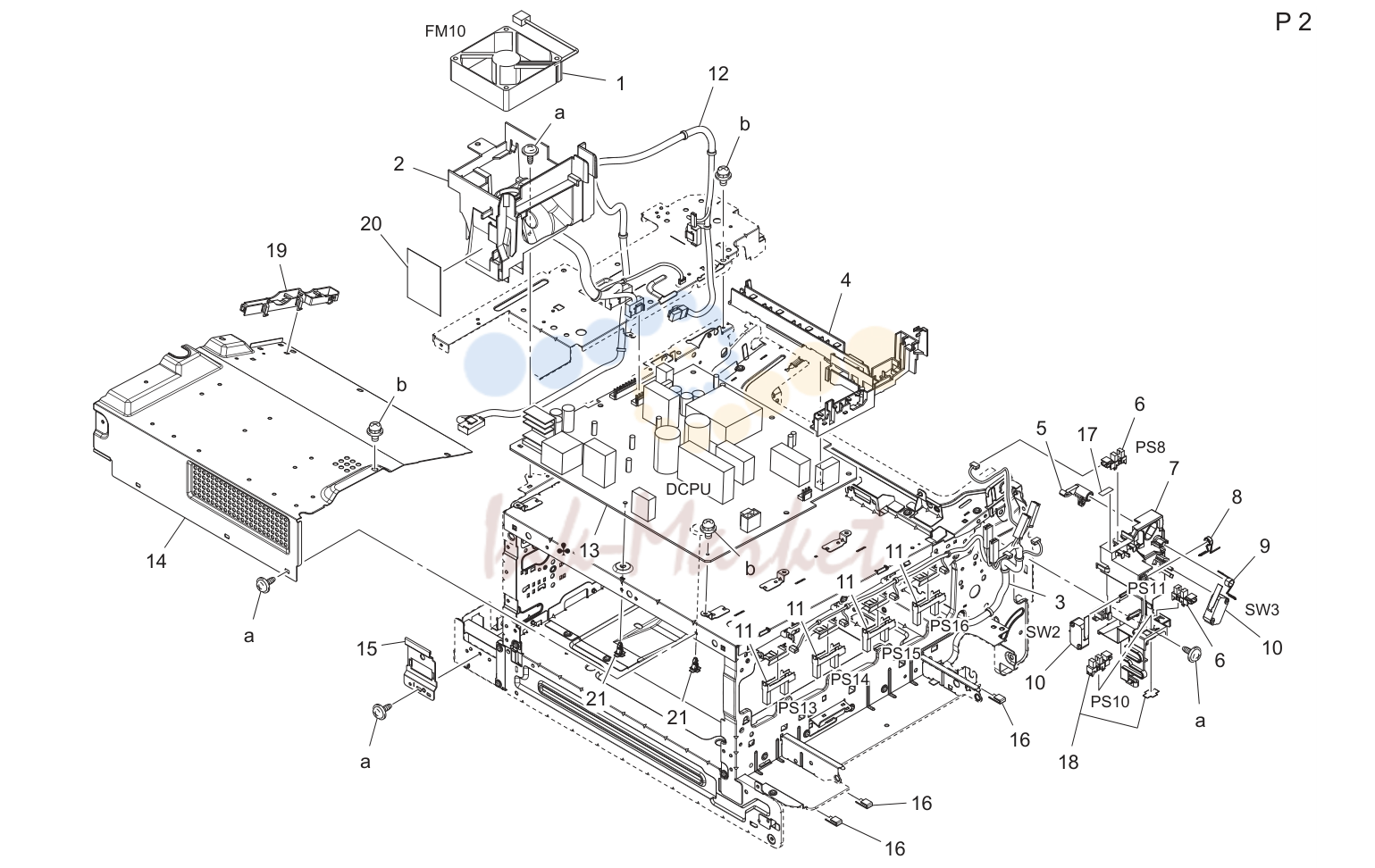

Power supply секция (P2)

№	Артикул	Описание
2	A6DR102200 запросить цену →	Cooling воздуховод
3	A6DRN10200 запросить цену →	Тонер detection жгут
4	A121104101 запросить цену →	Protection крышка
5	A0VD135512 запросить цену →	Detecting part
6	A108M50100 ✓ в наличии	Photointerrupter
7	A0VD135317 запросить цену →	Hold держатель
8	A0VD135201 запросить цену →	Adjusting пружина
9	A0VD135402 запросить цену →	Torsion coil пружина
10	J06M60100 запросить цену →	Micro выключатель
11	A0VDM50200 запросить цену →	Photointerrupter
12	A6DRN10100 запросить цену →	Dc power source жгут
13	A6DRM40001 запросить цену →	Dc power source (100-127v)
13	A6DRM40101 запросить цену →	Dc power source (220-240v)
14	A6DR130100 запросить цену →	Рама
15	A6DR103001 запросить цену →	Креплениеing пластина
16	A121102600 запросить цену →	Уплотнитель
17	A0VD139700 запросить цену →	Уплотнитель
18	A108R90000 запросить цену →	Photo interrupter
19	A2YF138501 запросить цену →	Wiring направляющая /1
20	A2YF139000 запросить цену →	Sheet
21	V502010021 запросить цену →	Spacer

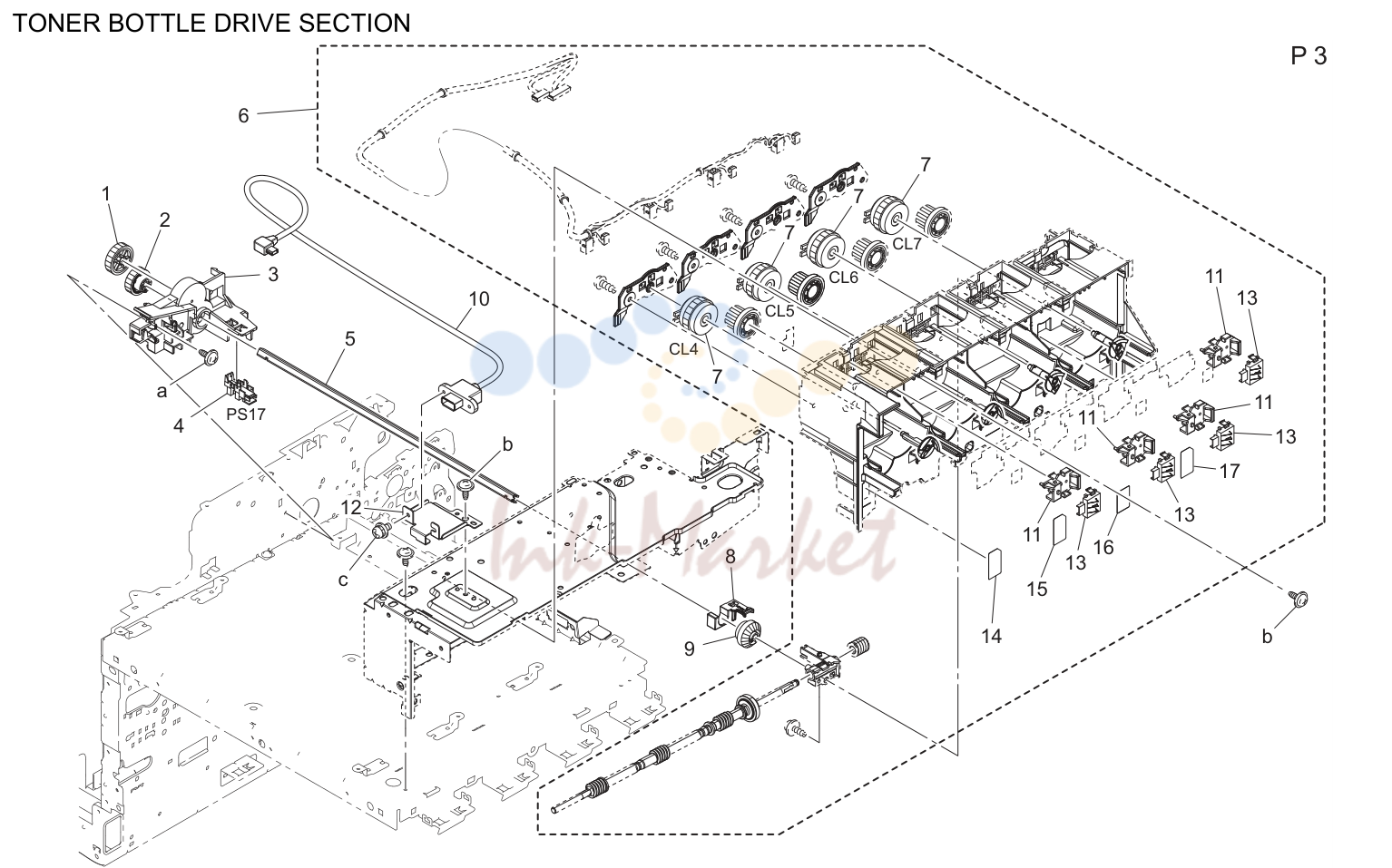

Тонер bottle drive секция (P3)

№	Артикул	Описание
1	A0VD236400 запросить цену →	Шестерня 29t
2	A0VD236601 запросить цену →	Шестерня 25t
3	A0VD236902 запросить цену →	Drive держатель
4	A108M50100 ✓ в наличии	Photointerrupter
5	A0VD236500 запросить цену →	Вал
6	A6DRR70100 запросить цену →	Тонер bottle drive в сборе
7	A0VDM20000 запросить цену →	Муфта
8	A0VD237400 запросить цену →	Stopper
9	A0VD237800 запросить цену →	Шестерня 20t
10	A6DRN12100 запросить цену →	Кабель
11	A0VD117500 запросить цену →	Креплениеing part
12	A6DR161700 запросить цену →	Креплениеing пластина
13	A0EDM60001 ✓ в наличии	Relay connector
14	A0VD491000 запросить цену →	Label
15	A0VD491100 запросить цену →	Label
16	A0VD491200 запросить цену →	Label
17	A0VD491300 запросить цену →	Label

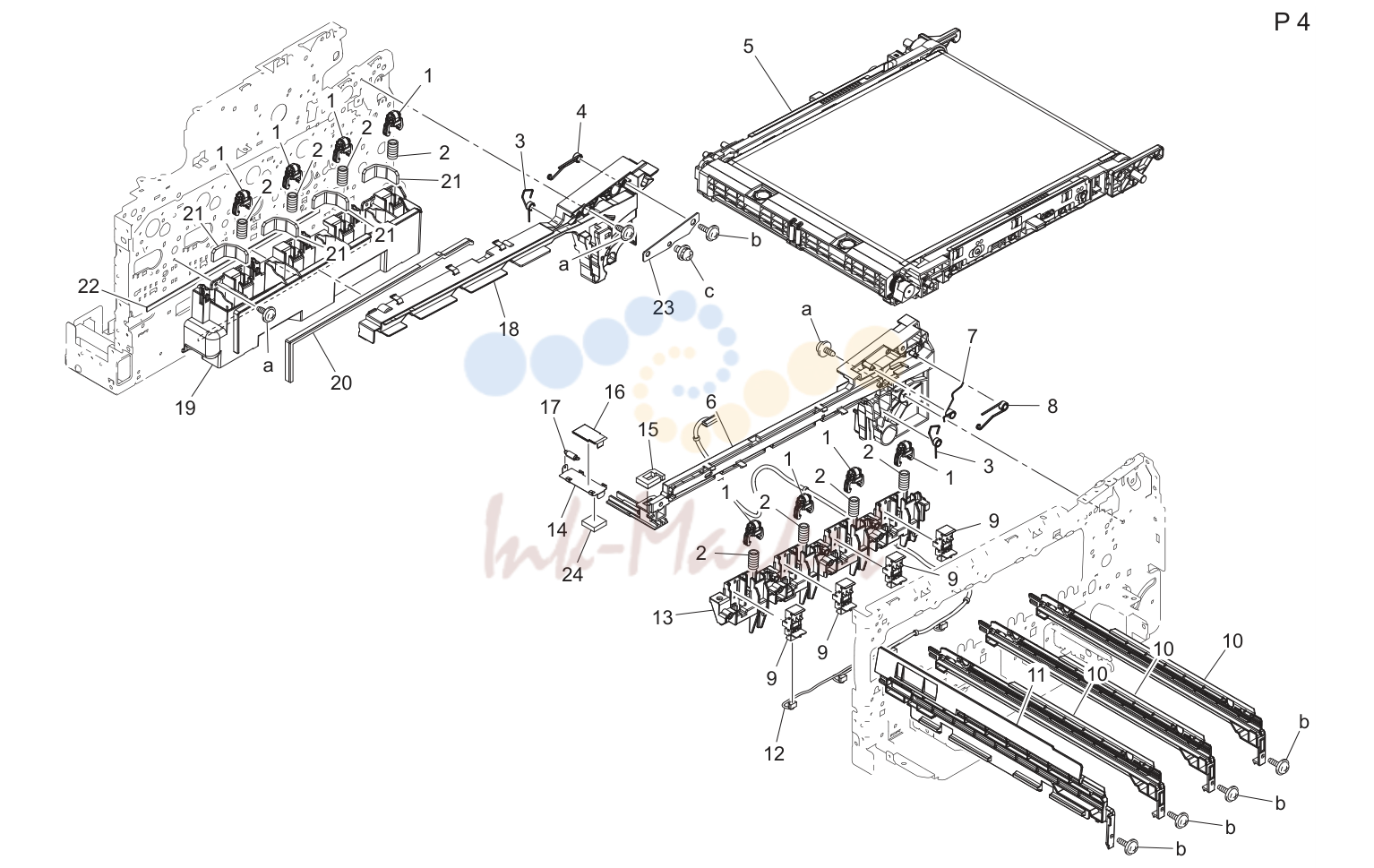

Перенос ремень узел (P4)

№	Артикул	Описание
1	A0VD111700 запросить цену →	Держатель
2	A0VD111600 запросить цену →	Compressing coil пружина
3	A0VD114101 запросить цену →	Torsion coil пружина
4	A0VD110500 запросить цену →	Torsion coil пружина /rear
6	A0VD110104 запросить цену →	Rail /front
7	A0VD136800 запросить цену →	Contact
8	A0VD110400 запросить цену →	Torsion coil пружина /front
9	A6DR134100 запросить цену →	Hold держатель /в сборе
10	A0VD112000 запросить цену →	Rail
11	A0VD111203 запросить цену →	Rail
12	A6DRN10A00 запросить цену →	Photoconвоздуховодor wiring
13	A0VD111402 запросить цену →	Держатель /front
14	A0VD362300 запросить цену →	Shutter
15	A0VD362201 запросить цену →	Уплотнитель
16	A0VD362400 запросить цену →	Уплотнитель
17	A0VD362500 запросить цену →	Pulling coil пружина
18	A0VD110205 запросить цену →	Rail /rear
19	A0VD111502 запросить цену →	Воздуховод
20	A0VD115100 запросить цену →	Уплотнитель
21	A0VD115301 запросить цену →	Уплотнитель
22	A0VD115200 запросить цену →	Уплотнитель
23	A0VD214700 запросить цену →	Креплениеing пластина
24	A0VD363700 запросить цену →	Уплотнитель

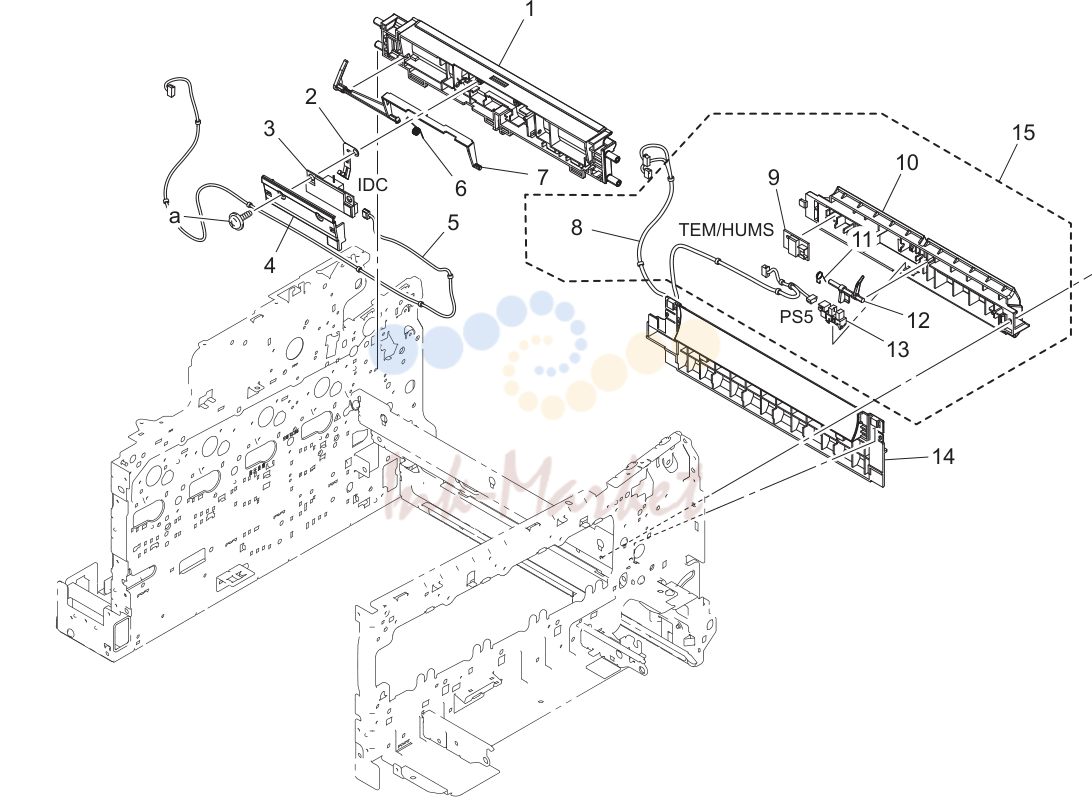

Перенос направляющая секция (P5)

№	Артикул	Описание
1	A0VD706400 запросить цену →	Направляющая
2	A0VD706300 ✓ в наличии	Contact
3	A0VDM50000 ✓ в наличии	Photo sensing
4	A0VD706500 ✓ в наличии	Держатель
5	A6DRN10D00 запросить цену →	Датчик wiring
6	A0VD706203 запросить цену →	Torsion coil пружина
7	A0VD706102 запросить цену →	Крышка
8	A6DRN10C00 запросить цену →	Датчик wiring
9	A0VDM50100 запросить цену →	Humidity датчик
10	A0VD707303 запросить цену →	Направляющая
11	A0VD707201 запросить цену →	Torsion coil пружина
12	A0VD707101 запросить цену →	Actuator
13	A108M50100 ✓ в наличии	Photointerrupter
14	A0VD707501 запросить цену →	Направляющая
15	A6DRR70300 запросить цену →	Timing ролик направляющая в сборе

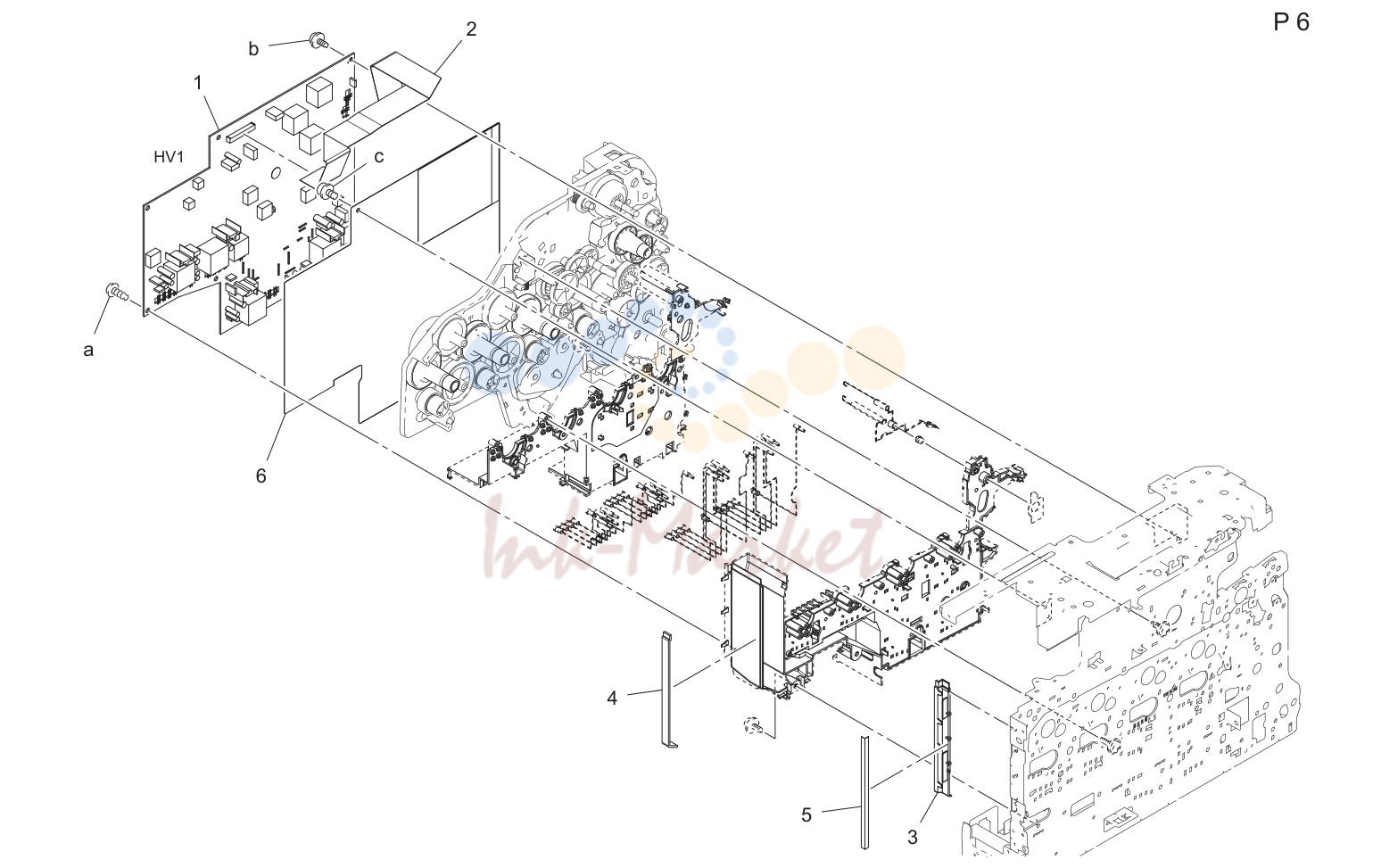

High voltage секция (P6)

№	Артикул	Описание
1	A0VDM40402 запросить цену →	High voltage узел
2	A6DRN11100 запросить цену →	Hv flatкабель
3	A0VD139401 запросить цену →	Воздуховод /2
4	A0VD139500 запросить цену →	Уплотнитель
5	A0VD134500 запросить цену →	Sheet
6	A6DR134401 запросить цену →	Insulating sheet

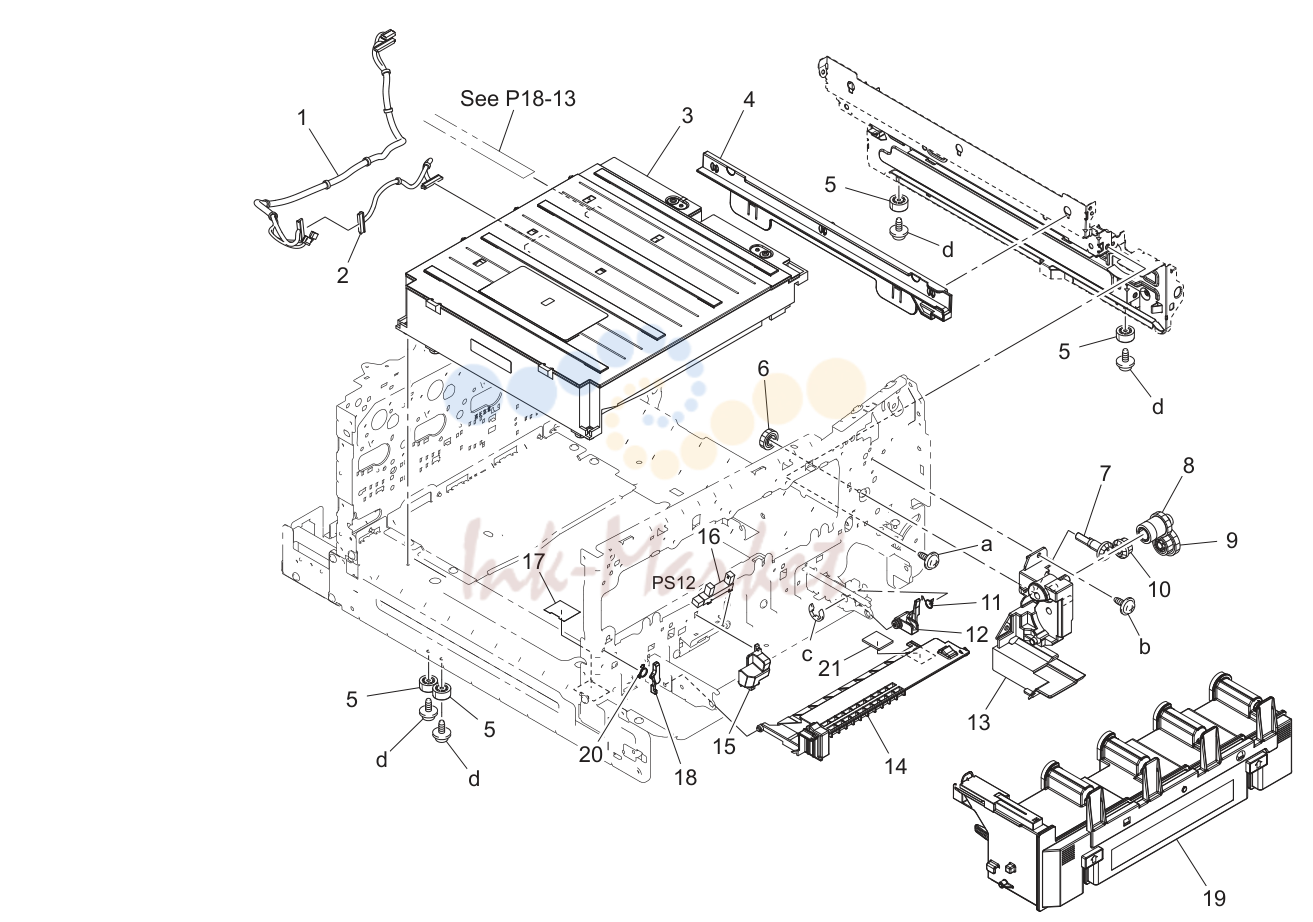

Print head секция (P7)

№	Артикул	Описание
1	A6DRN10P01 запросить цену →	Ld relay жгут
2	A6DRN10N00 запросить цену →	Ld wiring
3	A73JR70011 запросить цену →	Print head в сборе
4	A0VD111302 запросить цену →	Rail
6	A0VD235700 запросить цену →	Шестерня 16t
7	A0VD235400 запросить цену →	Шестерня 16t
8	A0VD235600 запросить цену →	Шестерня 16/26t
9	A0VD235900 запросить цену →	Шестерня 22/30t
10	A0VD235500 запросить цену →	Шестерня 16/16t
11	A0VD362702 запросить цену →	Torsion coil пружина
12	A0VD362602 запросить цену →	Рычаг
13	A0VD235101 запросить цену →	Drive держатель
14	A0VD108703 запросить цену →	Крышка
15	A0VD136701 запросить цену →	Hold держатель
17	A0VD109400 запросить цену →	Scatteringprevention уплотнитель
18	A0VD107401 запросить цену →	Stopper
20	A0VD107500 запросить цену →	Torsion coil пружина
21	A0VD109001 запросить цену →	Spacer

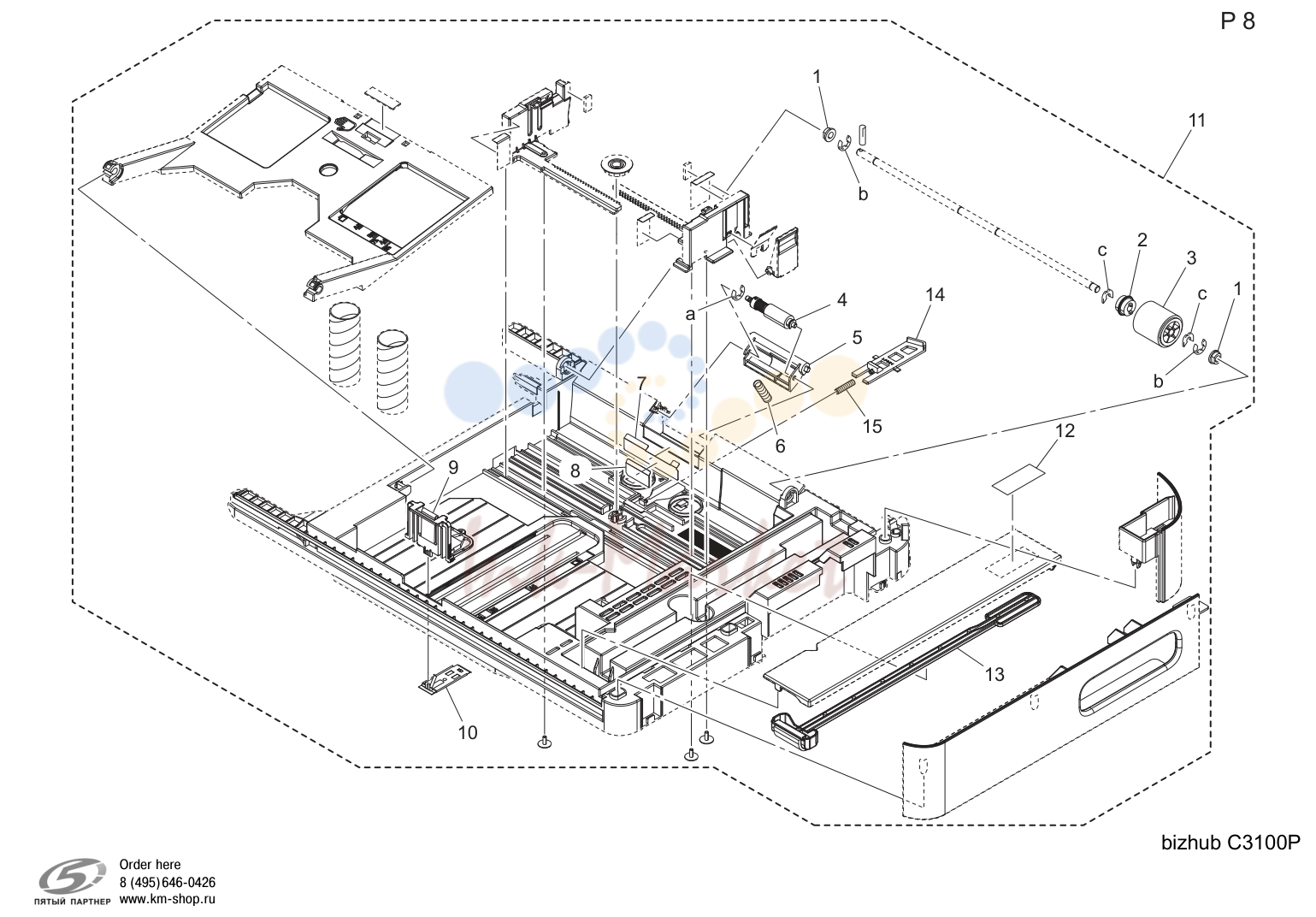

Cassette секция (P8)

№	Артикул	Описание
5	A0VD621100 запросить цену →	Держатель
6	A0VD624800 запросить цену →	Compressing coil пружина
9	A0VD623101 запросить цену →	Regulating пластина
10	A0VD623200 запросить цену →	Креплениеing пластина
11	A0VDR72511 запросить цену →	Cassette в сборе
13	A0VD108902 запросить цену →	Cleaning part
14	A0VD622102 запросить цену →	Lock рычаг

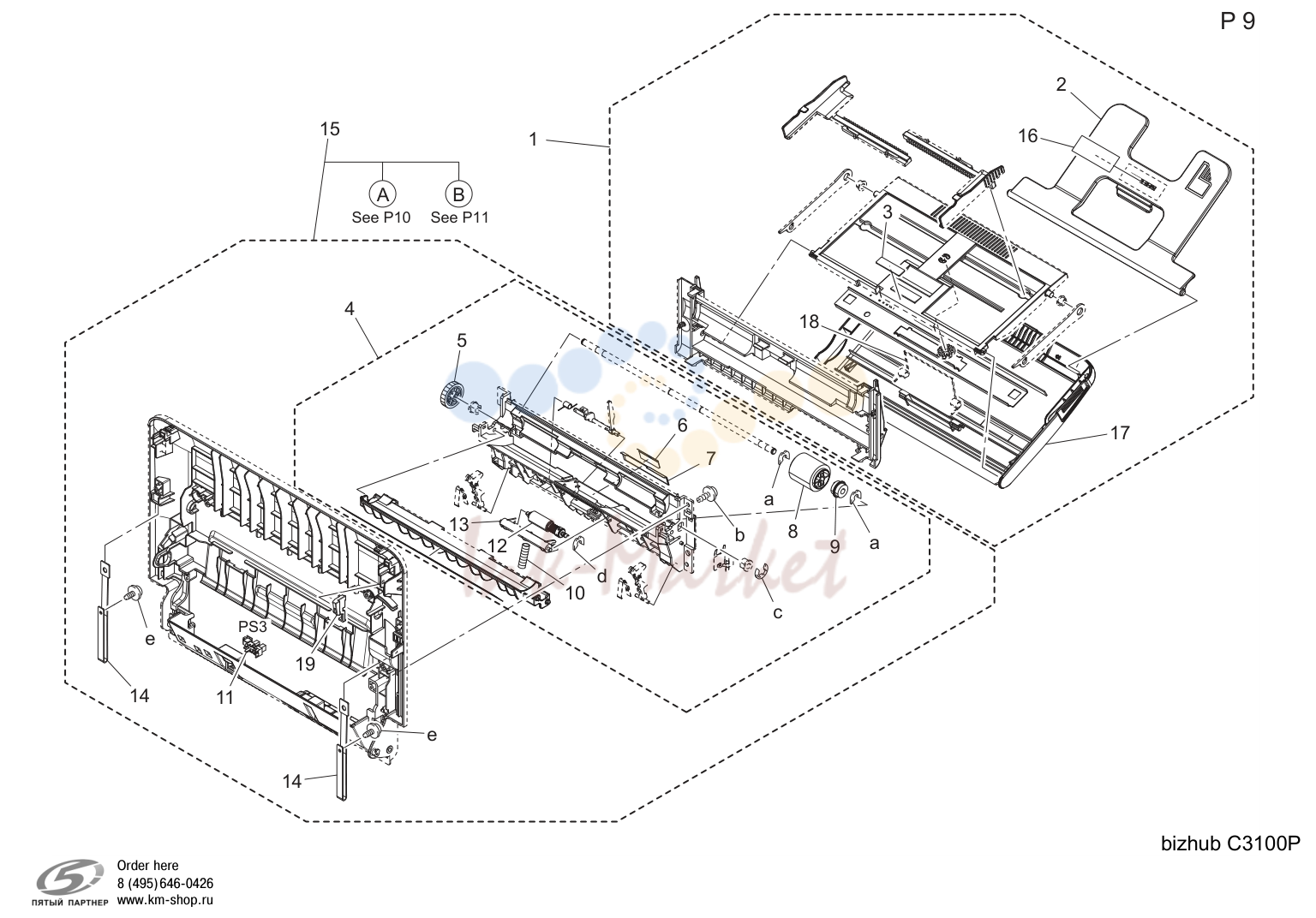

Vertical conveyance секция (P9)

№	Артикул	Описание
1	A0VDR71600 запросить цену →	Manual feed tray узел
2	A0VD561700 запросить цену →	Tray
4	A0VDR71300 запросить цену →	Manual подача бумаги в сборе
5	A0VD561301 запросить цену →	Шестерня 20t
6	A0VD561800 запросить цену →	Направляющая
10	A0VD624800 запросить цену →	Compressing coil пружина
11	A108M50100 ✓ в наличии	Photointerrupter
13	A0VD621100 запросить цену →	Держатель
14	A0VD162300 запросить цену →	Open/close stopper
15	A6DRR70200 запросить цену →	Vertical conveyance в сборе
17	A0VD560202 запросить цену →	Bypass tray
19	A0VD168200 запросить цену →	Stopper

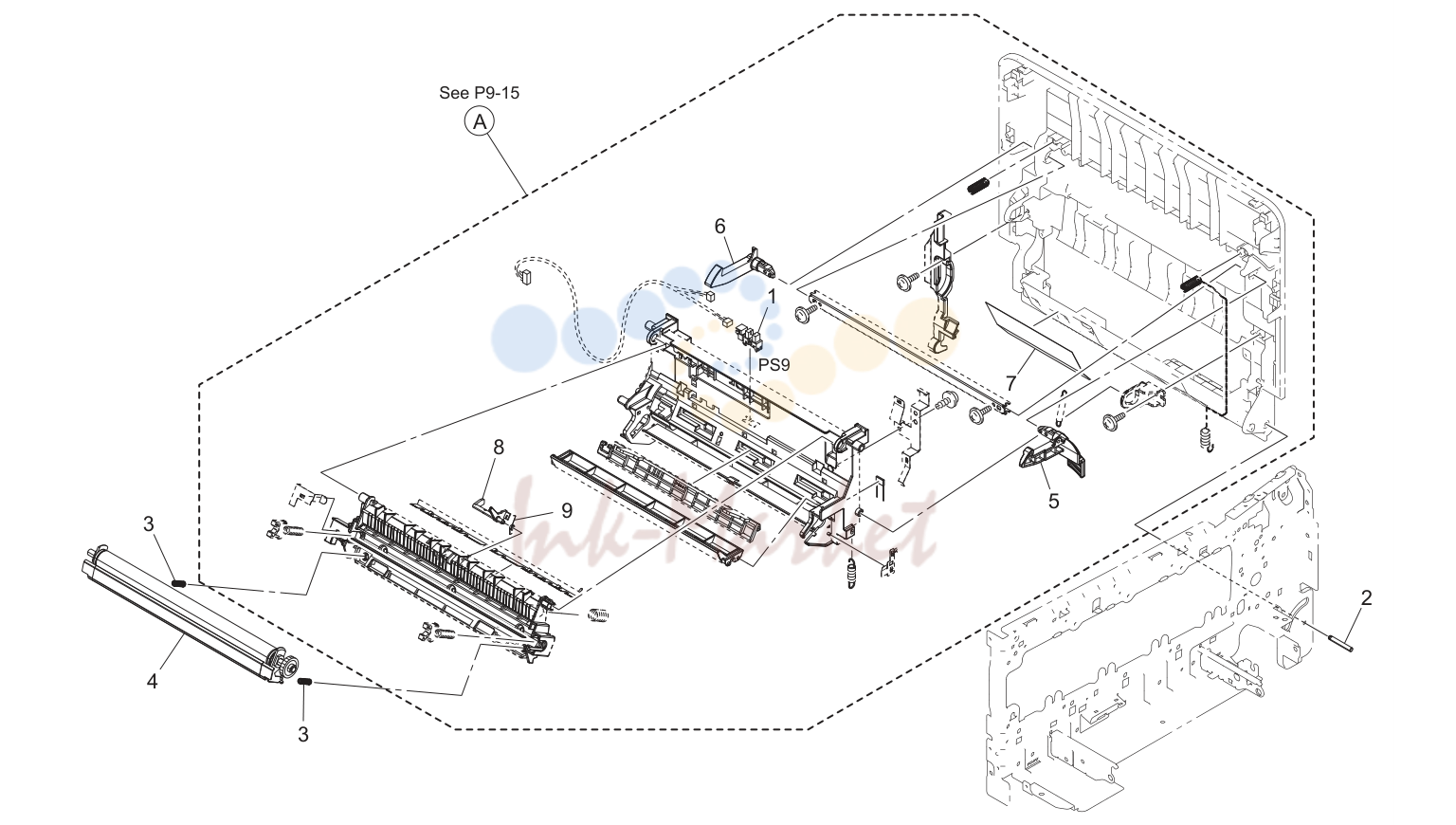

Vertical conveyance секция (P10)

№	Артикул	Описание
1	A108M50100 ✓ в наличии	Photointerrupter
2	A0VD162101 запросить цену →	Вал
3	A0VD701701 запросить цену →	Compressing пружина
5	A0VD163600 запросить цену →	Рычаг /front
6	A0VD163400 запросить цену →	Рычаг /rear
7	A0VD161600 запросить цену →	Направляющая
8	A0VD700202 запросить цену →	Actuator
9	A0VD700302 запросить цену →	Torsion coil пружина

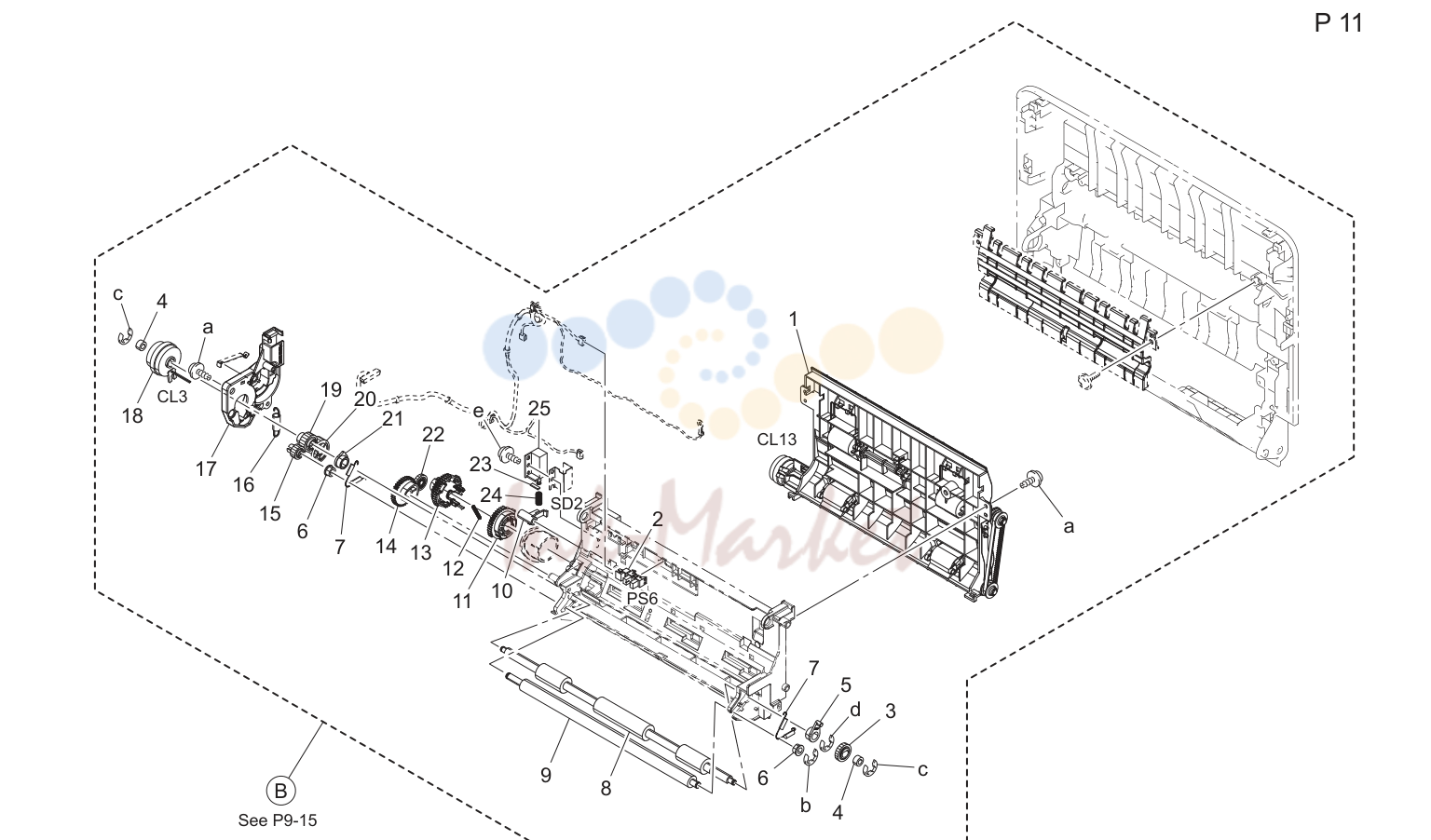

Vertical conveyance секция (P11)

№	Артикул	Описание
1	A0VDR71722 запросить цену →	Dup transport в сборе
2	A108M50100 ✓ в наличии	Photointerrupter
3	A0VD235301 запросить цену →	Шестерня 16t
5	A0VD702300 запросить цену →	Втулка
7	A0VD702501 запросить цену →	Pulling coil пружина
8	A3GN702100 запросить цену →	Ролик
9	A0VD702902 запросить цену →	Ролик
10	A0VD704700 запросить цену →	Рычаг
11	A0VD704400 запросить цену →	Шестерня 32t
12	A034563800 запросить цену →	Compressing пружина
13	A0VD704300 запросить цену →	Шестерня 35/42t
14	A0VD705101 запросить цену →	Шестерня 35t
15	A0VD703001 запросить цену →	Шестерня 15t
16	A0VD703700 запросить цену →	Pulling coil пружина
17	A0VD705303 запросить цену →	Креплениеing пластина
18	A011M20000 запросить цену →	Муфта
19	A0VD703501 запросить цену →	Шестерня 20t
20	A0VD704900 запросить цену →	Шестерня 28t
21	A0VD702400 запросить цену →	Втулка
22	A0VD705200 запросить цену →	Шестерня 18t
23	A034220100 запросить цену →	Уплотнитель
24	A034213400 запросить цену →	Compressing пружина
25	A034M20000 ✓ в наличии	Paperfeed соленоид

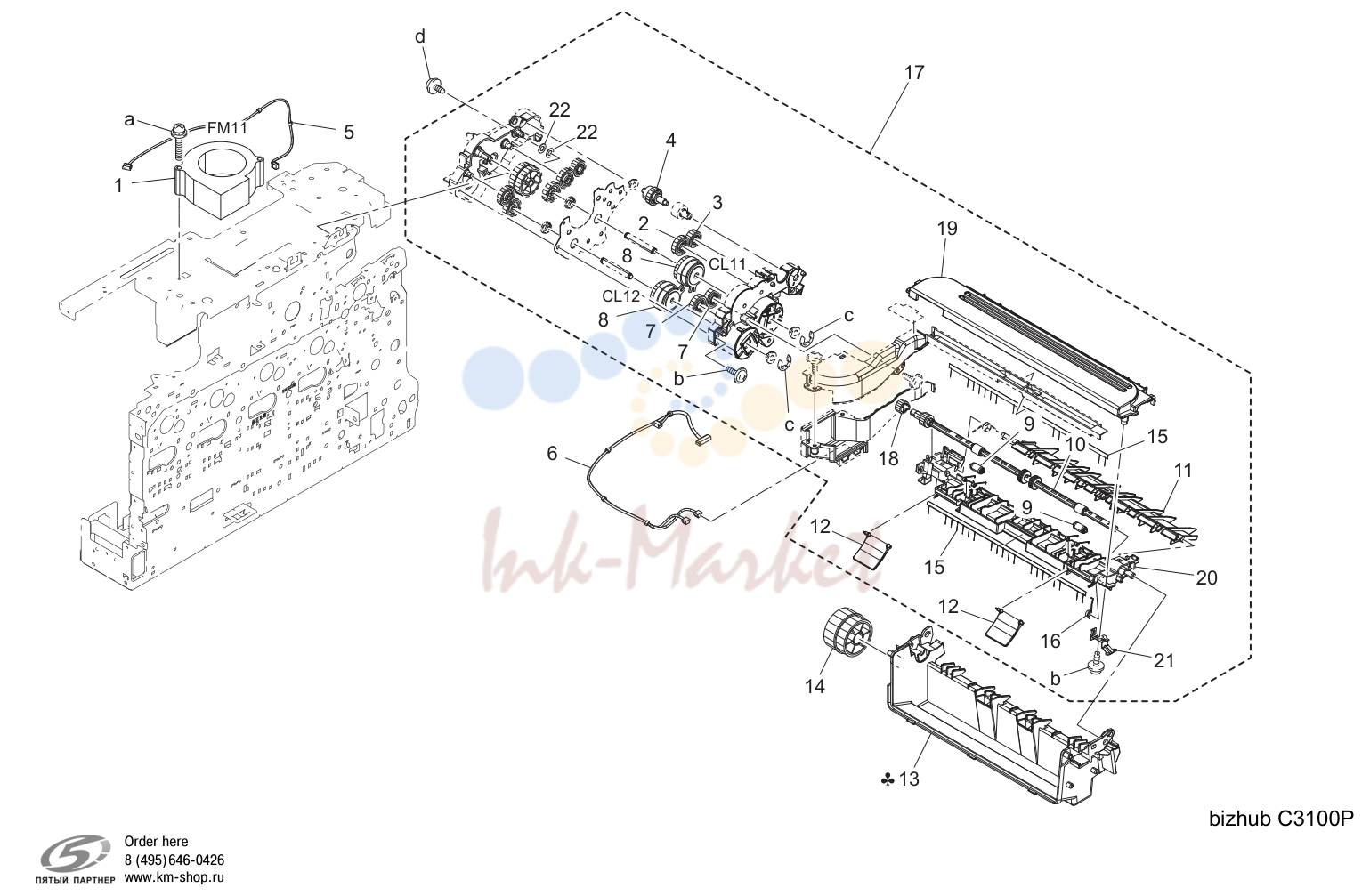

Dup riverse drive секция (P12)

№	Артикул	Описание
2	A0VD822800 запросить цену →	Шестерня 23t
3	A0VD822700 запросить цену →	Шестерня 19t
4	A3GN823500 ✓ в наличии	Torque limiter в сборе
5	A6DRN10K00 запросить цену →	Cooling wiring
6	A6DRN10R00 запросить цену →	Conveyance wiring
7	A0VD822400 запросить цену →	Шестерня 18t
8	A0VDM20000 запросить цену →	Муфта
9	A0VD820200 запросить цену →	Roll
10	A0VD820103 запросить цену →	Reverse/exit ролик
11	A0VD825600 запросить цену →	Направляющая
12	A0VD891401 запросить цену →	Направляющая
13	A6DR891000 запросить цену →	Выход бумаги держатель
13	A6DR895500 запросить цену →	Выход бумаги держатель
14	A0VD890800 запросить цену →	Шестерня 38/40t
15	A0VD894100 запросить цену →	Neutralizing brush
16	A0VD820800 запросить цену →	Torsion coil пружина
17	A0VDR71800 запросить цену →	Dup reverse drive в сборе
18	A0VD821100 запросить цену →	Шестерня 14t
19	A0VD820403 запросить цену →	Направляющая /upper
20	A0VD820501 запросить цену →	Направляющая /lower
21	A0VD820900 запросить цену →	Contact
22	A6DR819900 запросить цену →	Spacer

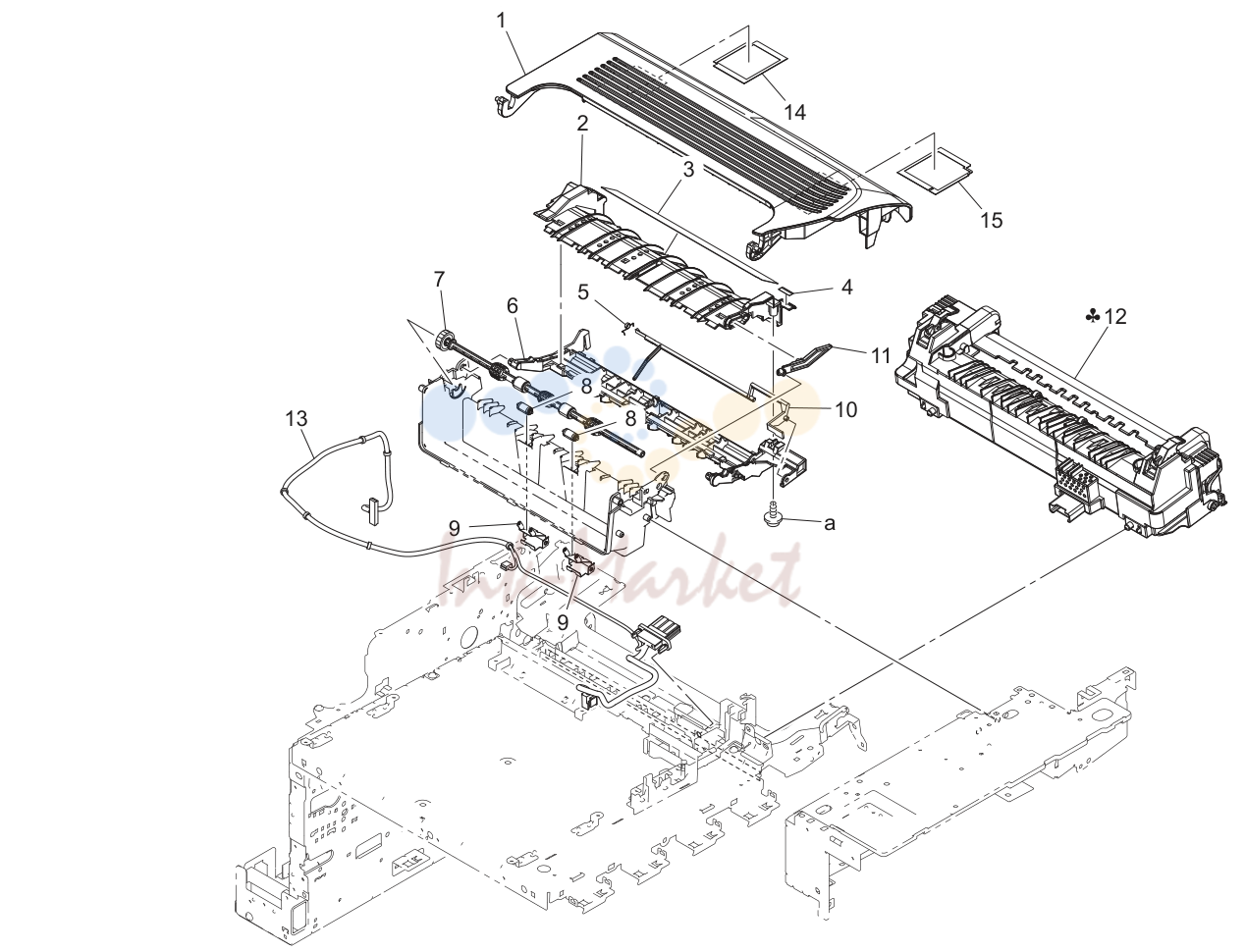

Печь (закрепление) секция (P13)

№	Артикул	Описание
1	A0VD166303 запросить цену →	Крышка
2	A0VD908300 запросить цену →	Направляющая
3	A3GN948300 запросить цену →	Label hi-temp caution/jam
4	A0VD949100 запросить цену →	Label jam
5	A0VD892400 запросить цену →	Torsion coil пружина
6	A0VD908101 запросить цену →	Направляющая
7	A0VD890102 запросить цену →	Выход бумаги ролик
8	A0VD890301 запросить цену →	Выход бумаги roll
9	A0VD890200 запросить цену →	Пружина
10	A0VD907300 запросить цену →	Actuator
11	A0VD901401 запросить цену →	Рычаг
13	A6DRN10H00 запросить цену →	Fixing relay жгут
14	A0VD164500 запросить цену →	Filter
15	A0VD164400 запросить цену →	Filter

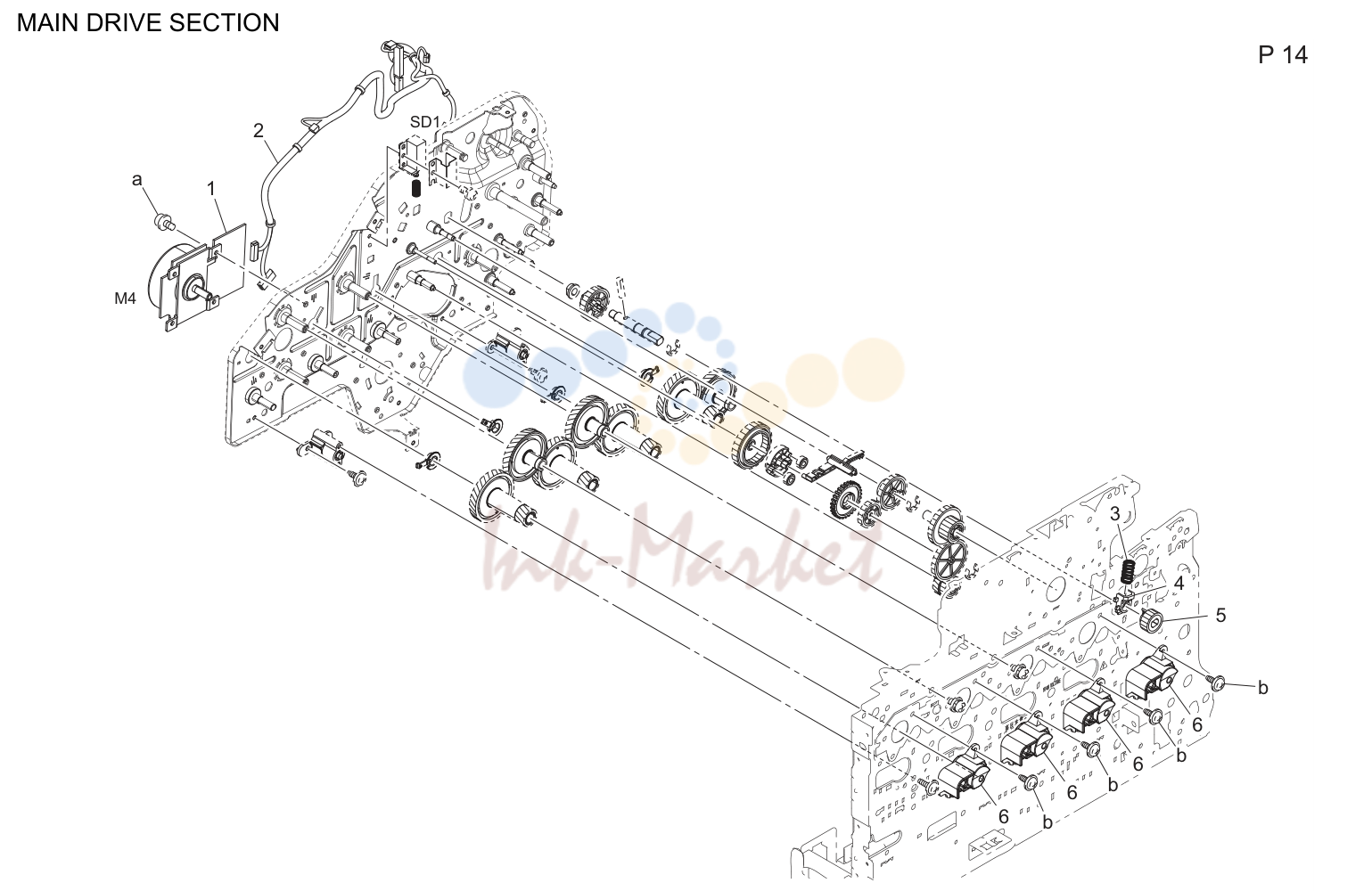

Main drive секция (P14)

№	Артикул	Описание
1	A2YFM10000 запросить цену →	Brushless мотор
2	A6DRN10500 запросить цену →	Основной блок drive жгут
3	A0VD220300 запросить цену →	Compressing coil пружина
4	A0VD220201 запросить цену →	Втулка
5	A0VD219800 запросить цену →	Шестерня 20t
6	A0VD211303 запросить цену →	Hold пластина

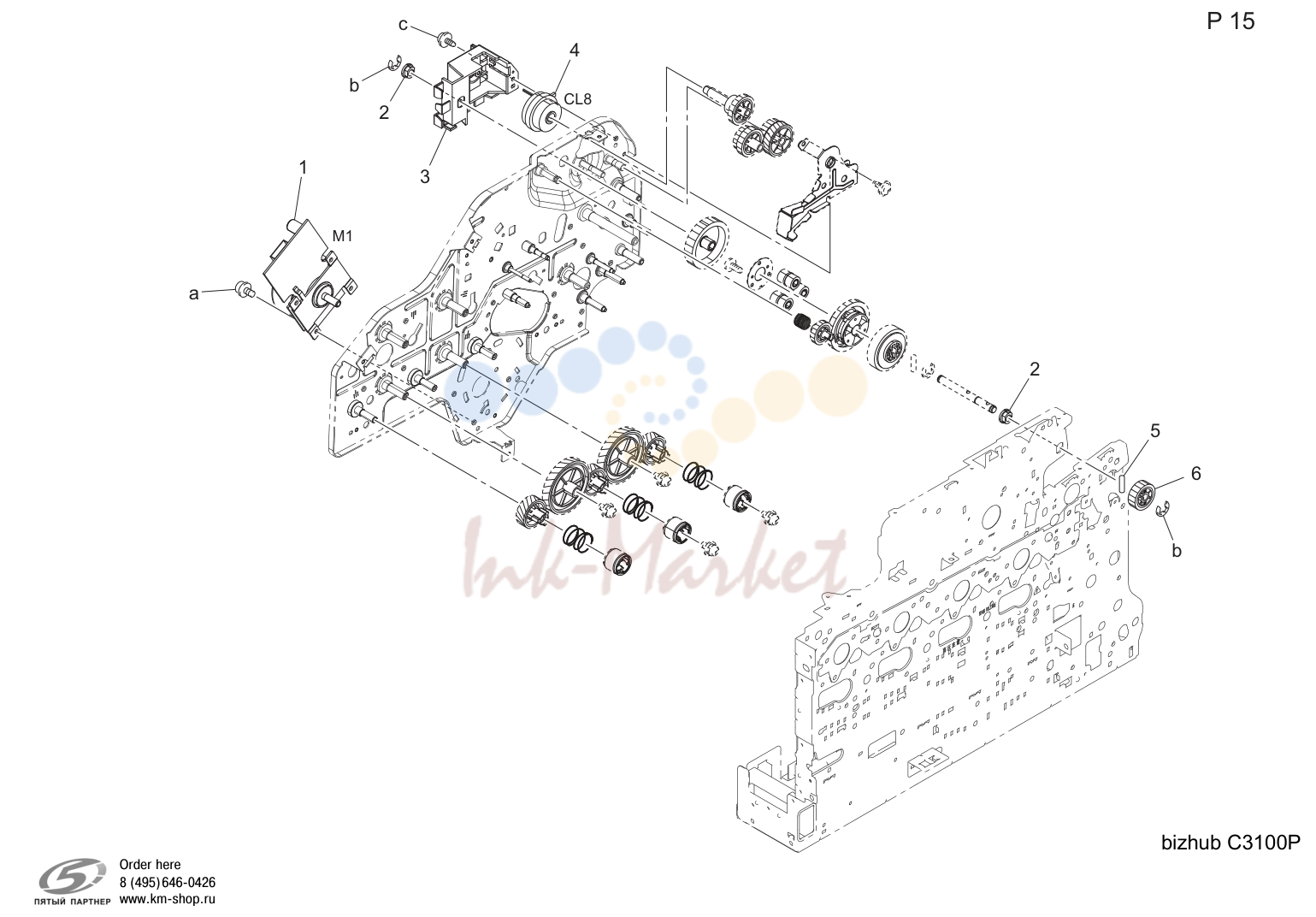

Main drive секция (P15)

№	Артикул	Описание
1	A2YFM10200 запросить цену →	Brushless мотор
2	A00F213900 запросить цену →	Bearing
3	A0VD248501 запросить цену →	Креплениеing пластина /a
4	A011M20000 запросить цену →	Муфта
6	A0VD218301 запросить цену →	Шестерня 21t

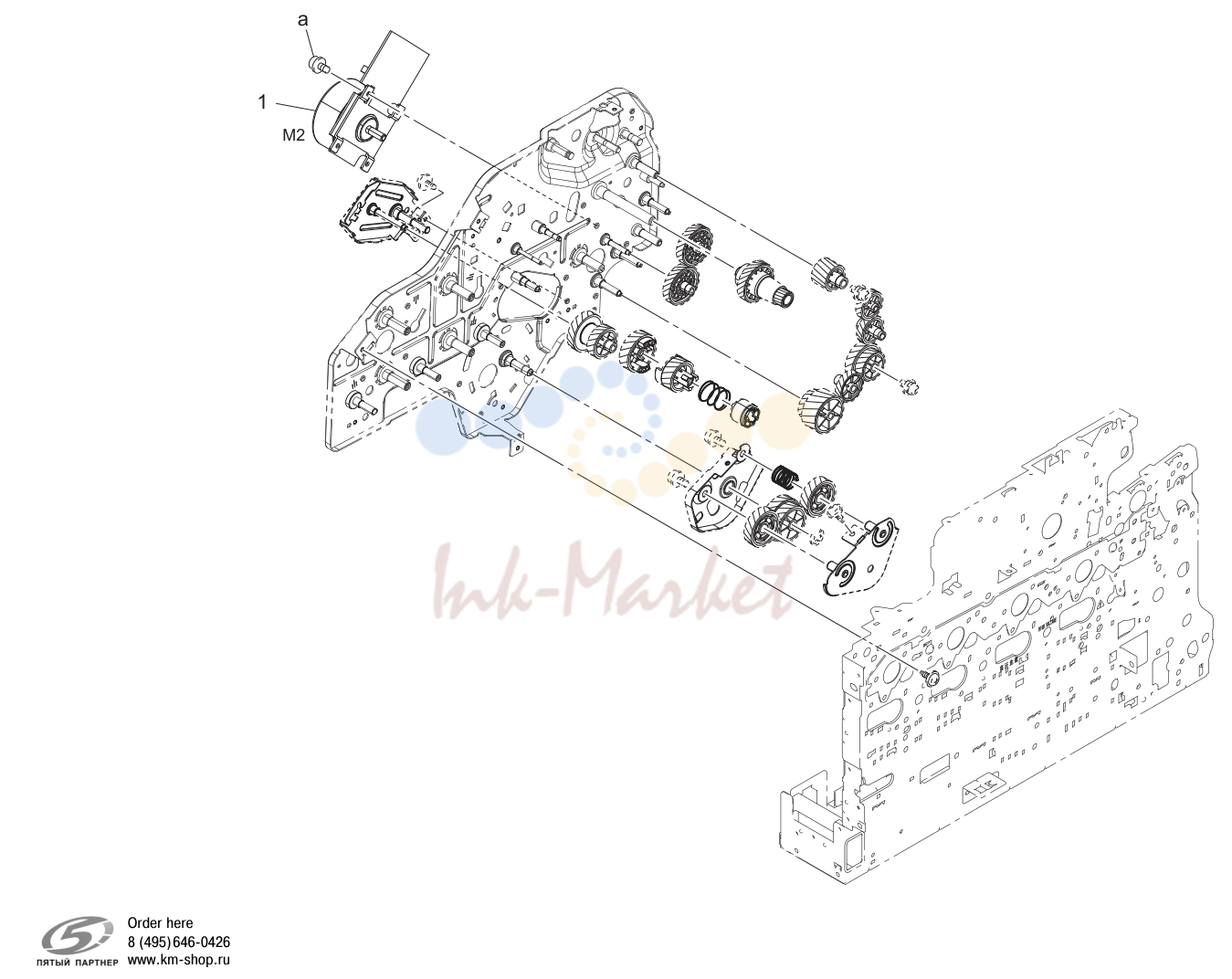

Main drive секция (P16)

№	Артикул	Альт. артикул	Описание
1	A2YFM10200 запросить цену →		Brushless мотор
	V116030504 запросить цену →		Page. 16

Подача бумаги drive секция (P17)

№	Артикул	Описание
1	A6DRR70000 запросить цену →	Подача бумаги drive в сборе
2	A02EM20000 ✓ в наличии	Муфта
3	A0VD231200 запросить цену →	Шестерня 22t
4	A0VD230901 запросить цену →	Шестерня 25t
5	A0VD233301 запросить цену →	Шестерня 20t
6	A108M50100 ✓ в наличии	Photointerrupter
7	A0VD624100 ✓ в наличии	Рычаг
9	A6DRN10E00 запросить цену →	Paperfeed wiring
10	A3GN217000 запросить цену →	Направляющая sheet

Electrical components (P18)

№	Артикул	Описание
1	A6DR132800 запросить цену →	Креплениеing пластина
2	A6DRN10F00 запросить цену →	Paperfeed relay жгут
3	A0VD136100 запросить цену →	Hold держатель
4	A6DRN10X00 запросить цену →	Ac wiring
5	A0VDN30100 запросить цену →	Power code
5	A0VDN30000 запросить цену →	Power code
6	A6DR133600 запросить цену →	Reinforce пластина /left
7	A034M60200 запросить цену →	Rocker выключатель
8	A6DRN10000 запросить цену →	Ac wiring
9	A6DR132900 запросить цену →	Креплениеing пластина
10	A6DR131501 запросить цену →	Креплениеing пластина
11	A6DRH01004 запросить цену →	Плата в сборе
12	A6DR133901 запросить цену →	Уплотнитель
13	A6DRN10S00 запросить цену →	Ld flatкабель
14	A6DRN10T00 запросить цену →	Contролик flatкабель
15	A6DR133401 запросить цену →	Shield пластина
16	A6DRH00103 запросить цену →	Плата в сборе (prcb)
17	A6DR132400 запросить цену →	Крышка
18	A6DRR70400 запросить цену →	Memory плата (ww)

Wiring accessories and jigs (P19)

№	Артикул	Описание
1	V500010081 запросить цену →	Locking wire saddle
2	V500010082 запросить цену →	Locking wire saddle
3	V500010083 запросить цену →	Locking wire saddle
4	V500010084 запросить цену →	Locking wire saddle
5	V500020098 запросить цену →	Mini locking wire saddle
6	V500020100 запросить цену →	Mini locking wire saddle
7	V501010001 запросить цену →	Band
8	V501010018 запросить цену →	Band
