Сводка сервисных процедур CET для парка Xerox: от классических WorkCentre 5225 до AltaLink и Versant. Внутри — не только списки компонентов, но и важные тонкости: как сбросить ошибку фьюзера 10-327 и почему термисторы одного фьюзера не подходят к VersaLink.
Фьюзер WorkCentre 5222–5335 / Pro 123–133
Восстановление печки WC 5222/5225/5325/5330/5335 и Pro 123/128/133 — замена трёх компонентов: нагревательный (тефлоновый) вал CET4305 ✓, прижимной (резиновый) вал CET4306 ✓, сепараторы тефлонового вала CET3525 ✓.
Ошибка 10-327 на WC 5225/5230: причина и сброс
Если во фьюзер поставить нагревательный вал с отличающимися характеристиками (например, вал от WC C118 или некачественный совместимый), машина не успевает нагреть печку за отведённое время и встаёт с ошибкой 10-327. Замены вала на правильный недостаточно — ошибку нужно сбросить в сервисном режиме.
Внимание: перед сбросом обязательно устраните причину! Кроме неподходящего вала, ошибки фьюзера вызывают загрязнённые или неисправные термисторы, лампы нагрева, сработавший термопредохранитель (выясните, почему сработал), обрывы/КЗ в цепях и, редко, плата управления.

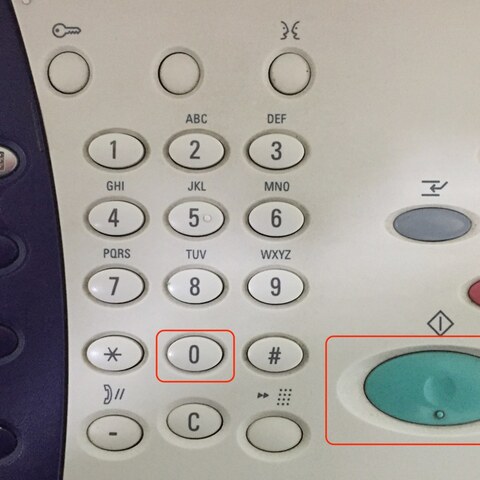

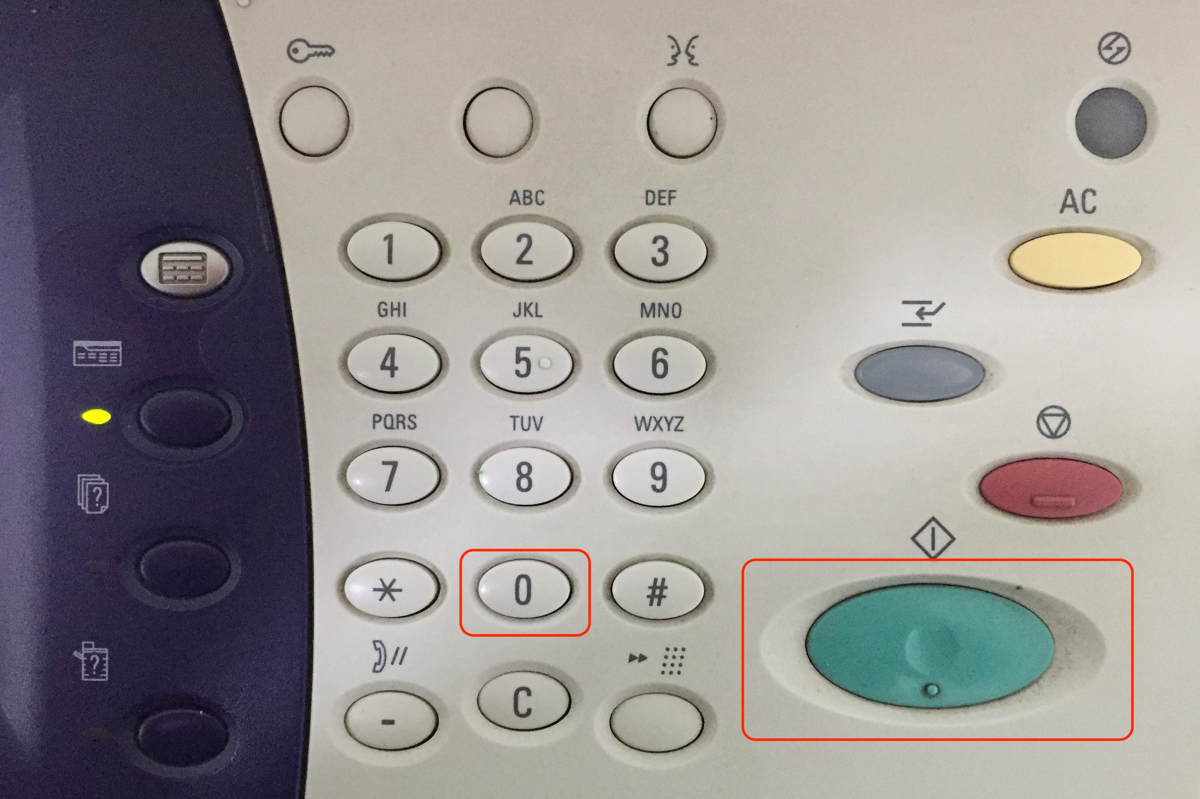

- Вход в сервисный режим: удерживайте [0] более 6 секунд, затем, не отпуская, нажмите [Старт]; пароль по умолчанию 6789 → [Confirm] → кнопка информации о машине.
- [Инструменты] → [Обслуживание/диагностика] → [NVM Read / Write…].
- Ячейка 744-220 → [Confirm/Change] → введите 0 в [New Value] → [Save] → [Close] → [Exit (Keep Log)].
Фьюзер Phaser 3610 / WC 3615 / VersaLink B400, B405
| Компонент | Артикул CET |
|---|---|
| Термоплёнка | CET311003 ✓ |
| Тканевая накладка прижимной планки | CET311018 ✓ |
| Нагревательный (тефлоновый) вал | CET3204 ✓ |
| Подшипники нагревательного вала | CET3210 |
| Бушинги нагревательного вала | CET3208 ✓ |
| Термисторы (боковой + центральный) | CET3213 |
⚠️ Термисторы CET3213 не подходят для VersaLink B400/B405 — у них другой разъём. Остальные компоненты общие. Полный список запчастей серии — в обзоре VersaLink B400/405.
Драм-юнит AltaLink B8045–B8090 / WorkCentre 5945, 5955
Секция барабана принт-картриджа 013R00675 восстанавливается комплектом CET501017 ✓: барабан CET101001 ✓, ракель CET281001 ✓, ролик заряда CET251005 ✓. Ролик очистки ролика заряда и чип драм-юнита отдельно не поставляются — только в составе комплекта.
Драм-юнит Versant 80 / Versant 2100 Press
Для 013R00676/013R00674: барабан DGP0709 ✓, ракель CET281008 ✓, ролик заряда CET7962 ✓, ролик очистки CET241002 ✓, чип DGP0744 (пришёл на смену CET1042) ✓.
Драм-юнит AltaLink C8130–C8170
Для 013R00681: барабан CET101029 ✓, ракель CET281026, ролик заряда CET7962 ✓, ролик очистки CET241010 ✓, чип CET391022 ✓. Полный список запчастей серии — в обзоре AltaLink C81xx.
Заправка картриджей WorkCentre 75xx / 78xx / 7970
Картриджи 006R01517–006R01520 заправляются готовыми смесями химического тонера CE08 с носителем CE08-D — одна упаковка ровно на один картридж:
| Цвет | Смесь (тонер+носитель) | Чип |
|---|---|---|
| Black (622 г) | CET111039622 | CET1611K ✓ |
| Cyan (360 г) | CET111040360 | CET1611C ✓ |
| Magenta (360 г) | CET111041360 | CET1611M ✓ |
| Yellow (360 г) | CET111042360 | CET1611Y ✓ |
Списки запчастей: WC 7525–7840.
Как заказать
Ссылки ведут на карточки Ink-Market с ценой и наличием (✓ — на складе). Не нашли деталь — оставьте запрос, привезём под заказ.
