Картриджи и драм-юниты Canon серии C-EXV устроены так, что их восстановление полностью укладывается в стандартный набор операций: замена барабана, ракеля, ролика заряда и чипа — для драм-юнита; засыпка готовой смеси тонера с носителем — для тонер-картриджа. Мы собрали в одном материале рабочие технологии CET сразу для шести семейств Canon iR и iR ADVANCE со всеми артикулами компонентов и прямыми ссылками на карточки товаров.
✓ — позиция сейчас на складе; артикулы без отметки привезём под заказ. Ссылки ведут на карточки товаров в нашем магазине с актуальной ценой.
Заправка картриджей C-EXV49 и C-EXV54
C-EXV49 — картриджи для Canon iR ADVANCE C3320, C3320L, C3320i, C3325i, C3330i; C-EXV54 — для Canon iR C3020, C3025, C3025i. Заправка выполняется готовыми смесями тонера и носителя CET серии TF8.
Почему смесь, а не чистый тонер. В этих машинах применена система «обновления» девелопера в блоках проявки — Auto refining developing system, она же Trickle feed system: носитель постепенно подмешивается в проявку вместе с тонером и так же постепенно выводится. Поэтому в тонер для заправки уже добавлено нужное количество носителя, и досыпать девелопер отдельно не требуется.
C-EXV49 (iR ADVANCE C3320/C3320L/C3320i/C3325i/C3330i)
| Цвет | Тонер + носитель, фасовка | Чип тонер-картриджа |
|---|---|---|
| Black | TF8K + TF8D, 790 г/бут — CET7495790 | DGP0339 ✓ |
| Cyan | TF8C + TF8D, 463 г/бут — CET7496463 | DGP0340 ✓ |
| Magenta | TF8M + TF8D, 463 г/бут — CET7497463 | DGP0341 ✓ |
| Yellow | TF8Y + TF8D, 463 г/бут — CET7498463 ✓ | DGP0342 ✓ |
C-EXV54 (iR C3020/C3025/C3025i)
| Цвет | Тонер + носитель, фасовка | Чип тонер-картриджа |
|---|---|---|
| Black | TF8K + TF8D, 395 г/бут — CET7495K395 | DGP0343 (запросить) |
| Cyan | TF8C + TF8D, 232 г/бут — CET7496C232 | DGP0344 (запросить) |
| Magenta | TF8M + TF8D, 232 г/бут — CET7497M232 | DGP0345 (запросить) |
| Yellow | TF8Y + TF8D, 232 г/бут — CET7498Y232 | DGP0346 (запросить) |
Обратите внимание: тонер один и тот же (TF8), различаются только фасовки под объём бункера конкретного картриджа. Чипы у C-EXV49 и C-EXV54 разные — перепутать нельзя.
Замена девелопера в блоках проявки iR ADVANCE C3320/C3520i
Процедура применима к Canon iR ADVANCE C3320/C3320L/C3320i/C3325i/C3330i и C3520i/C3525i/C3530i, включая версии II и III.
Обязательный шаг — инициализация. После замены девелопера её запускают из сервисного режима по пути: [Mode List] → [COPIER] → [Function] → [INSTALL] → [INISET]. Без инициализации машина продолжит работать со старыми параметрами проявки, и плотность отпечатка уйдёт.
| Цвет | Девелопер CET |
|---|---|
| Black | CET171011 ✓ |
| Cyan | CET171012 ✓ |
| Magenta | CET171013 ✓ |
| Yellow | CET171014 ✓ |
Драм-юнит C-EXV50 (iR 1435, 1435i, 1435iF, 1435P)

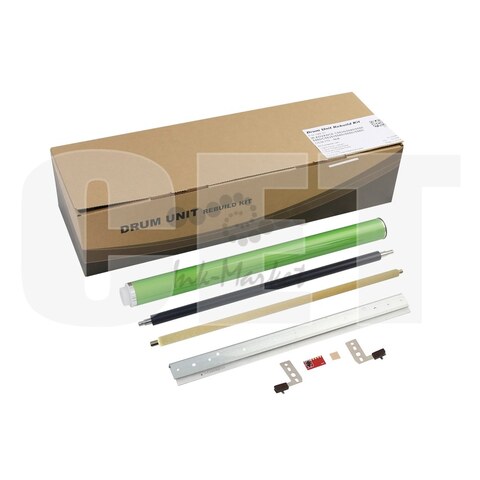

Он же GPR-54 и NPG-68. Восстанавливается комплектом CET5280N ✓ — замена барабана, ракеля, ролика заряда и чипа драм-юнита. Компоненты комплекта доступны и по отдельности.
| Компонент | Артикул CET |
|---|---|
| Комплект восстановления (всё в сборе) | CET5280N ✓ |
| Барабан | CET5265N |
| Ракель | CET3964 ✓ |
| Ролик заряда | CET3968 (запросить) |
| Чип драм-юнита | CET8354 ✓ |
Драм-юнит C-EXV51 (iR ADVANCE C5535/C5540/C5550/C5560)
Он же NPG-71 и GPR-55. Подходит для всех поколений серии — C5535–C5560, версии i, i II и i III. Комплект восстановления — CET501008: барабан, ракель, ролик заряда, ролик очистки ролика заряда и чип драм-юнита.
| Компонент | Артикул CET |
|---|---|
| Комплект восстановления (всё в сборе) | CET501008 |
| Барабан | CET5283 ✓ |
| Ракель | CET5284 |
| Ролик заряда | CET5288 ✓ |
| Ролик очистки ролика заряда | CET5254 ✓ |
| Чип драм-юнита | CET8743 ✓ |
Драм-юнит C-EXV53 (iR ADVANCE 4525i/4535i/4545i/4551i)
Он же GPR-57 и NPG-73. Комплект восстановления — CET501007 ✓, состав тот же: барабан, ракель, ролик заряда, ролик очистки ролика заряда, чип.
| Компонент | Артикул CET |
|---|---|
| Комплект восстановления (всё в сборе) | CET501007 ✓ |
| Барабан | CET6615 ✓ |
| Ракель | CET7487 ✓ |
| Ролик заряда | CET5178 ✓ |
| Ролик очистки ролика заряда | CET7489 |
| Чип драм-юнита | CET7491 ✓ |
Драм-юнит C-EXV58 (iR ADVANCE DX C5840/5850/5860/5870)
Он же GPR-61 и NPG-83, для машин C5840/C5850/C5860/C5870 и их «i»-версий. Готового комплекта для этой серии нет — компоненты подбираются поштучно.
| Компонент | Артикул CET |
|---|---|
| Барабан | CET101067 |
| Ракель | CET281054 |
| Ролик заряда | CET251058 |
| Ролик очистки ролика заряда | CET5254 ✓ |
| Чип драм-юнита | CET471078053 |
Ролик очистки ролика заряда CET5254 ✓ здесь тот же, что и в C-EXV51, — удобно, если обслуживаете обе серии.
Если восстанавливать не хочется, есть готовый драм-юнит C-EXV58 в сборе — CET471078 ✓.
