KYOCERA ECOSYS M3660idn, Rev5 — каталог запчастей со схемами

Содержание

• Covers
• Accessories (45ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm(Letter)(AF)/45ppm(A4), 47ppm(Letter)(B)/45ppm(A4),47ppm(Letter)(BF)
• Paper Cassette
• Paper Feed Section
• Image Formation Section
• Developer Section
• Fuser Section
• Exit Section
• Scanner Section
• Drive Section

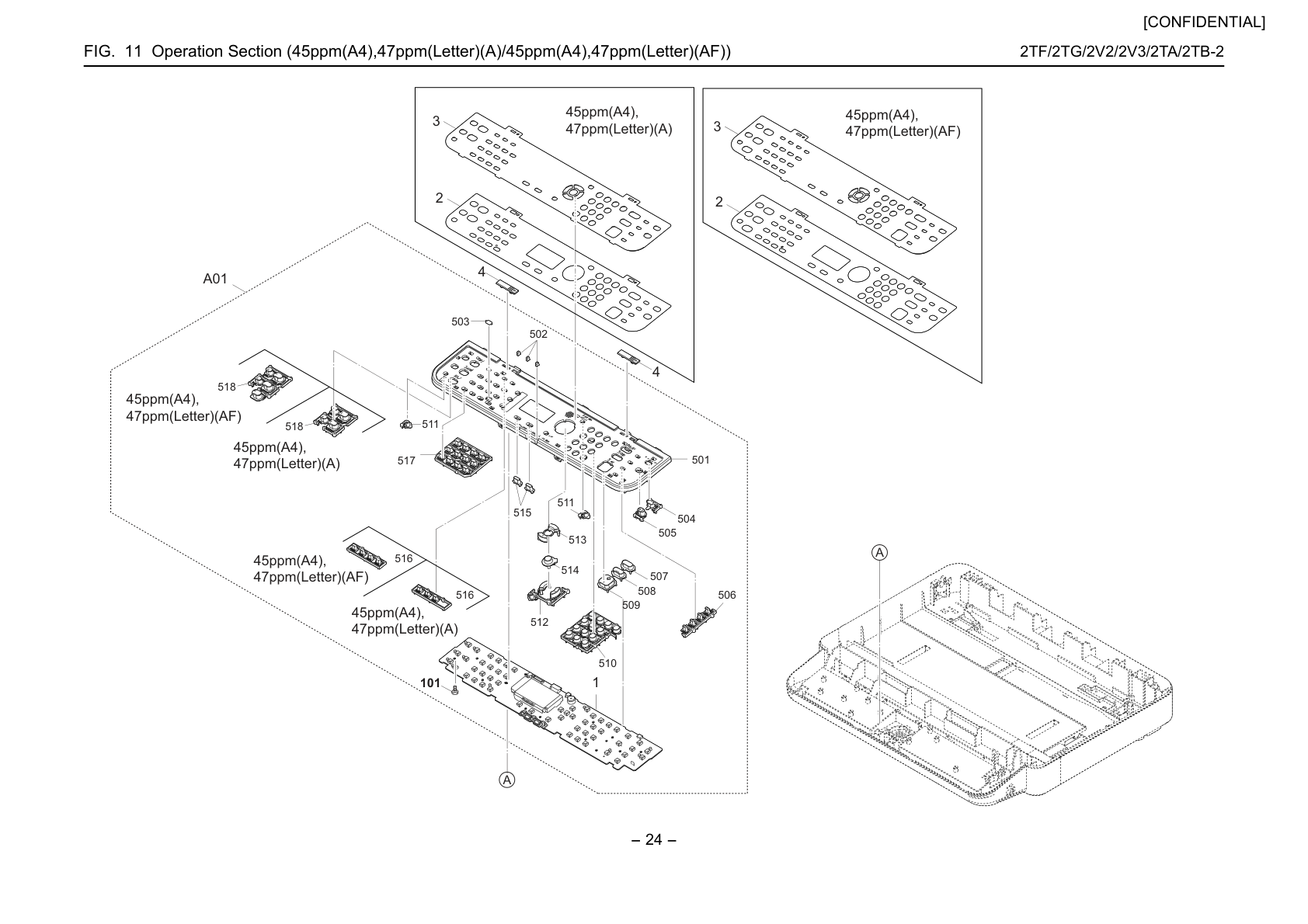

• Operation Section (4 5ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm( Letter)(AF))

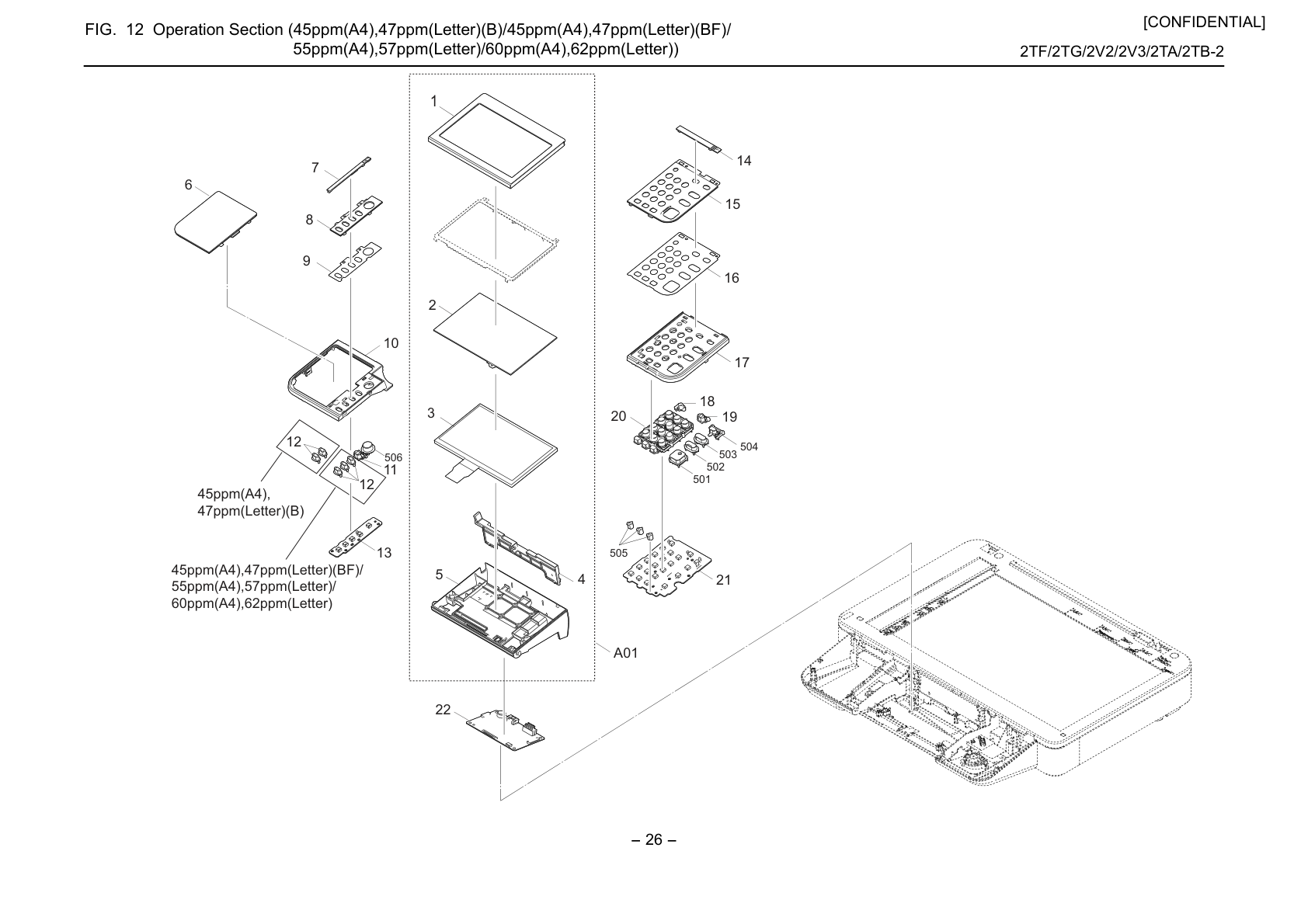

• Operation Section (4 5ppm(A4),47ppm(Letter)(B) /45ppm(A4),47ppm(Letter)(BF)/55ppm(A4), 57ppm(Letter)/60ppm (A4),62ppm(Letter))

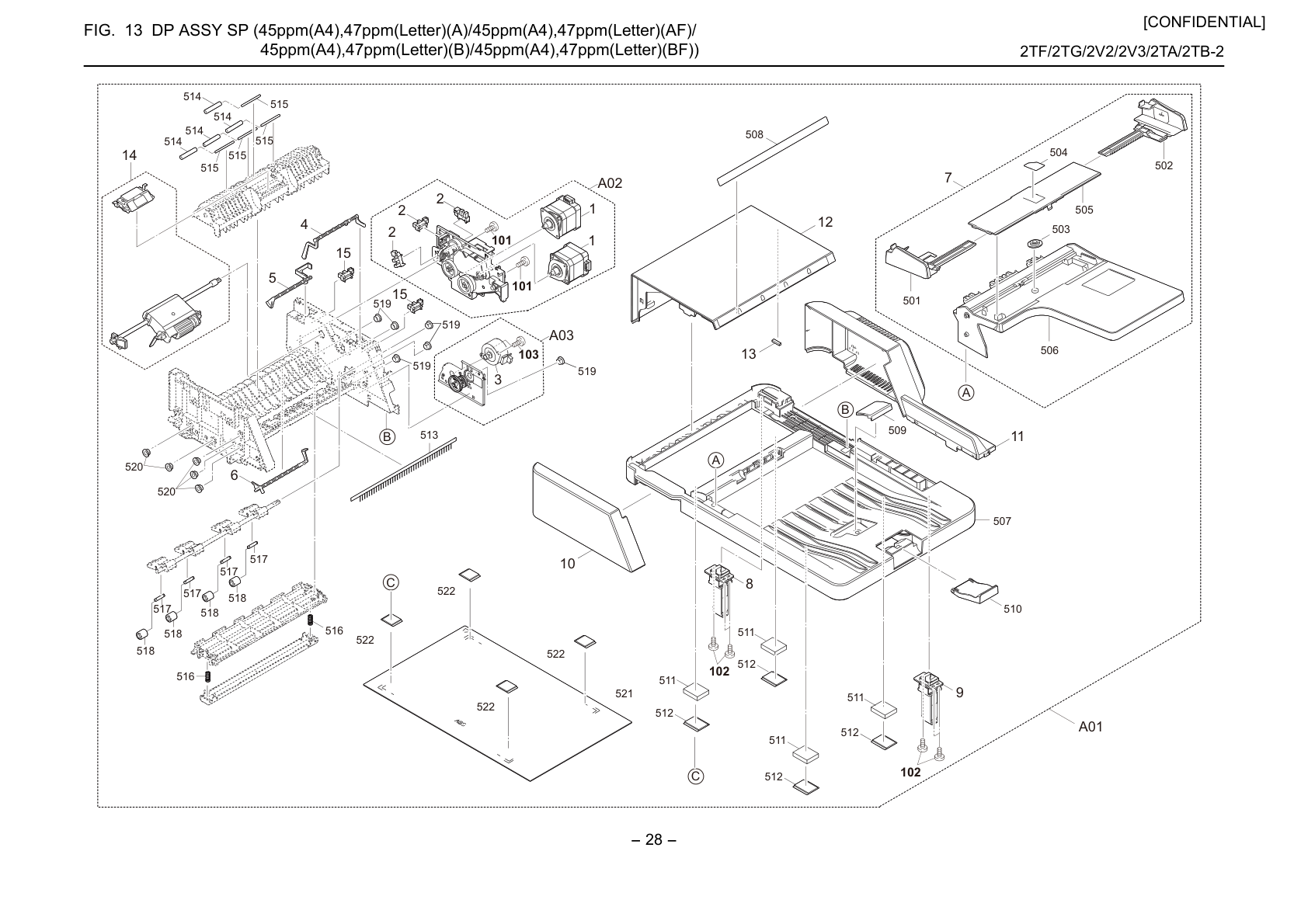

• DP ASSY SP (45ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm(Letter)(AF)/45ppm(A4), 47ppm(L etter)(B)/45ppm(A4),47ppm(Letter)(BF))

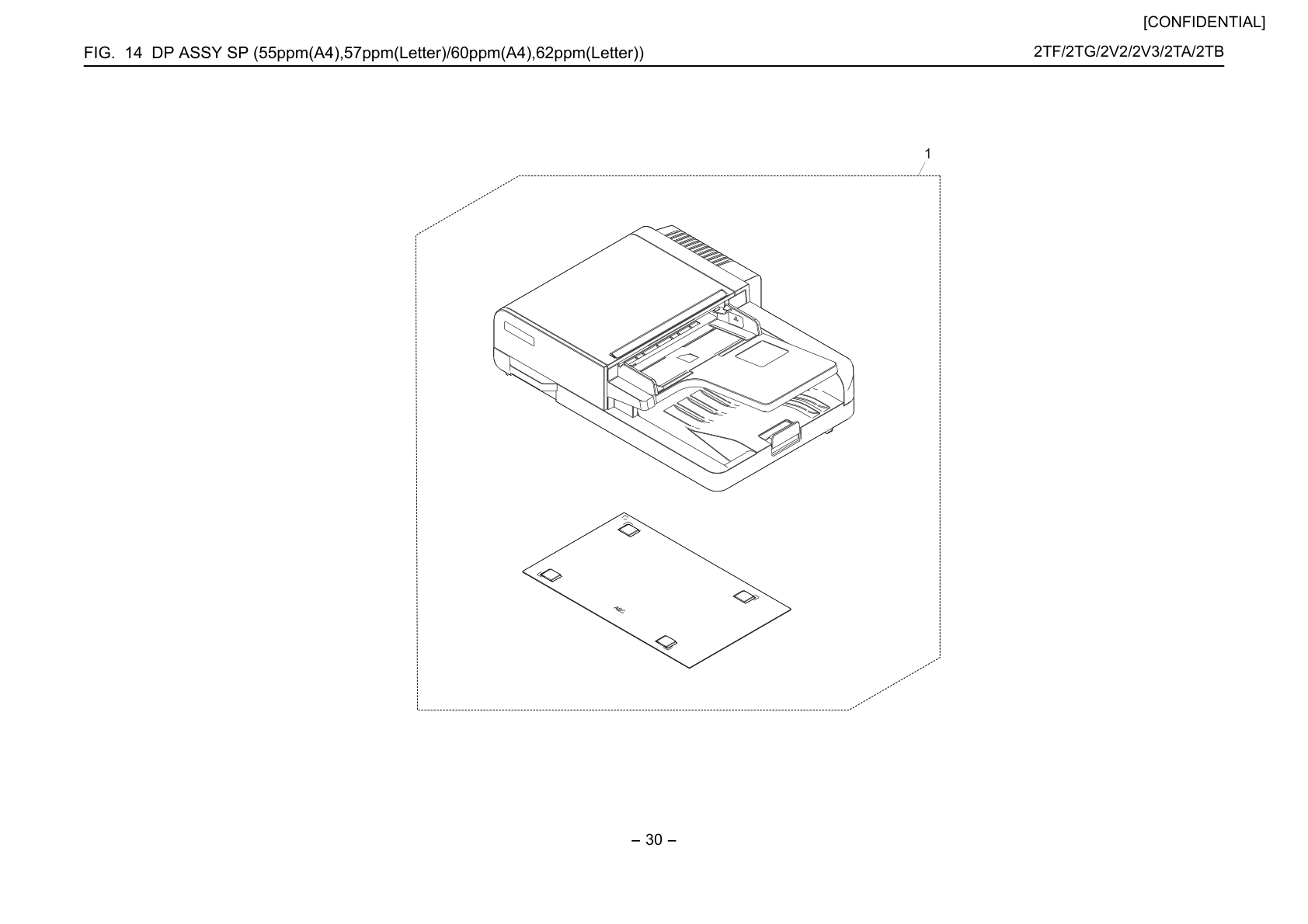

• DP ASSY SP (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

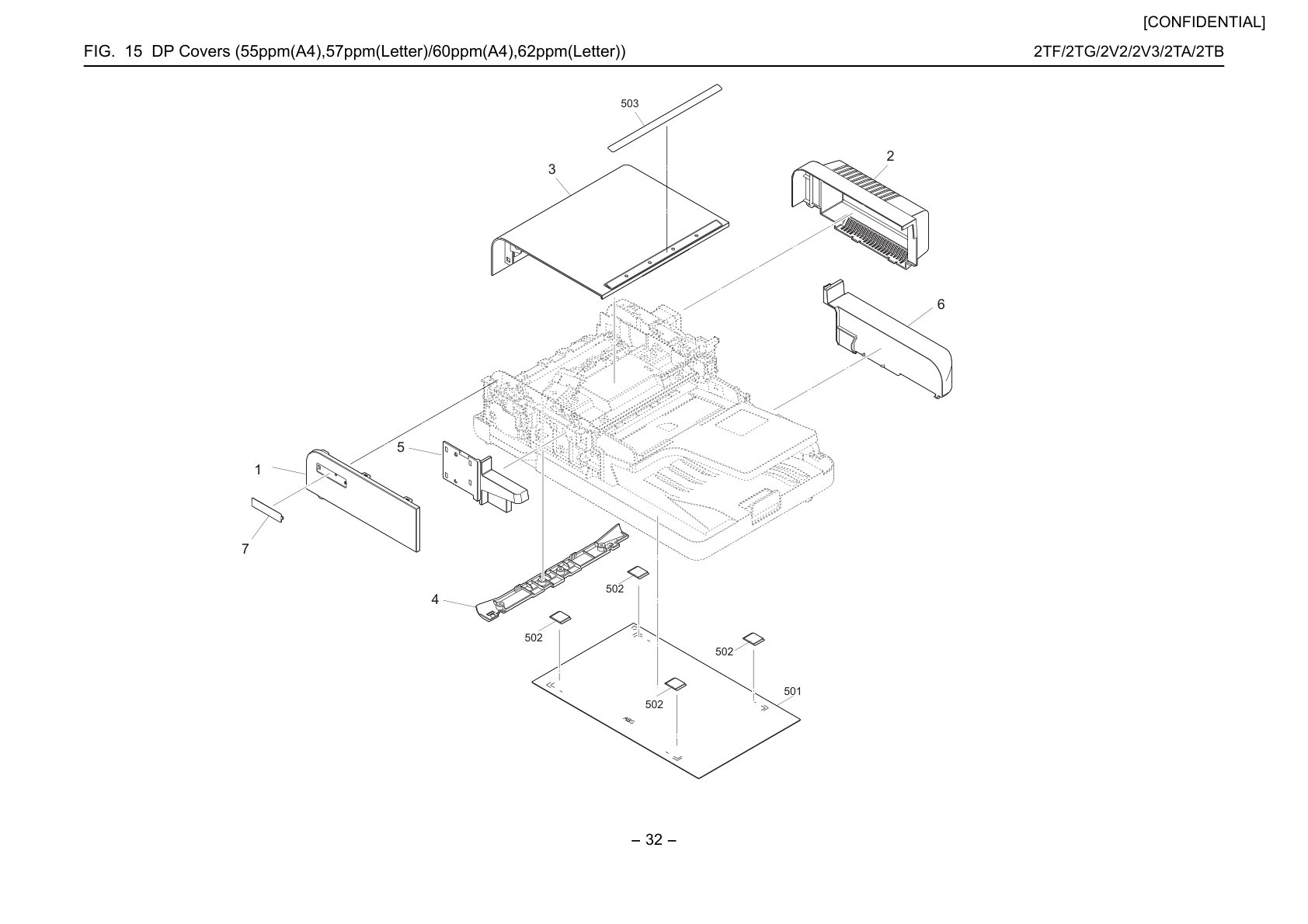

• DP Covers (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

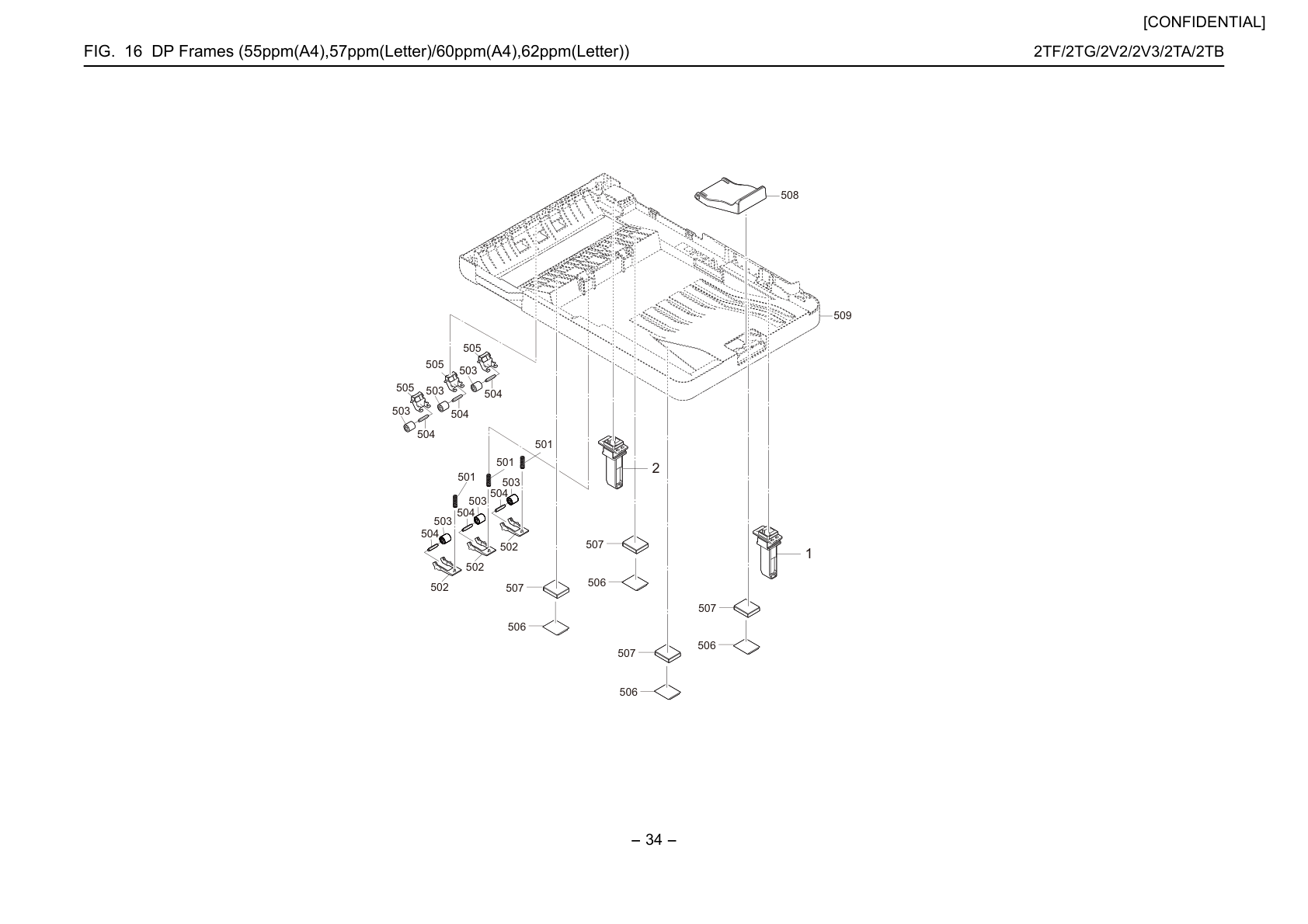

• DP Frames (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

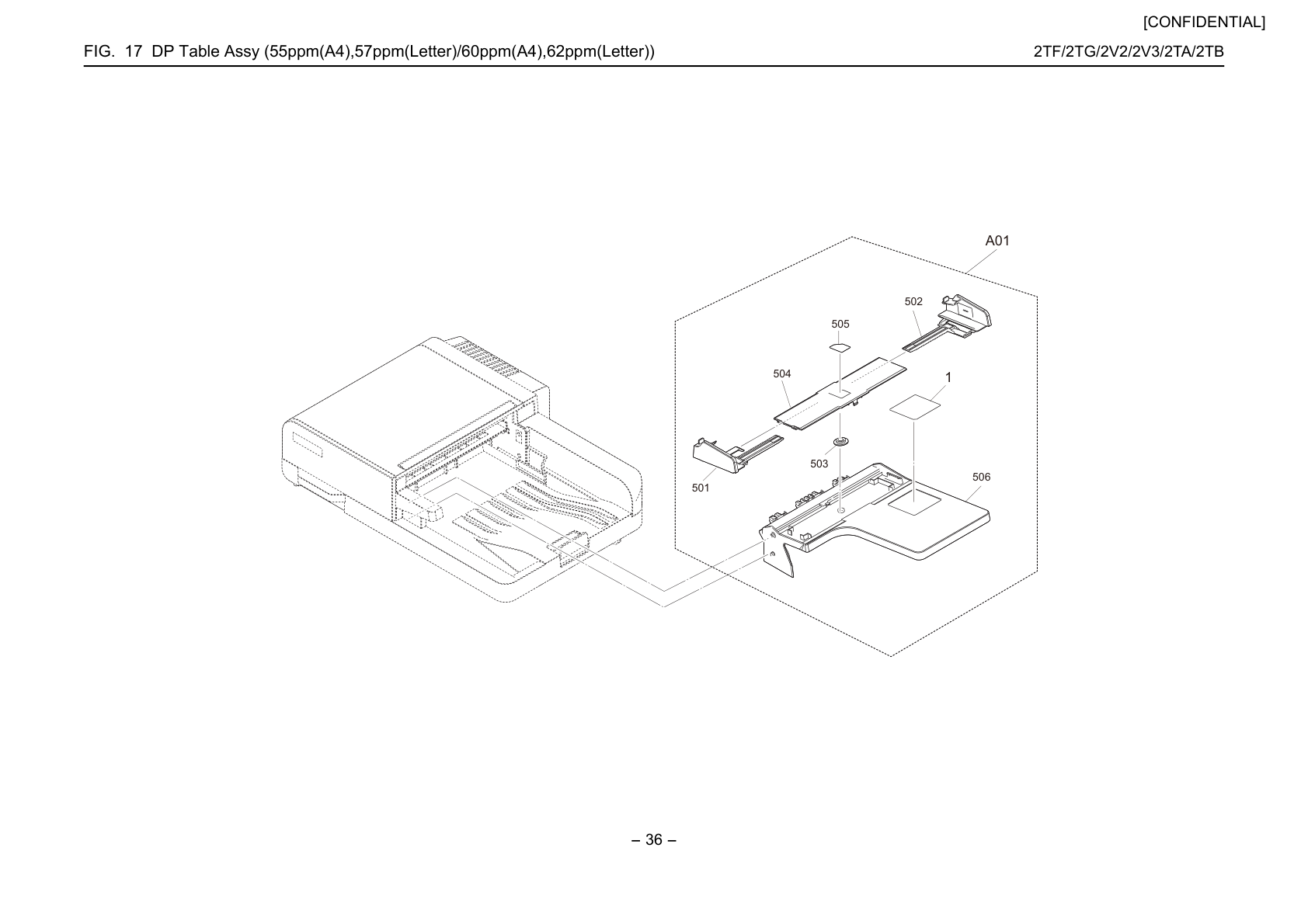

• DP Table Assy ( 55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

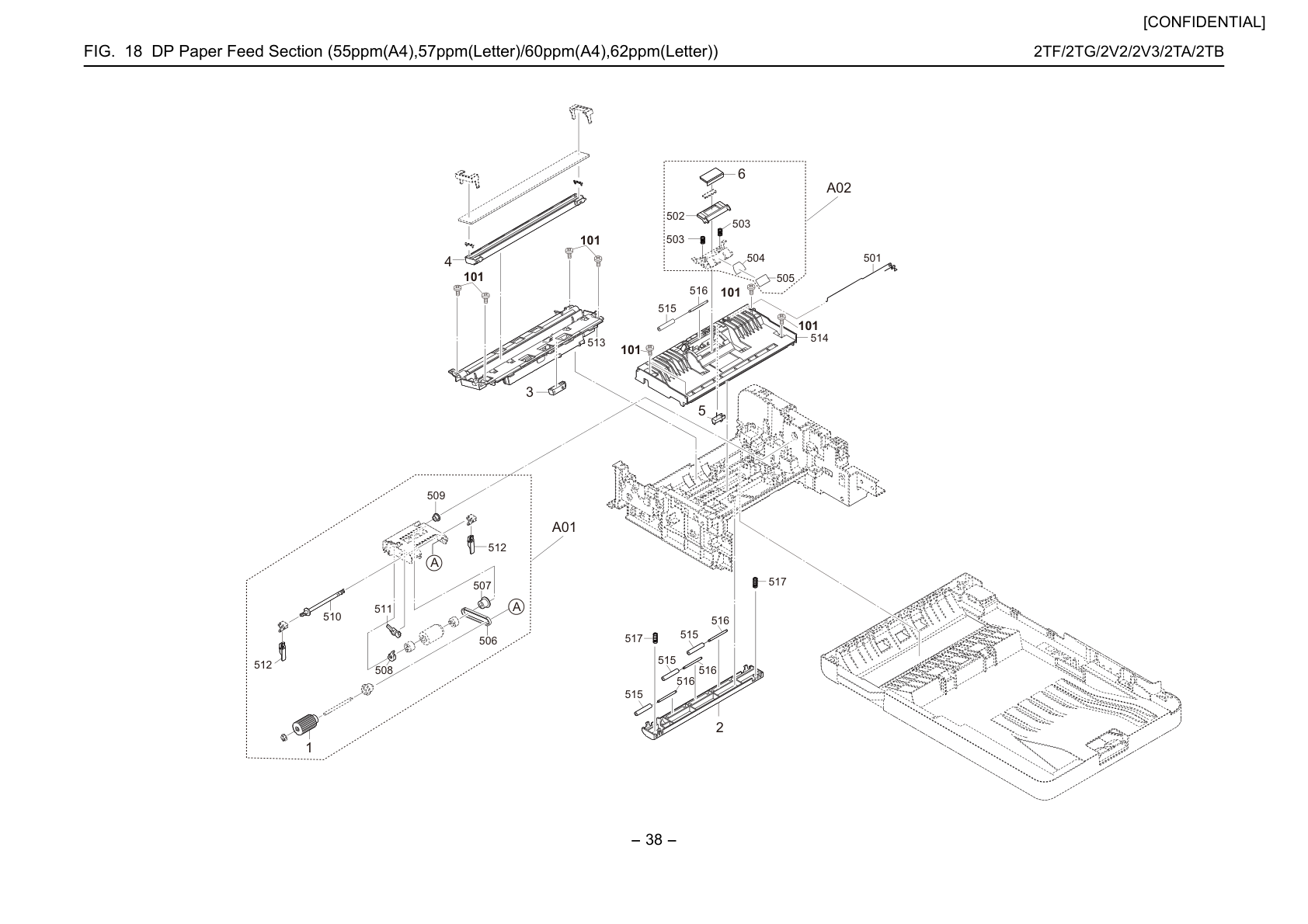

• DP Paper Feed Secti on (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

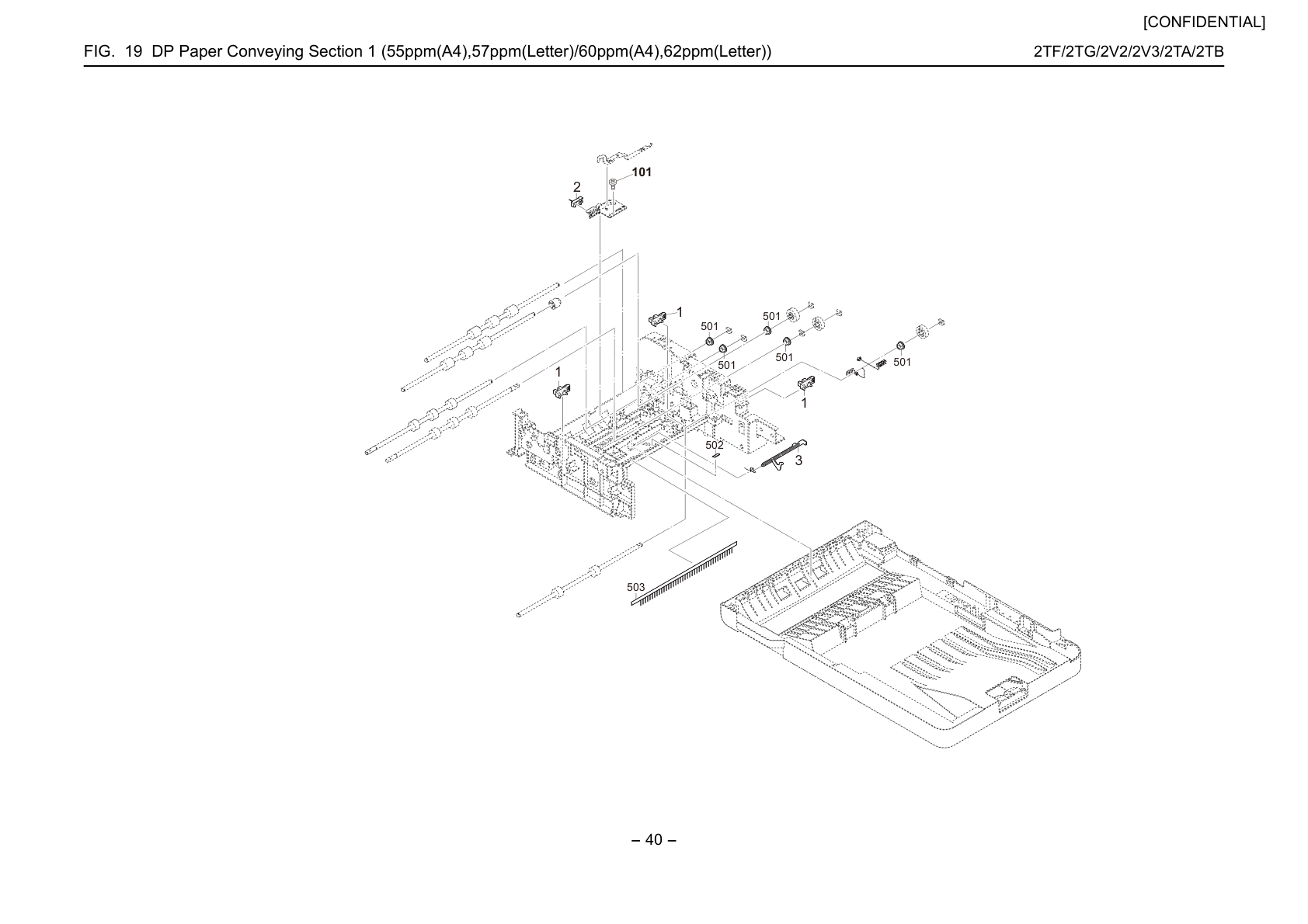

• DP Paper Conveying Section 1 (55ppm(A4), 57ppm(Letter)/60ppm(A4),62ppm(Letter))

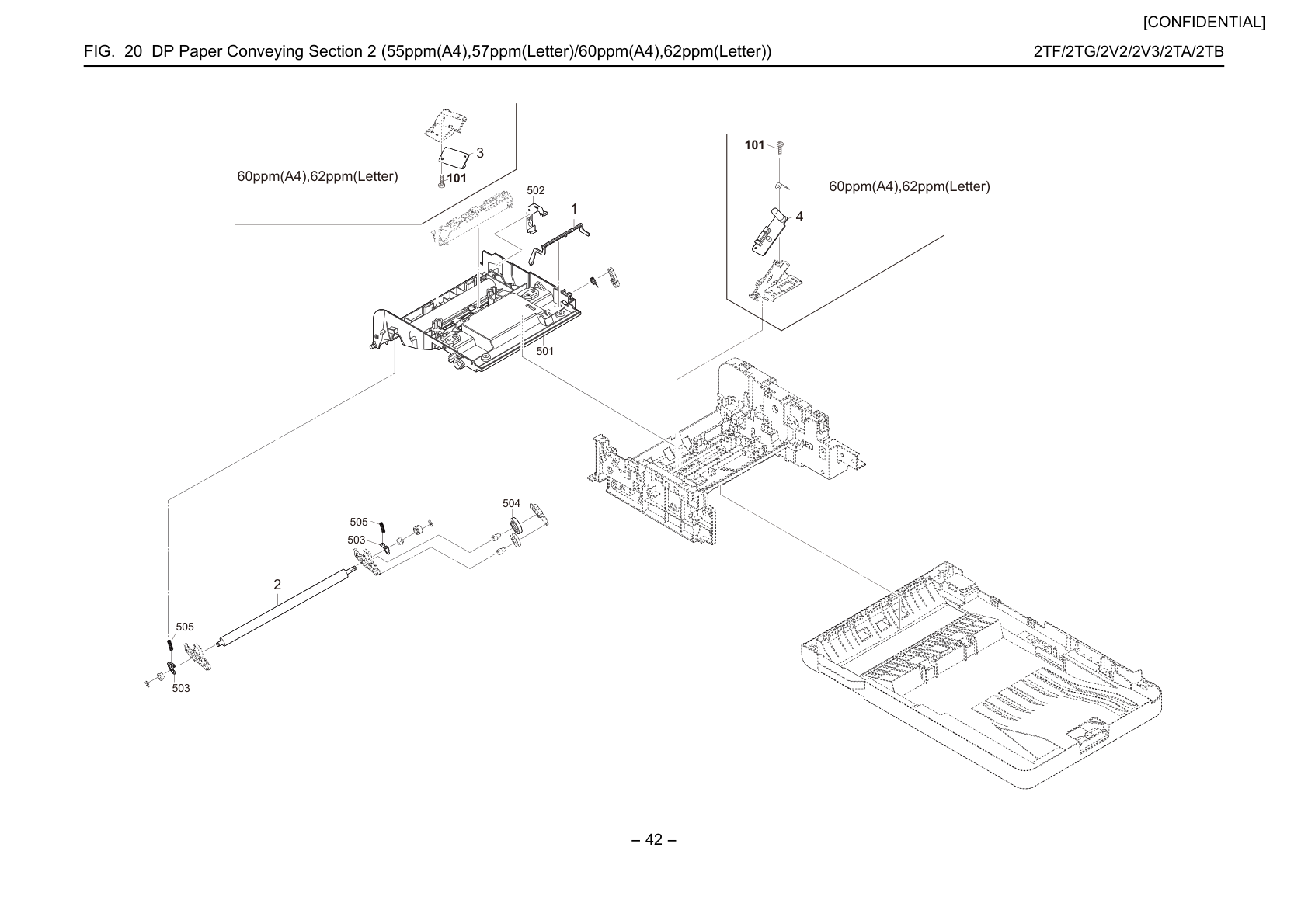

• DP Paper Conveying Section 2 (55ppm(A4), 57ppm(Letter)/60ppm(A 4),62ppm(Letter))

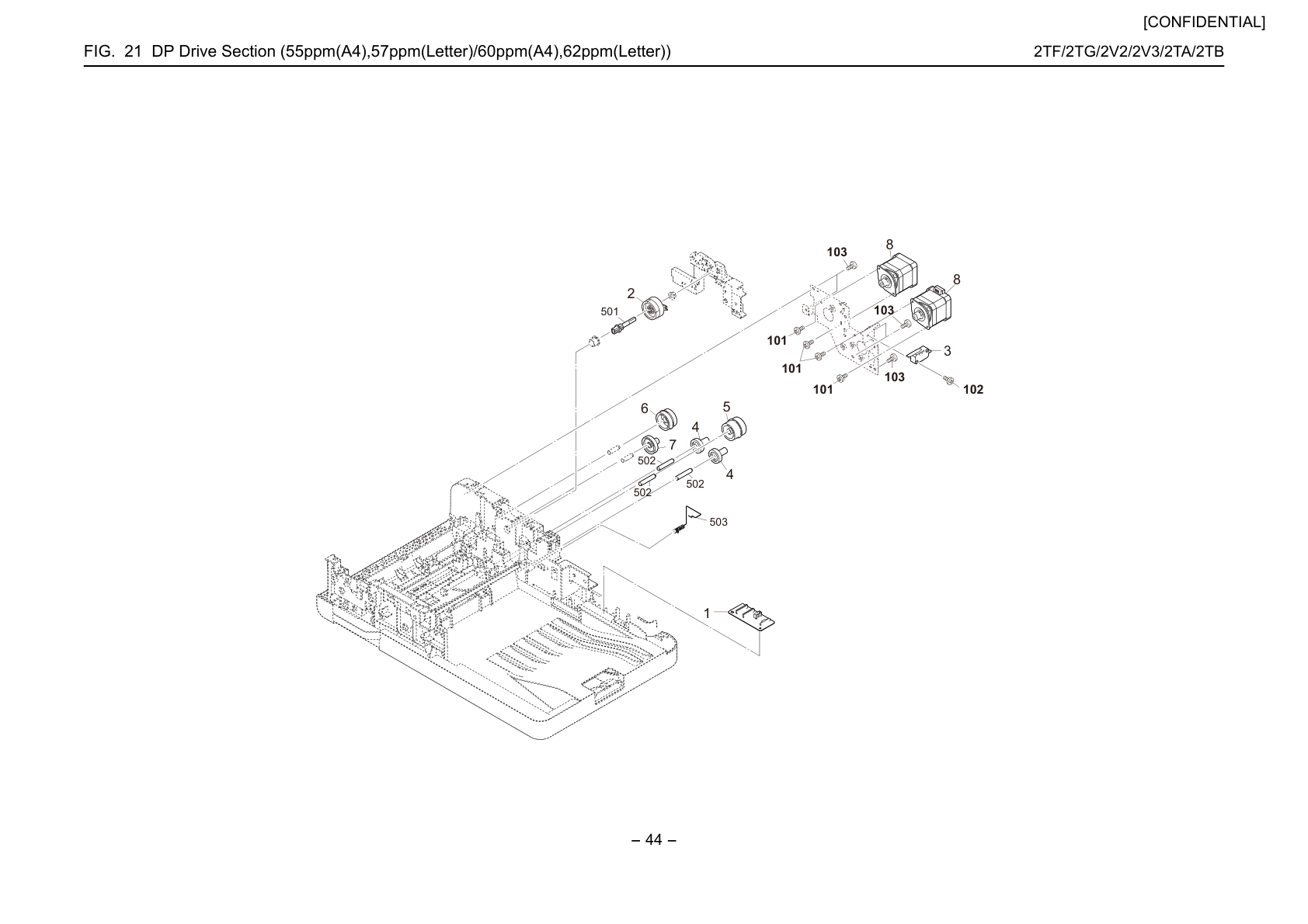

• DP Drive Secti on (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm(L etter))

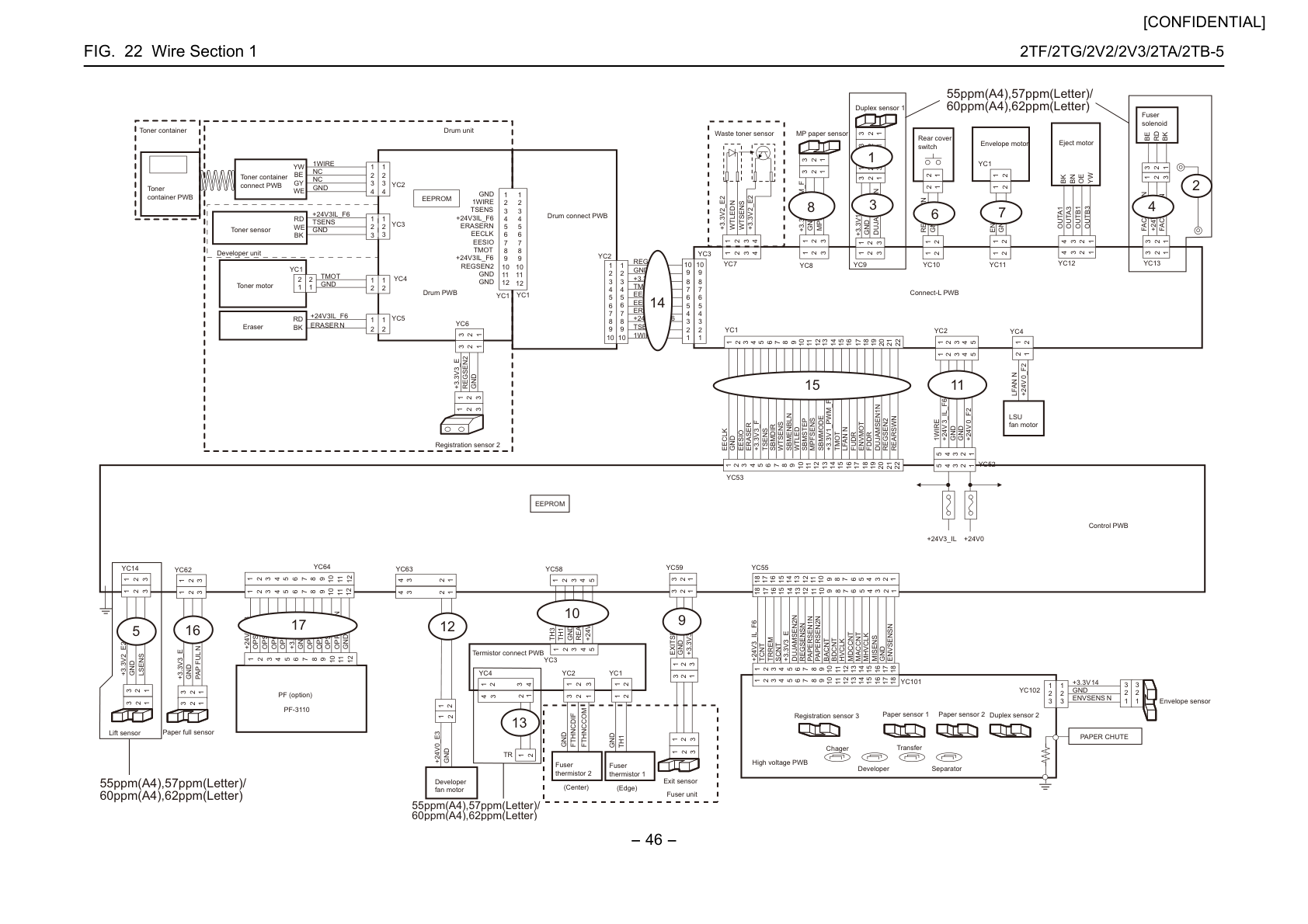

• Wire Section 1

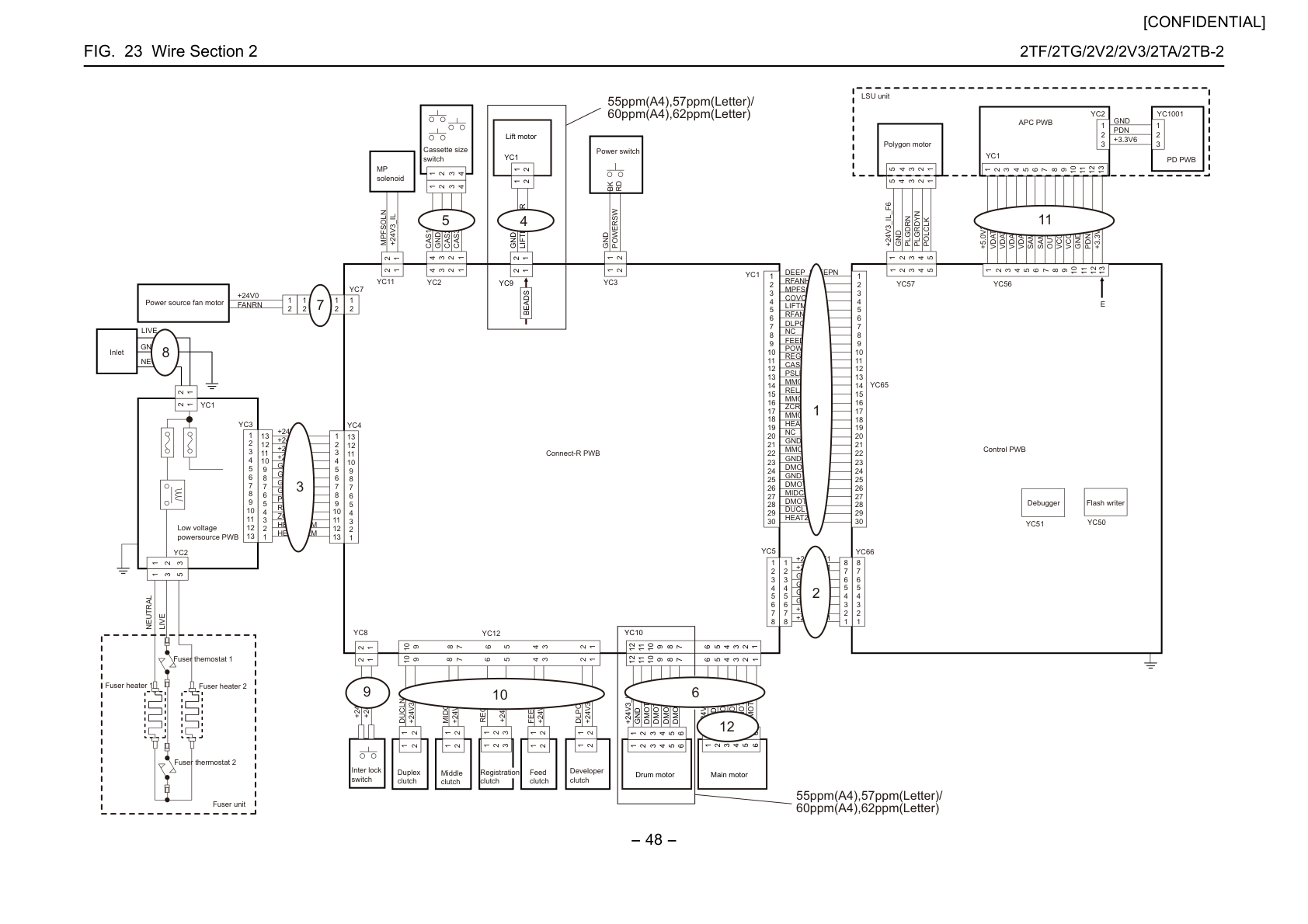

• Wire Section 2

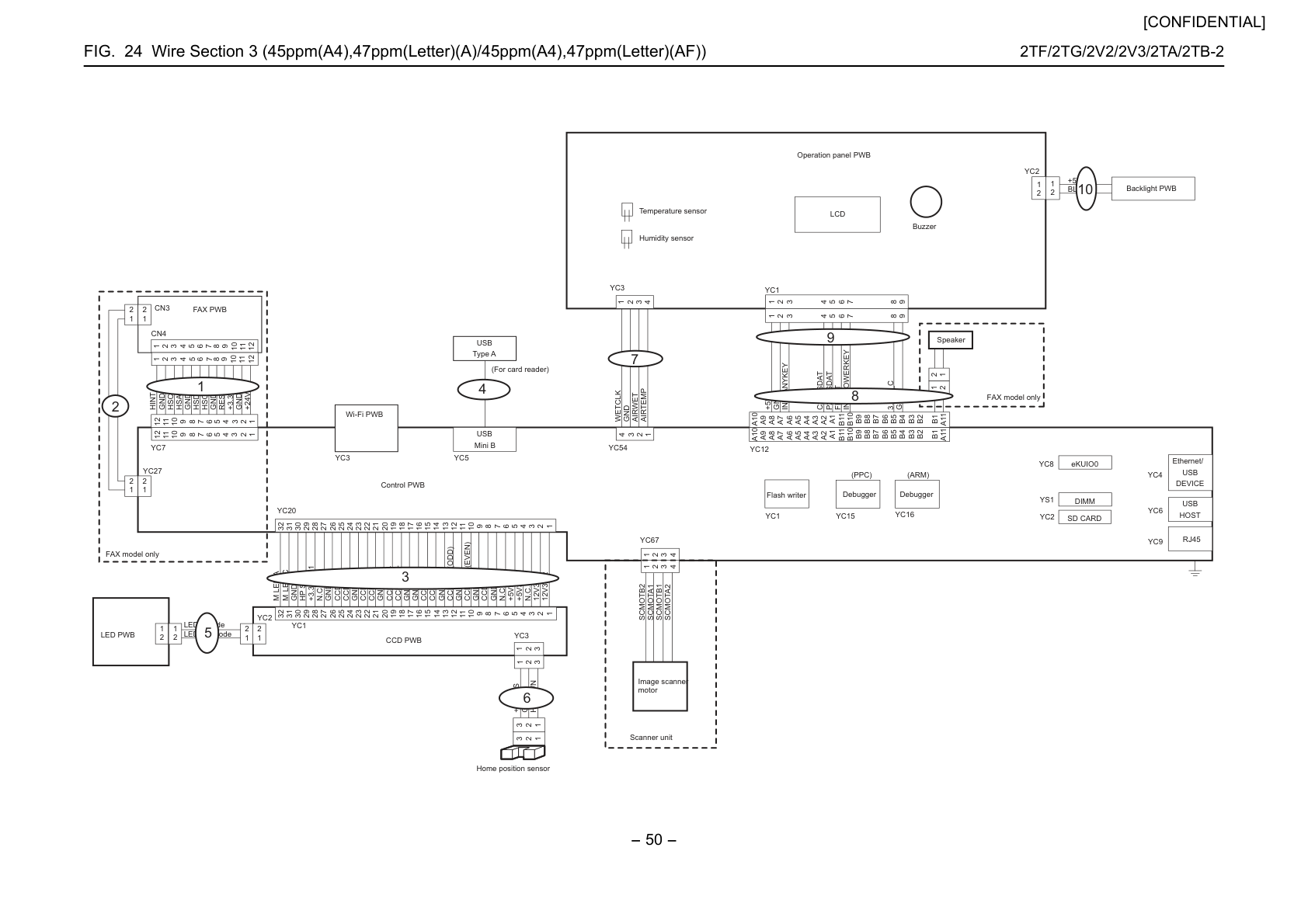

• Wire Secti on 3 (45ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm(L etter)(AF))

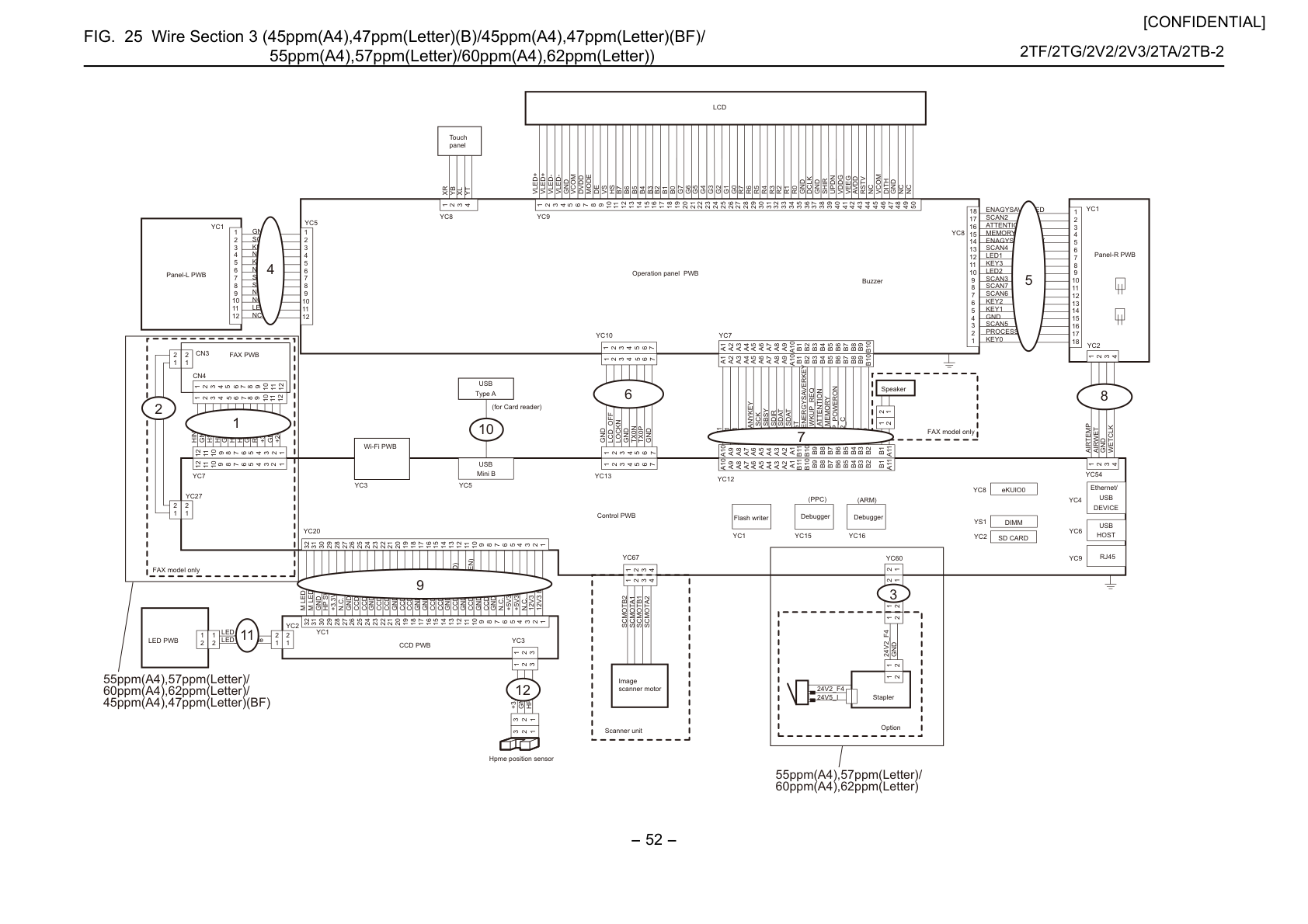

• Wire Secti on 3 (45ppm(A4),47ppm(Letter)(B) /45ppm(A4),47ppm(Letter)(BF)/55ppm(A4), 57ppm(Letter)/60ppm(A 4),62ppm(Letter))

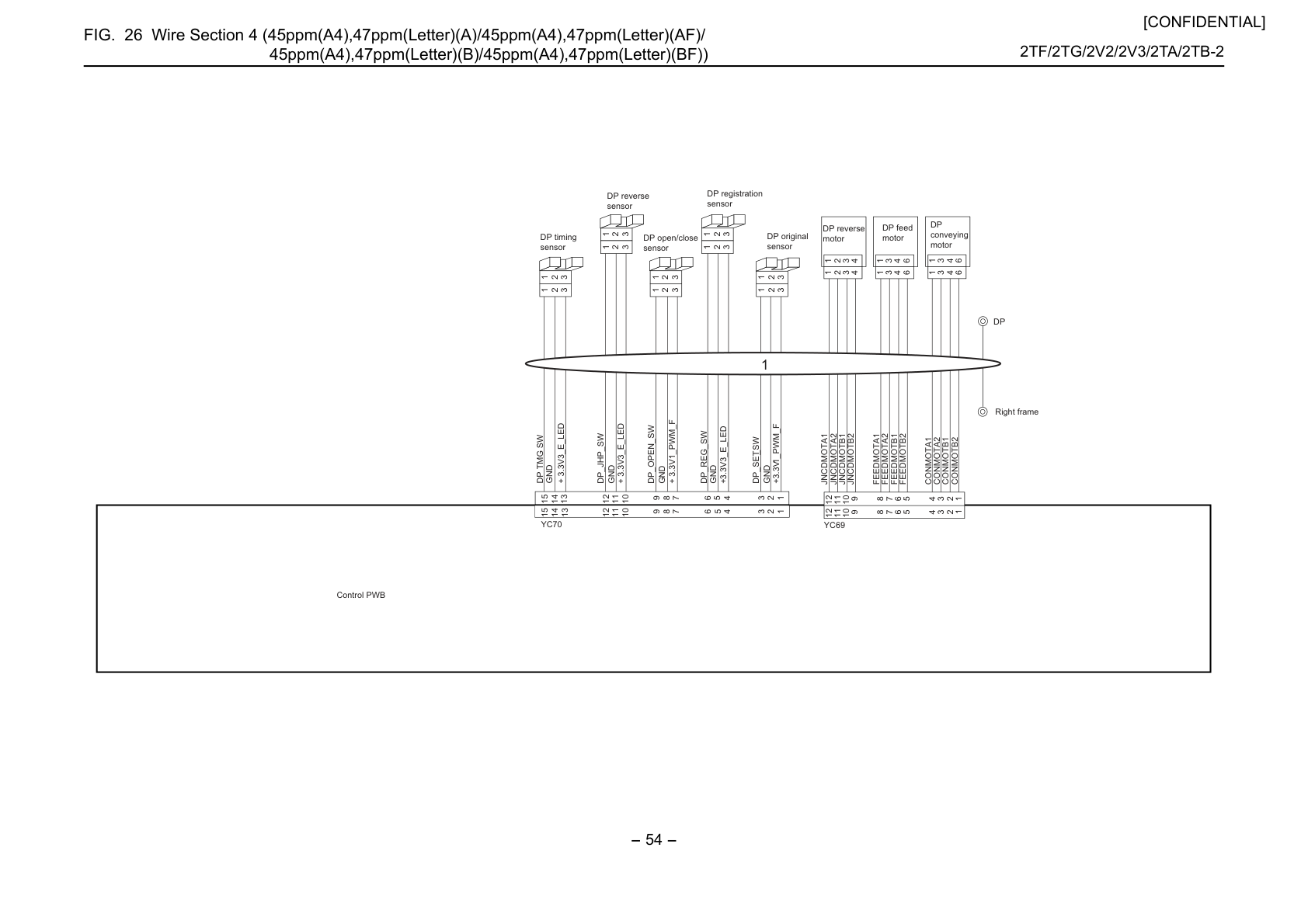

• Wire Secti on 4 (45ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm(Letter)(AF)/45ppm(A4), 47ppm(Letter)(B)/ 45ppm(A4),47ppm(Letter)(BF))

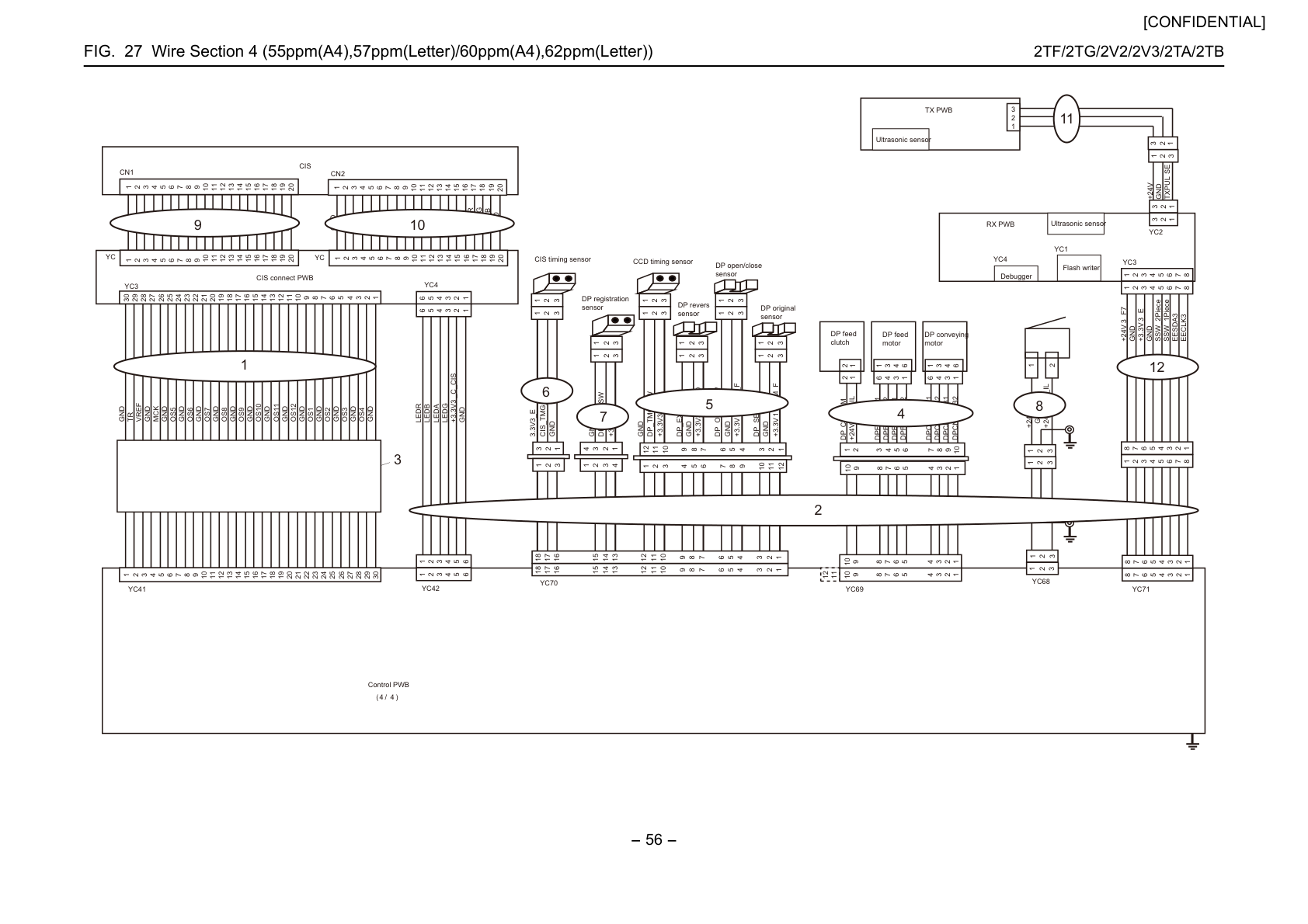

• Wire Sect ion 4 (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm(L etter))

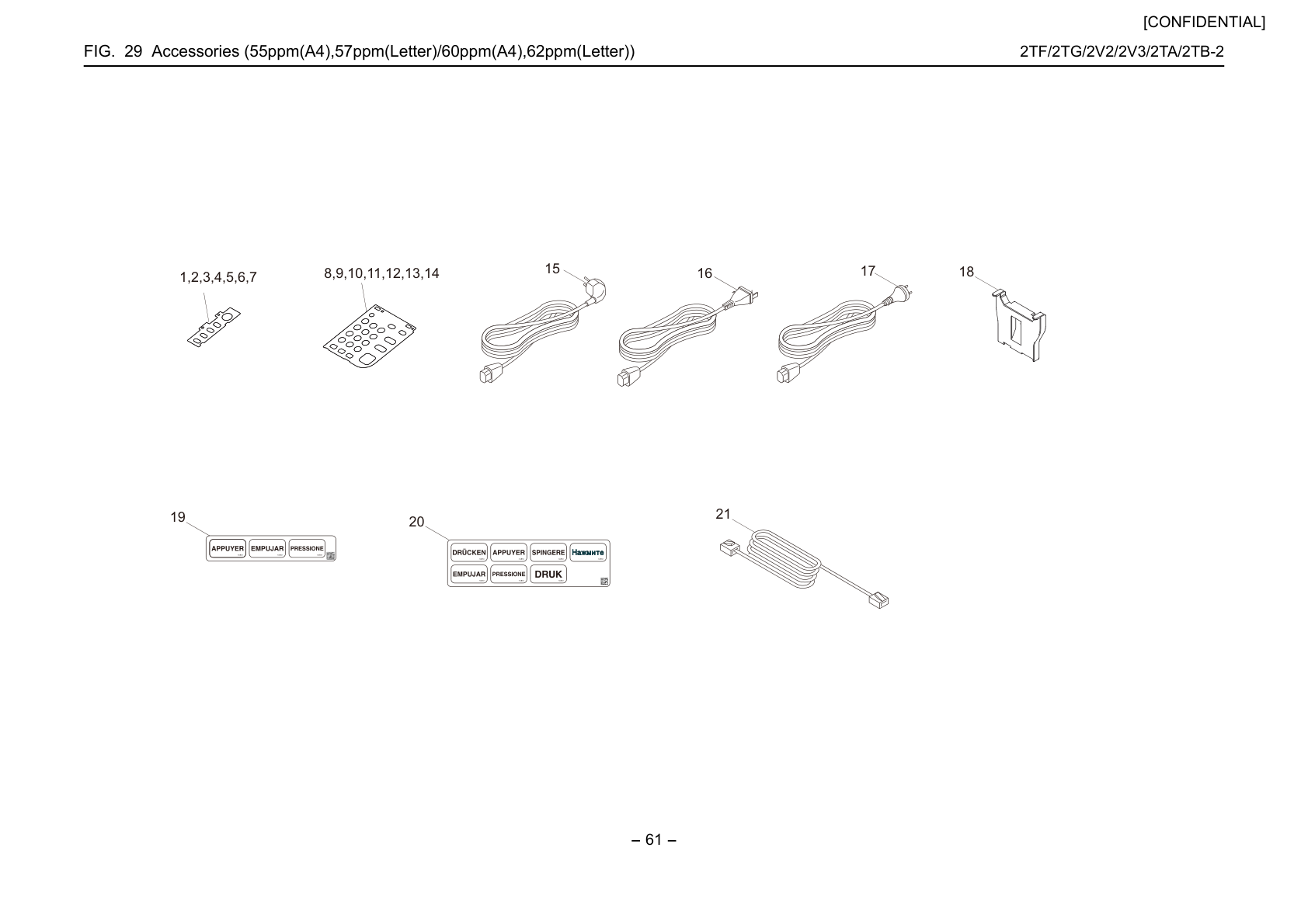

• Accessories (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm(L etter))

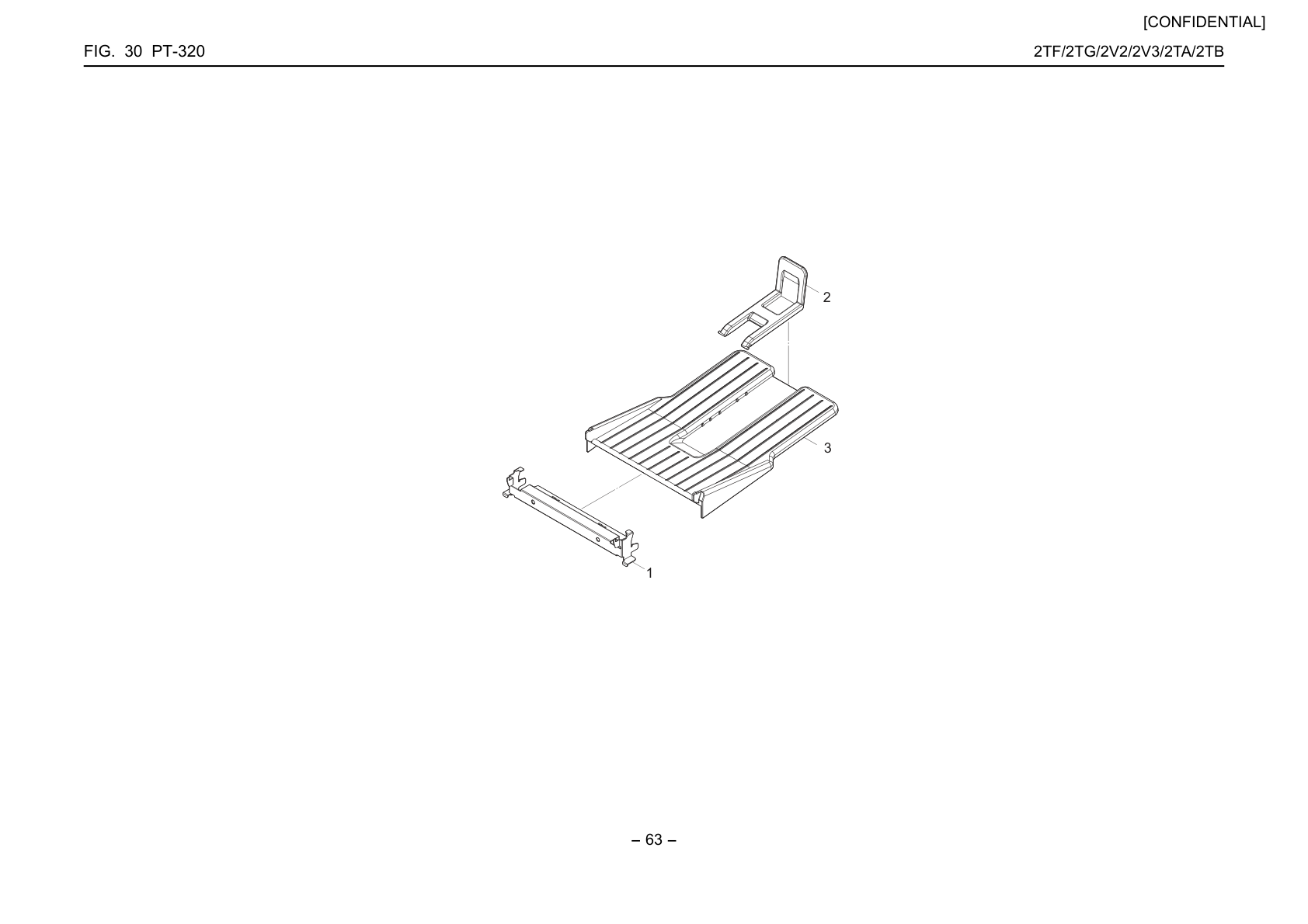

• PT-320
• Paper Feed Section
• Paper Cassette
• Wire Section

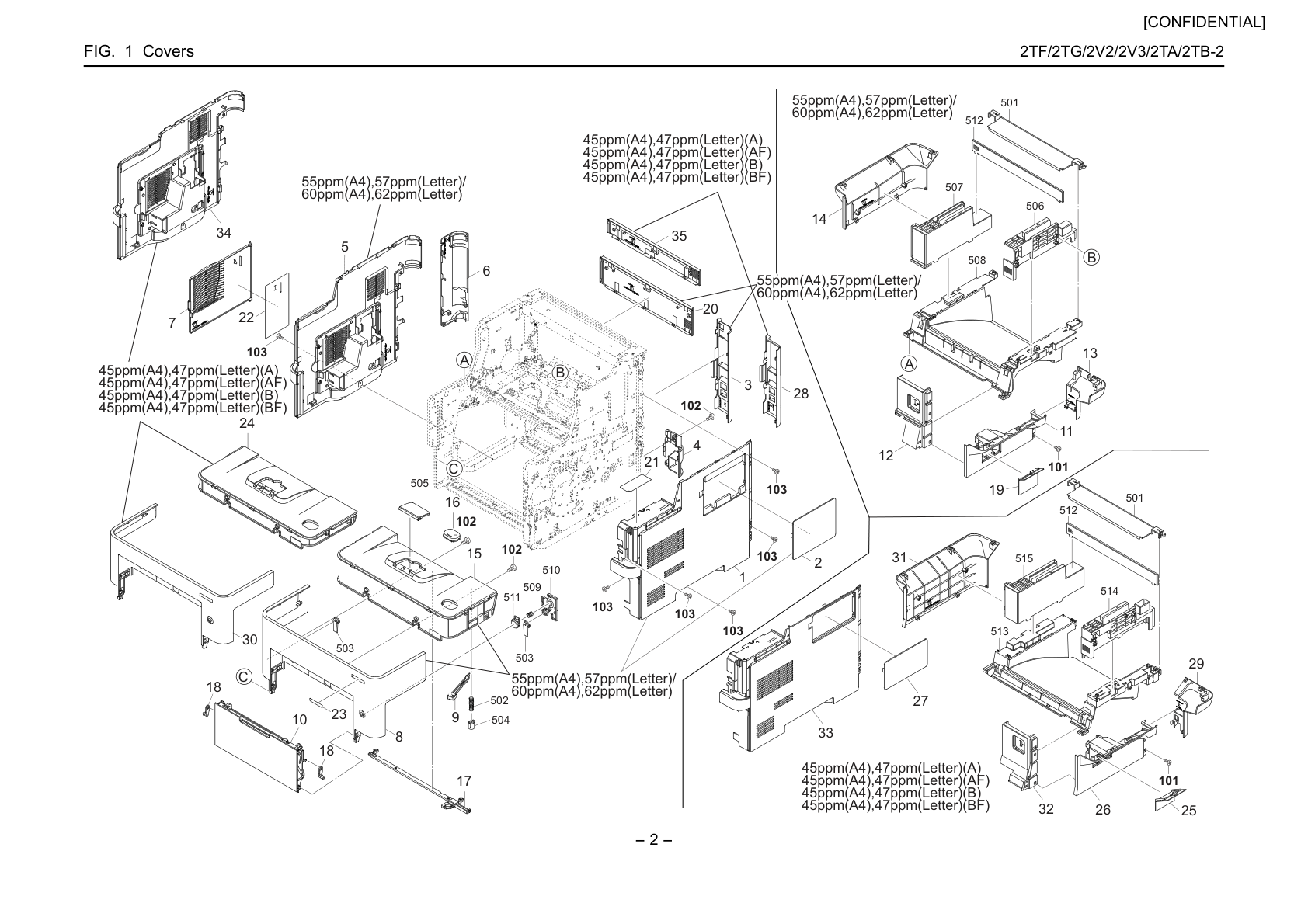

Covers

№	Артикул	Альт. артикул	Описание
1	302TA04080 запросить цену →		COVER RIGHT
2	302TA04180 запросить цену →		COVER SIDE RIGHT
3	302TA04190 запросить цену →		COVER CONTROLLER
4	302TP04220 запросить цену →		COVER RIGHT REAR LOW
5	302TA04090 запросить цену →		COVER LEFT
6	302TP04200 запросить цену →		COVER LEFT REAR
7	302TP04130 запросить цену →		COVER SIDE
8	302TA04030 запросить цену →		COVER FRONT
9	302TA04050 запросить цену →		HOOK LID TOP A
10	302TP94010 запросить цену →		PARTS COVER MPF ASSY SP
11	302TA04120 запросить цену →		COVER RIGHT UP A
12	302TA04130 запросить цену →		COVER RIGHT UP B
13	302TA04200 запросить цену →		COVER CONTROLLER UP
14	302TA04140 запросить цену →		COVER LEFT UP
15	302TA04010 запросить цену →		LID TOP
16	302TA04040 запросить цену →		KEY COVER OPEN
17	302TA04060 запросить цену →		HOOK LID TOP B
18	3V2LV08100 ✓ в наличии		LEVER LINK
19	302TA04230 запросить цену →		COVER WIFI
20	302TP04180 запросить цену →		COVER REAR TOP
21	302LV34210 запросить цену →		LABEL LEVER A
22	302TP04240 запросить цену →		SHEET COVER SIDE
23	302TB34010 запросить цену →		SHEET MACHINE NUMBER
23	302TA34010 запросить цену →		SHEET MACHINE NUMBER
23	302TF34010 запросить цену →		SHEET MACHINE NUMBER
23	302TG34010 запросить цену →		SHEET MACHINE NUMBER
23	302V234010 запросить цену →		SHEET MACHINE NUMBER
23	302V334010 запросить цену →		SHEET MACHINE NUMBER
24	302V304010 запросить цену →		LID TOP
25	302V304160 запросить цену →		COVER WIFI
26	302V304090 запросить цену →		COVER RIGHT UP A
27	302V304150 запросить цену →		COVER SIDE RIGHT
28	302V304140 запросить цену →		COVER CONTROLLER
28	302V204010 запросить цену →		COVER CONTROLLER
29	302V304110 запросить цену →		COVER CONTROLLER UP
30	302V304060 запросить цену →		COVER FRONT
31	302V304040 запросить цену →		COVER LEFT UP
32	302V304100 запросить цену →		COVER RIGHT UP B
33	302V304050 запросить цену →		COVER RIGHT
34	302V304130 запросить цену →		COVER LEFT

Accessories (45ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm(Letter)(AF)/45ppm(A4), 47ppm(Letter)(B)/45ppm(A4),47ppm(Letter)(BF)

№	Артикул	Альт. артикул	Описание
2	302T694070 ✓ в наличии		PARTS PWB ASSY CONNECT-L SP
2	302T994040 ✓ в наличии		PARTS PWB ASSY CONNECT-L SP
3	302GR44080 ✓ в наличии		FAN LSU 60-25
4	7SP01000006+H01 ✓ в наличии		SW.PUSH
5	302LV11240 ✓ в наличии		GUIDE CONTAINER
6	302HN44010 ✓ в наличии		FAN MOTOR
7	302LV94220 ✓ в наличии		PARTS PWB ASSY TH CONNECT SP
7	302TP94030 запросить цену →		PARTS PWB ASSY TH CONNECT SP
8	302TA94100 запросить цену →		PARTS PWB ASSY CONNECT-R SP
8	302V394050 ✓ в наличии		PARTS PWB ASSY CONNECT-R SP
9	302TB94010 запросить цену →		PARTS PWB ASSY CONTROLLER SP
9	302TB94020 ✓ в наличии		PARTS PWB ASSY CONTROLLER SP EU
9	302TA94040 запросить цену →		PARTS PWB ASSY CONTROLLER SP
9	302TA94050 запросить цену →		PARTS PWB ASSY CONTROLLER SP EU
9	302TF94020 ✓ в наличии		PARTS PWB ASSY CONTROLLER SP EU
9	302TG94020 запросить цену →		PARTS PWB ASSY CONTROLLER SP
9	302TG94030 запросить цену →		PARTS PWB ASSY CONTROLLER SP EU
9	302V294010 запросить цену →		PARTS PWB ASSY CONTROLLER SP
9	302V294020 запросить цену →		PARTS PWB ASSY CONTROLLER SP EU
9	302V394020 запросить цену →		PARTS PWB ASSY CONTROLLER SP
9	302V394030 ✓ в наличии		PARTS PWB ASSY CONTROLLER SP EU
11	302LV94210 ✓ в наличии		PARTS PWB ASSY SWITCH SP
13	302TA94110 запросить цену →		PARTS UNIT LOW VOLTAGE 100V SP
13	302TA94120 запросить цену →		PARTS UNIT LOW VOLTAGE 200V SP
13	302T694100 запросить цену →		PARTS UNIT POWER SUPPLY 120 SP
13	302T694110 ✓ в наличии		PARTS UNIT POWER SUPPLY 230 SP
14	302TA93010 ✓ в наличии		LK-3290
14	302V393010 ✓ в наличии		LK-3260
15	302TA02060 запросить цену →		SHEET TRANSFORMER
16	303PA94011 ✓ в наличии		PARTS FAX UNIT E SP
16	302R794340 запросить цену →		PARTS FAX UNIT U SP
16	302R794330 запросить цену →		PARTS FAX UNIT J SP
17	302F939082 запросить цену →		SCREW BOX
18	3V2LV02990 ✓ в наличии		COVER SENSOR
19	302LV94350 запросить цену →		PARTS FAN MOTOR SP

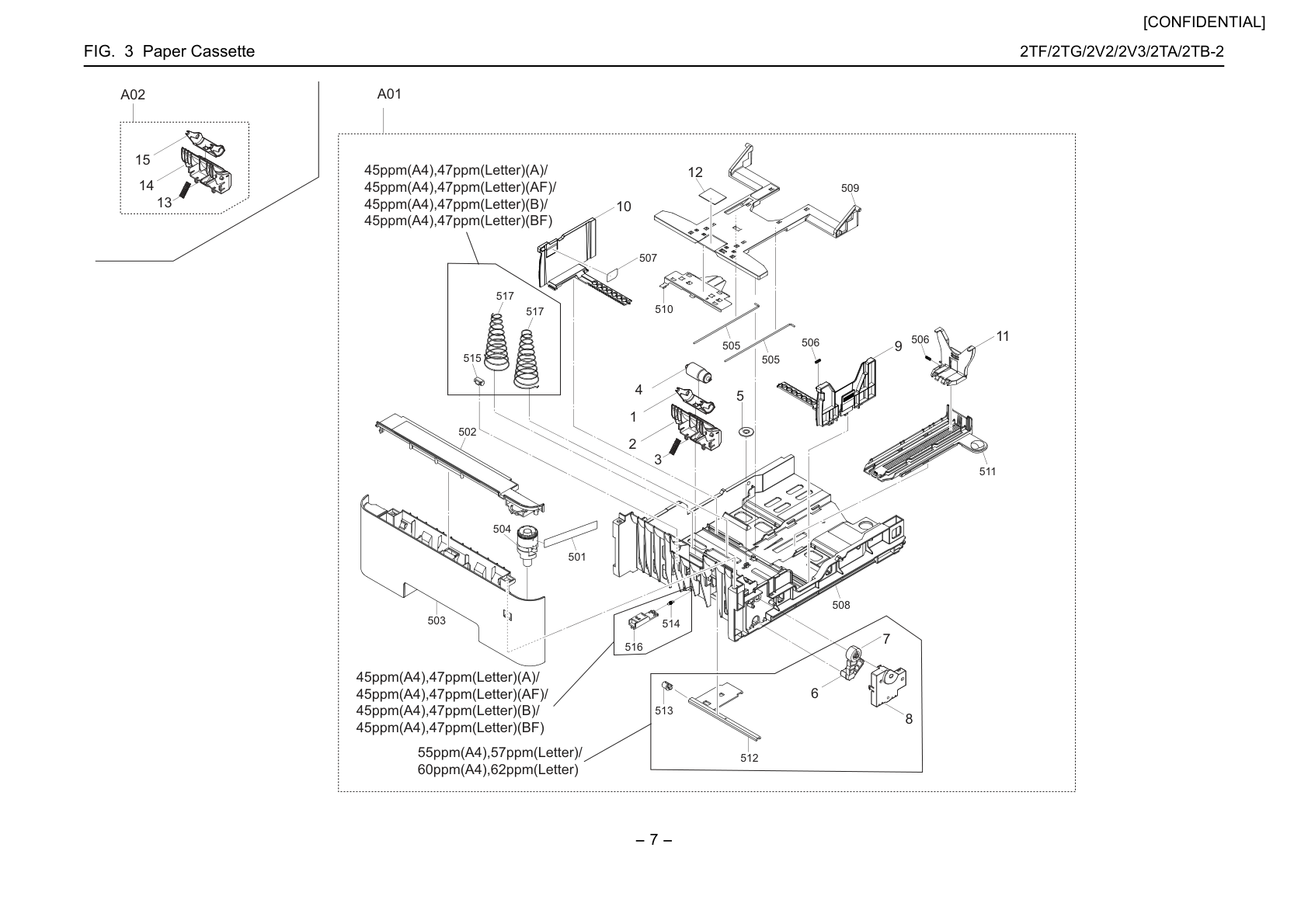

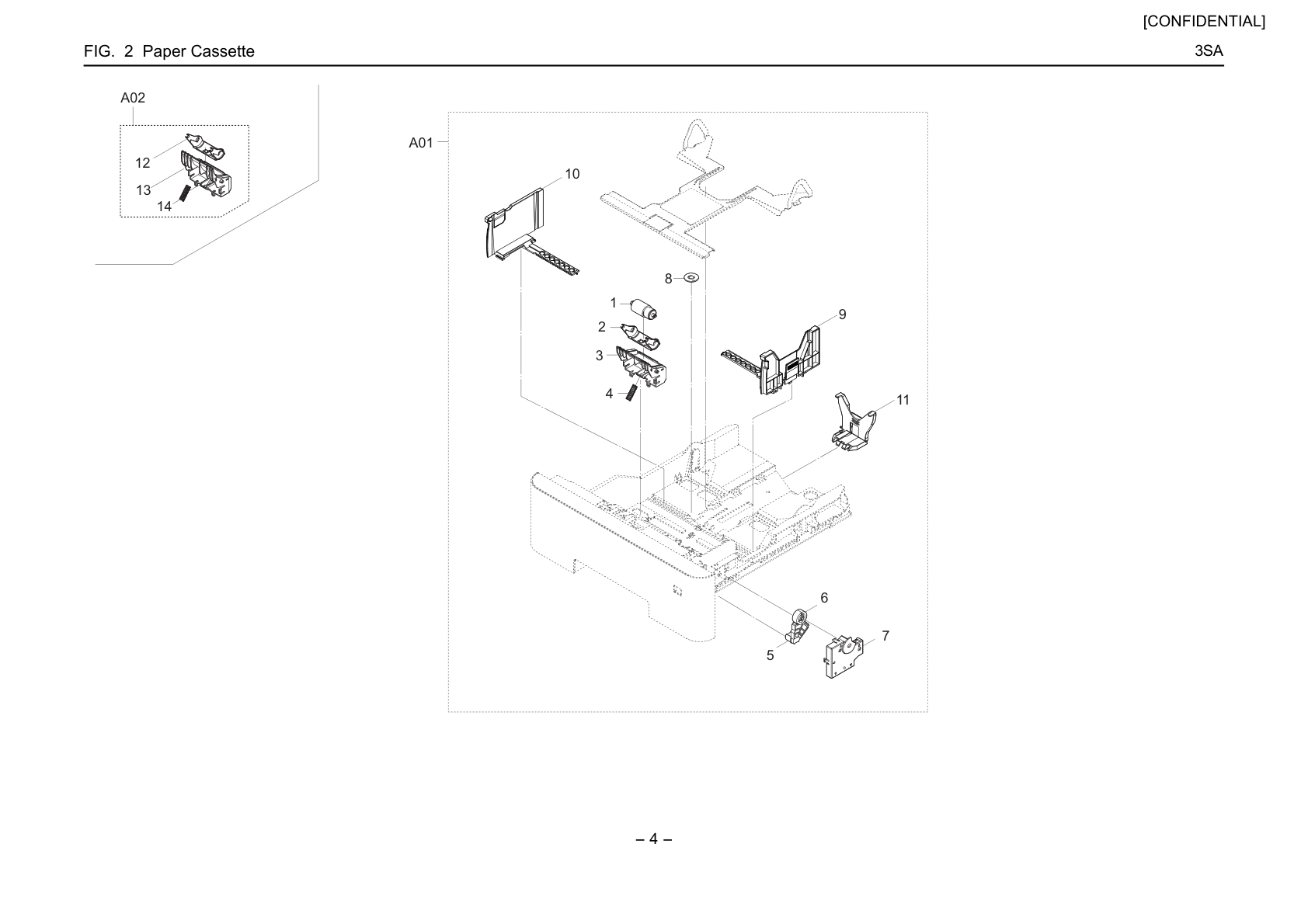

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	302TP93011 ✓ в наличии		CT-3230
A01	302TT93011 запросить цену →		CT-3200
1	3V2LV09311 запросить цену →		HOLDER RETARD B
2	302LV09340 ✓ в наличии		GUIDE RETARD C
3	302LV09330 ✓ в наличии		SPRING RETARD B
4	302F909171 ✓ в наличии		RETARD ROLLER ASSY
5	5MVG127DN071 ✓ в наличии		GEAR CASSETTE /A-49 CASSETTE A4
6	302LV09241 запросить цену →		GEAR Z48S LIFT
7	302LV09220 ✓ в наличии		GEAR Z15S JOINT
8	302LV09201 ✓ в наличии		COVER LIFT GEAR
9	302LV09351 запросить цену →		CURSOR RIGHT B
10	302LV09070 запросить цену →		CURSOR LEFT
11	3V2P709150 запросить цену →		CURSOR END
12	302F909211 запросить цену →		PAD BOTTOM
A02	302LV94480 ✓ в наличии		PARTS HOLDER RETARD B SET SP
13	302LV09330 ✓ в наличии		SPRING RETARD B
14	302LV09340 ✓ в наличии		GUIDE RETARD C
15	3V2LV09311 запросить цену →		HOLDER RETARD B

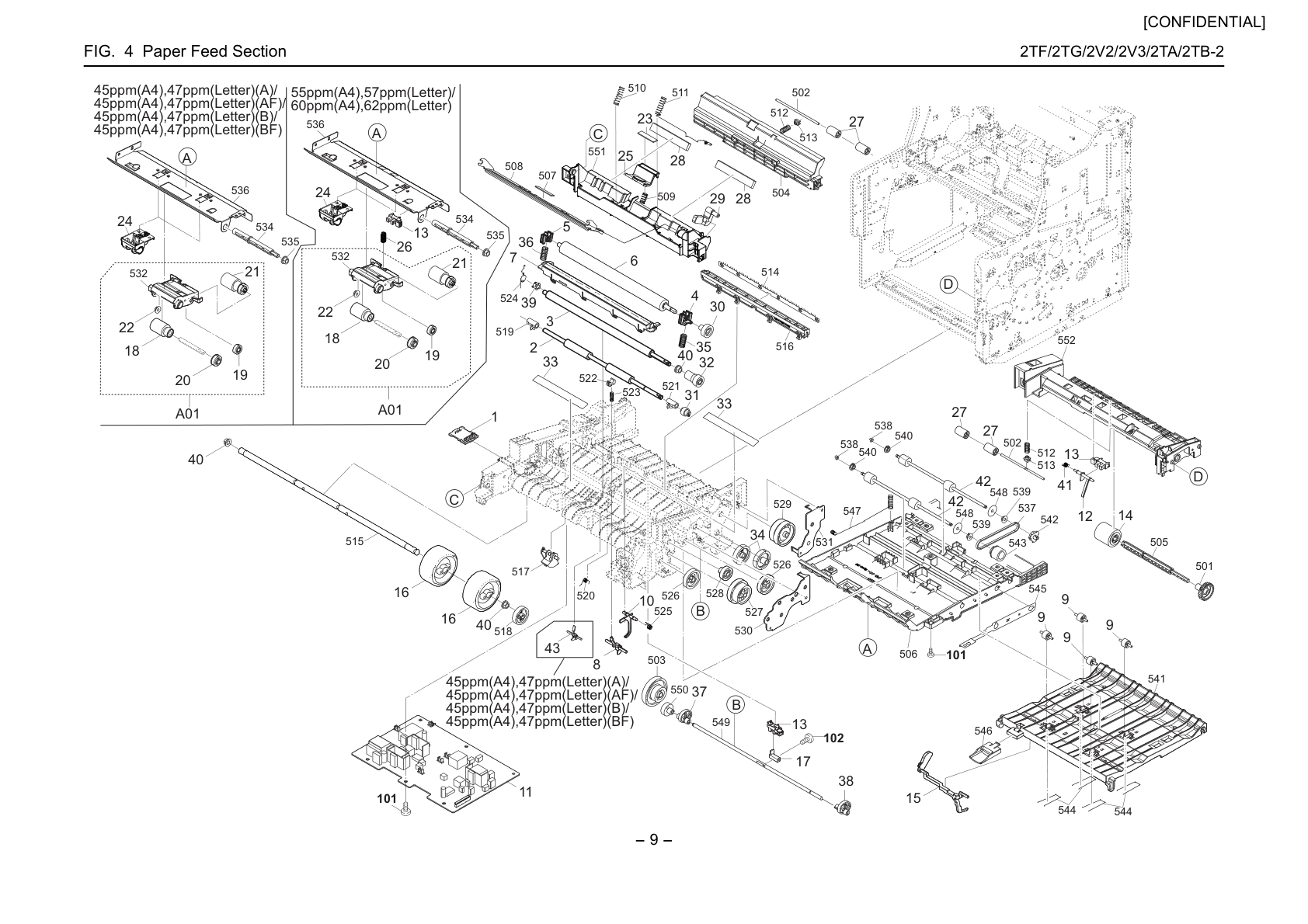

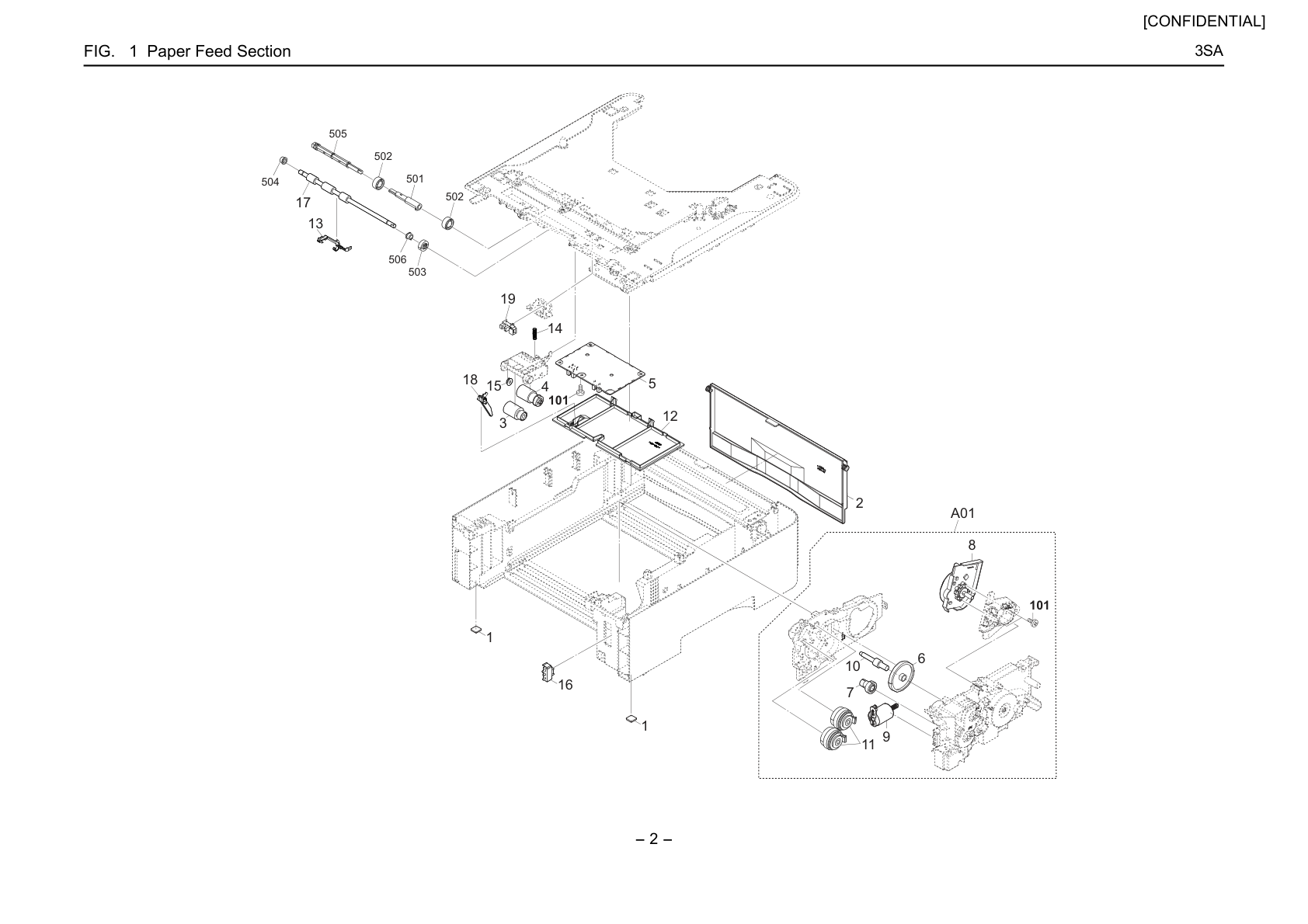

Paper Feed Section

№	Артикул	Альт. артикул	Описание
1	302T694080 ✓ в наличии
1	302T694080 ✓ в наличии
2	302LV94170 ✓ в наличии
3	302LV94180 ✓ в наличии
4	302F924190 ✓ в наличии
5	302LV24360 ✓ в наличии
6	302LV94130 ✓ в наличии
7	302LV94261 ✓ в наличии
7	302LV94330 запросить цену →
8	302LV24100 ✓ в наличии		( ACTUATOR )
9	302LV24760 ✓ в наличии
11	302LV94060 ✓ в наличии
11	302L294030 ✓ в наличии
12	302LV08180 ✓ в наличии
13	303M894260 ✓ в наличии
13	303M894260 ✓ в наличии
14	302HS08260 ✓ в наличии
15	302LV29090 ✓ в наличии
16	302NM24010 ✓ в наличии
17	302LV24450 запросить цену →		( ACTUATOR )
A01	302LV94270 ✓ в наличии
18	302F906230 ✓ в наличии
19	302F906030 запросить цену →
20	302F906280 запросить цену →
21	302HN06080 ✓ в наличии
22	302K306460 запросить цену →
23	302F908250 ✓ в наличии
24	3V2LV06030 ✓ в наличии
25	3V2LV08070 ✓ в наличии
26	3V2LV06090 ✓ в наличии
27	3V2LV08210 ✓ в наличии
28	302LV08220 запросить цену →
29	3V2LV08090 запросить цену →
30	302LV24140 ✓ в наличии
31	302LV24150 ✓ в наличии
32	302LV24160 ✓ в наличии
33	302LV24220 ✓ в наличии
34	302HS31140 ✓ в наличии
35	302LV24280 ✓ в наличии
36	302LV24290 запросить цену →
37	3V2LV24440 ✓ в наличии
38	3V2LV24510 ✓ в наличии
39	302LV24520 ✓ в наличии
40	302H702590 ✓ в наличии
41	302LV08201 ✓ в наличии

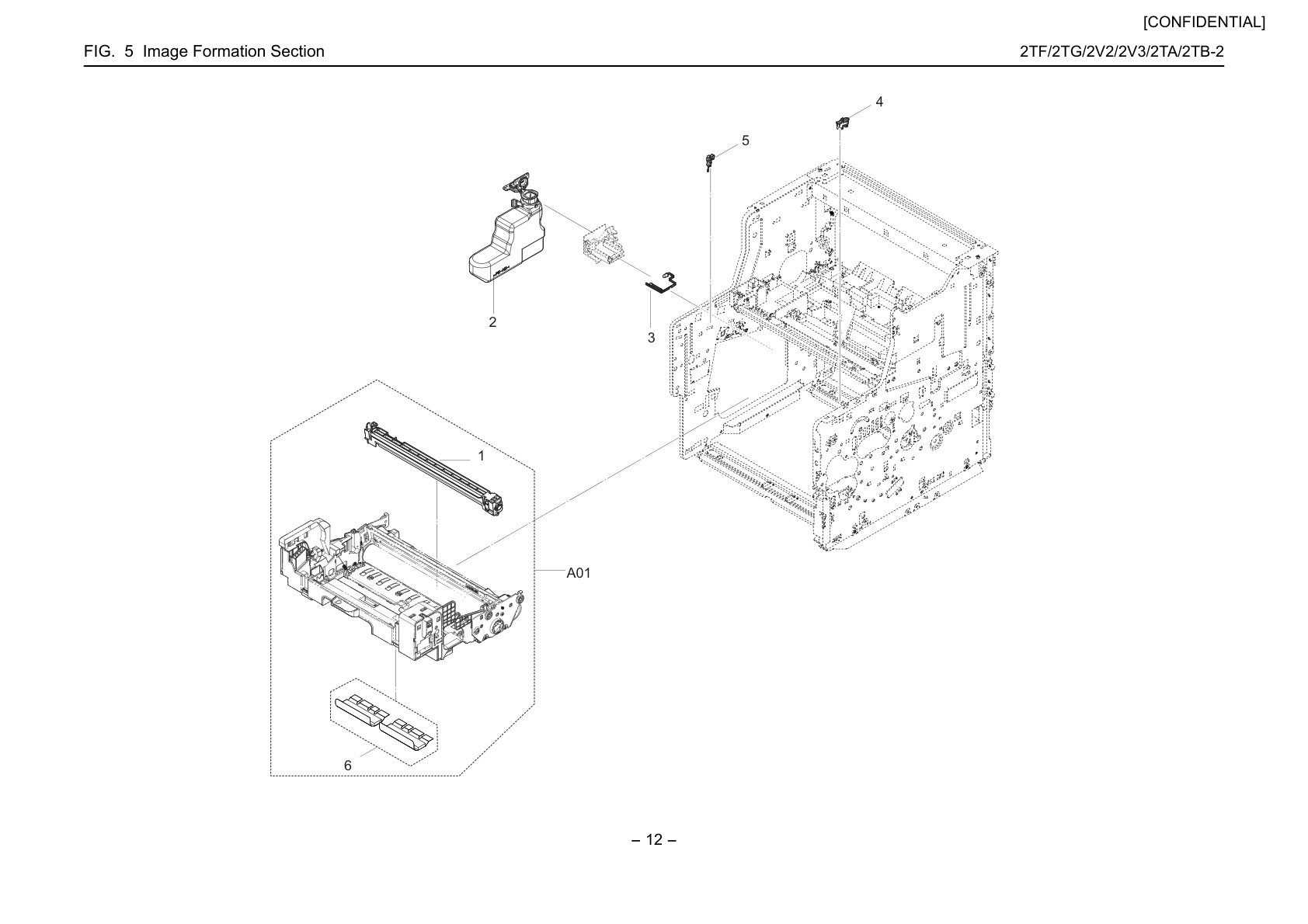

Image Formation Section

№	Артикул	Альт. артикул	Описание
A01	302T693031 ✓ в наличии		DK-3190(E)
A01	302T693041 запросить цену →		DK-3192(U)
A01	302T693061 запросить цену →		DK-3194(AO)
A01	302V393020 ✓ в наличии		DK-3180(E)
A01	302T993061 ✓ в наличии		DK-3170(E)
A01	302T993091 запросить цену →		DK-3174(AO)
A01	302T993071 запросить цену →		DK-3172(U)
A01	302T993081 запросить цену →		DK-3171(J)
1	302LV93011 ✓ в наличии		MC-3100
6	302LV94460 запросить цену →		PARTS SHEET DRUM CUSHION SET SP
2	302LV93020 ✓ в наличии		WT-3100
3	302LV94121 ✓ в наличии		PARTS TONER FULL DETECT ASSY SP
4	302LV02110 ✓ в наличии		STOPPER PROCESS
5	302LV02200 ✓ в наличии		STOPPER PROCESS L

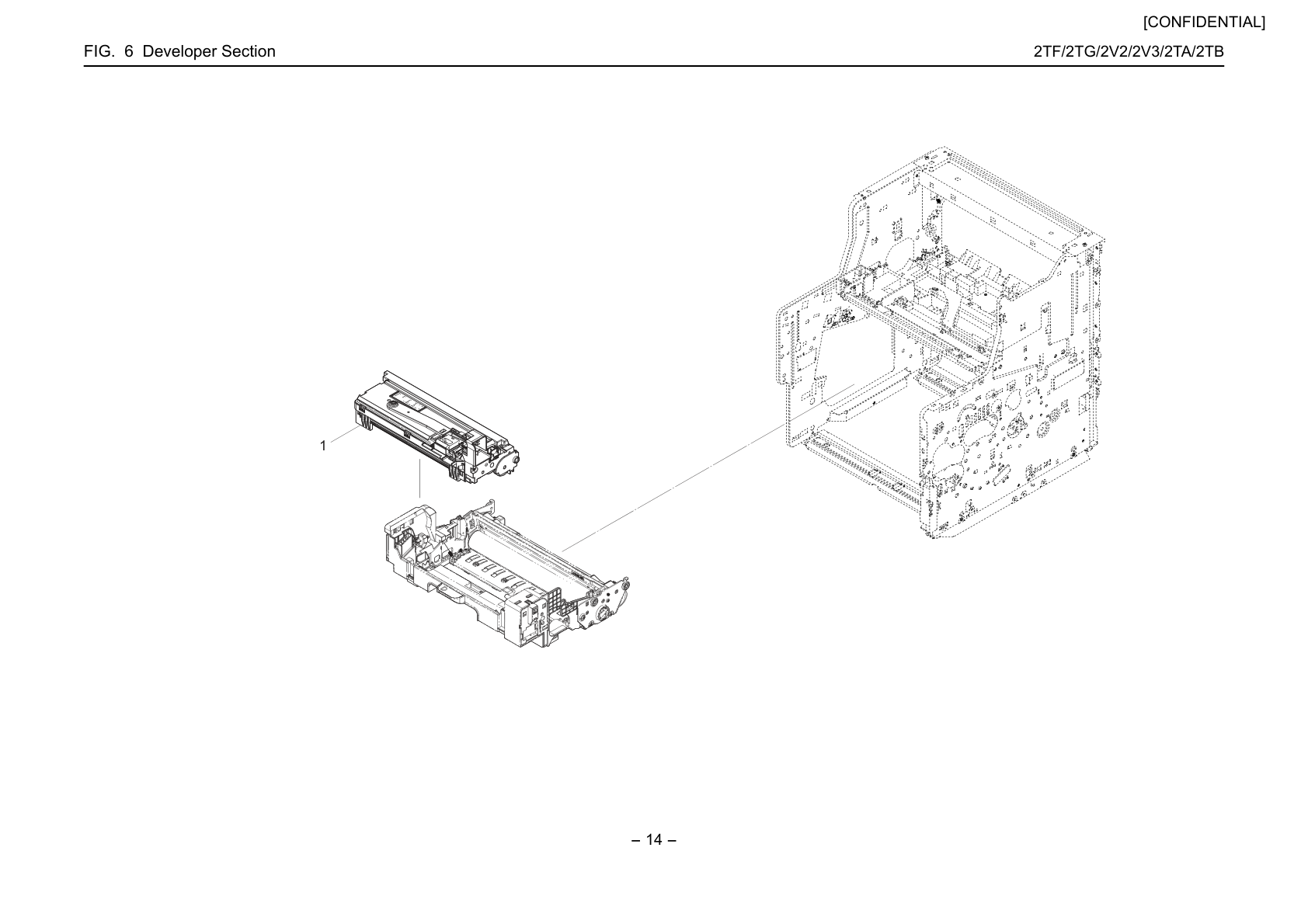

Developer Section

№	Артикул	Альт. артикул	Описание
1	302LV93081 ✓ в наличии		DV-3100

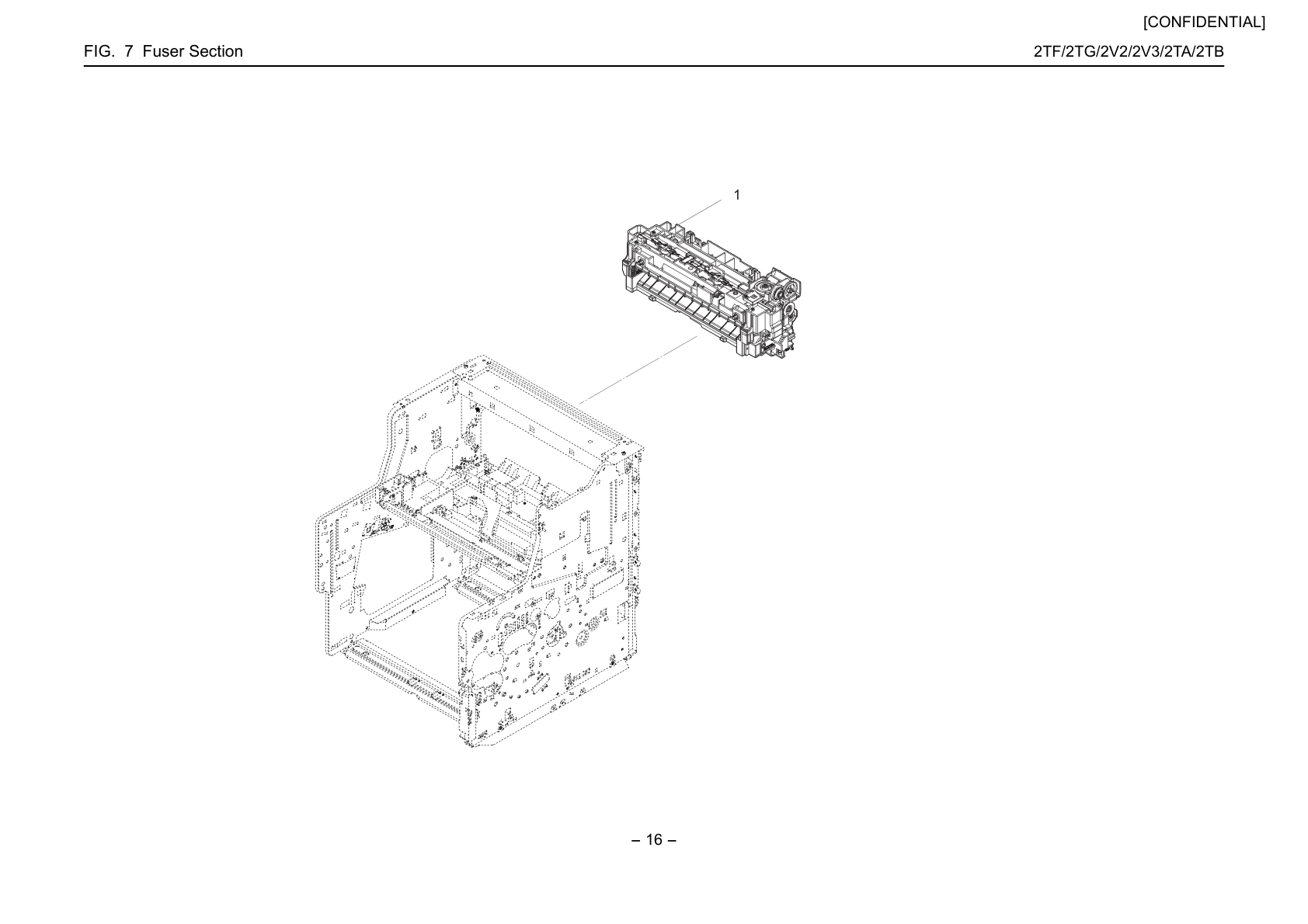

Fuser Section

№	Артикул	Альт. артикул	Описание
1	302TA93040 ✓ в наличии		FK-3300
1	302TA93050 запросить цену →		FK-3302
1	302V393040 ✓ в наличии		FK-3200
1	302V393050 запросить цену →		FK-3201
1	302V393060 запросить цену →		FK-3202

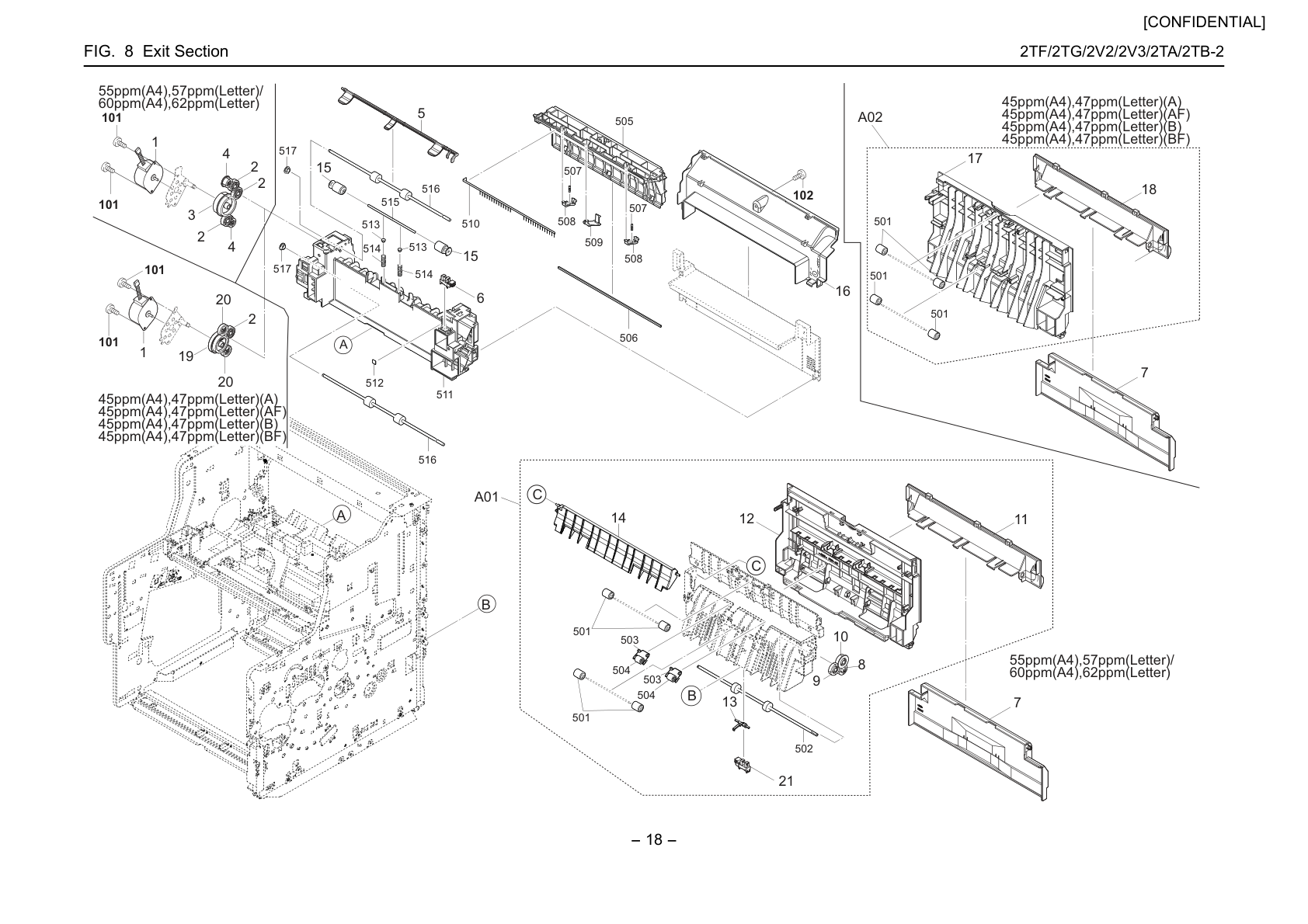

Exit Section

№	Артикул	Альт. артикул	Описание
1	302T994050 ✓ в наличии
2	302LV28050 ✓ в наличии
2	302LV28050 ✓ в наличии
3	302LV28031 ✓ в наличии
4	302LV28040 ✓ в наличии
5	302LV28141 ✓ в наличии		( ACTUATOR )
5	302L228090 ✓ в наличии		( ACTUATOR )
6	302P794010 ✓ в наличии
7	302TP04230 запросить цену →
A01	302TP94020 ✓ в наличии
8	302LV28090 запросить цену →
9	302LV28191 запросить цену →
10	302LV28100 запросить цену →
11	302TP04210 запросить цену →
12	302LV04100 запросить цену →
13	3V2LV28070 запросить цену →
14	3V2LV28081 запросить цену →
21	303M894260 ✓ в наличии
15	3V2LV28150 ✓ в наличии
16	302TA04160 запросить цену →
16	302V304120 запросить цену →
A02	302TT94010 ✓ в наличии
17	3V2L204041 запросить цену →
18	302TP04210 запросить цену →
19	302L228041 ✓ в наличии
20	302L228030 ✓ в наличии

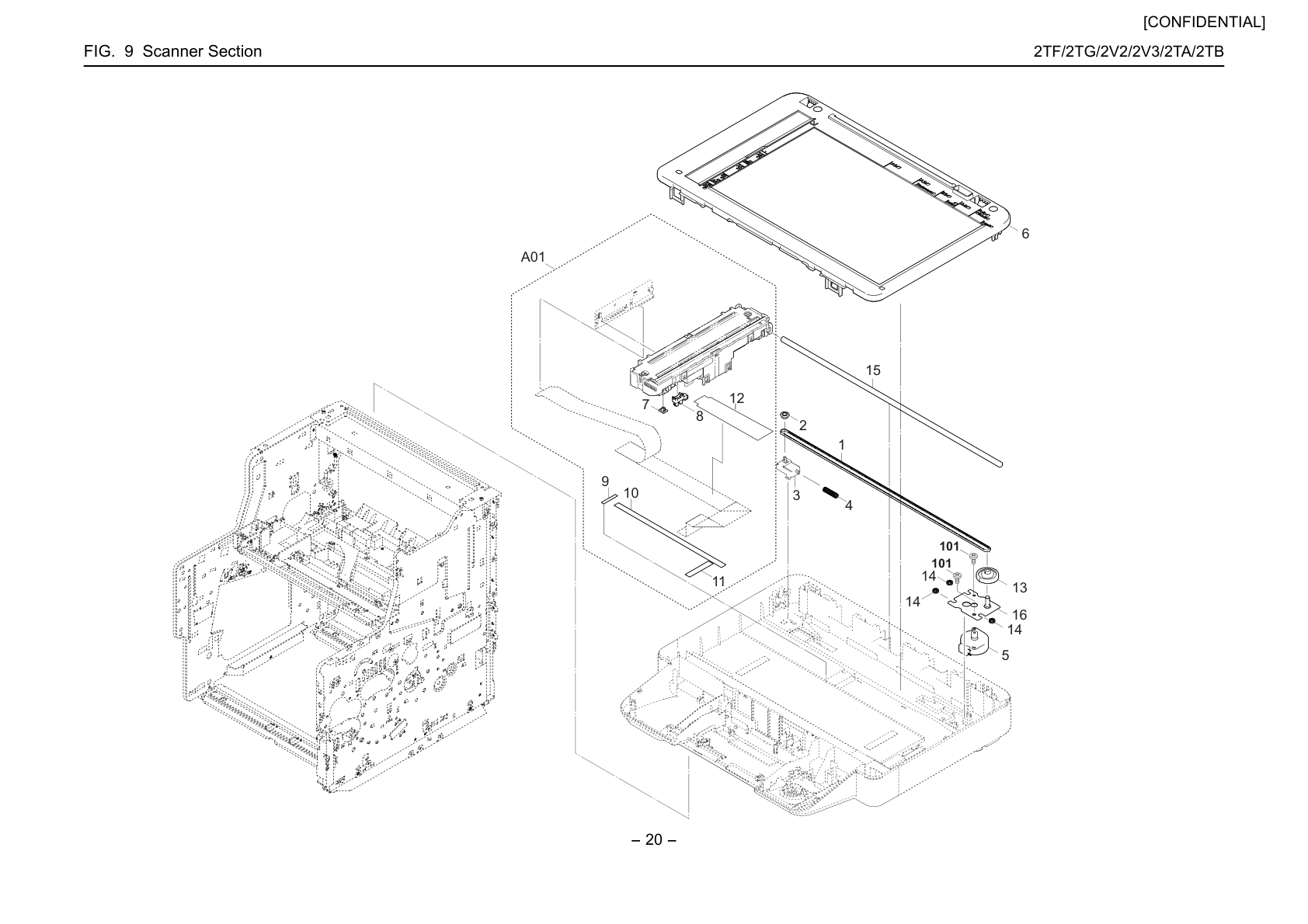

Scanner Section

№	Артикул	Альт. артикул	Описание
1	302H917230 ✓ в наличии		BELT ISU
2	302M417180 запросить цену →		PULLEY TENSION
3	3V2NM17210 запросить цену →		MOUNT TENSION PULLEY
4	3V2NM17600 запросить цену →		SPRING-COMPRESSION ISU BELT
5	302H994270 ✓ в наличии		PARTS MOTOR ISU SP
6	302TA94020 ✓ в наличии		PARTS FRAME ISU TOP ASSY SP
A01	302TA93020 ✓ в наличии		PARTS ISU ASSY SP
A01	302TG93010 ✓ в наличии		PARTS ISU ASSY SP
7	302H917450 запросить цену →		SLIDER ISU
8	303M894260 ✓ в наличии		PARTS SENSOR OPT SP
9	3V2NM17310 запросить цену →		TAPE FFC A
10	3V2NM17320 запросить цену →		TAPE FFC B
11	3V2NM17490 запросить цену →		TAPE FFC C
12	3V2NM17560 запросить цену →		SHEET FFC LEFT
13	3V2NM17200 ✓ в наличии		GEAR Z63R-P32 ISU
14	302JD19140 запросить цену →		BUSHING FAN
15	3V2NM17270 запросить цену →		SHAFT ISU
16	3V2NM17190 запросить цену →		MOUNT MOTOR ISU

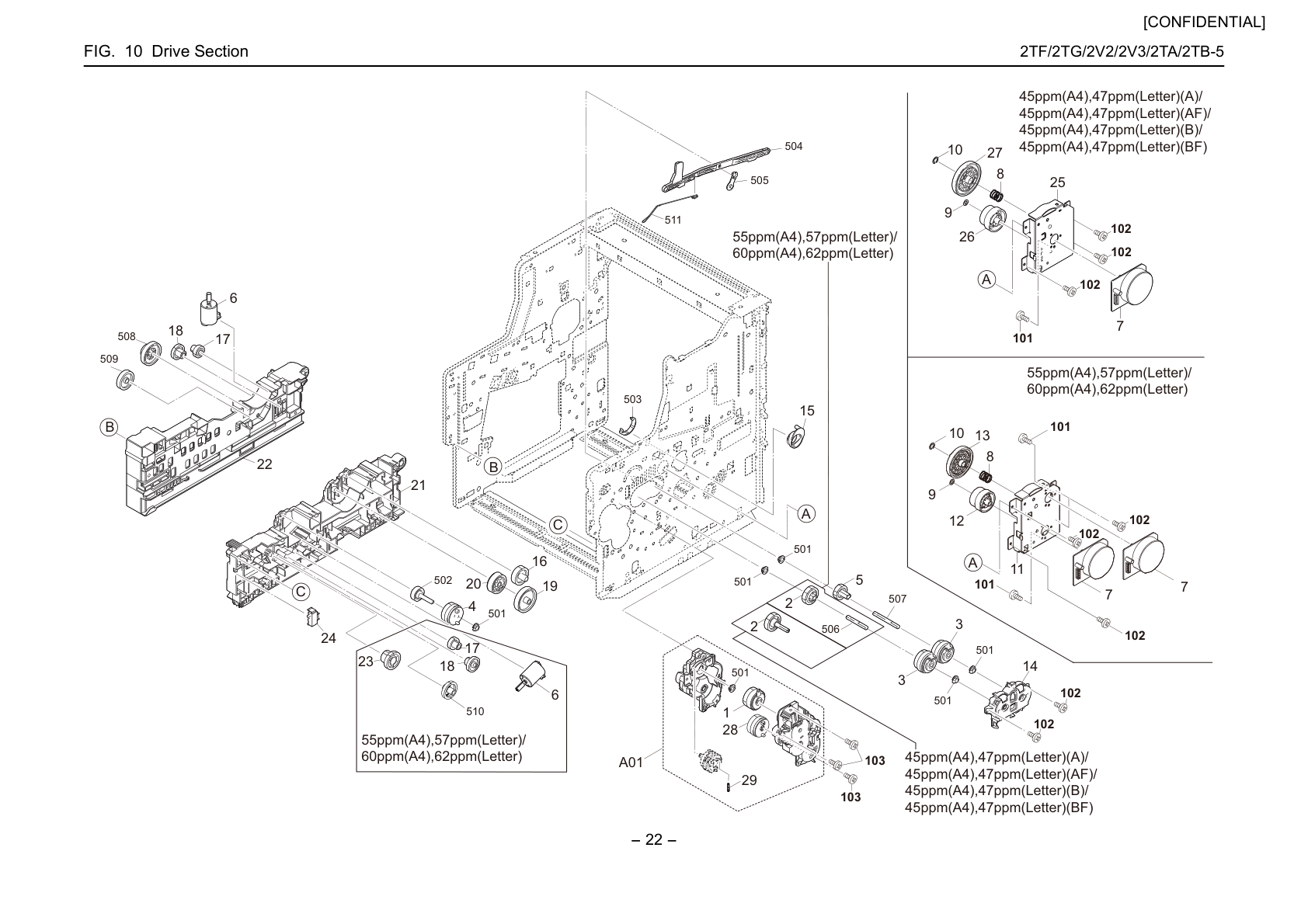

Drive Section

№	Артикул	Альт. артикул	Описание
A01	302LV94253 ✓ в наличии		PARTS DRIVE FEED ASSY SP
1	302NR94010 ✓ в наличии		PARTS CLUTCH 35 Z35R SP
28	302LV94161 ✓ в наличии		PARTS CLUTCH 20-2W Z35R
29	302HN31650 ✓ в наличии		SPRING INPUT MPF
2	302LV31440 ✓ в наличии		GEAR Z32L REG CL
2	3V2LV31190 ✓ в наличии		GEAR Z32L REG CLUTCH
3	302KV44041 запросить цену →		CLUTCH 50 Z35R
4	302LV94161 ✓ в наличии		PARTS CLUTCH 20-2W Z35R
5	302LV31180 ✓ в наличии		GEAR Z26L DLP CLUTCH
6	302LV94230 ✓ в наличии		PARTS DC MOTOR ASSY SP
6	302LV94230 ✓ в наличии		PARTS DC MOTOR ASSY SP
7	302K394202 ✓ в наличии		PARTS MOTOR-BL W30 SP
7	302K394202 ✓ в наличии		PARTS MOTOR-BL W30 SP
8	302LV31290 запросить цену →		SPRING COUPLING DRUM
10	302K914570 запросить цену →		CUT WASHER 7
11	302LV31010 запросить цену →		PLATE DRIVE
12	302LV31060 ✓ в наличии		GEAR Z80R-Z36L
13	302LV31050 ✓ в наличии		GEAR Z119R
14	3V2P702110 ✓ в наличии		HOLDER CLUTCH
15	3V2LV31300 ✓ в наличии		LEVER COUPLING DRUM
16	302HN25180 ✓ в наличии		GEAR Z34S INPUT
17	302HN31030 ✓ в наличии		GEAR Z36L-Z20S
17	302HN31030 ✓ в наличии		GEAR Z36L-Z20S
18	302HN31040 ✓ в наличии		GEAR Z46S-Z13S
18	302HN31040 ✓ в наличии		GEAR Z46S-Z13S
19	3V2LV31120 ✓ в наличии		GEAR Z46L FREE
20	3V2LV31130 ✓ в наличии		GEAR Z37S FREE
21	3V2LV02042 запросить цену →		GUIDE CASSETTE R
22	302LV02050 запросить цену →		GUIDE CASSETTE L
22	302T902010 запросить цену →		GUIDE CASSETTE L
23	3V2LV31490 ✓ в наличии		GEAR Z35S-Z13S B
24	7SP03072001+H01 запросить цену →		SW.PUSH
25	302L231030 запросить цену →		PLATE DRIVE
27	302L231040 ✓ в наличии		GEAR Z128R 10 302L231050 GEAR Z86R-Z36L

Operation Section (4 5ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm( Letter)(AF))

№	Артикул	Альт. артикул	Описание
A01	302TF94010 запросить цену →		PARTS OPERATION ASSY SP
A01	302TG94010 запросить цену →		PARTS OPERATION ASSY SP
1	302TF94030 запросить цену →		PARTS PWB ASSY B PANEL SP
1	302TG94040 запросить цену →		PARTS PWB ASSY B PANEL SP
2	302TF05010 запросить цену →		LABEL OPERATION ENG
2	302TG05090 запросить цену →		LABEL OPERATION ENG
3	302P005020 запросить цену →		PANEL OPERATION 3IN1
3	302NZ05020 запросить цену →		PANEL OPERATION
4	302TG05060 ✓ в наличии		LID OPERATION SHEET

Operation Section (4 5ppm(A4),47ppm(Letter)(B) /45ppm(A4),47ppm(Letter)(BF)/55ppm(A4), 57ppm(Letter)/60ppm (A4),62ppm(Letter))

№	Артикул	Альт. артикул	Описание
A01	302TA94030 запросить цену →		PARTS LCD UNIT SP
1	302TA05030 запросить цену →		COVER LCD UPPER
2	302NM94121 запросить цену →		PARTS TABLET OPERATION SP
3	302V194080 запросить цену →		PARTS LCD OPERATION SP
4	3V2NM05220 запросить цену →		LEVER LCD
5	302TA05040 запросить цену →		COVER LCD LOWER
6	3V2NM05240 запросить цену →		COVER CARD READER
7	302TA05070 запросить цену →		LID OPERATION LEFT
8	3V2NM05060 запросить цену →		COVER PANEL LEFT
8	3V2NY05030 запросить цену →		COVER PANEL LEFT 3IN1
9	302TA05140 запросить цену →		LABEL OPERATION LEFT ENG
9	302TA05160 запросить цену →		LABEL OPERATION LEFT JPN
9	302V205020 запросить цену →		LABEL OPERATION LEFT ENG
10	302TA05020 запросить цену →		COVER OPERATION LEFT
11	302S505140 запросить цену →		KEY STATUS T
12	302TA05060 запросить цену →		KEY COPY
12	302TA05060 запросить цену →		KEY COPY
13	302NM94100 запросить цену →		PARTS PWB ASSY H PANEL KEY-L SP
14	302TA05080 запросить цену →		LID OPERATION RIGHT
15	3V2NM05050 запросить цену →		COVER PANEL RIGHT
16	302TA05130 запросить цену →		LABEL OPERATION RIGHT ENG
16	302TA05150 запросить цену →		LABEL OPERATION RIGHT JPN
16	302V205010 запросить цену →		LABEL OPERATION RIGHT ENG
17	302TA05010 запросить цену →		COVER OPERATION RIGHT
18	302TA05110 запросить цену →		KEY MENU
19	302S505120 запросить цену →		KEY LOGOUT
20	302TA05050 запросить цену →		KEY 10
21	302TA94090 запросить цену →		PARTS PWB ASSY H PANEL KEY-R SP
22	302TA94060 запросить цену →		PARTS PWB ASSY H PANEL MAIN SP

DP ASSY SP (45ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm(Letter)(AF)/45ppm(A4), 47ppm(L etter)(B)/45ppm(A4),47ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
A01	302V393030 ✓ в наличии
A02	302NM94231 запросить цену →
1	302NM94390 запросить цену →
2	303M894260 ✓ в наличии
A03	302NM94240 запросить цену →
3	302KY94140 ✓ в наличии
4	3V2NM18750 запросить цену →		( ACTUATOR )
5	3V2NM18790 запросить цену →
6	3V2NM18260 запросить цену →		( ACTUATOR )
7	302V394010 ✓ в наличии
8	302NM18021 ✓ в наличии
9	302NM18031 ✓ в наличии
10	302V318030 запросить цену →
11	302V318040 запросить цену →
12	302V318020 запросить цену →
13	3V2NM18180 запросить цену →
14	1702P60UN0 ✓ в наличии
15	303M894260 ✓ в наличии

DP ASSY SP (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

№	Артикул	Альт. артикул	Описание
1	302TB93010 запросить цену →		PARTS DP UNIT SP
1	302TA93030 запросить цену →		PARTS DP UNIT SP

DP Covers (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

№	Артикул	Альт. артикул	Описание
1	302V018410 запросить цену →		COVER FRONT A
2	302V018430 запросить цену →		COVER REAR A
3	302V018710 запросить цену →		COVER PF
4	302TA18850 запросить цену →		COVER BASE DP
5	302TA18870 запросить цену →		COVER FRONT B
6	302TA18860 запросить цену →		COVER REAR B
7	302S018491 запросить цену →		EMBLEM

DP Frames (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

№	Артикул	Альт. артикул	Описание
1	303R302031 запросить цену →		HINGE RIGHT
2	303R402032 запросить цену →		HINGE LEFT

DP Table Assy ( 55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

№	Артикул	Альт. артикул	Описание
A01	302TA94010 запросить цену →		PARTS TABLE MAIN ASSY SP
1	302TA34040 запросить цену →		LABEL CAUTION CIS

DP Paper Feed Secti on (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm( Letter))

№	Артикул	Альт. артикул	Описание
A01	303R494010 ✓ в наличии		PARTS HOLDER PICUP ASSY SP
1	302R494420 ✓ в наличии		PARTS PULLEY PICKUP ASSY SP
2	303R424220 запросить цену →		GUIDE READING
3	303NW94040 ✓ в наличии		PARTS SENSOR OPT. SP
4	303R494050 ✓ в наличии		PARTS CIS SP
5	302K994580 ✓ в наличии		PARTS SENSOR OPT. SP
A02	303R394030 ✓ в наличии		PARTS HOLDER PAD ASSY SP
6	302LW07100 ✓ в наличии		PAD SEPARATION

DP Paper Conveying Section 1 (55ppm(A4), 57ppm(Letter)/60ppm(A4),62ppm(Letter))

№	Артикул	Альт. артикул	Описание
1	302P794010 ✓ в наличии		PARTS SENSOR OPT. SP
2	302K994580 ✓ в наличии		PARTS SENSOR OPT. SP
3	303R424150 запросить цену →		ACTUATOR EXIT

DP Paper Conveying Section 2 (55ppm(A4), 57ppm(Letter)/60ppm(A 4),62ppm(Letter))

№	Артикул	Альт. артикул	Описание
1	303R407100 запросить цену →		( ACTUATOR )
2	303R494060 ✓ в наличии
3	302TA94070 запросить цену →
4	302TA94080 запросить цену →

DP Drive Secti on (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm(L etter))

№	Артикул	Альт. артикул	Описание
1	302V194070 запросить цену →		PARTS PWB ASSY CIS CONNECT SP
2	302NR94010 ✓ в наличии		PARTS CLUTCH 35 Z35R SP
4	303LM31040 запросить цену →		GEAR 25R
5	303R431200 запросить цену →		GEAR CONVEYING Z54R Z32L
6	303R431050 запросить цену →		GEAR FEED Z53R Z33R
7	303R431250 запросить цену →		GEAR Z32L
8	303R494040 ✓ в наличии		PARTS MOTOR PAPER FEED SP

Wire Section 1

№	Артикул	Альт. артикул	Описание
1	3V2LV46230 запросить цену →		CONN.CORD ASSY S03675
2	3V2LV46460 запросить цену →		CONN.CORD ASSY S03786
3	302LV46471 запросить цену →		CONN.CORD ASSY S03794
4	302LV46481 запросить цену →		CONN.CORD ASSY S03795
5	302LV46100 запросить цену →		CONN.CORD ASSY S03662
6	302LV46210 запросить цену →		CONN.CORD ASSY S03673
7	302LV46220 запросить цену →		CONN.CORD ASSY S03674
8	302LV46450 запросить цену →		CONN.CORD ASSY S03687
9	302TA46130 запросить цену →		CONN.CORD ASSY 03MCT-03CT
10	302NM46090 ✓ в наличии		CONN.CORD ASSY S03849 CONT-TH FFC
11	302TA46080 запросить цену →		CONN.CORD ASSY CONT-CONN L
12	302TA46330 запросить цену →		CONN.CORD ASSY DLP-CENTER FAN2
13	302T646110 запросить цену →		CONN.CORD ASSY FAN
14	302T646020 запросить цену →		CONN.CORD ASSY DRUM CONNECT-L
15	302NM46050 запросить цену →		CONN.CORD ASSY S03861 CONT-CONN L FFC
16	3V2NM46070 запросить цену →		CONN.CORD ASSY S03827 CONT-FULL PI
17	3V2NM46080 запросить цену →		CONN.CORD ASSY S03819 CONT-PF

Wire Section 2

№	Артикул	Альт. артикул	Описание
1	302NM46010 запросить цену →		CONN.CORD ASSY S03833 CONT-CONN R FFC
2	3V2NM46020 запросить цену →		CONN.CORD ASSY S03834 CONT-CONN R WIRE
3	302LV46020 запросить цену →		CONN.CORD ASSY S03654
4	302LV46050 запросить цену →		CONN.CORD ASSY S03657
5	302LV46060 запросить цену →		CONN.CORD ASSY S03658
6	302LV46090 запросить цену →		CONN.CORD ASSY S03661
7	302LV46510 запросить цену →		CONN.CORD ASSY S03806
8	302TP46050 запросить цену →		CONN.CORD ASSY INLET
9	3V2NM46280 запросить цену →		CONN.CORD ASSY S03867 INTERLOCK
10	3V2P746180 запросить цену →		WIRE CLUTCH
11	302NM46041 запросить цену →		CONN.CORD ASSY S03860 CONT-APC FFC
12	302L246020 запросить цену →		CONN.CORD ASSY S03686

Wire Secti on 3 (45ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm(L etter)(AF))

№	Артикул	Альт. артикул	Описание
1	302TA46070 запросить цену →		CONN.CORD ASSY CONT-FAX
2	302TA46200 запросить цену →		CONN.CORD ASSY SPEAKER
3	302NM46121 запросить цену →		CONN.CORD ASSY S03832 CONT-CCD FFC
4	302TG46060 запросить цену →		CONN.CORD ASSY USB BASIC HOST
5	3V2NM46130 запросить цену →		CONN.CORD ASSY S03840 CCD-LED
6	3V2NM46140 запросить цену →		CONN.CORD ASSY S03841 CCD-HP
7	302TG46070 ✓ в наличии		CONN.CORD ASSY FFC PANEL SENS
8	302TG46010 запросить цену →		CONN.CORD ASSY BASIC SIG
9	302TF46010 запросить цену →		CONN.CORD ASSY BASIC SIG 3IN1
10	3V2LV46410 запросить цену →		CONN.CORD ASSY S03736

Wire Secti on 3 (45ppm(A4),47ppm(Letter)(B) /45ppm(A4),47ppm(Letter)(BF)/55ppm(A4), 57ppm(Letter)/60ppm(A 4),62ppm(Letter))

№	Артикул	Альт. артикул	Описание
1	302TA46070 запросить цену →		CONN.CORD ASSY CONT-FAX
2	302TA46200 запросить цену →		CONN.CORD ASSY SPEAKER
3	302TA46120 запросить цену →		CONN.CORD ASSY STAPLER
4	302NM46240 ✓ в наличии		CONN.CORD ASSY S03835 KEY L FFC
5	302NM46250 запросить цену →		CONN.CORD ASSY S03836 KEY R FFC
6	302TA46040 запросить цену →		CONN.CORD ASSY HYPAS DATA
7	302TA46060 запросить цену →		CONN.CORD ASSY HYPAS SIG
7	302V246010 запросить цену →		CONN.CORD ASSY HYPAS SIG 3IN1
8	302TA46320 ✓ в наличии		CONN.CORD ASSY FFC PANEL SENS
9	302TA46210 запросить цену →		CONN.CORD ASSY FFC CONT-CCD
10	302TA46300 запросить цену →		CONN.CORD ASSY USB HYPAS HOST
11	3V2NM46130 запросить цену →		CONN.CORD ASSY S03840 CCD-LED
12	3V2NM46140 запросить цену →		CONN.CORD ASSY S03841 CCD-HP

Wire Secti on 4 (45ppm(A4),47ppm(Letter)(A) /45ppm(A4),47ppm(Letter)(AF)/45ppm(A4), 47ppm(Letter)(B)/ 45ppm(A4),47ppm(Letter)(BF))

№	Артикул	Альт. артикул	Описание
1	302V346020 запросить цену →		CONN.CORD ASSY DP

Wire Sect ion 4 (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm(L etter))

№	Артикул	Альт. артикул	Описание
1	302TA46090 запросить цену →		CONN.CORD ASSY FFC CIS CONN
2	302TA46100 запросить цену →		CONN.CORD ASSY DP
3	302TA46280 запросить цену →		CONN.CORD ASSY SHRINKAGE TUBE
4	302TA46290 запросить цену →		CONN.CORD ASSY MOTOR
5	302V146010 запросить цену →		CONN.CORD ASSY S04163 DP SENSOR
6	302V146020 запросить цену →		CONN.CORD ASSY S04164 CIS SENSOR
7	302TA46350 запросить цену →		CONN.CORD ASSY FEED SENSOR
8	302V146050 запросить цену →		CONN.CORD ASSY S04167 INTERLOCK
9	302V146060 запросить цену →		CONN.CORD ASSY S04168 CIS DATA1
10	302V146070 запросить цену →		CONN.CORD ASSY S04169 CIS DATA2
11	302TA46140 запросить цену →		CONN.CORD ASSY TX-RX
12	302TA46150 запросить цену →		CONN.CORD ASSY RX CONN

Accessories (55ppm(A4),57ppm(Letter) /60ppm(A4),62ppm(L etter))

№	Артикул	Альт. артикул	Описание
1	302TA05180 запросить цену →		LABEL OPERATION LEFT GER
2	302TA05200 запросить цену →		LABEL OPERATION LEFT ITA
3	302TA05220 запросить цену →		LABEL OPERATION LEFT DUT
4	302TA05240 запросить цену →		LABEL OPERATION LEFT RUS
5	302TA05260 запросить цену →		LABEL OPERATION LEFT FRA
6	302TA05280 запросить цену →		LABEL OPERATION LEFT PTB
7	302TA05300 запросить цену →		LABEL OPERATION LEFT SPA
8	302TA05190 запросить цену →		LABEL OPERATION RIGHT GER
9	302TA05210 запросить цену →		LABEL OPERATION RIGHT ITA
10	302TA05230 запросить цену →		LABEL OPERATION RIGHT DUT
11	302TA05250 запросить цену →		LABEL OPERATION RIGHT RUS
12	302TA05270 запросить цену →		LABEL OPERATION RIGHT FRA
13	302TA05290 запросить цену →		LABEL OPERATION RIGHT PTB
14	302TA05310 запросить цену →		LABEL OPERATION RIGHT SPA
15	302FV94010 ✓ в наличии		PARTS AC CORD EU SP
16	3019527401 запросить цену →		POWER CORD(120)
17	302FV45040 запросить цену →		AC CORD ASSY
18	302TP09050 запросить цену →		CURSOR END STMT
19	3V2NM34060 запросить цену →		LABEL LANGUAGE SHEET A
20	3V2NM34070 запросить цену →		LABEL LANGUAGE SHEET E
21	303R246010 запросить цену →		MODULAR CORD AUSTRALIA
21	303HZ45010 запросить цену →		MODULAR CORD

PT-320

№	Артикул	Альт. артикул	Описание
1	303N728010 запросить цену →		PLATE HOOK
2	303N728030 запросить цену →		STOPPER PAPER REAR
3	303N728020 запросить цену →		TRAY REAR

Paper Feed Section

№	Артикул	Альт. артикул	Описание
2	303SA04010 запросить цену →		COVER REAR
3	302F906230 ✓ в наличии		PULLEY FEED ASSY
4	302HN06080 ✓ в наличии		PULLEY PICKUP ASSY
5	303NY94011 запросить цену →		PARTS PWB ASSY PF MAIN SP
A01	303NY94041 запросить цену →		PARTS DRIVE ASSY SP
6	303K831040 ✓ в наличии		GEAR Z58L
7	303K831261 запросить цену →		GEAR Z36R Z20S
8	302K994324 ✓ в наличии		PARTS MOTOR-BL W20 SP
9	303NY01020 запросить цену →		DC MOTOR ASSY
10	303NY31120 запросить цену →		PIN DRIVE
11	302KV44041 запросить цену →		CLUTCH 50 Z35R
12	303K802081 запросить цену →		COVER TOP
13	303K806030 запросить цену →		ACTUATOR FEED
14	303NY06060 запросить цену →		SPRING PICKUP B
15	302K306460 запросить цену →		BUSH 4
16	7SP03072001+H01 запросить цену →		SW.PUSH
17	303K806080 запросить цену →		ROLLER MIDDLE ASSY
18	303NY06030 запросить цену →		ACTUATOR PE
19	7NXSG2A141++H01 запросить цену →		SENSOR OPT.

Paper Cassette

№	Артикул	Альт. артикул	Описание
A01	303SA93011 запросить цену →		CT-3110
1	302F909171 ✓ в наличии		RETARD ROLLER ASSY
2	3V2LV09311 запросить цену →		HOLDER RETARD B
3	303NY09190 ✓ в наличии		GUIDE RETARD B
4	302LV09330 ✓ в наличии		SPRING RETARD B
5	302LV09241 запросить цену →		GEAR Z48S LIFT
6	303NY09091 запросить цену →		GEAR Z15S JOINT
7	303NY09040 запросить цену →		COVER LIFT GEAR
8	5MVG127DN071 ✓ в наличии		GEAR CASSETTE /A-49 CASSETTE A4
9	302LV09061 запросить цену →		CURSOR RIGHT
10	302LV09070 запросить цену →		CURSOR LEFT
11	3V2P709150 запросить цену →		CURSOR END
A02	303NY94030 запросить цену →		PARTS HOLDER RETARD B SET SP
12	3V2LV09311 запросить цену →		HOLDER RETARD B
13	303NY09190 ✓ в наличии		GUIDE RETARD B
14	302LV09330 ✓ в наличии		SPRING RETARD B

Wire Section

№	Артикул	Альт. артикул	Описание
1	303NY46020 запросить цену →		CONN.CORD ASSY S03759
