6. Прочее

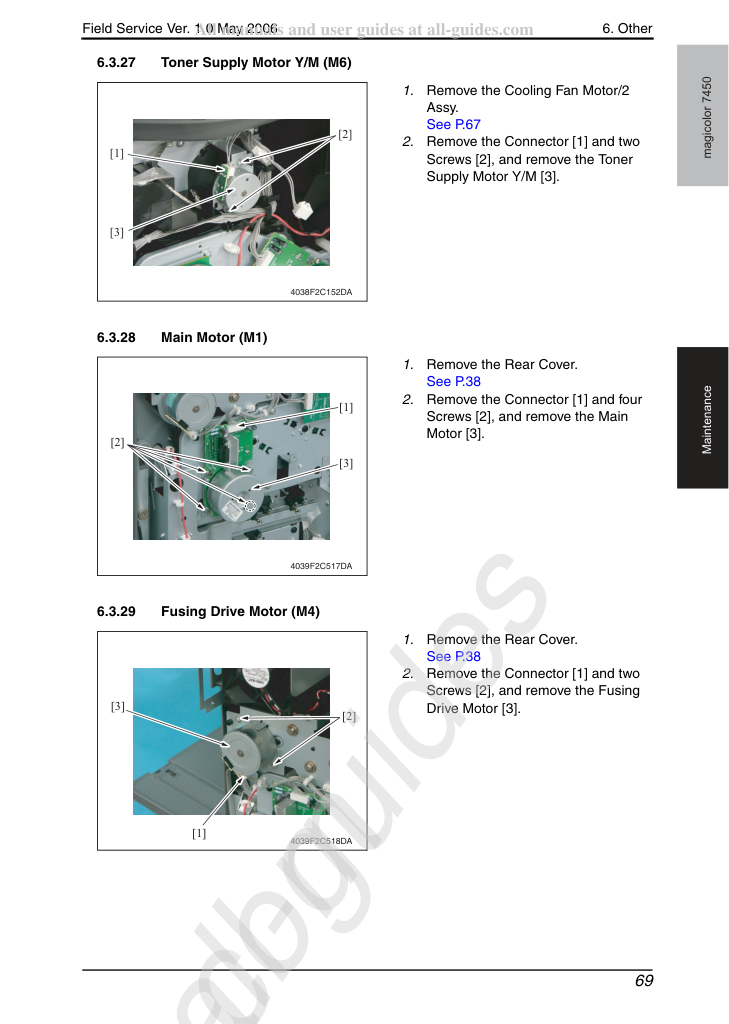

Удали узел двигателя охлаждающего вентилятора/2.
Отсоедини Коннектор [1] и два винта [2], извлеки Мотор подачи тонера Y/M [3].
Отсоедини Коннектор [1] и четыре винта [2], извлеки главный двигатель [3].
Отсоедини Коннектор [1] и два винта [2], извлеки Мотор привода термоузла [3].
6. Прочее
Извлеки винт [1], затем Пластинчатую пружину [2].
Извлеки Плечевой винт [3] и винт [4].
Извлеки Узел вертикального транспорта [5] согласно левой схеме.
• Множество коннекторов соединены с задней стороной узла вертикального транспорта, не тяни его с силой.
Извлеки Лапки [6] с обеих сторон, затем крышку датчика [7].
• Будь осторожен, чтобы не потерять пружину [8].
6. Прочее
Извлеки два винта [9] и Коннектор [10], затем датчик IDC/регистрации/1 [11].
Повтори шаги 6 и 7, затем извлеки датчик IDC/регистрации/2 (задняя сторона) [12].
6. Прочее

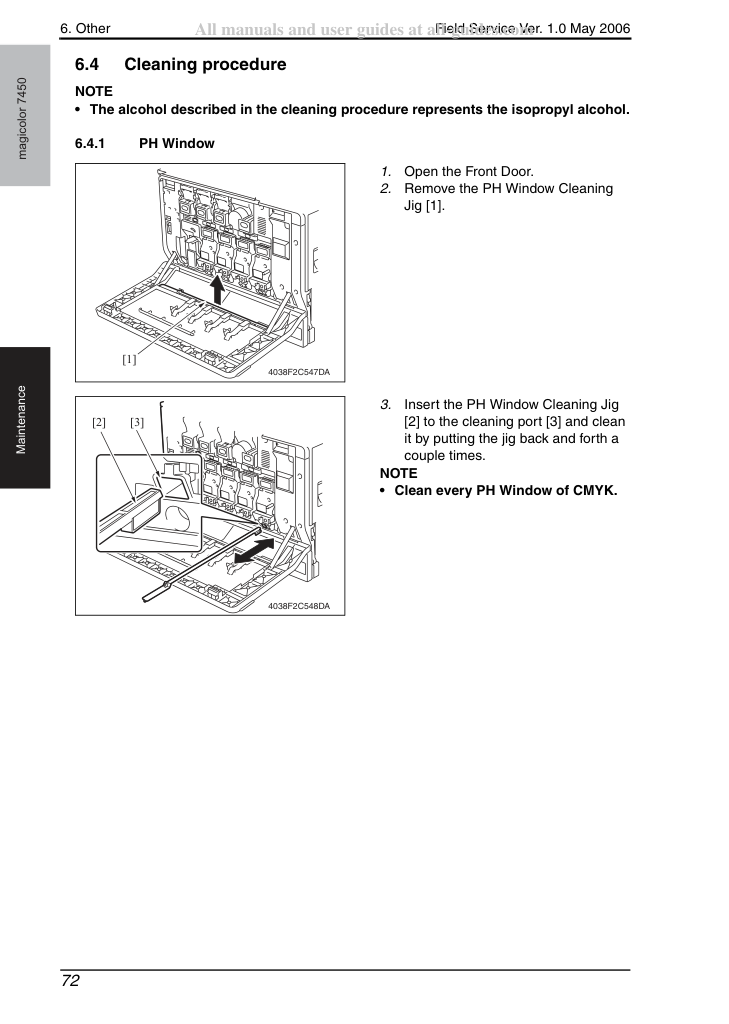

• Спирт, указанный в процедуре очистки, представляет собой изопропиловый спирт.
Извлеки PH Window Cleaning Jig [1].
Вставь PH Window Cleaning Jig [2] в порт очистки [3] и очисти, прокачивая приспособление вперед-назад несколько раз.
• Очисти каждое PH Window всех цветов CMYK.
6. Прочее
Мягкой тканью вытри Transfer Belt [1].
• Если сложно чистить сухой тканью, слегка смочите мягкую ткань растворителем.
• При использовании растворителя для увлажнения ткани применяй только указанные ниже типы:
Мягкой тканью, смоченной спиртом, протри валик подачи Tray 2 (Standard) [1] от грязи.
Извлеки два винта [1], затем кронштейн узла разделительного ролика бумаги Tray 2 [2].
6. Прочее
Мягкой тканью, смоченной спиртом, протри разделительный ролик Tray 2 [3] от грязи.
Мягкой тканью, смоченной спиртом, протри валик подачи Tray 1 (Bypass) [1].
Извлеки винты [1], затем клемму заземления [2].
6. Прочее
Вынуть винт [3] и снять узел ролика отделения лотка 1 Assy [4].
Мягкой тканью, смоченной спиртом, вытри разделительный ролик бумаги Tray 1 [5].
Используя мягкую ткань, смоченную спиртом, протрите регистрационные ролики [1] от грязи.
6. Прочее
Снимите контейнер отработанного тонера.
Вытри участки вокруг порта сбора отработанного тонера [1] мягкой тканью, смоченной водой или спиртом, от пролитого тонера и грязи.
