6. Прочее
A. Винты, покрытые синей или зеленой краской • На некоторые винты нанесена синяя или зеленая краска для предотвращения их ослабления.
• Как правило, винты, покрытые синей или зеленой краской, не должны демонтироваться или ослабляться.
• Не удаляйте и не ослабляйте красные винты на месте. Также следует отметить, что если для одной детали используется два или более винтов, только один винт может быть отмечен красной краской.
C. Переменные резисторы на плате ПРИМЕЧАНИЕ • Не регулируйте переменные резисторы на платах, для которых не предусмотрены инструкции регулировки в разделе Регулировка/Настройка.
Снятие печатных плат ВНИМАНИЕ • При снятии печатной платы или другого электрического компонента обратитесь к разделу "Обращение с печатными платами" и следуйте соответствующим процедурам снятия.
• В приведенных ниже процедурах снятия опущено удаление разъемов и винтов крепления держателя печатной платы или самой печатной платы.
• Если абсолютно необходимо прикасаться к микросхемам и другим электрическим компонентам на плате, обязательно заземлите свое тело.

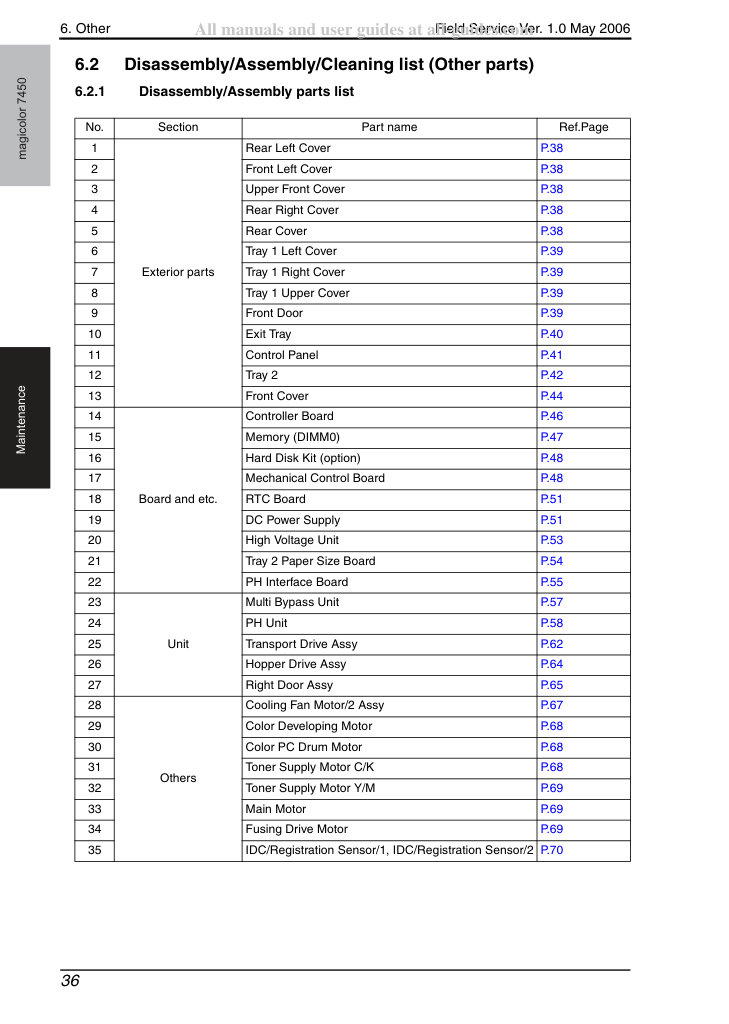

6. Прочее
6. Прочее
6. Прочее

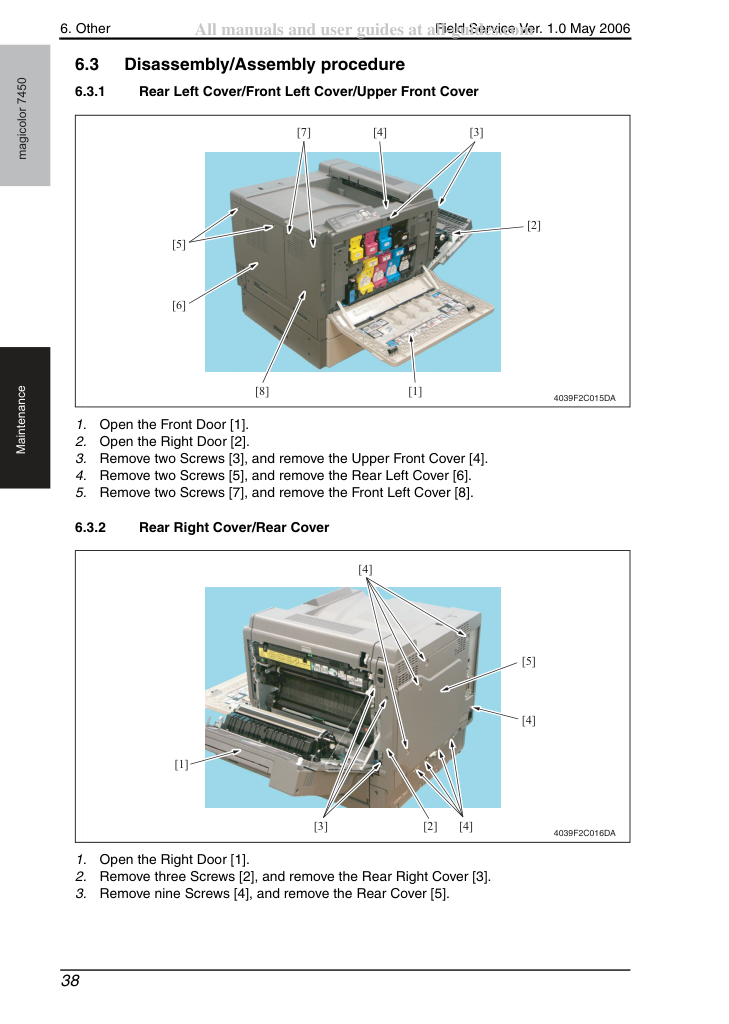

Выньте два винта [3] и снимите верхнюю переднюю крышку [4].
Выньте два винта [5] и снимите заднюю левую крышку [6].
Выньте два винта [7] и снимите переднюю левую крышку [8].
Выньте три винта [2] и снимите заднюю правую крышку [3].
Выньте девять винтов [4] и снимите заднюю крышку [5].
6. Прочее

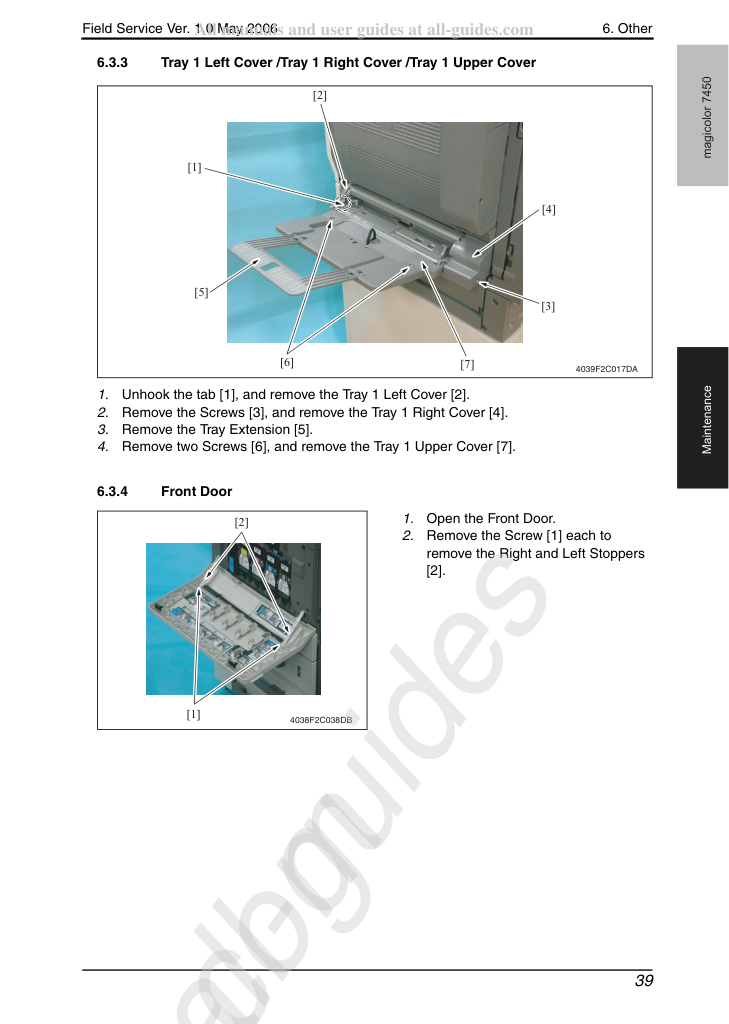

Отсоедините язычок [1] и снимите левую крышку лотка 1 [2].
Выньте винты [3] и снимите правую крышку лотка 1 [4].
Снимите расширитель лотка [5].
Выньте два винта [6] и снимите верхнюю крышку лотка 1 [7].
Выньте по одному винту [1] для снятия правого и левого упоров [2].
6. Прочее

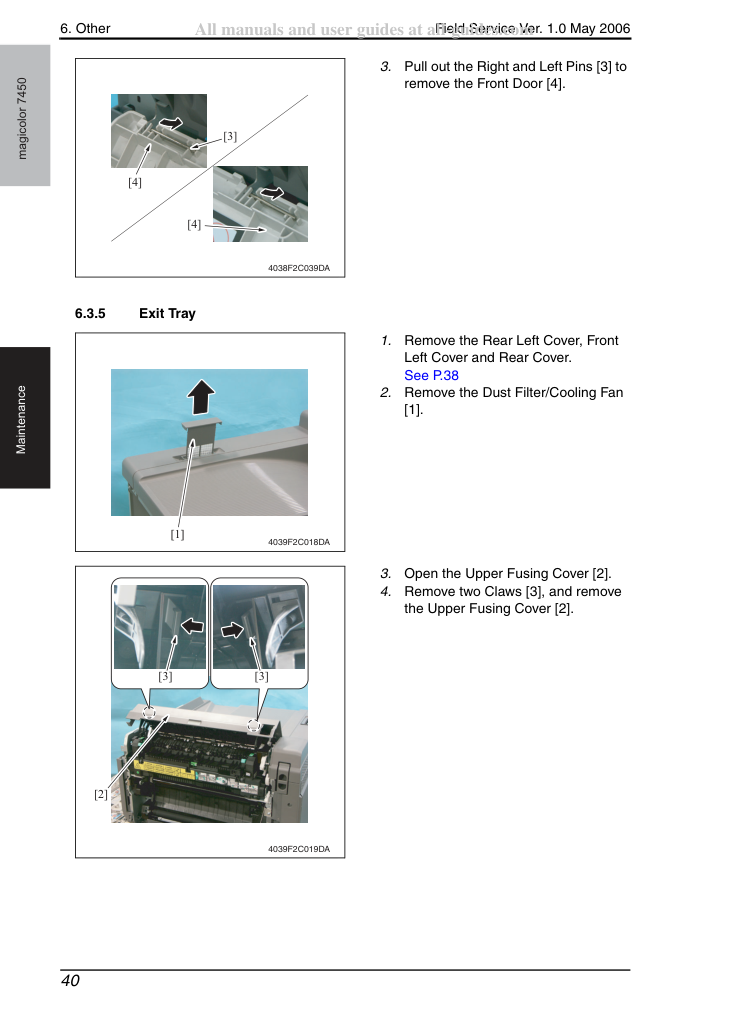

Вытяните правые и левые штифты [3] для снятия передней дверцы [4].
Снимите заднюю левую крышку, переднюю левую крышку и заднюю крышку.
Удали Dust Filter/Cooling Fan [1].
Откройте верхнюю крышку термоузла [2].
Выньте две защелки [3] и снимите верхнюю крышку термоузла [2].
6. Прочее

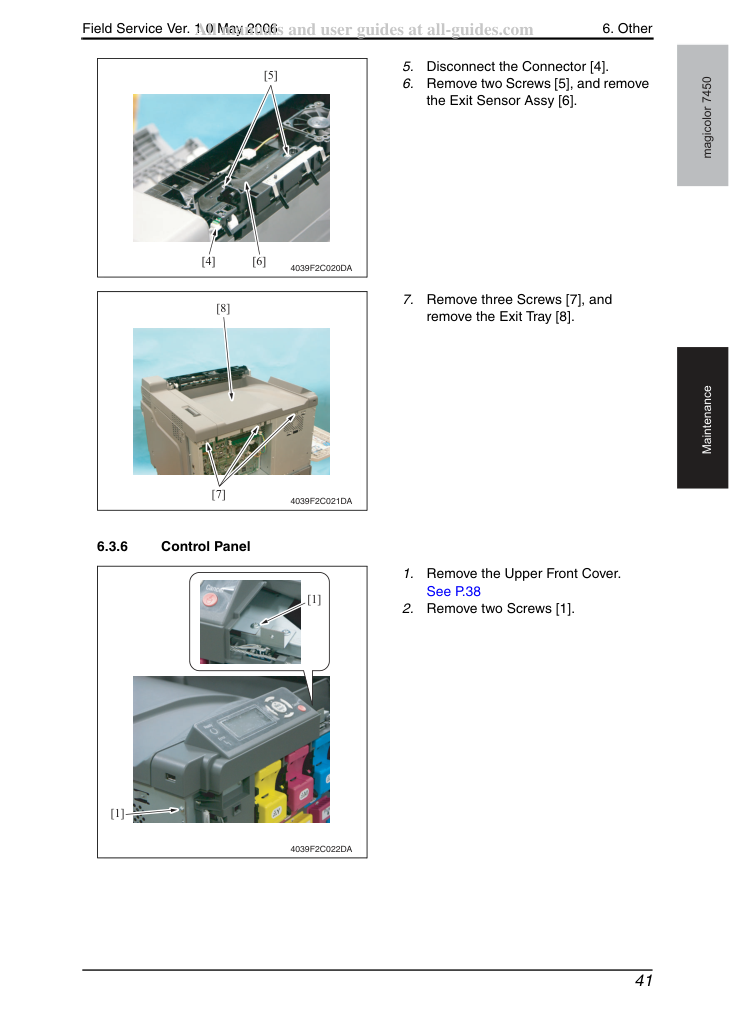

Выньте два винта [5] и снимите сборку датчика выхода [6].
Выньте три винта [7] и снимите выходной лоток [8].
6. Прочее
Выньте винт [2] и снимите клемму заземления [3].
Отсоедините разъем [4] и снимите панель управления [5].
6. Прочее
Ослабьте винт [2], удерживайте два язычка [3] и снимите распорку [4].
Выдвиньте лоток 2 [6], нажимая на фиксаторы скольжения [5] с обоих концов.
6. Прочее
Снимите переднюю левую крышку, верхнюю переднюю крышку и панель управления.
Снимите картриджи тонера (C, M, Y, K).
Снимите контейнер отработанного тонера.
Снимите узлы формирования изображения (C, M, Y, K).
• После извлечения узла формирования изображения из основного блока оберните его светозащитной тканью и храните в темном месте. НЕ оставляйте узел формирования изображения открытым для света на продолжительное время, так как он будет поврежден.
Извлеките Винт [1] и снимите защитную крышку (Connector protective cover) [2].
6. Прочее

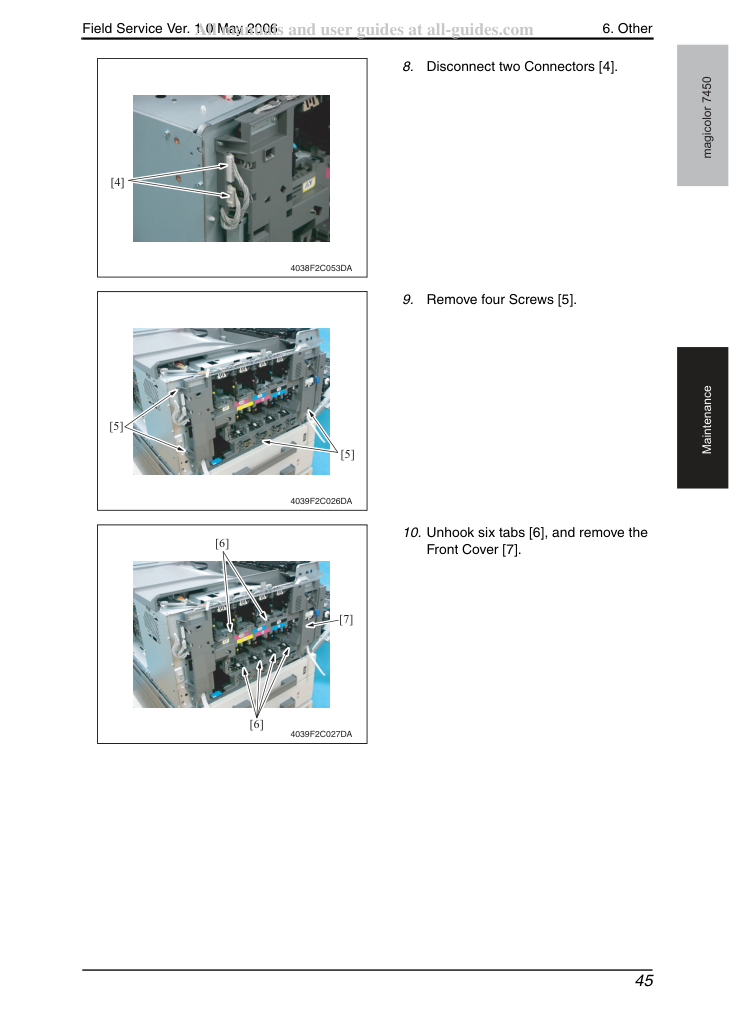

10. Отсоедините шесть язычков [6] и снимите
6. Прочее

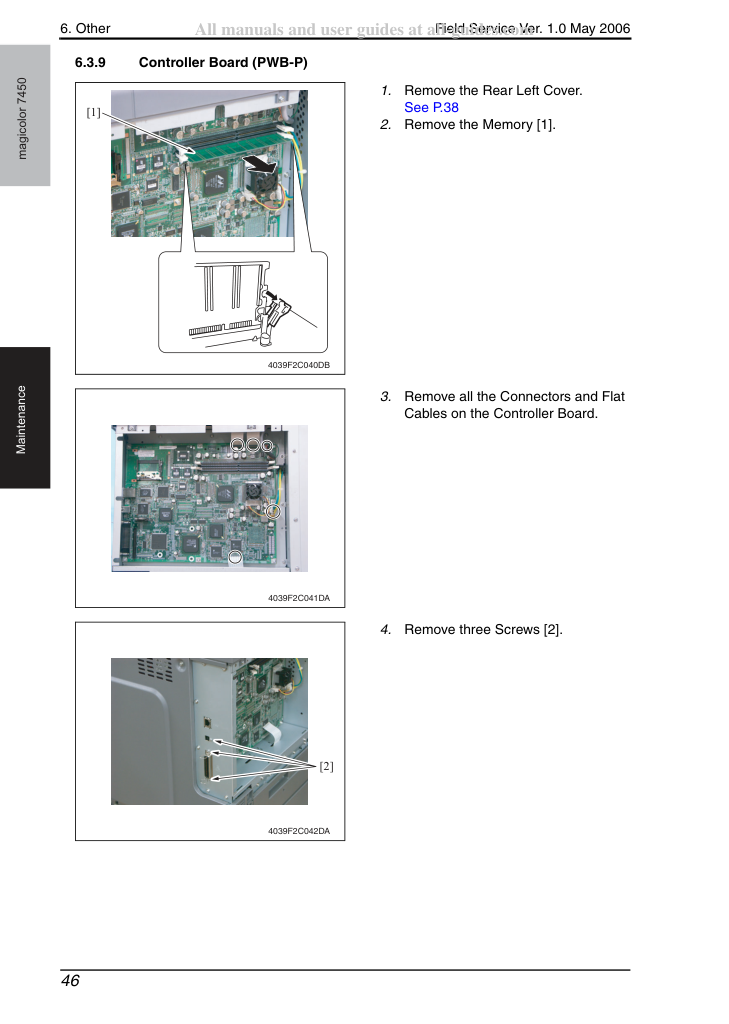

Отсоедините все разъемы и плоские кабели на плате контроллера.
6. Прочее

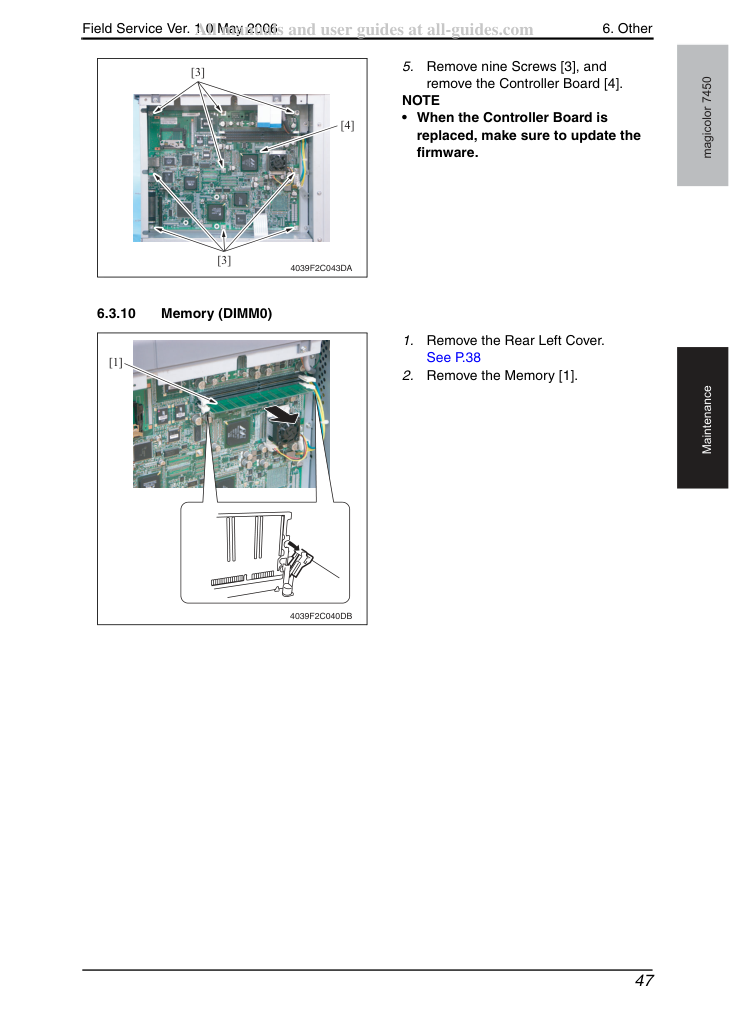

Выньте девять винтов [3] и снимите плату контроллера [4].
• При замене платы контроллера обязательно обновите прошивку.
6. Прочее

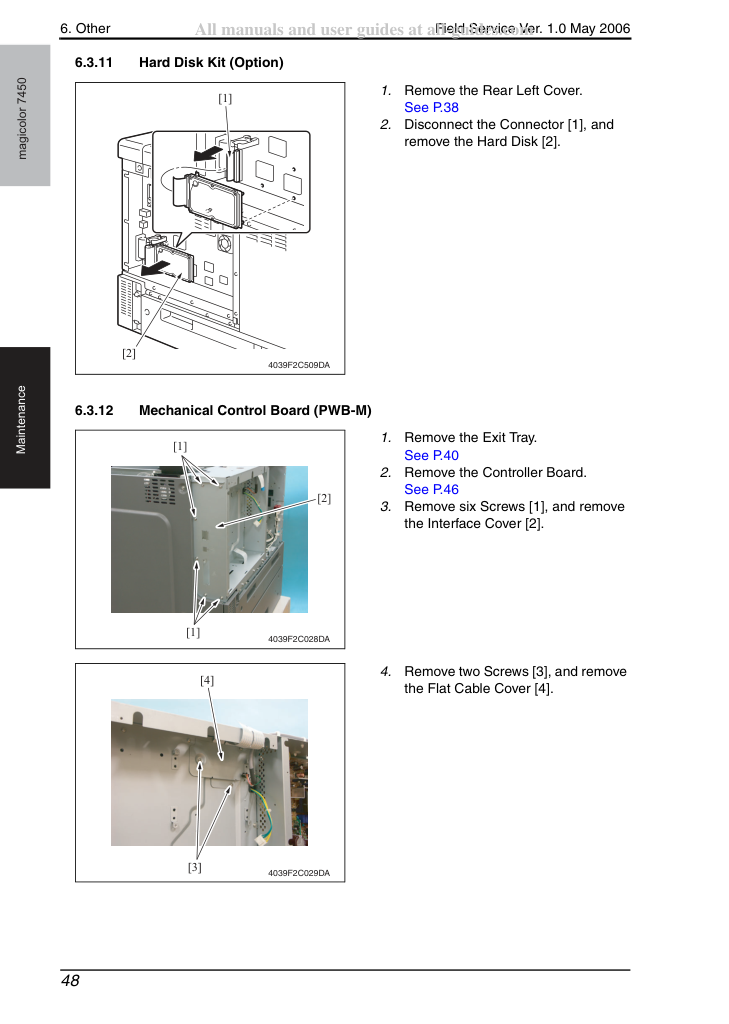

Отсоедини разъём [1] и извлеки жёсткий диск [2].
Извлеки шесть винтов [1] и снимите крышку интерфейса [2].
Извлеки два винта [3] и снимите крышку плоского кабеля [4].
6. Прочее

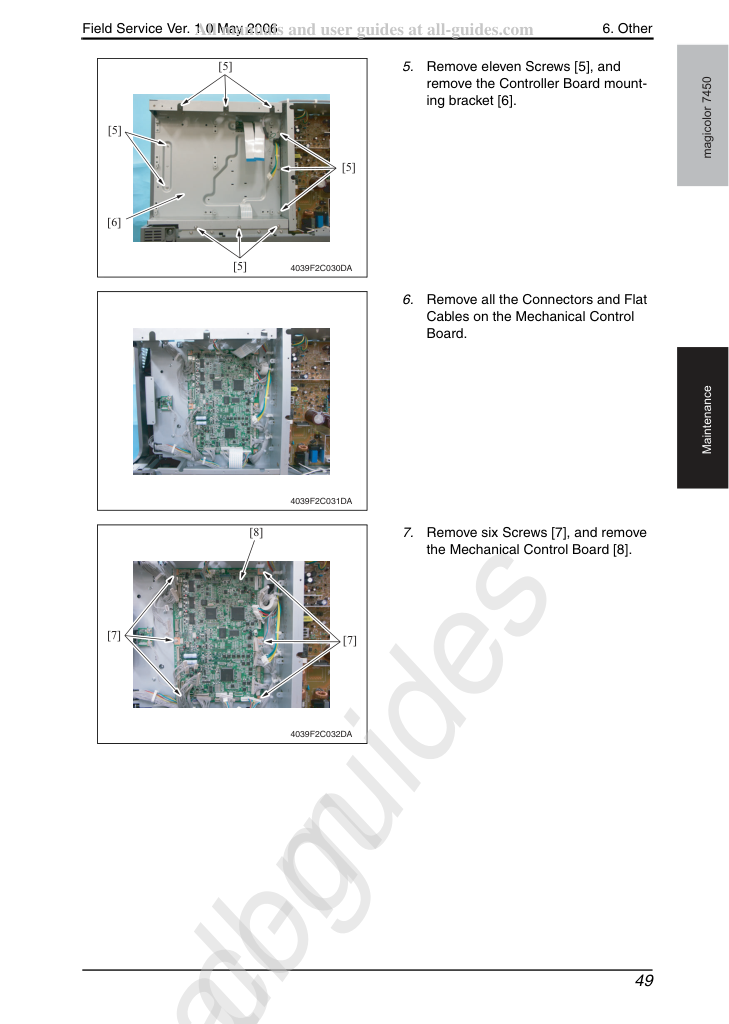

Извлеки одиннадцать винтов [5] и снимите кронштейн крепления платы управления [6].
Отсоедини все разъёмы и плоские кабели на плате механического управления.
Извлеки шесть винтов [7] и снимите плату механического управления [8].
6. Прочее

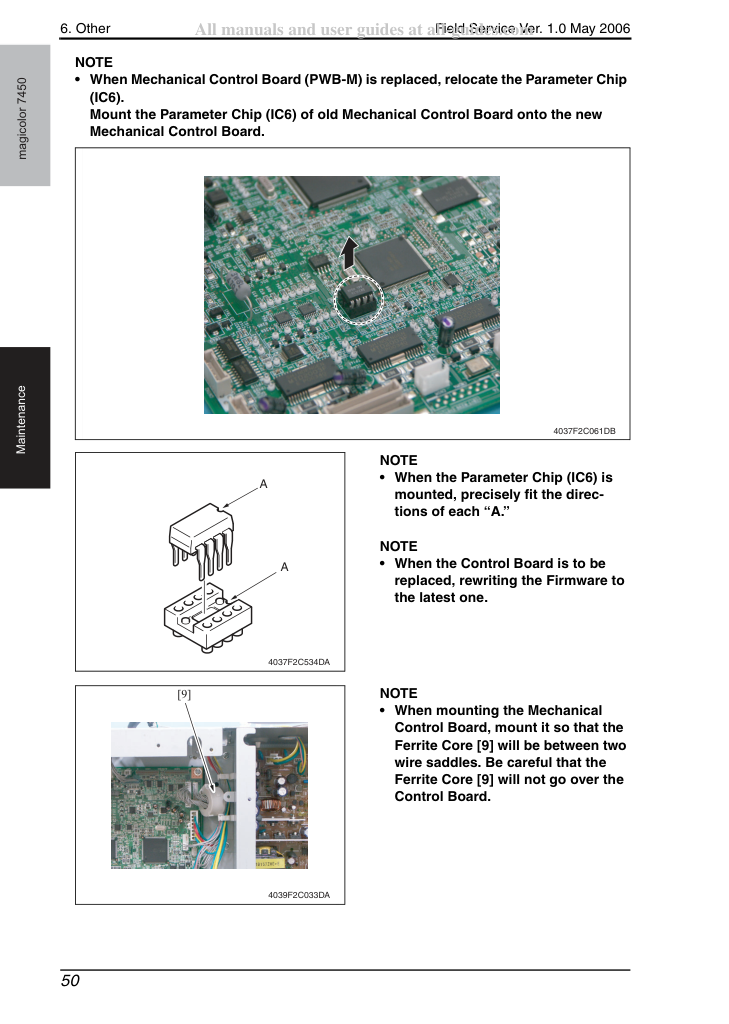

magicolor 7450 Техническое обслуживание ПРИМЕЧАНИЕ • При замене платы механического управления (PWB-M) переместите микросхему параметров (IC6).
Установи микросхему параметров (IC6) старой платы механического управления на новую плату механического управления.
• При установке микросхемы параметров (IC6) точно совмести направления каждого "A". ПРИМЕЧАНИЕ • При замене платы управления перепрограммируй встроенное ПО на последнюю версию.
• При установке платы механического управления монтируй её так, чтобы ферритовый сердечник [9] находился между двумя зажимами провода. Следи, чтобы ферритовый сердечник [9] не перешёл через плату управления.
6. Прочее
Снимите кронштейн крепления платы управления.
Извлеки два винта [2] и снимите плату RTC [3].
Отсоедини разъём [1] и извлеки жгут [3] из крышки торца [2].
6. Прочее

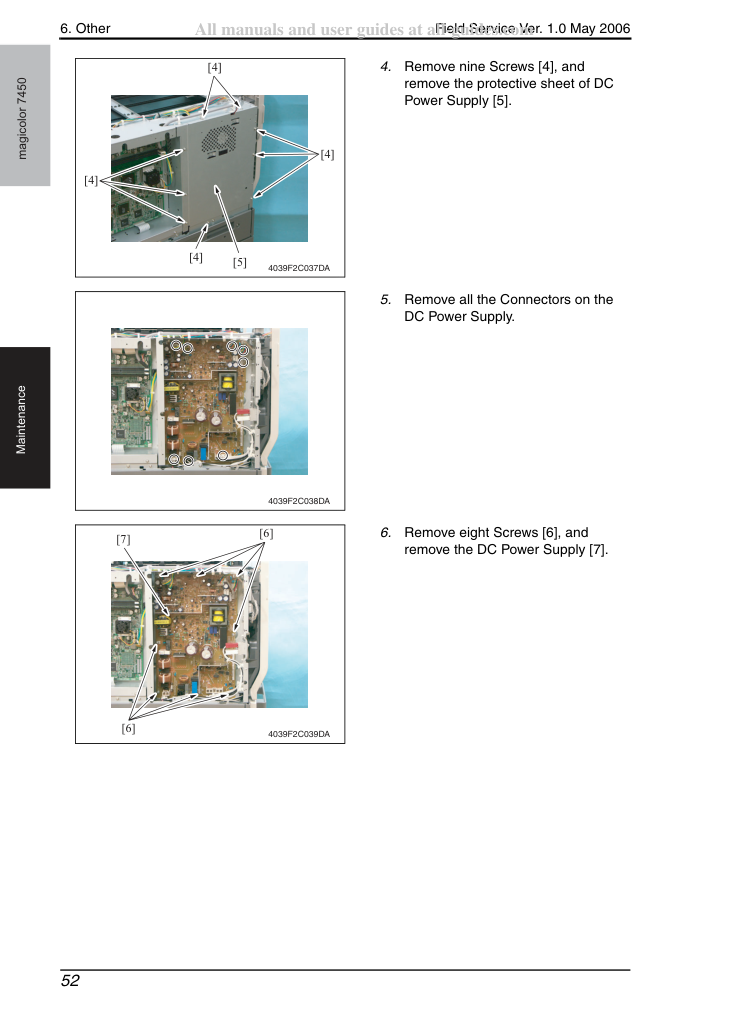

Извлеки девять винтов [4] и снимите защитный лист источника питания постоянного тока [5].
Отсоедини все разъёмы на источнике питания постоянного тока.
Извлеки восемь винтов [6] и снимите источник питания постоянного тока [7].
6. Прочее

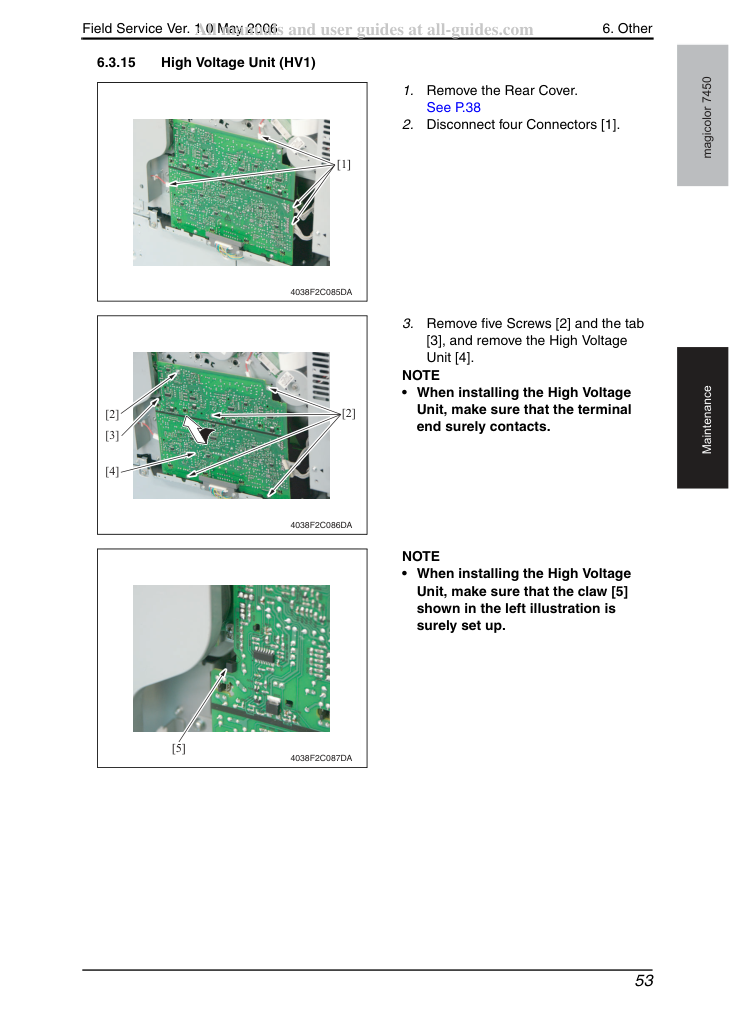

Извлеки пять винтов [2] и язычок [3], затем снимите узел высокого напряжения [4].
• При установке узла высокого напряжения убедись, что конец клеммы надёжно контактирует.
• При установке узла высокого напряжения убедись, что лапка [5], показанная на левой схеме, надёжно установлена.
6. Прочее
Извлеки два винта [1] и разъём [2], затем снимите узел платы определения размера бумаги лотка 2 [3].
Снимите плату определения размера бумаги лотка 2 [5].
6. Прочее

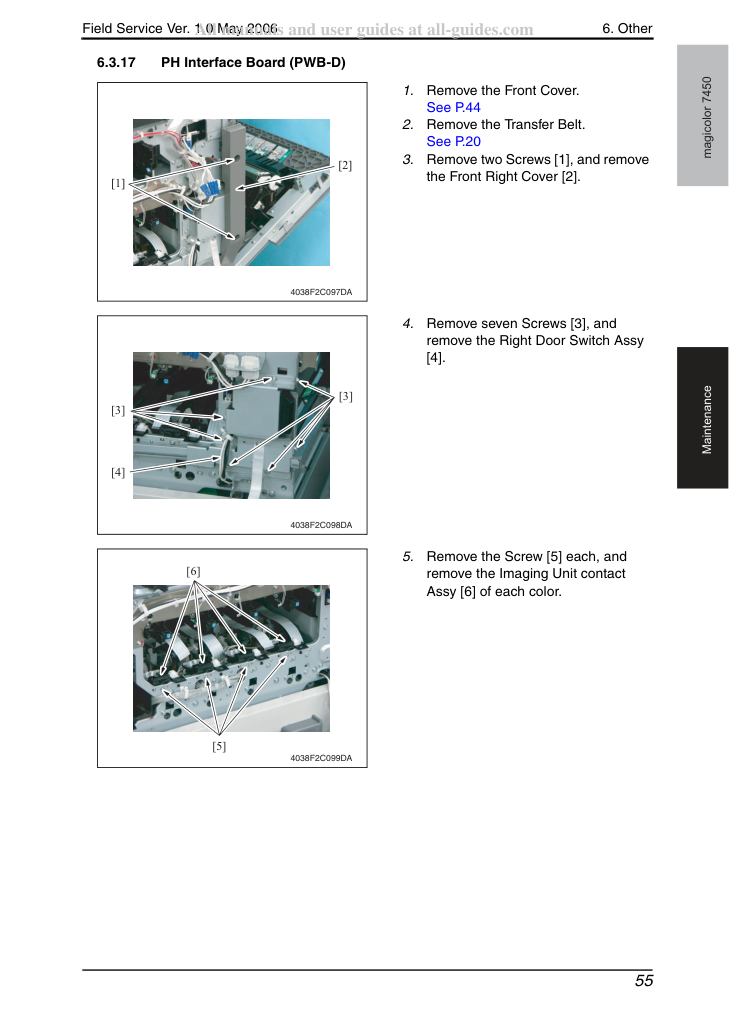

Снимите два винта [1] и снимите правую переднюю крышку [2].
Извлеки семь винтов [3] и снимите узел переключателя правой дверцы [4].
Извлеки по одному винту [5] и снимите узел контакта модуля формирования изображения [6] каждого цвета.
6. Прочее

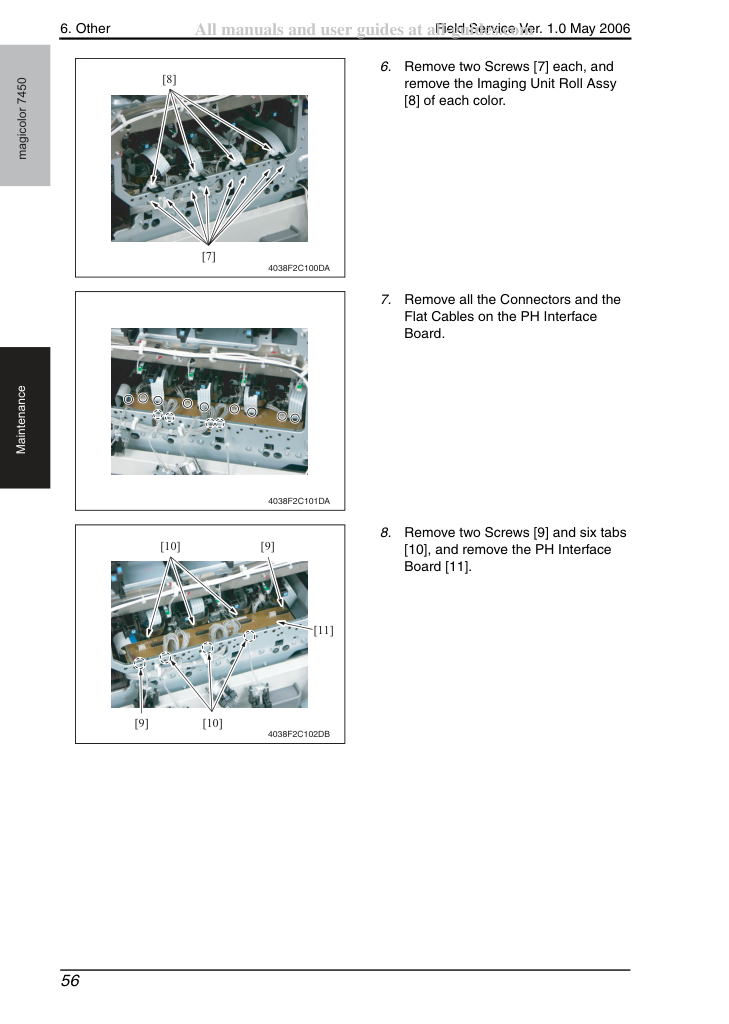

Извлеки по два винта [7] и снимите узел ролика модуля формирования изображения [8] каждого цвета.
Отсоедини все разъёмы и плоские кабели на плате интерфейса PH.
Извлеки два винта [9] и шесть язычков [10], затем снимите плату интерфейса PH [11].
6. Прочее
Снимите правую крышку лотка 1 и левую крышку лотка 1.

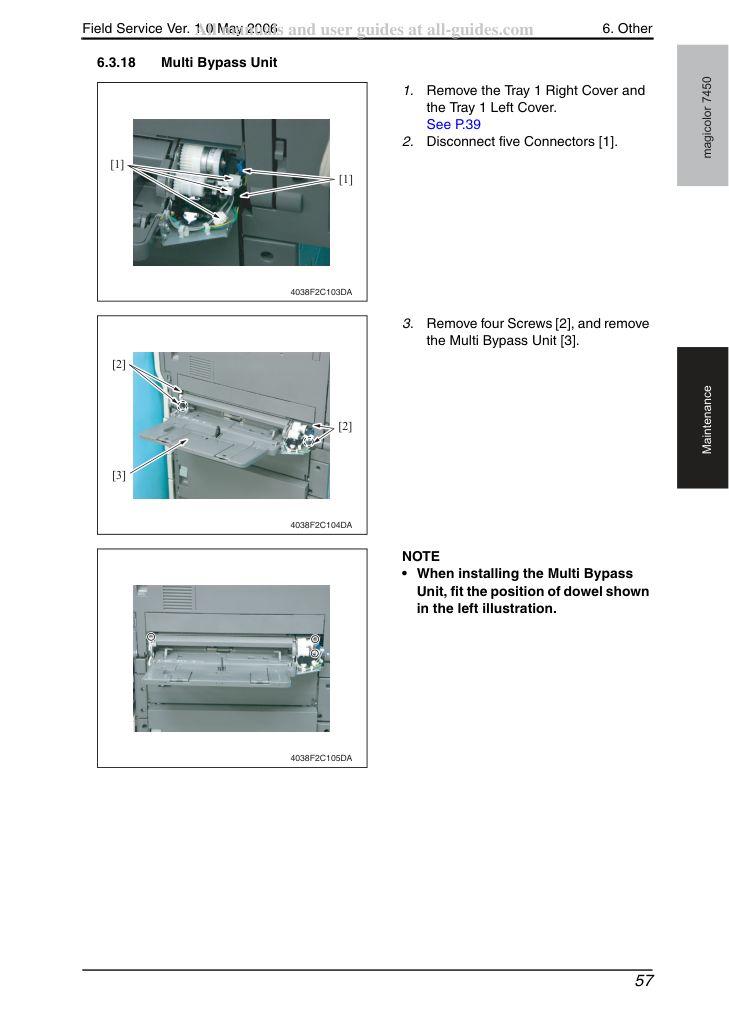

Извлеки четыре винта [2] и снимите узел многоцелевого обхода [3].
• При установке узла многоцелевого обхода совмести положение направляющей штифта, показанное на левой схеме.
6. Прочее

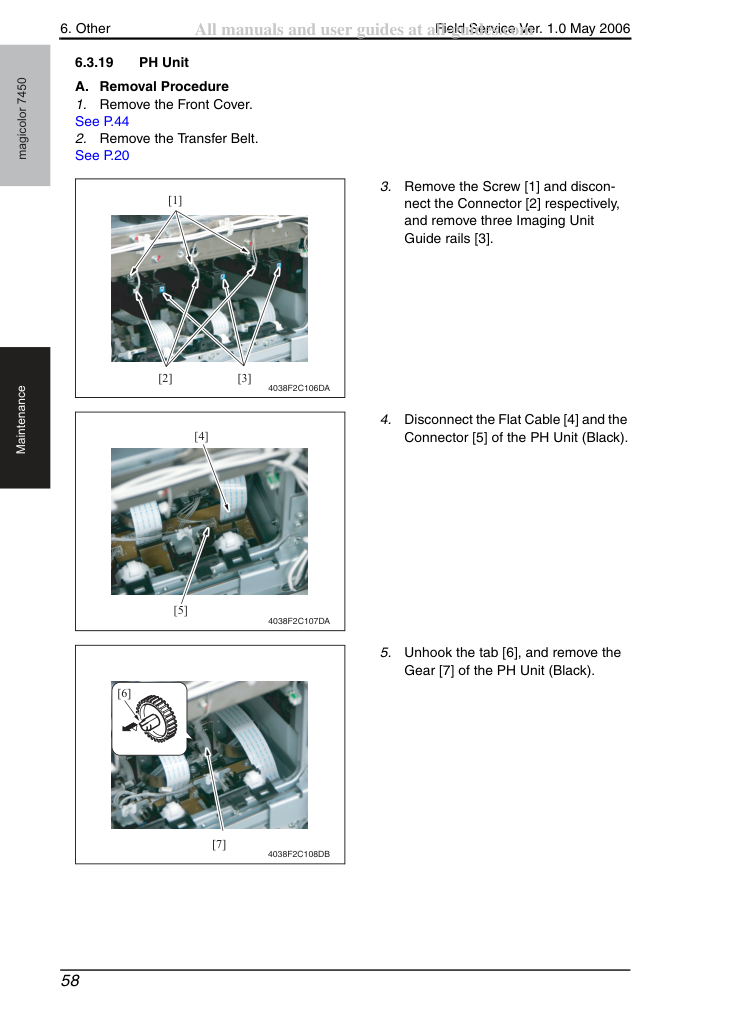

Извлеки винт [1] и отсоедини разъём [2] соответственно, затем снимите три направляющих рельса модуля формирования изображения [3].
Отсоедини плоский кабель [4] и разъём [5] узла PH (чёрный).
Отожми язычок [6] и извлеки шестерню [7] узла PH (чёрный).
6. Прочее
Снимите стопор [8] узла PH (чёрный).
• При снятии стопора соблюдай осторожность, чтобы оба конца стопора не раскрывались и оставались параллельны, как показано слева.
Повторное использование растянутого стопора может привести к неровному шагу или другим проблемам с изображением.
Переместите переднюю часть узла PH влево немного и извлеки выступ [9] из отверстия позиционирования [10].
Слегка приподнимите переднюю часть узла PH.
Извлеки выступ [11] с задней стороны узла PH из отверстия позиционирования [12].
Поскольку задняя часть узла PH прижата вправо двумя пластинчатыми пружинами [13], снимите его, наклоняя заднюю часть узла PH влево, как показано на левой схеме.
6. Прочее
magicolor 7450 Техническое обслуживание Снимите узел PH [14].
Повтори ту же процедуру для удаления всех узлов PH.

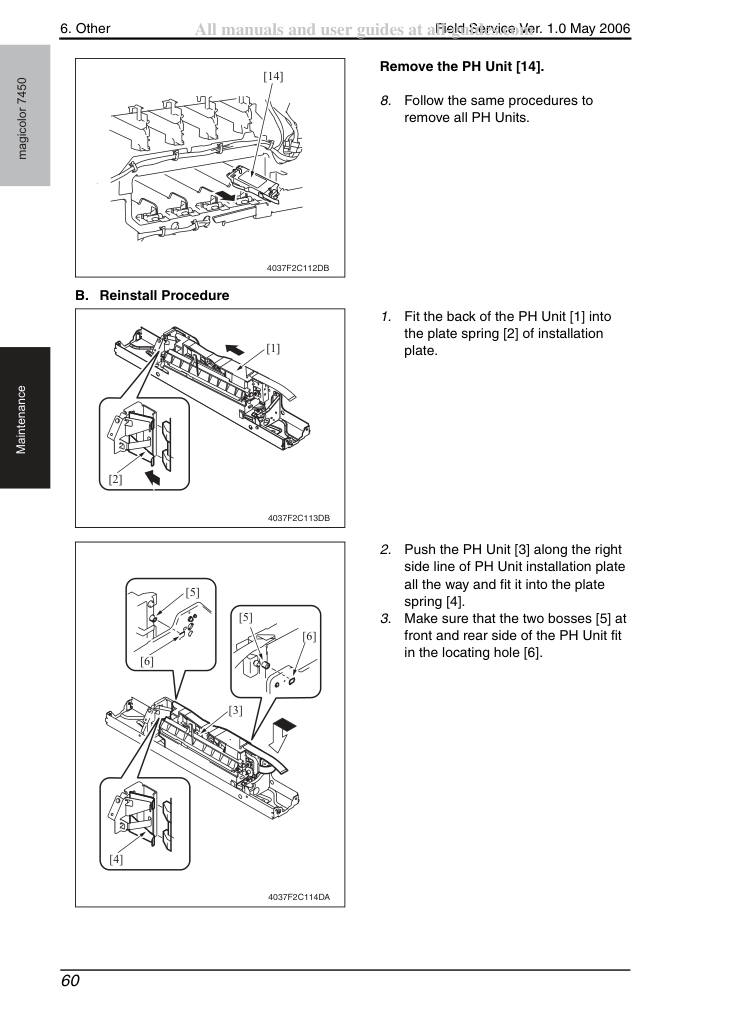

Вставь заднюю часть узла PH [1] в пластинчатую пружину [2] монтажной пластины.
Продвинь узел PH [3] вдоль правой линии монтажной пластины узла PH до конца и вставь его в пластинчатую пружину [4].
Убедись, что два буртика [5] на передней и задней стороне узла PH вошли в отверстие позиционирования [6].
6. Прочее
• При переустановке стопора будь осторожен, чтобы оба конца стопора не открывались, а оставались параллельны, как показано слева.
Повторное использование растянутого стопора может привести к неровному шагу или другим проблемам с изображением.
• Убедись, что зубцы шестерни вошли в зацепление.
Подключи разъем и плоский кабель.
• Убедись, что жгут установлен вдоль направляющей жгута.
Повтори ту же процедуру для установки всех узлов PH.
Установи направляющую рейку узла Imaging Unit [9].
• Убедись, что два зубца [10] на задней части рейки вошли в отверстие позиционирования на основном узле.
Переустанови переднюю крышку.
Выполни скос-регулировку PH.
• При замене узла PH убедись в проведении скос-регулировки узла PH.
6. Прочее
Удали цветной двигатель проявления.
Удали цветной двигатель печатного барабана PC.
Удали три винта [1] и пластину армирования [2] правой двери и пружину [3].
Удали плечевой винт [4].
Удали два винта [5] и металлическую заглушку [6].
6. Прочее

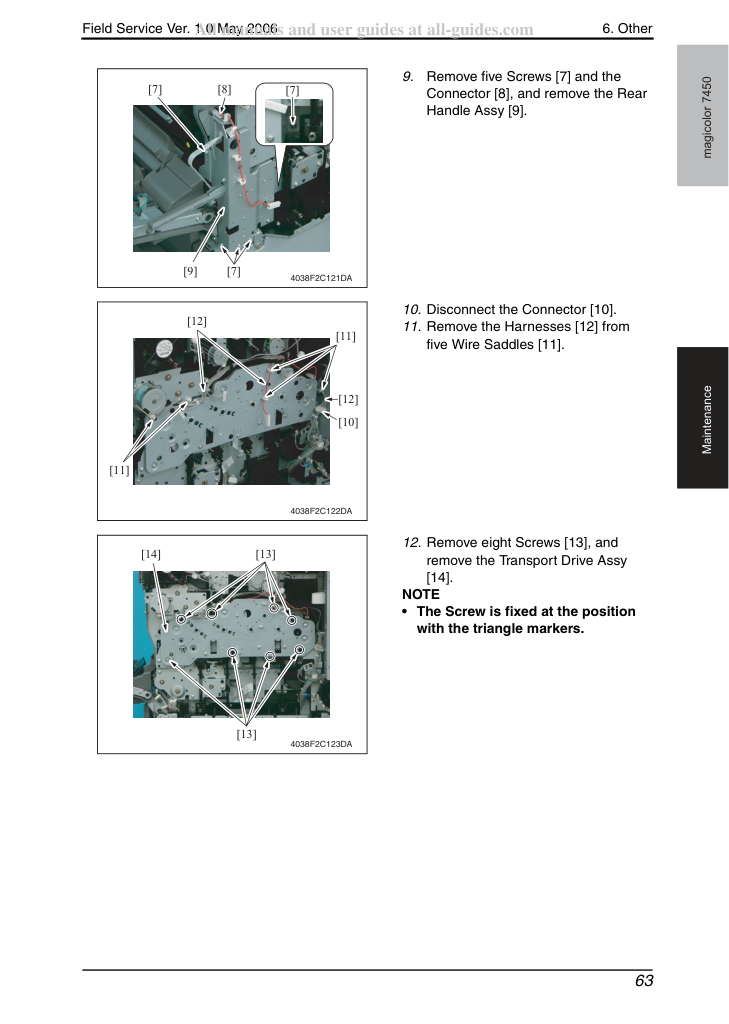

Удали пять винтов [7] и разъем [8], затем удали задний узел ручки [9].
Отсоедини разъем [10].
Удали жгуты [12] с
Удали восемь винтов [13] и
удали узел привода транспортировки [14].
• Винт зафиксирован в положении с треугольными метками.
6. Прочее
Удали узел привода передачи.

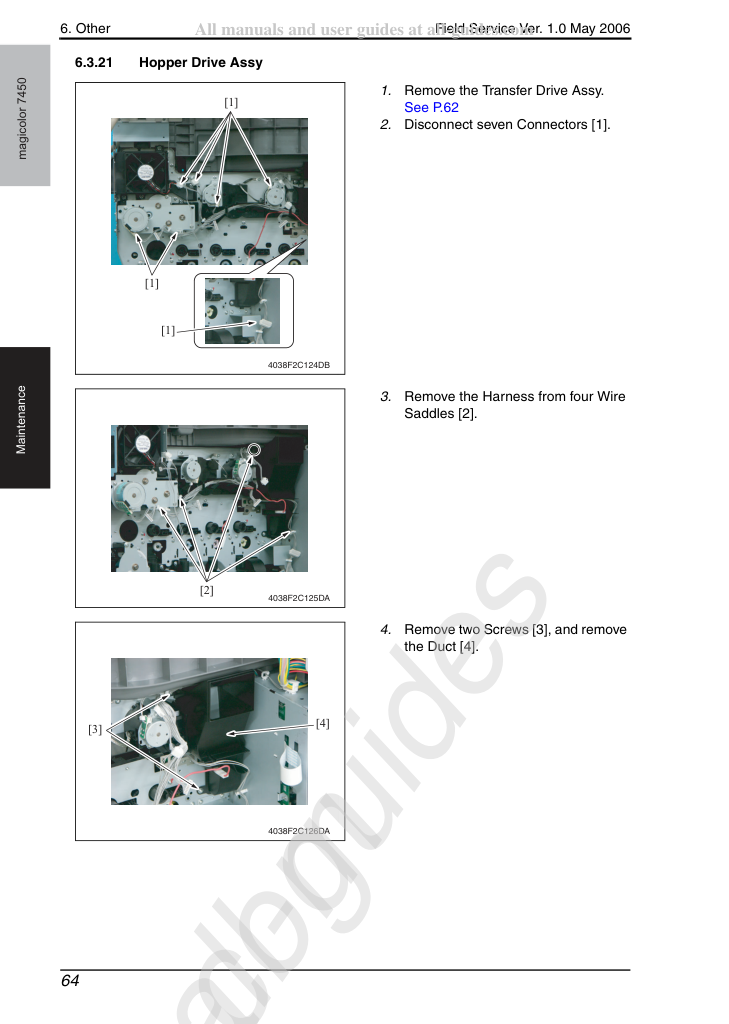

Удали жгут с четырех кабельных седел [2].
Удали два винта [3] и воздуховод [4].
6. Прочее

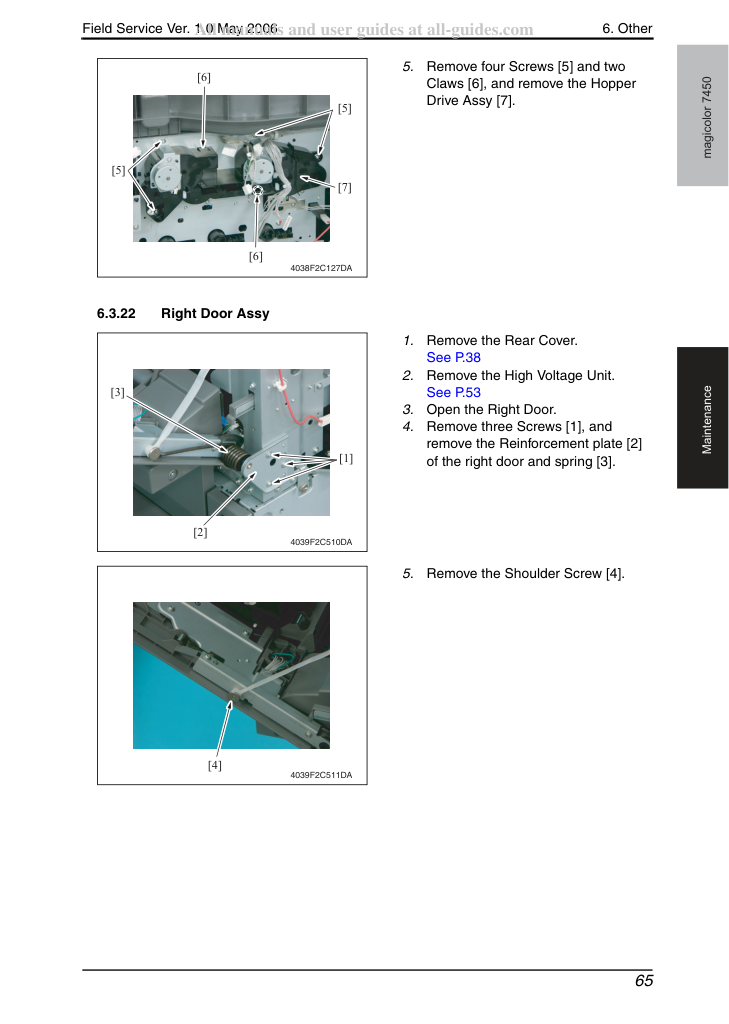

Удали четыре винта [5] и два зубца [6], затем удали узел привода подающего устройства [7].
Удали три винта [1] и пластину армирования [2] правой двери и пружину [3].
Удали плечевой винт [4].
6. Прочее
Удали два винта [5] и металлическую заглушку [6].

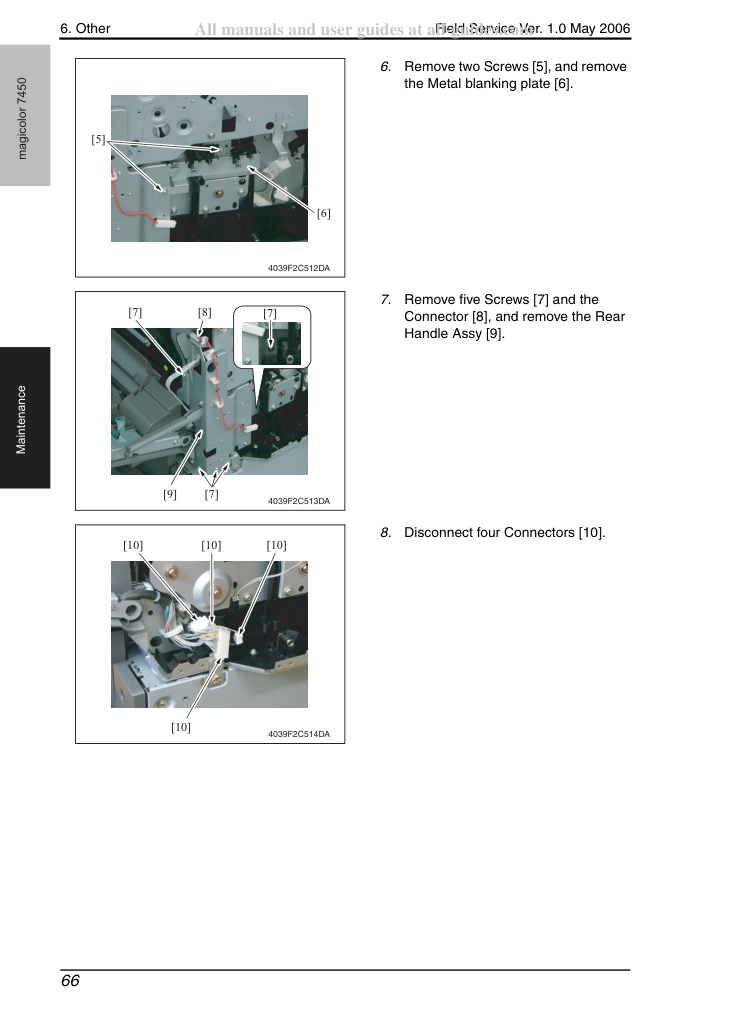

Удали пять винтов [7] и разъем [8], затем удали задний узел ручки [9].
6. Прочее
Выдвинь кассету 1.
Удали два винта [11] и
удали переднюю правую крышку [12].
Удали винт [13] и удали
Удали узел правой двери [15].

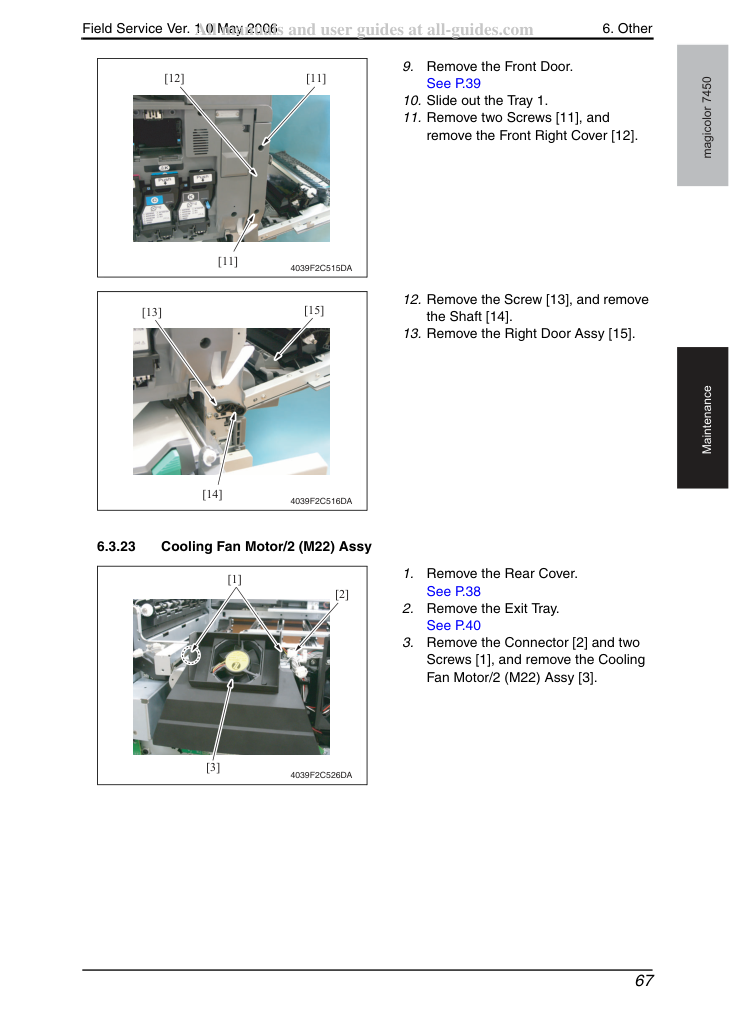

Удали разъем [2] и два винта [1], затем удали узел двигателя охлаждающего вентилятора/2 (M22) [3].
6. Прочее
Удали узел двигателя охлаждающего вентилятора/2.
Удали разъем [1] и четыре винта [2], затем удали цветной двигатель проявления [3].
Удали узел двигателя охлаждающего вентилятора/2.
Удали разъем [1] и четыре винта [2], затем удали цветной двигатель печатного барабана PC [3].
Удали узел двигателя охлаждающего вентилятора/2.
Удали разъем [1] и два винта [2], затем удали двигатель подачи тонера C/K [3].
