Глава «Приложение» сервис-мануала Konica Minolta magicolor 7450. Ниже — страницы и схемы этого раздела из оригинального сервис-мануала с переводом подписей. Остальные главы — в оглавлении инструкции, запчасти — в каталоге со схемами и артикулами.

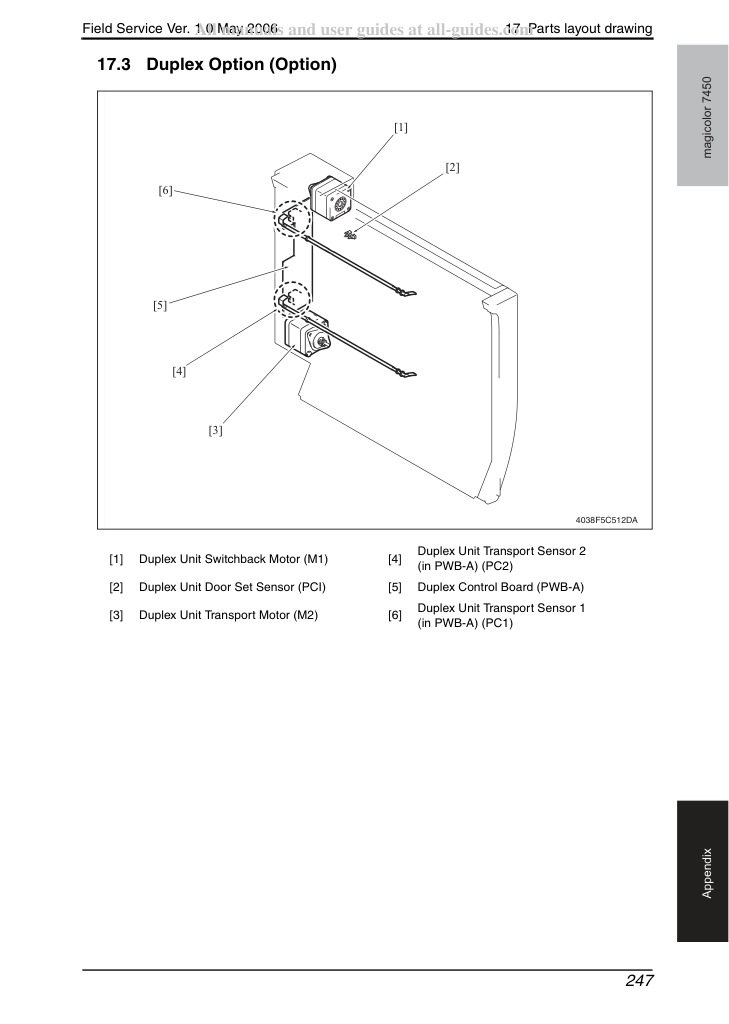

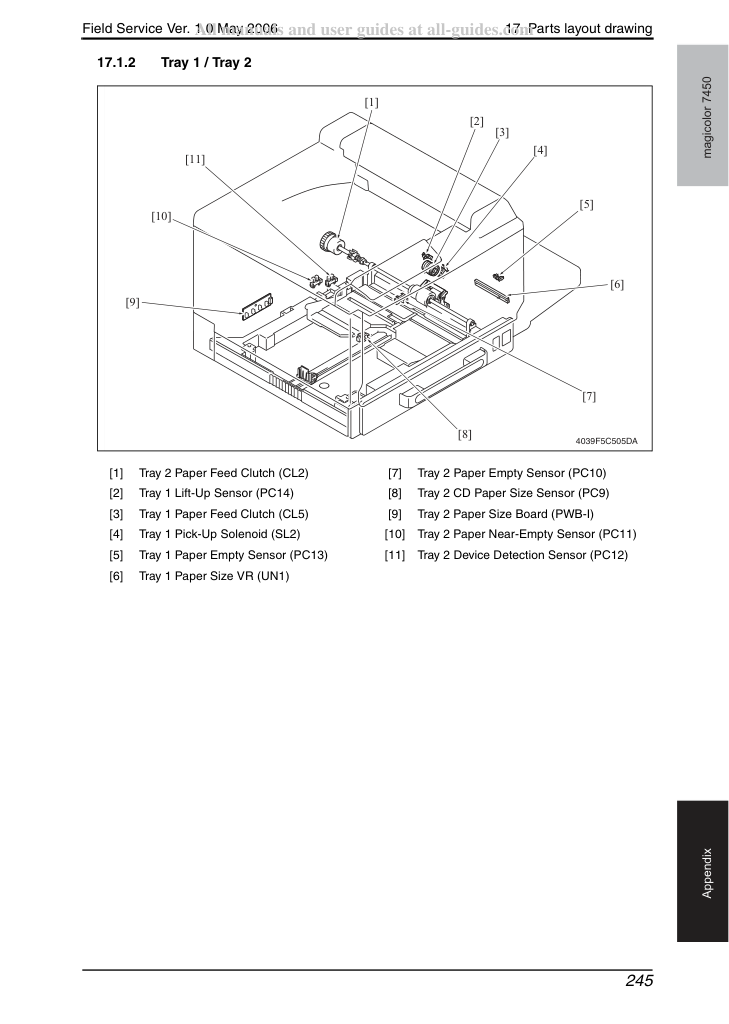

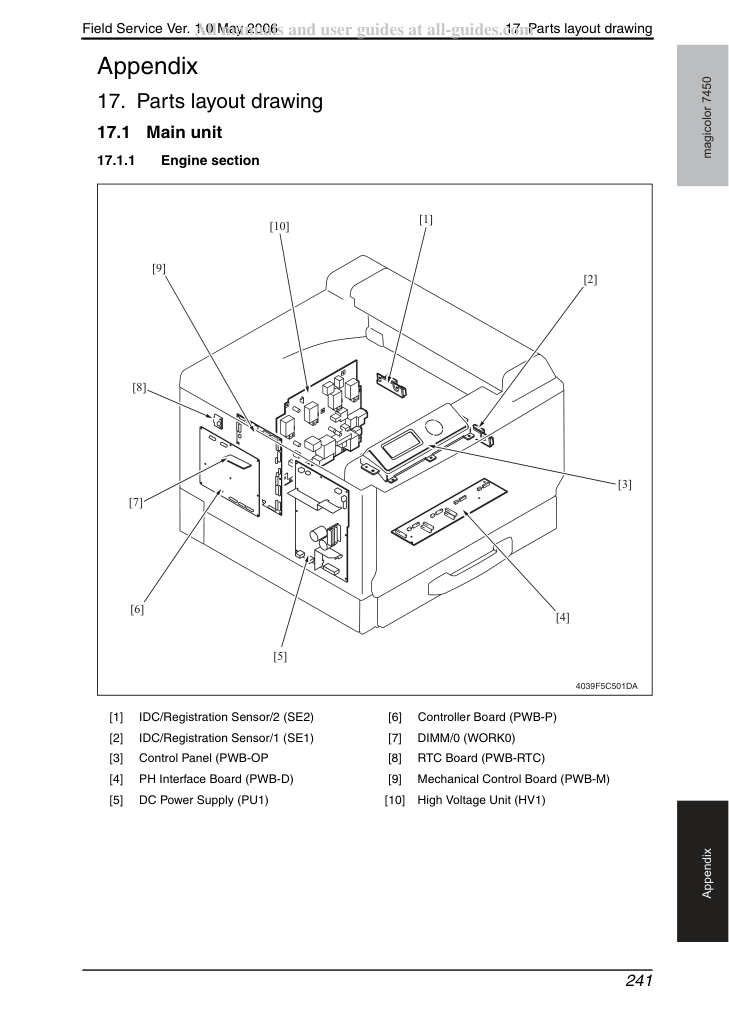

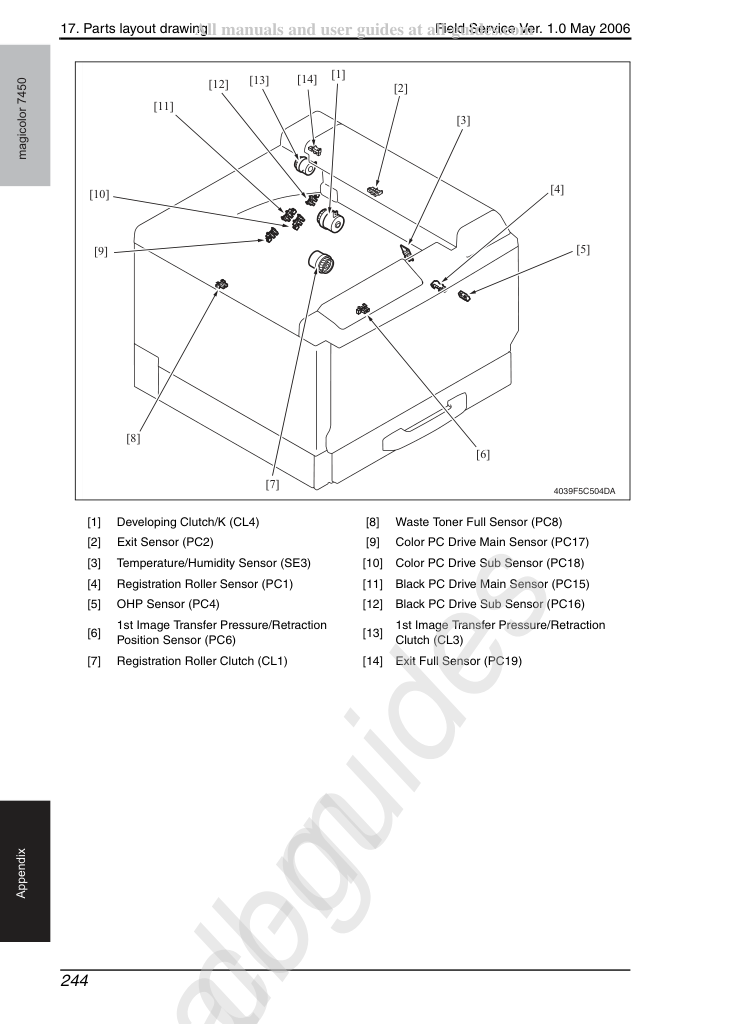

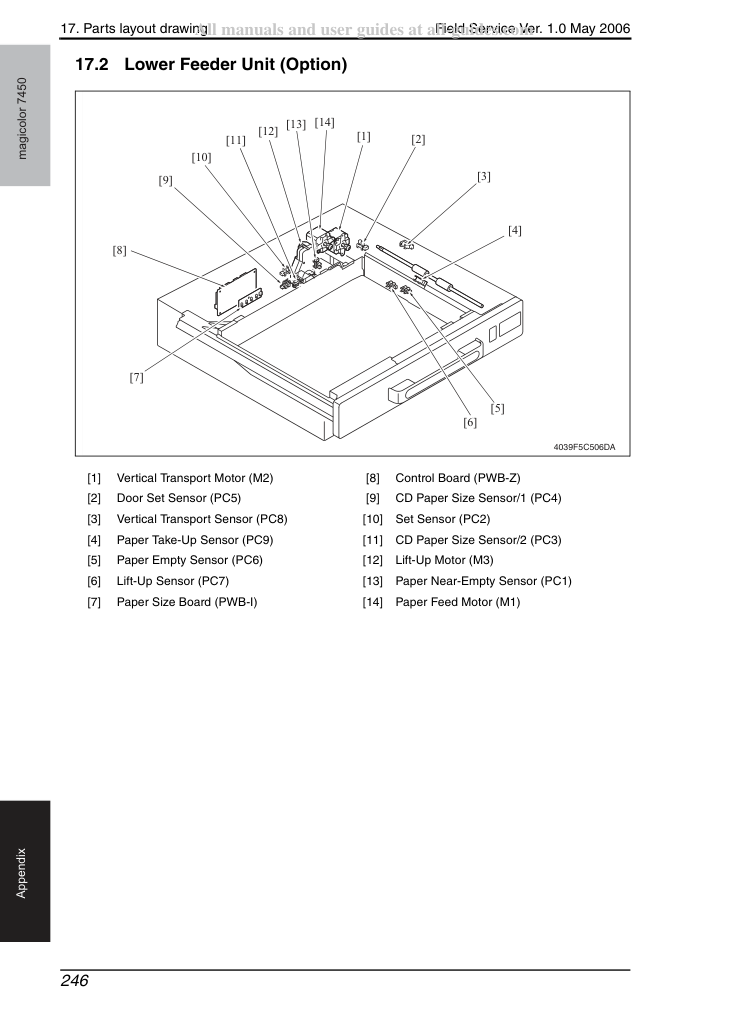

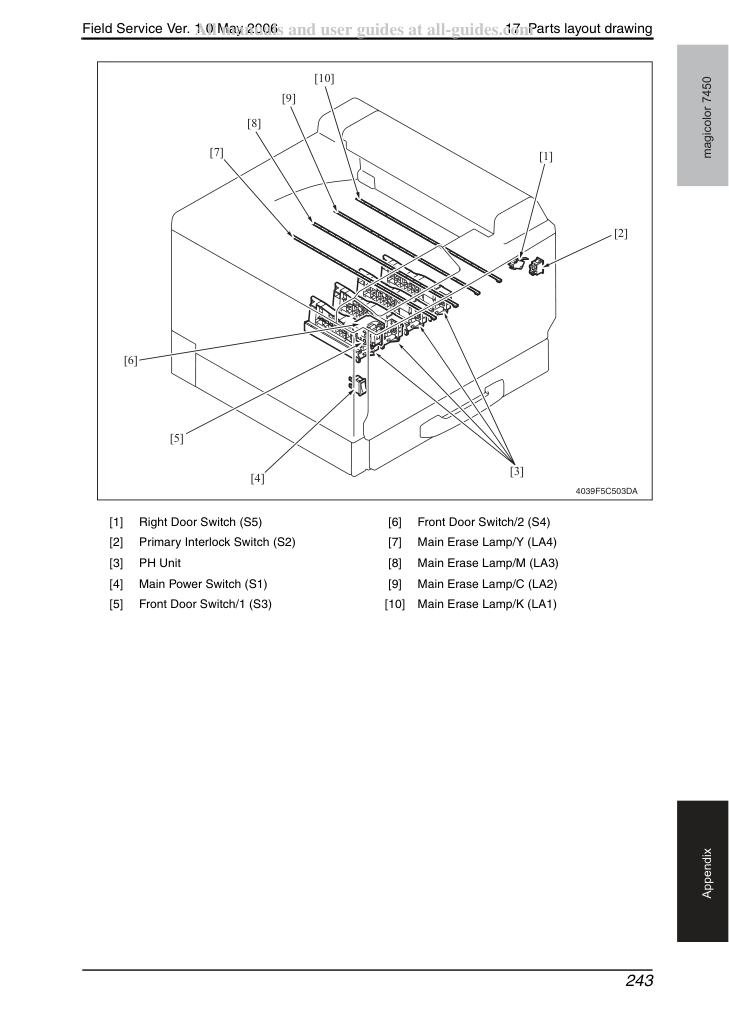

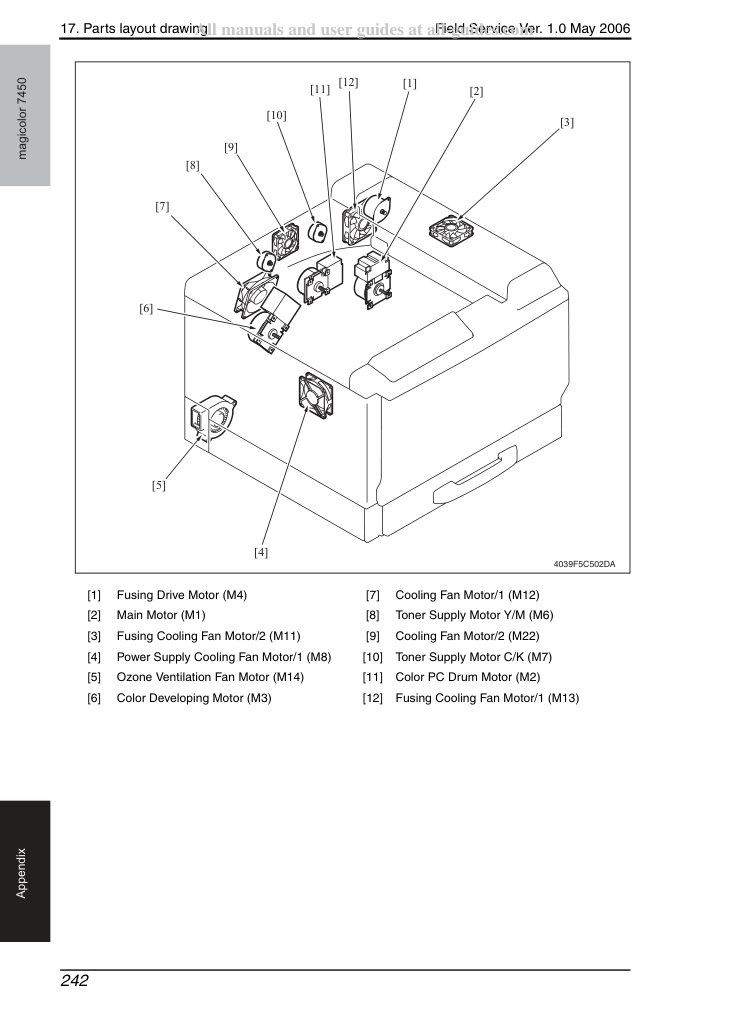

17. Схема расположения деталей
17. Схема расположения деталей
17. Схема расположения деталей
17. Схема расположения деталей
17. Схема расположения деталей
17. Схема расположения деталей
17. Схема расположения деталей
17. Схема расположения деталей
